BLITZDUCTOR XT Ex (i) – levezető modulok

Túlfeszültség-korlátozó gyújtószikramentes mérőkörök és buszrendszerek számára

Legmagasabb levezetési képesség két-, három- vagy négypólusú interfészeknél
Alacsony védelmi szint, végberendezések védelmére is alkalmas
Kiterjedt jóváhagyások: ATEX, IECEx, CSA Hazloc

Levezető felosztható védőmodulra és alapmodulra

Egyszerű és erőt nem igénylő modulcsere lehetséges
Az összes védőkomponens a védőmodulba integrált
Levezető integrált RFID-LifeCheck-kel a megelőző levezető-felügyelethez elérhető

Funkcionális és vonzó design

Kalapsínszerelés integrált földeléssel

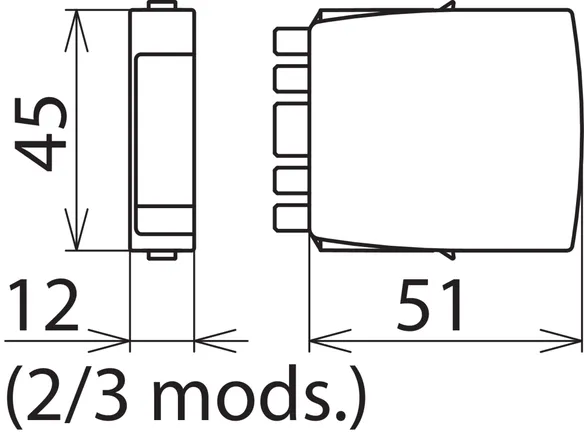

Minimális helyigény, 2 érpár 12 mm szélességen
Rezgésre és ütésállóságra tesztelt a biztonságos üzemeltetésért

Details

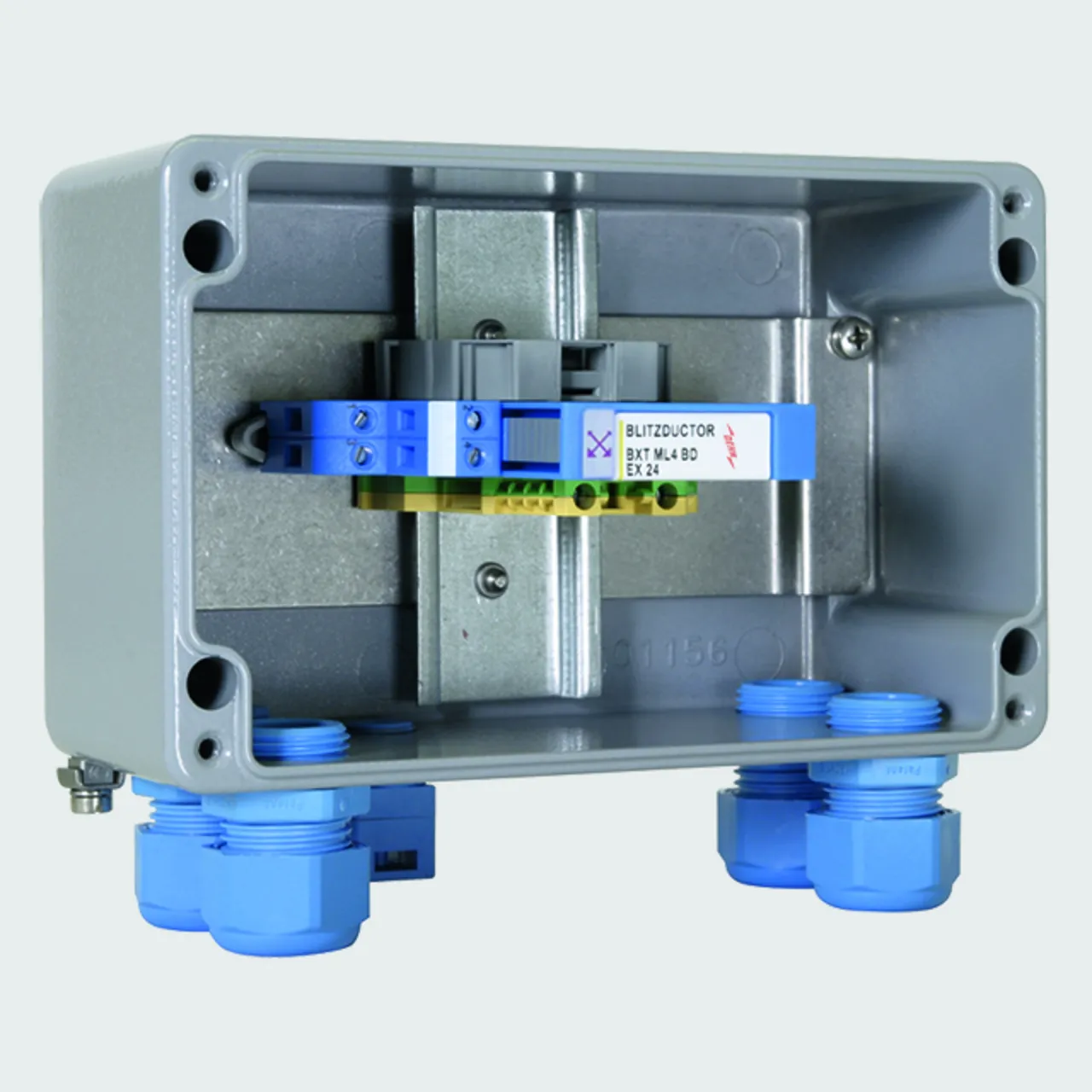

Csatlakozáskész túlfeszültség-korlátozó egység ITAK EXI BXT 24.

lorem ipsum — Csatlakozáskész túlfeszültség-korlátozó egység ITAK EXI BXT 24.

Az összes védőelem a dugaszolható modulba integrált és LifeCheck útján felügyelt.

Vibrációval és felcserélt polaritással szemben védett modulbepattanás.

Kétrészes felépítés univerzális alapmodullal és alkalmazásspecifikus védőmodullal.

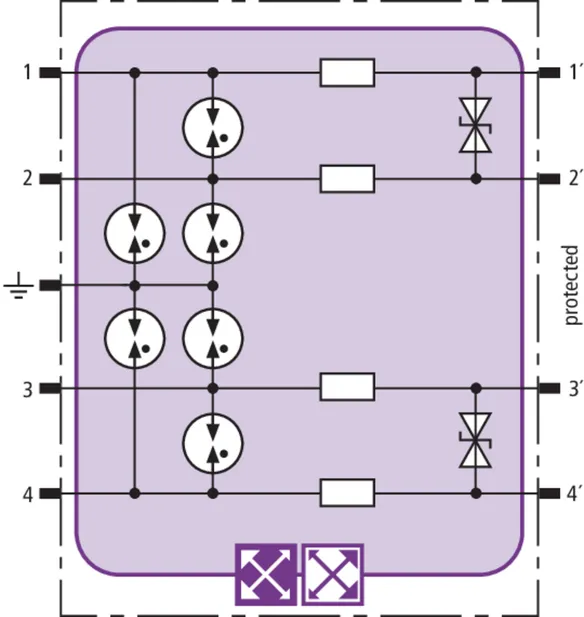

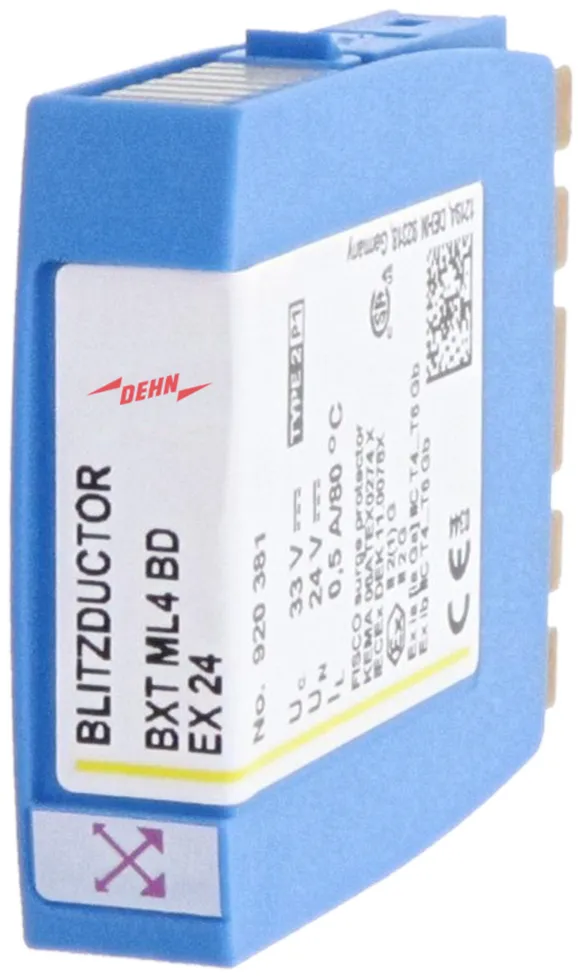

BXT ML4 BD EX 24

Helytakarékos túlfeszültség-védőmodul RFID-LifeCheck-kel 2 érpár védelmére gyújtószikramentes mérőáramköröknél és buszrendszereknél, teljesítve a FISCO követelményeit. ATEX. Szigetelési szilárdság > 500 V ér-föld.
A LifeCheck felismeri a termikus vagy elektromos túlterhelést, ami után a levezetőt ki kell cserélni. A kijelzés érintés nélkül, a DEHNrecord LC / SCM / MCM segítségével valósul meg.

1 Termék

Cikkszám 920381 BXT ML4 BD EX 24

GTIN 4013364109025, Vámtarifa szám (EU): 85363010, Bruttó súly: 29.90 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

Túlfeszültség-korlátozó-modul LifeCheck-kel BXT ML4 BD EX 24
Túlfeszültség-levezető védőmodul
2 / P1 típusú levezetőosztály
BLITZDUCTOR XT,
bevizsgálva az EN 61643-21 szerint és
energetikailag koordinálva az
IEC 61643-22 szerint 2
érpár védelmére, gyújtószikramentes szimmetrikus
interfészek galvanikus leválasztással, 4-20 mA,
Profibus PA. Integrált LifeCheck-kel
érintés nélküli levezetővizsgálathoz.
Bedugható a BXT BAS EX alapmodulba.
Max. bemeneti feszültség EN 60079-11 szerint: 30 V
Max. bemeneti áram EN 60079-11 szerint: 0,5 A
C2 névleges levezetési áram (8/20 µs) összesen: 20 kA

Gyártó: DEHN
Típus: BXT ML4 BD EX 24
Cikksz.: 920381
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	T
Legnagyobb tartós üzemi feszültség DC (U_c )	33 V
Max. bemeneti áram EN 60079-11 szerint (I_i )	0,5 A
D1 Villámáram impulzus (10/350 µs) összesen (I_imp )	4 kA
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
Határfrekvencia ér-ér (f_G )	7,7 MHz
Tanúsítványok ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*⁾ Részleteket lásd: www.dehn.de

SPD osztály	T
Levezetőfelügyelet	LifeCheck
Névleges feszültség (U_N )	24 V
Legnagyobb tartós üzemi feszültség DC (U_c )	33 V
Legnagyobb tartós üzemi feszültség AC (U_c )	23 V
Max. bemeneti feszültség EN 60079-11 szerint (U_i )	30 V
Max. bemeneti áram EN 60079-11 szerint (I_i )	0,5 A
D1 Villámáram impulzus (10/350 µs) összesen (I_imp )	4 kA
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	5 kA
Védelmi feszültségszint ér-ér I_nC2 (U_p )	≤ 52 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_p )	≤ 1400 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_p )	≤ 45 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_p )	≤ 1100 V
Soros ellenállás erenként	1,0 Ohm
Határfrekvencia ér-ér (f_G )	7,7 MHz
Kapacitás ér-ér (C)	≤ 0,8 nF
Kapacitás ér-védőföld (C)	≤ 16 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettség (dugaszolva)	IP 20
Dugaszolható	Alapmodul
Földelés módja	Alapmodul
Burkolat anyaga	Poliamid PA 6.6
Szín	kék
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
SIL besorolás	max. SIL3 *⁾
ATEX-jóváhagyások (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
ATEX-jóváhagyások (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
IECEx-jóváhagyások (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
IECEx-jóváhagyások (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
CSA & USA Hazloc jóváhagyások (1)	70000011: Class I Div. 1; Class I Zone 1
CSA & USA Hazloc jóváhagyások (2)	70000011: Ex ia [ia] IIC T6 ... T4
China Compulsory Certification	CCC No. 2021312304001156
Inmetro-jóváhagyások	TÜV 17.0697 X: Ex ia [ia Ga] IIC T6 ... T4 Gb
*⁾ Részleteket lásd: www.dehn.de

A 920381 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 920381 terméket hozzáadtuk a kosárhoz.

Webshop indítása

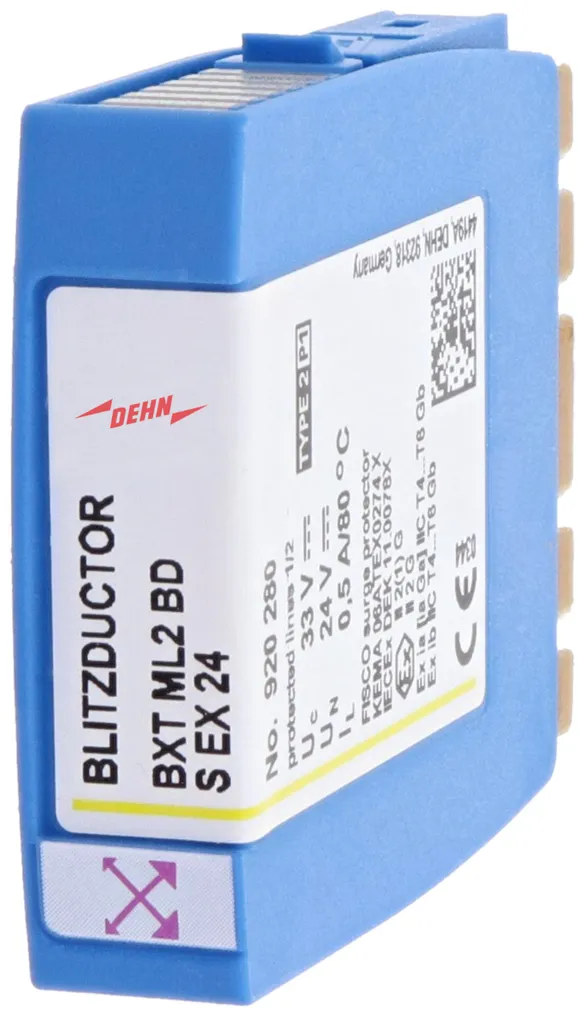

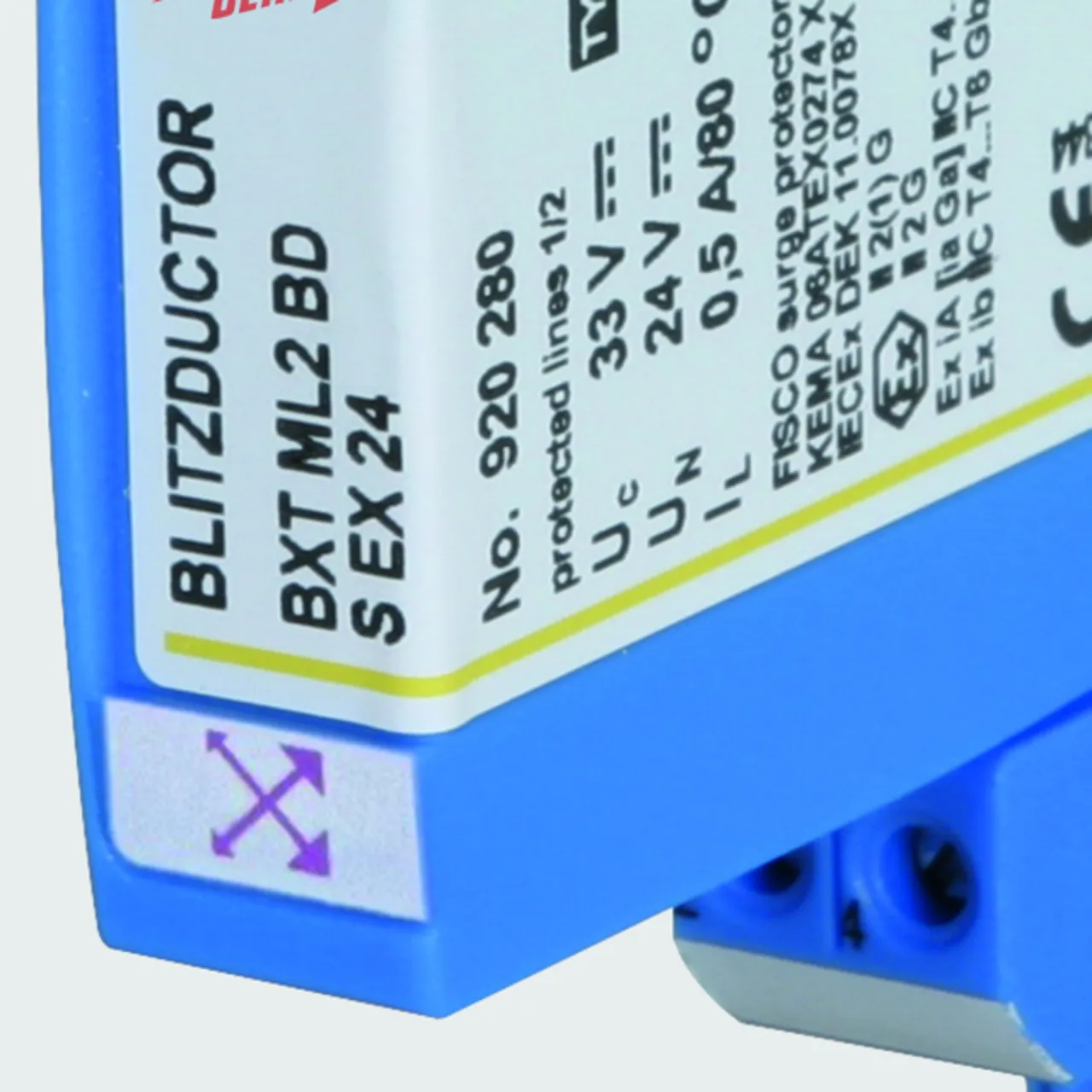

BXT ML2 BD S EX 24

Helytakarékos túlfeszültség-védőmodul RFID-LifeCheck-kel 1 érpár védelmére gyújtószikramentes mérőáramköröknél és buszrendszereknél, választhatóan közvetlen vagy közvetett árnyékolásföldeléssel. Szigetelési szilárdság > 500 V ér-föld.
A LifeCheck felismeri a termikus vagy elektromos túlterhelést, ami után a levezetőt ki kell cserélni. A kijelzés érintés nélkül, a DEHNrecord LC / SCM / MCM segítségével valósul meg.

1 Termék

Cikkszám 920280 BXT ML2 BD S EX 24

GTIN 4013364142138, Vámtarifa szám (EU): 85363010, Bruttó súly: 29.00 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

Túlfeszültség-levezető modul BXT ML2 BD S EX 24
Túlfeszültség-levezető védőmodul
2 / P1 típusú levezetőosztály
BLITZDUCTOR XT,
bevizsgálva az EN 61643-21 szerint és
energetikailag koordinálva az
az IEC 61643-22 szerint
1 érpár védelmére, gyújtószikramentes szimmetrikus
interfészek galvanikus leválasztással, 4-20 mA,
Profibus PA. Választhatóan közvetett vagy közvetlen árnyékolásföldelésre. Integrált LifeCheck-kel érintés nélküli levezetővizsgálathoz.

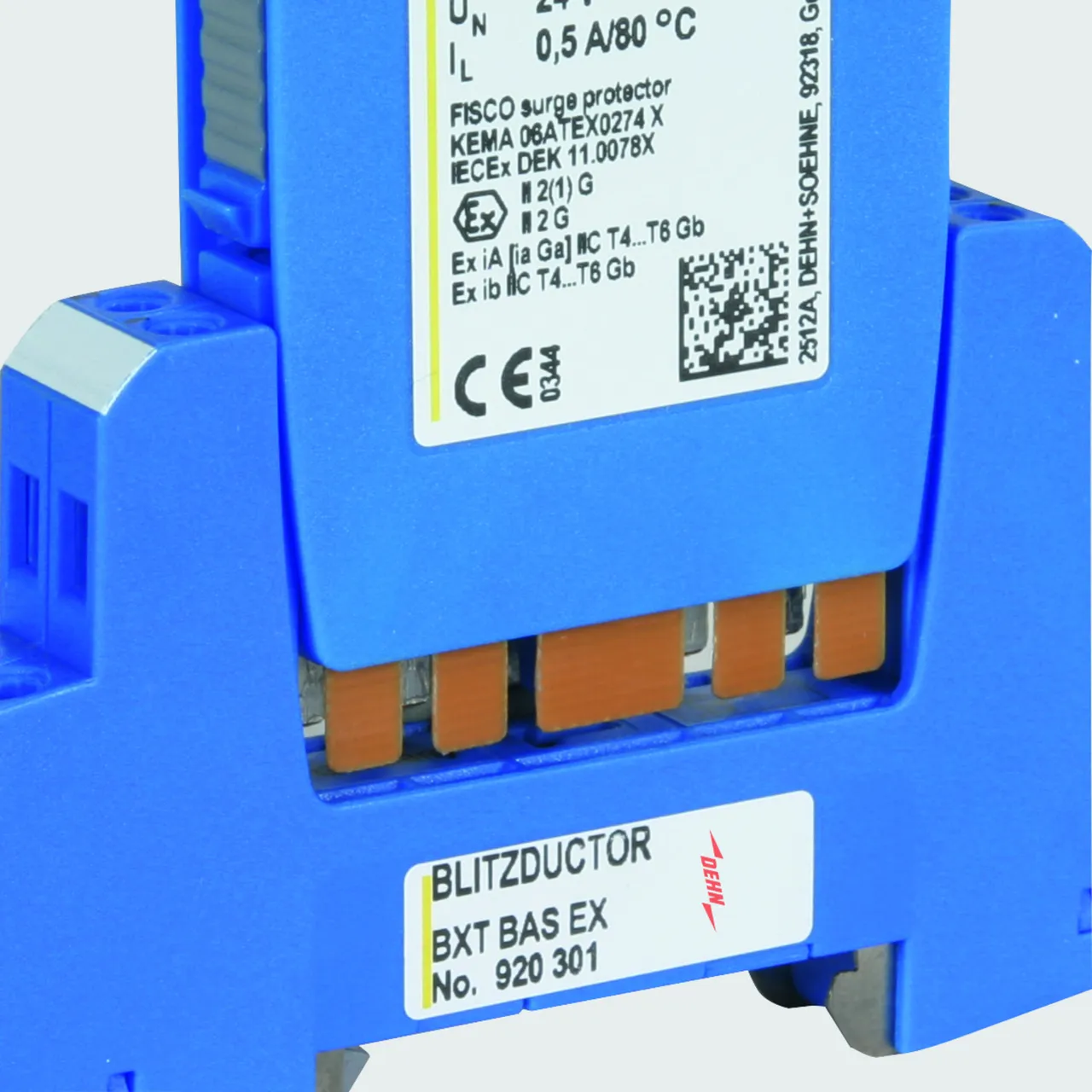

Bedugható a BXT BAS EX alapmodulba.
Max. bemeneti feszültség EN 60079-11 szerint: 30 V
Max. bemeneti áram EN 60079-11 szerint: 0,5 A
C2 névleges levezetési áram (8/20 µs) összesen: 10 kA

Gyártó: DEHN
Típus: BXT ML2 BD S EX 24
Cikksz.: 920280
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	T
Legnagyobb tartós üzemi feszültség DC (U_c )	33 V
Max. bemeneti áram EN 60079-11 szerint (I_i )	0,5 A
D1 Villámáram impulzus (10/350 µs) összesen (I_imp )	4 kA
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Határfrekvencia ér-ér (f_G )	6 MHz
Tanúsítványok ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*⁾ Részleteket lásd: www.dehn.de

SPD osztály	T
Levezetőfelügyelet	LifeCheck
Névleges feszültség (U_N )	24 V
Legnagyobb tartós üzemi feszültség DC (U_c )	33 V
Legnagyobb tartós üzemi feszültség AC (U_c )	23,3 V
Max. bemeneti feszültség EN 60079-11 szerint (U_i )	30 V
Max. bemeneti áram EN 60079-11 szerint (I_i )	0,5 A
D1 Villámáram impulzus (10/350 µs) összesen (I_imp )	4 kA
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	5 kA
Védelmi feszültségszint ér-ér I_impD1 (U_p )	≤ 50 V
Védelmi feszültségszint ér-védőföld I_impD1 (U_p )	≤ 1300 V
Védelmi feszültségszint ér-ér I_nC2 (U_p )	≤ 52 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_p )	≤ 1400 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_p )	≤ 45 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_p )	≤ 1100 V
Soros ellenállás erenként	1,0 Ohm
Határfrekvencia ér-ér (f_G )	6 MHz
Kapacitás ér-ér (C)	≤ 1,0 nF
Kapacitás ér-védőföld (C)	≤ 16 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettség (dugaszolva)	IP 20
Dugaszolható	Alapmodul
Földelés módja	Alapmodul
Burkolat anyaga	Poliamid PA 6.6
Szín	kék
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
ATEX-jóváhagyások (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
ATEX-jóváhagyások (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
IECEx-jóváhagyások (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
IECEx-jóváhagyások (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
CSA & USA Hazloc jóváhagyások (1)	70000011: Class I Div. 1; Class I Zone 1
CSA & USA Hazloc jóváhagyások (2)	70000011: Ex ia [ia] IIC T6 ... T4
China Compulsory Certification	CCC No. 2021312304001156
Inmetro-jóváhagyások	TÜV 17.0697 X: Ex ia [ia Ga] IIC T6 ... T4 Gb
*⁾ Részleteket lásd: www.dehn.de

A 920280 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 920280 terméket hozzáadtuk a kosárhoz.

Webshop indítása

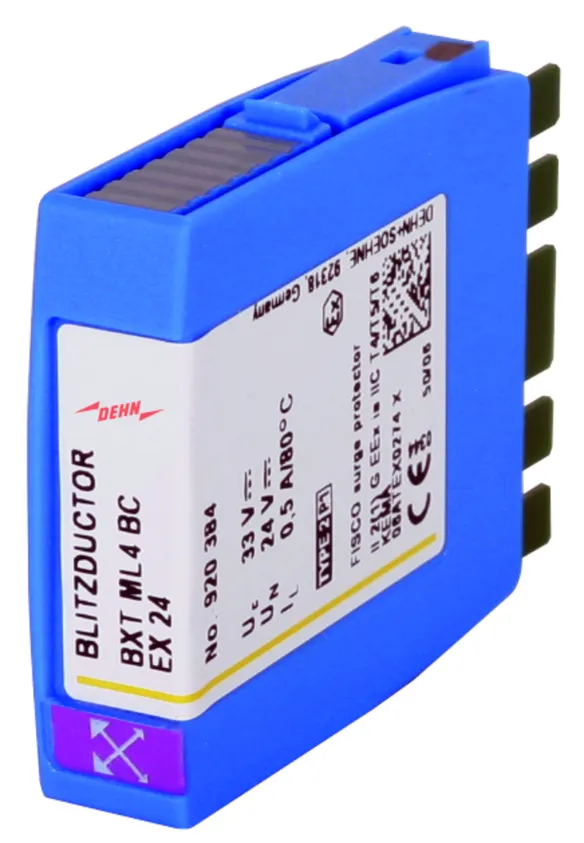

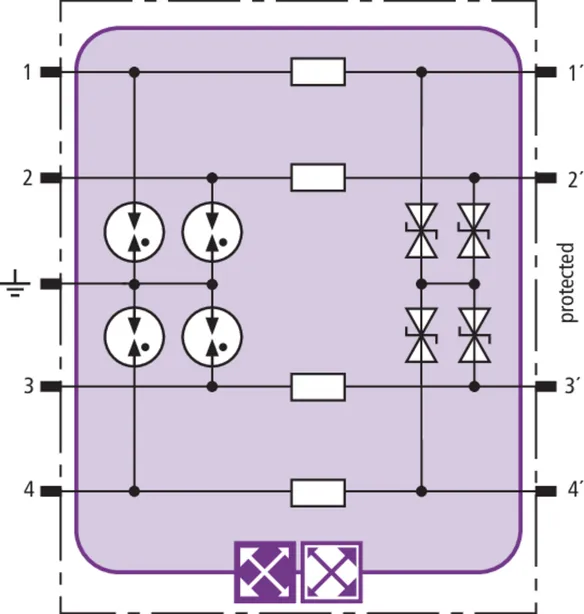

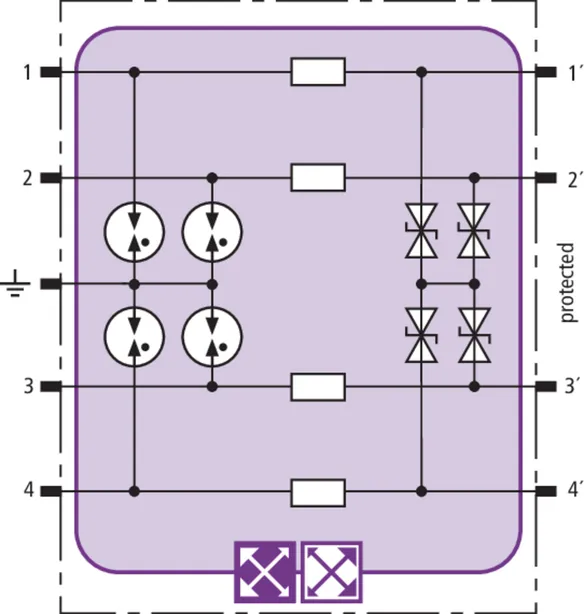

BXT ML4 BC EX 24

Helytakarékos túlfeszültség-védőmodul RFID-LifeCheck-kel akár négy földpotenciálmentes egyedi ér védelmére közös referenciapotenciállal gyújtószikramentes mérőáramköröknél, teljesítve a FISCO követelményeit. ATEX. Szigetelési szilárdság > 500 V ér-föld.
A LifeCheck felismeri a termikus vagy elektromos túlterhelést, ami után a levezetőt ki kell cserélni. A kijelzés érintés nélkül, a DEHNrecord LC / SCM / MCM segítségével valósul meg.

1 Termék

Cikkszám 920384 BXT ML4 BC EX 24

GTIN 4013364109162, Vámtarifa szám (EU): 85363010, Bruttó súly: 28.60 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

Túlfeszültség-levezető modul LifeCheck-kel BXT ML4 BC EX 24
Túlfeszültség-levezető védőmodul
2 / P1 típusú levezetőosztály
BLITZDUCTOR XT,
bevizsgálva az EN 61643-21 szerint és
energetikailag koordinálva az
IEC 61643-22 szerint 4
gyújtószikramentes egyedi ér védelmére
szimmetrikus interfészekhez galvanikus
leválasztással, hőmérsékletméréssel.
Integrált LifeCheck-kel
érintés nélküli levezetővizsgálathoz.
Bedugható a BXT BAS EX alapmodulba.
Max. bemeneti feszültség EN 60079-11 szerint: 30 V
Max. bemeneti áram EN 60079-11 szerint: 0,5 A
C2 névleges levezetési áram (8/20 µs) összesen: 20 kA

Gyártó: DEHN
Típus: BXT ML4 BC EX 24
Cikksz.: 920384
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	T
Legnagyobb tartós üzemi feszültség DC (U_c )	33 V
Max. bemeneti áram EN 60079-11 szerint (I_i )	0,5 A
D1 Villámáram impulzus (10/350 µs) összesen (I_imp )	4 kA
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
Határfrekvencia ér-ér (f_G )	6,4 MHz
Tanúsítványok ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*⁾ Részleteket lásd: www.dehn.de

SPD osztály	T
Levezetőfelügyelet	LifeCheck
Névleges feszültség (U_N )	24 V
Legnagyobb tartós üzemi feszültség DC (U_c )	33 V
Legnagyobb tartós üzemi feszültség AC (U_c )	23,3 V
Max. bemeneti feszültség EN 60079-11 szerint (U_i )	30 V
Max. bemeneti áram EN 60079-11 szerint (I_i )	0,5 A
D1 Villámáram impulzus (10/350 µs) összesen (I_imp )	4 kA
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	5 kA
Védelmi feszültségszint ér-ér I_impD1 (U_p )	≤ 53 V
Védelmi feszültségszint ér-védőföld I_impD1 (U_p )	≤ 1300 V
Védelmi feszültségszint ér-ér I_nC2 (U_p )	≤ 55 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_p )	≤ 1400 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_p )	≤ 45 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_p )	≤ 1100 V
Soros ellenállás erenként	1 Ohm
Határfrekvencia ér-ér (f_G )	6,4 MHz
Kapacitás ér-ér (C)	≤ 0,8 nF
Kapacitás ér-védőföld (C)	≤ 16 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettség (dugaszolva)	IP 20
Dugaszolható	Alapmodul
Földelés módja	Alapmodul
Burkolat anyaga	Poliamid PA 6.6
Szín	kék
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
SIL besorolás	max. SIL3 *)
ATEX-jóváhagyások (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
ATEX-jóváhagyások (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
IECEx-jóváhagyások (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
IECEx-jóváhagyások (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
CSA & USA Hazloc jóváhagyások (1)	70000011: Class I Div. 1; Class I Zone 1
CSA & USA Hazloc jóváhagyások (2)	70000011: Ex ia [ia] IIC T6 ... T4
China Compulsory Certification	CCC No. 2021312304001156
Inmetro-jóváhagyások	TÜV 17.0697 X: Ex ia [ia Ga] IIC T6 ... T4 Gb
*⁾ Részleteket lásd: www.dehn.de

A 920384 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 920384 terméket hozzáadtuk a kosárhoz.

Webshop indítása

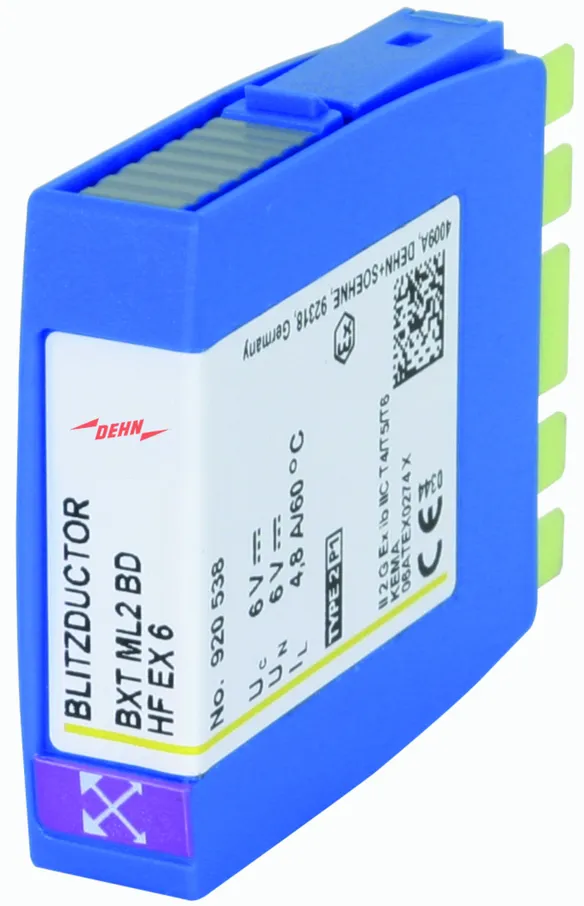

BXT ML2 BD HF EX 6

Helytakarékos túlfeszültség-védőmodul RFID-LifeCheck-kel 1 érpár védelmére gyújtószikramentes mérőáramköröknél és RS485-buszrendszereknél. Szigetelési szilárdság > 500 V ér-föld.
A LifeCheck felismeri a termikus vagy elektromos túlterhelést, ami után a levezetőt ki kell cserélni. A kijelzés érintés nélkül, a DEHNrecord LC / SCM / MCM segítségével valósul meg.

1 Termék

Cikkszám 920538 BXT ML2 BD HF EX 6

GTIN 4013364125285, Vámtarifa szám (EU): 85363010, Bruttó súly: 27.20 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

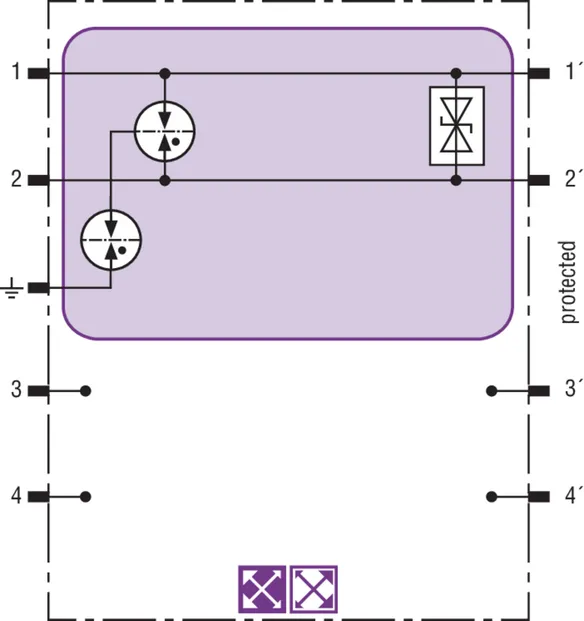

Túlfeszültség-levezető modul LifeCheck-kel BXT ML2 BD HF EX 6
Túlfeszültség-levezető védőmodul
2 / P1 típusú levezetőosztály
BLITZDUCTOR XT,
bevizsgálva az EN 61643-21 szerint és
energetikailag koordinálva az
az IEC 61643-22 szerint
1 érpár védelmére, gyújtószikramentes
szimmetrikus mérőköröknél és
RS485-buszrendszer galvanikus
leválasztással. Beépített LifeCheck funkcióval
az érintés nélküli levezetővizsgálathoz.
Bedugható a BXT BAS EX alapmodulba.
Max. bemeneti feszültség EN 60079-11 szerint: 4,2 V
Max. bemeneti áram EN 60079-11 szerint: 4,8 A
C2 névleges levezetési áram (8/20 µs) összesen: 10 kA

Gyártó: DEHN
Típus: BXT ML2 BD HF EX 6
Cikksz.: 920538
vagy egyenértékű.

Műszaki adatok

SPD osztály	T
Legnagyobb tartós üzemi feszültség DC (U_c )	6 V
Max. bemeneti áram EN 60079-11 szerint (I_i )	4,8 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Határfrekvencia ér-ér (f_G )	100 MHz
Tanúsítványok ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*⁾ Részleteket lásd: www.dehn.de

SPD osztály	T
Levezetőfelügyelet	LifeCheck
Névleges feszültség (U_N )	6 V
Legnagyobb tartós üzemi feszültség DC (U_c )	6 V
Legnagyobb tartós üzemi feszültség AC (U_c )	4,2 V
Max. bemeneti feszültség EN 60079-11 szerint (U_i )	4,2 V
Max. bemeneti áram EN 60079-11 szerint (I_i )	4,8 A
Max. bemeneti áram EN 60079-11 szerint (védőmodul nélkül csak 60 °C-ig) (I_i )	4,8 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) ér-ér (I_n )	300 A
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	5 kA
Védelmi feszültségszint ér-ér I_nC2 (U_p )	≤ 35 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_p )	≤ 1800 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_p )	≤ 20 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_p )	≤ 1400 V
Határfrekvencia ér-ér (f_G )	100 MHz
Kapacitás ér-ér (C)	≤ 25 pF
Kapacitás ér-védőföld (C)	≤ 20 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettség (dugaszolva)	IP 20
Dugaszolható	Alapmodul
Földelés módja	Alapmodul
Burkolat anyaga	Poliamid PA 6.6
Szín	kék
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
SIL besorolás	max. SIL3 *)
ATEX-jóváhagyások (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
ATEX-jóváhagyások (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
IECEx-jóváhagyások (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
IECEx-jóváhagyások (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
CSA & USA Hazloc jóváhagyások (1)	70000011: Class I Div. 1; Class I Zone 1
CSA & USA Hazloc jóváhagyások (2)	70000011: Ex ia [ia] IIC T6 ... T4
China Compulsory Certification	CCC No. 2021312304001156
Inmetro-jóváhagyások	TÜV 17.0697 X: Ex ib IIC T6 ... T4 Gb
*⁾ Részleteket lásd: www.dehn.de

A 920538 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 920538 terméket hozzáadtuk a kosárhoz.

Webshop indítása

BXT M2 BD S EX 24

Helytakarékos túlfeszültség-levezető modul 1 érpár védelmére gyújtószikramentes mérőáramköröknél és buszrendszereknél, választhatóan közvetlen vagy közvetett árnyékolásföldeléssel. Szigetelési szilárdság > 500 V ér-föld.

1 Termék

Cikkszám 920383 BXT M2 BD S EX 24

GTIN 4013364126725, Vámtarifa szám (EU): 85363010, Bruttó súly: 50.00 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

Túlfeszültség-levezető modul BXT M2 BD S EX 24
Túlfeszültség-levezető védőmodul
2 / P1 típusú levezetőosztály
BLITZDUCTOR XT,
bevizsgálva az EN 61643-21 szerint és
energetikailag koordinálva az
az IEC 61643-22 szerint
1 érpár védelmére, gyújtószikramentes
szimmetrikus interfészekhez
galvanikus leválasztással, 4-20 mA,
Profibus PA. választhatóan közvetett
vagy közvetlen árnyékolásföldelésre.
Bedugható a BXT BAS EX alapmodulba.
Max. bemeneti feszültség EN 60079-11 szerint: 30 V
Max. bemeneti áram EN 60079-11 szerint: 0,5 A
C2 névleges levezetési áram (8/20 µs) összesen: 10 kA

Gyártó: DEHN
Típus: BXT M2 BD S EX 24
Cikksz.: 920383
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	T
Legnagyobb tartós üzemi feszültség DC (U_c )	36 V
Max. bemeneti áram EN 60079-11 szerint (I_i )	0,5 A
D1 Villámáram impulzus (10/350 µs) összesen (I_imp )	4 kA
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Határfrekvencia ér-ér (f_G )	7,7 MHz
Tanúsítványok ^*)	ATEX, CSA & USA Hazloc, SIL
*⁾ Részleteket lásd: www.dehn.de

SPD osztály	T
Névleges feszültség (U_N )	24 V
Legnagyobb tartós üzemi feszültség DC (U_c )	36 V
Legnagyobb tartós üzemi feszültség AC (U_c )	25,4 V
Max. bemeneti feszültség EN 60079-11 szerint (U_i )	30 V
Max. bemeneti áram EN 60079-11 szerint (I_i )	0,5 A
D1 Villámáram impulzus (10/350 µs) összesen (I_imp )	4 kA
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	5 kA
Védelmi feszültségszint ér-ér I_impD1 (U_p )	≤ 55 V
Védelmi feszültségszint ér-védőföld I_impD1 (U_p )	≤ 1300 V
Védelmi feszültségszint ér-ér I_nC2 (U_p )	≤ 58 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_p )	≤ 1400 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_p )	≤ 50 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_p )	≤ 1100 V
Soros ellenállás erenként	1,0 Ohm
Határfrekvencia ér-ér (f_G )	7,7 MHz
Kapacitás ér-ér (C)	≤ 0,8 nF
Kapacitás ér-védőföld (C)	≤ 16 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettség (dugaszolva)	IP 20
Dugaszolható	Alapmodul
Földelés módja	Alapmodul
Burkolat anyaga	Poliamid PA 6.6
Szín	kék
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok ^*)	ATEX, CSA & USA Hazloc, SIL
ATEX-jóváhagyások (1)	KEMA 09ATEX0178 X: II 2 (1) G Ex ia IIC T4 ... T6 Gb
ATEX-jóváhagyások (2)	KEMA 09ATEX0177 X: II 3 G Ex nA II T4 ... T6 Gc
IECEx-jóváhagyások (1)	KEM 09.0077X: Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx-jóváhagyások (2)	KEM 09.0077X: Ex nA IIC T4 ... T6 Gc
CSA & USA Hazloc jóváhagyások (1)	2392869: Class I Div. 1; Class I Zone 1
CSA & USA Hazloc jóváhagyások (2)	2392869: Ex ia IIC T4 ... T6
*⁾ Részleteket lásd: www.dehn.de

A 920383 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 920383 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Results for products (0)

Results for content (0)

BLITZDUCTOR XT Ex (i) – levezető modulok

Details
