DEHNguard modular ACI-
továbbfejlesztett áramköri leválasztó egységgel

A DEHNguard MP ACI moduláris DEHNguard termékcsaládunk új erőssége. A 2 + 3 típusú, integrált végberendezés-védelmet nyújtó túlfeszültségvédelmi készülék most praktikus push-in csatlakozástechnikát kínál.

A DEHNguard MP ACI a moduláris DEHNguard termékcsaládot erősíti. A 2 + 3 típusú túlfeszültség-levezető a végberendezések integrált védelmével mostantól praktikus push-in csatlakozórendszerrel rendelkezik.

Műszaki részletek

Előnyök áttekintése

Technikzentrale.svg

Hosszú élettartam.

Teljesen szivárgóáram-mentes a galvanikus leválasztást biztosító ACI-kapcsolóegység révén.

PCB_Design-In_Applikationen.svg

Gyors szerelés.

Megbízható push-in csatlakozástechnika 90 N húzóerőig. Bevizsgálva az EN IEC 60947-1 szerint.

Ueberspannungsschutz.svg

Tervezési biztonság.

Az ACI-technológia következtében külső előtét-biztosító alkalmazása nem szükséges.

Egyszerű vezetékezés.

Kis vezetékkeresztmetszet (6 mm² Cu) elegendő. Megnövelt rendelkezésre állás. A TOV (időszakos túlfeszültség) ellenállóképesség 440 V-ig (AC) adott.

Egyszerű vezetékezés és gyors szerelés.

1. Push-in csatlakozástechnika

Max 10 mm² (flexibilis, tömör, finomsodrat)

2. Távjelző (FM) érintkező (opcionális)

Push-in-technológiával az egyszerű távfelügyelethez

3. Látható szorítás

Kevesebb szerelési hiba szemrevételezéssel

4. Átmenő vezetékezés

EMC-optimalizált, átmenő vezetékezés létrehozása az MSZ HD 60364-5-534 szerint

5. Tanúsítás

A MSZ EN 61643-11 szerint 2+3 típusként

Telepítési videó

Termékváltozatok

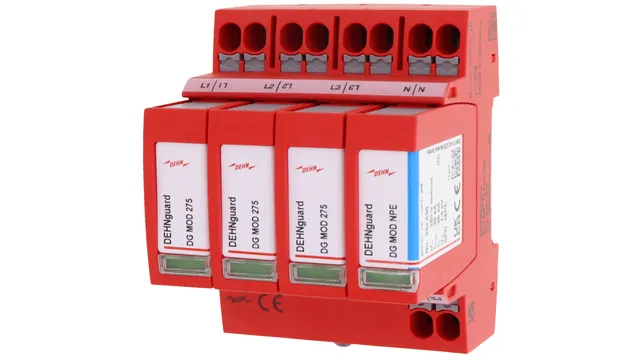

942310

DEHNguard MP TT 275

2 + 3 típusú moduláris túlfeszültségvédelmi készülék push-in kettős kapoccsal. TT és TN-S rendszerek számára (3+1-kapcsolás).

Hozzáad  Részletek

942315

DEHNguard MP TT 275 FM

2 + 3 típusú moduláris túlfeszültségvédelmi készülék push-in kettős kapoccsal. TT és TN-S rendszerek számára (3+1-kapcsolás). Potenciálfüggetlen távjelző érintkezővel.

Hozzáad  Részletek

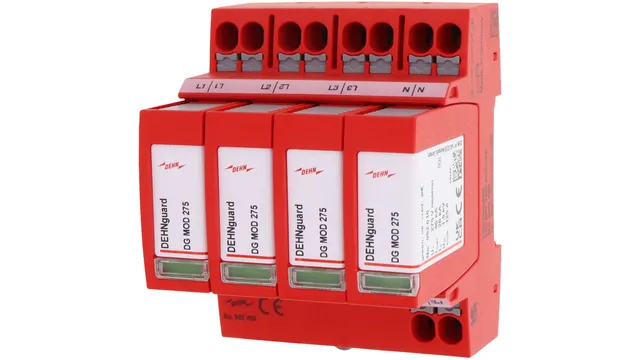

942400

DEHNguard MP TNS 275

2 + 3 típusú moduláris túlfeszültségvédelmi készülék push-in kettős kapoccsal TN-S rendszerhez.

Hozzáad  Részletek

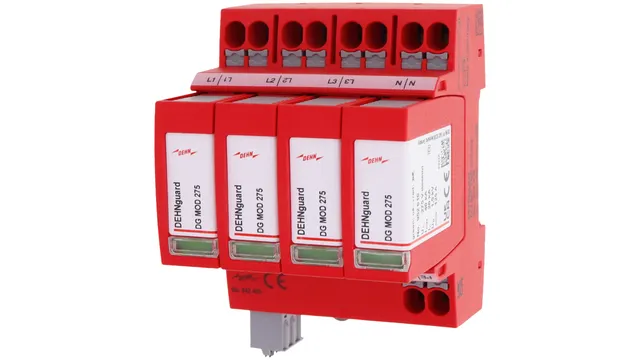

942405

DEHNguard MP TNS 275 FM

2 + 3 típusú moduláris túlfeszültségvédelmi készülék push-in kettős kapoccsal TN-S rendszerhez. Potenciálfüggetlen távjelző érintkezővel.

Hozzáad  Részletek

942341

DEHNguard MP TT ACI 275 FM

2  típusú moduláris túlfeszültségvédelmi készülék push-in kettős kapoccsal és ACI-technológiával TT- és TN-S rendszerek számára (3+1-kapcsolás). Potenciálfüggetlen távjelző érintkezővel.

Hozzáad  Részletek

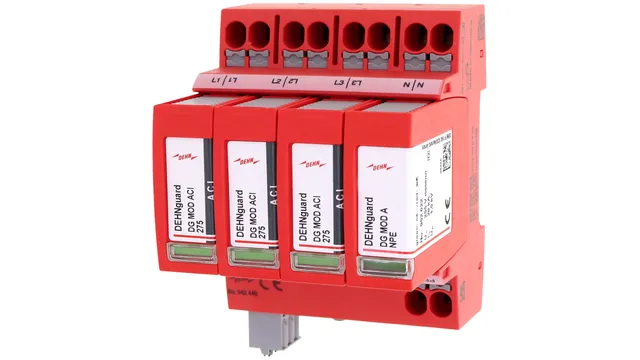

942440

DEHNguard MP TNS ACI 275 FM

2  típusú moduláris túlfeszültségvédelmi készülék push-in kettős kapoccsal és ACI-technológiával TN-S rendszerek számára. Potenciálfüggetlen távjelző érintkezővel.

Hozzáad  Részletek

Letöltések

Szórólap   DEHNguard MP ACI 2+3 típusú túlfeszültségvédelmi készülék push-in dupla kapoccsal.   .pdf 0.6 MB
Szórólap DEHNguard MP 2+3 típusú túlfeszültségvédelmi készülék push-in dupla kapoccsal.   .pdf 0.6 MB
