Cikkszám 377005 AL ZF B11.11 B5.2 6.5 L81 AL

GTIN 4013364024908, Vámtarifa szám (EU): 85359000, Bruttó súly: 23.90 g, PU: 50.00 pc(s)

Képek

Open PDF

További információ

CAD fájlok

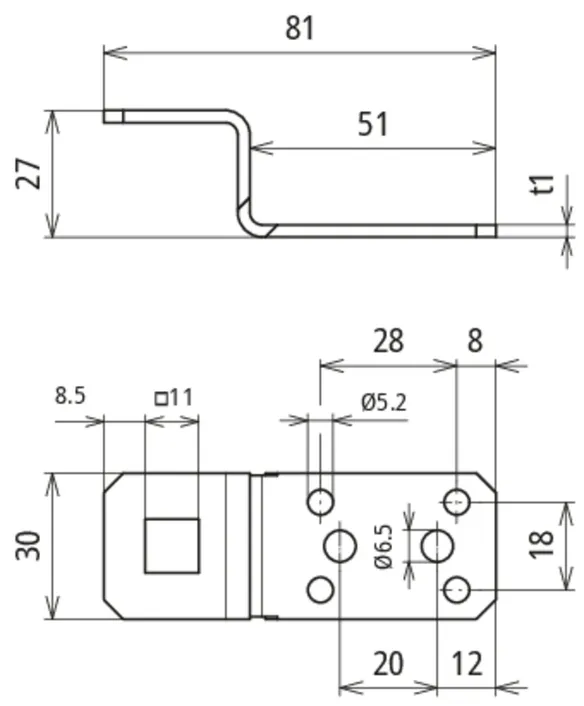

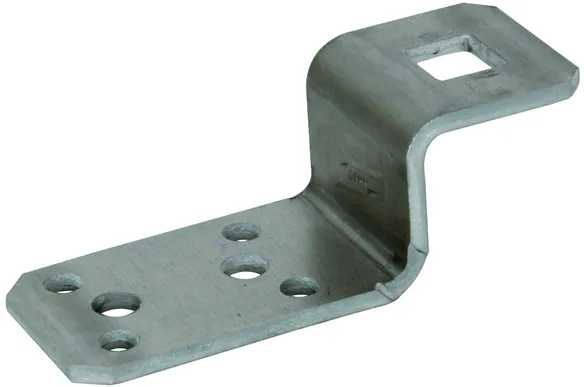

Connection bracket with square hole, Al

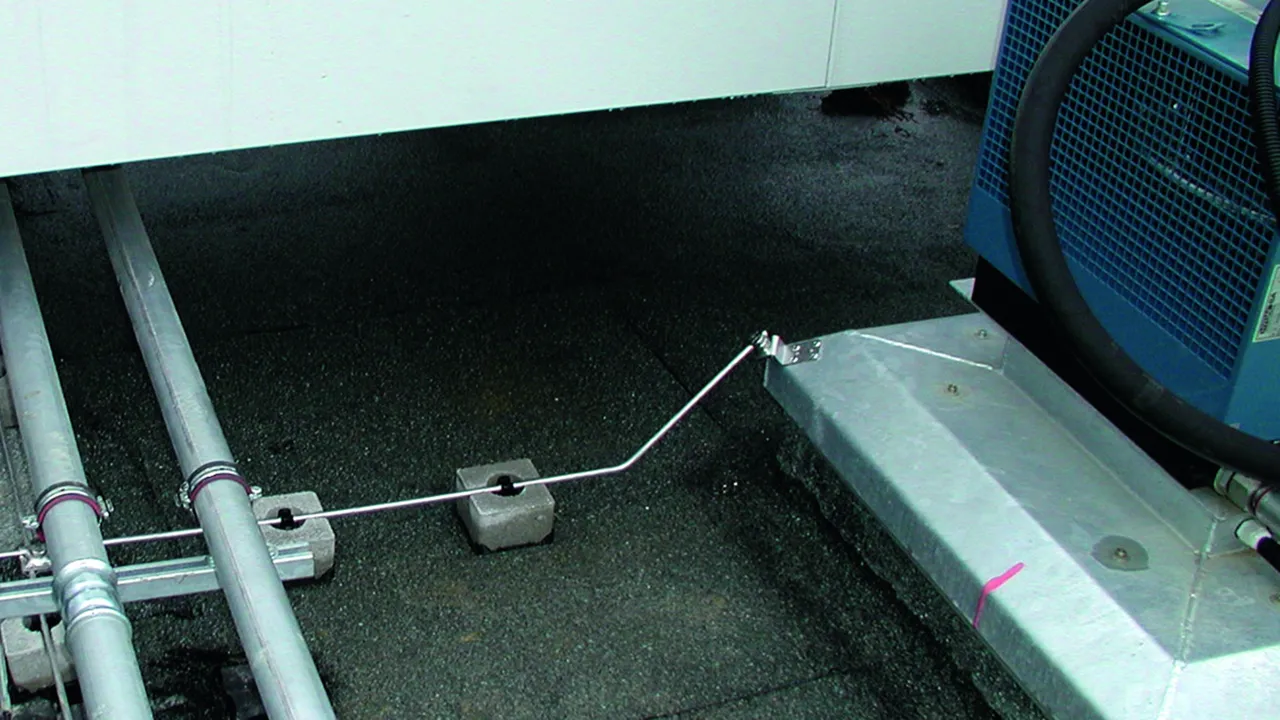

Connection bracket for connecting metal cladding using blind rivets or screws
Square hole 11x11 mm (e.g. for KS connectors), longitudinal and cross connection
Material of bracket: Al
Fixing : [4x] Ø5.2 / [2x] Ø6.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: AL ZF B11.11 B5.2 6.5 L81 AL
Part No.: 377005
or equivalent.

Tanúsítványok

Műszaki adatok

Material of bracket	Al
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material of bracket	Al
Material thickness (t1)	3 mm
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Fixing possibility	blind rivets or drilling screws
Application note	according to EN 62305-3 Suppl. 1 4 rivets Ø5mm, 2 rivets Ø6mm, shall be used to connect materials ≥ 0,5mm thick, or 2 Parker screws StSt Ø6,3mm for materials ≥ 2mm thick.
Connection	lengthwise / crosswise
Connection with	square hole 11x11 mm (KS connector)
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

A 377005 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 377005 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 377017 AL ZF B11.11 B5.2 6.5 L81 CU

GTIN 4013364024915, Vámtarifa szám (EU): 85359000, Bruttó súly: 51.20 g, PU: 50.00 pc(s)

Képek

Open PDF

További információ

CAD fájlok

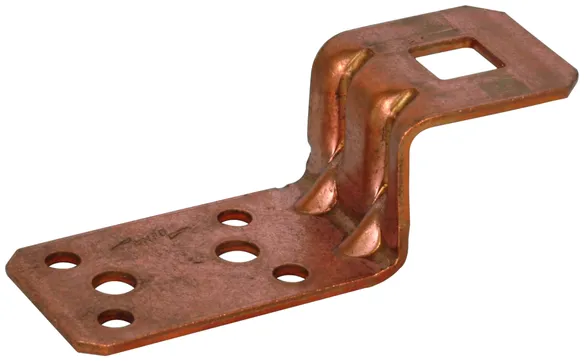

Connection bracket with square hole, Cu
Connection bracket for connecting metal cladding using blind rivets or screws
Square hole 11x11 mm (e.g. for KS connectors), longitudinal and cross connection
Material of bracket: Cu
Fixing : [4x] Ø5.2 / [2x] Ø6.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: AL ZF B11.11 B5.2 6.5 L81 CU
Part No.: 377017
or equivalent.

Tanúsítványok

Műszaki adatok

Material of bracket	Cu
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material of bracket	Cu
Material thickness (t1)	2 mm
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Fixing possibility	blind rivets or drilling screws
Application note	according to EN 62305-3 Suppl. 1 4 rivets Ø5mm, 2 rivets Ø6mm shall be used to connect materials ≥ 0.5mm thick or 2 Parker screws StSt Ø6.3mm for materials ≥ 2mm thick.
Connection	lengthwise / crosswise
Connection with	square hole 11x11 mm (KS connector)
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

A 377017 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 377017 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

GTIN 4013364119284, Vámtarifa szám (EU): 85359000, Bruttó súly: 54.10 g, PU: 50.00 pc(s)

Képek

Open PDF

További információ

CAD fájlok

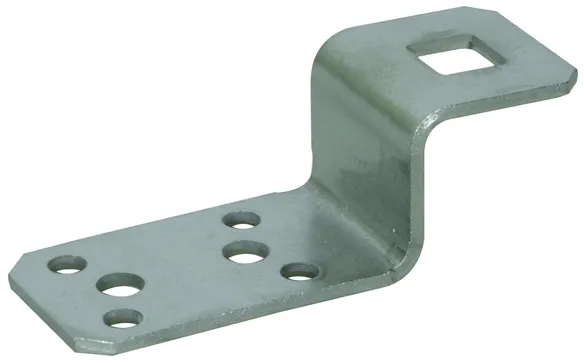

Connection bracket with square hole, StSt
Connection bracket for connecting metal cladding using blind rivets or screws
Square hole 11x11 mm (e.g. for KS connectors), longitudinal and cross connection
Material of bracket: StSt
Fixing : [4x] Ø5.2 / [2x] Ø6.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: AL ZF B11.11 B5.2 6.5 L81 V2A
Part No.: 377009
or equivalent.

Tanúsítványok

Műszaki adatok

Material of bracket	StSt
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material of bracket	StSt
Material thickness (t1)	2.5 mm
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Fixing possibility	blind rivets or drilling screws
Application note	according to EN 62305-3 Suppl. 1 4 rivets Ø5mm, 2 rivets Ø6mm shall be used to connect materials ≥ 0.5mm thick or 2 Parker screws StSt Ø6,3mm for materials ≥ 2mm thick.
Connection	lengthwise / crosswise
Connection with	square hole 11x11 mm (KS connector)
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

A 377009 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 377009 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

GTIN 4013364078604, Vámtarifa szám (EU): 85359000, Bruttó súly: 76.00 g, PU: 50.00 pc(s)

Képek

Open PDF

További információ

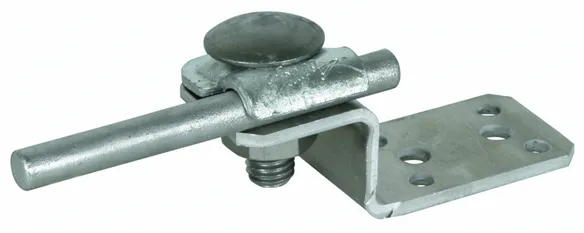

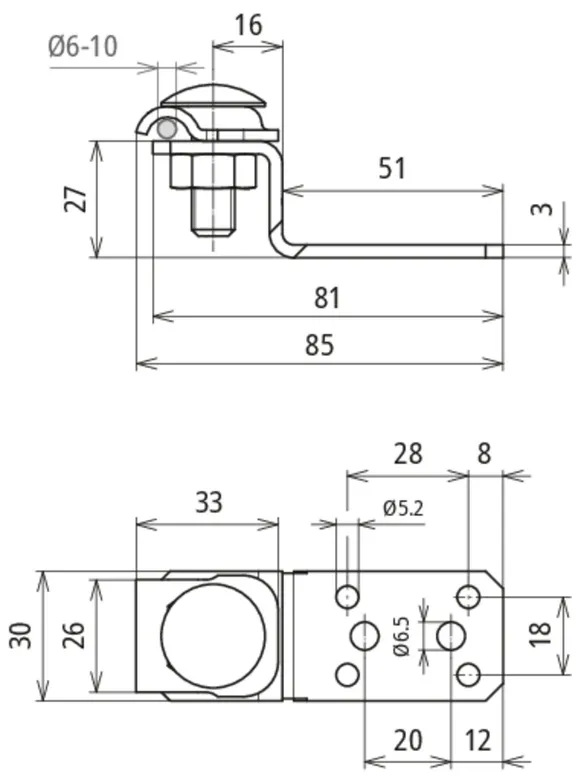

Connection bracket with clamping piece
Connection bracket for connecting metal cladding
using blind rivets or screws
With clamping piece for Rd 6-10 mm conductors
Material of bracket: Al
Fixing : [4x] Ø5.2 / [2x] Ø6.5 mm
Material of clamping piece: St/tZn
Screw: M10 x 30 mm
Clamping range Rd: 6-10 mm
Standard: EN 62561-1

Brand: DEHN
Type: AL ZF KB 6.10STTZN B5.2 6.5 L81 AL
Part No.: 377100
or equivalent.

Tanúsítványok

Műszaki adatok

Material of bracket	Al
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Material of clamping piece	St/tZn
Clamping range Rd	6-10 mm
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material of bracket	Al
Material thickness (t1)	3 mm
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Fixing possibility	blind rivets or drilling screws
Application note	according to EN 62305-3 Suppl. 1 4 rivets Ø5mm, 2 rivets Ø6mm shall be used to connect materials ≥ 0.5mm thick or 2 Parker screws StSt Ø6.3mm for materials ≥ 2mm thick.
Material of clamping piece	St/tZn
Screw	e M10 x 30 mm
Material of screw / nut	StSt
Connection	lengthwise / crosswise
Connection with	clamping piece
Clamping range Rd	6-10 mm
Lightning current carrying capability (10/350 µs)	& *⁾
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

A 377100 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 377100 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

GTIN 4013364136465, Vámtarifa szám (EU): 85359000, Bruttó súly: 72.40 g, PU: 50.00 pc(s)

Képek

Open PDF

További információ

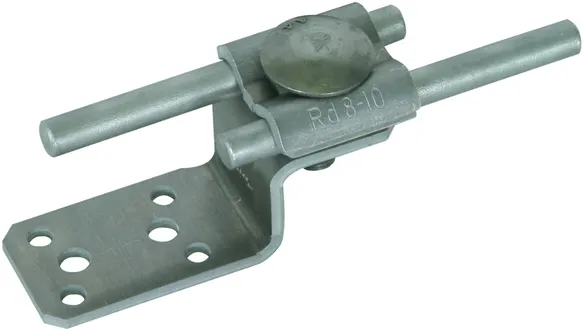

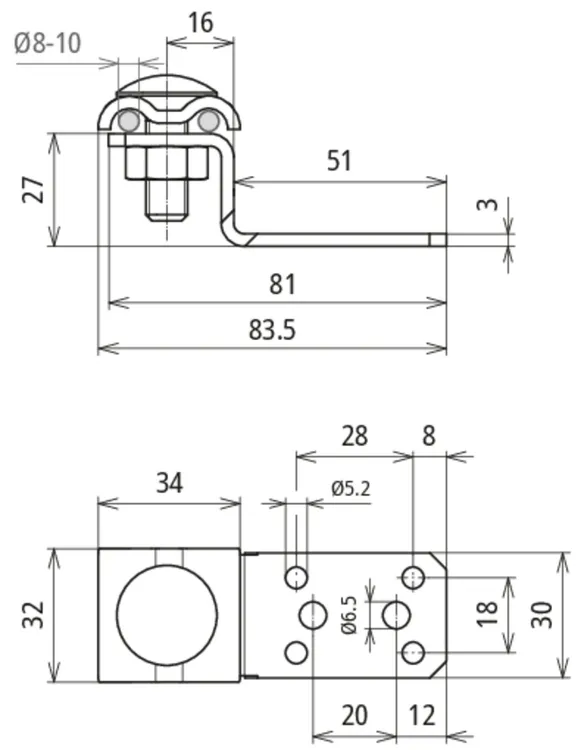

Connection bracket with double clamp, Al
Connection bracket for connecting metal cladding
using blind rivets or screws
With double clamp for Rd 8-10 mm conductors
Material of bracket: Al
Fixing : [4x] Ø5.2 / [2x] Ø6.5 mm
Material of double clamp: Al
Screw: M10 x 30 mm
Clamping range Rd: 8-10 mm
Standard: EN 62561-1

Brand: DEHN
Type: AL ZF DUL 6.10 B5.2 6.5 L81 AL
Part No.: 377200
or equivalent.

Tanúsítványok

Műszaki adatok

Material of bracket	Al
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Material of double clamp	Al
Clamping range Rd	8-10 mm
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material of bracket	Al
Material thickness (t1)	3 mm
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Fixing possibility	blind rivets or drilling screws
Application note	according to EN 62305-3 Suppl. 1 4 rivets Ø5mm, 2 rivets Ø6mm shall be used to connect materials ≥ 0.5mm thick or 2 Parker screws StSt Ø6.3mm for materials ≥ 2mm thick.
Material of double clamp	Al
Screw	e M10 x 30 mm
Material of screw / nut	StSt
Connection	lengthwise / crosswise
Connection with	double cleat
Clamping range Rd	8-10 mm
Lightning current carrying capability (10/350 µs)	& *⁾
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

A 377200 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 377200 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

GTIN 4013364525122, Vámtarifa szám (EU): 85359000, Bruttó súly: 117.50 g, PU: 50.00 pc(s)

Képek

Open PDF

További információ

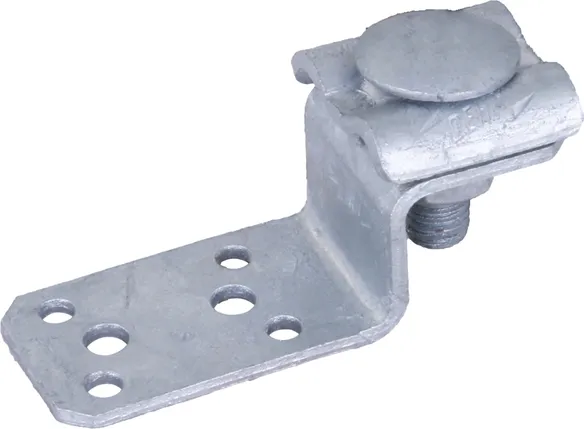

Connection bracket with double clamp, HDG steel
Connection brackets for connecting
metal cladding using blind rivets
or screws
With double clamp for Rd. 8-10 mm conductors
Material of bracket: HDG steel
Fixing : [4x] Ø5.2 / [2x] Ø6.5 mm
Material of double clamp: HDG steel
Screw: M10 x 30 mm
Clamping range Rd: 8-10 mm
Standard: EN 62561-1

Brand: DEHN
Type: AL ZF DUL 6.10 B5.2 6.5 L81 STTZN
Part No.: 377201
or equivalent.

Tanúsítványok

Műszaki adatok

Material of bracket	HDG steel
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Material of double clamp	HDG steel
Clamping range Rd	8-10 mm
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material of bracket	HDG steel
Material thickness (t1)	3 mm
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Fixing possibility	blind rivets or drilling screws
Application note	according to EN 62305-3 Suppl. 1 4 rivets Ø5mm, 2 rivets Ø6mm shall be used to connect materials ≥ 0.5mm thick or 2 Parker screws StSt Ø6.3mm for materials ≥ 2mm thick.
Material of double clamp	HDG steel
Screw	e M10 x 30 mm
Material of screw / nut	HDG steel
Connection	lengthwise / crosswise
Connection with	double cleat
Clamping range Rd	8-10 mm
Lightning current carrying capability (10/350 µs)	& *⁾
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

A 377201 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 377201 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

GTIN 4013364525139, Vámtarifa szám (EU): 85359000, Bruttó súly: 111.65 g, PU: 50.00 pc(s)

Képek

Open PDF

További információ

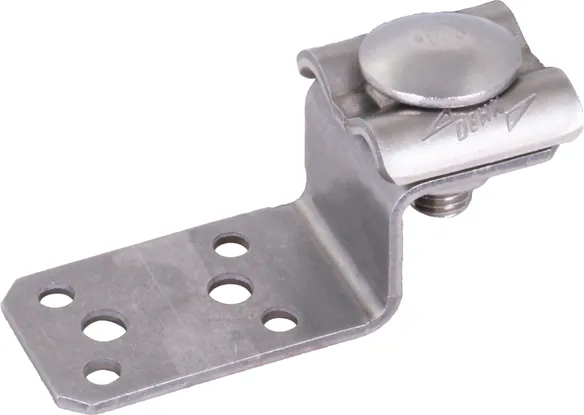

Connection bracket with double clamp, stainless steel
Connection brackets for connecting
metal cladding using blind rivets
or screws
With double clamp for Rd. 8-10 mm conductors
Material of bracket: StSt
Fixing : [4x] Ø5.2 / [2x] Ø6.5 mm
Material of double clamp: StSt
Screw: M10 x 30 mm
Clamping range Rd: 8-10 mm
Standard: EN 62561-1

Brand: DEHN
Type: AL ZF DUL 6.10 B5.2 6.5 L81 V2A
Part No.: 377209
or equivalent.

Tanúsítványok

Műszaki adatok

Material of bracket	StSt
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Material of double clamp	StSt
Clamping range Rd	8-10 mm
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material of bracket	StSt
Material thickness (t1)	3 mm
Fixing	[4x] Ø5.2 / [2x] Ø6.5 mm
Fixing possibility	blind rivets or drilling screws
Application note	according to EN 62305-3 Suppl. 1 4 rivets Ø5mm, 2 rivets Ø6mm shall be used to connect materials ≥ 0.5mm thick or 2 Parker screws StSt Ø6.3mm for materials ≥ 2mm thick.
Material of double clamp	StSt
Screw	e M10 x 30 mm
Material of screw / nut	StSt
Connection	lengthwise / crosswise
Connection with	double cleat
Clamping range Rd	8-10 mm
Lightning current carrying capability (10/350 µs)	& *⁾
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

A 377209 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 377209 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Results for products (0)

Results for content (0)

Connection Brackets

With square hole

Cikkszám 377005 AL ZF B11.11 B5.2 6.5 L81 AL

A 377005 termék hozzá lett adva a jegyzettömbhöz.

A 377005 terméket hozzáadtuk a kosárhoz.

Cikkszám 377017 AL ZF B11.11 B5.2 6.5 L81 CU

A 377017 termék hozzá lett adva a jegyzettömbhöz.

A 377017 terméket hozzáadtuk a kosárhoz.

Cikkszám 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

A 377009 termék hozzá lett adva a jegyzettömbhöz.

A 377009 terméket hozzáadtuk a kosárhoz.

With clamping piece

Cikkszám 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

A 377100 termék hozzá lett adva a jegyzettömbhöz.

A 377100 terméket hozzáadtuk a kosárhoz.

With double clamp

Cikkszám 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

A 377200 termék hozzá lett adva a jegyzettömbhöz.

A 377200 terméket hozzáadtuk a kosárhoz.

Cikkszám 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

A 377201 termék hozzá lett adva a jegyzettömbhöz.

A 377201 terméket hozzáadtuk a kosárhoz.

Cikkszám 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

A 377209 termék hozzá lett adva a jegyzettömbhöz.

A 377209 terméket hozzáadtuk a kosárhoz.

Connection Brackets

With square hole

Cikkszám 377005 AL ZF B11.11 B5.2 6.5 L81 AL

Ön nem jogosult a letöltésre 377005.stp

Ön nem jogosult a letöltésre 377005.igs

Ön nem jogosult a letöltésre 377005.jt

Ön nem jogosult a letöltésre 377005.dwg

Ön nem jogosult a letöltésre 377005_377009_377017m_D_Variante.dxf

A 377005 termék hozzá lett adva a jegyzettömbhöz.

A 377005 terméket hozzáadtuk a kosárhoz.

Cikkszám 377017 AL ZF B11.11 B5.2 6.5 L81 CU

Ön nem jogosult a letöltésre 377017.stp

Ön nem jogosult a letöltésre 377017.igs

Ön nem jogosult a letöltésre 377017.jt

Ön nem jogosult a letöltésre 377017.dwg

Ön nem jogosult a letöltésre 377005_377009_377017m_D_Variante.dxf

A 377017 termék hozzá lett adva a jegyzettömbhöz.

A 377017 terméket hozzáadtuk a kosárhoz.

Cikkszám 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

Ön nem jogosult a letöltésre 377009.stp

Ön nem jogosult a letöltésre 377009.igs

Ön nem jogosult a letöltésre 377009.jt

Ön nem jogosult a letöltésre 377009.dwg

Ön nem jogosult a letöltésre 377005_377009_377017m_D_Variante.dxf

A 377009 termék hozzá lett adva a jegyzettömbhöz.

A 377009 terméket hozzáadtuk a kosárhoz.

With clamping piece

Cikkszám 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

Ön nem jogosult a letöltésre 377100_377109_377117.stp

Ön nem jogosult a letöltésre 377100_377109_377117.igs

Ön nem jogosult a letöltésre 377100_377109_377117.jt

Ön nem jogosult a letöltésre 377100_377109_377117.dwg

Ön nem jogosult a letöltésre 377100_377109_377117m_D.dxf

A 377100 termék hozzá lett adva a jegyzettömbhöz.

A 377100 terméket hozzáadtuk a kosárhoz.

With double clamp

Cikkszám 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

Ön nem jogosult a letöltésre 377200_377201_377209.stp

Ön nem jogosult a letöltésre 377200_377201_377209.igs

Ön nem jogosult a letöltésre 377200_377201_377209.jt

Ön nem jogosult a letöltésre 377200_377201_377209.dwg

Ön nem jogosult a letöltésre 377200_377201_377209m_D.dxf

A 377200 termék hozzá lett adva a jegyzettömbhöz.

A 377200 terméket hozzáadtuk a kosárhoz.

Cikkszám 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

Ön nem jogosult a letöltésre 377200_377201_377209.jt

Ön nem jogosult a letöltésre 377200_377201_377209.igs

Ön nem jogosult a letöltésre 377200_377201_377209.jt

Ön nem jogosult a letöltésre 377200_377201_377209.dwg

Ön nem jogosult a letöltésre 377200_377201_377209m_D.dxf

A 377201 termék hozzá lett adva a jegyzettömbhöz.

A 377201 terméket hozzáadtuk a kosárhoz.

Cikkszám 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

Ön nem jogosult a letöltésre 377200_377201_377209.stp

Ön nem jogosult a letöltésre 377200_377201_377209.igs

Ön nem jogosult a letöltésre 377200_377201_377209.jt

Ön nem jogosult a letöltésre 377200_377201_377209.dwg

Ön nem jogosult a letöltésre 377200_377201_377209m_D.dxf

A 377209 termék hozzá lett adva a jegyzettömbhöz.

A 377209 terméket hozzáadtuk a kosárhoz.
