Supporting tubes for HVI light plus Conductor

Discreet supporting tube with integrated EB spring element for the applications
– Wall mounting
– Inside and outside routing with installation in an n-legged stand (with/without side outlet)
– Installation on metal roof/roof rafter bracket

Without side outlet

Supporting tube with internal sealing end / EB spring element without side outlet. Air-termination tip, StSt, Ø10 mm, length 500/1000 mm.

4 Termékek

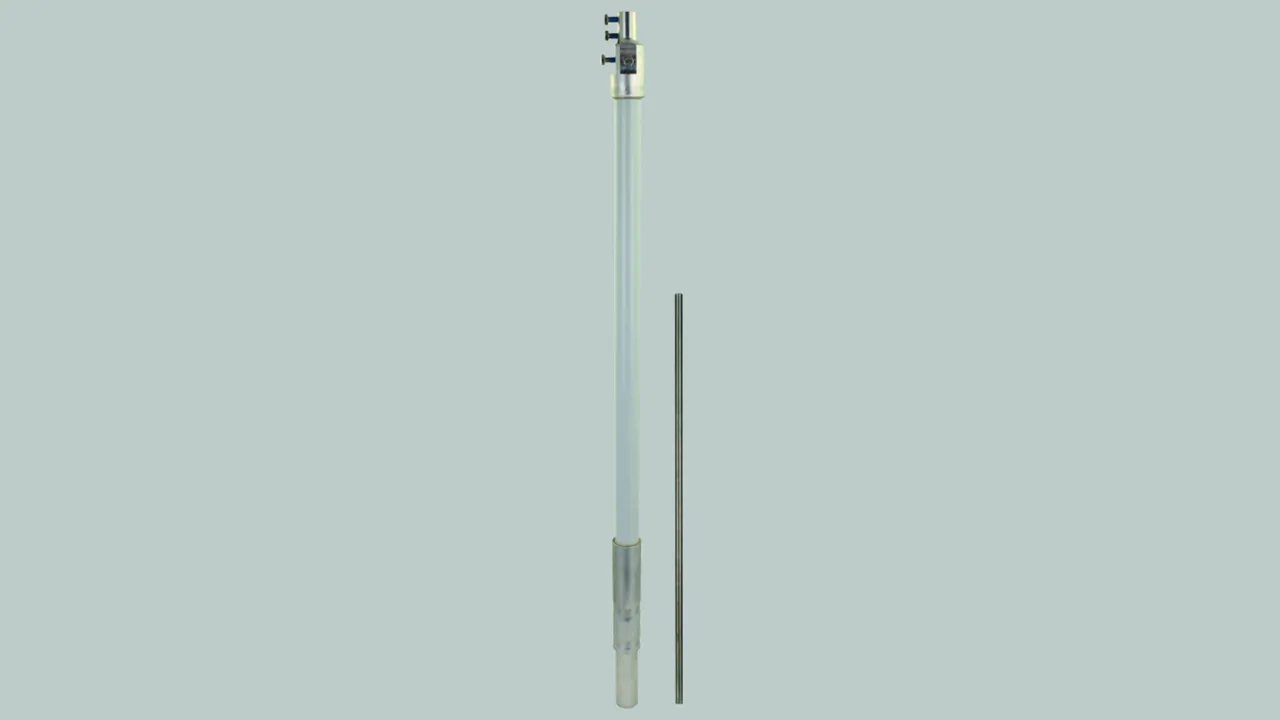

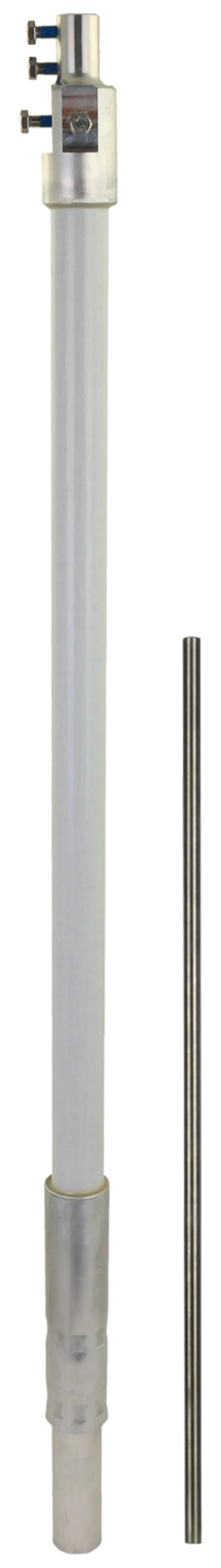

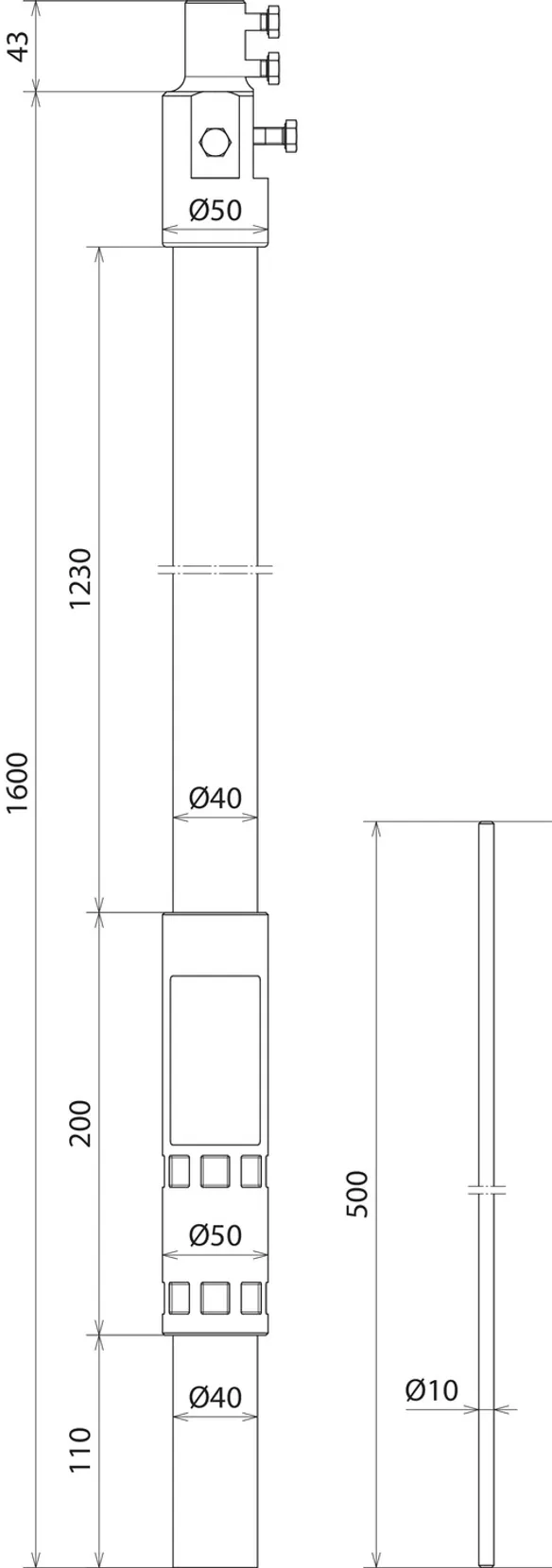

Cikkszám 105672 SR D40 1600 FSP500 HVI LI PL GFK AL V2A

GTIN 4013364494473, Vámtarifa szám (EU): 85389099, Bruttó súly: 2.53 kg, PU: 1.00 pc(s)

Képek

Open PDF

További információ

CAD fájlok

Supporting tube for HVI light plus Conductor with air-termination tip, length: 2,100 mm, GRP/Al
GRP/Al supporting tubes with internal sealing end
and EB spring element for the HVI light plus Conductor
for maintaining the separation distance to electrically
conductive parts as per DIN EN 62305 (VDE 0185-305-3).
The supporting tubes are dimensioned to Eurocode 1
(DIN EN 1991-1-4 + DINEN 1991-1-4/NA).
Insulating clearance made of glass-fibre reinforced plastic (GRP)
Material factor km = 0.7
Light grey colour, UV-stabilised, one-piece
Combined with air-termination tip, Ø10 mm, length 500 mm, StSt
Material of supporting tube: GRP / Al
Length of supporting tube: 1600 mm
Transport length: 1600 mm
Outside diameter Ø : 40 mm
Length of insulating clearance: 1230 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: SR D40 1600 FSP500 HVI LI PL GFK AL V2A
Part No.: 105672
or equivalent.

Tanúsítványok

Műszaki adatok

Length of air-termination tip	500 mm
Material of supporting tube	GRP / Al
Length of supporting tube	1600 mm
Transport length	1600 mm
Outside diameter Ø	40 mm
Length of insulating clearance	1230 mm
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material of air-termination tip	StSt
Length of air-termination tip	500 mm
Material of supporting tube	GRP / Al
Length of supporting tube	1600 mm
Transport length	1600 mm
Outside diameter Ø	40 mm
Length of insulating clearance	1230 mm
Wall thickness	4 mm
Material factor km	0.7
Permanent temperature range	-50 °C ... +100 °C
Type	UV-stabilised
Sleeve	50 x 5 mm
Pull-out force with a length of 500 mm	200 N (supporting tube insulator as per 62561-8)
Bending force with a length of 500 mm	200 N (supporting tube insulator as per 62561-8)
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

A 105672 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 105672 terméket hozzáadtuk a kosárhoz.

Webshop indítása

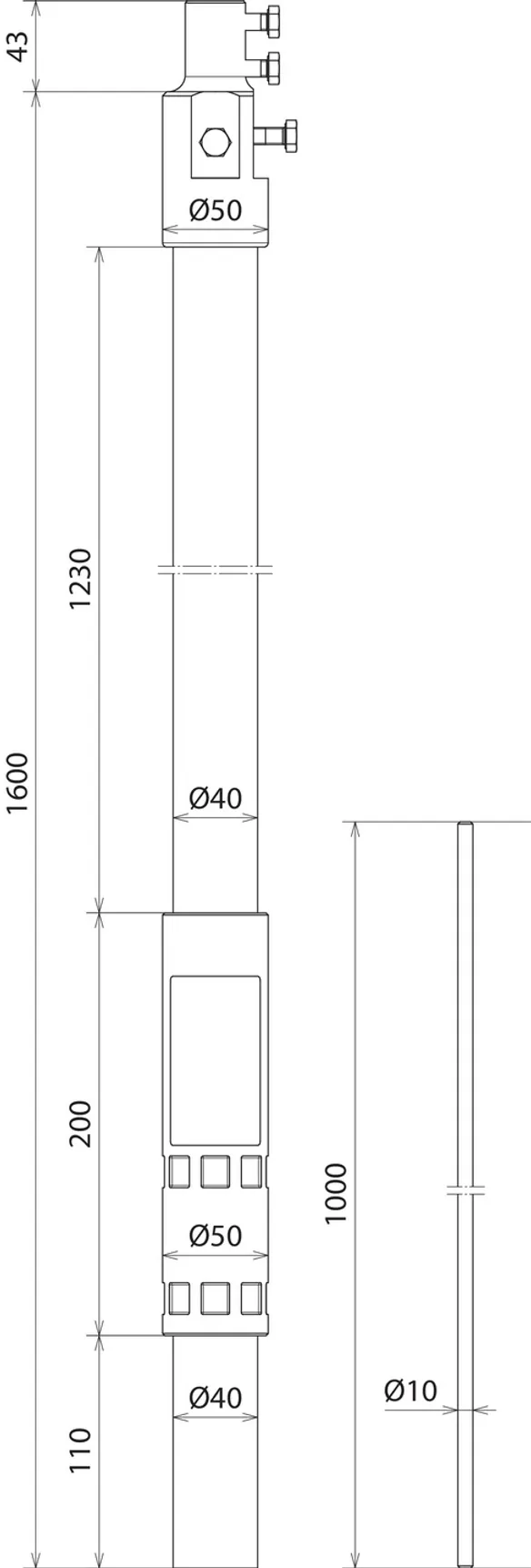

Cikkszám 105673 SR D40 1600 FSP1000 HVI LI PL GFK AL V2A

GTIN 4013364494497, Vámtarifa szám (EU): 85389099, Bruttó súly: 2.80 kg, PU: 1.00 pc(s)

Képek

Open PDF

További információ

CAD fájlok

Supporting tube for HVI light plus Conductor with air-termination tip, length: 2,600 mm, GRP/Al
GRP/Al supporting tubes with internal sealing end
and EB spring element for the HVI light plus Conductor
for maintaining the separation distance to electrically
conductive parts as per DIN EN 62305 (VDE 0185-305-3).
The supporting tubes are dimensioned to Eurocode 1
(DIN EN 1991-1-4 + DINEN 1991-1-4/NA).
Insulating clearance made of glass-fibre reinforced plastic (GRP)
Material factor km = 0.7
Light grey colour, UV-stabilised, one-piece
Combined with air-termination tip, Ø10 mm, length 1000 mm, StSt
Material of supporting tube: GRP / Al
Length of supporting tube: 1600 mm
Transport length: 1600 mm
Outside diameter Ø : 40 mm
Length of insulating clearance: 1230 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: SR D40 1600 FSP1000 HVI LI PL GFK AL V2A
Part No.: 105673
or equivalent.

Tanúsítványok

Műszaki adatok

Length of air-termination tip	1000 mm
Material of supporting tube	GRP / Al
Length of supporting tube	1600 mm
Transport length	1600 mm
Outside diameter Ø	40 mm
Length of insulating clearance	1230 mm
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material of air-termination tip	StSt
Length of air-termination tip	1000 mm
Material of supporting tube	GRP / Al
Length of supporting tube	1600 mm
Transport length	1600 mm
Outside diameter Ø	40 mm
Length of insulating clearance	1230 mm
Wall thickness	4 mm
Material factor km	0.7
Permanent temperature range	-50°C to +100°C
Type	UV-stabilised
Sleeve	50 x 5 mm
Pull-out force with a length of 500 mm	200 N (supporting tube insulator as per 62561-8)
Bending force with a length of 500 mm	200 N (supporting tube insulator as per 62561-8)
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

A 105673 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 105673 terméket hozzáadtuk a kosárhoz.

Webshop indítása

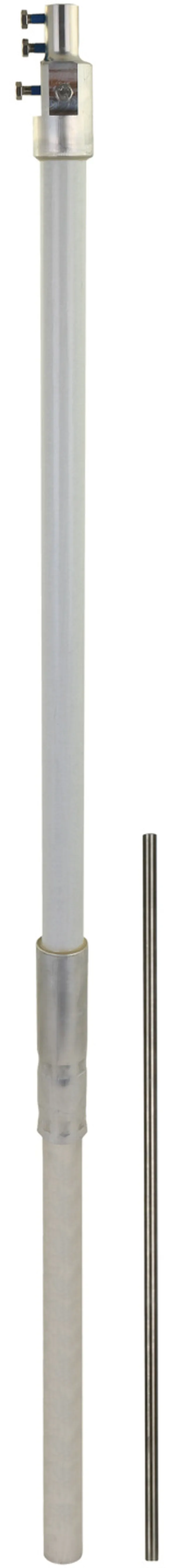

Cikkszám 105674 SR D40 2400 FSP500 HVI LI PL GFK AL V2A

GTIN 4013364494503, Vámtarifa szám (EU): 85389099, Bruttó súly: 3.53 kg, PU: 1.00 pc(s)

Képek

Open PDF

További információ

CAD fájlok

Supporting tube for HVI light plus Conductor with air-termination tip, length: 2,900 mm, GRP/Al
GRP/Al supporting tubes with internal sealing end
and EB spring element for the HVI light plus Conductor
for maintaining the separation distance to electrically
conductive parts as per DIN EN 62305 (VDE 0185-305-3).
The supporting tubes are dimensioned to Eurocode 1
(DIN EN 1991-1-4 + DINEN 1991-1-4/NA).
Insulating clearance made of glass-fibre reinforced plastic (GRP)
Material factor km = 0.7
Light grey colour, UV-stabilised, one-piece
Combined with air-termination tip, Ø10 mm, length 500 mm, StSt
Material of supporting tube: GRP / Al
Length of supporting tube: 2400 mm
Transport length: 2400 mm
Outside diameter Ø : 40 mm
Length of insulating clearance: 1230 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: SR D40 2400 FSP500 HVI LI PL GFK AL V2A
Part No.: 105674
or equivalent.

Tanúsítványok

Műszaki adatok

Length of air-termination tip	500 mm
Material of supporting tube	GRP / Al
Length of supporting tube	2400 mm
Transport length	2400 mm
Outside diameter Ø	40 mm
Length of insulating clearance	1230 mm
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material of air-termination tip	StSt
Length of air-termination tip	500 mm
Material of supporting tube	GRP / Al
Length of supporting tube	2400 mm
Transport length	2400 mm
Outside diameter Ø	40 mm
Length of insulating clearance	1230 mm
Wall thickness	4 mm
Material factor km	0.7
Permanent temperature range	-50°C to +100°C
Type	UV-stabilised
Sleeve	50 x 5 mm
Pull-out force with a length of 500 mm	200 N (supporting tube insulator as per 62561-8)
Bending force with a length of 500 mm	200 N (supporting tube insulator as per 62561-8)
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

A 105674 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 105674 terméket hozzáadtuk a kosárhoz.

Webshop indítása

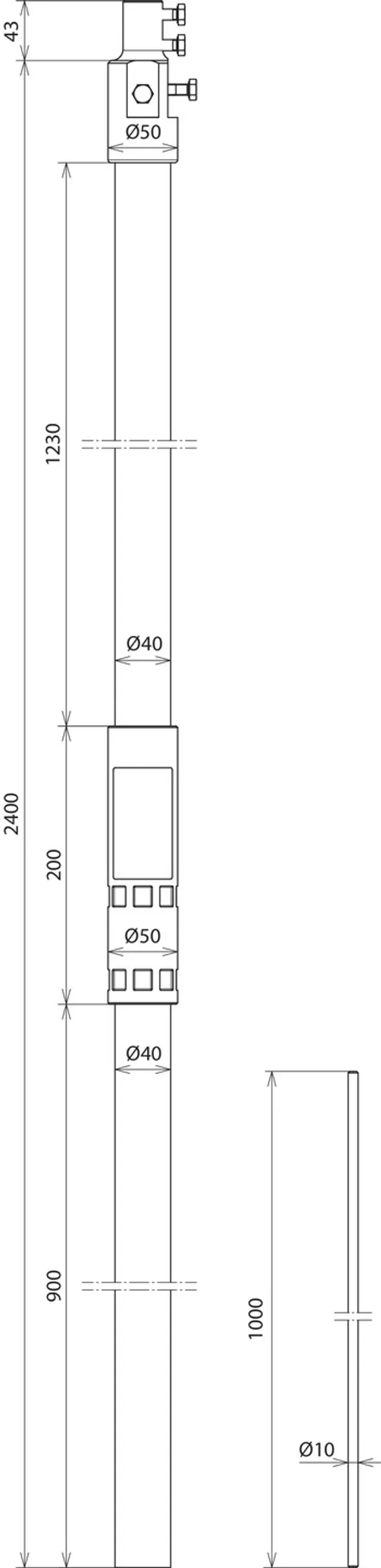

Cikkszám 105675 SR D40 2400 FSP1000 HVI LI PL GFK AL V2A

GTIN 4013364494510, Vámtarifa szám (EU): 85389099, Bruttó súly: 3.80 kg, PU: 1.00 pc(s)

Képek

Open PDF

További információ

CAD fájlok

Supporting tube for HVI light plus Conductor with air-termination tip, length: 3,400 mm, GRP/Al
GRP/Al supporting tubes with internal sealing end
and EB spring element for the HVI light plus Conductor
for maintaining the separation distance to electrically
conductive parts as per DIN EN 62305 (VDE 0185-305-3).
The supporting tubes are dimensioned to Eurocode 1
(DIN EN 1991-1-4 + DINEN 1991-1-4/NA).
Insulating clearance made of glass-fibre reinforced plastic (GRP)
Material factor km = 0.7
Light grey colour, UV-stabilised, one-piece
Combined with air-termination tip, Ø10 mm, length 1000 mm, StSt
Material of supporting tube: GRP / Al
Length of supporting tube: 2400 mm
Transport length: 2400 mm
Outside diameter Ø : 40 mm
Length of insulating clearance: 1230 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: SR D40 2400 FSP1000 HVI LI PL GFK AL V2A
Part No.: 105675
or equivalent.

Tanúsítványok

Műszaki adatok

Length of air-termination tip	1000 mm
Material of supporting tube	GRP / Al
Length of supporting tube	2400 mm
Transport length	2400 mm
Outside diameter Ø	40 mm
Length of insulating clearance	1230 mm
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material of air-termination tip	StSt
Length of air-termination tip	1000 mm
Material of supporting tube	GRP / Al
Length of supporting tube	2400 mm
Transport length	2400 mm
Outside diameter Ø	40 mm
Length of insulating clearance	1230 mm
Wall thickness	4 mm
Material factor km	0.7
Permanent temperature range	-50°C to +100°C
Type	UV-stabilised
Sleeve	50 x 5 mm
Pull-out force with a length of 500 mm	200 N (supporting tube insulator as per 62561-8)
Bending force with a length of 500 mm	200 N (supporting tube insulator as per 62561-8)
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

A 105675 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 105675 terméket hozzáadtuk a kosárhoz.

Webshop indítása

With side outlet

Supporting tube with internal sealing end / EB spring element with side outlet | air-termination tip, StSt, Ø10 mm, length: 500 / 1,000 mm.

2 Termékek

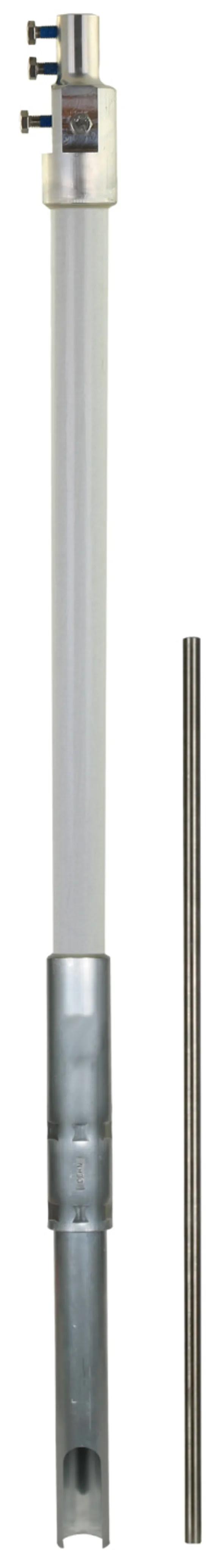

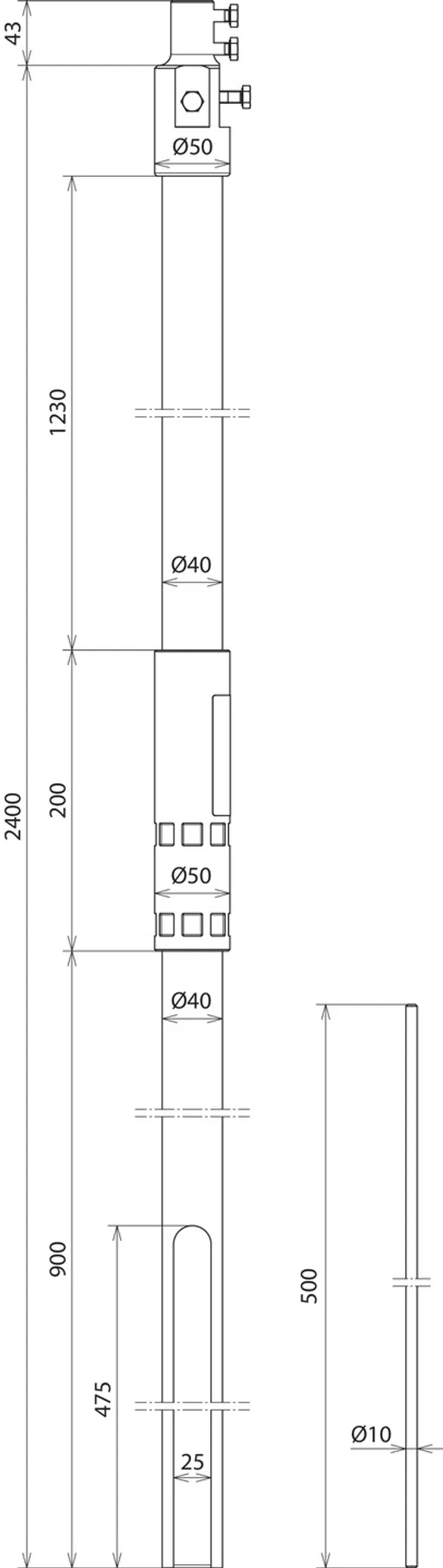

Cikkszám 105677 SR D40 2400 FSP500 SA HVI LI PL GFK AL

GTIN 4013364500044, Vámtarifa szám (EU): 85389099, Bruttó súly: 3.35 kg, PU: 1.00 pc(s)

Képek

Open PDF

További információ

CAD fájlok

Supporting tube for HVI light plus Conductor with air-termination tip
and side outlet, length: 2,900 mm, GRP/Al
GRP/Al supporting tubes with internal sealing end
and EB spring element for the HVI light plus Conductor
for maintaining the separation distance to electrically
conductive parts as per DIN EN 62305 (VDE 0185-305-3).
The supporting tubes are dimensioned to Eurocode 1
(DIN EN 1991-1-4 + DINEN 1991-1-4/NA).
Insulating clearance made of glass-fibre reinforced plastic (GRP)
Material factor km = 0.7
Light grey colour, UV-stabilised, one-piece
Combined with air-termination tip, Ø10 mm, length 500 mm, StSt
Material of supporting tube: GRP / Al
Length of supporting tube: 2400 mm
Transport length: 2400 mm
Outside diameter Ø : 40 mm
Length of insulating clearance: 1230 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: SR D40 2400 FSP500 SA HVI LI PL GFK AL
Part No.: 105677
or equivalent.

Tanúsítványok

Műszaki adatok

Length of air-termination tip	500 mm
Material of supporting tube	GRP / Al
Length of supporting tube	2400 mm
Transport length	2400 mm
Outside diameter Ø	40 mm
Length of insulating clearance	1230 mm
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material of air-termination tip	StSt
Length of air-termination tip	500 mm
Material of supporting tube	GRP / Al
Length of supporting tube	2400 mm
Transport length	2400 mm
Outside diameter Ø	40 mm
Length of insulating clearance	1230 mm
Wall thickness	4 mm
Material factor km	0.7
Permanent temperature range	-50°C to +100°C
Type	UV-stabilised
Sleeve	50 x 5 mm
Pull-out force with a length of 500 mm	200 N (supporting tube insulator as per 62561-8)
Bending force with a length of 500 mm	200 N (supporting tube insulator as per 62561-8)
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

A 105677 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 105677 terméket hozzáadtuk a kosárhoz.

Webshop indítása

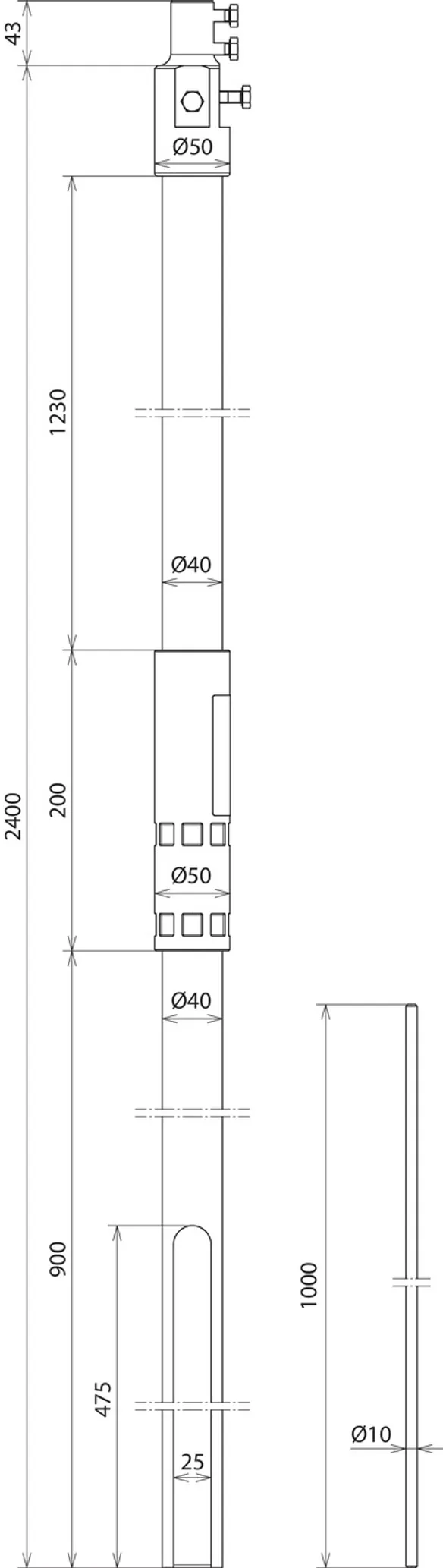

Cikkszám 105678 SR D40 2400 FSP1000 SA HVI LI PL GFK AL

GTIN 4013364500051, Vámtarifa szám (EU): 85389099, Bruttó súly: 3.62 kg, PU: 1.00 pc(s)

Képek

Open PDF

További információ

CAD fájlok

Supporting tube for HVI light plus Conductor with air-termination tip
and side outlet, length: 3,400 mm, GRP/Al
GRP/Al supporting tubes with internal sealing end
and EB spring element for the HVI light plus Conductor
for maintaining the separation distance to electrically
conductive parts as per DIN EN 62305 (VDE 0185-305-3).
The supporting tubes are dimensioned to Eurocode 1
(DIN EN 1991-1-4 + DINEN 1991-1-4/NA).
Insulating clearance made of glass-fibre reinforced plastic (GRP)
Material factor km = 0.7
Light grey colour, UV-stabilised, one-piece
Combined with air-termination tip, Ø10 mm, length 1000 mm, StSt
Material of supporting tube: GRP / Al
Length of supporting tube: 2400 mm
Transport length: 2400 mm
Outside diameter Ø : 40 mm
Length of insulating clearance: 1230 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: SR D40 2400 FSP1000 SA HVI LI PL GFK AL
Part No.: 105678
or equivalent.

Tanúsítványok

Műszaki adatok

Length of air-termination tip	1000 mm
Material of supporting tube	GRP / Al
Length of supporting tube	2400 mm
Transport length	2400 mm
Outside diameter Ø	40 mm
Length of insulating clearance	1230 mm
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material of air-termination tip	StSt
Length of air-termination tip	1000 mm
Material of supporting tube	GRP / Al
Length of supporting tube	2400 mm
Transport length	2400 mm
Outside diameter Ø	40 mm
Length of insulating clearance	1230 mm
Wall thickness	4 mm
Material factor km	0.7
Permanent temperature range	-50°C to +100°C
Type	UV-stabilised
Sleeve	50 x 5 mm
Pull-out force with a length of 500 mm	200 N (supporting tube insulator as per 62561-8)
Bending force with a length of 500 mm	200 N (supporting tube insulator as per 62561-8)
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

A 105678 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 105678 terméket hozzáadtuk a kosárhoz.

Webshop indítása

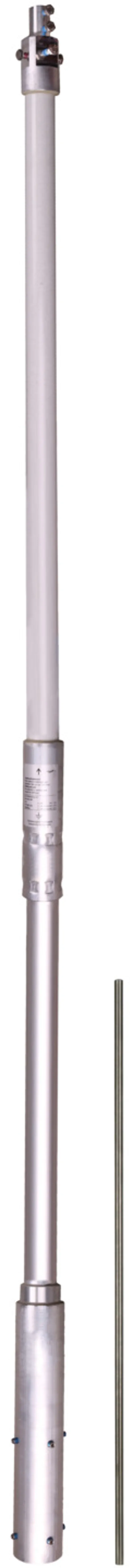

For metal roof/roof rafter bracket

Supporting tube with internal sealing end / EB spring element for sub-roof installation. Air-termination tip, StSt, Ø10 mm, length 1000 mm.

1 Termék

Cikkszám 105688 SR D40 2680 FSP1000 DSH GFK AL V2A

GTIN 4013364499775, Vámtarifa szám (EU): 85389099, Bruttó súly: 4.83 kg, PU: 1.00 pc(s)

Képek

Open PDF

További információ

CAD fájlok

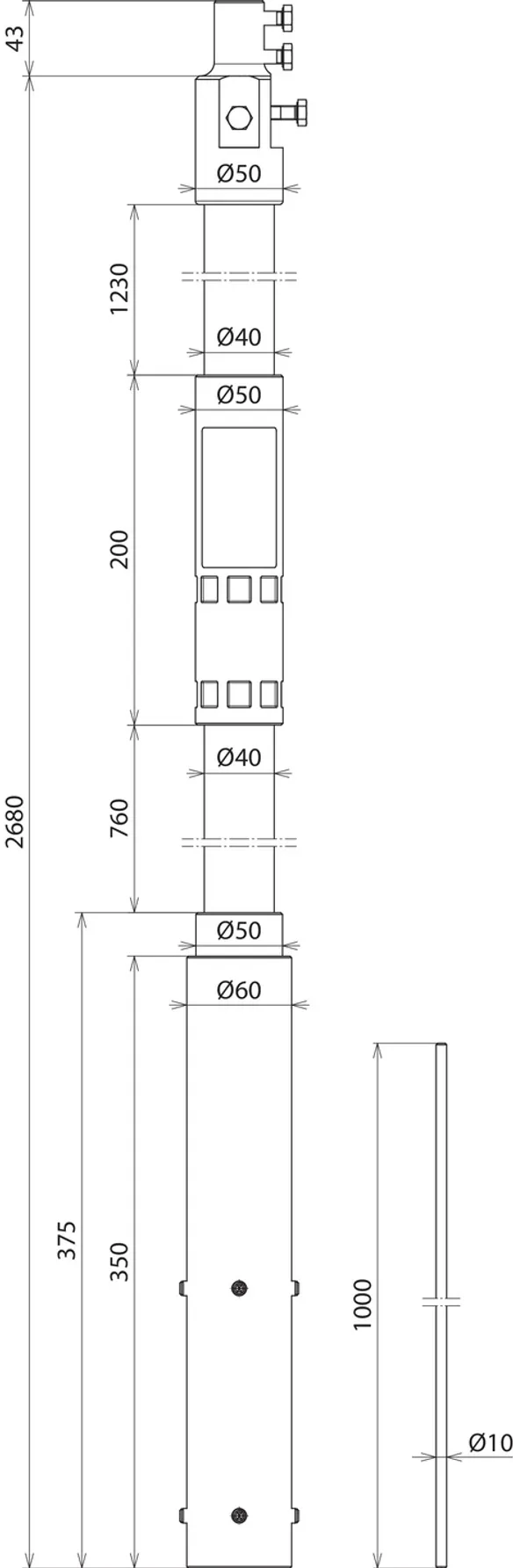

Supporting tube for HVI light plus Conductor with air-termination tip, length: 3,680 mm, GRP/Al
GRP/Al supporting tubes with internal sealing end
and EB spring element for the HVI light plus Conductor
for maintaining the separation distance to electrically
conductive parts as per DIN EN 62305 (VDE 0185-305-3).
The supporting tubes are dimensioned to Eurocode 1
(DIN EN 1991-1-4 + DINEN 1991-1-4/NA).
Insulating clearance made of glass-fibre reinforced plastic (GRP)
Material factor km = 0.7
Light grey colour, UV-stabilised, one-piece
Combined with air-termination tip, Ø10 mm, length 1000 mm, StSt
Material of supporting tube: GRP / Al
Length of supporting tube: 2680 mm
Transport length: 2680 mm
Outside diameter Ø : 40 mm
Length of insulating clearance: 1230 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: SR D40 2680 FSP1000 DSH GFK AL V2A
Part No.: 105688
or equivalent.

Tanúsítványok

Műszaki adatok

Length of air-termination tip	1000 mm
Material of supporting tube	GRP / Al
Length of supporting tube	2680 mm
Transport length	2680 mm
Outside diameter Ø	40 mm
Length of insulating clearance	1230 mm
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Material of air-termination tip	StSt
Length of air-termination tip	1000 mm
Material of supporting tube	GRP / Al
Length of supporting tube	2680 mm
Transport length	2680 mm
Outside diameter Ø	40 mm
Length of insulating clearance	1230 mm
Wall thickness	4 mm
Material factor km	0.7
Permanent temperature range	-50°C to +100°C
Type	UV-stabilised
Sleeve	50 x 5 mm
Pull-out force with a length of 500 mm	200 N (supporting tube insulator as per 62561-8)
Bending force with a length of 500 mm	200 N (supporting tube insulator as per 62561-8)
Standard	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

A 105688 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 105688 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Results for products (0)

Results for content (0)

Supporting tubes for HVI light plus Conductor

Without side outlet

Cikkszám 105672 SR D40 1600 FSP500 HVI LI PL GFK AL V2A

A 105672 termék hozzá lett adva a jegyzettömbhöz.

A 105672 terméket hozzáadtuk a kosárhoz.

Cikkszám 105673 SR D40 1600 FSP1000 HVI LI PL GFK AL V2A

A 105673 termék hozzá lett adva a jegyzettömbhöz.

A 105673 terméket hozzáadtuk a kosárhoz.

Cikkszám 105674 SR D40 2400 FSP500 HVI LI PL GFK AL V2A

A 105674 termék hozzá lett adva a jegyzettömbhöz.

A 105674 terméket hozzáadtuk a kosárhoz.

Cikkszám 105675 SR D40 2400 FSP1000 HVI LI PL GFK AL V2A

A 105675 termék hozzá lett adva a jegyzettömbhöz.

A 105675 terméket hozzáadtuk a kosárhoz.

With side outlet

Cikkszám 105677 SR D40 2400 FSP500 SA HVI LI PL GFK AL

A 105677 termék hozzá lett adva a jegyzettömbhöz.

A 105677 terméket hozzáadtuk a kosárhoz.

Cikkszám 105678 SR D40 2400 FSP1000 SA HVI LI PL GFK AL

A 105678 termék hozzá lett adva a jegyzettömbhöz.

A 105678 terméket hozzáadtuk a kosárhoz.

For metal roof/roof rafter bracket

Cikkszám 105688 SR D40 2680 FSP1000 DSH GFK AL V2A

A 105688 termék hozzá lett adva a jegyzettömbhöz.

A 105688 terméket hozzáadtuk a kosárhoz.

Supporting tubes for HVI light plus Conductor

Without side outlet

Cikkszám 105672 SR D40 1600 FSP500 HVI LI PL GFK AL V2A

Ön nem jogosult a letöltésre 105672_819672.stp

Ön nem jogosult a letöltésre 105672_819672.igs

Ön nem jogosult a letöltésre 105672_819672.jt

Ön nem jogosult a letöltésre 105672_819672.dwg

Ön nem jogosult a letöltésre 105672m_D.dxf

A 105672 termék hozzá lett adva a jegyzettömbhöz.

A 105672 terméket hozzáadtuk a kosárhoz.

Cikkszám 105673 SR D40 1600 FSP1000 HVI LI PL GFK AL V2A

Ön nem jogosult a letöltésre 105673_819673.stp

Ön nem jogosult a letöltésre 105673_819673.igs

Ön nem jogosult a letöltésre 105673_819673.jt

Ön nem jogosult a letöltésre 105673_819673.dwg

Ön nem jogosult a letöltésre 105673m_D.dxf

A 105673 termék hozzá lett adva a jegyzettömbhöz.

A 105673 terméket hozzáadtuk a kosárhoz.

Cikkszám 105674 SR D40 2400 FSP500 HVI LI PL GFK AL V2A

Ön nem jogosult a letöltésre 105674_819674.stp

Ön nem jogosult a letöltésre 105674_819674.igs

Ön nem jogosult a letöltésre 105674_819674.jt

Ön nem jogosult a letöltésre 105674_819674.dwg

Ön nem jogosult a letöltésre 105674m_D.dxf

A 105674 termék hozzá lett adva a jegyzettömbhöz.

A 105674 terméket hozzáadtuk a kosárhoz.

Cikkszám 105675 SR D40 2400 FSP1000 HVI LI PL GFK AL V2A

Ön nem jogosult a letöltésre 105675_819675.stp

Ön nem jogosult a letöltésre 105675_819675.igs

Ön nem jogosult a letöltésre 105675_819675.jt

Ön nem jogosult a letöltésre 105675_819675.dwg

Ön nem jogosult a letöltésre 105675m_D.dxf

A 105675 termék hozzá lett adva a jegyzettömbhöz.

A 105675 terméket hozzáadtuk a kosárhoz.

With side outlet

Cikkszám 105677 SR D40 2400 FSP500 SA HVI LI PL GFK AL

Ön nem jogosult a letöltésre 105677.stp

Ön nem jogosult a letöltésre 105677.igs

Ön nem jogosult a letöltésre 105677.jt

Ön nem jogosult a letöltésre 105677.dwg

Ön nem jogosult a letöltésre 105677m_D.dxf

A 105677 termék hozzá lett adva a jegyzettömbhöz.

A 105677 terméket hozzáadtuk a kosárhoz.

Cikkszám 105678 SR D40 2400 FSP1000 SA HVI LI PL GFK AL

Ön nem jogosult a letöltésre 105678.stp

Ön nem jogosult a letöltésre 105678.igs

Ön nem jogosult a letöltésre 105678.jt

Ön nem jogosult a letöltésre 105678.dwg

Ön nem jogosult a letöltésre 105678m_D.dxf

A 105678 termék hozzá lett adva a jegyzettömbhöz.

A 105678 terméket hozzáadtuk a kosárhoz.

For metal roof/roof rafter bracket

Cikkszám 105688 SR D40 2680 FSP1000 DSH GFK AL V2A

Ön nem jogosult a letöltésre 105688_819688.stp

Ön nem jogosult a letöltésre 105688_819688.igs

Ön nem jogosult a letöltésre 105688_819688.jt

Ön nem jogosult a letöltésre 105688_819688.dwg

Ön nem jogosult a letöltésre 105688m_D.dxf

A 105688 termék hozzá lett adva a jegyzettömbhöz.

A 105688 terméket hozzáadtuk a kosárhoz.
