Távtartók omni-antennákhoz

Különböző rádiótechnikai alkalmazásokhoz 360°-os sugárzási karakterisztikájú antennákat alkalmaznak. Az ilyen körsugárzó antennák az „Omnidirectional Antennas” (omni-antennák) angol néven ismertek a piacon. Az omni-antennák tipikus gyakorlati alkalmazása: üzemi rádió, biztonsági hálózatok és helyenként GSM-hálózatok is. Az alkalmazásra a GSM-hálózatokban csak akkor kerül sor, ha alacsony rádióterhelés/rádiógyakoriság áll fenn.

Az omni-antennáknál figyelembe kell venni, hogy a közvetlen közeli fémes struktúrák a sugárzási karakterisztikát negatívan befolyásolják, azaz csillapítanak. Minél távolabb helyezkednek el ezek a struktúrák az antennától, annál kevésbé befolyásolják a sugárzási karakterisztikát.
Annak megítélésére, milyen módon és mértékben befolyásolják a közelben található fémszerkezetek a sugárzási karakterisztikát, a Kathrein, Rosenheim céggel közösen méréseket végeztek a DEHN termékei számára.

Az omni-antennák számára elszigetelt fogóberendezés telepítése során figyelembe kell venni, hogy egy leválasztott felfogórúd elegendő védőszöggel lefedi a védendő antennát. Emellett azt is figyelembe kell venni, hogy elegendő elválasztási távolságot kell betartani.

Details

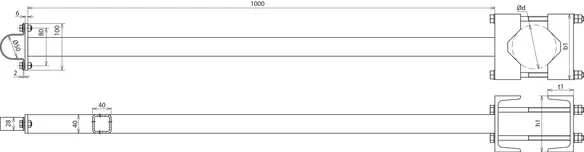

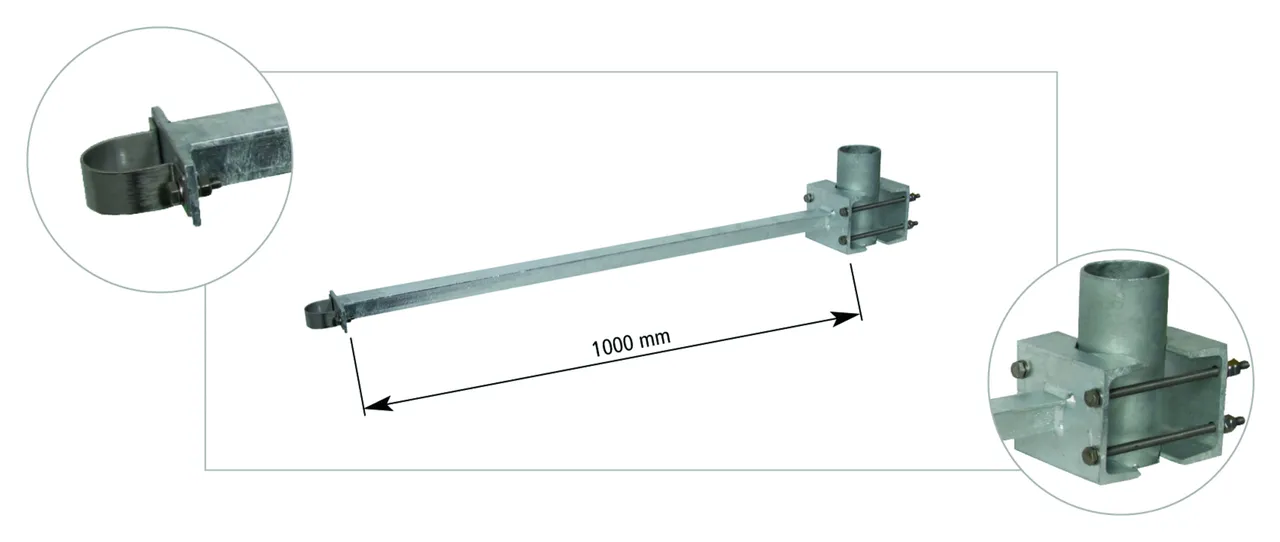

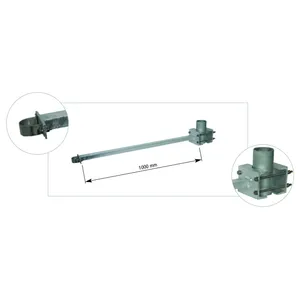

3. ábra: Távtartó – részletes ábrázolás
lorem ipsum

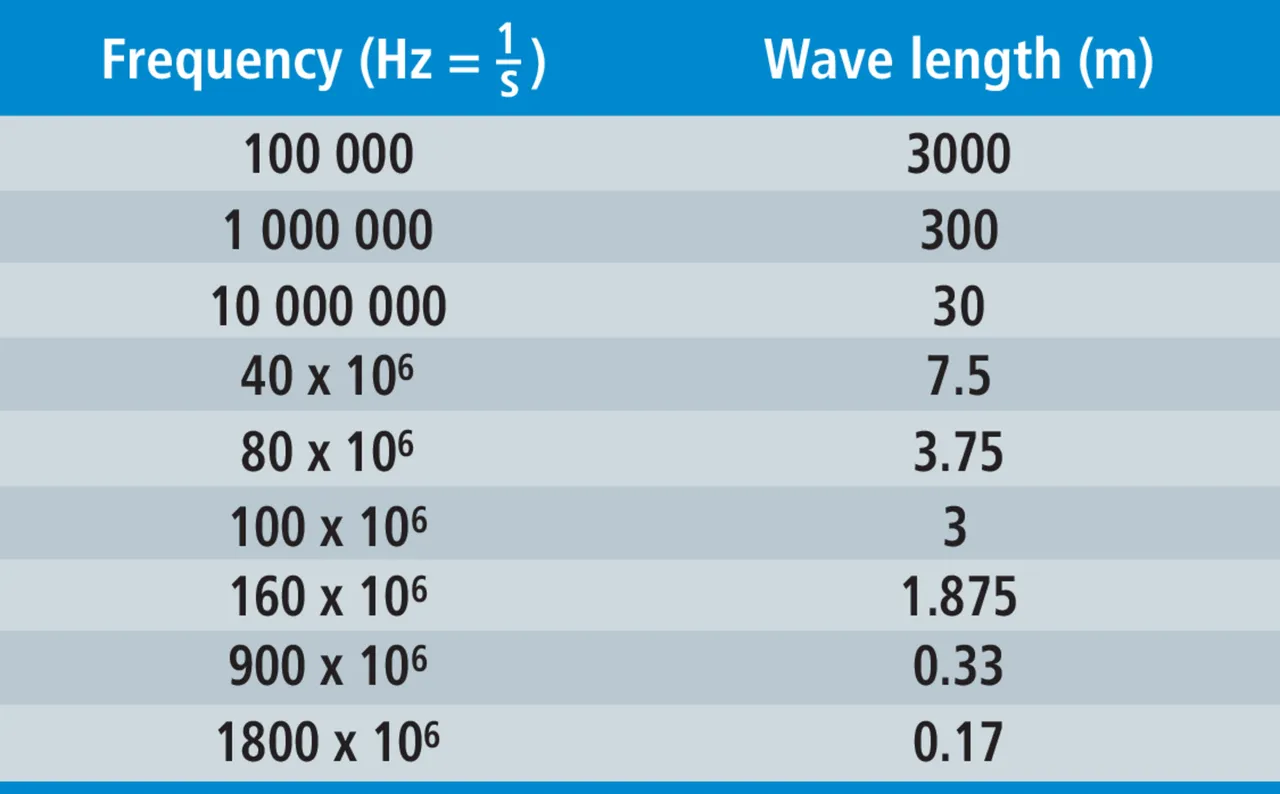

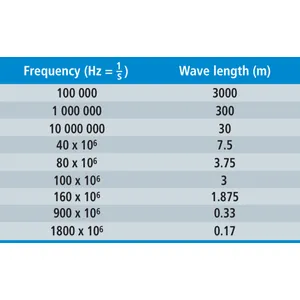

áttekintő táblázat látható
lorem ipsum

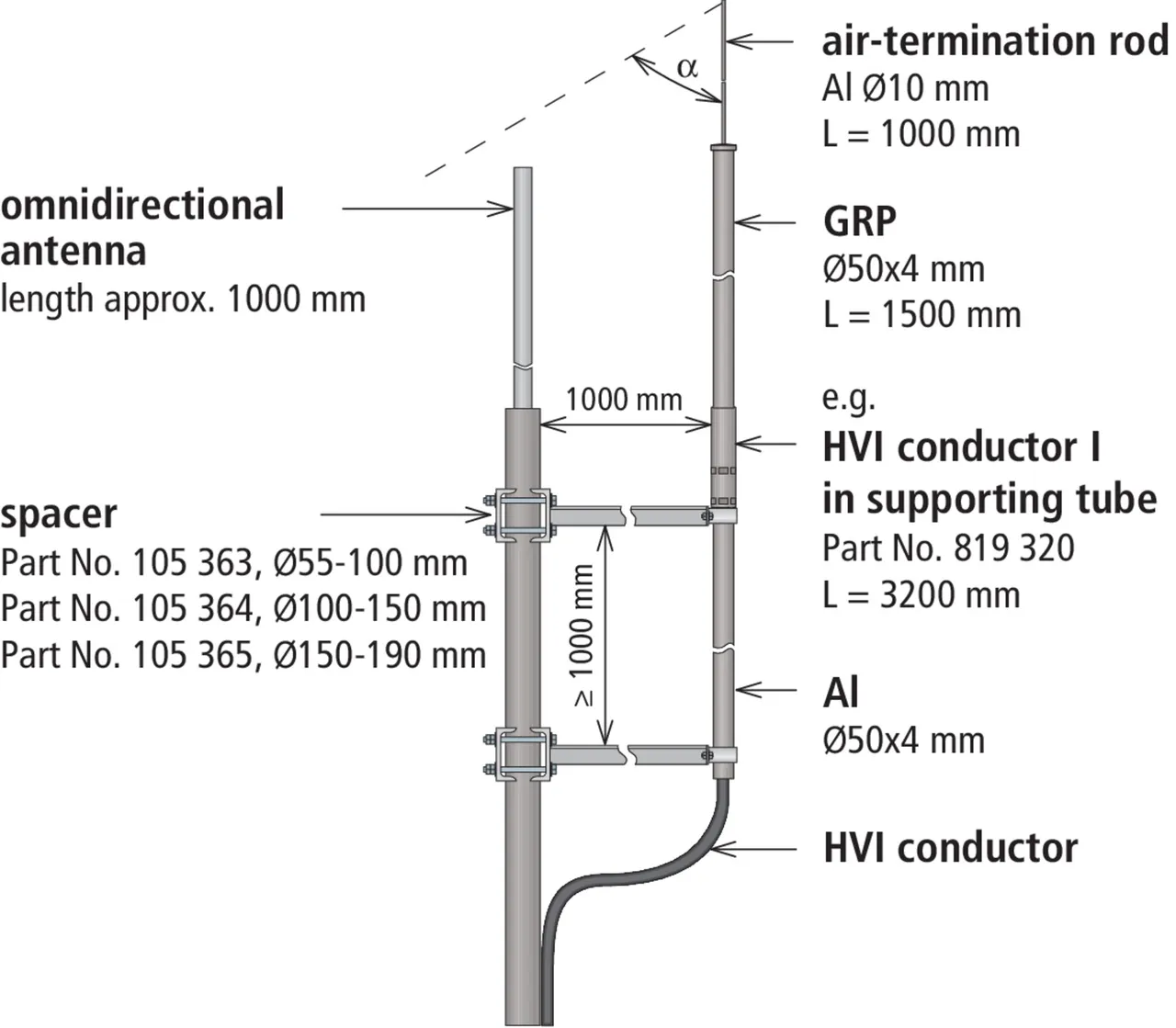

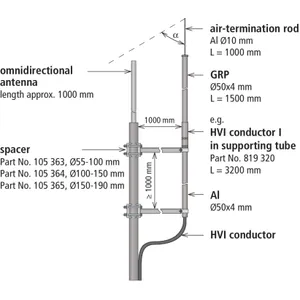

1. ábra: Omni antenna hossz 1000 mm példaszerű felépítése
lorem ipsum

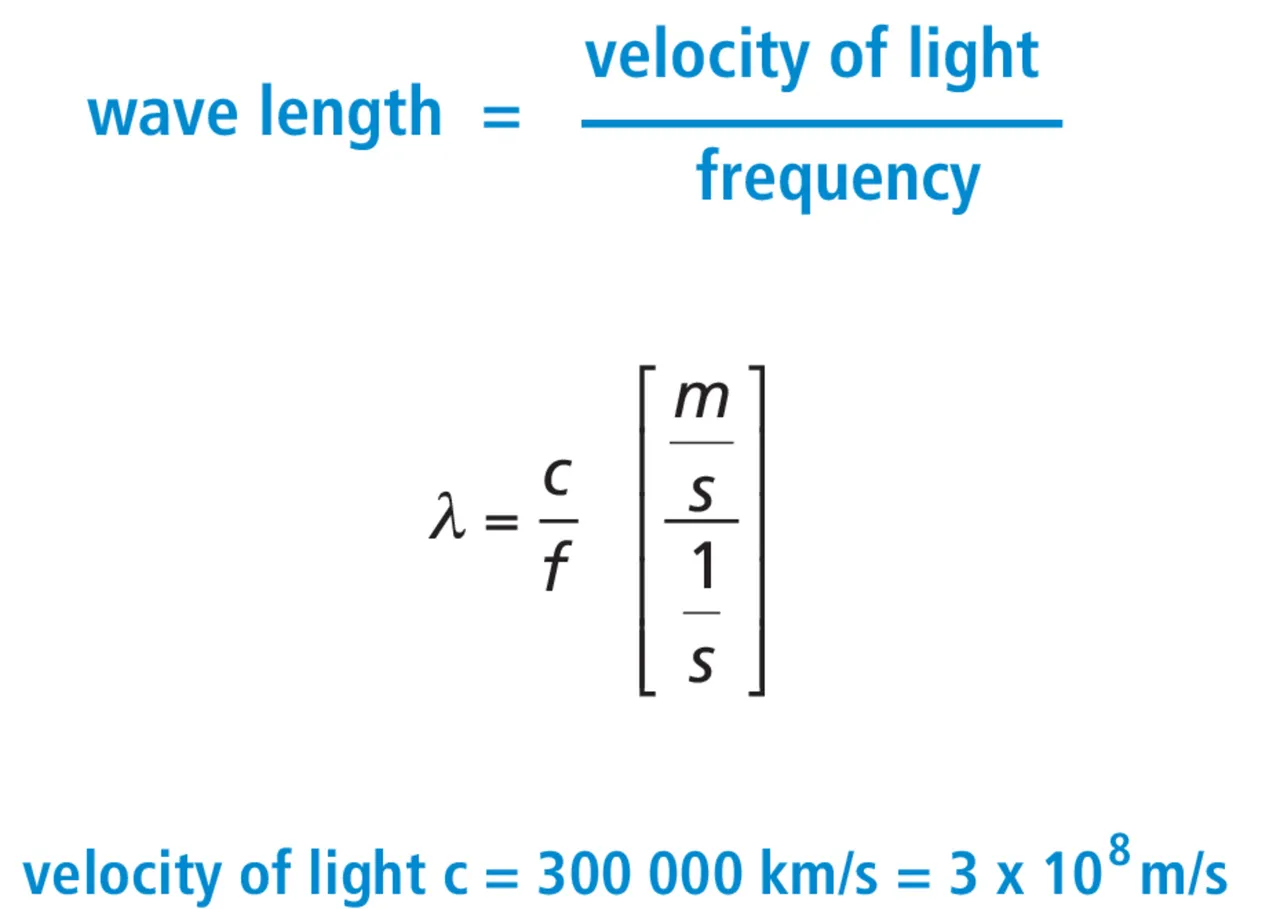

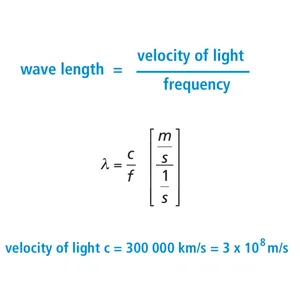

A hullámhossz számítása
lorem ipsum

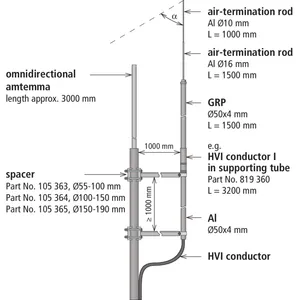

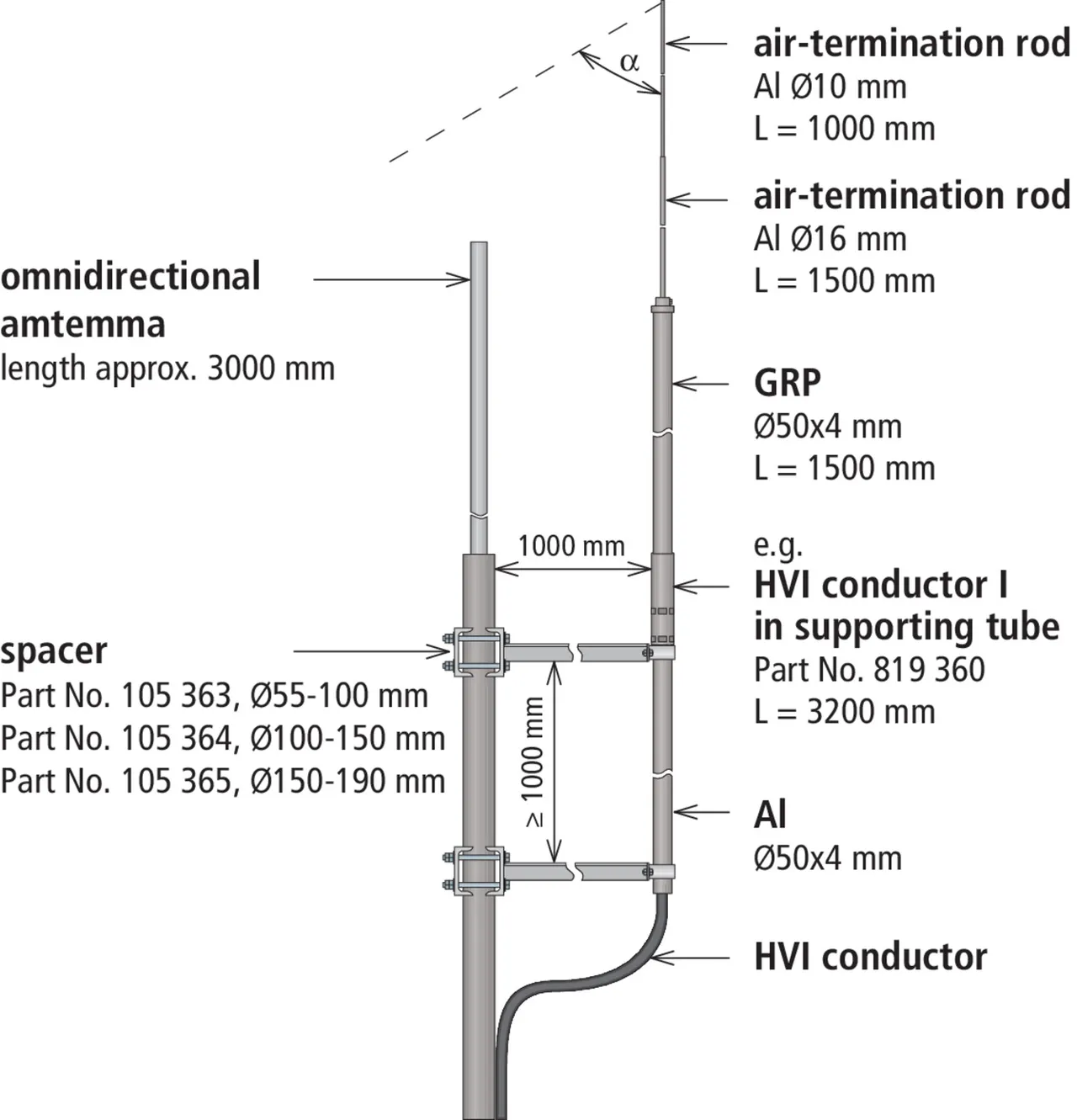

2. ábra: Omni-antenna hossz 3000 mm példaszerű felépítése
lorem ipsum

Távtartók DEHN-Combi támasztócsövekhez belül és/vagy kívül fektetett HVI vezetékkel, antennaárbocra szerelve.

3 Termékek

Cikkszám 105363 AH D50 1000 D55.100 STTZN

GTIN 4013364106031, Vámtarifa szám (EU): 85389099, Bruttó súly: 8.87 kg, PU: 1.00 db.

Képek

További információ

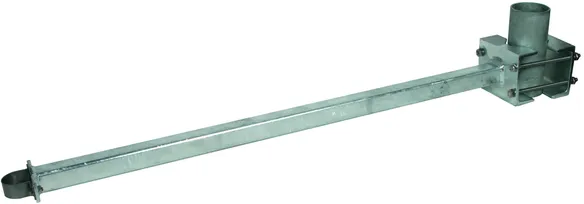

Távtartók omni- antennákhoz befogási tartomány 55-100 mm St/tZn
Távtartók omni-antennákhoz a támasztócső-szerkezet
távolságra rögzítéséhez az antennaárbocon DEHNiso-Combi
támasztócsövek számára belül és/vagy kívül
fektetett HVI power vezetékkel.
Az elszigetelt fogóberendezésnél támasztócsövenként
legalább két távtartót kell felszerelni.
A távtartók az
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) szerint vannak méretezve.
Tartó / négyszögű cső anyaga: St/tZn
Befogási tartomány (Ø árboc): 55-100 mm
Támasztócső befogási tartomány: 50 mm
Távtartó elem hossza: 1000 mm
Méret: 140 x 120 x 55 mm

Gyártó: DEHN
Típus: AH D50 1000 D55.100 STTZN
Cikksz.: 105363
vagy egyenértékű.



Műszaki adatok

Tartó / négyszögű cső anyaga St/tZn
Befogási tartomány (Ø árboc) 55-100 mm
Támasztócső befogási tartomány 50 mm
Távtartó elem hossza 1000 mm
Méret (sz1 x ma1 x mé1) 140 x 120 x 55 mm

A 105363 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 105363 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 105364 AH D50 1000 D100.150 STTZN

GTIN 4013364106048, Vámtarifa szám (EU): 85389099, Bruttó súly: 10.85 kg, PU: 1.00 db.

Képek

További információ

Távtartók omni-antennákhoz befogási tartomány 100-150 mm St/tZn
Távtartók omni-antennákhoz a támasztócső-szerkezet
távolságra rögzítéséhez az antennaárbocon DEHNiso-Combi
támasztócsövek számára belül és/vagy kívül
fektetett HVI power vezetékkel.
Az elszigetelt fogóberendezésnél támasztócsövenként
legalább két távtartót kell felszerelni.
A távtartók az
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) szerint vannak méretezve.
Tartó / négyszögű cső anyaga: St/tZn
Befogási tartomány (Ø árboc): 100-150 mm
Támasztócső befogási tartomány: 50 mm
Távtartó elem hossza: 1000 mm
Méret: 190 x 140 x 60 mm

Gyártó: DEHN
Típus: AH D50 1000 D100.150 STTZN
Cikksz.: 105364
vagy egyenértékű.



Műszaki adatok

Tartó / négyszögű cső anyaga St/tZn
Befogási tartomány (Ø árboc) 100-150 mm
Támasztócső befogási tartomány 50 mm
Távtartó elem hossza 1000 mm
Méret (sz1 x ma1 x mé1) 190 x 140 x 60 mm

A 105364 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 105364 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 105365 AH D50 1000 D150.190 STTZN

GTIN 4013364106055, Vámtarifa szám (EU): 85389099, Bruttó súly: 14.63 kg, PU: 1.00 db.

Képek

További információ

Távtartók omni-antennákhoz befogási tartomány 150-190 mm St/tZn
Távtartók omni-antennákhoz a támasztócső-szerkezet
távolságra rögzítéséhez az antennaárbocon DEHNiso-Combi
támasztócsövek számára belül és/vagy kívül
fektetett HVI power vezetékkel.
Az elszigetelt fogóberendezésnél támasztócsövenként
legalább két távtartót kell felszerelni.
A távtartók az
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) szerint vannak méretezve.
Tartó / négyszögű cső anyaga: St/tZn
Befogási tartomány (Ø árboc): 150-190 mm
Támasztócső befogási tartomány: 50 mm
Távtartó elem hossza: 1000 mm
Méret: 230 x 180 x 70 mm

Gyártó: DEHN
Típus: AH D50 1000 D150.190 STTZN
Cikksz.: 105365
vagy egyenértékű.



Műszaki adatok

Tartó / négyszögű cső anyaga St/tZn
Befogási tartomány (Ø árboc) 150-190 mm
Támasztócső befogási tartomány 50 mm
Távtartó elem hossza 1000 mm
Méret (sz1 x ma1 x mé1) 230 x 180 x 70 mm

A 105365 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 105365 terméket hozzáadtuk a kosárhoz.

Webshop indítása
