Meghajlított felfogócsúcsok

Pl. fotovoltaikus szabadtéri rendszerek vagy fotovoltaikus rendszerrel ellátott carport védelmére közvetlen villámcsapással szemben.

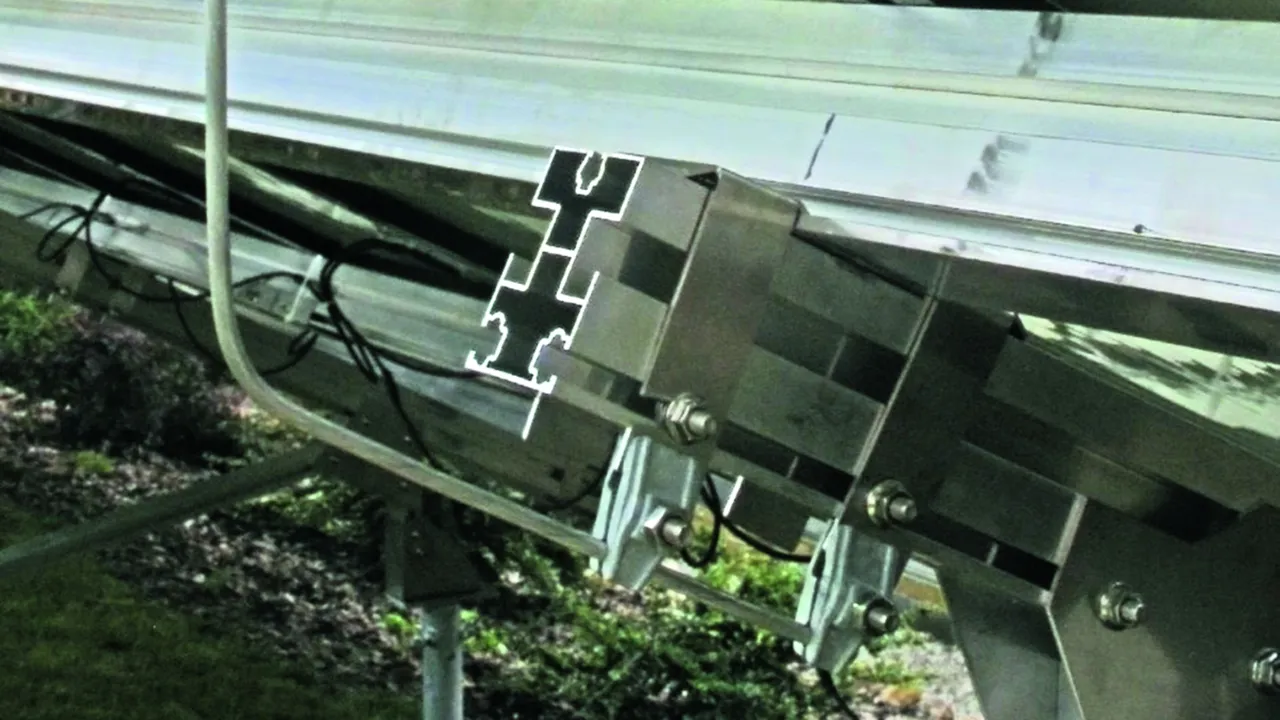

A felfogócsúcs rögzítése egyidejű villámáram-levezetőképes kontaktálással két korckapcson át történik, pl. a fotovoltaik-modulok fémes tartószerkezetén.

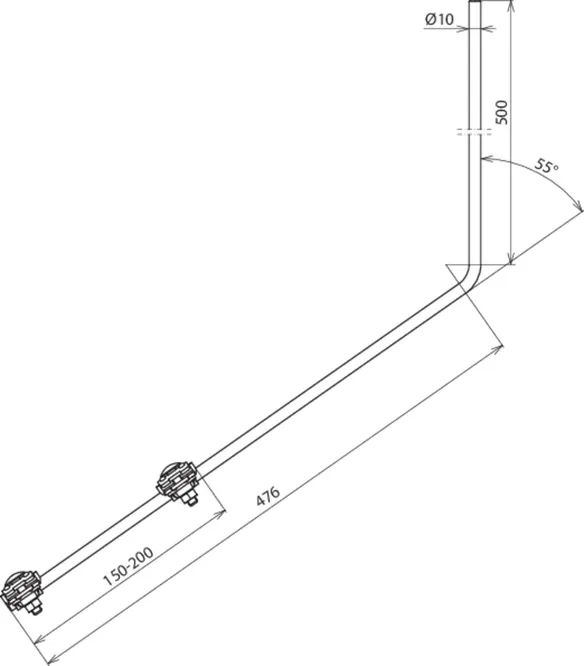

A tartószerkezetre szerelésnél a két korckapocs között 15-20 cm távolságot, valamint 80-85 cm szabad hosszúságot kell figyelembe venni. A felfogócsúcsok az Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) szerint vannak méretezve.

Szakszerű szerelésnél adott a mechanikus szilárdság és a 100 kA (10/350 µs) villámáram-levezetőképesség.

A felfogócsúcs adott esetben illeszthető a fotovoltaikus rendszer dőlésszögéhez. A szabványos kivitel 55°-ban hajlított. Ez megfelel a fotovoltaikus rendszer 35°-os dőlésszögének.

Felfogócsúcs két korckapoccsal együtt (cikkszám 365 031)

Korckapcsok befogási tartománya 0,7-8 mm.

1 Termék

Cikkszám 101110 FSPS 10 1000 W55 FK AL

GTIN 4013364138704, Vámtarifa szám (EU): 85389099, Bruttó súly: 305.00 g, PU: 1.00 db.

Képek

További információ

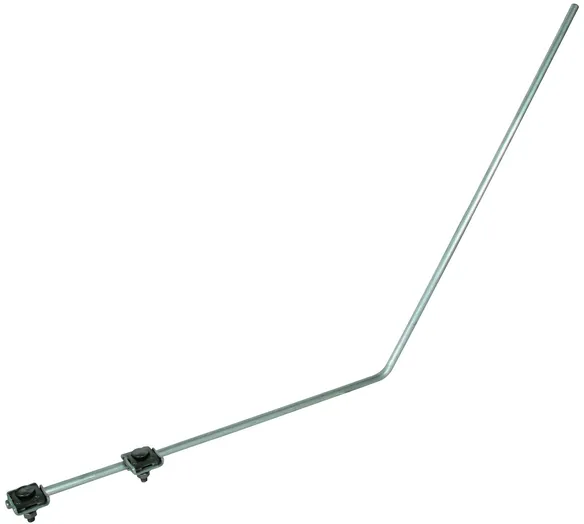

Felfogócsúcs hajlított két korckapoccsal együtt
Felfogócsúcs pl. fotovoltaikus szabadtéri rendszerek
vagy fotovoltaikus rendszerrel ellátott carport védelmére közvetlen
villámcsapással szemben, két korckapoccsal együtt (cikkszám 365 031)
Korckapcsok befogási tartománya 0,7-8 mm
A szabványos kivitel 55°-ban hajlított.
Ez megfelel a fotovoltaikus rendszer 35°-os dőlésszögének.
A felfogócsúcsok az Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) szerint
max. 224 km/h széllökés sebességre vannak méretezve.
Teljes hosszúság: 1000 mm
Anyag: Al
Átmérő Ø: 10 mm

Gyártó: DEHN
Típus: FSPS 10 1000 W55 FK AL
Cikksz.: 101110
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Teljes hosszúság 1000 mm
Anyag Al
Átmérő Ø 10 mm
Max. széllökés sebesség 224 km/h

A 101110 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 101110 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Felfogócsúcs külön

Kombináláshoz pl. acéltartók csatlakozókapcsaival.

1 Termék

Cikkszám 101010 FSP 10 1000 W55 AL

GTIN 4013364138698, Vámtarifa szám (EU): 85389099, Bruttó súly: 208.00 g, PU: 10.00 db.

Képek

További információ

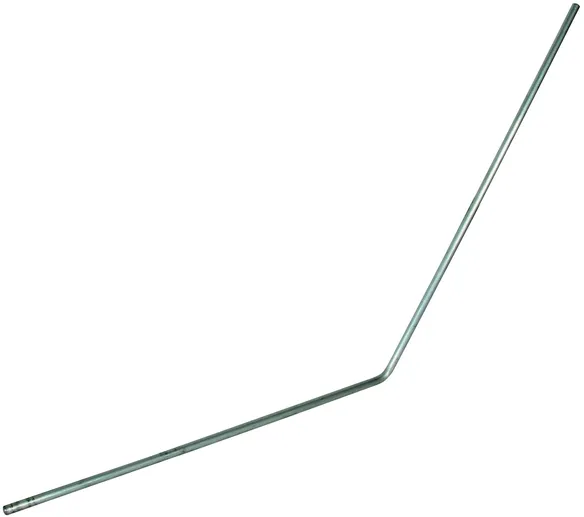

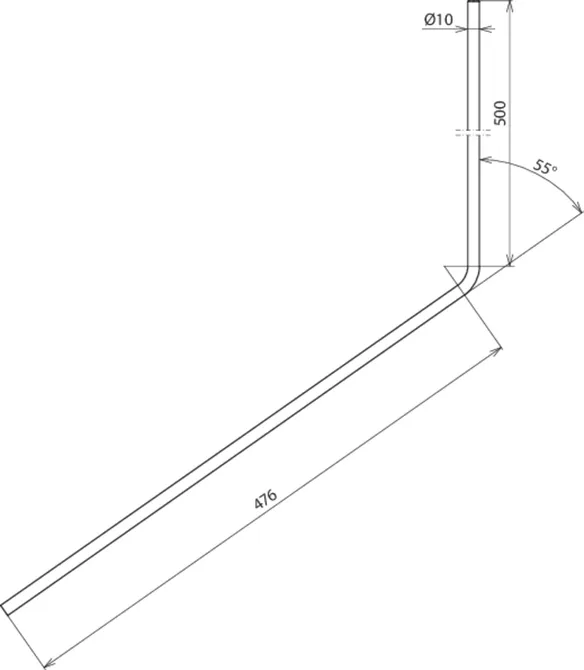

Felfogócsúcs hajlított
Felfogócsúcsok pl. fotovoltaikus szabadtéri rendszerek
vagy fotovoltaikus rendszerrel ellátott carport védelmére
közvetlen villámcsapással szemben kombináláshoz pl. acéltartók csatlakozókapcsaival
A szabványos kivitel 55°-ban hajlított.
Ez megfelel a fotovoltaikus rendszer 35°-os dőlésszögének.
A felfogócsúcsok az Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) szerint
max. 224 km/h széllökés sebességre vannak méretezve.
Teljes hosszúság: 1000 mm
Anyag: Al
Átmérő Ø: 10 mm

Gyártó: DEHN
Típus: FSP 10 1000 W55 AL
Cikksz.: 101010
vagy egyenértékű.



Műszaki adatok

Teljes hosszúság 1000 mm
Anyag Al
Átmérő Ø 10 mm
Max. széllökés sebesség 224 km/h
