EXFS 100 / EXFS 100 KU

Üzemszerűen leválasztott berendezéselemek közvetett összekapcsolásához/földeléséhez villámcsapás esetén
Kivitel a villámvédelem-potenciálkiegyenlítés számára a DIN EN 62305 / VDE 0185 szerint RB-s térben

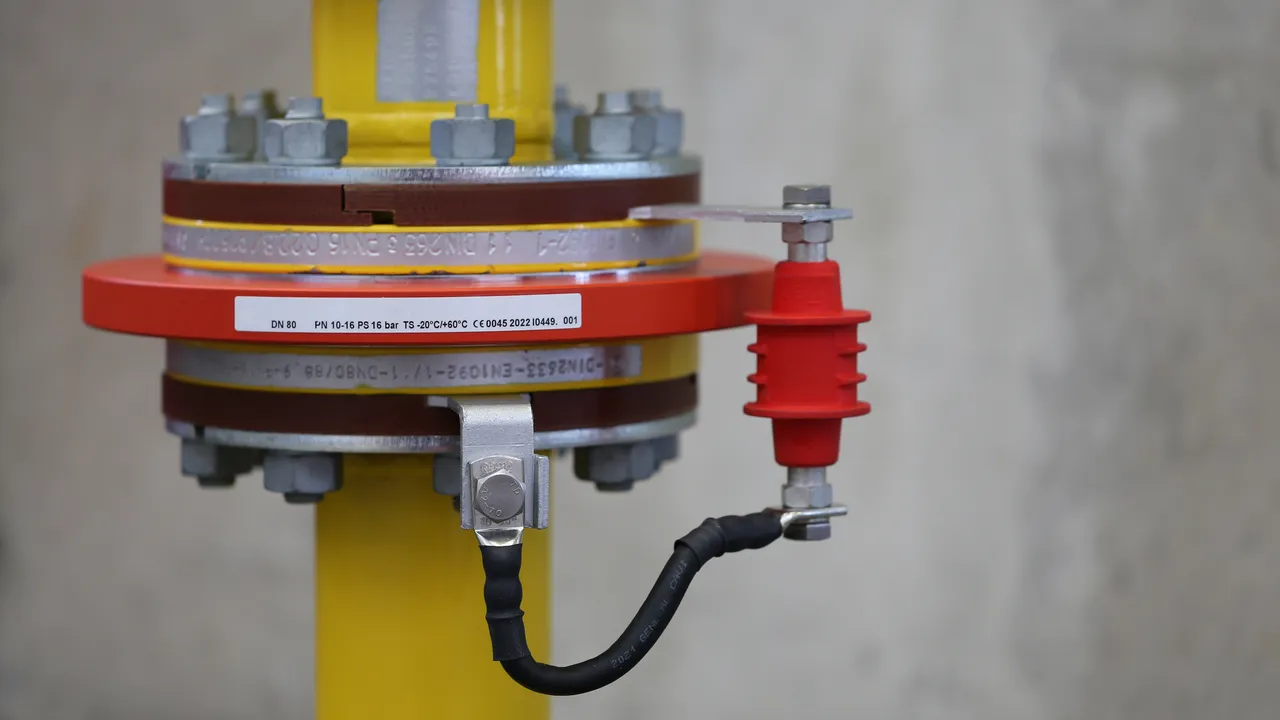

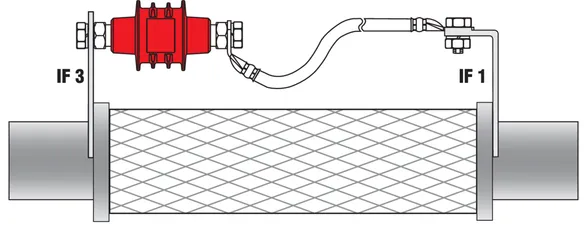

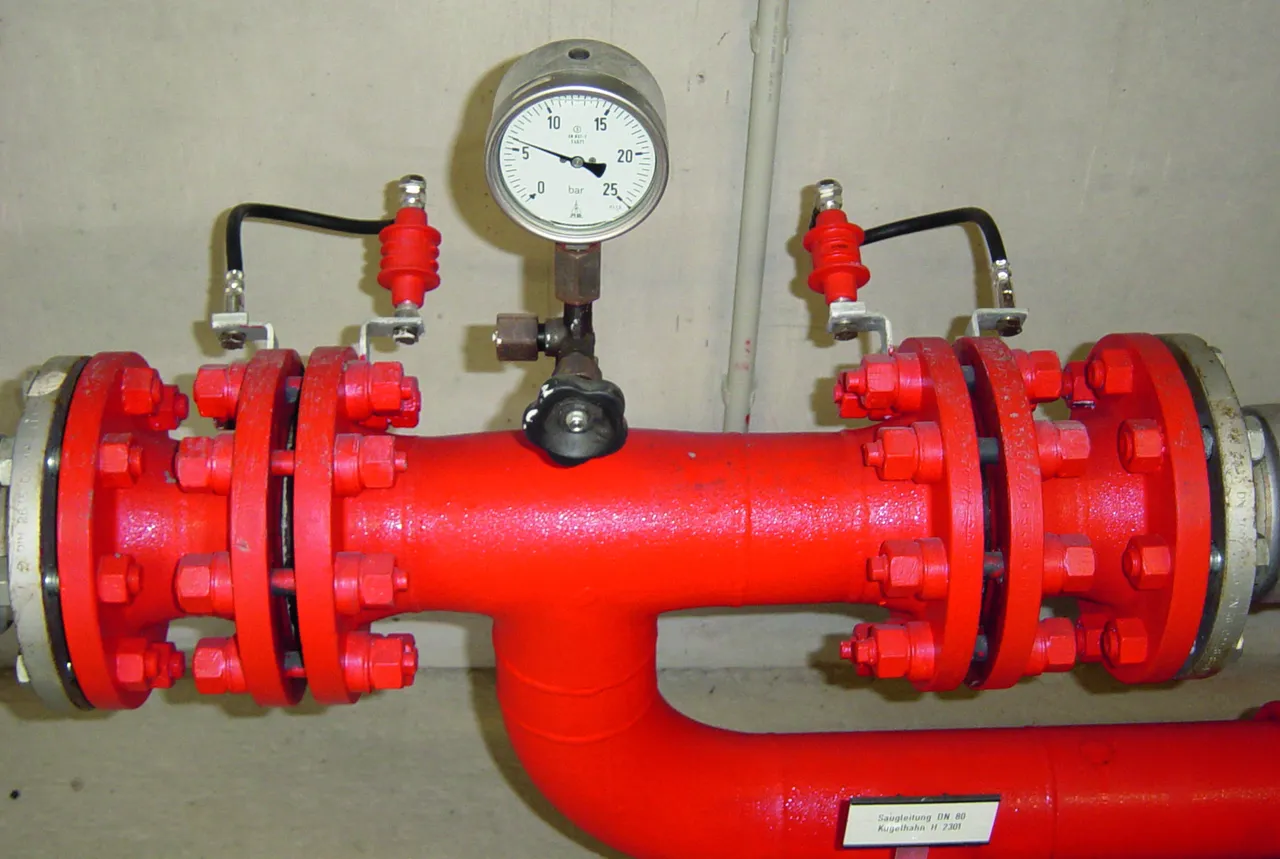

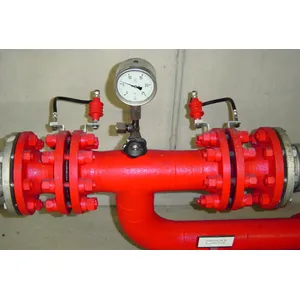

Szigetelődarabok, szigetelőkarimák stb. áthidalására katódosan korrózióvédett csőszakaszokban
A biztonságos alkalmazáshoz robbanásvédelmi 1. zónában (Gázok), ill. 21. zónában (Porok)
Különösen alacsony megszólalási feszültség
Különösen nagy váltóáram szilárdság
Jóváhagyás ATEX 2014/34/EU, IECEx, UL és Inmetro irányelv szerint

Details

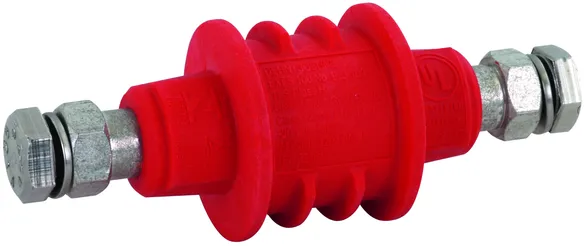

EXFS 100

Leválasztó szikraköz Ex- (RB-) tartomány számára műanyagköpennyel és csatlakozás-menetes persellyel M10.

1 Termék

Cikkszám 923100 EXFS 100

GTIN 4013364108325, Vámtarifa szám (EU): 85369010, Bruttó súly: 308.80 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

Ex leválasztó szikraköz EXFS 100
Ex leválasztó szikraköz EXFS 100
IEC 62561-3:2011 (81/387/CDV) / EN 62561-3
villámvédelem-potenciálkiegyenlítéshez a
DIN VDE 0185-305-3 szerint,
robbanásveszélyes környezetben való alkalmazásra, 1., ill. 21. zónáig.
IECEx / ATEX tanúsított (2014/34/EU) IECEx
Ex-jelölés az alábbiak szerint
IEC / EN 60079: Gázok II 2G Ex d IIC T6
IEC / EN 61241: Porok II 2D Ex tD A21 IP67 T 80°C szerint
Villámáram impulzus (10/350): 100 kA
Villámáram-vezetőképességi osztály az IEC 62561-3:2011 szerint
(81/387/CDV) / EN 50 164-3: H
Névleges levezetési lökőáram (8/20): 100 kA
Névleges megszólalási lökőfeszültség: <= 1,25 kV
Megszólalási váltakozó feszültség (50 Hz): <= 0,5 kV
Névleges álló váltakozó feszültség (50 Hz): <= 250 V
Névleges levezetési áram (50 Hz) 500 A / 0,2 sec. (Tu <= 45°C)
Védettségi fajta: IP67
Burkolat csatlakoztatása: mindkét oldali
csatlakozócsavar M10 x 25 és rugós alátét

Gyártó: DEHN
Típus: EXFS 100
Cikksz.: 923100
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

Leválasztó szikraköz az EN 62561-3 / ... IEC 62561-3 szerint	igen
Villám-lökőáram (10/350 µs) (I_imp )	100 kA
Villámáram-vezetőképességi osztály	H
Névleges megszólalási lökőfeszültség (U_{r imp} )	≤ 1,25 kV
Védettségi fajta	IP 67
Tanúsítványok	UL, Inmetro

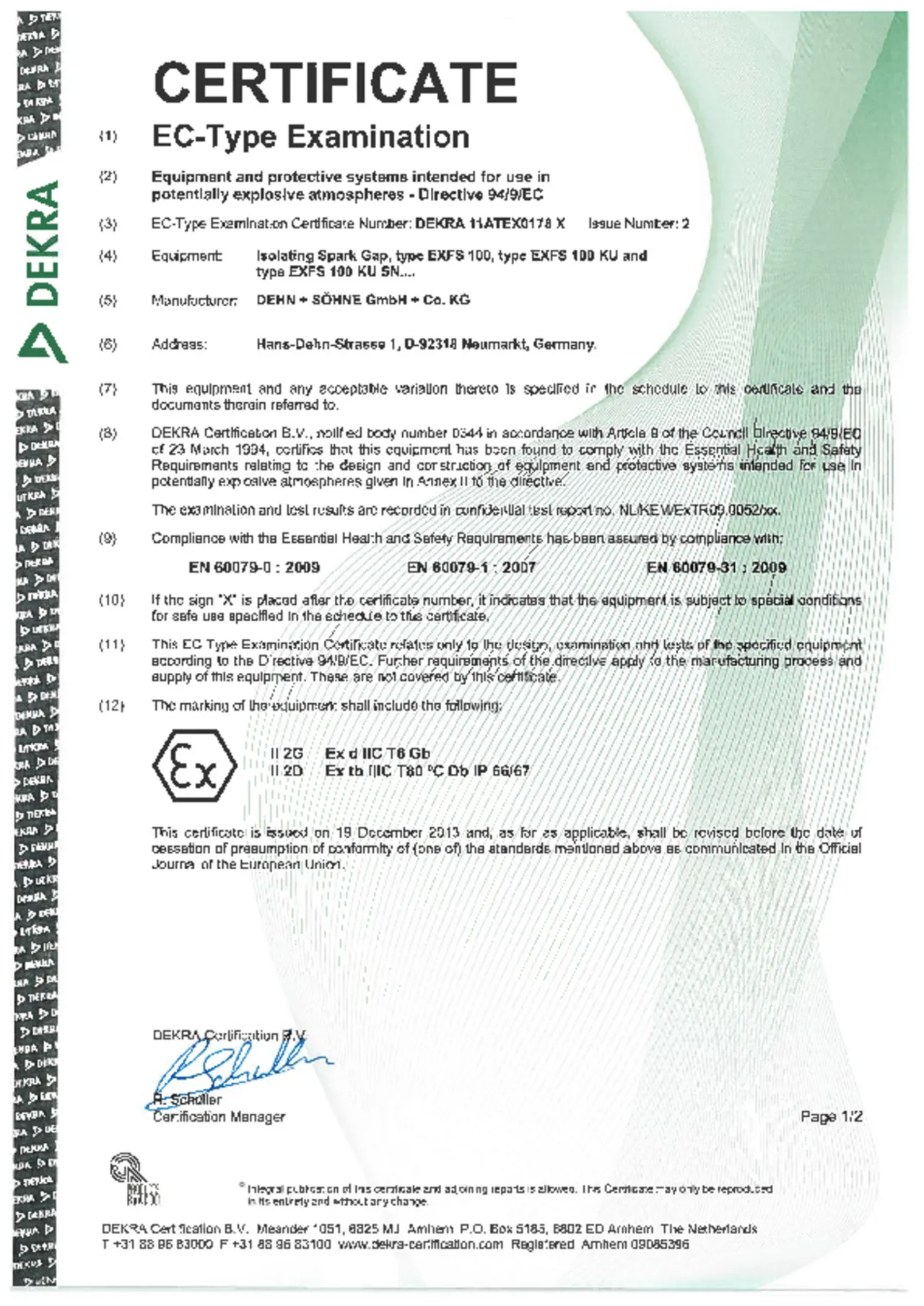

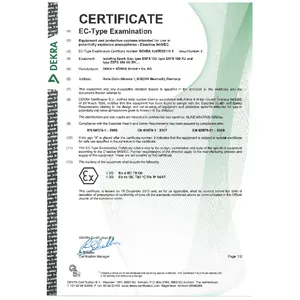

ATEX-jóváhagyások	DEKRA 11ATEX0178 X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-1 szerint: Gázok	II 2 G Ex db IIC T6 Gb
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-31 szerint: Porok	II 2 D Ex tb IIIC T80 °C Db IP 66/67

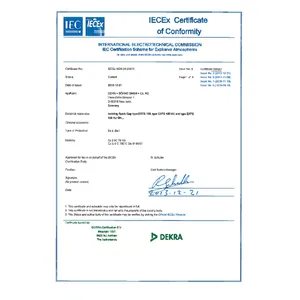

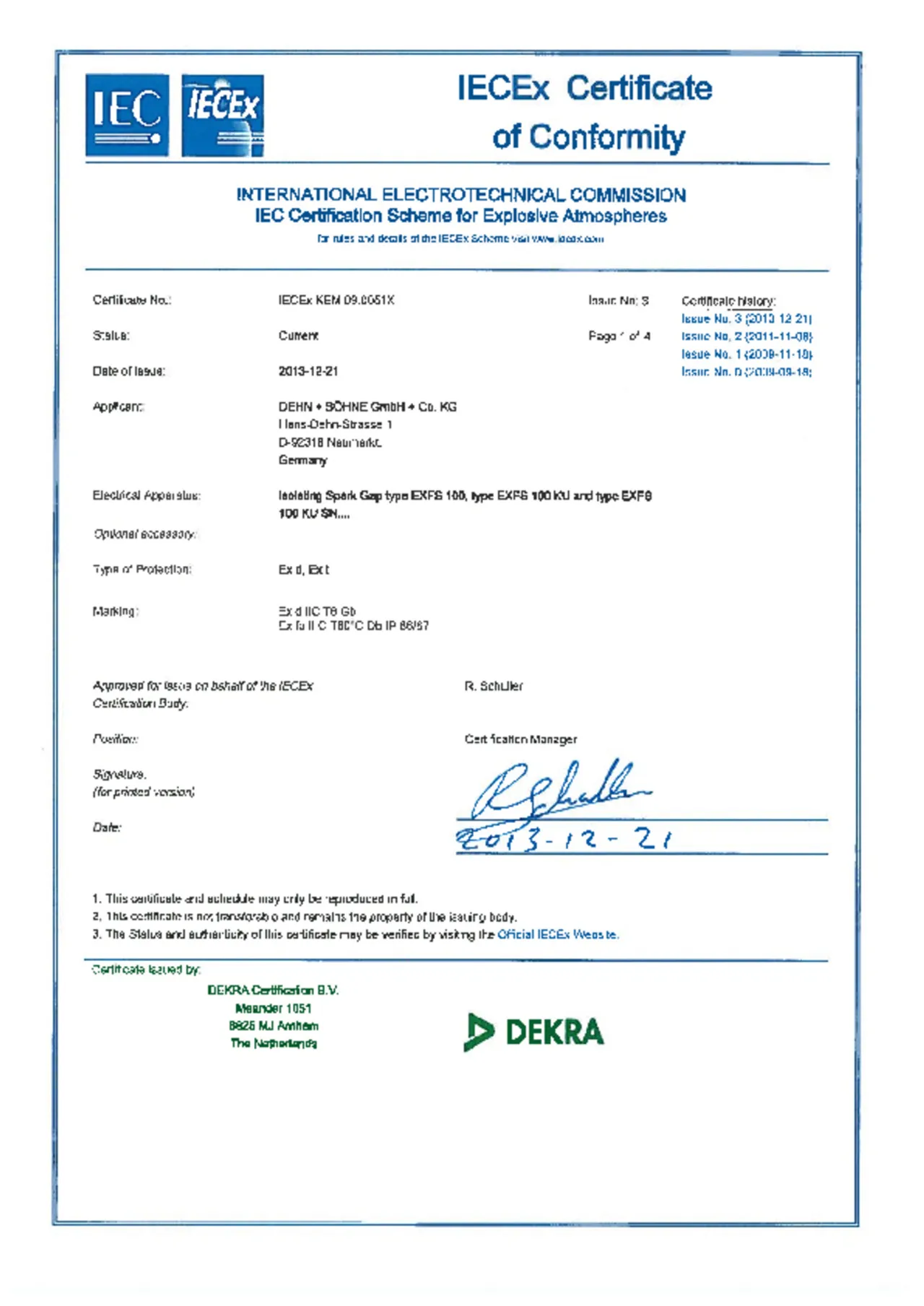

IECEx-jóváhagyások	IECEx KEM 09.0051X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-1 szerint: Gázok	Ex db IIC T6 Gb
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-31 szerint: Porok	Ex tb IIIC T80 °C Db IP 66/67
Inmetro-jóváhagyások	TÜV 17.0698 X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-1 szerint: Gázok	Ex db IIC T6 Gb
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-31 szerint: Porok	Ex tb IIIC T80 °C Db IP 66/67

Leválasztó szikraköz az EN 62561-3 / ... IEC 62561-3 szerint	igen
Villám-lökőáram (10/350 µs) (I_imp )	100 kA
Villámáram-vezetőképességi osztály	H
Névleges álló váltakozó feszültség (50 / 60 Hz) (U_wAC )	250 V
Névleges álló egyenfeszültség (U_wDC )	354 V
Névleges megszólalási lökőfeszültség (U_{r imp} )	≤ 1,25 kV
Üzemi hőmérséklettartomány (T_U )	-20 °C ... +60 °C
Védettségi fajta	IP 67
Tanúsítványok	UL, Inmetro
ATEX-jóváhagyások	DEKRA 11ATEX0178 X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-1 szerint: Gázok	II 2 G Ex db IIC T6 Gb
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-31 szerint: Porok	II 2 D Ex tb IIIC T80 °C Db IP 66/67
IECEx-jóváhagyások	IECEx KEM 09.0051X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-1 szerint: Gázok	Ex db IIC T6 Gb
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-31 szerint: Porok	Ex tb IIIC T80 °C Db IP 66/67
Inmetro-jóváhagyások	TÜV 17.0698 X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-1 szerint: Gázok	Ex db IIC T6 Gb
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-31 szerint: Porok	Ex tb IIIC T80 °C Db IP 66/67

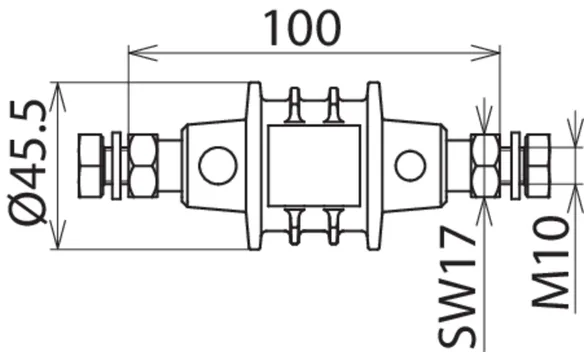

Burkolathossz	100 mm
Burkolatátmérő	45,5 mm
Burkolat anyaga	Műanyagköpeny
Burkolat csatlakoztatása	menetes persely M10, 2x M10x25 mm, 2x rugós alátét
Bővített műszaki adatok:	---------------------------------
– Névleges levezetési áram (50 / 60 Hz) (I_max )	500 A / 0,2 sec.
– Névleges levezetési lökőáram (8/20 µs) (I_n )	100 kA
– AC megszólalási feszültség (50 / 60 Hz) (U_aw )	≤ 0,5 kV

A 923100 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 923100 terméket hozzáadtuk a kosárhoz.

Webshop indítása

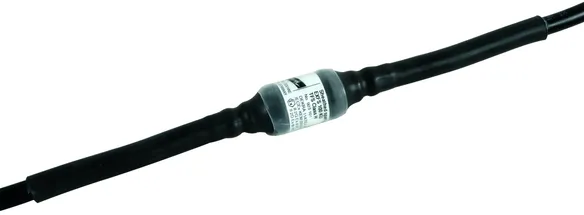

EXFS 100 KU

Ex- (RB-) leválasztó szikraköz csatlakozóvezetékkel föld feletti és föld alatti beszerelésre; vízálló zsugor; rövidíthető a lehetőleg rövid kábelhosszak elérésére.

1 Termék

Cikkszám 923101 EXFS 100 KU

GTIN 4013364108332, Vámtarifa szám (EU): 85369095, Bruttó súly: 2.14 kg, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

Ex leválasztó szikraköz EXFS 100 KU
Ex leválasztó szikraköz EXFS 100 KU
IEC 62561-3:2011 (81/387/CDV) / EN 62561-3

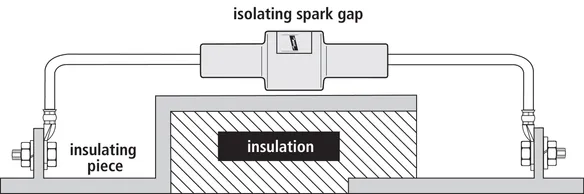

villámvédelem-potenciálkiegyenlítés számára (szigetelés védelme)
a DIN VDE 0185-305-3 szerint,
speciálisan robbanásveszélyes környezetben való alkalmazásra
1., ill. 21. zónáig, csatlakozóvezetékekkel föld feletti
és föld alatti beszerelésre
IECEx / ATEX tanúsított (2014/34/EU) IECEx
Ex-jelölés az alábbiak szerint
IEC / EN 60079: Gázok II 2G Ex d IIC T6
IEC / EN 61241: Porok II 2D Ex tD A21 IP67 T 80°C szerint
Villámáram impulzus (10/350): 100 kA
Villámáram-vezetőképességi osztály az IEC 62561-3:2011 szerint (81/387/CDV) / EN 50 164-3: H
Névleges levezetési lökőáram (8/20): 100 kA
Névleges megszólalási lökőfeszültség: <= 1,25 kV
Megszólalási váltakozó feszültség (50 Hz): <= 0,5 kV
Névleges álló váltakozó feszültség (50 Hz): <= 250 V
Névleges levezetési áram (50 Hz)
500 A / 0,2 sec. (Tu <= 45°C)
Védettségi fajta: IP67
Műanyag vízzáróan felhordva
Kábel: mindkét oldalon NYY-J 1 x 25 mm2, kb. 2 m hosszú

Gyártó: DEHN
Típus: EXFS 100 KU
Cikksz.: 923101
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

Leválasztó szikraköz az EN 62561-3 / ... IEC 62561-3 szerint	igen
Villám-lökőáram (10/350 µs) (I_imp )	100 kA
Villámáram-vezetőképességi osztály	H
Névleges megszólalási lökőfeszültség (U_{r imp} )	≤ 1,25 kV
Védettségi fajta	IP 67
ATEX-jóváhagyások	DEKRA 11ATEX0178 X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-1 szerint: Gázok	II 2 G Ex d IIC T6 Gb
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-31 szerint: Porok	II 2 D Ex tb IIIC T80 °C Db IP 66/67
IECEx-jóváhagyások	IECEx KEM 09.0051X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-1 szerint: Gázok	Ex d IIC T6 Gb
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-31 szerint: Porok	Ex tb IIIC T80°C Db IP 66/67
Inmetro-jóváhagyások	TÜV 17.0698 X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-1 szerint: Gázok	Ex db IIC T6 Gb
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-31 szerint: Porok	Ex tb IIIC T80 °C Db IP 66/67
Kábelhossz	2x kb. 2000 mm

Leválasztó szikraköz az EN 62561-3 / ... IEC 62561-3 szerint	igen
Villám-lökőáram (10/350 µs) (I_imp )	100 kA
Villámáram-vezetőképességi osztály	H
Névleges álló váltakozó feszültség (50 / 60 Hz) (U_wAC )	250 V
Névleges megszólalási lökőfeszültség (U_{r imp} )	≤ 1,25 kV
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +60 °C
Szerelési hőmérséklettartomány	-5 °C ... +50 °C
Védettségi fajta	IP 67
ATEX-jóváhagyások	DEKRA 11ATEX0178 X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-1 szerint: Gázok	II 2 G Ex d IIC T6 Gb
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-31 szerint: Porok	II 2 D Ex tb IIIC T80 °C Db IP 66/67
IECEx-jóváhagyások	IECEx KEM 09.0051X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-1 szerint: Gázok	Ex d IIC T6 Gb
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-31 szerint: Porok	Ex tb IIIC T80°C Db IP 66/67
Inmetro-jóváhagyások	TÜV 17.0698 X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-1 szerint: Gázok	Ex db IIC T6 Gb
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-31 szerint: Porok	Ex tb IIIC T80 °C Db IP 66/67

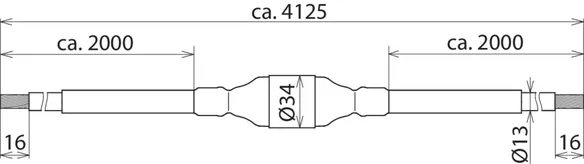

Burkolathossz	123 mm
Burkolatátmérő	34 mm
Burkolat anyaga	Műanyagköpeny; vízzáróan felhordva
Burkolat csatlakoztatása	NYY-J-1x25 mm²
Kábelhossz	2x kb. 2000 mm
Bővített műszaki adatok:	---------------------------------
– Névleges levezetési áram (50 / 60 Hz) (I_max )	500 A / 0,2 sec.
– Névleges levezetési lökőáram (8/20 µs) (I_n )	100 kA
– AC megszólalási feszültség (50 / 60 Hz) (U_aw )	≤ 0,5 kV
