DEHNventil modular
![](/thumbor/unsafe/fit-in/480x/filters:fill(ffffff,false):quality(98)/dehn.hu/store/f/48152443/HDVORSCHAU/956315a0001_16-9.jpg)
![](/thumbor/unsafe/fit-in/1280x720/filters:fill(ffffff,false):quality(98)/dehn.hu/store/f/48152443/HDVORSCHAU/956315a0001_16-9.jpg)
- Szikraköz alapú készreszerelt 1.típus +2.típus +3.típusú kombinált-levezető, mely alapmodulból és dugaszolható védőmodulból áll
- RAC szikraközös technológia mely nagyfokú védelmet biztosít a végkészülékek számára
- Szelektív 20A gG olvadóbiztosítókkal akár 50kAeff rövidzárlati áramig
- Villámáram-levezetési képesség akár 100 kA (10/350 μs)
- Végkészülék védelmet tesz lehetővé
- Működési állapot/hiba jelzése zöld/piros színnel a kémlelő ablakban
- Szerszámnélküli, egyszerű védőmodul csere, modul zár/kioldó szerkezet segítségével
Details
![](/thumbor/unsafe/fit-in/300x300/filters:fill(ffffff,false):quality(98)/dehn.hu/store/f/48152444/HDVORSCHAU/954315a0004.jpg)
![lorem ipsum](/thumbor/unsafe/fit-in/1280x/filters:fill(ffffff,false):quality(98)/dehn.hu/store/f/48152444/HDVORSCHAU/954315a0004.jpg)

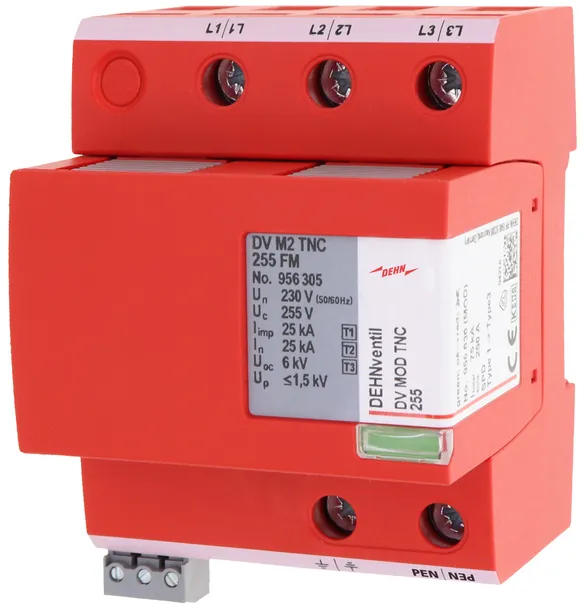

Cikkszám 956305 DV M2 TNC 255 FM
GTIN 4013364510586, Vámtarifa szám (EU): 85363090, Bruttó súly: 519.19 g, PU: 1.00 db.
Kifutott termék:Műszaki adatok
SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján | 1.típus+2.típus+3.típus/ I.osztály + II.osztály + III.osztály |
Legnagyobb folyamatos üzemi feszültség AC (UC ) | 255 V (50 / 60 Hz) |
Levezetési áramimpulzus (10/350 µs) [L1+L2+L3-PEN] (Itotal ) | 75 kA |
Levezetési áramimpulzus (10/350 µs) [L-PEN] (Iimp ) | 25 kA |
Védelmi feszültségszint (UP ) | ≤ 1,5 kV |
Max. előtétbiztosító (L) IK = 50 kAeff értékig | 250 A gG |
Tanúsítványok | VDE, KEMA, UL |
Jelzőérintkező / Érintkezőtípus | van / váltóérintkező |
Bővített műszaki adatok: | Alkalmazás kapcsolószekrényekben, ahol a független zárlati áram nagyobb mint 50 kAeff |
– Max. független zárlati áram | 100 kAeff (220 kAcsúcs) |

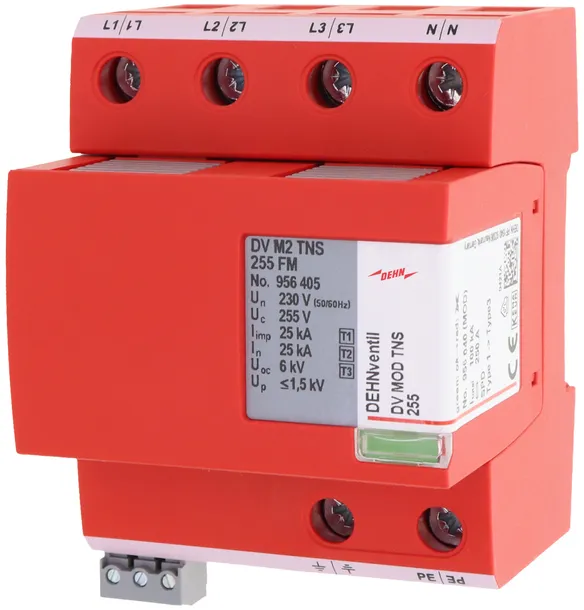

Cikkszám 956405 DV M2 TNS 255 FM
GTIN 4013364510562, Vámtarifa szám (EU): 85363090, Bruttó súly: 583.68 g, PU: 1.00 db.
Kifutott termék:Műszaki adatok
SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján | 1.típus+2.típus+3.típus/ I.osztály + II.osztály + III.osztály |
Legnagyobb folyamatos üzemi feszültség AC (UC ) | 255 V (50 / 60 Hz) |
Levezetési áramimpulzus (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) | 100 kA |
Levezetési áramimpulzus (10/350 µs) [L, N-PE] (Iimp ) | 25 kA |
Védelmi feszültségszint [L-PE]/[N-PE] (UP ) | ≤ 1,5 / ≤ 1,5 k |
Max. előtétbiztosító (L) IK = 50 kAeff értékig | 250 A gG |
Tanúsítványok | VDE, KEMA, UL |
Jelzőérintkező / Érintkezőtípus | van / váltóérintkező |
Bővített műszaki adatok: | Alkalmazás kapcsolószekrényekben, ahol a független zárlati áram nagyobb mint 50 kAeff |
– Max. független zárlati áram | 100 kAeff (220 kAcsúcs) |

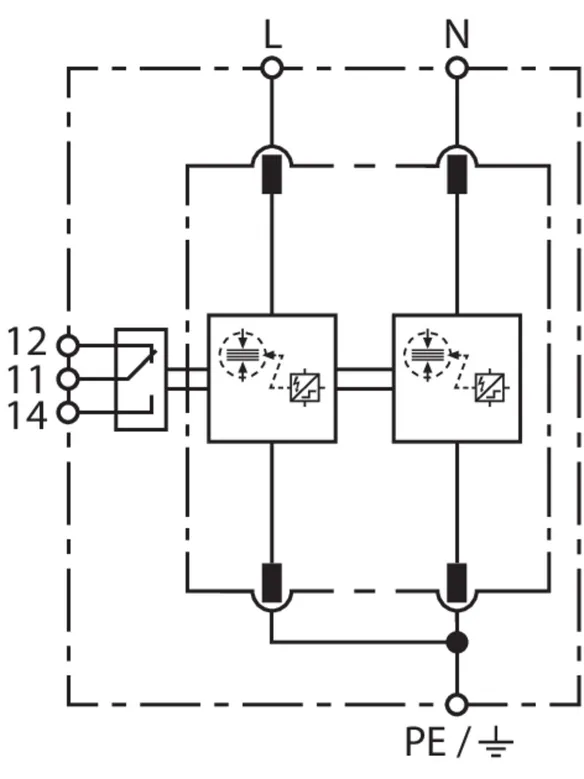

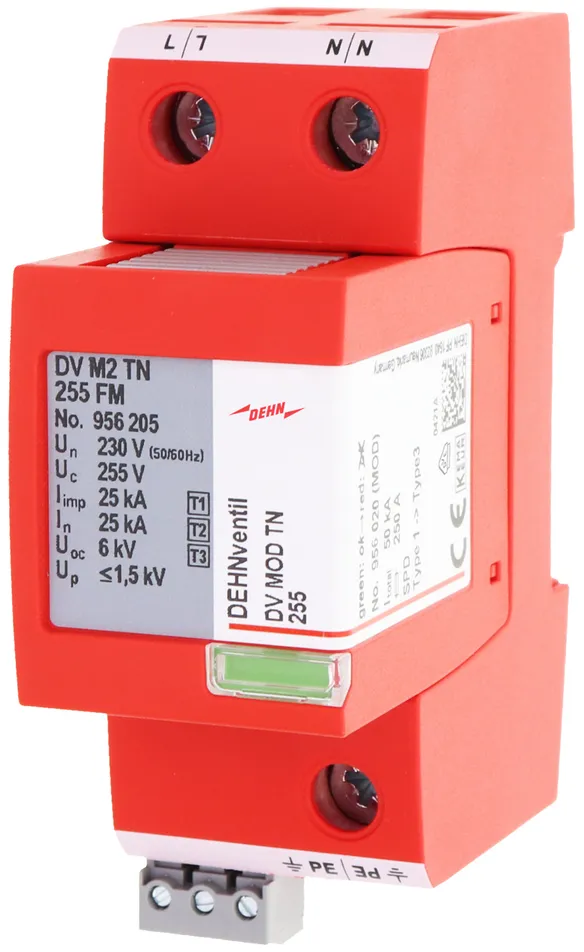

Cikkszám 956205 DV M2 TN 255 FM
GTIN 4013364510579, Vámtarifa szám (EU): 85363090, Bruttó súly: 311.29 g, PU: 1.00 db.
Kifutott termék:Műszaki adatok
SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján | 1.típus+2.típus+3.típus/ I.osztály + II.osztály + III.osztály |
Legnagyobb folyamatos üzemi feszültség AC (UC ) | 255 V (50 / 60 Hz) |
Levezetési áramimpulzus (10/350 µs) [L+N-PE] (Itotal ) | 50 kA |
Levezetési áramimpulzus (10/350 µs) [L, N-PE] (Iimp ) | 25 kA |
Védelmi feszültségszint [L-PE]/[N-PE] (UP ) | ≤ 1,5 / ≤ 1,5 kV |
Max. előtétbiztosító (L) IK = 50 kAeff értékig | 250 A gG |
Tanúsítványok | VDE, KEMA, UL |
Jelzőérintkező / Érintkezőtípus | van / váltóérintkező |
Bővített műszaki adatok: | Alkalmazás kapcsolószekrényekben, ahol a független zárlati áram nagyobb mint 50 kAeff |
– Max. független zárlati áram | 100 kAeff (220 kAcsúcs) |

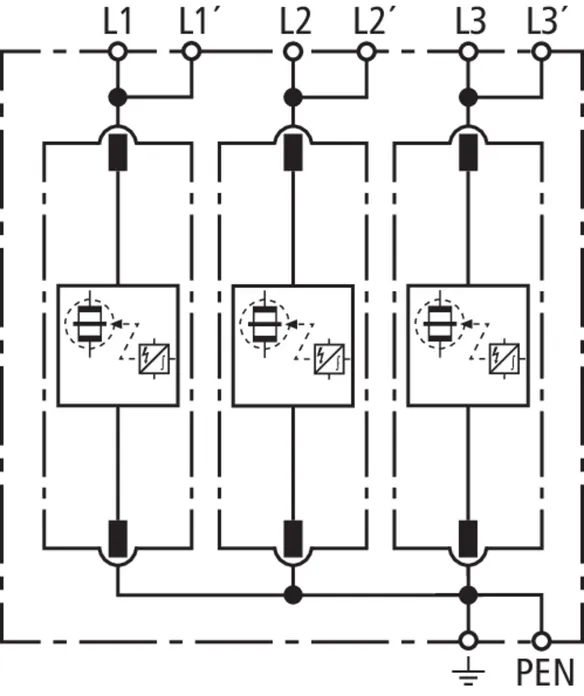

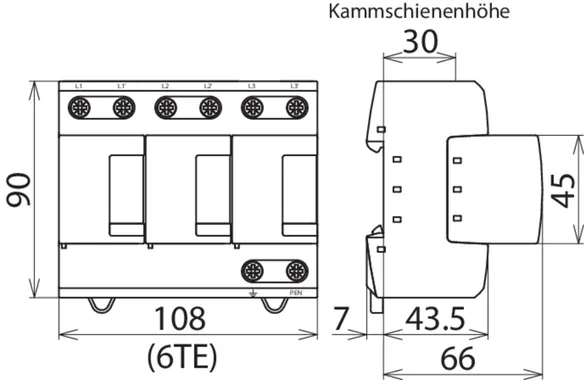

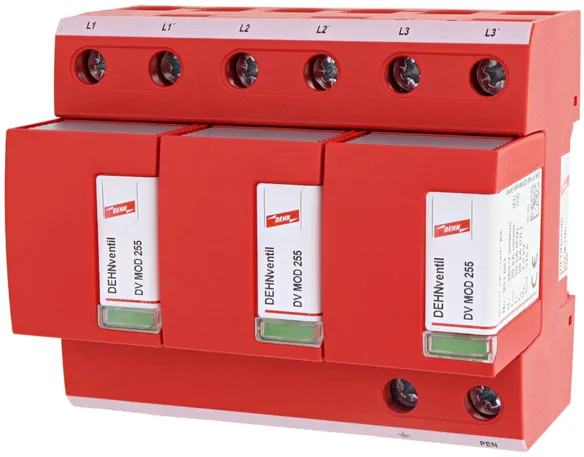

Cikkszám 951300 DV M TNC 255
GTIN 4013364108134, Vámtarifa szám (EU): 85363090, Bruttó súly: 1004.00 g, PU: 1.00 db.
Kifutott termék:Műszaki adatok
SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján | 1.típus + 2.típus/ I.osztály + II.osztály |
Legnagyobb folyamatos üzemi feszültség AC (UC ) | 264 V (50 / 60 Hz) |
Levezetési áramimpulzus (10/350 µs) [L1+L2+L3-PEN] (Itotal ) | 75 kA |
Levezetési áramimpulzus (10/350 µs) [L-PEN] (Iimp ) | 25 kA |
Védelmi feszültségszint (UP ) | ≤ 1,5 kV |
Max. előtétbiztosító (L) IK = 50 kAeff értékig | 315 A gG |
Tanúsítványok | KEMA, VDE, UL |
Bővített műszaki adatok: | Alkalmazás kapcsolószekrényekben, ahol a független zárlati áram nagyobb mint 50 kAeff |
– Max. független zárlati áram | 100 kAeff (220 kAcsúcs) |

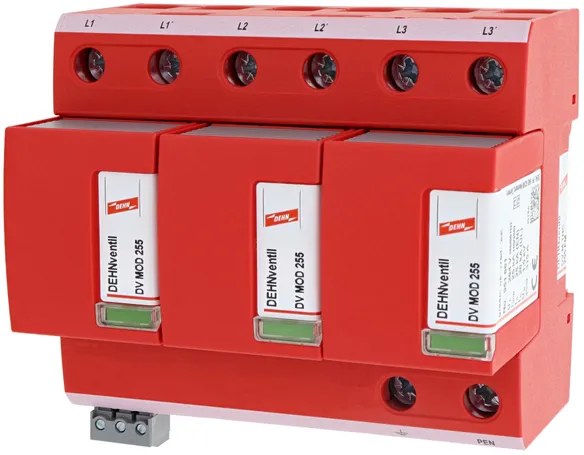

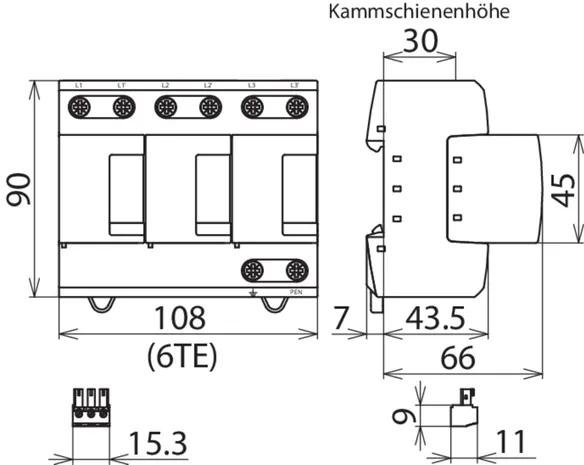

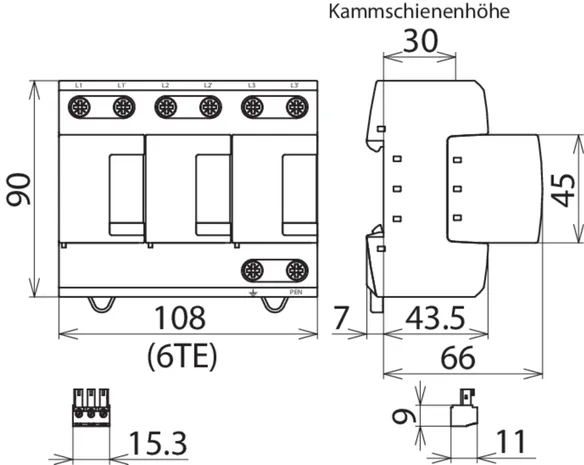

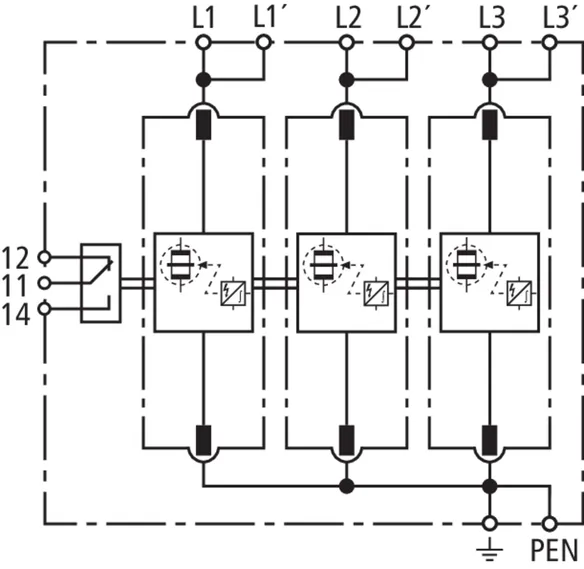

Cikkszám 951305 DV M TNC 255 FM
GTIN 4013364108141, Vámtarifa szám (EU): 85363090, Bruttó súly: 1020.00 g, PU: 1.00 db.
Kifutott termék:Műszaki adatok
SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján | 1.típus + 2.típus/ I.osztály + II.osztály |
Legnagyobb folyamatos üzemi feszültség AC (UC ) | 264 V (50 / 60 Hz) |
Levezetési áramimpulzus (10/350 µs) [L1+L2+L3-PEN] (Itotal ) | 75 kA |
Levezetési áramimpulzus (10/350 µs) [L-PEN] (Iimp ) | 25 kA |
Védelmi feszültségszint (UP ) | ≤ 1,5 kV |
Max. előtétbiztosító (L) IK = 50 kAeff értékig | 315 A gG |
Tanúsítványok | KEMA, VDE, UL |
Jelzőérintkező / Érintkezőtípus | váltóérintkező |
Bővített műszaki adatok: | Alkalmazás kapcsolószekrényekben, ahol a független zárlati áram nagyobb mint 50 kAeff |
– Max. független zárlati áram | 100 kAeff (220 kAcsúcs) |

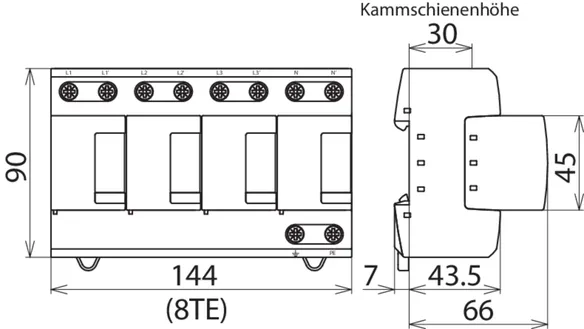

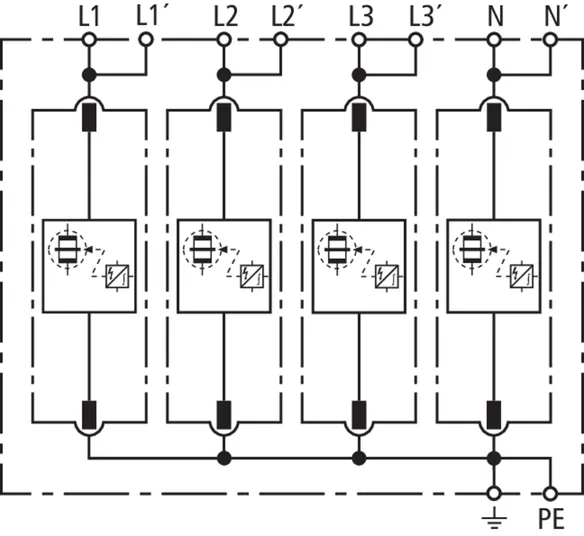

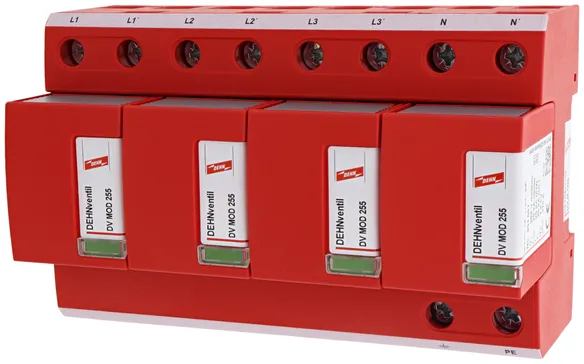

Cikkszám 951400 DV M TNS 255
GTIN 4013364108158, Vámtarifa szám (EU): 85363090, Bruttó súly: 1.40 kg, PU: 1.00 db.
Kifutott termék:Műszaki adatok
SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján | 1.típus + 2.típus/ I.osztály + II.osztály |
Legnagyobb folyamatos üzemi feszültség AC (UC ) | 264 V (50 / 60 Hz) |
Levezetési áramimpulzus (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) | 100 kA |
Levezetési áramimpulzus (10/350 µs) [L, N-PE] (Iimp ) | 25 kA |
Védelmi feszültségszint [L-PE]/[N-PE] (UP ) | ≤ 1,5 / ≤ 1,5 k |
Max. előtétbiztosító (L) IK = 50 kAeff értékig | 315 A gG |
Tanúsítványok | KEMA, VDE, UL |
Bővített műszaki adatok: | Alkalmazás kapcsolószekrényekben, ahol a független zárlati áram nagyobb mint 50 kAeff |
– Max. független zárlati áram | 100 kAeff (220 kAcsúcs) |

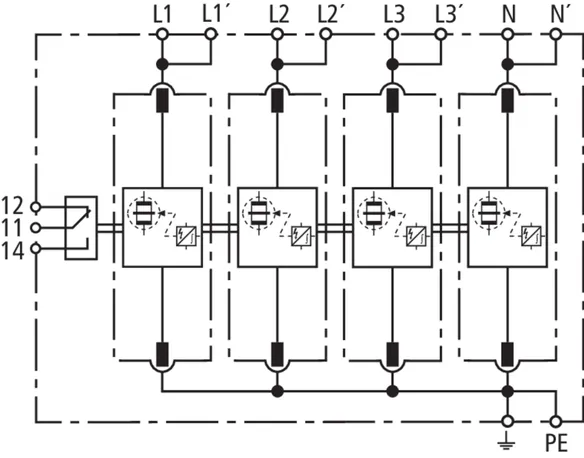

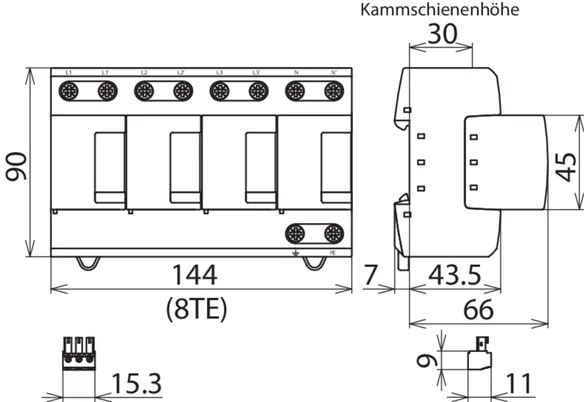

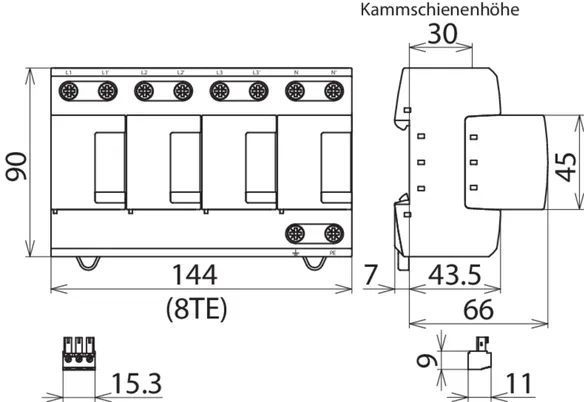

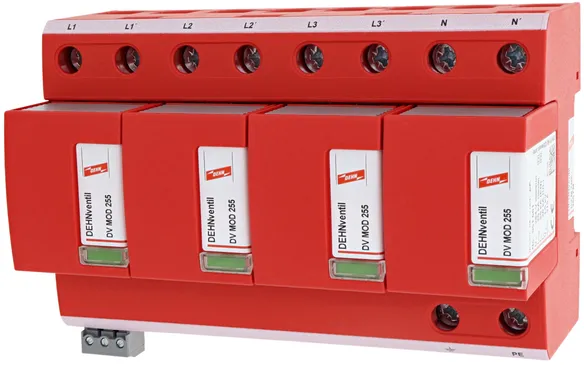

Cikkszám 951405 DV M TNS 255 FM
GTIN 4013364108165, Vámtarifa szám (EU): 85363090, Bruttó súly: 1.40 kg, PU: 1.00 db.
Kifutott termék:Műszaki adatok
SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján | 1.típus + 2.típus/ I.osztály + II.osztály |
Legnagyobb folyamatos üzemi feszültség AC (UC ) | 264 V (50 / 60 Hz) |
Levezetési áramimpulzus (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) | 100 kA |
Levezetési áramimpulzus (10/350 µs) [L, N-PE] (Iimp ) | 25 kA |
Védelmi feszültségszint [L-PE]/[N-PE] (UP ) | ≤ 1,5 / ≤ 1,5 k |
Max. előtétbiztosító (L) IK = 50 kAeff értékig | 315 A gG |
Tanúsítványok | KEMA, VDE, UL |
Jelzőérintkező / Érintkezőtípus | váltóérintkező |
Bővített műszaki adatok: | Alkalmazás kapcsolószekrényekben, ahol a független zárlati áram nagyobb mint 50 kAeff |
– Max. független zárlati áram | 100 kAeff (220 kAcsúcs) |

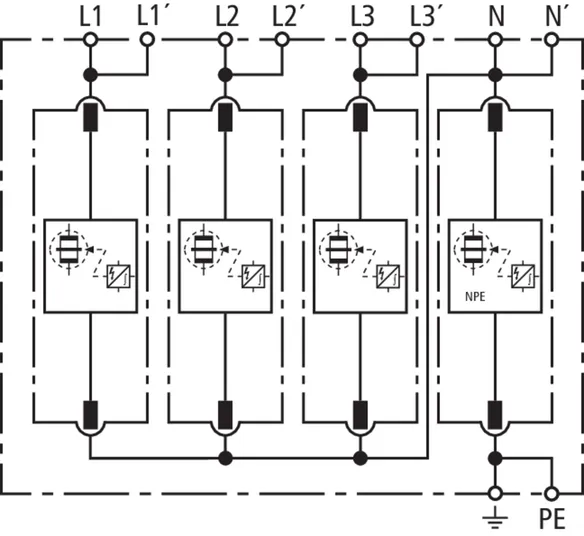

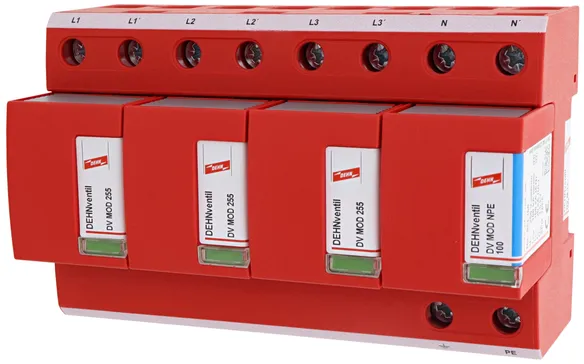

Cikkszám 951310 DV M TT 255
GTIN 4013364108172, Vámtarifa szám (EU): 85363090, Bruttó súly: 1.31 kg, PU: 1.00 db.
Kifutott termék:Műszaki adatok
SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján | 1.típus + 2.típus/ I.osztály + II.osztály |
Legnagyobb folyamatos üzemi feszültség AC [L-N] (UC ) | 264 V (50 / 60 Hz) |
Levezetési áramimpulzus (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) | 100 kA |
Levezetési áramimpulzus (10/350 µs) [L-N]/[N-PE] (Iimp ) | 25 / 100 kA |
Védelmi feszültségszint [L-N]/[N-PE] (UP ) | ≤ 1,5 / ≤ 1,5 k |
Max. előtétbiztosító (L) IK = 50 kAeff értékig | 315 A gG |
Tanúsítványok | KEMA, VDE, UL |
Bővített műszaki adatok: | Alkalmazás kapcsolószekrényekben, ahol a független zárlati áram nagyobb mint 50 kAeff |
– Max. független zárlati áram | 100 kAeff (220 kAcsúcs) |
Kiegészítő adatok: | --------------------------------- |
– Védelmi feszültségszint [L-PE] (UP ) | 2,2 kV |

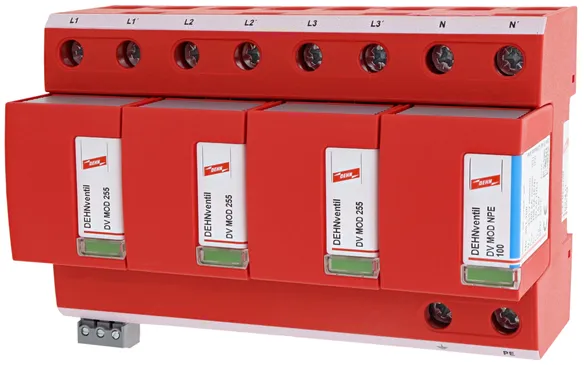

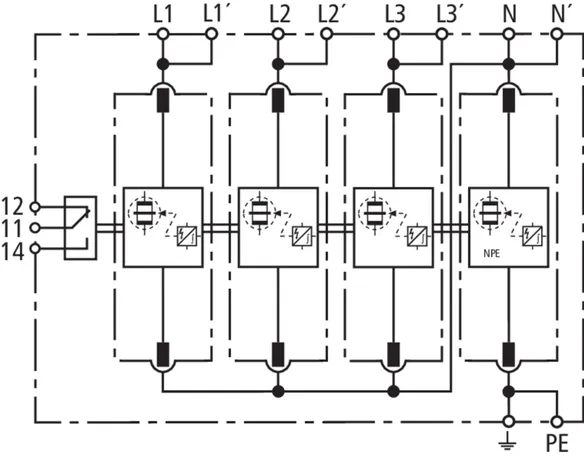

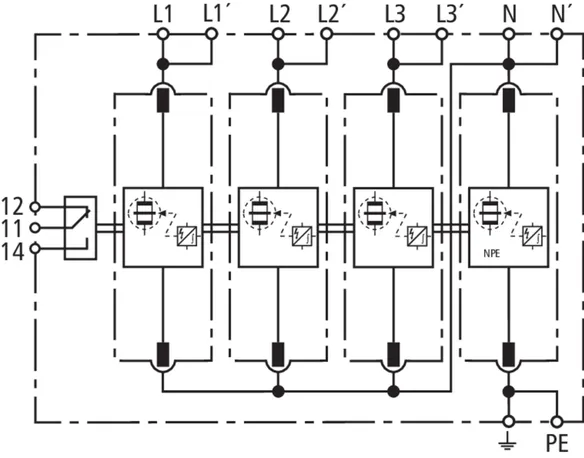

Cikkszám 951315 DV M TT 255 FM
GTIN 4013364108189, Vámtarifa szám (EU): 85363090, Bruttó súly: 1.32 kg, PU: 1.00 db.
Kifutott termék:Műszaki adatok
SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján | 1.típus + 2.típus/ I.osztály + II.osztály |
Legnagyobb folyamatos üzemi feszültség AC [L-N] (UC ) | 264 V (50 / 60 Hz) |
Levezetési áramimpulzus (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) | 100 kA |
Levezetési áramimpulzus (10/350 µs) [L-N]/[N-PE] (Iimp ) | 25 / 100 kA |
Védelmi feszültségszint [L-N]/[N-PE] (UP ) | ≤ 1,5 / ≤ 1,5 k |
Max. előtétbiztosító (L) IK = 50 kAeff értékig | 315 A gG |
Tanúsítványok | KEMA, VDE, UL |
Jelzőérintkező / Érintkezőtípus | váltóérintkező |
Bővített műszaki adatok: | Alkalmazás kapcsolószekrényekben, ahol a független zárlati áram nagyobb mint 50 kAeff |
– Max. független zárlati áram | 100 kAeff (220 kAcsúcs) |
Kiegészítő adatok: | --------------------------------- |
– Védelmi feszültségszint [L-PE] (UP ) | 2,2 kV |

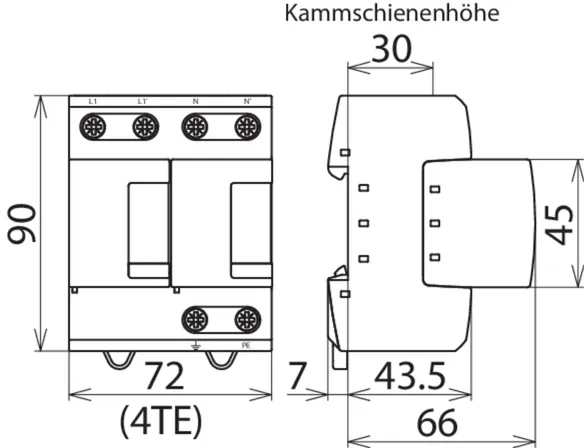

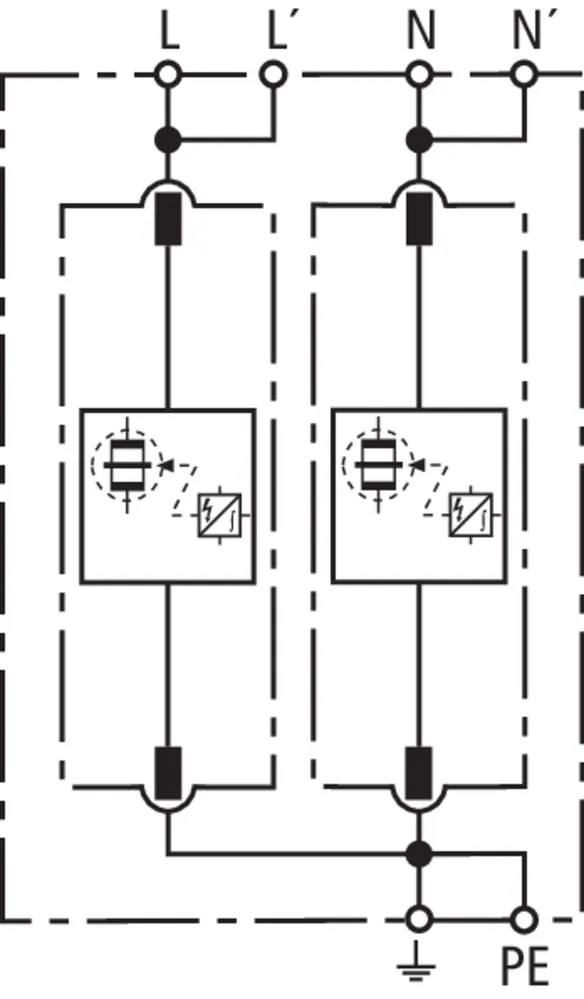

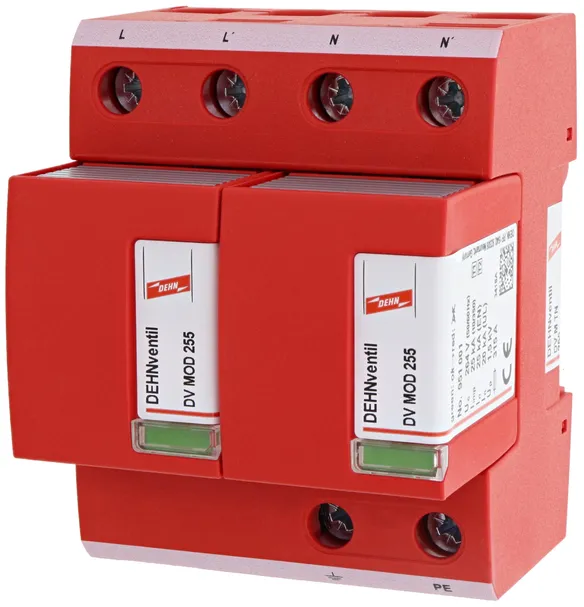

Cikkszám 951200 DV M TN 255
GTIN 4013364108097, Vámtarifa szám (EU): 85363090, Bruttó súly: 754.00 g, PU: 1.00 db.
Kifutott termék:Műszaki adatok
SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján | 1.típus + 2.típus/ I.osztály + II.osztály |
Legnagyobb folyamatos üzemi feszültség AC (UC ) | 264 V (50 / 60 Hz) |
Levezetési áramimpulzus (10/350 µs) [L+N-PE] (Itotal ) | 50 kA |
Levezetési áramimpulzus (10/350 µs) [L, N-PE] (Iimp ) | 25 kA |
Védelmi feszültségszint [L-PE]/[N-PE] (UP ) | ≤ 1,5 / ≤ 1,5 k |
Max. előtétbiztosító (L) IK = 50 kAeff értékig | 315 A gG |
Tanúsítványok | KEMA, VDE, UL |
Bővített műszaki adatok: | Alkalmazás kapcsolószekrényekben, ahol a független zárlati áram nagyobb mint 50 kAeff |
– Max. független zárlati áram | 100 kAeff (220 kAcsúcs) |

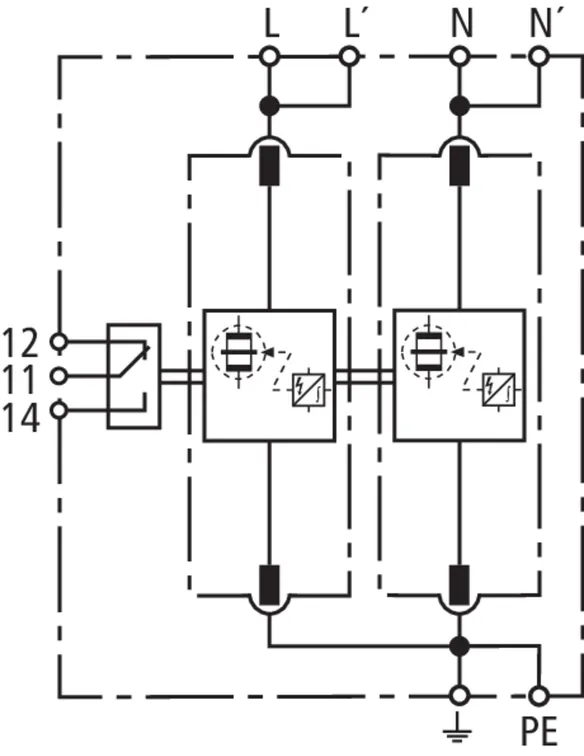

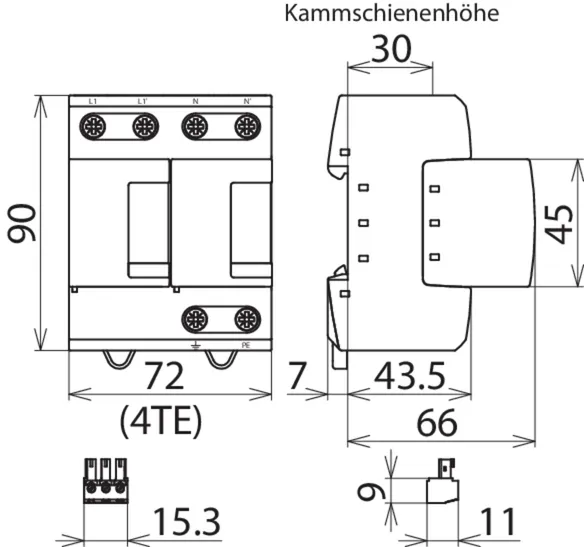

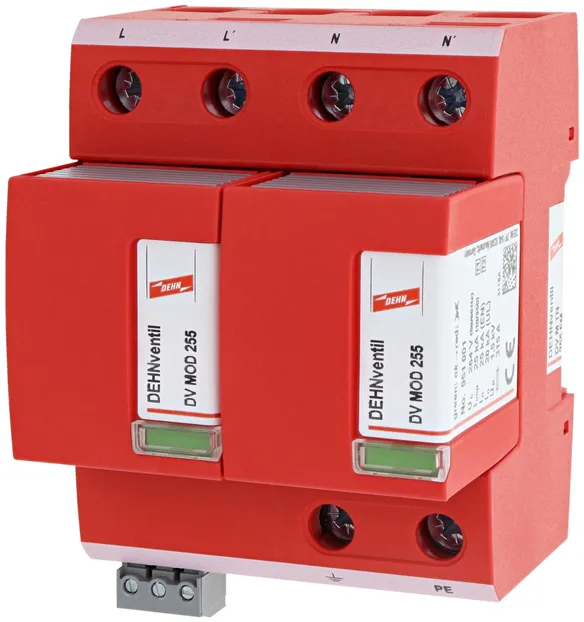

Cikkszám 951205 DV M TN 255 FM
GTIN 4013364108103, Vámtarifa szám (EU): 85363090, Bruttó súly: 698.50 g, PU: 1.00 db.
Kifutott termék:Műszaki adatok
SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján | 1.típus + 2.típus/ I.osztály + II.osztály |
Legnagyobb folyamatos üzemi feszültség AC (UC ) | 264 V (50 / 60 Hz) |
Levezetési áramimpulzus (10/350 µs) [L+N-PE] (Itotal ) | 50 kA |
Levezetési áramimpulzus (10/350 µs) [L, N-PE] (Iimp ) | 25 kA |
Védelmi feszültségszint [L-PE]/[N-PE] (UP ) | ≤ 1,5 / ≤ 1,5 k |
Max. előtétbiztosító (L) IK = 50 kAeff értékig | 315 A gG |
Tanúsítványok | KEMA, VDE, UL |
Jelzőérintkező / Érintkezőtípus | váltóérintkező |
Bővített műszaki adatok: | Alkalmazás kapcsolószekrényekben, ahol a független zárlati áram nagyobb mint 50 kAeff |
– Max. független zárlati áram | 100 kAeff (220 kAcsúcs) |

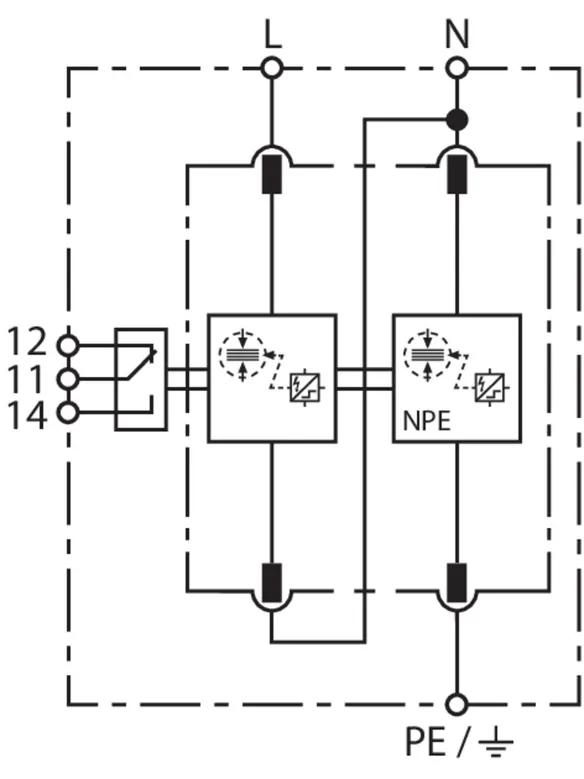

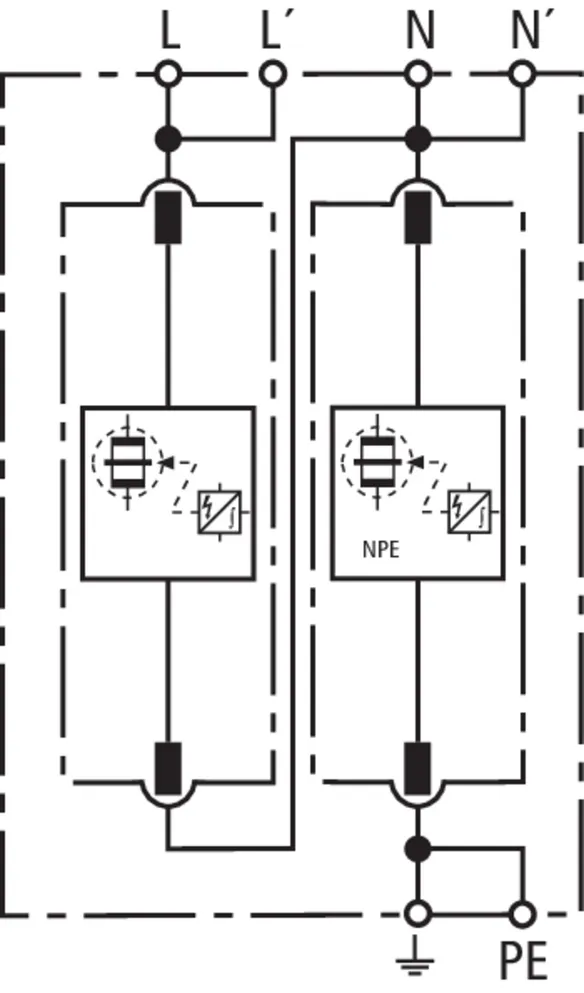

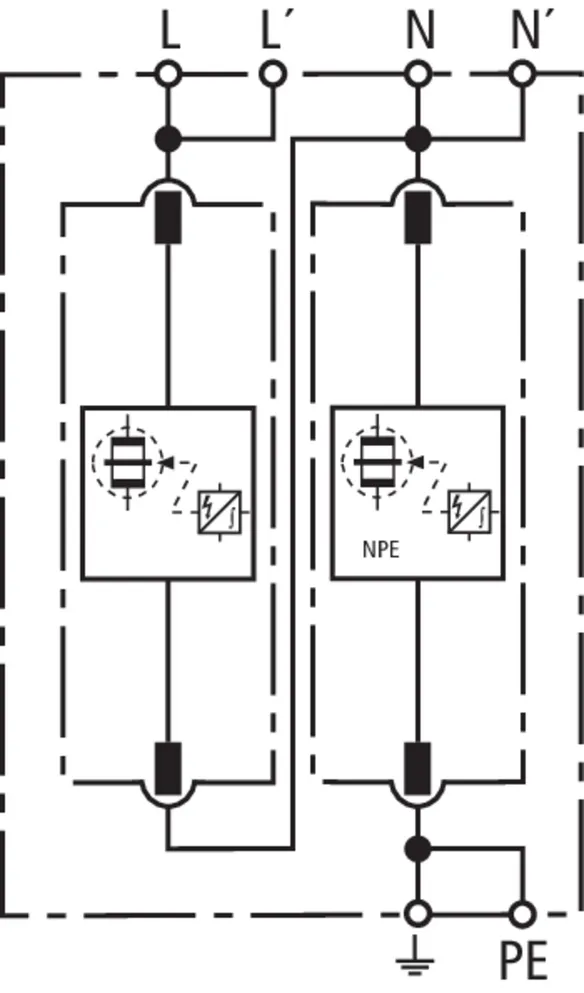

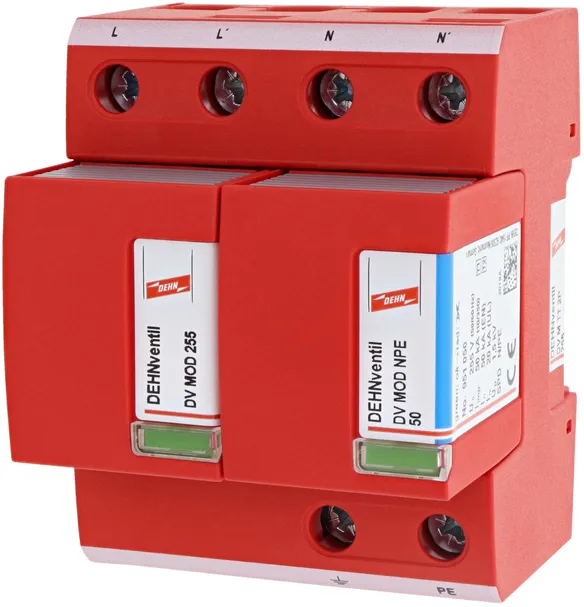

Cikkszám 951110 DV M TT 2P 255
GTIN 4013364108110, Vámtarifa szám (EU): 85363090, Bruttó súly: 688.59 g, PU: 1.00 db.
Kifutott termék:Műszaki adatok
SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján | 1.típus + 2.típus/ I.osztály + II.osztály |
Legnagyobb folyamatos üzemi feszültség AC [L-N] (UC ) | 264 V (50 / 60 Hz) |
Levezetési áramimpulzus (10/350 µs) [L+N-PE] (Itotal ) | 50 kA |
Levezetési áramimpulzus (10/350 µs) [L-N]/[N-PE] (Iimp ) | 25 / 50 kA |
Védelmi feszültségszint [L-N]/[N-PE] (UP ) | ≤ 1,5 / ≤ 1,5 k |
Max. előtétbiztosító (L) IK = 50 kAeff értékig | 315 A gG |
Tanúsítványok | KEMA, VDE, UL |
Bővített műszaki adatok: | Alkalmazás kapcsolószekrényekben, ahol a független zárlati áram nagyobb mint 50 kAeff |
– Max. független zárlati áram | 100 kAeff (220 kAcsúcs) |
Kiegészítő adatok: | --------------------------------- |
– Védelmi feszültségszint [L-PE] (UP ) | 2,2 kV |

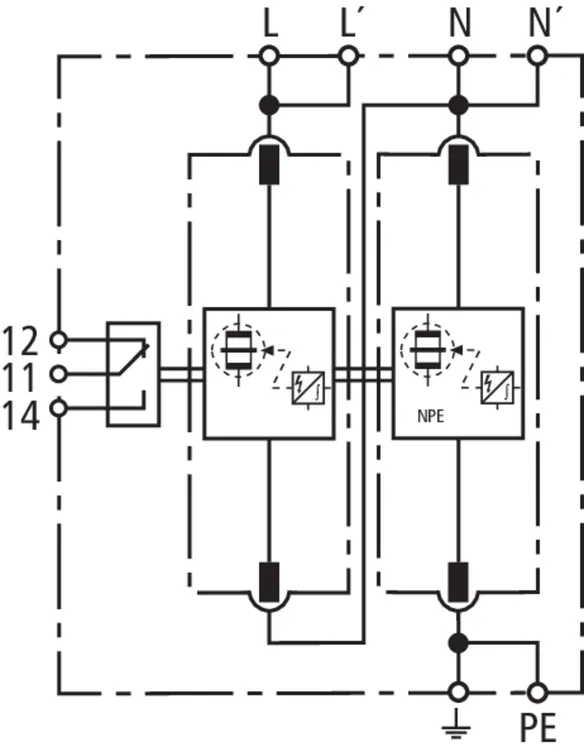

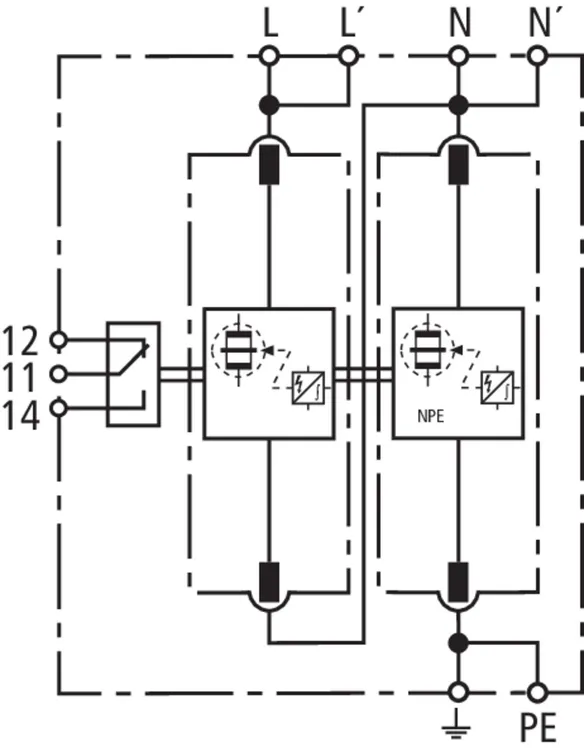

Cikkszám 951115 DV M TT 2P 255 FM
GTIN 4013364108127, Vámtarifa szám (EU): 85363090, Bruttó súly: 694.38 g, PU: 1.00 db.
Kifutott termék:Műszaki adatok
SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján | 1.típus + 2.típus/ I.osztály + II.osztály |
Legnagyobb folyamatos üzemi feszültség AC [L-N] (UC ) | 264 V (50 / 60 Hz) |
Levezetési áramimpulzus (10/350 µs) [L+N-PE] (Itotal ) | 50 kA |
Levezetési áramimpulzus (10/350 µs) [L-N]/[N-PE] (Iimp ) | 25 / 50 kA |
Védelmi feszültségszint [L-N]/[N-PE] (UP ) | ≤ 1,5 / ≤ 1,5 k |
Max. előtétbiztosító (L) IK = 50 kAeff értékig | 315 A gG |
Tanúsítványok | KEMA, VDE, UL |
Jelzőérintkező / Érintkezőtípus | váltóérintkező |
Bővített műszaki adatok: | Alkalmazás kapcsolószekrényekben, ahol a független zárlati áram nagyobb mint 50 kAeff |
– Max. független zárlati áram | 100 kAeff (220 kAcsúcs) |
Kiegészítő adatok: | --------------------------------- |
– Védelmi feszültségszint [L-PE] (UP ) | 2,2 kV |

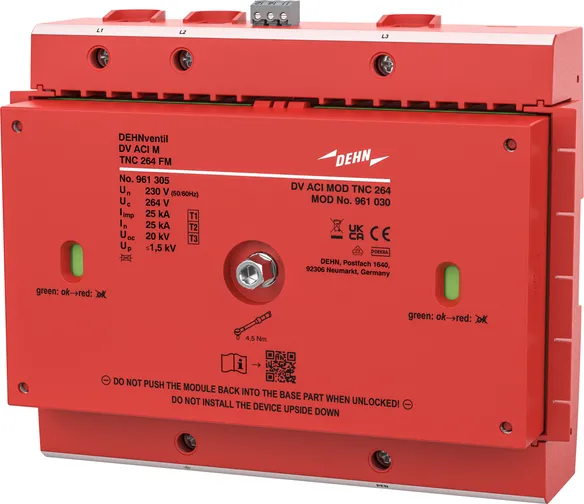

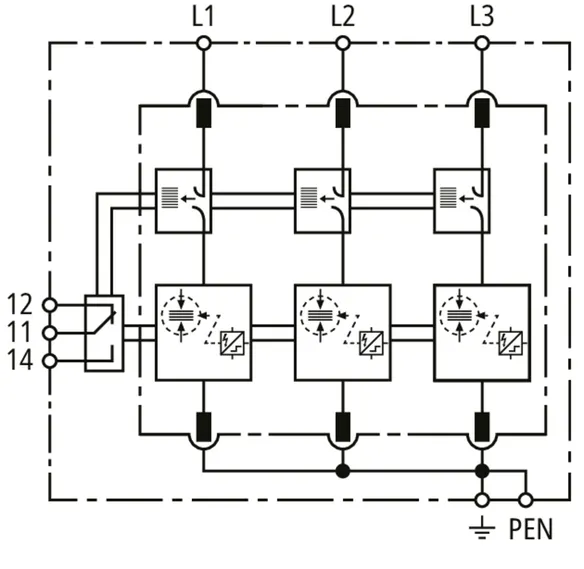

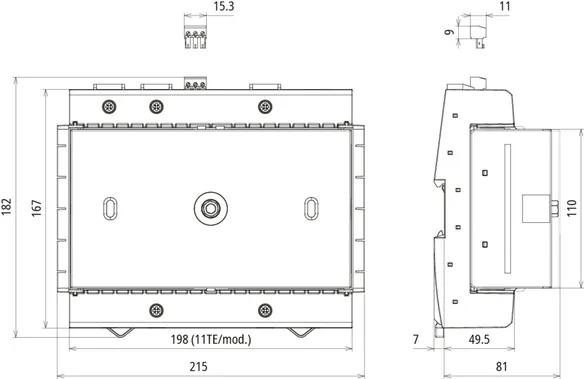

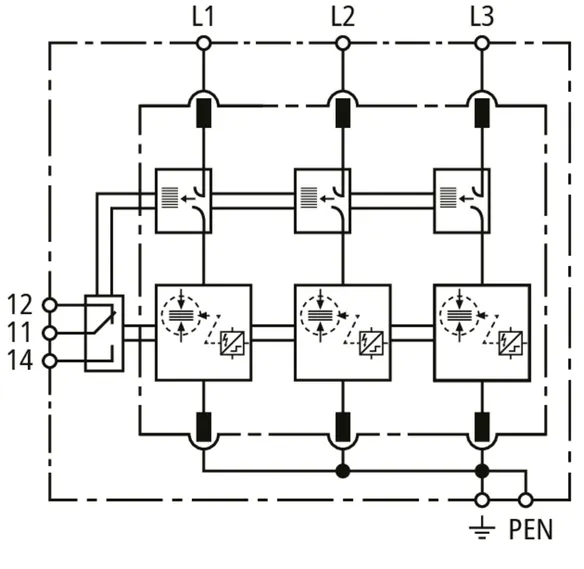

Cikkszám 961305 DV ACI M TNC 264 FM
GTIN 4013364513440, Vámtarifa szám (EU): 85363090, Bruttó súly: 2.42 kg, PU: 1.00 db.
Műszaki adatok
SPD az EN 61673-11 / IEC 61643-11 szerint | 1. típus + 2. típus + 3. típus / I. osztály + II. osztály + III. osztály |
Legnagyobb folyamatos üzemi feszültség AC (UC ) | 264 V (50 / 60 Hz) |
Levezetési áramimpulzus (10/350 µs) [L1+L2+L3-PEN] (Itotal ) | 75 kA |
Levezetési áramimpulzus (10/350 µs) [L-PEN] (Iimp ) | 25 kA |
Védelmi feszültségszint (UP ) | ≤ 1,5 kV |
Bővített műszaki adatok: | Alkalmazás kapcsolószekrényekben, ahol a független zárlati áram nagyobb mint 50 kAeff |
– Max. független zárlati áram | 100 kAeff (220 kApeak) |

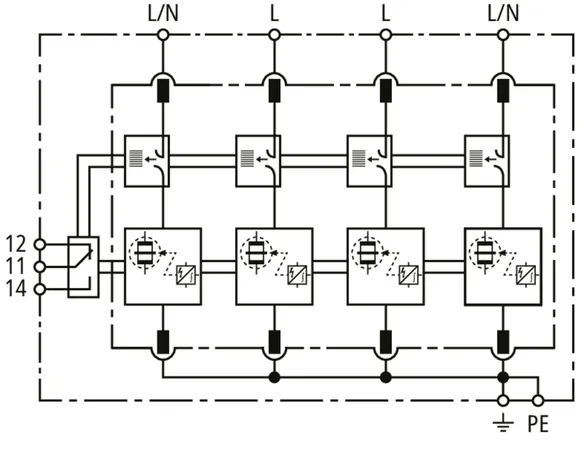

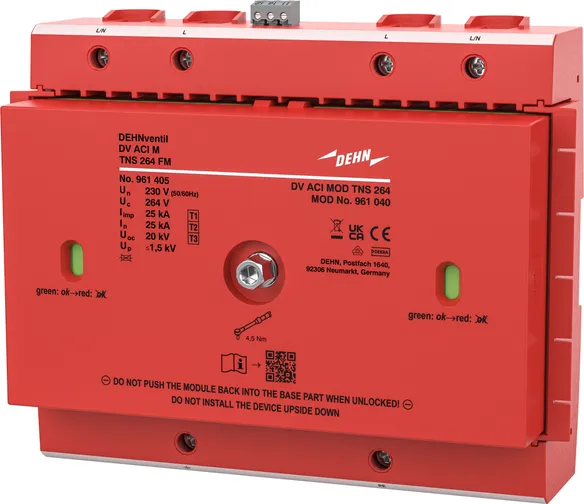

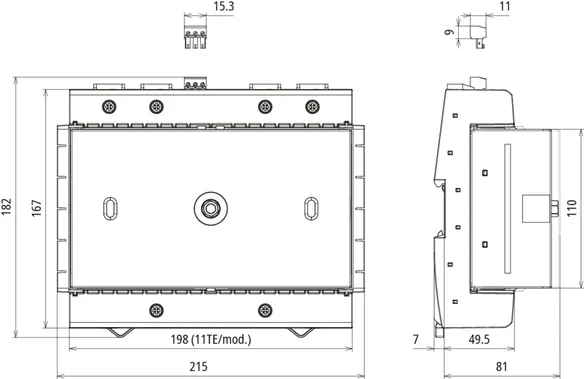

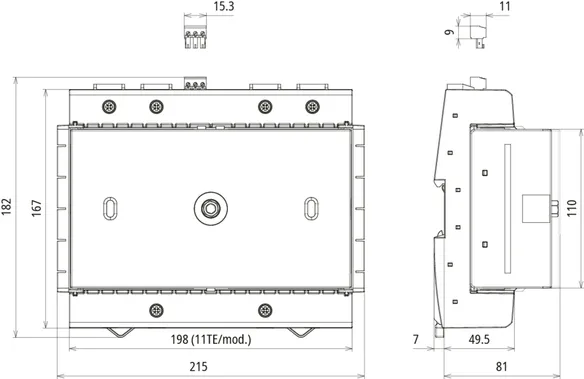

Cikkszám 961405 DV ACI M TNS 264 FM
GTIN 4013364513365, Vámtarifa szám (EU): 85363090, Bruttó súly: 2.42 kg, PU: 1.00 db.
Műszaki adatok
SPD az EN 61673-11 / IEC 61643-11 szerint | 1. típus + 2. típus + 3. típus / I. osztály + II. osztály + III. osztály |
Legnagyobb folyamatos üzemi feszültség AC (UC ) | 264 V (50 / 60 Hz) |
Levezetési áramimpulzus (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) | 100 kA |
Levezetési áramimpulzus (10/350 µs) [L, N-PE] (Iimp ) | 25 kA |
Védelmi feszültségszint [L-PE]/[N-PE] (UP ) | ≤ 1,5 kV |
Bővített műszaki adatok: | Alkalmazás kapcsolószekrényekben, ahol a független zárlati áram nagyobb mint 50 kAeff |
– Max. független zárlati áram | 100 kAeff (220 kApeak) |
Cikkszám 961149 DV M2 410 SN1886 FM
GTIN 4013364521377, Vámtarifa szám (EU): 85363090, Bruttó súly: 290.00 g, PU: 1.00 db.
Műszaki adatok
SPD az IEC 61643-11 szerint | 1. típus + 2. típus |
Legnagyobb folyamatos üzemi feszültség AC (UC ) | 255 V |
Villám-lökőáram (10/350 µs) (Iimp ) | 25 kA |
Védelmi feszültségszint (UP ) | ≤ 2,5 kV |
Max. előtétbiztosító IK = 4 kA | 160 A gG |
Jelzőérintkező / Érintkezőtípus | igen / váltó |
