DEHNbloc Maxi S

Szikraköz alapú villámáram-levezető beépített-, villámáramot is levezető, előtét biztosítóval kompakt tokozatban
Közvetlenül a PEN/N gyűjtősínre szerelhető
Alacsony védelmi feszültségszint U_P ≤2.5 kV (beleértve a 80 cm csatlakozási kábelt)
Energetikailag koordinált a DEHNguard túlfeszültségkorlátozó készülékekkel kiegészítő kábelszakaszok nélkül
100kA_eff (220kA_csúcs) zárlati áram képesség
Nagy utánfolyó áram kioltási- illetve korlátozási képesség a RADAX Flow technológiának köszönhetően
Nagy villámáram levezetési képesség
Optikai interfész az SPD felügyeletéhez

Details

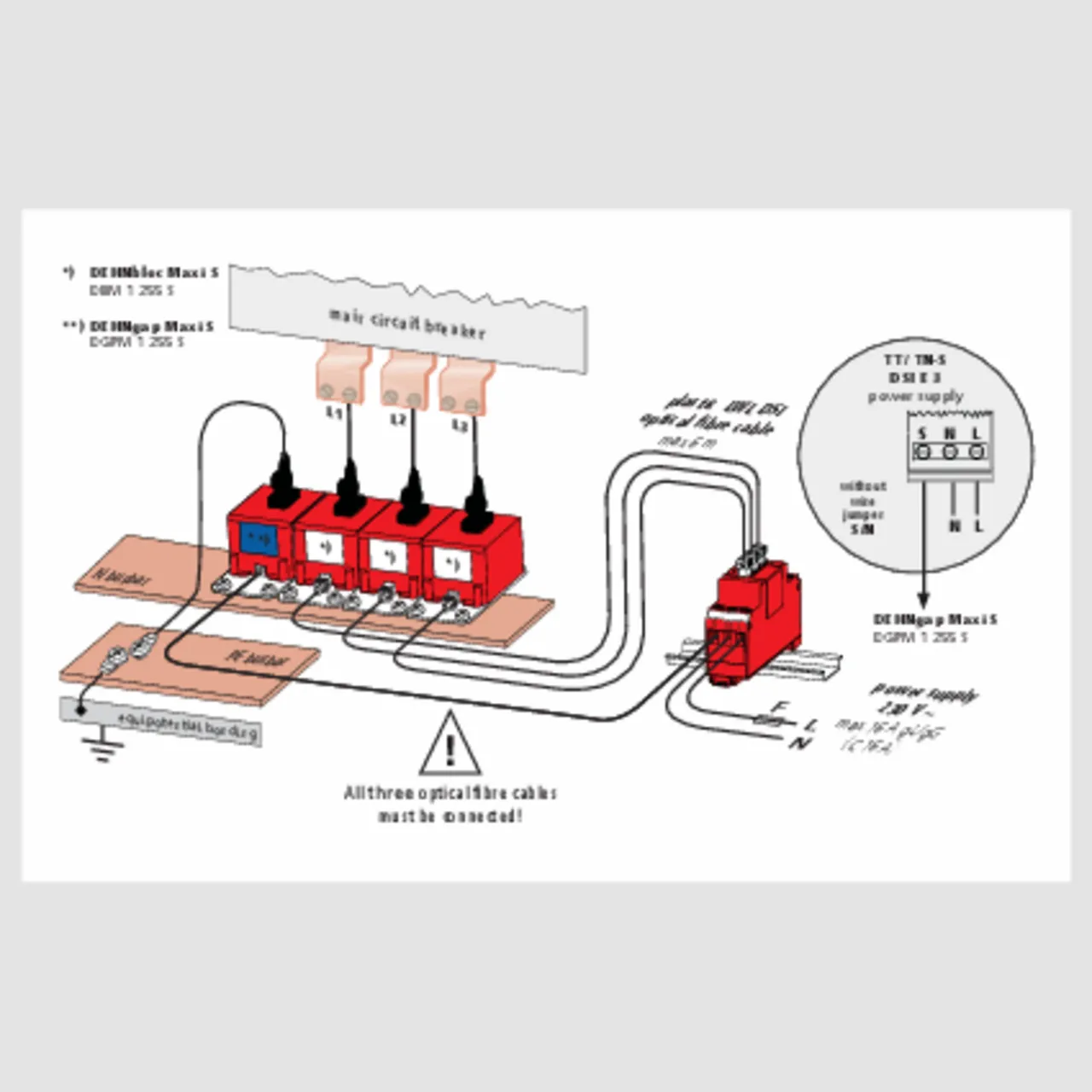

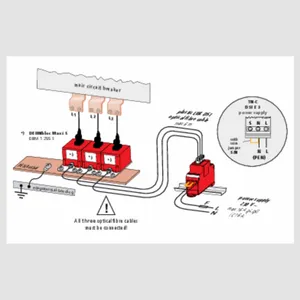

lorem ipsum — 3+1 kapcsolás TT / TN-S rendszerben

DEHNbloc Maxi 1 255 S

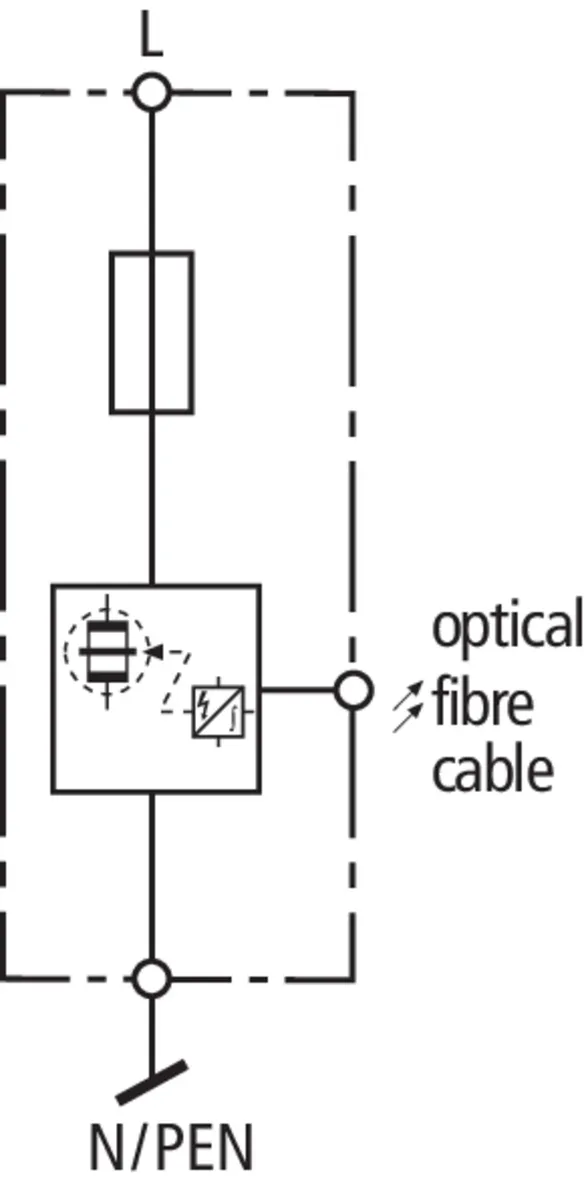

Koordinált egypólusú villámáram-levezető beépített előtét-biztosítóval, 230 /400V rendszerek gyűjtősínjeire.

1 Termék

Cikkszám 900220 DBM 1 255 S

GTIN 4013364106734, Vámtarifa szám (EU): 85363090, Bruttó súly: 730.70 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

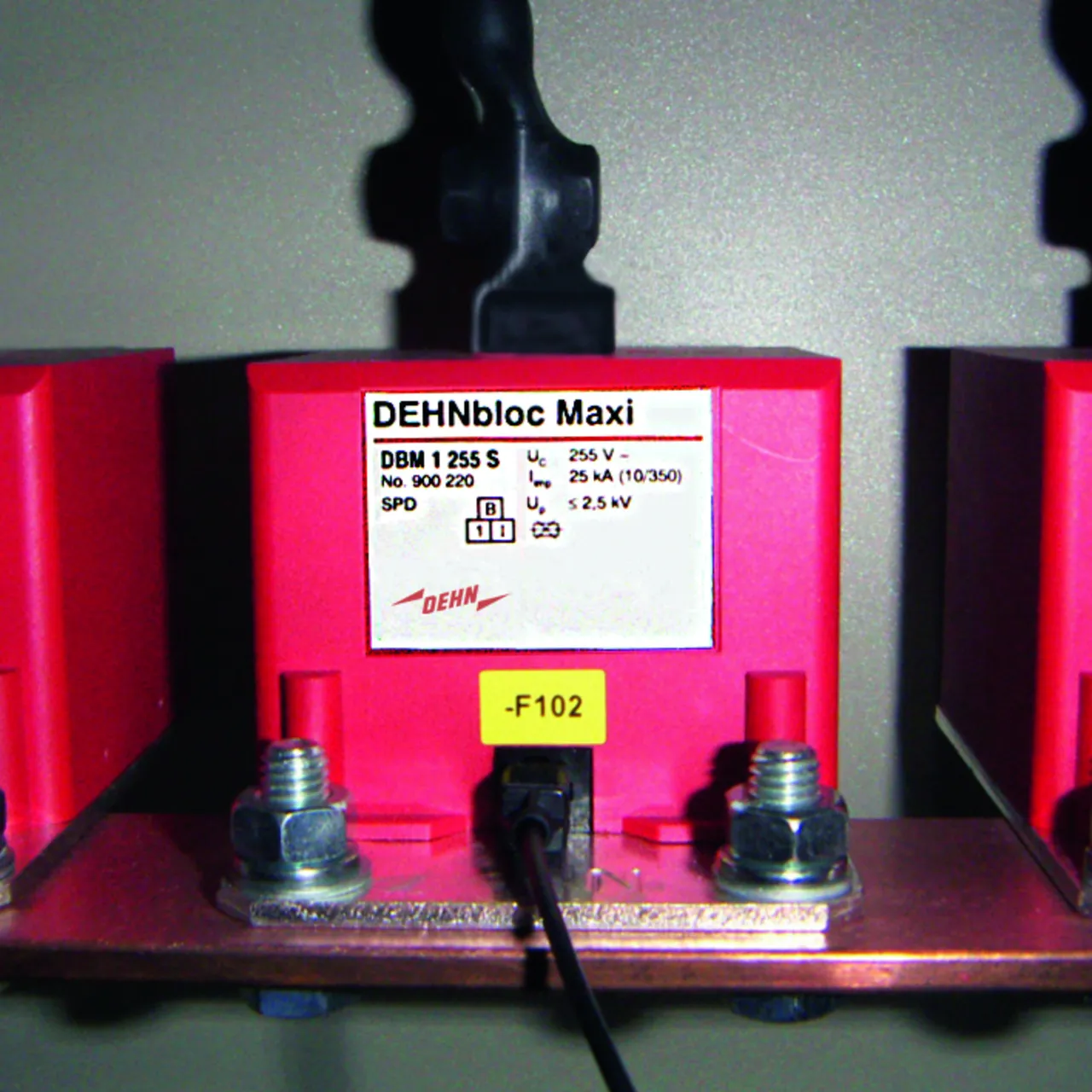

Koordinált DEHNbloc Maxi 1 255S villámáram-levezető
Koordinált egypólusú villámáram-levezető
beépített előtét-biztosítóval ipari gyűjtősínek számára
1.típusú SPD az MSZ EN 61643-11 szerint
RADAX Flow szikraköz technológia az utánfolyóáram korlátozására
Legnagyobb folyamatos üzemi feszültség: 255 V AC
Védelmi szint: <= 2.5 kV (beleértve egy 80cm-es kábelszakaszt)
Villámáram impulzus (10/350): 25 kA
Utánfolyóáram-kioltási képesség: 50 kAeff
Beépített előtét-biztosító megszakítható árama: 100 kAeff-ig
Energetikailag koordinált az MSZ EN 62305-4 szerint
a Red/Line termékcsalád levezetőivel
PEN / N gyűjtősínre szerelhető min. 25 mm2

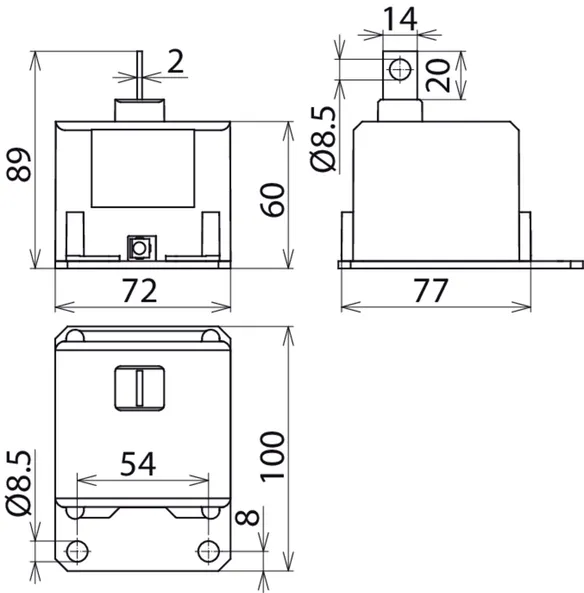

Beépítési méretek (Sz x Ma x Mé): (72 x 89 x 100) mm
Védettség: IP 5X

Gyártó: DEHN
Típus: DBM 1 255 S
Cikksz.: 900220
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

Legnagyobb folyamatos üzemi feszültség AC (U_C )	255 V (50 / 60 Hz)
Levezetési áramimpulzus (10/350 µs) (I_imp )	25 kA
Védelmi feszültségszint (U_P )	≤ 2.5 kV (beleértve egy 80cmm-es kábelszakaszt)
Állapot kijelzés	DSI E 3 esközön keresztül optikai kábelek segítségével

Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	255 V (50 / 60 Hz)
Levezetési áramimpulzus (10/350 µs) (I_imp )	25 kA
Fajlagos energia (W/R)	156.25 kJ/ohm
Védelmi feszültségszint (U_P )	≤ 2.5 kV (beleértve egy 80cmm-es kábelszakaszt)
Névleges megszakítható utánfolyó áram AC (I_fi )	50 kAeff
Megszólalási idő (t_A )	≤ 100 ns
Beépített előtétbiztosító névleges megszakítóképessége	100 kA
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Portok száma	1
Szerelés	PEN / N gyűjtősínek min. 35 mm²
Csatlakozás	kábelsarú min. 35 mm² / max. 50 mm²
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Beépítési méretek (Sz x Ma x Mé)	72 x 89 x 100 mm
Állapot kijelzés	DSI E 3 esközön keresztül optikai kábelek segítségével
Kiegészítő műszaki adatok:	Alkalmazás kapcsolószekrényekben, ahol a független zárlati áram nagyobb mint 50 kAeff (VDE által bevizsgálva)
– Max. független zárlati áram	100 kAeff (220 kAcsúcs)
- Utánfolyó zárlatiáram-korlátozás/szelektivitás	100 kAeff-ig (220 kAcsúcs)
