Cikkszám 953201 DR M 2P 30

GTIN 4013364109674, Vámtarifa szám (EU): 85363030, Bruttó súly: 90.60 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

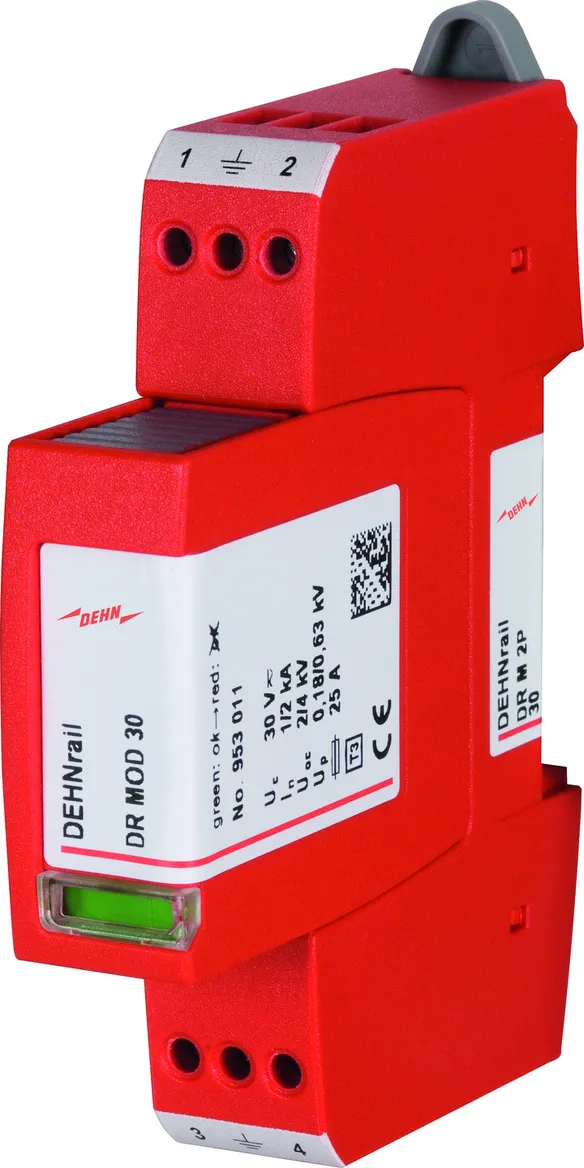

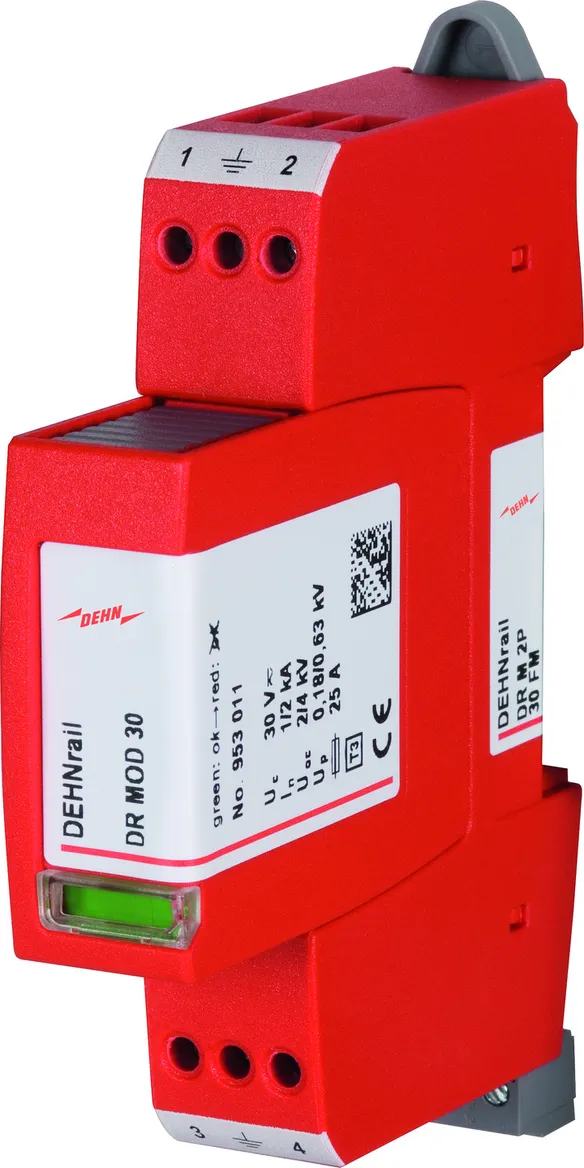

DEHNrail M 2P 30 túlfeszültségkorlátozó
Kétpólusú moduláris és dugaszolható
túlfeszültségkorlátozó ipari elektronikai berendezések
végkészülékeinek védelmére
Szélesség: 1 modul, Hibajelzés
3.típusú SPD az MSZ EN 61643-11 szerint
Legnagyobb folyamatos üzemi feszültség: 30 V AC/DC
Teljes levezetési áram: 2 kA
Védelmi feszültségszint (L/N): < 0.18 kV
Előtét biztosító: 25 A gG vagy B 25 A
Energetikailag koordinált az MSZ EN 62305-4 szabvány szerint
a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DR M 2P 30
Cikksz.: 953201
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	3. típus / III. osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	30 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség DC (U_C )	30 V
Névleges levezetési áram (8/20 µs) (I_n )	1 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	2 kA
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 180 / ≤ 630 V
Legnagyobb hálózatoldali túláramvédelem	25 A gG vagy B 25 A
Tanúsítványok	KEMA, VDE, UL, CSA, ATEX, IECEx

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	3. típus / III. osztály
Névleges feszültség AC (U_N )	24 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	30 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség DC (U_C )	30 V
Névleges terhelő áram AC (I_L )	25 A
Névleges levezetési áram (8/20 µs) (I_n )	1 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	2 kA
Összetett hullám üresjárási feszültsége (U_OC )	2 kV
Összetett hullám üresjárási feszültsége [L+N-PE] (U_OC_total )	4 kV
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 180 / ≤ 630 V
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [L/N-PE] (t_A )	≤ 100 ns
Legnagyobb hálózatoldali túláramvédelem	25 A gG vagy B 25 A
Névleges zárlati áram 25A gG hálózatoldali túláramvédelemmel (I_SCCR )	6 kA_eff
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozóvezeték-keresztmetszet (min.)	0,5 mm²tömör / finomsodrat
Csatlakozóvezeték-keresztmetszet (max.)	4 mm²tömör / 2,5 mm²finomsodrat
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros szín, UL 94 V-0
Beépítés helye	belső tér
Védettség	IP 20

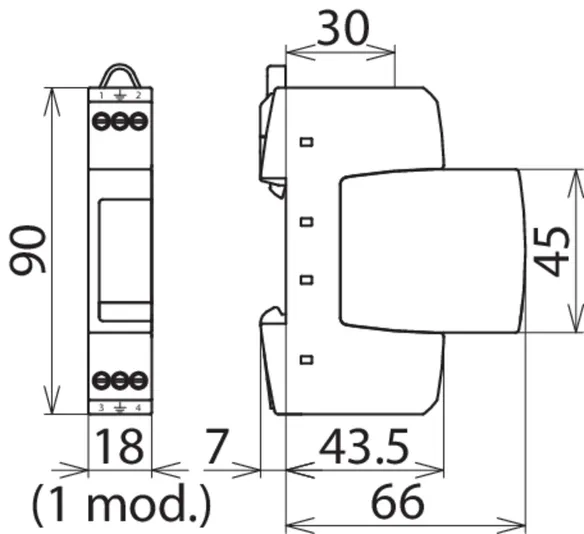

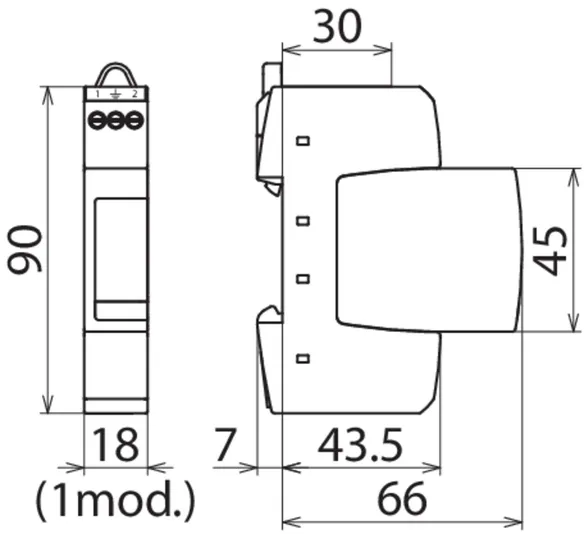

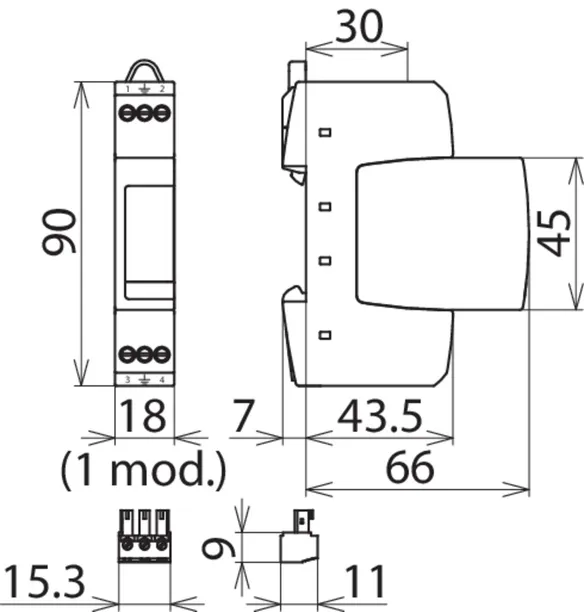

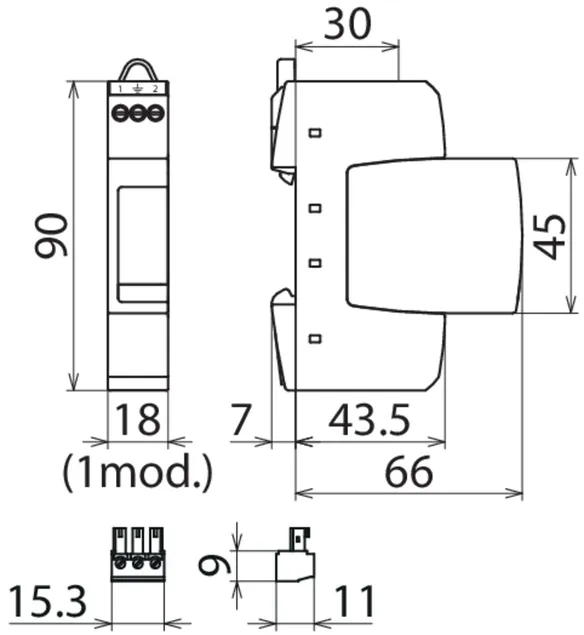

Beépítési méretek	1 modul, DIN 43880
Tanúsítványok	KEMA, VDE, UL, CSA, ATEX, IECEx
ATEX-jóváhagyások	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
IECEx-jóváhagyások	IECEx TUR 22.0080X: Ex ec IIC T4 Gc

A 953201 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 953201 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 953202 DR M 2P 60

GTIN 4013364109681, Vámtarifa szám (EU): 85363030, Bruttó súly: 91.80 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

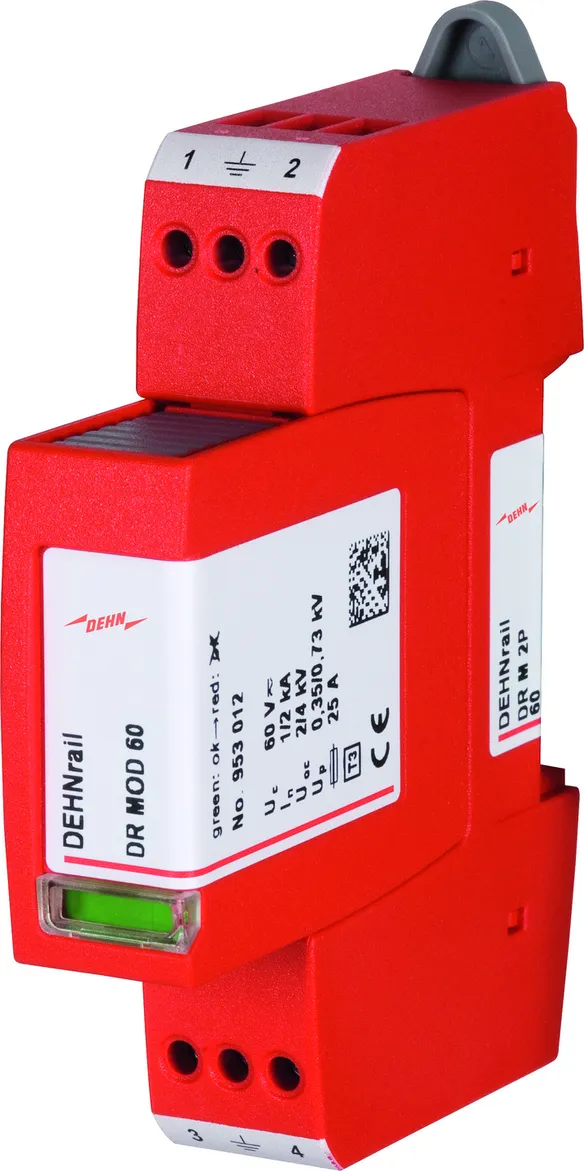

Túlfeszültség-korlátozó DEHNrail M 2P 60
2 pólusú, moduláris, dugaszolható túlfeszültség-korlátozó
ipari elektronikai végberendezések védelmére
Szélesség 1 modul, Hibajelzés
3. típusú levezető az MSZ EN 61643-11 szerint
Legmagasabb tartós feszültség: 60 V AC/DC
Teljes levezetési áram: 2 kA
Védelmi feszültségszint L/N: < 0,35 kV
Előbiztosító: 25 A gG vagy B 25 A
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: DR M 2P 60
Cikksz.: 953202
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	3. típus / III. osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	60 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség DC (U_C )	60 V
Névleges levezetési áram (8/20 µs) (I_n )	1 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	2 kA
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 350 / ≤ 730 V
Legnagyobb hálózatoldali túláramvédelem	25 A gG vagy B 25 A
Tanúsítványok	KEMA, VDE, UL, CSA, ATEX, IECEx

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	3. típus / III. osztály
Névleges feszültség AC (U_N )	48 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	60 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség DC (U_C )	60 V
Névleges terhelő áram AC (I_L )	25 A
Névleges levezetési áram (8/20 µs) (I_n )	1 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	2 kA
Összetett hullám üresjárási feszültsége (U_OC )	2 kV
Összetett hullám üresjárási feszültsége [L+N-PE] (U_OC_total )	4 kV
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 350 / ≤ 730 V
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [L/N-PE] (t_A )	≤ 100 ns
Legnagyobb hálózatoldali túláramvédelem	25 A gG vagy B 25 A
Névleges zárlati áram 25A gG hálózatoldali túláramvédelemmel (I_SCCR )	6 kA_eff
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozóvezeték-keresztmetszet (min.)	0,5 mm²tömör / finomsodrat
Csatlakozóvezeték-keresztmetszet (max.)	4 mm²tömör / 2,5 mm²finomsodrat
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros szín, UL 94 V-0
Beépítés helye	belső tér
Védettség	IP 20
Beépítési méretek	1 modul, DIN 43880
Tanúsítványok	KEMA, VDE, UL, CSA, ATEX, IECEx
ATEX-jóváhagyások	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
IECEx-jóváhagyások	IECEx TUR 22.0080X: Ex ec IIC T4 Gc

A 953202 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 953202 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 953203 DR M 2P 75

GTIN 4013364109698, Vámtarifa szám (EU): 85363030, Bruttó súly: 89.80 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

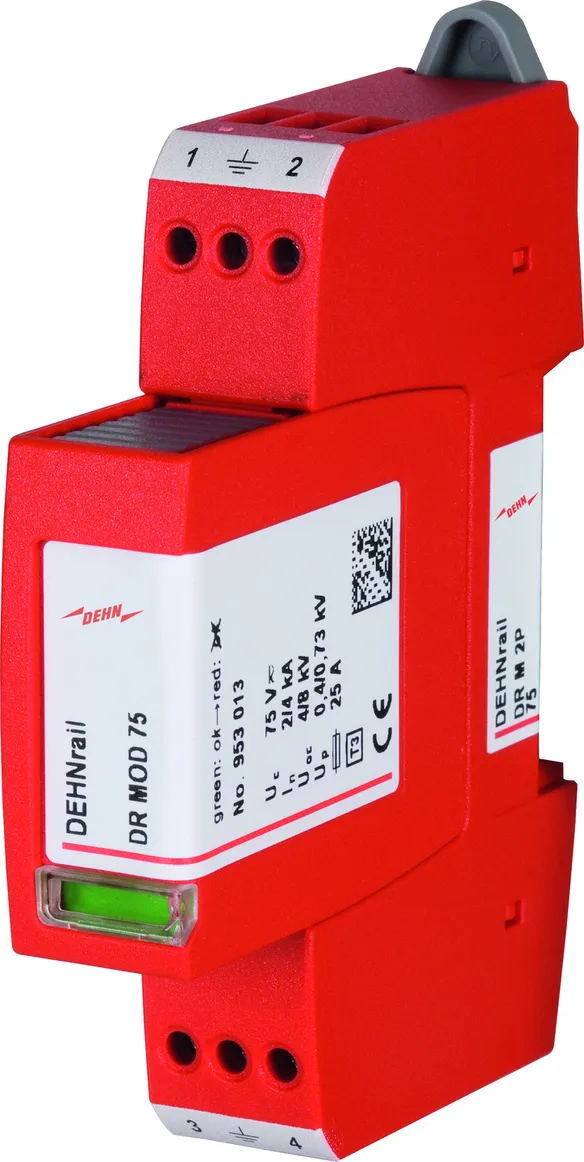

Túlfeszültség-korlátozó DEHNrail M 2P 75
2 pólusú, moduláris, dugaszolható túlfeszültség-korlátozó
ipari elektronikai végberendezések védelmére
Szélesség 1 modul, Hibajelzés
3. típusú levezető az MSZ EN 61643-11 szerint
Legmagasabb tartós feszültség: 75 V AC/DC
Teljes levezetési áramimpulzus: 4 kA
Védelmi feszültségszint L/N: < 0,4 kV
Előbiztosító: 25 A gG vagy B 25 A
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: DR M 2P 75
Cikksz.: 953203
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	3. típus / III. osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	75 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség DC (U_C )	75 V
Névleges levezetési áram (8/20 µs) (I_n )	2 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	4 kA
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 400 / ≤ 730 V
Legnagyobb hálózatoldali túláramvédelem	25 A gG vagy B 25 A
Tanúsítványok	KEMA, VDE, UL, CSA, ATEX, IECEx

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	3. típus / III. osztály
Névleges feszültség AC (U_N )	60 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	75 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség DC (U_C )	75 V
Névleges terhelő áram AC (I_L )	25 A
Névleges levezetési áram (8/20 µs) (I_n )	2 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	4 kA
Összetett hullám üresjárási feszültsége (U_OC )	4 kV
Összetett hullám üresjárási feszültsége [L+N-PE] (U_OC_total )	8 kV
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 400 / ≤ 730 V
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [L/N-PE] (t_A )	≤ 100 ns
Legnagyobb hálózatoldali túláramvédelem	25 A gG vagy B 25 A
Névleges zárlati áram 25A gG hálózatoldali túláramvédelemmel (I_SCCR )	6 kA_eff
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozóvezeték-keresztmetszet (min.)	0,5 mm²tömör / finomsodrat
Csatlakozóvezeték-keresztmetszet (max.)	4 mm²tömör / 2,5 mm²finomsodrat
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros szín, UL 94 V-0
Beépítés helye	belső tér
Védettség	IP 20
Beépítési méretek	1 modul, DIN 43880
Tanúsítványok	KEMA, VDE, UL, CSA, ATEX, IECEx
ATEX-jóváhagyások	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
IECEx-jóváhagyások	IECEx TUR 22.0080X: Ex ec IIC T4 Gc

A 953203 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 953203 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 953204 DR M 2P 150

GTIN 4013364109704, Vámtarifa szám (EU): 85363030, Bruttó súly: 90.00 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

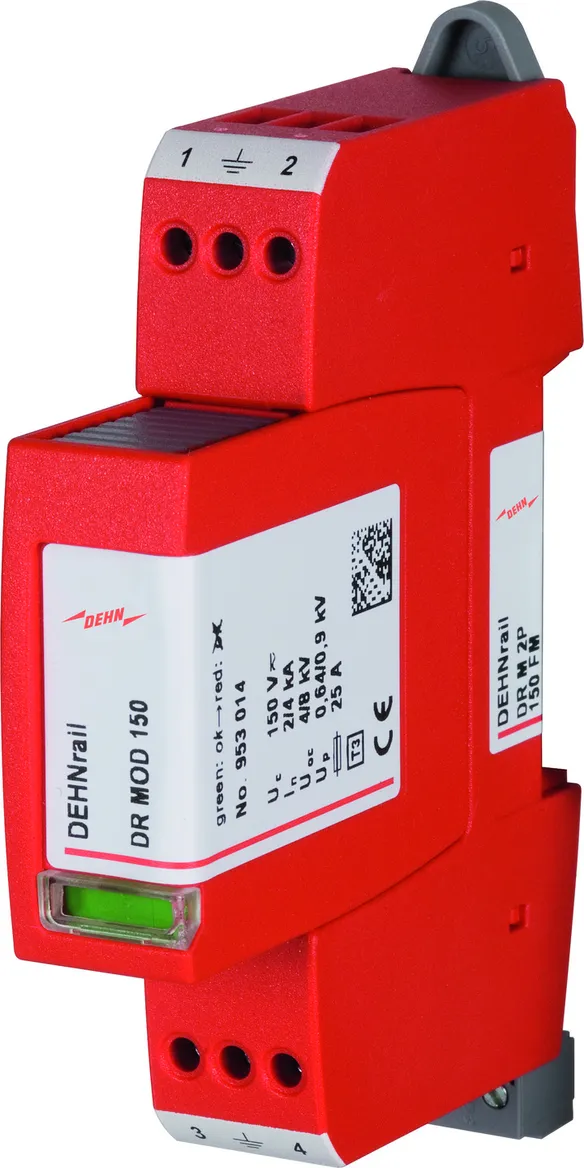

Túlfeszültség-korlátozó DEHNrail M 2P 150
2 pólusú, moduláris, dugaszolható túlfeszültség-korlátozó
ipari elektronikai végberendezések védelmére
Szélesség 1 modul, Hibajelzés
3. típusú levezető az MSZ EN 61643-11 szerint
Legmagasabb tartós feszültség: 150 V AC/DC
Teljes levezetési áramimpulzus: 4 kA
Védelmi feszültségszint L/N: < 0,64 kV
Előbiztosító: 25 A gG vagy B 25 A
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: DR M 2P 150
Cikksz.: 953204
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	3. típus / III. osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	150 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség DC (U_C )	150 V
Névleges levezetési áram (8/20 µs) (I_n )	2 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	4 kA
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 640 / ≤ 800 V
Legnagyobb hálózatoldali túláramvédelem	25 A gG vagy B 25 A
Tanúsítványok	KEMA, VDE, UL, CSA, ATEX, IECEx

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	3. típus / III. osztály
Névleges feszültség AC (U_N )	120 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	150 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség DC (U_C )	150 V
Névleges terhelő áram AC (I_L )	25 A
Névleges levezetési áram (8/20 µs) (I_n )	2 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	4 kA
Összetett hullám üresjárási feszültsége (U_OC )	4 kV
Összetett hullám üresjárási feszültsége [L+N-PE] (U_OC_total )	8 kV
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 640 / ≤ 800 V
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [L/N-PE] (t_A )	≤ 100 ns
Legnagyobb hálózatoldali túláramvédelem	25 A gG vagy B 25 A
Névleges zárlati áram 25A gG hálózatoldali túláramvédelemmel (I_SCCR )	6 kA_eff
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozóvezeték-keresztmetszet (min.)	0,5 mm²tömör / finomsodrat
Csatlakozóvezeték-keresztmetszet (max.)	4 mm²tömör / 2,5 mm²finomsodrat
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros szín, UL 94 V-0
Beépítés helye	belső tér
Védettség	IP 20
Beépítési méretek	1 modul, DIN 43880
Tanúsítványok	KEMA, VDE, UL, CSA, ATEX, IECEx
ATEX-jóváhagyások	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
IECEx-jóváhagyások	IECEx TUR 22.0080X: Ex ec IIC T4 Gc

A 953204 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 953204 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 953200 DR M 2P 255

GTIN 4013364108301, Vámtarifa szám (EU): 85363030, Bruttó súly: 91.70 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

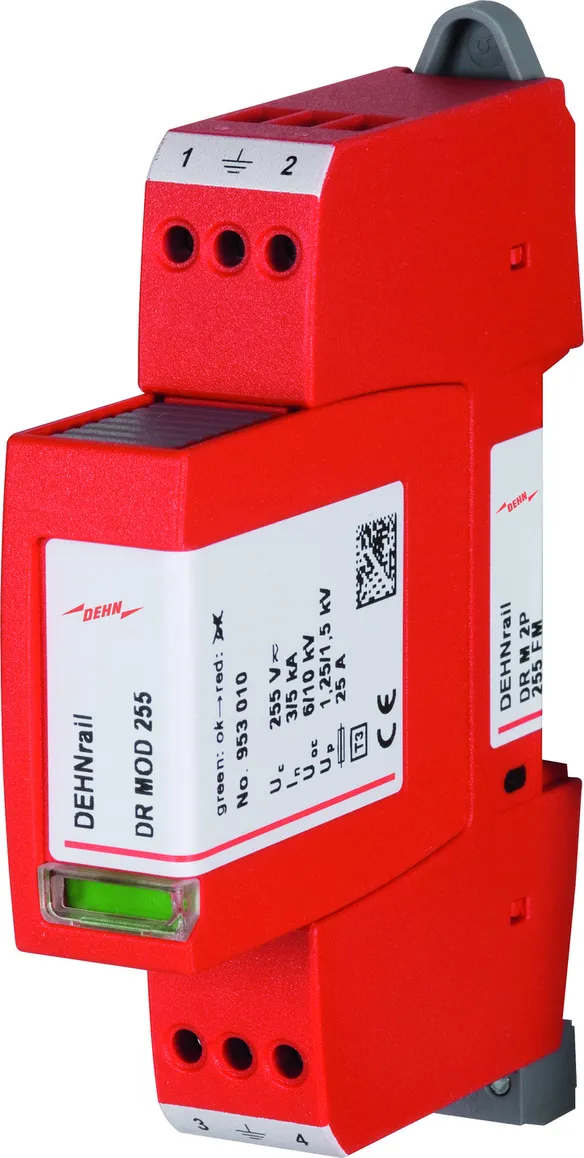

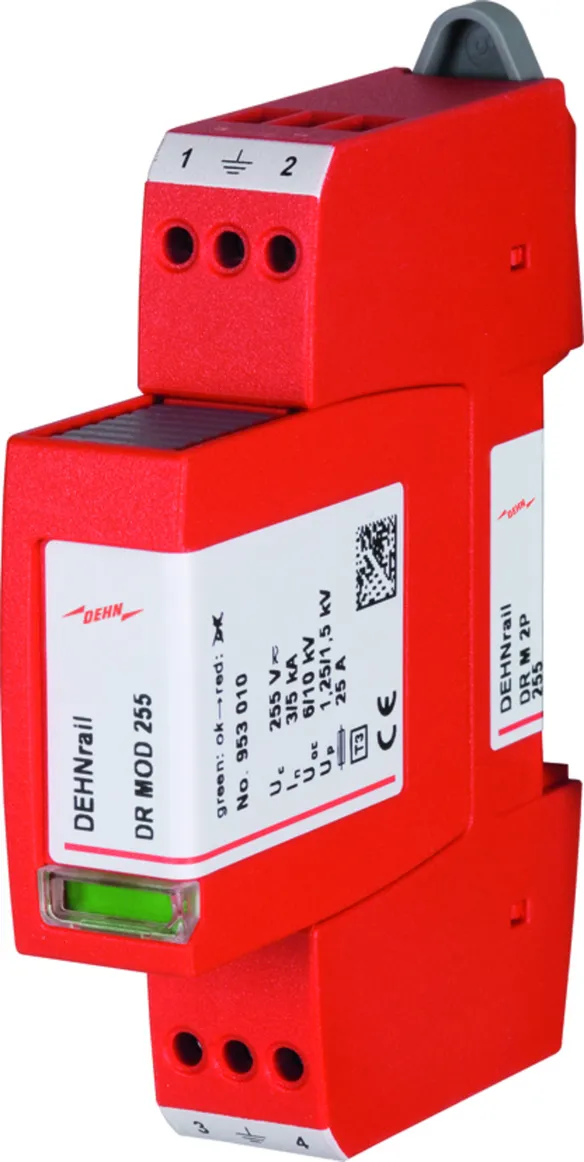

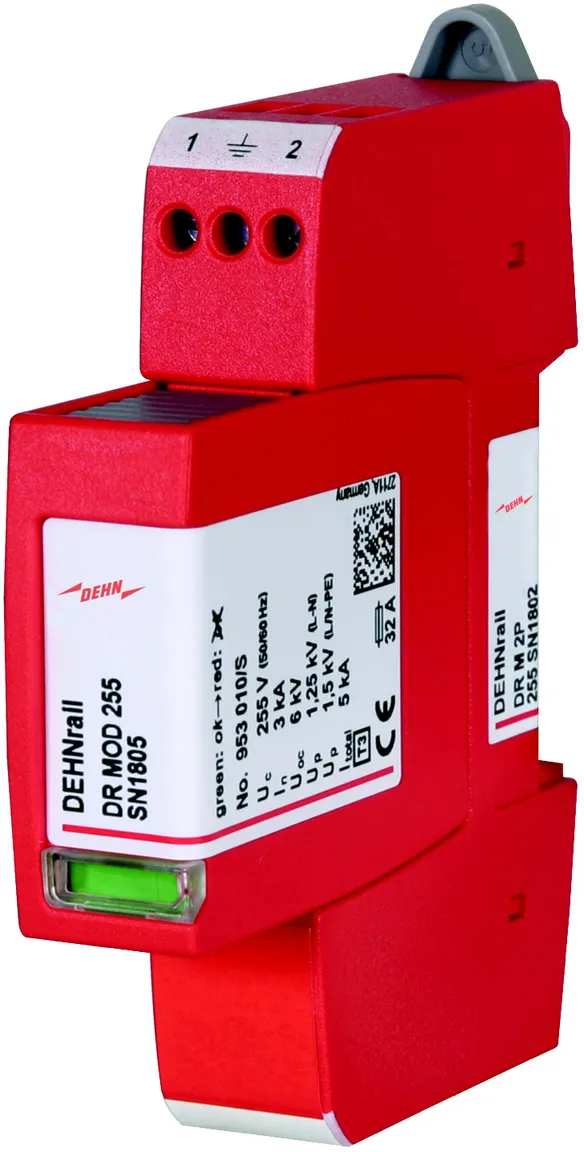

Túlfeszültség-korlátozó DEHNrail M 2P 255
2 pólusú, moduláris, dugaszolható túlfeszültség-korlátozó
ipari elektronikai végberendezések védelmére
Szélesség 1 modul, Hibajelzés
3. típusú levezető az MSZ EN 61643-11 szerint
Legmagasabb tartós feszültség: 255 V AC/DC
Teljes levezetési áramimpulzus: 5 kA
Védelmi feszültségszint L/N: < 1,25 kV
Előbiztosító: 25 A gG vagy B 25 A
Energetikai koordináció az DIN EN 62305-4 szerint

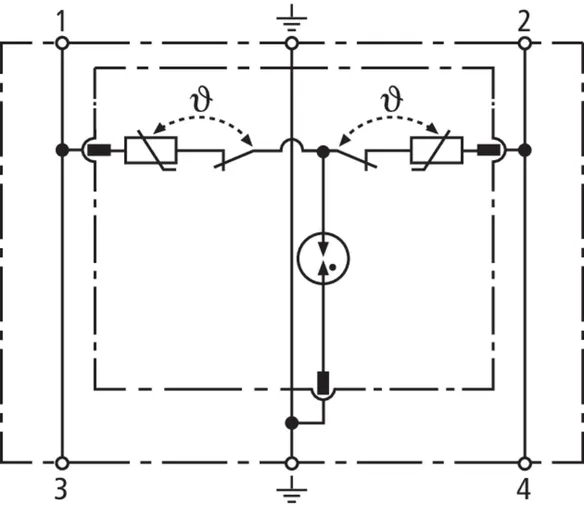

Red/Line-család levezetője

Gyártó: DEHN
Típus: DR M 2P 255
Cikksz.: 953200
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	3. típus / III. osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	255 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség DC (U_C )	255 V
Névleges levezetési áram (8/20 µs) (I_n )	3 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	5 kA
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Legnagyobb hálózatoldali túláramvédelem	25 A gG vagy B 25 A
Tanúsítványok	KEMA, VDE, UL, CSA, ATEX, IECEx

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	3. típus / III. osztály
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	255 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség DC (U_C )	255 V
Névleges terhelő áram AC (I_L )	25 A
Névleges levezetési áram (8/20 µs) (I_n )	3 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	5 kA
Összetett hullám üresjárási feszültsége (U_OC )	6 kV
Összetett hullám üresjárási feszültsége [L+N-PE] (U_OC_total )	10 kV
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [L/N-PE] (t_A )	≤ 100 ns
Legnagyobb hálózatoldali túláramvédelem	25 A gG vagy B 25 A
Névleges zárlati áram 25A gG hálózatoldali túláramvédelemmel (I_SCCR )	6 kA_eff
Időszakos túlfeszültség (TOV) [L-N] (UT) – Karakterisztika	335 V / 5 sec. – szilárdság
Időszakos túlfeszültség (TOV) [L-N] (UT) – Karakterisztika	440 V / 120 min. – biztonságos meghibásodás
Időszakos túlfeszültség (TOV) [L/N-PE] (UT) – Karakterisztika	335 V / 120 min. – szilárdság
Időszakos túlfeszültség (TOV) [L/N-PE] (UT) – Karakterisztika	440 V / 5 sec. – szilárdság
Időszakos túlfeszültség (TOV) [L+N-PE] (U_T) – Karakterisztika	1200 V + U_REF / 200 ms – biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozóvezeték-keresztmetszet (min.)	0,5 mm²tömör / finomsodrat
Csatlakozóvezeték-keresztmetszet (max.)	4 mm²tömör / 2,5 mm²finomsodrat
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros szín, UL 94 V-0
Beépítés helye	belső tér
Védettség	IP 20
Beépítési méretek	1 modul, DIN 43880
Tanúsítványok	KEMA, VDE, UL, CSA, ATEX, IECEx
ATEX-jóváhagyások	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
IECEx-jóváhagyások	IECEx TUR 22.0080X: Ex ec IIC T4 Gc

A 953200 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 953200 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 953206 DR M 2P 30 FM

GTIN 4013364109711, Vámtarifa szám (EU): 85363030, Bruttó súly: 94.50 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

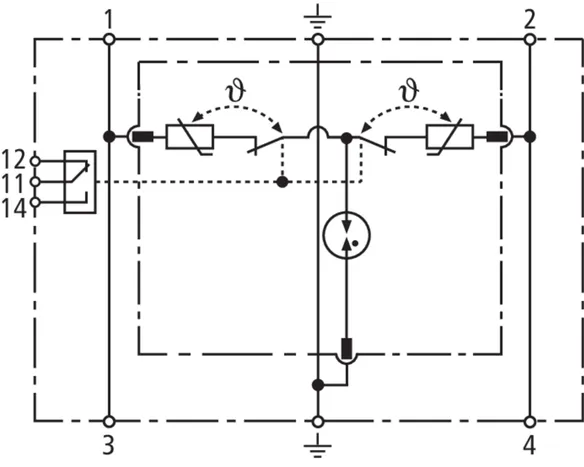

Túlfeszültség-korlátozó DEHNrail M 2P 30 FM
2 pólusú, moduláris, dugaszolható túlfeszültség-korlátozó
ipari elektronikai végberendezések védelmére
Szélesség 1 modul, Hibajelzés
távjelző érintkezővel
3. típusú levezető az MSZ EN 61643-11 szerint
Legmagasabb tartós feszültség: 30 V AC/DC
Teljes levezetési áram: 2 kA
Védelmi feszültségszint L/N: < 0,18 kV
Előbiztosító: 25 A gG vagy B 25 A
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: DR M 2P 30 FM
Cikksz.: 953206
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	3. típus / III. osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	30 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség DC (U_C )	30 V
Névleges levezetési áram (8/20 µs) (I_n )	1 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	2 kA
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 180 / ≤ 630 V
Legnagyobb hálózatoldali túláramvédelem	25 A gG vagy B 25 A
Tanúsítványok	KEMA, VDE, UL, CSA, ATEX, IECEx
Jelzőérintkező / Érintkezőtípus	váltó

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	3. típus / III. osztály
Névleges feszültség AC (U_N )	24 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	30 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség DC (U_C )	30 V
Névleges terhelő áram AC (I_L )	25 A
Névleges levezetési áram (8/20 µs) (I_n )	1 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	2 kA
Összetett hullám üresjárási feszültsége (U_OC )	2 kV
Összetett hullám üresjárási feszültsége [L+N-PE] (U_OC_total )	4 kV
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 180 / ≤ 630 V
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [L/N-PE] (t_A )	≤ 100 ns
Legnagyobb hálózatoldali túláramvédelem	25 A gG vagy B 25 A
Névleges zárlati áram 25A gG hálózatoldali túláramvédelemmel (I_SCCR )	6 kA_eff
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozóvezeték-keresztmetszet (min.)	0,5 mm²tömör / finomsodrat
Csatlakozóvezeték-keresztmetszet (max.)	4 mm²tömör / 2,5 mm²finomsodrat
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros szín, UL 94 V-0
Beépítés helye	belső tér
Védettség	IP 20
Beépítési méretek	1 modul, DIN 43880
Tanúsítványok	KEMA, VDE, UL, CSA, ATEX, IECEx
ATEX-jóváhagyások	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
IECEx-jóváhagyások	IECEx TUR 22.0080X: Ex ec IIC T4 Gc
Jelzőérintkező / Érintkezőtípus	váltó
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm²tömör / finomsodrat

A 953206 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 953206 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 953207 DR M 2P 60 FM

GTIN 4013364109728, Vámtarifa szám (EU): 85363030, Bruttó súly: 95.40 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

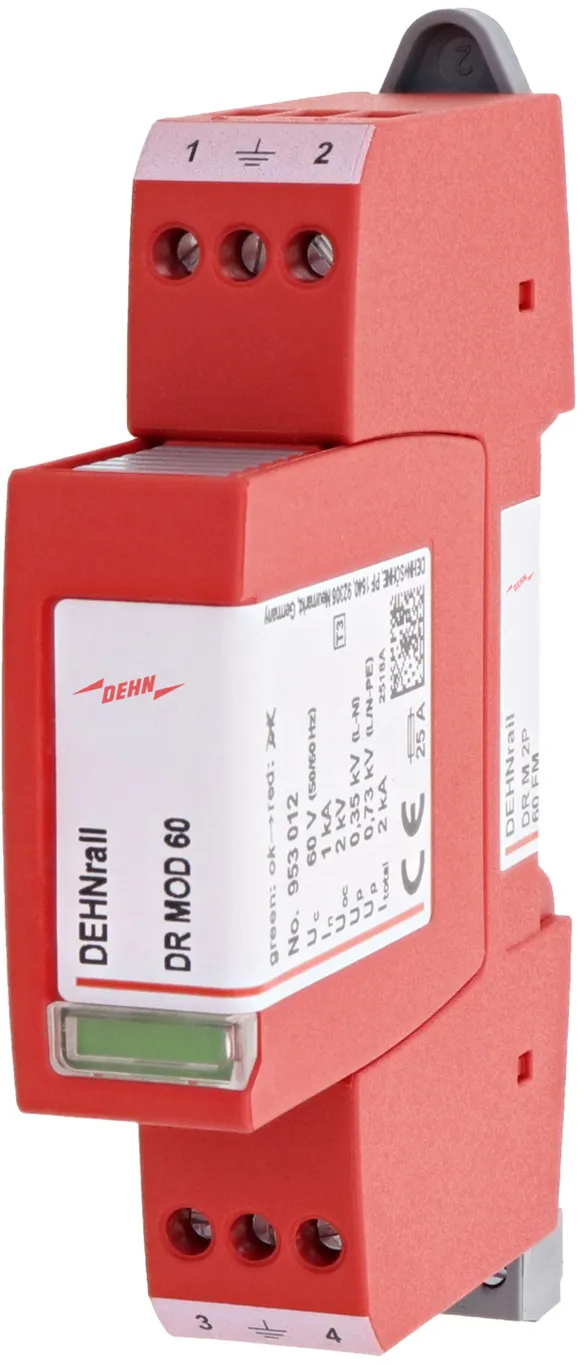

Túlfeszültség-korlátozó DEHNrail M 2P 60 FM
2 pólusú, moduláris, dugaszolható túlfeszültség-korlátozó
ipari elektronikai végberendezések védelmére
Szélesség 1 modul, Hibajelzés
távjelző érintkezővel
3. típusú levezető az MSZ EN 61643-11 szerint
Legmagasabb tartós feszültség: 60 V AC/DC
Teljes levezetési áram: 2 kA
Védelmi feszültségszint L/N: < 0,35 kV
Előbiztosító: 25 A gG vagy B 25 A
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: DR M 2P 60 FM
Cikksz.: 953207
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	3. típus / III. osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	60 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség DC (U_C )	60 V
Névleges levezetési áram (8/20 µs) (I_n )	1 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	2 kA
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 350 / ≤ 730 V
Legnagyobb hálózatoldali túláramvédelem	25 A gG vagy B 25 A
Tanúsítványok	KEMA, VDE, UL, CSA, ATEX, IECEx
Jelzőérintkező / Érintkezőtípus	váltó

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	3. típus / III. osztály
Névleges feszültség AC (U_N )	48 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	60 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség DC (U_C )	60 V
Névleges terhelőáram AC / DC (I_L )	25 A
Névleges levezetési áram (8/20 µs) (I_n )	1 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	2 kA
Összetett hullám üresjárási feszültsége (U_OC )	2 kV
Összetett hullám üresjárási feszültsége [L+N-PE] (U_OC_total )	4 kV
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 350 / ≤ 730 V
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [L/N-PE] (t_A )	≤ 100 ns
Legnagyobb hálózatoldali túláramvédelem	25 A gG vagy B 25 A
Névleges zárlati áram 25A gG hálózatoldali túláramvédelemmel (I_SCCR )	6 kA_eff
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozóvezeték-keresztmetszet (min.)	0,5 mm²tömör / finomsodrat
Csatlakozóvezeték-keresztmetszet (max.)	4 mm²tömör / 2,5 mm²finomsodrat
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros szín, UL 94 V-0
Beépítés helye	belső tér
Védettség	IP 20
Beépítési méretek	1 modul, DIN 43880
Tanúsítványok	KEMA, VDE, UL, CSA, ATEX, IECEx
ATEX-jóváhagyások	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
IECEx-jóváhagyások	IECEx TUR 22.0080X: Ex ec IIC T4 Gc
Jelzőérintkező / Érintkezőtípus	váltó
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm²tömör / finomsodrat

A 953207 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 953207 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 953208 DR M 2P 75 FM

GTIN 4013364109735, Vámtarifa szám (EU): 85363030, Bruttó súly: 93.70 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

Túlfeszültség-korlátozó DEHNrail M 2P 75 FM
2 pólusú, moduláris, dugaszolható túlfeszültség-korlátozó
ipari elektronikai végberendezések védelmére
Szélesség 1 modul, Hibajelzés
távjelző érintkezővel
3. típusú levezető az MSZ EN 61643-11 szerint
Legmagasabb tartós feszültség: 75 V AC/DC
Teljes levezetési áramimpulzus: 4 kA
Védelmi feszültségszint L/N: < 0,4 kV
Előbiztosító: 25 A gG vagy B 25 A
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: DR M 2P 75 FM
Cikksz.: 953208
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	3. típus / III. osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	75 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség DC (U_C )	75 V
Névleges levezetési áram (8/20 µs) (I_n )	2 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	4 kA
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 400 / ≤ 730 V
Legnagyobb hálózatoldali túláramvédelem	25 A gG vagy B 25 A
Tanúsítványok	KEMA, VDE, UL, CSA, ATEX, IECEx
Jelzőérintkező / Érintkezőtípus	váltó

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	3. típus / III. osztály
Névleges feszültség AC (U_N )	60 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	75 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség DC (U_C )	75 V
Névleges terhelő áram AC (I_L )	25 A
Névleges levezetési áram (8/20 µs) (I_n )	2 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	4 kA
Összetett hullám üresjárási feszültsége (U_OC )	4 kV
Összetett hullám üresjárási feszültsége [L+N-PE] (U_OC_total )	8 kV
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 400 / ≤ 730 V
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [L/N-PE] (t_A )	≤ 100 ns
Legnagyobb hálózatoldali túláramvédelem	25 A gG vagy B 25 A
Névleges zárlati áram 25A gG hálózatoldali túláramvédelemmel (I_SCCR )	6 kA_eff
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozóvezeték-keresztmetszet (min.)	0,5 mm²tömör / finomsodrat
Csatlakozóvezeték-keresztmetszet (max.)	4 mm²tömör / 2,5 mm²finomsodrat
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros szín, UL 94 V-0
Beépítés helye	belső tér
Védettség	IP 20
Beépítési méretek	1 modul, DIN 43880
Tanúsítványok	KEMA, VDE, UL, CSA, ATEX, IECEx
ATEX-jóváhagyások	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
IECEx-jóváhagyások	IECEx TUR 22.0080X: Ex ec IIC T4 Gc
Jelzőérintkező / Érintkezőtípus	váltó
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm²tömör / finomsodrat

A 953208 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 953208 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 953209 DR M 2P 150 FM

GTIN 4013364109742, Vámtarifa szám (EU): 85363030, Bruttó súly: 93.00 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

Túlfeszültség-korlátozó DEHNrail M 2P 150 FM
2 pólusú, moduláris, dugaszolható túlfeszültség-korlátozó
ipari elektronikai végberendezések védelmére
Szélesség 1 modul, Hibajelzés
távjelző érintkezővel
3. típusú levezető az MSZ EN 61643-11 szerint
Legmagasabb tartós feszültség: 150 V AC/DC
Teljes levezetési áramimpulzus: 4 kA
Védelmi feszültségszint L/N: < 0,64 kV
Előbiztosító: 25 A gG vagy B 25 A
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: DR M 2P 150 FM
Cikksz.: 953209
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	3. típus / III. osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	150 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség DC (U_C )	150 V
Névleges levezetési áram (8/20 µs) (I_n )	2 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	4 kA
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 640 / ≤ 800 V
Legnagyobb hálózatoldali túláramvédelem	25 A gG vagy B 25 A
Tanúsítványok	KEMA, VDE, UL, CSA, ATEX, IECEx
Jelzőérintkező / Érintkezőtípus	váltó

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	3. típus / III. osztály
Névleges feszültség AC (U_N )	120 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	150 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség DC (U_C )	150 V
Névleges terhelő áram AC (I_L )	25 A
Névleges levezetési áram (8/20 µs) (I_n )	2 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	4 kA
Összetett hullám üresjárási feszültsége (U_OC )	4 kV
Összetett hullám üresjárási feszültsége [L+N-PE] (U_OC_total )	8 kV
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 640 / ≤ 800 V
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [L/N-PE] (t_A )	≤ 100 ns
Legnagyobb hálózatoldali túláramvédelem	25 A gG vagy B 25 A
Névleges zárlati áram 25A gG hálózatoldali túláramvédelemmel (I_SCCR )	6 kA_eff
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozóvezeték-keresztmetszet (min.)	0,5 mm²tömör / finomsodrat
Csatlakozóvezeték-keresztmetszet (max.)	4 mm²tömör / 2,5 mm²finomsodrat
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros szín, UL 94 V-0
Beépítés helye	belső tér
Védettség	IP 20
Beépítési méretek	1 modul, DIN 43880
Tanúsítványok	KEMA, VDE, UL, CSA, ATEX, IECEx
ATEX-jóváhagyások	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
IECEx-jóváhagyások	IECEx TUR 22.0080X: Ex ec IIC T4 Gc
Jelzőérintkező / Érintkezőtípus	váltó
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm²tömör / finomsodrat

A 953209 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 953209 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 953205 DR M 2P 255 FM

GTIN 4013364108318, Vámtarifa szám (EU): 85363030, Bruttó súly: 98.88 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

Túlfeszültség-korlátozó DEHNrail M 2P 255 FM
2 pólusú, moduláris, dugaszolható túlfeszültség-korlátozó
ipari elektronikai végberendezések védelmére
Szélesség 1 modul, Hibajelzés
távjelző érintkezővel
3. típusú levezető az MSZ EN 61643-11 szerint
Legmagasabb tartós feszültség: 255 V AC/DC
Teljes levezetési áramimpulzus: 5 kA
Védelmi feszültségszint L/N: < 1,25 kV
Előbiztosító: 25 A gG vagy B 25 A
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: DR M 2P 255 FM
Cikksz.: 953205
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	3. típus / III. osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	255 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség DC (U_C )	255 V
Névleges levezetési áram (8/20 µs) (I_n )	3 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	5 kA
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Legnagyobb hálózatoldali túláramvédelem	25 A gG vagy B 25 A
Tanúsítványok	KEMA, VDE, UL, CSA, ATEX, IECEx
Jelzőérintkező / Érintkezőtípus	váltó

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	3. típus / III. osztály
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	255 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség DC (U_C )	255 V
Névleges terhelő áram AC (I_L )	25 A
Névleges levezetési áram (8/20 µs) (I_n )	3 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	5 kA
Összetett hullám üresjárási feszültsége (U_OC )	6 kV
Összetett hullám üresjárási feszültsége [L+N-PE] (U_OC_total )	10 kV
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [L/N-PE] (t_A )	≤ 100 ns
Legnagyobb hálózatoldali túláramvédelem	25 A gG vagy B 25 A
Névleges zárlati áram 25A gG hálózatoldali túláramvédelemmel (I_SCCR )	6 kA_eff
Időszakos túlfeszültség (TOV) [L-N] (UT) – Karakterisztika	335 V / 5 sec. – szilárdság
Időszakos túlfeszültség (TOV) [L-N] (UT) – Karakterisztika	440 V / 120 min. – biztonságos meghibásodás
Időszakos túlfeszültség (TOV) [L/N-PE] (UT) – Karakterisztika	335 V / 120 min. – szilárdság
Időszakos túlfeszültség (TOV) [L/N-PE] (UT) – Karakterisztika	440 V / 5 sec. – szilárdság
Időszakos túlfeszültség (TOV) [L+N-PE] (U_T) – Karakterisztika	1200 V + U_REF / 200 ms – biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozóvezeték-keresztmetszet (min.)	0,5 mm²tömör / finomsodrat
Csatlakozóvezeték-keresztmetszet (max.)	4 mm²tömör / 2,5 mm²finomsodrat
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros szín, UL 94 V-0
Beépítés helye	belső tér
Védettség	IP 20
Beépítési méretek	1 modul, DIN 43880
Tanúsítványok	KEMA, VDE, UL, CSA, ATEX, IECEx
ATEX-jóváhagyások	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
IECEx-jóváhagyások	IECEx TUR 22.0080X: Ex ec IIC T4 Gc
Jelzőérintkező / Érintkezőtípus	váltó
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm²tömör / finomsodrat

A 953205 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 953205 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 953228 DR M 2P 255 SN1802

GTIN 4013364158986, Vámtarifa szám (EU): 85363030, Bruttó súly: 89.70 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

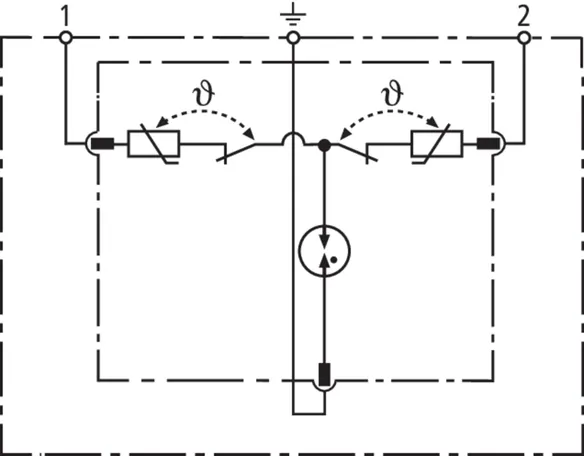

Túlfeszültség-korlátozó DEHNrail M 2P 255 SN1802
2 pólusú, moduláris, dugaszolható túlfeszültség-korlátozó
ipari elektronikai végberendezések védelmére
Szélesség 1 modul, Hibajelzés
3. típusú levezető az MSZ EN 61643-11 szerint
Legmagasabb tartós feszültség: 255 V AC/DC
Teljes levezetési áramimpulzus: 5 kA
Védelmi feszültségszint L/N: < 1,25 kV
Előbiztosító: 32 A gG vagy B 32 A
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: DR M 2P 255 SN1802
Cikksz.: 953228
vagy egyenértékű.

Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	3. típus / III. osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	255 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség DC (U_C )	255 V
Névleges levezetési áram (8/20 µs) (I_n )	3 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	5 kA
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Legnagyobb hálózatoldali túláramvédelem	32 A gG vagy B 32 A
Védőmodul igény szerint

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	3. típus / III. osztály
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	255 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség DC (U_C )	255 V
Névleges levezetési áram (8/20 µs) (I_n )	3 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	5 kA
Összetett hullám üresjárási feszültsége (U_OC )	6 kV
Összetett hullám üresjárási feszültsége [L+N-PE] (U_OC_total )	10 kV
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [L/N-PE] (t_A )	≤ 100 ns
Legnagyobb hálózatoldali túláramvédelem	32 A gG vagy B 32 A
Névleges zárlati áram 32A gG hálózatoldali túláramvédelemmel (I_SCCR )	6 kA_eff
Időszakos túlfeszültség (TOV) [L-N] (UT) – Karakterisztika	335 V / 5 sec. – szilárdság
Időszakos túlfeszültség (TOV) [L-N] (UT) – Karakterisztika	440 V / 120 min. – biztonságos meghibásodás
Időszakos túlfeszültség (TOV) [L/N-PE] (UT) – Karakterisztika	335 V / 120 min. – szilárdság
Időszakos túlfeszültség (TOV) [L/N-PE] (UT) – Karakterisztika	440 V / 5 sec. – szilárdság
Időszakos túlfeszültség (TOV) [L+N-PE] (U_T) – Karakterisztika	1200 V + U_REF / 200 ms – biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozóvezeték-keresztmetszet (min.)	0,5 mm²tömör / finomsodrat
Csatlakozóvezeték-keresztmetszet (max.)	4 mm²tömör / 2,5 mm²finomsodrat
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros szín, UL 94 V-0
Beépítés helye	belső tér
Védettség	IP 20
Beépítési méretek	1 modul, DIN 43880
Védőmodul igény szerint

A 953228 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 953228 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 953229 DR M 2P 255 SN1803FM

GTIN 4013364158993, Vámtarifa szám (EU): 85363030, Bruttó súly: 93.40 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

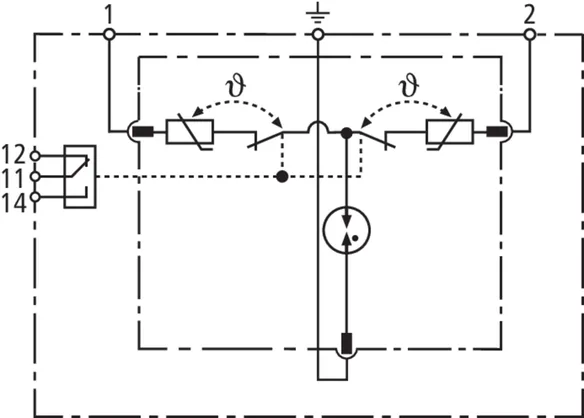

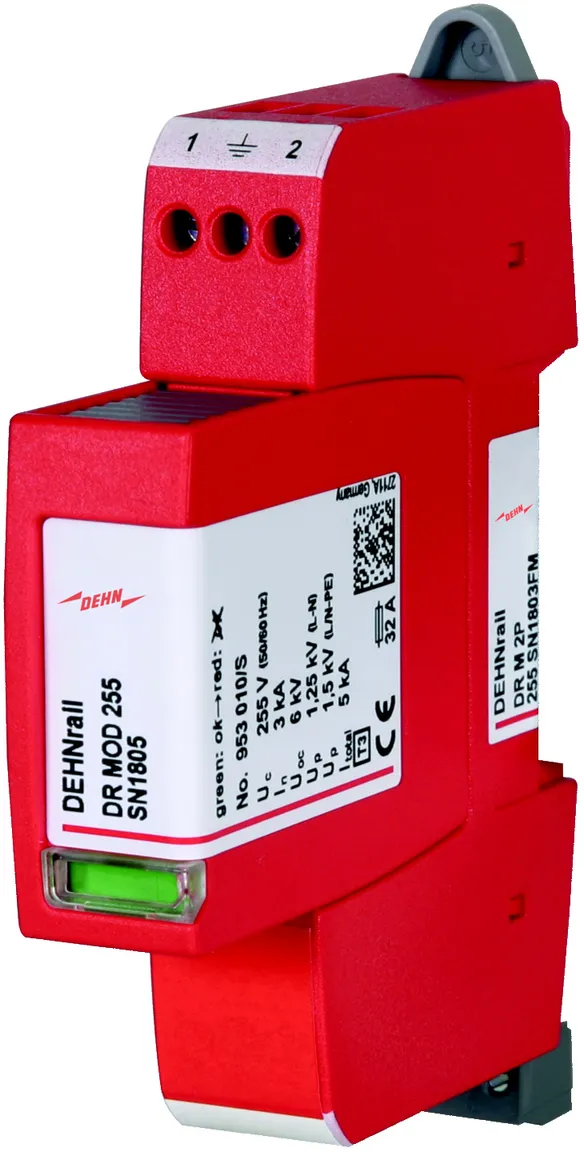

Túlfeszültség-korlátozó DEHNrail M 2P 255 SN1803FM
2 pólusú, moduláris, dugaszolható túlfeszültség-korlátozó
ipari elektronikai végberendezések védelmére,
szélesség 1 modul, Hibajelzés
távjelző érintkezővel
3. típusú levezető az MSZ EN 61643-11 szerint
Legmagasabb tartós feszültség: 255 V AC/DC
Teljes levezetési áramimpulzus: 5 kA
Védelmi feszültségszint L/N: < 1,25 kV
Előbiztosító: 32 A gG vagy B 32 A
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: DR M 2P 255 SN1803FM
Cikksz.: 953229
vagy egyenértékű.

Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	3.típus / III. osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	255 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség DC (U_C )	255 V
Névleges levezetési áram (8/20 µs) (I_n )	3 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	5 kA
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Legnagyobb hálózatoldali túláramvédelem	32 A gG vagy B 32 A
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Védelmi modul igény szerint

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	3.típus / III. osztály
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	255 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség DC (U_C )	255 V
Névleges levezetési áram (8/20 µs) (I_n )	3 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	5 kA
Összetett hullám üresjárási feszültsége (U_OC )	6 kV
Összetett hullám üresjárási feszültsége [L+N-PE] (U_OC_total )	10 kV
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [L/N-PE] (t_A )	≤ 100 ns
Legnagyobb hálózatoldali túláramvédelem	32 A gG vagy B 32 A
Névleges zárlati áram 32A gG hálózatoldali túláramvédelemmel (I_SCCR )	6 kA_eff
Időszakos túlfeszültség (TOV) [L-N] (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség (TOV) [L-N] (UT) – Karakterisztika	440 V / 120 perc. – biztonságos meghibásodás
Időszakos túlfeszültség (TOV) [L/N-PE] (UT) – Karakterisztika	335 V / 120 perc. – ellenáll
Időszakos túlfeszültség (TOV) [L/N-PE] (UT) – Karakterisztika	440 V / 5 s. – ellenáll
Időszakos túlfeszültség (TOV) [L+N-PE] (U_T) – Karakterisztika	1200 V + U_REF / 200 ms – biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozóvezeték-keresztmetszet (min.)	0.5 mm2 tömör-/ finomsodrat
Csatlakozóvezeték-keresztmetszet (max.)	4 mm² tömör- / 2,5mm² finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyúló műanyag, piros, UL 94 V-0
Beépítés helye	Beltéri
Védettség	IP 20
Beépítési méretek	1 modul, DIN 43880
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm2 tömör- / finomsodrat
Védelmi modul igény szerint

A 953229 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 953229 terméket hozzáadtuk a kosárhoz.

Webshop indítása

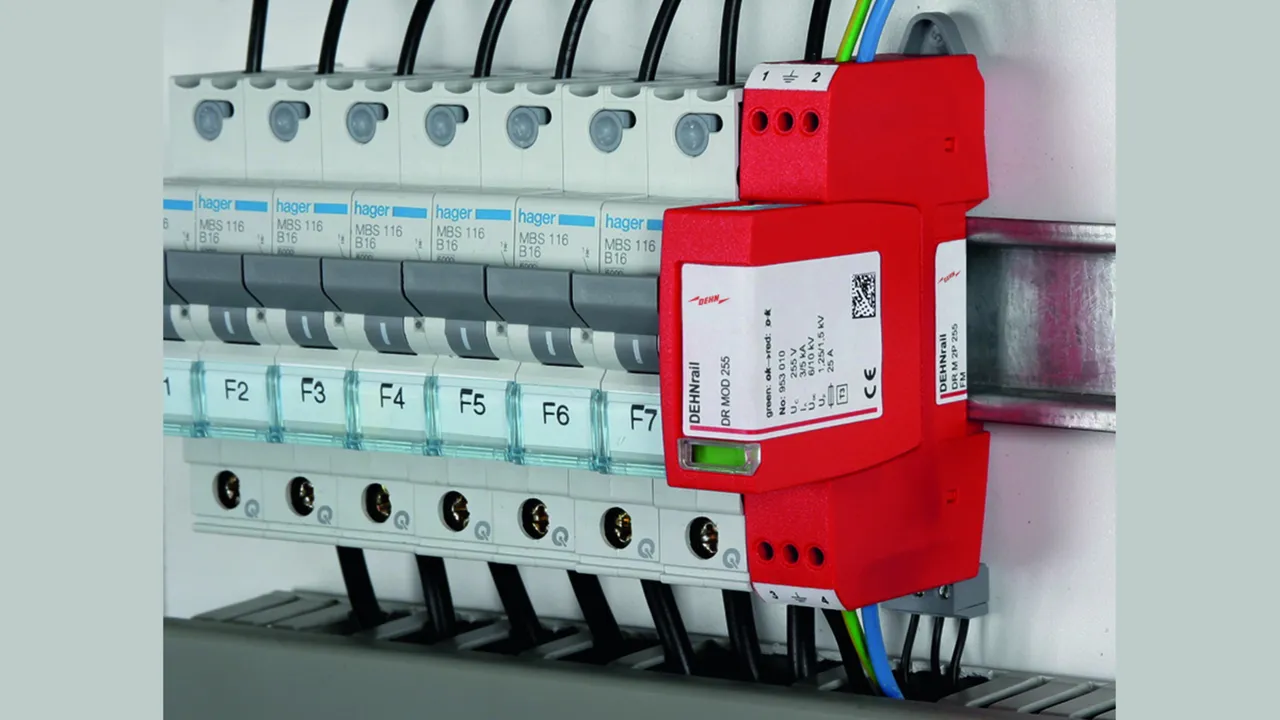

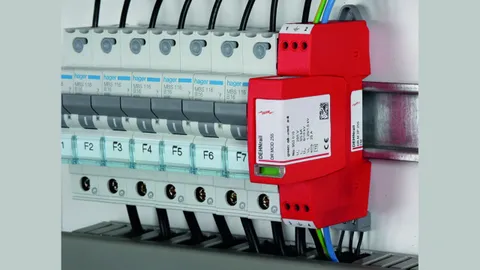

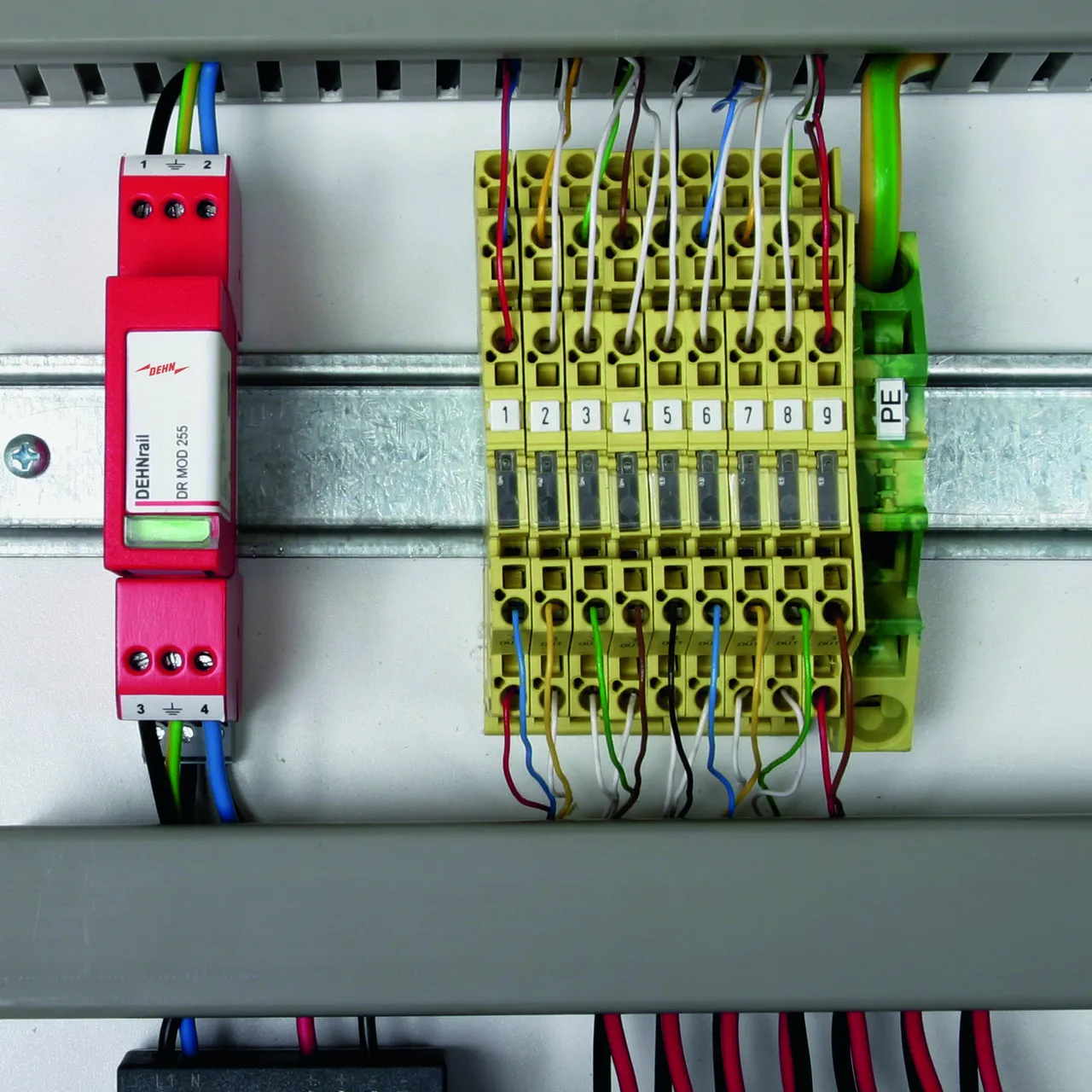

DEHNrail modular

Details

DEHNrail M 2P ...

Cikkszám 953201 DR M 2P 30

Ön nem jogosult a letöltésre 953200.stp

Ön nem jogosult a letöltésre 953200.igs

Ön nem jogosult a letöltésre 953200.jt

Ön nem jogosult a letöltésre 953200.dwg

Ön nem jogosult a letöltésre 953200m_E.dxf

Ön nem jogosult a letöltésre DEHN.953201.wspak

Ön nem jogosult a letöltésre 953201_eplan.zip

A 953201 termék hozzá lett adva a jegyzettömbhöz.

A 953201 terméket hozzáadtuk a kosárhoz.

Cikkszám 953202 DR M 2P 60

Ön nem jogosult a letöltésre 953200.stp

Ön nem jogosult a letöltésre 953200.igs

Ön nem jogosult a letöltésre 953200.jt

Ön nem jogosult a letöltésre 953200.dwg

Ön nem jogosult a letöltésre 953200m_E.dxf

Ön nem jogosult a letöltésre DEHN.953202.wspak

Ön nem jogosult a letöltésre DEHN.953202.edz

A 953202 termék hozzá lett adva a jegyzettömbhöz.

A 953202 terméket hozzáadtuk a kosárhoz.

Cikkszám 953203 DR M 2P 75

Ön nem jogosult a letöltésre 953200.stp

Ön nem jogosult a letöltésre 953200.igs

Ön nem jogosult a letöltésre 953200.jt

Ön nem jogosult a letöltésre 953200.dwg

Ön nem jogosult a letöltésre 953200m_E.dxf

Ön nem jogosult a letöltésre DEHN.953203.wspak

Ön nem jogosult a letöltésre DEHN.953203.edz

A 953203 termék hozzá lett adva a jegyzettömbhöz.

A 953203 terméket hozzáadtuk a kosárhoz.

Cikkszám 953204 DR M 2P 150

Ön nem jogosult a letöltésre 953200.stp

Ön nem jogosult a letöltésre 953200.igs

Ön nem jogosult a letöltésre 953200.jt

Ön nem jogosult a letöltésre 953200.dwg

Ön nem jogosult a letöltésre 953200m_E.dxf

Ön nem jogosult a letöltésre DEHN.953204.wspak

Ön nem jogosult a letöltésre DEHN.953204.edz

A 953204 termék hozzá lett adva a jegyzettömbhöz.

A 953204 terméket hozzáadtuk a kosárhoz.

Cikkszám 953200 DR M 2P 255

Ön nem jogosult a letöltésre 953200.stp

Ön nem jogosult a letöltésre 953200.igs

Ön nem jogosult a letöltésre 953200.jt

Ön nem jogosult a letöltésre 953200.dwg

Ön nem jogosult a letöltésre 953200m_E.dxf

Ön nem jogosult a letöltésre DEHN.953200.wspak

Ön nem jogosult a letöltésre 953200_eplan.zip

A 953200 termék hozzá lett adva a jegyzettömbhöz.

A 953200 terméket hozzáadtuk a kosárhoz.

DEHNrail M 2P ... FM

Cikkszám 953206 DR M 2P 30 FM

Ön nem jogosult a letöltésre 953205.stp

Ön nem jogosult a letöltésre 953205.igs

Ön nem jogosult a letöltésre 953205.jt

Ön nem jogosult a letöltésre 953205.dwg

Ön nem jogosult a letöltésre 953205m_E.dxf

Ön nem jogosult a letöltésre DEHN.953206.wspak

Ön nem jogosult a letöltésre 953206_eplan.zip

A 953206 termék hozzá lett adva a jegyzettömbhöz.

A 953206 terméket hozzáadtuk a kosárhoz.

Cikkszám 953207 DR M 2P 60 FM

Ön nem jogosult a letöltésre 953205.stp

Ön nem jogosult a letöltésre 953205.igs

Ön nem jogosult a letöltésre 953205.jt

Ön nem jogosult a letöltésre 953205.dwg

Ön nem jogosult a letöltésre 953205m_E.dxf

Ön nem jogosult a letöltésre DEHN.953207.wspak

Ön nem jogosult a letöltésre DEHN.953207.edz

A 953207 termék hozzá lett adva a jegyzettömbhöz.

A 953207 terméket hozzáadtuk a kosárhoz.

Cikkszám 953208 DR M 2P 75 FM

Ön nem jogosult a letöltésre 953205.stp

Ön nem jogosult a letöltésre 953205.igs

Ön nem jogosult a letöltésre 953205.jt

Ön nem jogosult a letöltésre 953205.dwg

Ön nem jogosult a letöltésre 953205m_E.dxf
