DEHNrail moduláris, többpólusú

Négypólusú túlfeszültség-korlátozó, mely alapmodulból és dugaszolható védőmodulból áll
Nagy levezető-képesség a nagyteljesítményű cink-oxid varisztor/szikraköz kombinációnak köszönhetően
Energetikailag koordinált a Red/Line termékcsaládon belül
Működés-, hibajelzés zöld-piros jelöléssel a betekintő ablakban
Egyszerű, szerszámmentes védőmodulcsere modulreteszelő rendszer következtében modul reteszelésoldó gombbal
Névleges terhelőáram 25 A
Rezgés- és ütésállóság az MSZ EN 60068-2 szabvány szerint

Details

DEHNrail M 4P ... (FM)

Négypólusú túlfeszültség-korlátozó, alapmodulból és dugaszolható védőmodulból, 230 / 400 V rendszerekhez, az FM változatban potenciálfüggetlen távjelző érintkezővel.

2 Termékek

Cikkszám 953400 DR M 4P 255

GTIN 4013364115767, Vámtarifa szám (EU): 85363030, Bruttó súly: 168.20 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

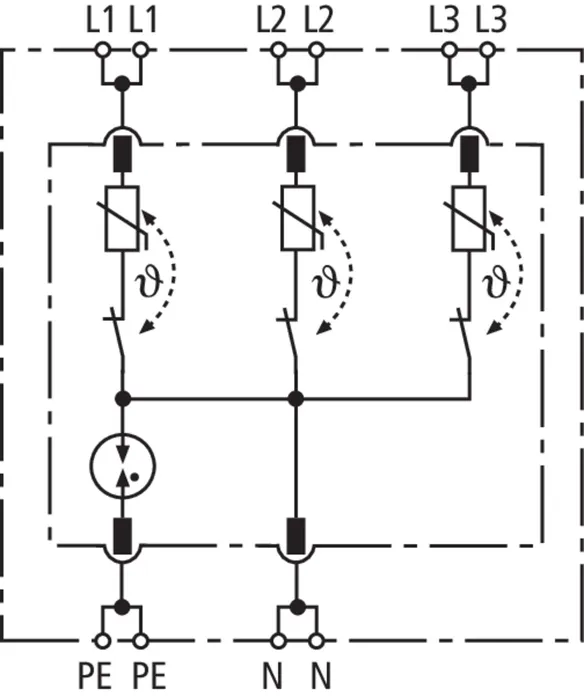

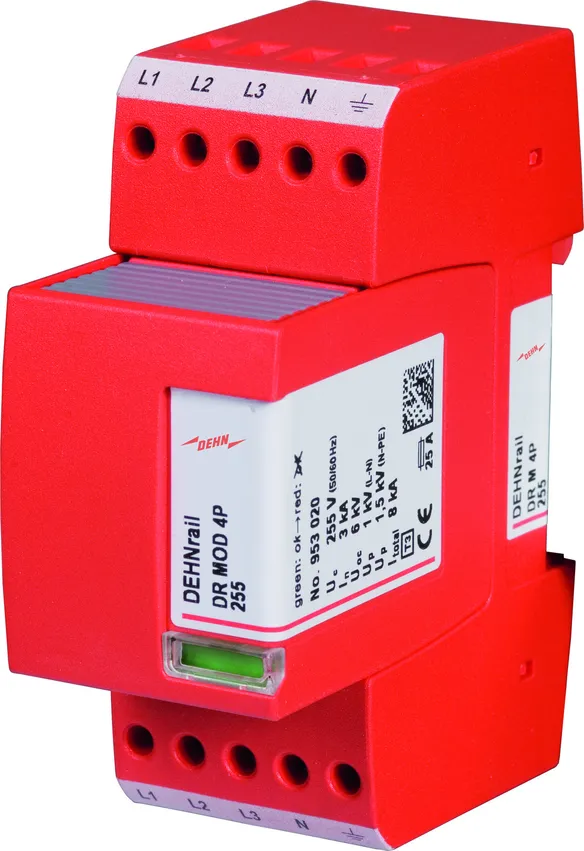

Túlfeszültség-korlátozó DEHNrail M 4P 255
4 pólusú, moduláris, dugaszolható túlfeszültség-korlátozó
ipari elektronikai végberendezések védelmére
Szélesség 2 modul, hibajelzés
3. típusú levezető az MSZ EN 61643-11 szerint
Legmagasabb tartós feszültség: 255/440 V AC
Teljes levezetési áram: 8 kA
Védelmi feszültségszint (L-N): <= 1 kV
Max. hálózatoldali túláramvédelem:
25 A gG vagy B 25 A
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: DR M 4P 255
Cikksz.: 953400
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus az MSZ EN 61643-11 / ... IEC 61643-11	3. típus / III. osztály
Legnagyobb tartós üzemi feszültség AC (U_C )	255 / 440 V (50 / 60 Hz)
Névleges levezetési lökőáram (8/20 µs) (I_n )	3 kA
Teljes levezetési áram (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Max. hálózatoldali túláramvédelem	25 A gG vagy B 25 A
Tanúsítványok	KEMA, VDE

SPD típus az MSZ EN 61643-11 / ... IEC 61643-11	3. típus / III. osztály
Névleges feszültség AC (U_N )	230 / 400 V (50 / 60 Hz)
Legnagyobb tartós üzemi feszültség AC (U_C )	255 / 440 V (50 / 60 Hz)
Névleges terhelőáram AC (I_L )	25 A
Névleges levezetési lökőáram (8/20 µs) (I_n )	3 kA
Teljes levezetési áram (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Összetett hullám (U_OC )	6 kV
Összetett hullám [L1+L2+L3+N-PE] (U_OC_total )	16 kV
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [L/N-PE] (t_A )	≤ 100 ns
Max. hálózatoldali túláramvédelem	25 A gG vagy B 25 A
Névleges zárlati szilárdság 25 A gL/gG hálózatoldali túláramvédelem esetén (I_SCCR )	6 kA_eff
Időszakos túlfeszültség (TOV) [L-N] (U_T) – Karakterisztika	335 V / 5 sec. – szilárdság
Időszakos túlfeszültség (TOV) [L-N] (U_T) – Karakterisztika	440 V / 120 min. – biztonságos meghibásodás
Időszakos túlfeszültség (TOV) [L/N-PE] (U_T) – Karakterisztika	335 V / 120 min. – szilárdság
Időszakos túlfeszültség (TOV) [L/N-PE] (U_T) – Karakterisztika	440 V / 5 sec. – szilárdság
Időszakos túlfeszültség (TOV) [N-PE] (U_T) – Karakterisztika	1200 V / 200 ms – biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-, hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	0,5 mm²tömör / finomsodrat
Csatlakozási keresztmetszet (max.)	4 mm²tömör / 2,5 mm²finomsodrat
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
Burkolat anyaga	hőre lágyuló műanyag, piros szín, UL 94 V-0
Beszerelés helye	belső tér
Védettségi fajta	IP 20

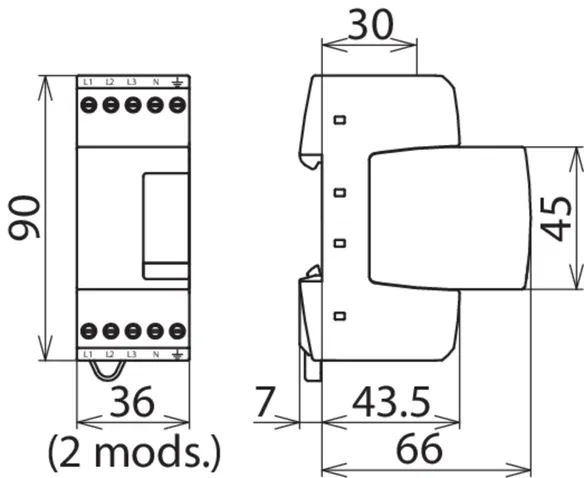

Beépítési méretek	2 osztásegység, DIN 43880
Tanúsítványok	KEMA, VDE

A 953400 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 953400 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 953405 DR M 4P 255 FM

GTIN 4013364115774, Vámtarifa szám (EU): 85363030, Bruttó súly: 171.90 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

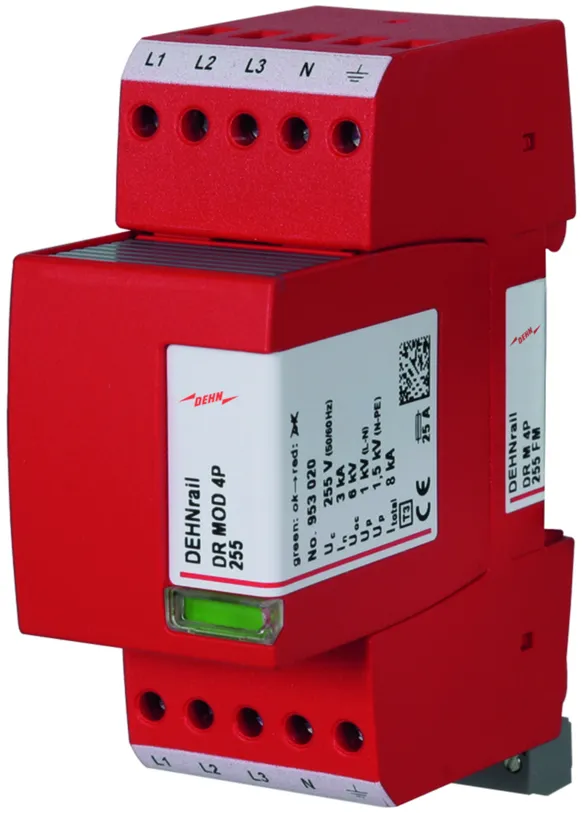

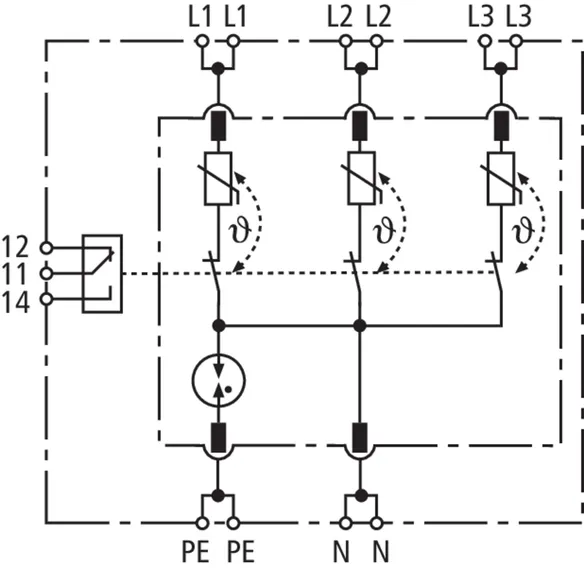

Túlfeszültség-korlátozó DEHNrail M 4P 255 FM
4 pólusú, moduláris, dugaszolható túlfeszültség-korlátozó
ipari elektronikai végberendezések védelmére
Szélesség 2 modul, hibajelzés
távjelző érintkezővel
3. típusú levezető az MSZ EN 61643-11 szerint
Legmagasabb tartós feszültség: 255/440 V AC
Teljes levezetési áram: 8 kA
Védelmi feszültségszint (L-N): <= 1 kV
Max. hálózatoldali túláramvédelem:
25 A gG vagy B 25 A
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: DR M 4P 255 FM
Cikksz.: 953405
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus az MSZ EN 61643-11 / ... IEC 61643-11	3. típus / III. osztály
Legnagyobb tartós üzemi feszültség AC (U_C )	255 / 440 V (50 / 60 Hz)
Névleges levezetési lökőáram (8/20 µs) (I_n )	3 kA
Teljes levezetési áram (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Max. hálózatoldali túláramvédelem	25 A gG vagy B 25 A
Tanúsítványok	KEMA, VDE
Távjelző érintkező (FM) / Érintkezőtípus	váltó

SPD típus az MSZ EN 61643-11 / ... IEC 61643-11	3. típus / III. osztály
Névleges feszültség AC (U_N )	230 / 400 V (50 / 60 Hz)
Legnagyobb tartós üzemi feszültség AC (U_C )	255 / 440 V (50 / 60 Hz)
Névleges terhelőáram AC (I_L )	25 A
Névleges levezetési lökőáram (8/20 µs) (I_n )	3 kA
Teljes levezetési áram (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Összetett hullám (U_OC )	6 kV
Összetett hullám [L1+L2+L3+N-PE] (U_OC_total )	16 kV
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [L/N-PE] (t_A )	≤ 100 ns
Max. hálózatoldali túláramvédelem	25 A gG vagy B 25 A
Névleges zárlati szilárdság 25 A gL/gG hálózatoldali túláramvédelem esetén (I_SCCR )	6 kA_eff
Időszakos túlfeszültség (TOV) [L-N] (U_T) – Karakterisztika	335 V / 5 sec. – szilárdság
Időszakos túlfeszültség (TOV) [L-N] (U_T) – Karakterisztika	440 V / 120 min. – biztonságos meghibásodás
Időszakos túlfeszültség (TOV) [L/N-PE] (U_T) – Karakterisztika	335 V / 120 min. – szilárdság
Időszakos túlfeszültség (TOV) [L/N-PE] (U_T) – Karakterisztika	440 V / 5 sec. – szilárdság
Időszakos túlfeszültség (TOV) [N-PE] (U_T) – Karakterisztika	1200 V / 200 ms – biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-, hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	0,5 mm²tömör / finomsodrat
Csatlakozási keresztmetszet (max.)	4 mm²tömör / 2,5 mm²finomsodrat
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
Burkolat anyaga	hőre lágyuló műanyag, piros szín, UL 94 V-0
Beszerelés helye	belső tér
Védettségi fajta	IP 20

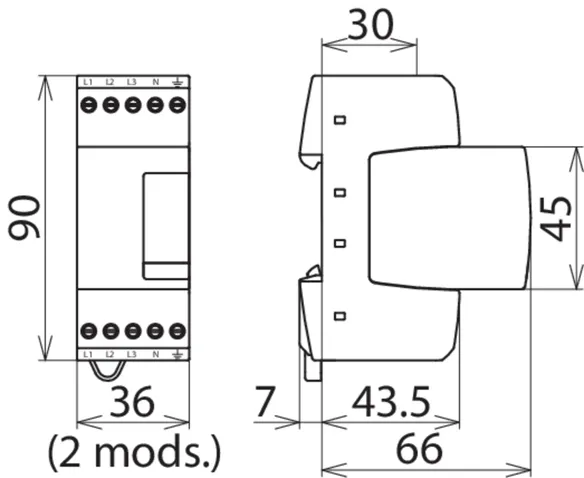

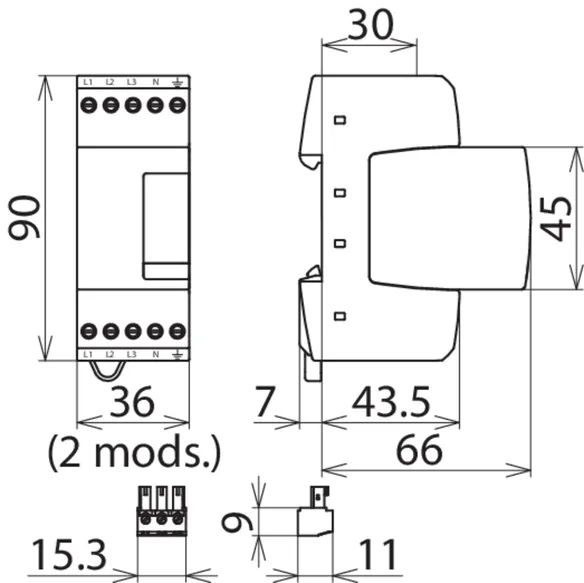

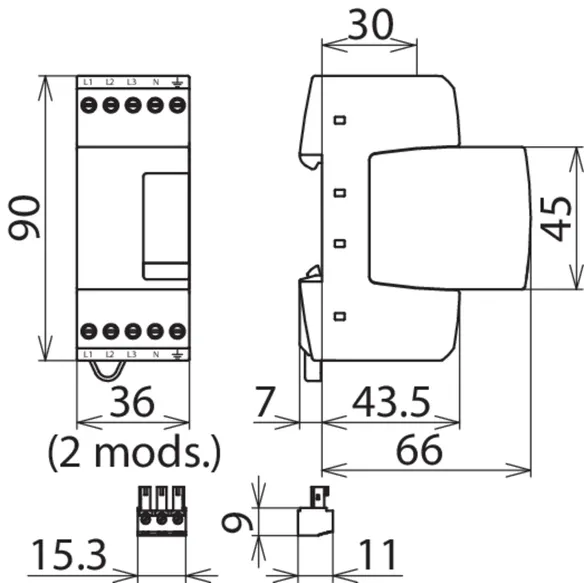

Beépítési méretek	2 osztásegység, DIN 43880
Tanúsítványok	KEMA, VDE
Távjelző érintkező (FM) / Érintkezőtípus	váltó
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm²tömör / finomsodrat

A 953405 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 953405 terméket hozzáadtuk a kosárhoz.

Webshop indítása

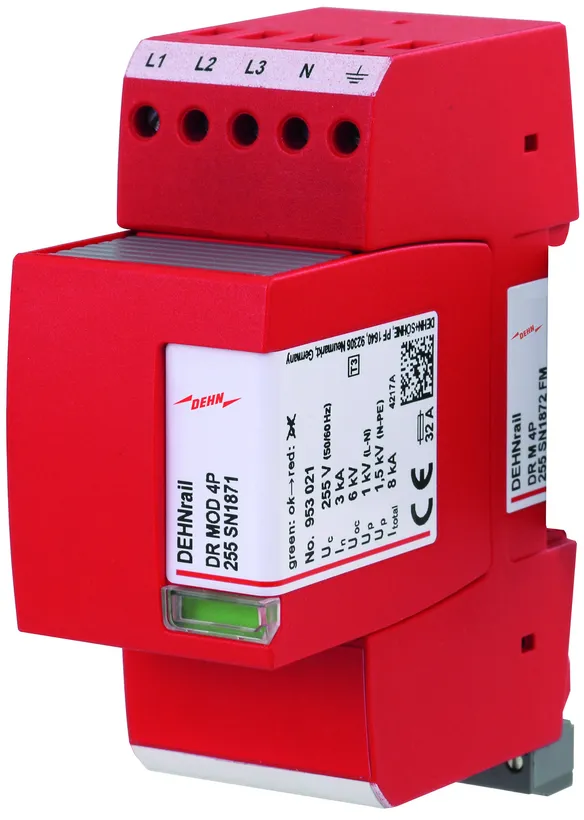

DEHNrail M 4P SN1872 FM

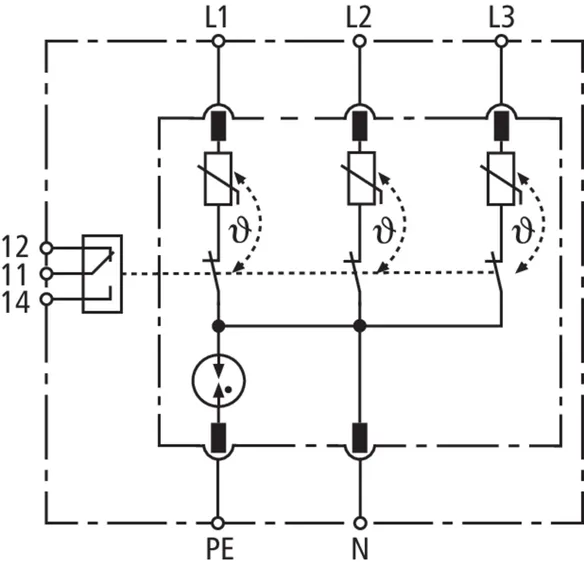

Négypólusú túlfeszültség-korlátozó, mely alapmodulból és dugaszolható védőmodulból áll; potenciálfüggetlen távjelző érintkezővel. Alkalmazás berendezésekben 32 A biztosításig lehetséges.

1 Termék

Cikkszám 953406 DR M 4P 255 SN1872 FM

GTIN 4013364353060, Vámtarifa szám (EU): 85363030, Bruttó súly: 171.90 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

Túlfeszültség-korlátozó DEHNrail DR M 4P 255 SN1872 FM
4 pólusú, moduláris, dugaszolható túlfeszültség-korlátozó
ipari elektronikai végberendezések védelmére
Szélesség 2 modul, hibajelzés
távjelző érintkezővel
3. típusú levezető az MSZ EN 61643-11 szerint
Legmagasabb tartós feszültség: 255/440 V AC
Teljes levezetési áram: 8 kA
Védelmi feszültségszint (L-N): <= 1 kV
Max. hálózatoldali túláramvédelem:
32 A gG vagy B 32 A
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: DR M 4P 255 SN1872 FM
Cikksz.: 953406
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus az MSZ EN 61643-11 / ... IEC 61643-11	3. típus / III. osztály
Legnagyobb tartós üzemi feszültség AC (U_C )	255 / 440 V (50 / 60 Hz)
Névleges levezetési lökőáram (8/20 µs) (I_n )	3 kA
Teljes levezetési áram (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Max. hálózatoldali túláramvédelem	32 A gG oder B 32 A
Távjelző érintkező (FM) / Érintkezőtípus	váltó

SPD típus az MSZ EN 61643-11 / ... IEC 61643-11	3. típus / III. osztály
Névleges feszültség AC (U_N )	230 / 400 V (50 / 60 Hz)
Legnagyobb tartós üzemi feszültség AC (U_C )	255 / 440 V (50 / 60 Hz)
Névleges levezetési lökőáram (8/20 µs) (I_n )	3 kA
Teljes levezetési áram (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Összetett hullám (U_OC )	6 kV
Összetett hullám [L1+L2+L3+N-PE] (U_OC_total )	16 kV
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [L/N-PE] (t_A )	≤ 100 ns
Max. hálózatoldali túláramvédelem	32 A gG oder B 32 A
Névleges zárlati szilárdság 25 A gL/gG hálózatoldali túláramvédelem esetén (I_SCCR )	6 kA_eff
Időszakos túlfeszültség (TOV) [L-N] (U_T) – Karakterisztika	335 V / 5 sec. – szilárdság
Időszakos túlfeszültség (TOV) [L-N] (U_T) – Karakterisztika	440 V / 120 min. – biztonságos meghibásodás
Időszakos túlfeszültség (TOV) [L/N-PE] (U_T) – Karakterisztika	335 V / 120 min. – szilárdság
Időszakos túlfeszültség (TOV) [L/N-PE] (U_T) – Karakterisztika	440 V / 5 sec. – szilárdság
Időszakos túlfeszültség (TOV) [N-PE] (U_T) – Karakterisztika	1200 V / 200 ms – biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-, hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	0,5 mm²tömör / finomsodrat
Csatlakozási keresztmetszet (max.)	4 mm²tömör / 2,5 mm²finomsodrat
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
Burkolat anyaga	hőre lágyuló műanyag, piros szín, UL 94 V-0
Beszerelés helye	belső tér
Védettségi fajta	IP 20

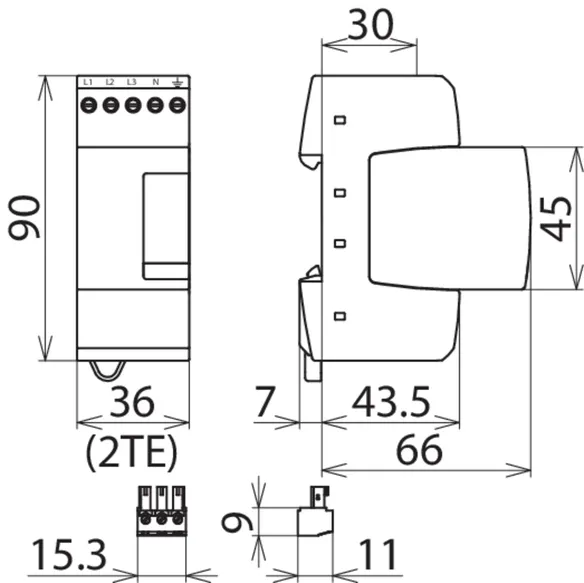

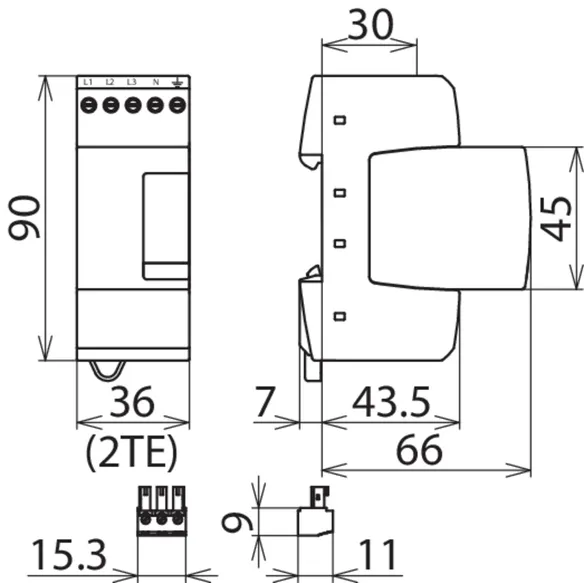

Beépítési méretek	2 osztásegység, DIN 43880
Távjelző érintkező (FM) / Érintkezőtípus	váltó
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm²tömör / finomsodrat
