PLC-Protector

Túlfeszültségvédelem és szűrő kombinációja
Túlfeszültségvédelem felügyeleti eszközzel és leválasztó eszközzel
Zavarszűrő az érzékeny ipari elektronika védelmére szimmetrikus és aszimmetrikus nagyfrekvenciás zavarokkal szemben
Felépítés árnyékolt házban
Vizuális működésjelző (zöld) és potenciálfüggetlen távjelző (nyitó) hiba jelzésére

Details

PLC-Protector

Túlfeszültség-korlátozó zavarszűrővel egyfázisú 230 V TT- és TN-rendszerek számára; potenciálfüggetlen távjelző érintkezővel.

1 Termék

Cikkszám 912253 SPS PRO

GTIN 4013364068360, Vámtarifa szám (EU): 85363010, Bruttó súly: 603.70 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

Túlfeszültség-korlátozó zavarszűrővel PLC PRO
2-pólusú túlfeszültség-korlátozó elektronikus
készülékek hálózati táplálásának tranziens
túlfeszültségekkel, valamint nagyfrekvenciás zavarfeszültségekkel szembeni védelmére
Szélesség 7 modul
3. típusú levezető az MSZ EN 61643-11 szerint
Működésjelző zöld
Hibajelzés: Távjelző érintkező
Felépítés árnyékolt házban
Hálózati szűrő a DIN VDE 0565 3. rész szerint
Legmagasabb tartós feszültség: 255 V AC
Teljes levezetési áramimpulzus: 5 kA
Védelmi feszültségszint (L-N): <= 0,8 kV
Névleges terhelőáram: 3 A AC
Csillapítás f = 1 MHz szimm./aszimm. >= 73 dB / >= 45 dB esetén
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: SPS PRO
Cikksz.: 912253
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus az MSZ EN 61643-11 / ... IEC 61643-11	3. típus / III. osztály
Legnagyobb tartós üzemi feszültség AC (U_C )	255 V (50 / 60 Hz)
Névleges terhelőáram AC (I_L )	3 A
Névleges levezetési lökőáram (8/20 µs) (I_n )	3 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	5 kA
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 800 / ≤ 1000 V
Távjelző érintkező (FM) funkciója	Nyitó

SPD típus az MSZ EN 61643-11 / ... IEC 61643-11	3. típus / III. osztály
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb tartós üzemi feszültség AC (U_C )	255 V (50 / 60 Hz)
Névleges terhelőáram AC (I_L )	3 A
Százalékos feszültségesés [L'-N’/L-N] U_C/I_L (∆U)	≤ 1,6 %
Névleges levezetési lökőáram (8/20 µs) (I_n )	3 kA
Összetett hullám (U_OC )	6 kV
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	5 kA
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 800 / ≤ 1000 V
Összetett hullám [L+N-PE] (U_OC_total )	10 kV
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [L/N-PE] (t_A )	≤ 100 ns
Zárlati szilárdság max. hálózatoldali túláramvédelem esetén (I_SCCR )	1 kA_eff
Időszakos túlfeszültség (TOV) [L-N] (U_T) – Karakterisztika	335 V / 5 sec. – szilárdság
Időszakos túlfeszültség (TOV) [L-N] (U_T) – Karakterisztika	440 V / 120 min. – biztonságos meghibásodás
Időszakos túlfeszültség (TOV) [L/N-PE] (U_T) – Karakterisztika	335 V / 120 min. – szilárdság
Időszakos túlfeszültség (TOV) [L/N-PE] (U_T) – Karakterisztika	440 V / 5 sec. – szilárdság
(TOV) [L+N-PE] (U_T) – Karakterisztika	1200 V + U_REF / 200 ms – biztonságos meghibásodás
Üzemjelző	zöld fény
Hibajelzés	zöld fény ki
Portok száma	2
Üzemi hőmérséklettartomány (T_U )	-10 °C ... +40 °C
Csatlakozási keresztmetszet (min.)	0,14 mm²tömör / több / finomsodrat
Csatlakozási keresztmetszet (max.)	2,5 mm²tömör / több / finomsodrat
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
Burkolat anyaga	Alumínium, porbevonat piros
Beszerelés helye	Belső tér
Védettségi fajta	IP 20

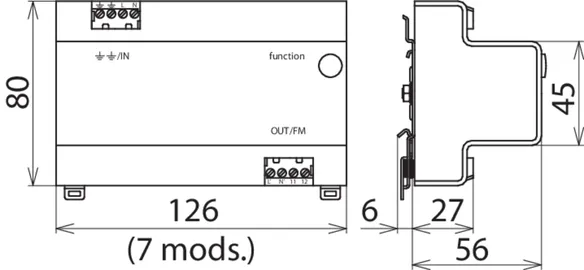

Beépítési méretek	7 osztásegység, DIN 43880
Távjelző érintkező (FM) funkciója	Nyitó
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm²tömör / finomsodrat
Hálózati szűrő	a DIN VDE 0565-3 szerint
Csillapítás f = 1 MHz szimmetrikus esetén	≥ 73 dB
Csillapítás f = 1 MHz aszimmetrikus esetén	≥ 45 dB
