DEHNsafe

Kétpólusú túlfeszültségvédelem 230 V-os végberendezésekhez

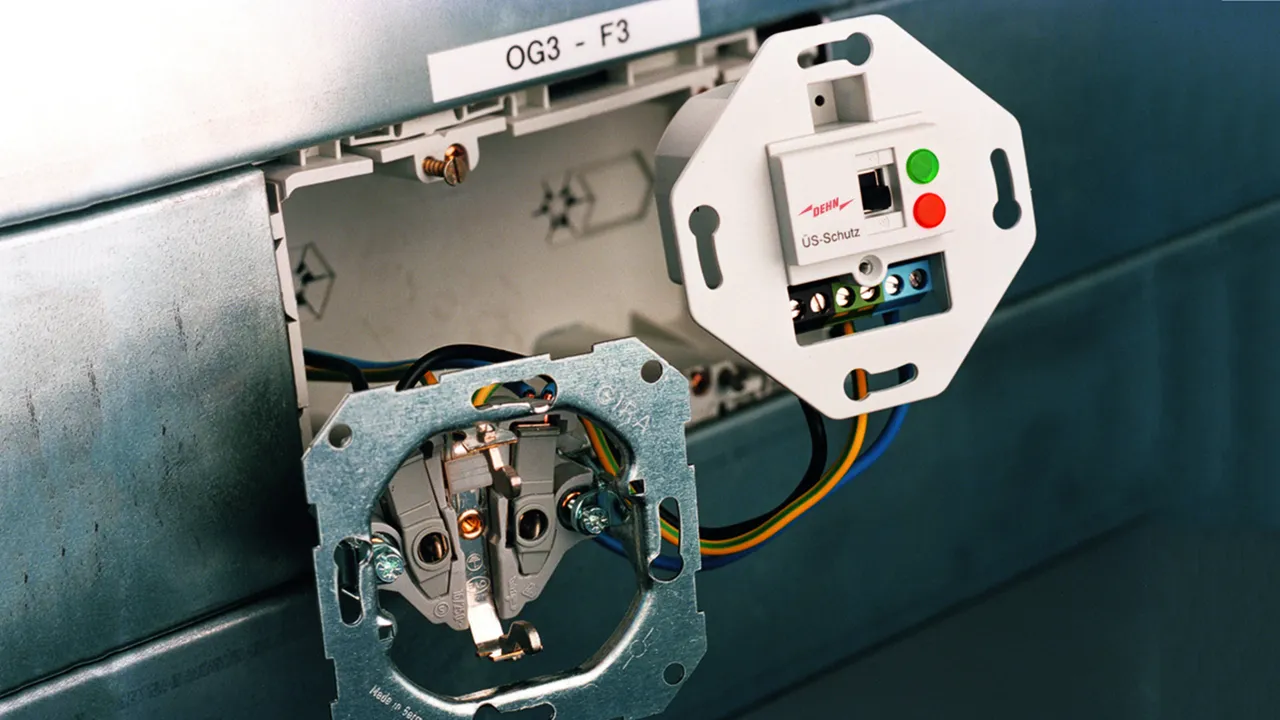

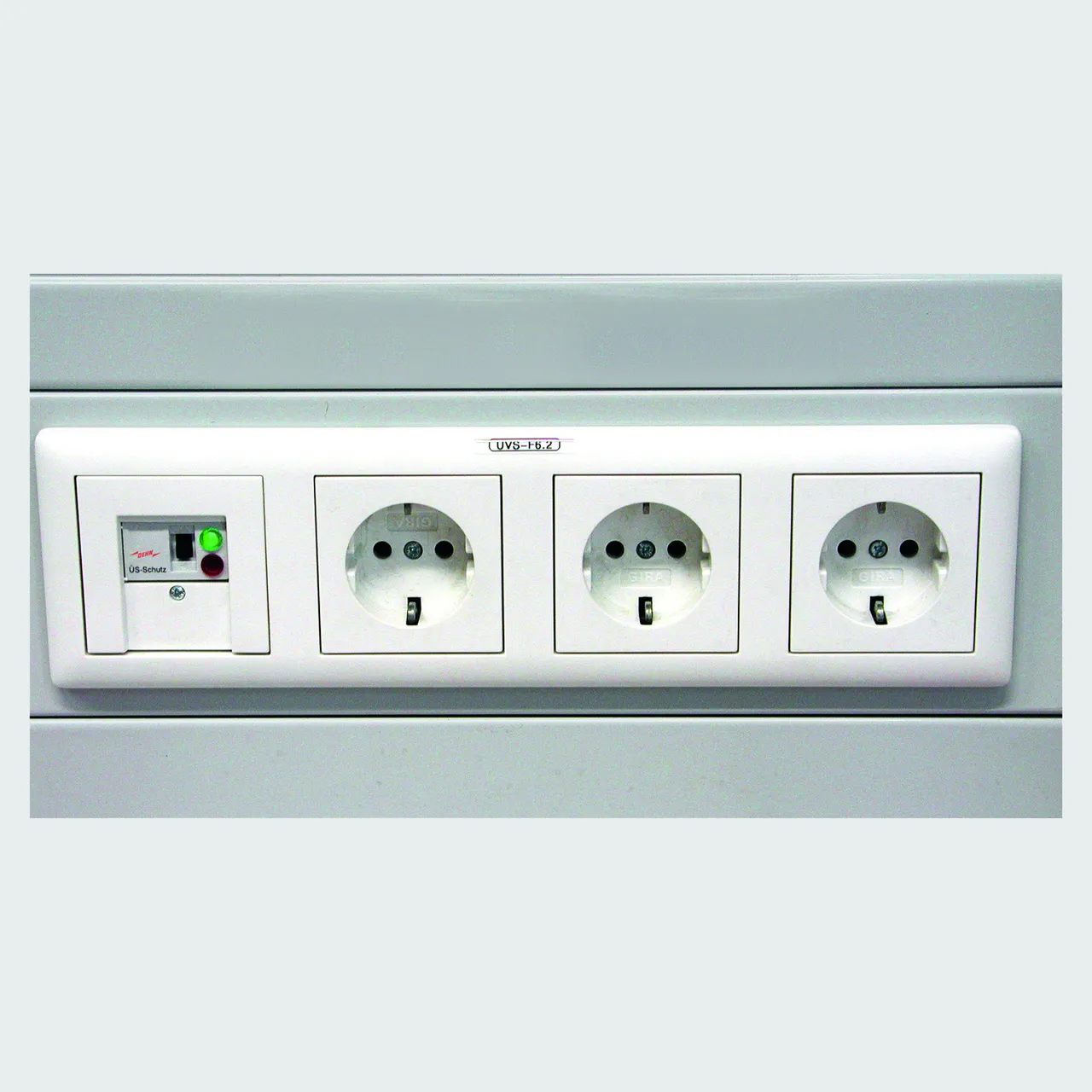

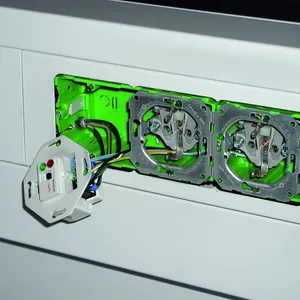

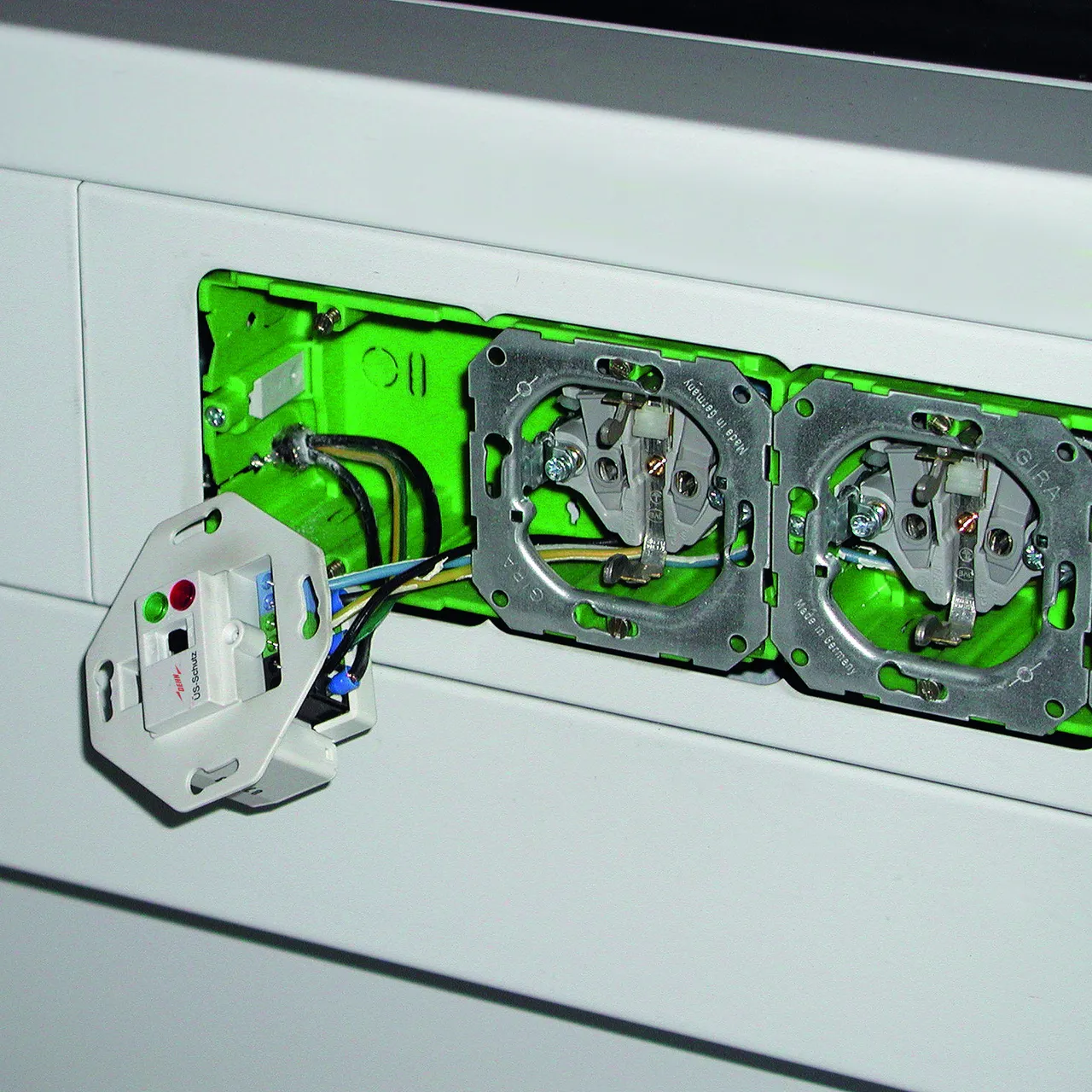

Szerelvénydobozokban és kábelcsatornákban való használatra
Megnövelt biztonság hibatűrő Y védelmi áramkör által
Vizuális multi-üzemjelző
Programozható akusztika-funkció
Csatlakozókapcsok az átmenő huzalozáshoz
Függetlenül a dugaszaljzat-designtól

Details

DEHNsafe

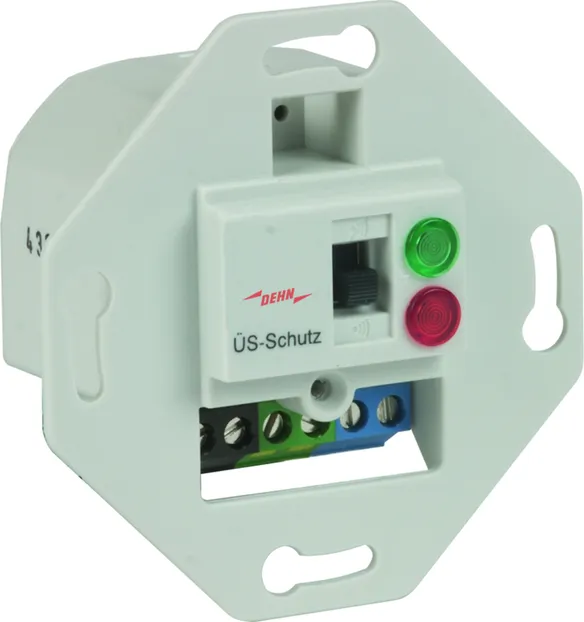

Túlfeszültség-korlátozó eszköz kábelcsatornák és szerelvénydobozok számára. Egyfázisú 230 V TT- és TN-rendszerek számára.

1 Termék

Cikkszám 924370 DSA 230 LA

GTIN 4013364081321, Vámtarifa szám (EU): 85363010, Bruttó súly: 88.00 g, PU: 1.00 db.

Képek

További információ

Túlfeszültség-korlátozó eszköz kábelcsatornák DEHNsafe 230 LA számára.
2-pólusú túlfeszültség-korlátozó 230 V-os végberendezésekhez
3. típusú levezető az MSZ EN 61643-11 szerint
szerelvénydobozokban és kábelcsatornákban való használatra
vizuális multi-üzemjelző
programozható akusztika-funkció
Legmagasabb tartós feszültség: 255 V AC
Védelmi feszültségszint: <= 1,5 kV
Teljes levezetési áramimpulzus: 5 kA
Max. hálózatoldali túláramvédelem:
16 A gG vagy B 16 A
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: DSA 230 LA
Cikksz.: 924370
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus az MSZ EN 61643-11 / ... IEC 61643-11	3. típus / III. osztály
Legnagyobb tartós üzemi feszültség AC (U_C )	255 V (50 / 60 Hz)
Névleges levezetési lökőáram (8/20 µs) (I_n )	3 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	5 kA
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Max. hálózatoldali túláramvédelem	B 16 A
Hibajelzés	piros fény + kürt
Üzemjelző	zöld fény

SPD típus az MSZ EN 61643-11 / ... IEC 61643-11	3. típus / III. osztály
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb tartós üzemi feszültség AC (U_C )	255 V (50 / 60 Hz)
Névleges terhelőáram (I_L )	16 A
Névleges levezetési lökőáram (8/20 µs) (I_n )	3 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	5 kA
Összetett hullám (U_OC )	6 kV
Összetett hullám [L+N-PE] (U_OC_total )	10 kV
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [L/N-PE] (t_A )	≤ 100 ns
Max. hálózatoldali túláramvédelem	B 16 A
Zárlati szilárdság max. hálózatoldali túláramvédelem esetén (I_SCCR )	1 kA_eff
Időszakos túlfeszültség (TOV) [L-N] (U_T) – Karakterisztika	335 V / 5 sec. – szilárdság
Időszakos túlfeszültség (TOV) [L-N] (U_T) – Karakterisztika	440 V / 120 min. – biztonságos meghibásodás
Időszakos túlfeszültség (TOV) [L/N-PE] (U_T) – Karakterisztika	335 V / 120 min. – szilárdság
Időszakos túlfeszültség (TOV) [L/N-PE] (U_T) – Karakterisztika	440 V / 5 sec. – szilárdság
(TOV) [L+N-PE] (U_T) – Karakterisztika	1200 V + U_REF / 200 ms – biztonságos meghibásodás
Hibajelzés	piros fény + kürt
Üzemjelző	zöld fény
Portok száma	1
Kapcsoló	- Működésellenőrzés / - kürt ki
Üzemi hőmérséklettartomány (T_U )	-25 °C ... +40 °C
Csatlakozási keresztmetszet (min.)	0,5 mm²tömör / több / finomsodrat
Csatlakozási keresztmetszet (max.)	2,5 mm²tömör / több / finomsodrat

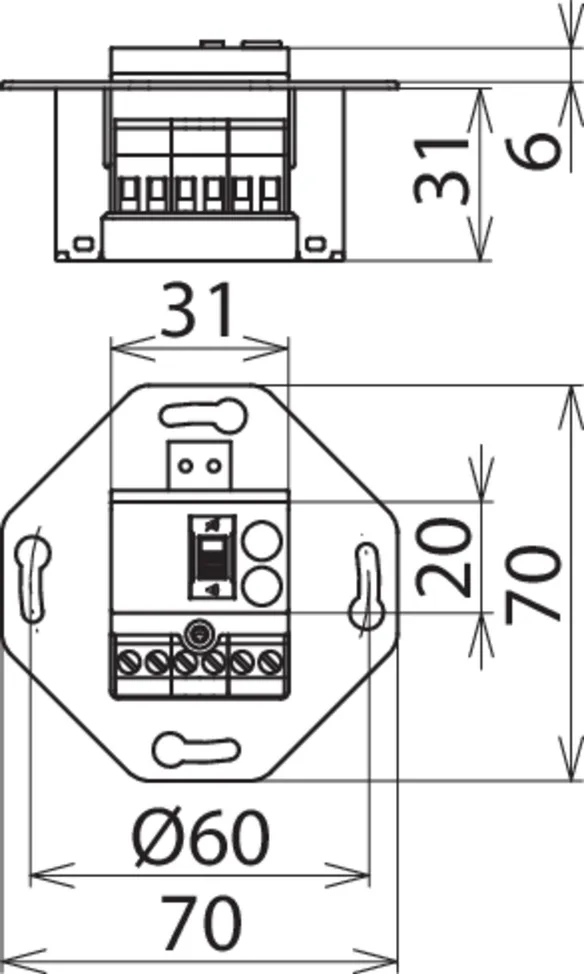

Szerelés	Tartógyűrű (Ø60 mm) kapcsolódobozba szereléshez, mélység 40 mm
Burkolat anyaga	Hőre lágyuló műanyag, szürke szín, UL 94 V-2
Beszerelés helye	Belső tér
Védettségi fajta	IP 20
Lefedés	TAE
