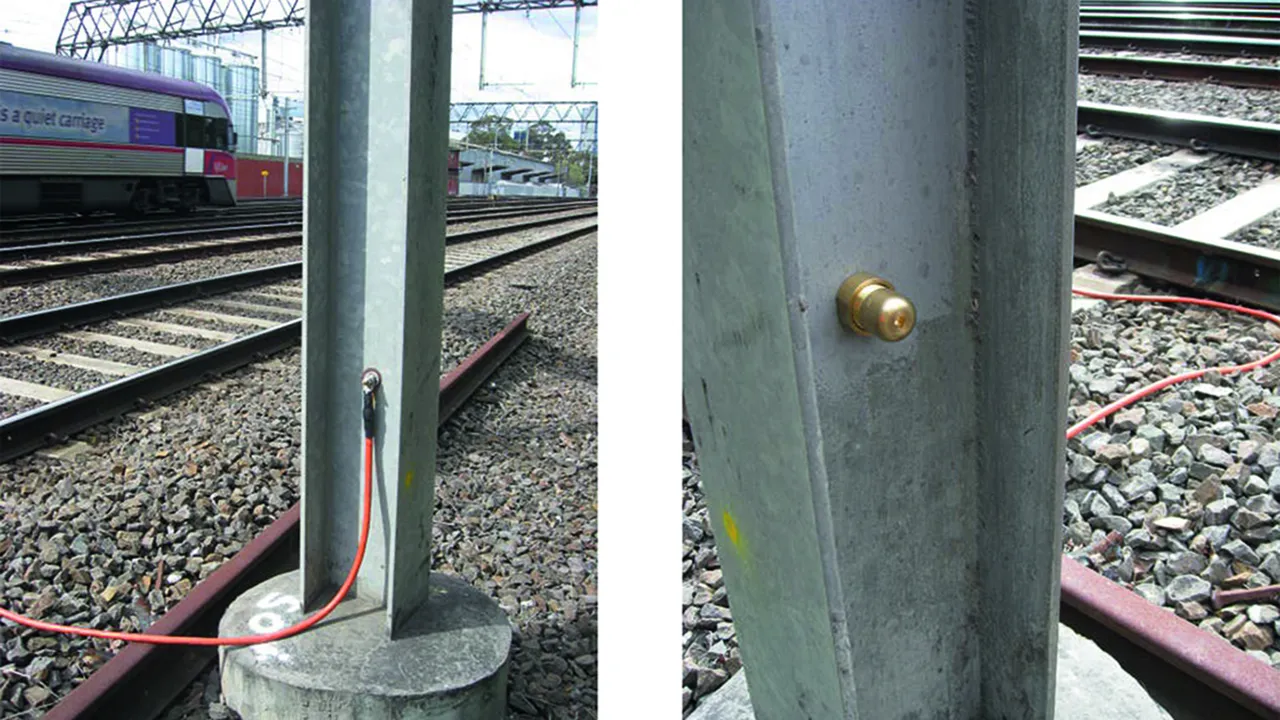

Feszültségkorlátozó eszközök

  • Elszigetelt pályaszakaszok és földelt rendszerrészek galvanikus leválasztása
  • Biztonságos potenciálkiegyenlítés felsővezeték rövidzárlat- vagy földzárlat esetén a elektródák összehegedése révén (nagy áramerősség vezetésére képes módon)
  • Villámáramok levezetése rövidzárlat nélkül az SDS feszültségkorlátozó készüléknek köszönhetően
  • Zárlati szilárdság 25 kAeff / 100 ms; 36 kAeff / 75 ms

Details

lorem ipsum

SDS 1

Feszültségkorlátozó eszköz maximum ≤ 940 V megszólalási feszültségig.

1 Termék

Cikkszám 923110 SDS 1

GTIN 4013364092426, Vámtarifa szám (EU): 85369095, Bruttó súly: 47.80 g, PU: 10.00 db.

Képek

További információ



Műszaki adatok

VLD típus (EN 50122-1) VLD-F
AC megszólalási feszültség (Uaw ) ≤ 940 V
DC megszólalási feszültség (Uag ) 700 V -14 % ... +28 %
Megszólalási lökő feszültség ≤ 1400 V (1 kV/µs)
Önkioltó képesség 300 A / 65 V
Villámáram levezetési képesség (10/350 µs) 0.1x / 0.5x / 1x 5 kA
Villámáram levezetési képesség (10/350 µs) 100 kA
Biztonságos rövidzárlat az elektródák összehegedése révén váltakozó áram esetén ≥ 2.5 kA / 1000 V / 30 ms, ≥ 1.5 kA / 1000 V / 100 ms
Biztonságos rövidzárlat az elektródák egyenáramú összehegedése révén egyenáram esetén ≥ 750 A / 250 ms
Rövidzárlati szilárdság 25 kAeff / 100 ms; 36 kAeff / 75 ms
Folyamatos áram 1 kAeff for t ≤ 120 s
Szivárgóáram (Ilc ) < 1 µA for 100 V d.c.
Működési hőmérséklettartomány (TU ) -40 °C ... +80 °C
Szerelés oszlop adapter MA SDS M12 vagy SIEMENS No. 8WL6503-xx
Tanúsítványok EBA
Deutche Bahn (DB) rajzszám 4 Ebs 15.13.20 2 oldal

A 923110 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 923110 terméket hozzáadtuk a kosárhoz.

Webshop indítása

SDS 2

Feszültségkorlátozó eszköz 350 V DC megszólalási feszültségre.

1 Termék

Cikkszám 923117 SDS 2

GTIN 4013364093478, Vámtarifa szám (EU): 85369095, Bruttó súly: 43.40 g, PU: 10.00 db.

Képek

További információ



Műszaki adatok

VLD típus (EN 50122-1) VLD-F
DC megszólalási feszültség (Uag ) 350 V +/- 20 %
Megszólalási lökő feszültség ≤ 900 V (1 kV/µs)
Villámáram levezetési képesség (10/350 µs) 0.1x / 0.5x / 1x 2 kA
Villámáram levezetési képesség (10/350 µs) 25 kA
Biztonságos rövidzárlat az elektródák egyenáramú összehegedése révén egyenáram esetén ≥ 600 A / 250 ms
Rövidzárlati szilárdság 25 kArms / 100 ms; 36 kArms / 75 ms
Folyamatos áram 1 kArms for t ≤ 120 s
Szivárgóáram (Ilc ) < 1 µA for 100 V d.c.
Működési hőmérséklettartomány (TU ) -40 °C ... +80 °C
Szerelés mast adapter MA SDS M12 or SIEMENS No. 8WL6503-xx

A 923117 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 923117 terméket hozzáadtuk a kosárhoz.

Webshop indítása

SDS 3

Feszültségkorlátozó eszköz 550 V DC megszólalási feszültségre.

1 Termék

Cikkszám 923116 SDS 3

GTIN 4013364085978, Vámtarifa szám (EU): 85369095, Bruttó súly: 43.40 g, PU: 10.00 db.

Képek

További információ



Műszaki adatok

VLD típus (EN 50122-1) VLD-F
DC megszólalási feszültség (Uag ) 550 V +/- 20 %
Megszólalási lökő feszültség ≤ 1000 V (1 kV/µs)
Villámáram levezetési képesség (10/350 µs) 0.1x / 0.5x / 1x 2.5 kA
Villámáram levezetési képesség (10/350 µs) 25 kA
Rövidzárlati szilárdság 25 kArms / 100 ms
Működési hőmérséklettartomány (TU ) -40 °C ... +80 °C
Szerelés mast adapter MA SDS M12 or SIEMENS Nr. 8WL6503-xx

A 923116 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 923116 terméket hozzáadtuk a kosárhoz.

Webshop indítása

SDS 4

Feszültségkorlátozó eszköz 230 V DC megszólalási feszültségre.

1 Termék

Cikkszám 923118 SDS 4

GTIN 4013364104969, Vámtarifa szám (EU): 85369095, Bruttó súly: 39.70 g, PU: 10.00 db.

Képek

További információ



Műszaki adatok

VLD típus (EN 50122-1) VLD-F
DC megszólalási feszültség (Uag ) 230 V +/- 20%
Megszólalási lökő feszültség ≤ 650 V (1 kV/µs)
Villámáram levezetési képesség (10/350 µs) 0.1x / 0.5x / 1x 2.5 kA
Villámáram levezetési képesség (10/350 µs) 25 kA
Lökőáram levezetési képesség (8/20 µs) 0.1x / 0.5x / 1x 20 kA
Biztonságos rövidzárlat az elektródák egyenáramú összehegedése révén egyenáram esetén ≥ 600 A / 250 ms
Rövidzárlati szilárdság 25 kArms / 100 ms; 36 kArms / 75 ms
Folyamatos áram 1 kArms for t ≤ 120 s
Szivárgóáram (Ilc ) < 1 µA for 100 V d.c.
Működési hőmérséklettartomány (TU ) -40 °C ... +80 °C
Szerelés mast adapter MA SDS M12 or SIEMENS No. 8WL6503-xx

A 923118 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 923118 terméket hozzáadtuk a kosárhoz.

Webshop indítása

SDS 5

Feszültségkorlátozó eszköz 120 V DC megszólalási feszültségre.

1 Termék

Cikkszám 923119 SDS 5

GTIN 4013364104976, Vámtarifa szám (EU): 85369095, Bruttó súly: 39.70 g, PU: 10.00 db.

Képek

További információ



Műszaki adatok

VLD típus (EN 50122-1) VLD-F
DC megszólalási feszültség (Uag ) 120 V +/- 20 %
Megszólalási lökő feszültség ≤ 600 V (1 kV/µs)
Villámáram levezetési képesség (10/350 µs) 0.1x / 0.5x / 1x 2 kA
Villámáram levezetési képesség (10/350 µs) 25 kA
Lökőáram levezetési képesség (8/20 µs) 0.1x / 0.5x / 1x 20 kA
Biztonságos rövidzárlat az elektródák egyenáramú összehegedése révén egyenáram esetén ≥ 600 A / 250 ms
Rövidzárlati szilárdság 25 kArms / 100 ms; 36 kArms / 75 ms
Folyamatos áram 1 kArms for t ≤ 120 s
Szivárgóáram (Ilc ) < 1 µA for 100 V d.c.
Működési hőmérséklettartomány (TU ) -40 °C ... +80 °C
Szerelés mast adapter MA SDS M12 or SIEMENS No. 8WL6503-xx

A 923119 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 923119 terméket hozzáadtuk a kosárhoz.

Webshop indítása
