DEHNpatch – Túlfeszültség-korlátozó adathálózatokhoz és Ethernet alkalmazásokhoz

Patch kábel túlfeszültség-védelemmel
Cat. 6 az ISO/IEC 11801-nak megfelelően
CAT 6A csatornában az ANSI/TIA/EIA-568-nak megfelelően
Power over Ethernet az IEEE 802.3 alapján (egészen PoE++ / 4PPoE-ig)
IP66 változat kültéri alkalmazásokhoz
Utólag is könnyen beépíthető

Details

lorem ipsum — Kültéri változat IP66-os védettséggel

Patch kábel változatként, teljesen árnyékolt (3m hosszú)

Egyszerű, szisztematikus karbantartás a kijelzőn és a távjelzésen keresztül

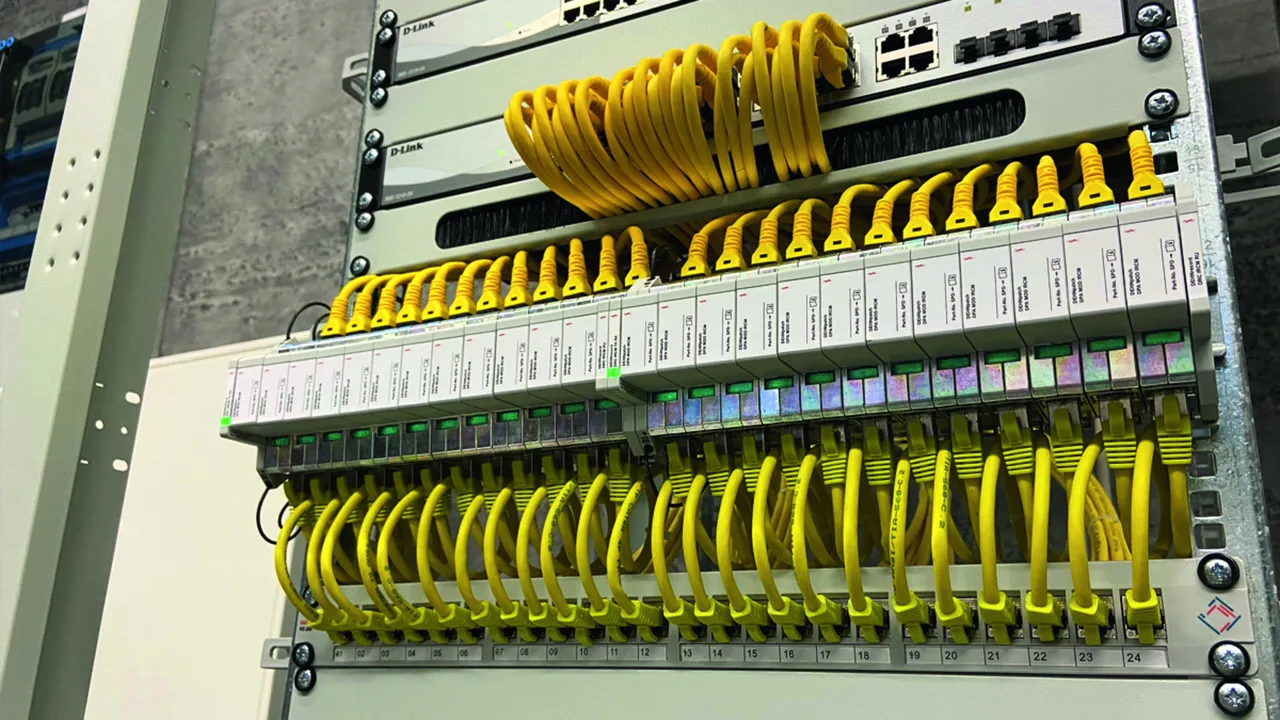

Szerelőkészlet tartozékként 19" patch rack" megoldásokhoz

DPA CLE IP66

Univerzális túlfeszültség-védelmi készülék GBit Ethernet, POE - Power Over Ethernet (IEEE 802.3 szabvány szerint PoE++ / 4PPoE) és hasonló strukturált kábelhálózatokhoz (E osztályig), beltéri és kültéri alkalmazásokhoz IP66-os por és vizálló tokozatban. Érpárok védelme gázkisüléses szikraközökkel és érpáronkénti szűrőkkel. Teljesen árnyékolt megoldás RJ45-ös csatlakozókkal. Univerzális szerelőbilinccsel fali illetve oszlopszereléshez.
Külső tartozékok: szorító kötegelők oszlopra való szereléshez.

1 Termék

Cikkszám 929221 DPA CLE IP66

GTIN 4013364342866, Vámtarifa szám (EU): 85363010, Bruttó súly: 745.00 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

DEHNpatch DPA CLE IP66 E osztályú Túlfeszültség-védelmi készülék
Kültéri védelmi készülék GBit Ethernet alkalmazásokhoz
Power over Ethernet (akár PoE++ / 4PPoE) vagy hasonló
alkalmazásokhoz egy teljesen árnyékolt IP66-os tokozatban
2.típusú SPD osztály / P1
DEHNpatch CLE IP66, MSZ EN 61643-21 szerint vizsgálva
Univerzális védelmi készülék az MSZ EN 50173 szerint
mindenféle adatkommunikációhoz 60 V DC-ig (PoE++/4PPoE)
4 adatérpár védelmére
RJ 45 csatlakozással, beltéri és kültéri alkalmazásokhoz

Gyártó: DEHN
Típus: DPA CLE IP66
Cikksz.: 929221
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	T
Legnagyobb folyamatos üzemi feszültség (DC) érpár-érpár (PoE) (U_c )	60 V
Névleges áram (I_L )	1 A
D1 Villámáram impulzus (10/350 µs) per ér (I_imp )	0.8 kA
D1 Villámáram impulzus (10/350 µs) összesen (I_imp )	4 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Határfrekvencia (f_G )	250 MHz
Védettség (kábelekkel)	IP 66
Csatlakozás (bemenet / kimenet)	RJ45 csatlakozó/ RJ45 csatlakozó
Tanúsítványok	UL 497B, CSA

SPD osztály	T
Névleges feszültség (U_N )	5 V
Legnagyobb folymatos üzemi feszültség DC vonal-vonal (U_c )	8.5 V
Legnagyobb folyamatos üzemi feszültség AC (U_c )	6 V
Legnagyobb folyamatos üzemi feszültség (DC) érpár-érpár (PoE) (U_c )	60 V
Névleges áram (I_L )	1 A
D1 Villámáram impulzus (10/350 µs) per ér (I_imp )	0.8 kA
D1 Villámáram impulzus (10/350 µs) összesen (I_imp )	4 kA
C2 Névleges levezetési áram (8/20 µs) ér-ér (I_n )	400 A
C2 Névleges levezetési áram (8/20 µs) ér-védőföld (I_n )	2.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 170 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér I_n C2 (PoE) (U_P )	≤ 120 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 180 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 500 V
Védelmi feszültségszint érpár-érpár 1 kV/µs C3 (PoE) (U_P )	≤ 120 V
Határfrekvencia (f_G )	250 MHz
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettség (kábelekkel)	IP 66
Szerelés	oszlopra / oldalfalra
Csatlakozás (bemenet / kimenet)	RJ45 csatlakozó/ RJ45 csatlakozó
Jelölés	1/2, 3/6, 4/5, 7/8
Földelés	fémházon és fali/oszloptartón keresztül
Tokozat anyaga	Öntött alumínium, porbevonattal
Szín	szürke
Vizsgálati szabványok	IEC 61643-21 / MSZ-EN 61643-21
Tanúsítványok	UL 497B, CSA
Külső tartozékok	feszítőszalagok oszlopra való szereléshez

A 929221 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 929221 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DPA M CAT6

Univerzális túlfeszültség-védelmi készülék ipari ethernet, Power over Ethernet (IEEE 802.3 szabvány szerint PoE++ / 4PPoE és hasonló strukturált kábelhálózatokhoz Cat 6 és E osztály szerint, 500 MHz sávszélességig. Teljesen árnyékolt típus, patch kábellel, DIN sínre történő szereléshez (akár 10 Gbit Ethernet hálózatokhoz is).

1 Termék

Cikkszám 929100 DPA M CAT6 RJ45S 48

GTIN 4013364102170, Vámtarifa szám (EU): 85363010, Bruttó súly: 244.00 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

Túlfeszültség-korlátozó patch-kábel DEHNpatch DPA M CAT 6 RJ45S 48
Túlfeszültségkorlátozó patch-kábel
Cat.6 teljesen árnyékolt
2 / P1 típusú levezetőosztály
DEHNpatch M, bevizsgálva az
EN 61643-21 és ISO/IEC 11801 szerint
univerzálisan alkalmazható az EN 50173 szerint
összes adatkommunikációhoz 57 V DC-ig
4 érpár védelmére
adathálózati interfészekben
RJ 45 dugaszokon át, elosztó
vagy egyedi munkahelyi alkalmazásra, teljes
hossz 3 m, beépítési szélesség 19 mm.

Gyártó: DEHN
Típus: DPA M CAT6 RJ45S 48
Cikksz.: 929100
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	T
Legnagyobb folyamatos üzemi feszültség DC (U_c )	48 V
Legnagyobb folyamatos üzemi feszültség (DC) érpár-érpár (PoE) (U_c )	57 V
Névleges áram (I_L )	1 A
D1 Villámáram impulzus (10/350 µs) per ér (I_imp )	1 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Határfrekvencia (f_G )	250 MHz
Csatlakozás (bemenet / kimenet)	RJ45 connecting line / RJ45 connecting line

SPD osztály	T
Névleges feszültség (U_N )	48 V
Legnagyobb folyamatos üzemi feszültség DC (U_c )	48 V
Legnagyobb folyamatos üzemi feszültség AC (U_c )	34 V
Legnagyobb folyamatos üzemi feszültség (DC) érpár-érpár (PoE) (U_c )	57 V
Névleges áram (I_L )	1 A
D1 Villámáram impulzus (10/350 µs) per ér (I_imp )	1 kA
C2 Névleges levezetési áram (8/20 µs) ér-ér (I_n )	150 A
C2 Névleges levezetési áram (8/20 µs) ér-védőföld (I_n )	2.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) érpár-érpár (PoE) (I_n )	150 A
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 190 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér I_n C2 (PoE) (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 145 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 500 V
Védelmi feszültségszint érpár-érpár 1 kV/µs C3 (PoE) (U_P )	≤ 600 V
Határfrekvencia (f_G )	250 MHz
Csillapítás 250 MHz-en	≤ 2 dB
Kapacitás ér-ér (C)	≤ 165 pF
Kapacitás ér-védőföld (C)	≤ 255 pF
Üzemi hőmérséklettartomány (T_U )	-20 °C ... +60 °C
Védettség	IP 20
Szerelés	35 mm DIN rails acc. to EN 60715
Csatlakozás (bemenet / kimenet)	RJ45 connecting line / RJ45 connecting line
Jelölés	1/2, 3/6, 4/5, 7/8
Csatlakozó vezeték	A = approx. 0.5 m, G = approx. 3 m
Csatlakozó	Stewart 39 series
Földelés	35 mm DIN rail acc. to EN 60715
Tokozat anyaga	zinc die-casting
Szín	bare surface
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Átviteli osztály a ISO/IEC 11801 szerint	Cat. 6
Átviteli osztály a EN 50173-1 szerint	Class E_A
Átviteli osztály a ANSI/TIA/EIA-568 szerint	cat. 6A in the channel
Külső tartozékok	fixing material

A 929100 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 929100 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNpatch Class EA (Új)

Univerzális, helytakarákos kombi levezető 19 mm szélességgel és RJ45 csatlakozástechnikával, optikai státuszjelzéssel az egyszerű karbantartáshoz. Alkalmazások védelme a strukturált kábelezési rendszerben Class E_A 500 MHz-ig, pl. ipari ethernet, rack szekrények, digitális kamerarendszerek, Power over Ethernet (IEEE 802.3 konformitás 4PPoE-ig) és általános ethernet alapú interfészekhez. Minden érpár védelme nagyteljesítményű gázkisülőcsövekkel és védődiódákkal az egyes erek és érpárak között. Teljesen árnyékolt kivitel RJ45 aljzatokkal kalapsínre szerelhető kivitellel. A fémházon lévő csavaros csatlakozással az opcionális földelőcsatlakozáshoz.

1 Termék

Cikkszám 929161 DPA CL8 EA 4PPOE

GTIN 4013364472921, Vámtarifa szám (EU): 85363010, Bruttó súly: 188.70 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

Túlfeszültségvédelmi készülék DEHNpatch CL8 EA 4PPOE
kompakt kombi levezető
EA átviteli kategóriával az ISO/IEC 11801 szerint
adatinterfészek védelmére
villámáramoktól és túlfeszültségektől
Ethernet alkalmazások 10 GBit-ig és
Power over Ethernet (4PPoE-ig)
4 érpár védelmére RJ45-aljzat
teljesen árnyékolt kivitel
EN/IEC 61643-21 szerint bevizsgálva
levezetőkategória 1. típus/P2
Impulzus kategória: D1, C1, C2, C3, B2
Integrált státuszkijelzés,,
Felügyelet külön távjelző egység segítségével
helytakarékos, szélesség 19 mm
Földelés a 35 mm kalapsínen keresztül vagy
a házon lévő csavaros csatlakozással
Legnagyobb tartós feszültség: 3,3 V DC
Névleges áram 70°C-on: 1,5 A
Határfrekvencia: 500 MHz
C2 névleges levezetési áram erenként (8/20): 2,5 kA
C2 névleges levezetési áram összesen (8/20): 10 kA
D1 villámáram (10/350 µs) erenként: 0,5 kA
D1 villámáram (10/350 µs) összesen: 4 kA
Vezetékcsatlakozás: RJ45 aljzat

Gyártó: DEHN
Típus: DPA CL8 EA 4PPOE
Cikksz.: 929161
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	L
Legnagyobb folyamatos üzemi feszültség DC (U_c )	3.3 V
Legnagyobb folyamatos üzemi feszültség (DC) érpár-érpár (PoE) (U_c )	58 V
Névleges áram (I_L )	1.5 A
D1 Villámáram impulzus (10/350 µs) per ér (I_imp )	0.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Határfrekvencia (f_G )	500 MHz
Csatlakozás (bemenet / kimenet)	RJ45 aljzat / RJ45 aljzat
Tanúsítványok	GHMT, UL 497B

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3
Névleges feszültség (U_N )	3.3 V
Legnagyobb folyamatos üzemi feszültség DC (U_c )	3.3 V
Legnagyobb folyamatos üzemi feszültség (DC) érpár-érpár (PoE) (U_c )	58 V
Névleges áram (I_L )	1.5 A
D1 Villámáram impulzus (10/350 µs) per ér (I_imp )	0.5 kA
C2 Névleges levezetési áram (8/20 µs) ér-ér (I_n )	150 A
C2 Névleges levezetési áram (8/20 µs) ér-védőföld (I_n )	2.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) érpár-érpár (PoE) (I_n )	150 A
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 100 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér I_n C2 (PoE) (U_P )	≤ 100 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 140 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 500 V
Védelmi feszültségszint érpár-érpár 1 kV/µs C3 (PoE) (U_P )	≤ 170 V
Határfrekvencia (f_G )	500 MHz
Kapacitás ér-ér (C)	≤ 15 pF
Kapacitás ér-védőföld (C)	≤ 40 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettség	IP 20
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Csatlakozás (bemenet / kimenet)	RJ45 aljzat / RJ45 aljzat
Jelölés	1/2, 3/6, 4/5, 7/8
Földelés	35 mm-es kalapsín az MSZ EN 60715 szerint
Tokozat anyaga	cink öntvény
Szín	fényes
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	GHMT, UL 497B

A 929161 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 929161 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNpatch Class E

Univerzális túlfeszültség-korlátozó ipari Ethernet, POE - Power over Ethernet (IEEE 802.3 kompatibilis a PoE ++ / 4PPoE-vel) és hasonló alkalmazásokhoz E osztály szerint, 250 MHz-es sávszélességig. Minden érpár védelme nagy teljesítményű gázkisüléses-levezetőkkel és vezetékpárokonkénti illesztett szűrő mátrixszal van megoldva. Teljesen árnyékolt adapter kialakítás, aljzatokkal a DIN sínre történő felszereléshez (1Gbit Ethernet sávszélességig).

1 Termék

Cikkszám 929121 DPA M CLE RJ45B 48

GTIN 4013364118935, Vámtarifa szám (EU): 85363010, Bruttó súly: 122.00 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

DEHNpatch DPA M CLE RJ45B 48 E osztályú túlfeszültség-védelmi készülék
E osztályú túlfeszültség-védelmi készülék
teljesen árnyékolt
2 / P1 típusú levezetőosztály
DEHNpatch M, ellenőrizve az
EN 61643-21 szerint, univerzálisan
alkalmazható az EN 50173 szerint
összes adatkommunikációhoz 57 V DC-ig
4 érpár védelmére
adathálózati interfészekben
RJ 45 aljzatokon át, elosztó
vagy egyedi munkahelyi alkalmazásra, teljes
helytakarékos, beépítési szélesség 19 mm.

Gyártó: DEHN
Típus: DPA M CLE RJ45B 48
Cikksz.: 929121
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	T
Legnagyobb folyamatos üzemi feszültség DC (U_c )	48 V
Legnagyobb folyamatos üzemi feszültség (DC) érpár-érpár (PoE) (U_c )	57 V
Névleges áram (I_L )	1 A
D1 Villámáram impulzus (10/350 µs) per ér (I_imp )	0.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Határfrekvencia (f_G )	250 MHz
Csatlakozás (bemenet / kimenet)	RJ45 aljzat / RJ45 aljzat
Tanúsítványok	CSA, UL 497B

SPD osztály	T
Névleges feszültség (U_N )	48 V
Legnagyobb folyamatos üzemi feszültség DC (U_c )	48 V
Legnagyobb folyamatos üzemi feszültség AC (U_c )	34 V
Legnagyobb folyamatos üzemi feszültség (DC) érpár-érpár (PoE) (U_c )	57 V
Névleges áram (I_L )	1 A
D1 Villámáram impulzus (10/350 µs) per ér (I_imp )	0.5 kA
C2 Névleges levezetési áram (8/20 µs) ér-ér (I_n )	150 A
C2 Névleges levezetési áram (8/20 µs) ér-védőföld (I_n )	2.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) érpár-érpár (PoE) (I_n )	150 A
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 180 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 500 V
Védelmi feszültségszint ér-ér I_n C2 (PoE) (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 180 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 500 V
Védelmi feszültségszint érpár-érpár 1 kV/µs C3 (PoE) (U_P )	≤ 600 V
Határfrekvencia (f_G )	250 MHz
Csillapítás 250 MHz-en	≤ 3 dB
Kapacitás ér-ér (C)	≤ 30 pF
Kapacitás ér-védőföld (C)	≤ 25 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettség	IP 10
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Csatlakozás (bemenet / kimenet)	RJ45 aljzat / RJ45 aljzat
Jelölés	1/2, 3/6, 4/5, 7/8
Földelés	35 mm-es kalapsín az MSZ EN 60715 szerint
Tokozat anyaga	cink öntvény
Szín	fényes
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	CSA, UL 497B
Külső tartozékok	rögzítőanyag

A 929121 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 929121 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNpatch Class D (Új)

Univerzális, helytakarákos kombi levezető 19 mm szélességgel és RJ45 csatlakozástechnikával, optikai státuszjelzéssel az egyszerű karbantartáshoz. Alkalmazások védelme a strukturált kábelezési rendszerben Class D 100 MHz-ig, pl. ipari ethernet, rack szekrények, digitális kamerarendszerek, Power over Ethernet (IEEE 802.3 konformitás 4PPoE-ig) és általános ethernet alapú interfészekhez. Minden érpár védelme nagyteljesítményű gázkisülőcsövekkel. Teljesen árnyékolt kivitel RJ45 aljzatokkal kalapsínre szerelhető kivitellel. A fémházon lévő csavaros csatlakozással az opcionális földelőcsatlakozáshoz.

1 Termék

Cikkszám 929166 DPA C8 D 4PPOE

GTIN 4013364472914, Vámtarifa szám (EU): 85363010, Bruttó súly: 178.25 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

Túlfeszültség-védelmi készülék DEHNpatch C8 D 4PPOE
kompakt villámáram-levezető
D átviteli kategóriával az ISO/IEC 11801 szerint
adatinterfészek védelmére
villámáramoktól Ethernet alkalmazásokban
1 GBit-ig és Power over Ethernet-hez (4PPoE-ig)
4 érpár védelmére RJ45-aljzaton keresztül
Teljesen árnyékolt kivitel
az EN/IEC 61643-21 szerint bevizsgálva
Levezetőkategória 1. típus
Impulzuskategória: D1, C2, C3
helytakarékos, szélesség 19 mm
Földelés a 35 mm-es kalapsínen keresztül
vagy a fémházon lévő csavaros csatlakozással
Legnagyobb tartós feszültség: 3,3 V DC
Névleges áram 70°C-on: 1,5 A
Határfrekvencia: 100 MHz
C2 Névleges levezetési áram erenként (8/20): 2,5 kA
C2 Névleges levezetési áram összenes (8/20): 10 kA
D1 Villámáram (10/350 µs) erenként: 0,5 kA
D1 Villámáram (10/350 µs) összesen: 4 kA
Vezetékcsatlakozás: RJ45 aljzat

Gyártó: DEHN
Típus: DPA C8 D 4PPOE
Cikksz.: 929166
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	A
Legnagyobb folyamatos üzemi feszültség DC (U_c )	3.3 V
Legnagyobb folyamatos üzemi feszültség (DC) érpár-érpár (PoE) (U_c )	58 V
Névleges áram (I_L )	1.5 A
D1 Villámáram impulzus (10/350 µs) per ér (I_imp )	0.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Határfrekvencia (f_G )	100 MHz
Csatlakozás (bemenet / kimenet)	RJ45 socket / RJ45 socket
Tanúsítványok	UL 497B

SPD osztály	A
Impulzus kategória	D1, C2, C3
Névleges feszültség (U_N )	3.3 V
Legnagyobb folyamatos üzemi feszültség DC (U_c )	3.3 V
Legnagyobb folyamatos üzemi feszültség (DC) érpár-érpár (PoE) (U_c )	58 V
Névleges áram (I_L )	1.5 A
D1 Villámáram impulzus (10/350 µs) per ér (I_imp )	0.5 kA
C2 Névleges levezetési áram (8/20 µs) ér-ér (I_n )	2.5 kA
C2 Névleges levezetési áram (8/20 µs) ér-védőföld (I_n )	2.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) érpár-érpár (PoE) (I_n )	2.5 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 700 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér I_n C2 (PoE) (U_P )	≤ 800 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 700 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Védelmi feszültségszint érpár-érpár 1 kV/µs C3 (PoE) (U_P )	≤ 800 V
Határfrekvencia (f_G )	100 MHz
Kapacitás ér-ér (C)	≤ 10 pF
Kapacitás ér-védőföld (C)	≤ 25 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettség	IP 20
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Csatlakozás (bemenet / kimenet)	RJ45 socket / RJ45 socket
Jelölés	1/2, 3/6, 4/5, 7/8
Földelés	35 mm DINs rails acc. to EN 60715
Tokozat anyaga	cinköntvény
Szín	fém
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B

A 929166 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 929166 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNpatch Class D

Univerzális túlfeszültség-korlátozó ipari Ethernet, POE - Power over Ethernet (IEEE 802.3 kompatibilis a PoE ++ / 4PPoE-vel) és hasonló alkalmazásokhoz D osztály szerint, 100 MHz-es sávszélességig. Érpárak védelme nagy teljesítményű gázkisüléses eszközökkel történik. Teljesen árnyékolt adapter kialakítás, aljzatokkal a DIN sínre történő felszereléshez.

1 Termék

Cikkszám 929126 DPA M CLD RJ45B 48

GTIN 4013364242258, Vámtarifa szám (EU): 85363010, Bruttó súly: 102.00 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

Túlfeszültség-korlátozó D osztály DEHNpatch DPA M CLD RJ45B 48
Túlfeszültség-korlátozó D osztály
2 / P1 típusú levezetőosztály
DEHNpatch M, ellenőrizve az
EN 61643-21 szerint, univerzálisan
alkalmazható az EN 50173 szerint
összes adatkommunikációhoz 57 V DC-ig
4 érpár védelmére
adathálózati interfészekben
RJ 45 aljzatokon át, elosztó
vagy egyedi munkahelyi alkalmazásra, teljes
helytakarékos, beépítési szélesség 19 mm.

Gyártó: DEHN
Típus: DPA M CLD RJ45B 48
Cikksz.: 929126
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	U
Legnagyobb folyamatos üzemi feszültség DC (U_c )	48 V
Legnagyobb folyamatos üzemi feszültség (DC) érpár-érpár (PoE) (U_c )	57 V
Névleges áram (I_L )	1 A
D1 Villámáram impulzus (10/350 µs) per ér (I_imp )	0.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Határfrekvencia (f_G )	100 MHz
Csatlakozás (bemenet / kimenet)	RJ45 socket / RJ45 socket
Tanúsítványok	UL 497B

SPD osztály	U
Névleges feszültség (U_N )	48 V
Legnagyobb folyamatos üzemi feszültség DC (U_c )	48 V
Legnagyobb folyamatos üzemi feszültség AC (U_c )	34 V
Legnagyobb folyamatos üzemi feszültség (DC) érpár-érpár (PoE) (U_c )	57 V
Névleges áram (I_L )	1 A
D1 Villámáram impulzus (10/350 µs) per ér (I_imp )	0.5 kA
C2 Névleges levezetési áram (8/20 µs) ér-ér (I_n )	1.25 kA
C2 Névleges levezetési áram (8/20 µs) ér-védőföld (I_n )	2.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) érpár-érpár (PoE) (I_n )	2.5 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 700 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 700 V
Védelmi feszültségszint ér-ér I_n C2 (PoE) (U_P )	≤ 900 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 600 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 500 V
Védelmi feszültségszint érpár-érpár 1 kV/µs C3 (PoE) (U_P )	≤ 700 V
Határfrekvencia (f_G )	100 MHz
Csillapítás 100 MHz-en	≤ 3 dB
Kapacitás ér-ér (C)	≤ 10 pF
Kapacitás ér-védőföld (C)	≤ 10 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettség	IP 10
Szerelés	35 mm DINs rails acc. to EN 60715
Csatlakozás (bemenet / kimenet)	RJ45 socket / RJ45 socket
Jelölés	1/2, 3/6, 4/5, 7/8
Földelés	35 mm DINs rails acc. to EN 60715
Tokozat anyaga	zinc die-cast
Szín	bare surface
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B

A 929126 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 929126 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Results for products (0)

Results for content (0)

DEHNpatch – Túlfeszültség-korlátozó adathálózatokhoz és Ethernet alkalmazásokhoz

Details
