DEHNprotector – Kombi-adapter

Végberendezés energia- és adatoldalának kombinált túlfeszültségvédelme
TV- és SAT-készülékek, telefonközpontok és Ethernet-komponensek védelme
Vizuális üzemi és hibajelzés
Könnyű utólagos beszerelés egyszerű telepítéssel

Details

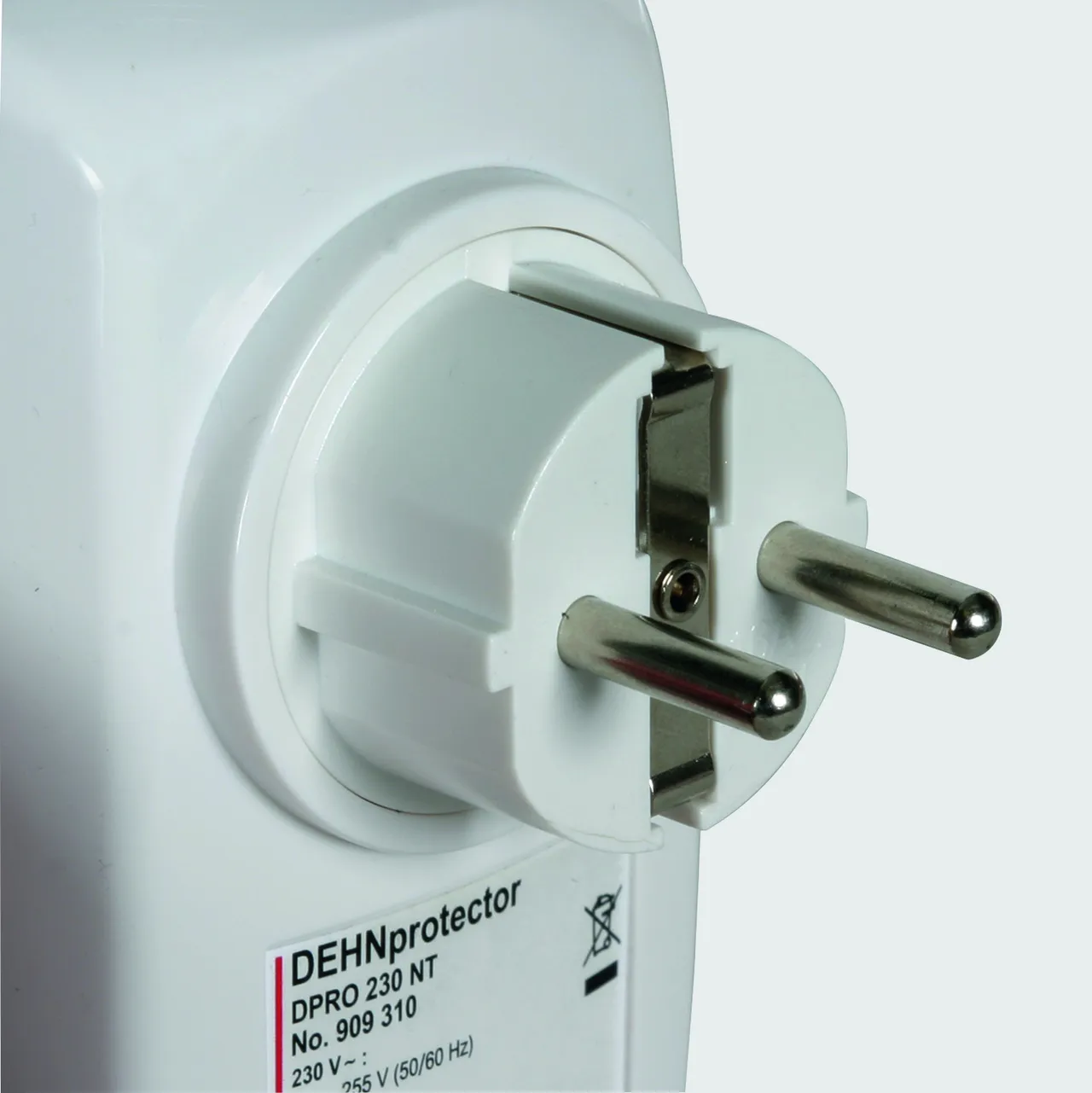

Védőérintkezős dugasz az energiaoldal védelmével.

lorem ipsum — Védőérintkezős dugasz az energiaoldal védelmével.

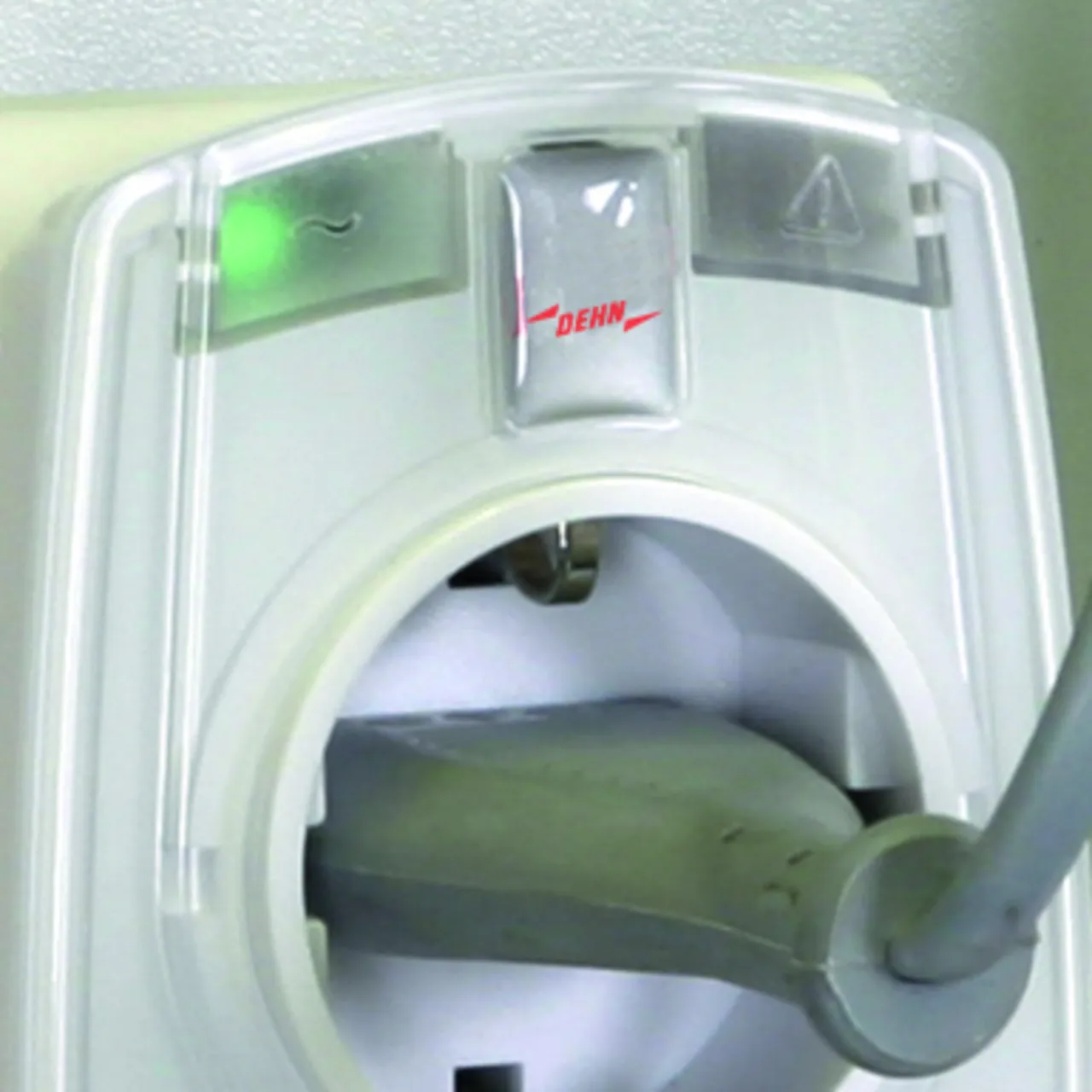

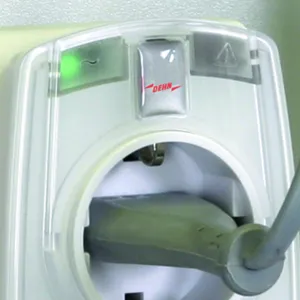

Energiaoldal vizuális üzemi és hibajelzése (230 V).

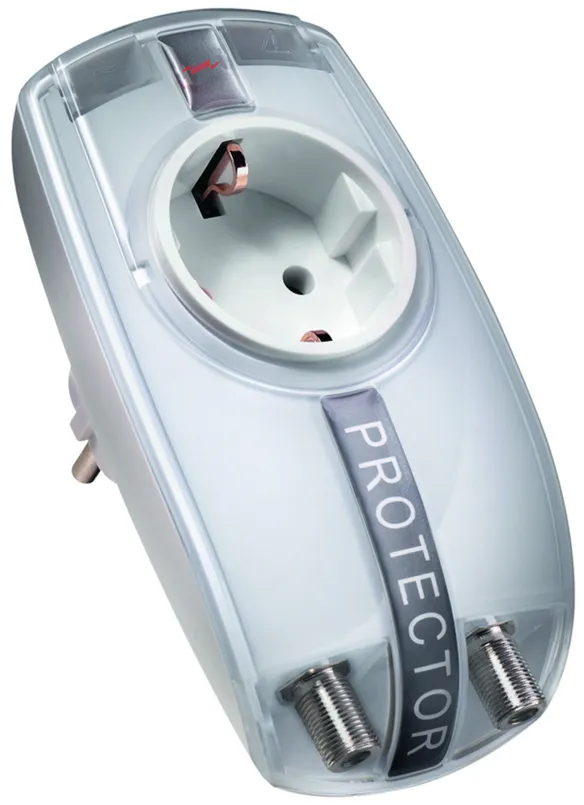

DPRO 230 TV

Kombinált túlfeszültségvédelem TV-, rádió- vagy SAT-vevő energia- és antennaoldala számára. Vizuális üzemi és hibajelzéssel és integrált gyerekzárral.

1 Termék

Cikkszám 909300 DPRO 230 TV

GTIN 4013364117723, Vámtarifa szám (EU): 85363010, Bruttó súly: 241.20 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

Kombinált túlfeszültségvédelem DEHNprotector DPRO 230 TV
Túlfeszültségvédelem-adapter
kombinált védelemmel az energia-
és antennaoldal számára TV-,
rádió- és videókészülékeknél,

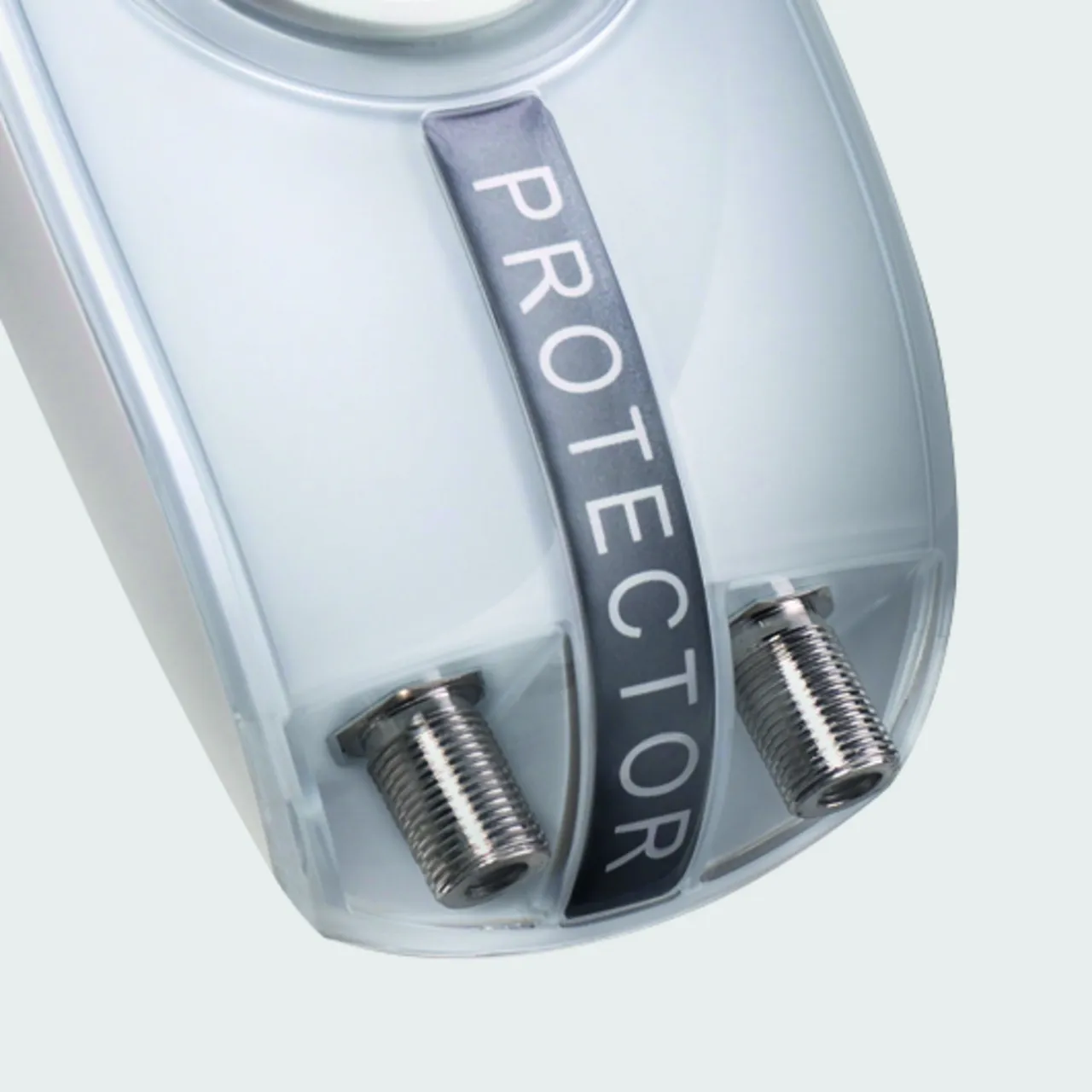

F-aljzat - IEC-csatlakozó
adapterrel együtt.
Bevizsgálva az EN 61643-11 és -21 szerint.
Védőkapcsolás integrált
felügyeleti berendezéssel és
vizuális üzemi és hiba-
jelzéssel.
Energiaoldal: 3. típus
Adatoldal: 2. típus
Csatlakozás bemenet / kimenet: F aljzat / F aljzat

Gyártó: DEHN
Típus: DPRO 230 TV
Cikksz.: 909300
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

Adatoldal védelme
SPD osztály	B
Legnagyobb tartós üzemi feszültség DC (U_C )	60 V
C2 névleges levezetési áram (8/20 µs) ér-árnyékolás (PE) (I_n )	5 kA
Beiktatási csillapítás 0-2400 MHz	≤ 1,5 dB
Csatlakozás bemenet / kimenet	F aljzat / F aljzat
Energiaoldal védelme
SPD az EN 61643-11 / IEC 61643-11 szerint	3. típus / III. osztály
Legnagyobb tartós üzemi feszültség AC (U_C )	255 V (50 / 60 Hz)
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_összesen )	5 kA
Védelmi feszültségszint [L-N] (U_P )	≤ 1,35 kV
Max. hálózatoldali túláramvédelem	16 A gL/gG vagy B 16 A

Adatoldal védelme
SPD osztály	B
Legnagyobb tartós üzemi feszültség DC (U_C )	60 V
C2 névleges levezetési áram (8/20 µs) ér-árnyékolás (PE) (I_n )	5 kA
Védelmi feszültségszint ér-árnyékolás (PE) 1 kV/µs C3-nál (U_P )	≤ 600 V
Beiktatási csillapítás 0-2400 MHz	≤ 1,5 dB
Üzemi hőmérséklettartomány (T_U )	-25 °C ... +40 °C
Védettségi fajta	IP 20
Csatlakozás bemenet / kimenet	F aljzat / F aljzat
Földelés módja	Védővezető csatlakozás
Burkolat anyaga	Hőre lágyuló műanyag, UL 94 V-2
Szín	tiszta fehér
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Energiaoldal védelme
SPD az EN 61643-11 / IEC 61643-11 szerint	3. típus / III. osztály
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb tartós üzemi feszültség AC (U_C )	255 V (50 / 60 Hz)
Névleges terhelőáram AC (I_L )	16 A
Névleges levezetési lökőáram (8/20 µs) (I_n )	3 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_összesen )	5 kA
Összetett hullám (U_OC )	6 kV
Összetett hullám [L+N-PE] (U_OC_összesen )	10 kV
Védelmi feszültségszint [L-N] (U_P )	≤ 1,35 kV
Védelmi feszültségszint [L/N-PE] (U_P )	≤ 1,5 kV
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [L/N-PE] (t_A )	≤ 100 ns
Max. hálózatoldali túláramvédelem	16 A gL/gG vagy B 16 A
Zárlati szilárdság max. hálózatoldali túláramvédelem esetén (I_SCCR )	1 kA_eff
Időszakos túlfeszültség (TOV) [L-N] (U_T) – Karakterisztika	335 V / 5 sec. – szilárdság
Időszakos túlfeszültség (TOV) [L-N] (U_T) – Karakterisztika	440 V / 120 min. – biztonságos meghibásodás
Időszakos túlfeszültség (TOV) [L/N-PE] (U_T) – Karakterisztika	335 V / 120 min. – szilárdság
Időszakos túlfeszültség (TOV) [L/N-PE] (U_T) – Karakterisztika	440 V / 5 sec. – szilárdság
(TOV) [L+N-PE] (U_T) – Karakterisztika	1200 V + U_REF / 200 ms – biztonságos meghibásodás
Hibajelzés	piros fény
Üzemjelző	zöld fény
Portok száma	1
Összeszerelés	Védőérintkező-dugaszrendszer DIN 49440 / DIN 49441
Vizsgálati szabványok	EN 61643-11

A 909300 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 909300 terméket hozzáadtuk a kosárhoz.

Webshop indítása

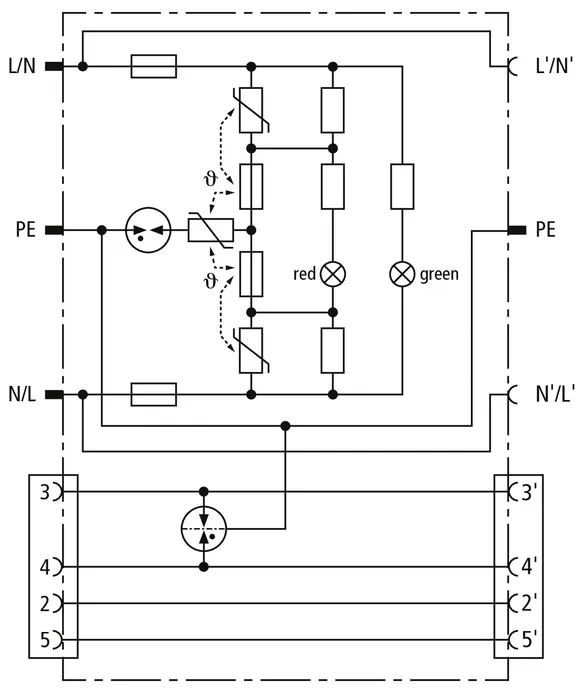

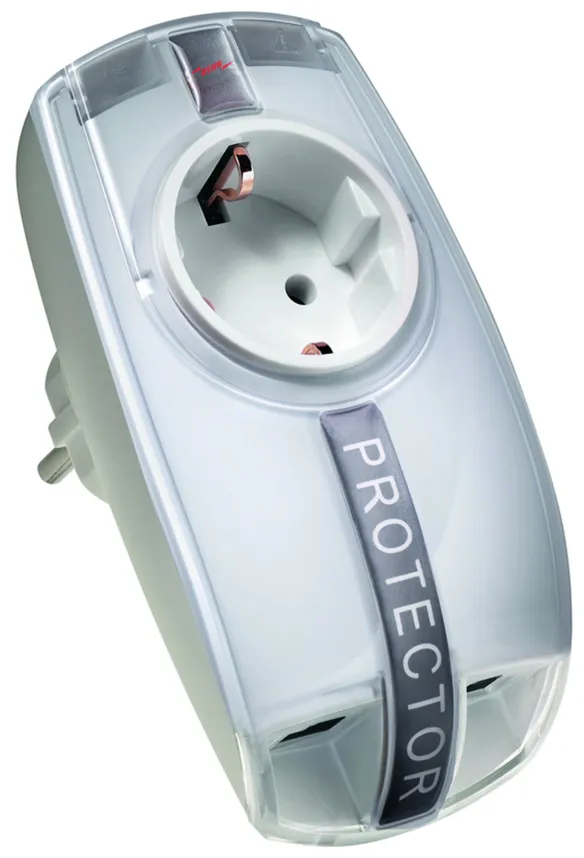

DPRO 230 NT

Kombinált túlfeszültségvédelem digitális hálózati végpont NT (IP-telefon) energia- és adatoldala számára, különösen távközlési interfészeknél VVDSL és G.fast (1 Gbit/s-ig). Energiaoldalon vizuális üzemi és hibajelzéssel és integrált gyerekzárral.

1 Termék

Cikkszám 909310 DPRO 230 NT

GTIN 4013364117747, Vámtarifa szám (EU): 85363010, Bruttó súly: 258.60 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

Kombinált túlfeszültségvédelem DEHNprotector DPRO 230 NT
Túlfeszültségvédelem-adapter
kombinált védelemmel az energia-
oldal és bemeneti interfész (Uk0) számára
NT digitális hálózati végpontnál,
valamint telefon- és faxkészülékeknél;
megfelelő tartozékokkal RJ11/12
és TAE-csatlakozáshoz.
Bevizsgálva az EN 61643-11 és -21 szerint.
Védőkapcsolás integrált
felügyeleti berendezéssel és
vizuális üzemi és hiba-
jelzéssel.
Energiaoldal: 3. típus
Adatoldal: 2. típus/P1
Csatlakozás bemenet / kimenet: RJ12 aljzat / RJ12 aljzat
Kiosztás: 3/4

Gyártó: DEHN
Típus: DPRO 230 NT
Cikksz.: 909310
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

Adatoldal védelme
SPD osztály	Q
Legnagyobb tartós üzemi feszültség DC (U_C )	180 V
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	1 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	2,5 kA
Határfrekvencia (f_G )	220 MHz
Csatlakozás bemenet / kimenet	RJ12 aljzat / RJ12 aljzat
Energiaoldal védelme
SPD az EN 61643-11 / IEC 61643-11 szerint	3. típus / III. osztály
Legnagyobb tartós üzemi feszültség AC (U_C )	255 V (50 / 60 Hz)
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_összesen )	5 kA
Védelmi feszültségszint [L-N] (U_P )	≤ 1,35 kV
Max. hálózatoldali túláramvédelem	B 16 A

Adatoldal védelme
SPD osztály	Q
Legnagyobb tartós üzemi feszültség DC (U_C )	180 V
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	1 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	2,5 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 500 V
Védelmi feszültségszint ér-PE I_nC2 (U_P )	≤ 500 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 500 V
Védelmi feszültségszint ér-PE 1 kV/µs C3-nál (U_P )	≤ 500 V
Határfrekvencia (f_G )	220 MHz
Üzemi hőmérséklettartomány (T_U )	-25 °C ... +40 °C
Védettségi fajta	IP 20
Csatlakozás bemenet / kimenet	RJ12 aljzat / RJ12 aljzat
Kiosztás	3/4
Földelés módja	Védővezető csatlakozás
Burkolat anyaga	Hőre lágyuló műanyag, UL 94 V-2
Szín	tiszta fehér
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Energiaoldal védelme
SPD az EN 61643-11 / IEC 61643-11 szerint	3. típus / III. osztály
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb tartós üzemi feszültség AC (U_C )	255 V (50 / 60 Hz)
Névleges terhelőáram AC (I_L )	16 A
Névleges levezetési lökőáram (8/20 µs) (I_n )	3 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_összesen )	5 kA
Összetett hullám (U_OC )	6 kV
Összetett hullám [L+N-PE] (U_OC_összesen )	10 kV
Védelmi feszültségszint [L-N] (U_P )	≤ 1,35 kV
Védelmi feszültségszint [L/N-PE] (U_P )	≤ 1,5 kV
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [L/N-PE] (t_A )	≤ 100 ns
Max. hálózatoldali túláramvédelem	B 16 A
Zárlati szilárdság max. hálózatoldali túláramvédelem esetén (I_SCCR )	1 kA_eff
Időszakos túlfeszültség (TOV) [L-N] (U_T) – Karakterisztika	335 V / 5 sec. – szilárdság
Időszakos túlfeszültség (TOV) [L-N] (U_T) – Karakterisztika	440 V / 120 min. – biztonságos meghibásodás
Időszakos túlfeszültség (TOV) [L/N-PE] (U_T) – Karakterisztika	335 V / 120 min. – szilárdság
Időszakos túlfeszültség (TOV) [L/N-PE] (U_T) – Karakterisztika	440 V / 5 sec. – szilárdság
(TOV) [L+N-PE] (U_T) – Karakterisztika	1200 V + U_REF / 200 ms – biztonságos meghibásodás
Hibajelzés	piros fény
Üzemjelző	zöld fény
Portok száma	1
Összeszerelés	Védőérintkező-dugaszrendszer DIN 49440 / DIN 49441
Vizsgálati szabványok	EN 61643-11

A 909310 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 909310 terméket hozzáadtuk a kosárhoz.

Webshop indítása

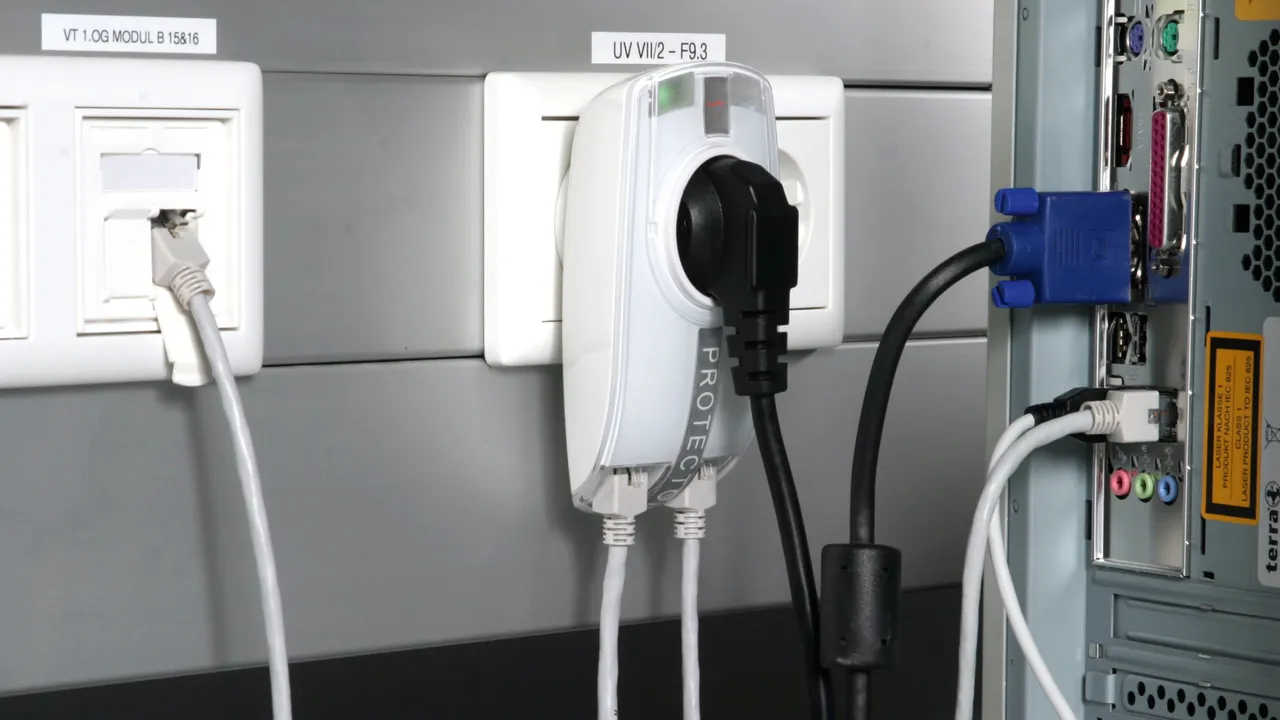

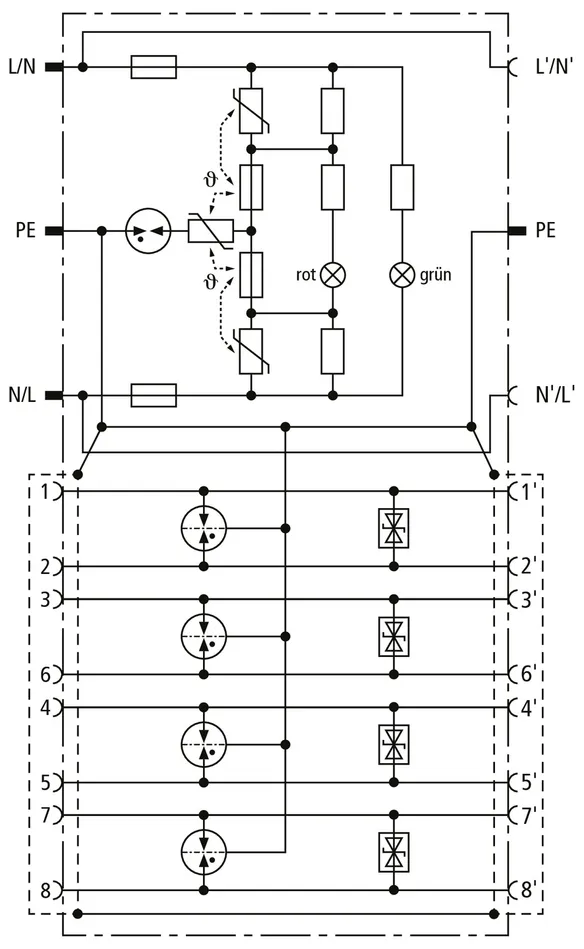

DPRO 230 LAN100

Kombinált túlfeszültségvédelem energiaoldal és adatbemenet számára LAN-komponensek védelmére. Összes érpár védőkapcsolása Ethernet pin kiosztás számára.
Teljesíti a Channel Class D követelményeit az EN 50173 szerint és azzal alkalmas 1000 Base-T (Gigabit Ethernet) számára.
Vizuális üzemi és hibajelzéssel és integrált gyerekzárral.

1 Termék

Cikkszám 909321 DPRO 230 LAN100

GTIN 4013364126152, Vámtarifa szám (EU): 85363010, Bruttó súly: 271.00 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

Kombinált túlfeszültségvédelem DEHNprotector DPRO 230 LAN100
Túlfeszültségvédelem-adapter
kombinált védelemmel az energia-
és adatbemenet számára LAN-
komponenseknél Ethernet 100BaseT rendszerben.
1,5 m hosszú, árnyékolt
Cat 5e patch-kábellel együtt.
Bevizsgálva az EN 61643-11 és -21 szerint.
Védőkapcsolás integrált
felügyeleti berendezéssel és
vizuális üzemi és hiba-
jelzéssel.
Energiaoldal: 3. típus
Adatoldal: 2. típus/P1
Csatlakozás bemenet / kimenet: RJ45 aljzat árnyékolt / RJ45 aljzat árnyékolt
Kiosztás: 1/2, 3/6, 4/5, 7/8

Gyártó: DEHN
Típus: DPRO 230 LAN100
Cikksz.: 909321
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

Adatoldal védelme
SPD osztály	Q
Legnagyobb tartós üzemi feszültség DC (U_C )	3,3 V
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	0,5 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Határfrekvencia (f_G )	180 MHz
Csatlakozás bemenet / kimenet	RJ45 aljzat árnyékolt / RJ45 aljzat árnyékolt
Energiaoldal védelme
SPD az EN 61643-11 / IEC 61643-11 szerint	3. típus / III. osztály
Legnagyobb tartós üzemi feszültség AC (U_C )	255 V (50 / 60 Hz)
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_összesen )	5 kA
Védelmi feszültségszint [L-N] (U_P )	≤ 1,25 kV
Max. hálózatoldali túláramvédelem	B 16 A

Adatoldal védelme
SPD osztály	Q
Legnagyobb tartós üzemi feszültség DC (U_C )	3,3 V
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	0,5 kA
C2 Névleges levezetési áram (8/20 µs) ér-ér (I_n )	150 A
C2 névleges levezetési áram (8/20 µs) ér-PE (I_n )	2,5 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 30 V
Védelmi feszültségszint ér-PE I_nC2 (U_P )	≤ 550 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	30 V
Védelmi feszültségszint ér-PE 1 kV/µs C3-nál (U_P )	≤ 550 V
Határfrekvencia (f_G )	180 MHz
Üzemi hőmérséklettartomány (T_U )	-25 °C ... +40 °C
Védettségi fajta	IP 20
Csatlakozás bemenet / kimenet	RJ45 aljzat árnyékolt / RJ45 aljzat árnyékolt
Kiosztás	1/2, 3/6, 4/5, 7/8
Földelés módja	Védővezető csatlakozás
Burkolat anyaga	Hőre lágyuló műanyag, UL 94 V-2
Szín	tiszta fehér
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Energiaoldal védelme
SPD az EN 61643-11 / IEC 61643-11 szerint	3. típus / III. osztály
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb tartós üzemi feszültség AC (U_C )	255 V (50 / 60 Hz)
Névleges terhelőáram AC (I_L )	16 A
Névleges levezetési lökőáram (8/20 µs) (I_n )	3 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_összesen )	5 kA
Összetett hullám (U_OC )	6 kV
Összetett hullám [L+N-PE] (U_OC_összesen )	10 kV
Védelmi feszültségszint [L-N] (U_P )	≤ 1,25 kV
Védelmi feszültségszint [L/N-PE] (U_P )	≤ 1,5 kV
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [L/N-PE] (t_A )	≤ 100 ns
Max. hálózatoldali túláramvédelem	B 16 A
Zárlati szilárdság max. hálózatoldali túláramvédelem esetén (I_SCCR )	1 kA_eff
Időszakos túlfeszültség (TOV) [L-N] (U_T) – Karakterisztika	335 V / 5 sec. – szilárdság
Időszakos túlfeszültség (TOV) [L-N] (U_T) – Karakterisztika	440 V / 120 min. – biztonságos meghibásodás
Időszakos túlfeszültség (TOV) [L/N-PE] (U_T) – Karakterisztika	335 V / 120 min. – szilárdság
Időszakos túlfeszültség (TOV) [L/N-PE] (U_T) – Karakterisztika	440 V / 5 sec. – szilárdság
(TOV) [L+N-PE] (U_T) – Karakterisztika	1200 V + U_REF / 200 ms – biztonságos meghibásodás
Hibajelzés	piros fény
Üzemjelző	zöld fény
Portok száma	1
Összeszerelés	Védőérintkező-dugaszrendszer DIN 49440 / DIN 49441
Vizsgálati szabványok	EN 61643-11

A 909321 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 909321 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Results for products (0)

Results for content (0)

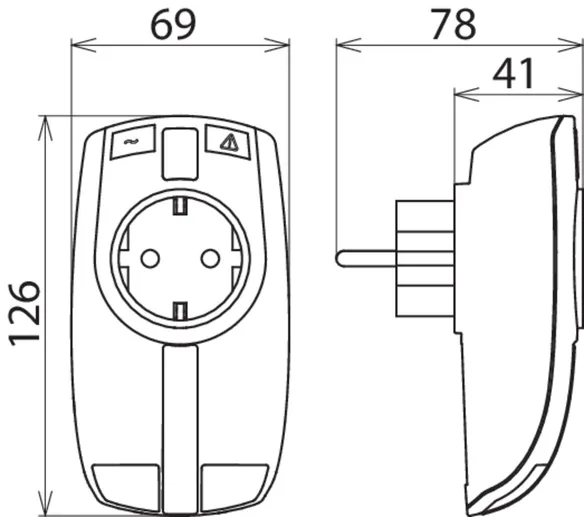

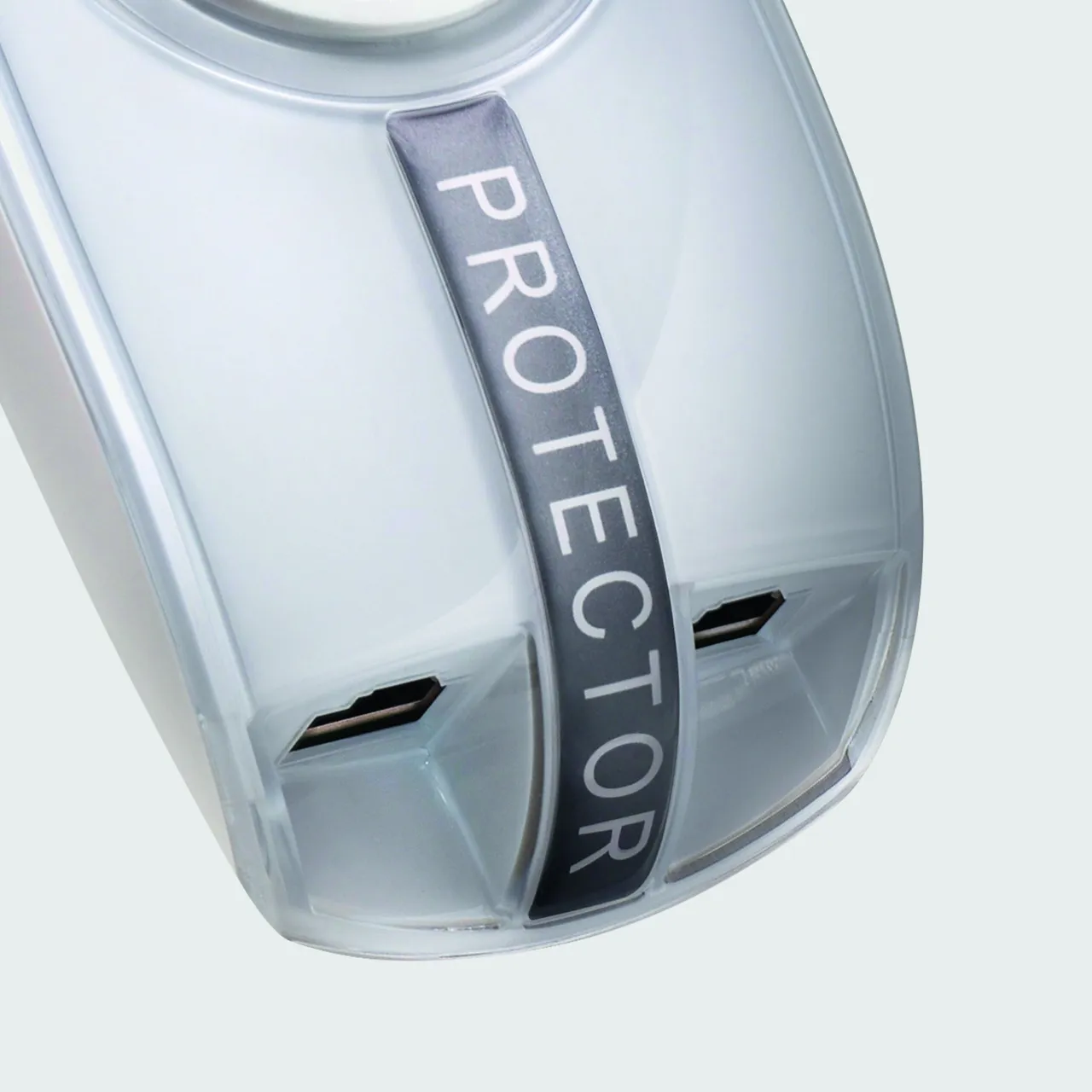

DEHNprotector – Kombi-adapter

Details
