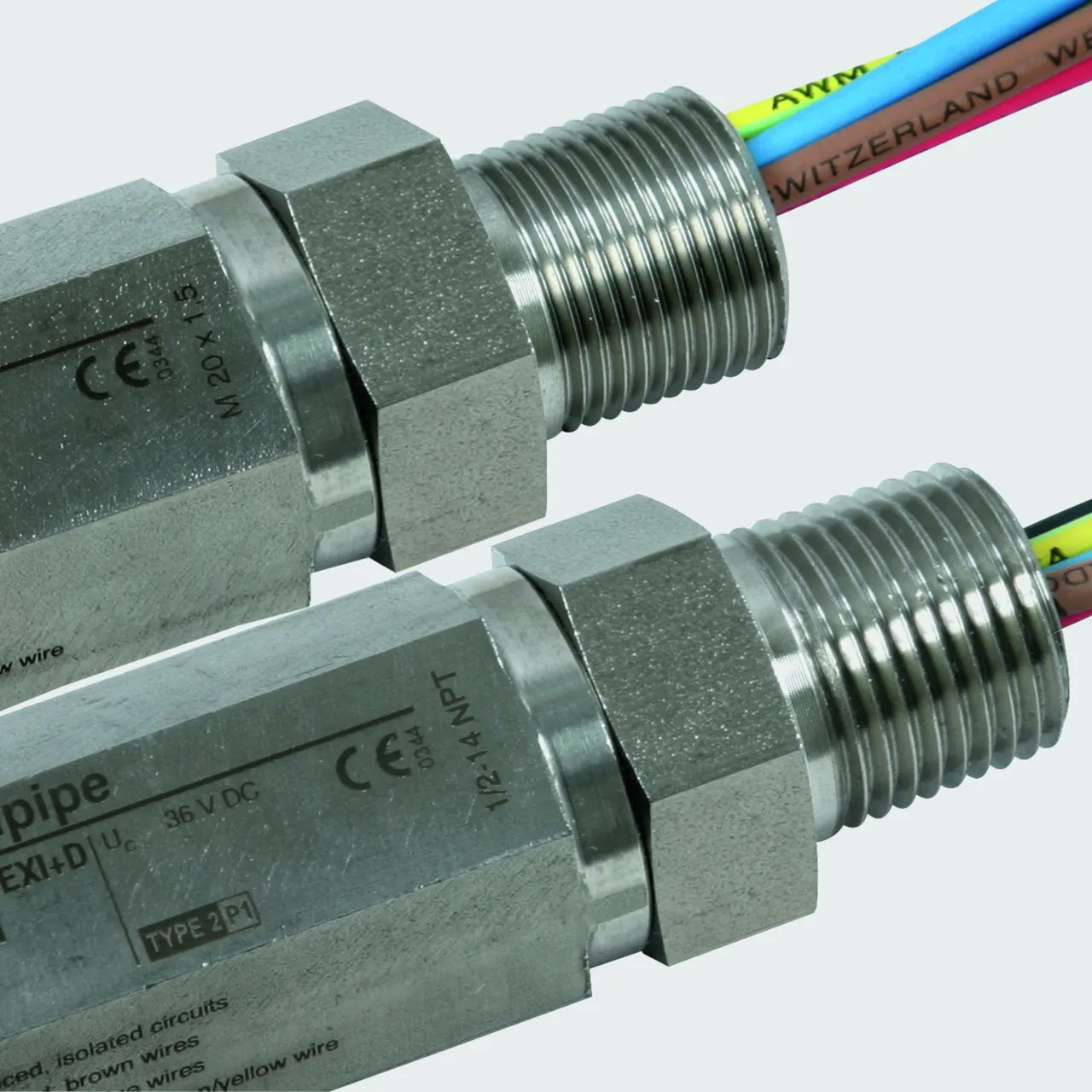

DEHNpipe

Túlfeszültség-korlátozó becsavarozásra kültéri eszközbe

Párhuzamos vagy soros huzalozás
Gyártás korrózióálló nemesacélból
Levezető második interfész védelmére (adatoldal vagy energiaoldal) elérhető

Változatok Ex (i) és Ex (d)-alkalmazások számára

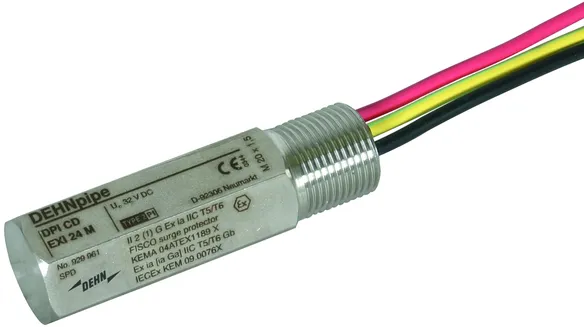

Gyújtószikramentes mérőkörök és Ex (i) buszrendszerek védelmére

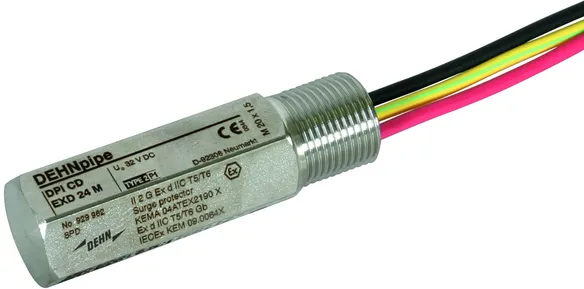

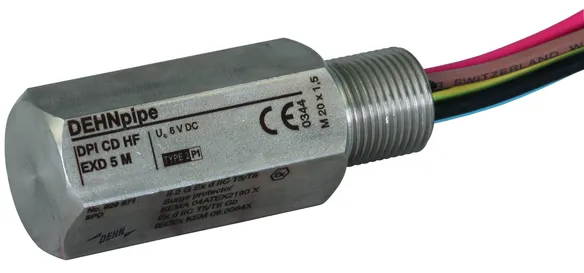

Kivitel Ex (d) nyomásálló tokozásban

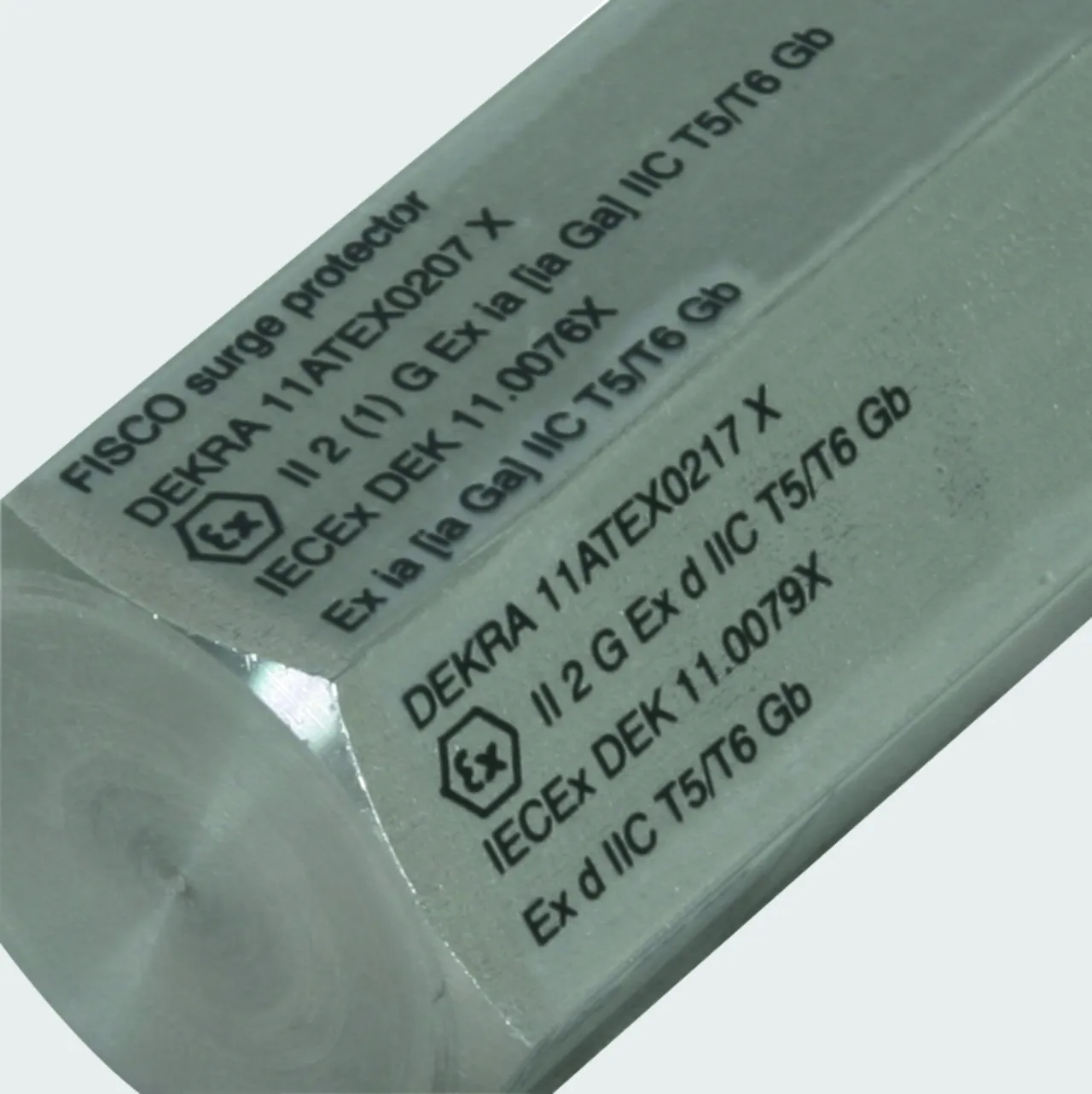

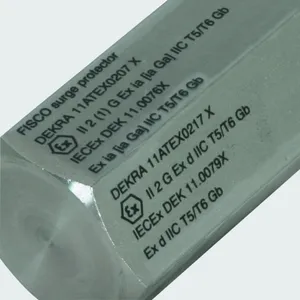

Kiterjedt jóváhagyásokJóváhagyások levezetőtől függően: IECEx, ATEX, FISCO, CSA Hazloc

Details

Robusztus kivitel korrózióálló nemesacélból.

DPI MD

Energetikailag koordinált és földdel szemben szivárgóárammentes kétfokozatú levezető 4-20 mA-es interfészekhez M20 x 1,5 (belül/kívül) csavarmenettel. Árnyékolásföldelés közvetlenül, közvetetten vagy nélkül lehetséges. Kábel-csavarkötés tartozékként szállítható.

1 Termék

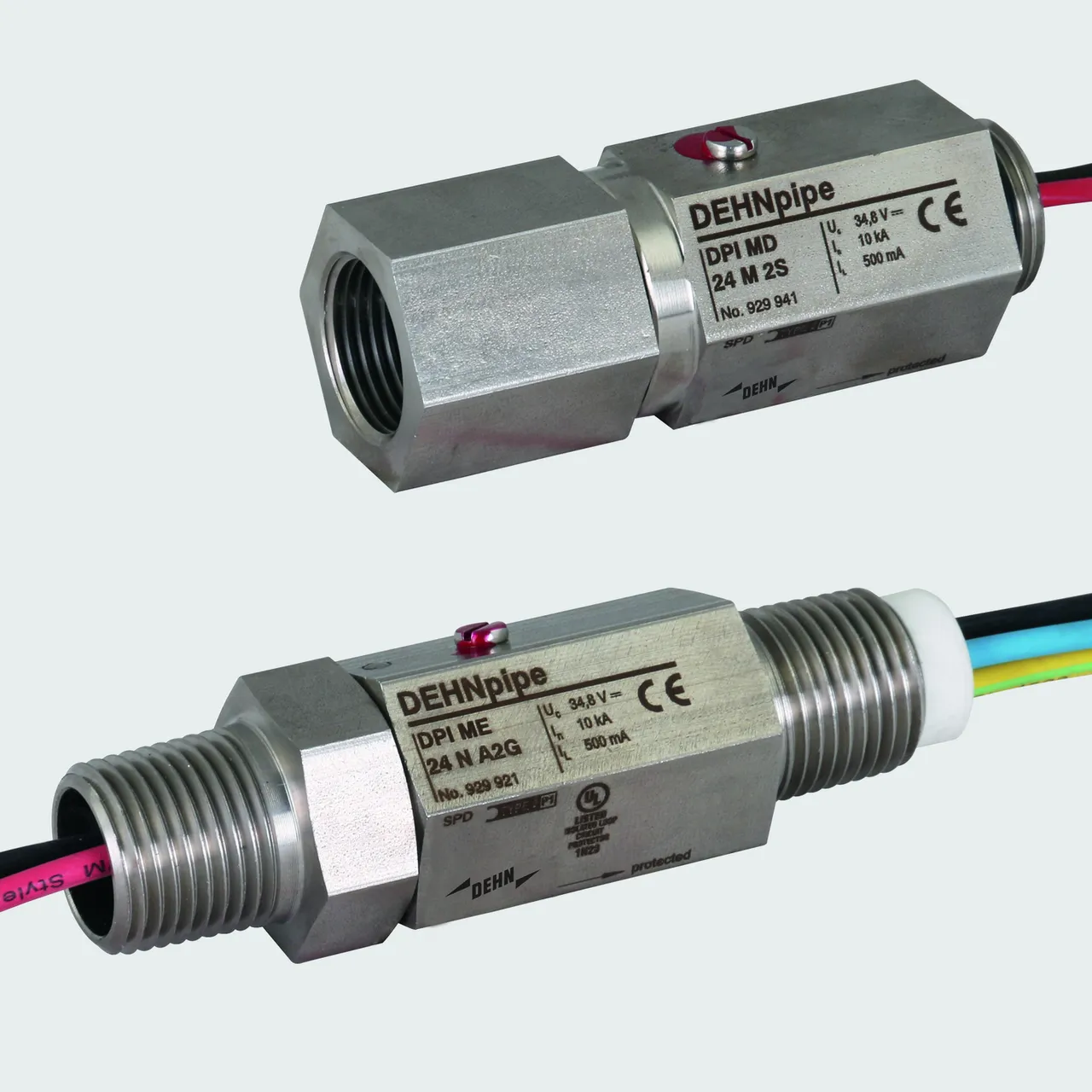

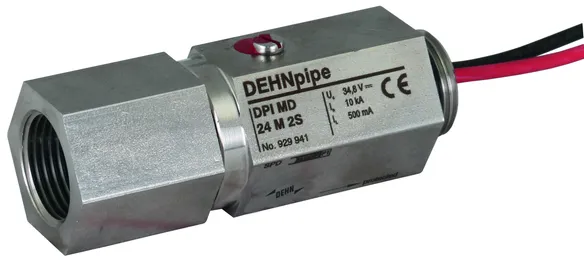

Cikkszám 929941 DPI MD 24 M 2S

GTIN 4013364098152, Vámtarifa szám (EU): 85363010, Bruttó súly: 187.40 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

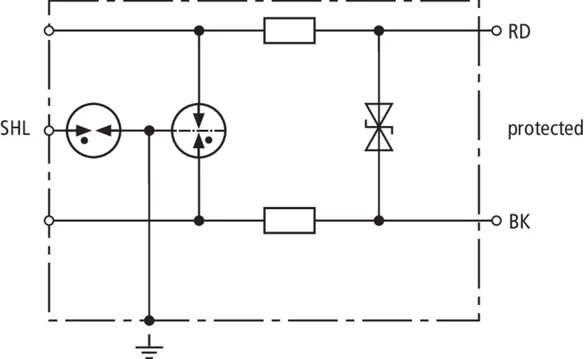

Szivárgóárammentes kétfokozatú levezető DEHNpipe DPI MD 24 M 2S
Túlfeszültség-korlátozó
2 / P1 típusú levezetőosztály
DEHNpipe, ellenőrizve az EN 61643-21 szerint
és energetikailag koordinálva az
IEC 61643-22, in V2A, IP 67,
2 részes házdesign,
becsavarozásra kültéri eszközbe
2 vezetős méréstechnikával,
soros védelem
potenciálfüggetlenül üzemeltetett
érpár számára, valamint szimmetrikus
interfészek a NAMUR NE 21 szerint.
Legnagyobb tartós üzemi feszültség DC: 34,8 V
Névleges áram: 0,5 A
C2 névleges levezetési áram (8/20 µs) összesen: 10 kA
Határfrekvencia ér-ér: 14 MHz

Gyártó: DEHN
Típus: DPI MD 24 M 2S
Cikksz.: 929941
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	Q
Legnagyobb tartós üzemi feszültség DC (U_C )	34,8 V
Névleges áram (I_L )	0,5 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Határfrekvencia ér-ér (f_G )	14 MHz
Szerelés terep- / eszközoldal	M20 x 1,5 belső menet / M20 x 1,5 külső menet
Tanúsítványok	SIL
*⁾ Részleteket lásd: www.dehn.de

SPD osztály	Q
Névleges feszültség (U_N )	24 V
Legnagyobb tartós üzemi feszültség DC (U_C )	34,8 V
Legnagyobb tartós üzemi feszültség AC (U_C )	24,5 V
Névleges áram (I_L )	0,5 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	10 kA
C2 névleges levezetési lökőáram (8/20 µs) árnyékolás-védőföld (I_n )	20 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 65 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 650 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 650 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 50 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 500 V
Védelmi feszültségszint árnyékolás-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Határfrekvencia ér-ér (f_G )	14 MHz
Kapacitás ér-ér (C)	≤ 400 pF
Kapacitás ér-védőföld (C)	≤ 20 pF
Kapacitás árnyékolás-védőföld (C)	≤ 15 pF
Soros ellenállás erenként	2,2 Ohm
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettség kábel-csavarkötéssel	IP 67

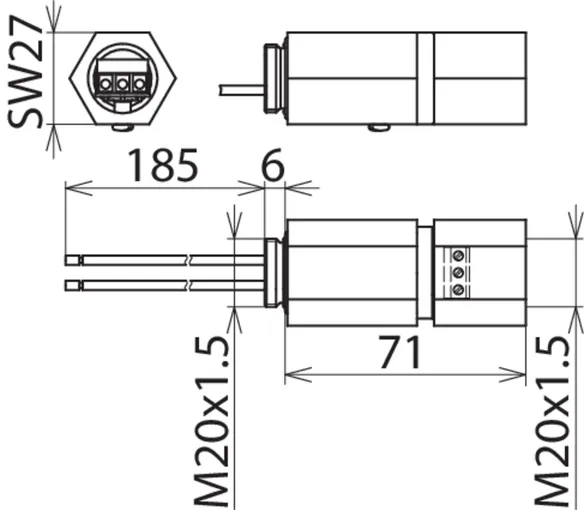

Szerelés terep- / eszközoldal	M20 x 1,5 belső menet / M20 x 1,5 külső menet
Csatlakozás bemenet / kimenet	Csavar / csatlakozóvezetékek 1,5 mm²
Csatlakozóvezeték hossza	200 mm
Csatlakozási keresztmetszet, tömör	0,08-2,5 mm²
Csatlakozási keresztmetszet, finomsodrat	0,08-1,5 mm²
Földelés módja	Ház vagy földelőgyűrű (tartozék)
Burkolat anyaga	NIRO (V2A)
Szín	csupasz
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	SIL
SIL besorolás	max. SIL3 *⁾
*⁾ Részleteket lásd: www.dehn.de

A 929941 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 929941 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DPI ME

Energetikailag koordinált kétfokozatú levezető gázkisüléses túlfeszültség-korlátozóval és diódákkal földdel szemben. Aszimmetrikus interfészekhez csavarmenettel ¹/₂-14 NPT (kívül/kívül). Földelővezeték átvezetve.

1 Termék

Cikkszám 929921 DPI ME 24 N A2G

GTIN 4013364098169, Vámtarifa szám (EU): 85363010, Bruttó súly: 255.20 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

Koordinált kétfokozatú levezető DEHNpipe DPI ME 24 N A2G
Túlfeszültség-korlátozó
2 / P1 típusú levezetőosztály
DEHNpipe, ellenőrizve az EN 61643-21 szerint
és energetikailag koordinálva az
IEC 61643-22, in V2A, IP 67,
becsavarozásra kültéri eszközbe
2 vezetős méréstechnikával,
aszimm. interfészek, valamint
buszrendszerek védelmére.
Legnagyobb tartós üzemi feszültség DC: 34,8 V
Névleges áram: 0,5 A
C2 névleges levezetési áram (8/20 µs) összesen: 10 kA

Gyártó: DEHN
Típus: DPI ME 24 N A2G
Cikksz.: 929921
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	Q
Legnagyobb tartós üzemi feszültség DC (U_C )	34,8 V
Névleges áram (I_L )	0,5 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Szerelés terep- / eszközoldal	¹/₂-14 NPT külső menet / ¹/₂-14 NPT külső menet
Tanúsítványok	UL, SIL
*⁾ Részleteket lásd: www.dehn.de

SPD osztály	Q
Névleges feszültség (U_N )	24 V
Legnagyobb tartós üzemi feszültség DC (U_C )	34,8 V
Legnagyobb tartós üzemi feszültség AC (U_C )	24,5 V
Névleges áram (I_L )	0,5 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	10 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 120 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 65 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 98 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 49 V
Kapacitás ér-ér (C)	≤ 250 pF
Kapacitás ér-védőföld (C)	≤ 450 pF
Soros ellenállás erenként	4,7 Ohm
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettségi fajta	IP 67

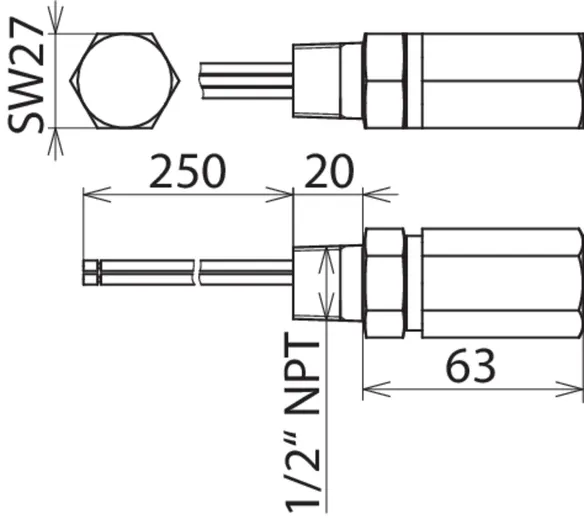

Szerelés terep- / eszközoldal	¹/₂-14 NPT külső menet / ¹/₂-14 NPT külső menet
Csatlakozás bemenet / kimenet	Csatlakozóvezetékek AWG 16
Csatlakozóvezeték hossza	500 mm
Földelés módja	Ház és csatlakozóvezeték
Burkolat anyaga	NIRO (V2A)
Szín	csupasz
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL, SIL
SIL besorolás	max. SIL3 *⁾
*⁾ Részleteket lásd: www.dehn.de

A 929921 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 929921 terméket hozzáadtuk a kosárhoz.

Webshop indítása

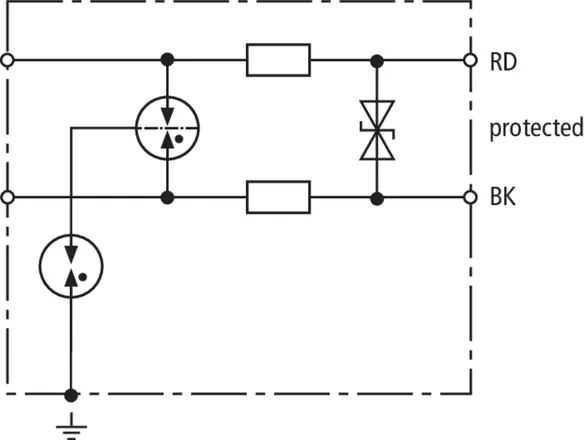

DPI MD EX

Energetikailag koordinált kétfokozatú levezető kapacitásszegény védőkapcsolással gyújtószikramentes mérőáramkörök és buszrendszerek védelmére, teljesítve a FISCO követelményeit. Szigetelési szilárdság > 500 V földdel szemben. Kábel-csavarkötések külön rendelendők.

2 Termékek

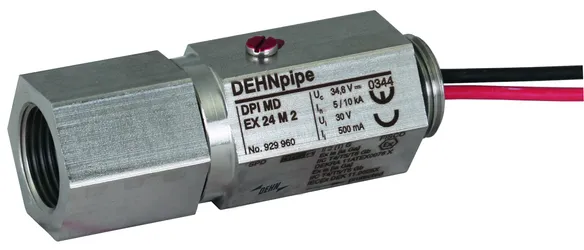

Cikkszám 929960 DPI MD EX 24 M 2

GTIN 4013364098145, Vámtarifa szám (EU): 85363010, Bruttó súly: 185.80 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

Koordinált kétfokozatú levezető DEHNpipe DPI MD EX 24 M 2
Túlfeszültség-korlátozó
2 / P1 típusú levezetőosztály
DEHNpipe, ellenőrizve az EN 61643-21 szerint
és energetikailag koordinálva az
IEC 61643-22, in V2A, IP 67,
2 részes házdesign
Ex (i)-kivitelben,
becsavarozásra kültéri eszközbe
2 vezetős méréstechnikával,
soros védelem
potenciálfüggetlenül üzemeltetett
érpár számára, valamint szimmetrikus
interfészek a NAMUR NE 21 szerint.
Legnagyobb tartós üzemi feszültség DC: 34,8 V
Névleges áram: 0,5 A
C2 névleges levezetési áram (8/20 µs) összesen: 10 kA
Határfrekvencia ér-ér: 7 MHz

Gyártó: DEHN
Típus: DPI MD EX 24 M 2
Cikksz.: 929960
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	T
Legnagyobb tartós üzemi feszültség DC (U_C )	34,8 V
Névleges áram (I_L )	0,5 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Határfrekvencia ér-ér (f_G )	7 MHz
Szerelés terep- / eszközoldal	M20 x 1,5 belső menet / M20 x 1,5 külső menet
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Részleteket lásd: www.dehn.de

SPD osztály	T
Névleges feszültség (U_N )	24 V
Legnagyobb tartós üzemi feszültség DC (U_C )	34,8 V
Legnagyobb tartós üzemi feszültség AC (U_C )	24,5 V
Max. bemeneti feszültség EN 60079-11 szerint (U_i )	30 V
Max. bemeneti áram EN 60079-11 szerint (I_i )	0,5 A
Névleges áram (I_L )	0,5 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	5 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 55 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 1100 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 49 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 1000 V
Határfrekvencia ér-ér (f_G )	7 MHz
Kapacitás ér-ér (C)	≤ 850 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Soros ellenállás erenként	1,8 Ohm
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettségi fajta	IP 67

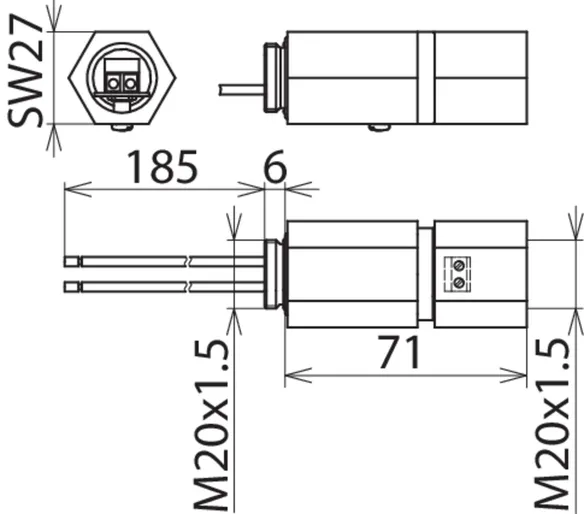

Szerelés terep- / eszközoldal	M20 x 1,5 belső menet / M20 x 1,5 külső menet
Csatlakozás bemenet / kimenet	Csavar / csatlakozóvezetékek 1,5 mm²
Csatlakozóvezeték hossza	200 mm
Csatlakozási keresztmetszet, tömör	0,08-2,5 mm²
Csatlakozási keresztmetszet, finomsodrat	0,08-1,5 mm²
Földelés módja	Burkolat
Burkolat anyaga	NIRO (V2A)
Szín	csupasz
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-jóváhagyások	DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx-jóváhagyások	DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
CSA & USA Hazloc jóváhagyások (1)	CSA17CA.70144338: Ex ia [ia Ga] IIC T4 … T6 Gb
CSA & USA Hazloc jóváhagyások (2)	CSA17CA.70144338: Class I Div 1; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001027
SIL besorolás	max. SIL3 *⁾
*⁾ Részleteket lásd: www.dehn.de

A 929960 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 929960 terméket hozzáadtuk a kosárhoz.

Webshop indítása

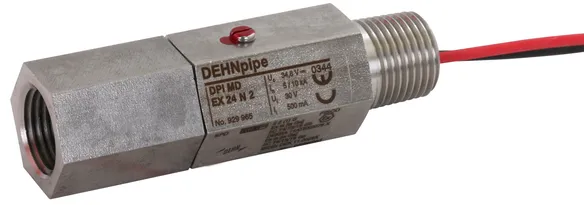

Cikkszám 929965 DPI MD EX 24 N 2

GTIN 4013364360778, Vámtarifa szám (EU): 85363010, Bruttó súly: 185.00 g, PU: 1.00 db.

Képek

További információ

Koordinált kétfokozatú levezető DEHNpipe DPI MD EX 24 N 2
Túlfeszültség-korlátozó
2 / P1 típusú levezetőosztály
DEHNpipe, ellenőrizve az EN 61643-21 szerint
és energetikailag koordinálva az
IEC 61643-22, in V2A, IP 67,
2 részes házdesign
Ex (i)-kivitelben,
becsavarozásra kültéri eszközbe
2 vezetős méréstechnikával,
soros védelem
potenciálfüggetlenül üzemeltetett
érpár számára, valamint szimmetrikus
interfészek a NAMUR NE 21 szerint.
Legnagyobb tartós üzemi feszültség DC: 34,8 V
Névleges áram: 0,5 A
C2 névleges levezetési áram (8/20 µs) összesen: 10 kA
Határfrekvencia ér-ér: 7 MHz

Gyártó: DEHN
Típus: DPI MD EX 24 N 2
Cikksz.: 929965
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	T
Legnagyobb tartós üzemi feszültség DC (U_C )	34,8 V
Névleges áram (I_L )	0,5 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Határfrekvencia ér-ér (f_G )	7 MHz

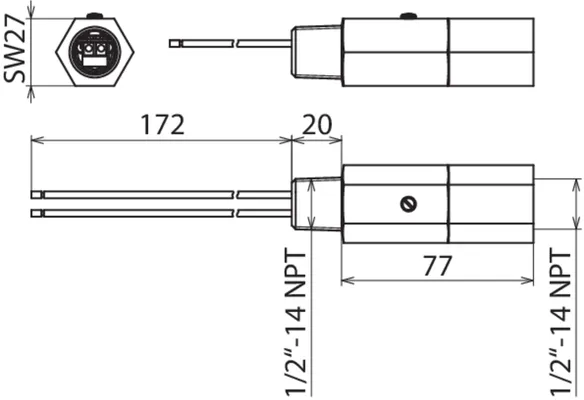

Szerelés terep- / eszközoldal	¹/₂-14 NPT belső menet / ¹/₂-14 NPT külső menet
Tanúsítványok	ATEX, IECEx, CCC, SIL
*⁾ Részleteket lásd: www.dehn.de

SPD osztály	T
Névleges feszültség (U_N )	24 V
Legnagyobb tartós üzemi feszültség DC (U_C )	34,8 V
Legnagyobb tartós üzemi feszültség AC (U_C )	24,5 V
Max. bemeneti feszültség EN 60079-11 szerint (U_i )	30 V
Max. bemeneti áram EN 60079-11 szerint (I_i )	0,5 A
Névleges áram (I_L )	0,5 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	5 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 55 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 1100 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 49 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 1000 V
Határfrekvencia ér-ér (f_G )	7 MHz
Kapacitás ér-ér (C)	≤ 850 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Soros ellenállás erenként	1,8 Ohm
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettségi fajta	IP 67
Szerelés terep- / eszközoldal	¹/₂-14 NPT belső menet / ¹/₂-14 NPT külső menet
Csatlakozás bemenet / kimenet	Csavar / csatlakozóvezetékek 1,5 mm²
Csatlakozóvezeték hossza	200 mm
Csatlakozási keresztmetszet, tömör	0,08-2,5 mm²
Csatlakozási keresztmetszet, finomsodrat	0,08-1,5 mm²
Földelés módja	Burkolat
Burkolat anyaga	NIRO (V2A)
Szín	csupasz
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	ATEX, IECEx, CCC, SIL
ATEX-jóváhagyások	DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx-jóváhagyások	DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
China Compulsory Certification	CCC No. 2021312304001027
SIL besorolás	max. SIL3 *⁾
*⁾ Részleteket lásd: www.dehn.de

A 929965 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 929965 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DPI CD EXI

Túlfeszültség-korlátozó kapacitásszegény védőkapcsolással gyújtószikramentes mérőáramkörök és buszrendszerek védelmére, teljesítve a FISCO követelményeit. Szigetelési szilárdság > 500 V földdel szemben.

2 Termékek

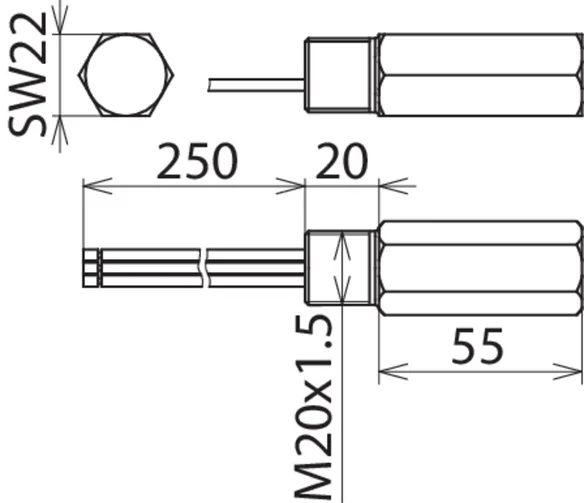

Cikkszám 929961 DPI CD EXI 24 M

GTIN 4013364101784, Vámtarifa szám (EU): 85363010, Bruttó súly: 183.00 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

Túlfeszültség-korlátozó DEHNpipe CD EX (i) DPI CD EXI 24 M
Túlfeszültség-korlátozó
2 / P1 típusú levezetőosztály
DEHNpipe, ellenőrizve az
EN 61643-21, in V4A, IP 67,
Ex (i)-kivitelben,
becsavarozásra kültéri eszközbe
2 vezetős méréstechnikával,
párhuzamos védelem
potenciálfüggetlenül üzemeltetett
1 érpár, valamint gyújtószikramentes
buszrendszerek védelmére.
Legnagyobb tartós üzemi feszültség DC: 32 V
Névleges áram: 0,55 A
C2 névleges levezetési áram (8/20 µs) összesen: 10 kA
Határfrekvencia ér-ér: 67 MHz

Gyártó: DEHN
Típus: DPI CD EXI 24 M
Cikksz.: 929961
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	T
Legnagyobb tartós üzemi feszültség DC (U_C )	32 V
Névleges áram (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Határfrekvencia ér-ér (f_G )	67 MHz
Szerelés terep- / eszközoldal	M20 x 1,5 külső menet
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Részleteket lásd: www.dehn.de

SPD osztály	T
Névleges feszültség (U_N )	24 V
Legnagyobb tartós üzemi feszültség DC (U_C )	32 V
Legnagyobb tartós üzemi feszültség AC (U_C )	22,6 V
Max. bemeneti feszültség EN 60079-11 szerint (U_i )	30 V
Max. bemeneti áram EN 60079-11 szerint (I_i )	0,55 A
Névleges áram (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) ér-ér (I_n )	150 A
C2 Névleges levezetési áram (8/20 µs) ér-védőföld (I_n )	10 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 58 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 1700 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 50 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 1200 V
Határfrekvencia ér-ér (f_G )	67 MHz
Kapacitás ér-ér (C)	≤ 25 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-50 °C ... +80 °C
Védettségi fajta	Felépítés IP 67-ben
Szerelés terep- / eszközoldal	M20 x 1,5 külső menet
Csatlakoztatás	Csatlakozóvezetékek 1,3 mm²
Csatlakozóvezeték hossza	250 mm
Földelés módja	Csatlakozóvezeték
Burkolat anyaga	NIRO (V4A)
Szín	csupasz
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-jóváhagyások	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
IECEx-jóváhagyások	KEM 09.0076X: Ex ia [ia Ga] IIC T5 ... T6 Gb
CSA & USA Hazloc jóváhagyások (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc jóváhagyások (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001030
SIL besorolás	max. SIL3 *⁾
*⁾ Részleteket lásd: www.dehn.de

A 929961 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 929961 terméket hozzáadtuk a kosárhoz.

Webshop indítása

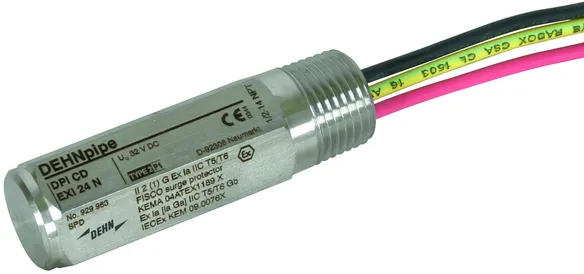

Cikkszám 929963 DPI CD EXI 24 N

GTIN 4013364101807, Vámtarifa szám (EU): 85363010, Bruttó súly: 196.00 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

Túlfeszültség-korlátozó DEHNpipe CD EX (i) DPI CD EXI 24 N
Túlfeszültség-korlátozó
2 / P1 típusú levezetőosztály
DEHNpipe, ellenőrizve az
EN 61643-21, in V4A, IP 67,
Ex (i)-kivitelben,
becsavarozásra kültéri eszközbe
2 vezetős méréstechnikával,
párhuzamos védelem
potenciálfüggetlenül üzemeltetett
1 érpár, valamint gyújtószikramentes
buszrendszerek védelmére.
Legnagyobb tartós üzemi feszültség DC: 32 V
Névleges áram: 0,55 A
C2 névleges levezetési áram (8/20 µs) összesen: 10 kA
Határfrekvencia ér-ér: 67 MHz

Gyártó: DEHN
Típus: DPI CD EXI 24 N
Cikksz.: 929963
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	T
Legnagyobb tartós üzemi feszültség DC (U_C )	32 V
Névleges áram (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Határfrekvencia ér-ér (f_G )	67 MHz

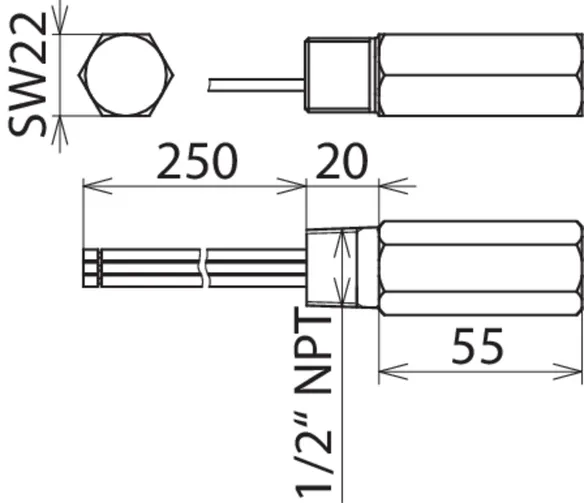

Szerelés terep- / eszközoldal	¹/₂-14 NPT külső menet
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Részleteket lásd: www.dehn.de

SPD osztály	T
Névleges feszültség (U_N )	24 V
Legnagyobb tartós üzemi feszültség DC (U_C )	32 V
Legnagyobb tartós üzemi feszültség AC (U_C )	22,6 V
Max. bemeneti feszültség EN 60079-11 szerint (U_i )	30 V
Max. bemeneti áram EN 60079-11 szerint (I_i )	0,55 A
Névleges áram (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) ér-ér (I_n )	150 A
C2 Névleges levezetési áram (8/20 µs) ér-védőföld (I_n )	10 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 58 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 1700 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 50 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 1200 V
Határfrekvencia ér-ér (f_G )	67 MHz
Kapacitás ér-ér (C)	≤ 25 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-50 °C ... +80 °C
Védettségi fajta	Felépítés IP 67-ben
Szerelés terep- / eszközoldal	¹/₂-14 NPT külső menet
Csatlakoztatás	Csatlakozóvezetékek 1,3 mm²
Csatlakozóvezeték hossza	250 mm
Földelés módja	Csatlakozóvezeték
Burkolat anyaga	NIRO (V4A)
Szín	csupasz
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-jóváhagyások	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
IECEx-jóváhagyások	KEM 09.0076X: Ex ia [ia Ga] IIC T5 ... T6 Gb
CSA & USA Hazloc jóváhagyások (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc jóváhagyások (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001030
SIL besorolás	max. SIL3 *⁾
*⁾ Részleteket lásd: www.dehn.de

A 929963 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 929963 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DPI CD EXD

Túlfeszültség-korlátozó kapacitásszegény védőkapcsolással nyomásálló tokozásban robbanásveszélyes területeken való alkalmazáshoz mérőáramkörök és buszrendszerek védelmére. Szigetelési szilárdság > 500 V földdel szemben. A CSA és USA Hazloc-szabvány szerint tanúsított.

2 Termékek

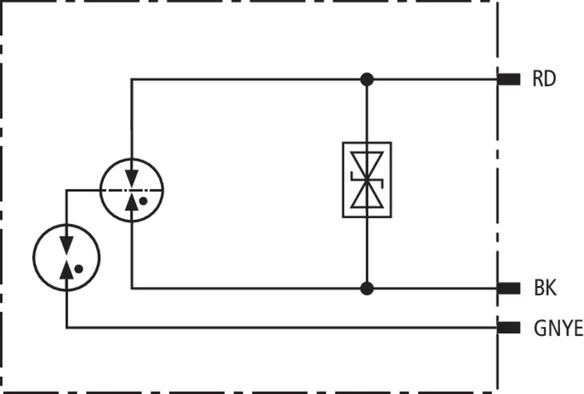

Cikkszám 929962 DPI CD EXD 24 M

GTIN 4013364101791, Vámtarifa szám (EU): 85363010, Bruttó súly: 183.00 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

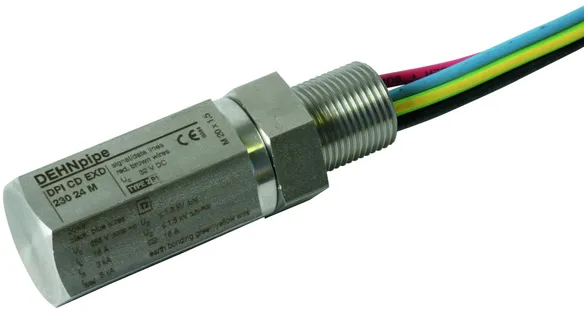

Túlfeszültség-korlátozó DEHNpipe CD Ex (d) DPI CD EXD 24 M
Túlfeszültség-korlátozó
2 / P1 típusú levezetőosztály
DEHNpipe, ellenőrizve az
EN 61643-21, in V4A, IP 67,
Ex (d)-kivitelben,
becsavarozásra kültéri eszközbe
2 vezetős méréstechnikával,
párhuzamos védelem
potenciálfüggetlenül üzemeltetett
1 érpár, valamint buszrendszerek védelmére
Rb-zóna 1-ben vagy 2-ben.
Legnagyobb tartós üzemi feszültség DC: 32 V
Névleges áram: 0,55 A
C2 névleges levezetési áram (8/20 µs) összesen: 10 kA
Határfrekvencia ér-ér: 67 MHz

Gyártó: DEHN
Típus: DPI CD EXD 24 M
Cikksz.: 929962
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	T
Legnagyobb tartós üzemi feszültség DC (U_C )	32 V
Névleges áram (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Határfrekvencia ér-ér (f_G )	67 MHz
Szerelés terep- / eszközoldal	M20 x 1,5 külső menet
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Részleteket lásd: www.dehn.de

SPD osztály	T
Névleges feszültség (U_N )	24 V
Legnagyobb tartós üzemi feszültség DC (U_C )	32 V
Legnagyobb tartós üzemi feszültség AC (U_C )	22,6 V
Névleges áram (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	10 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 58 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 1700 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 50 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 1200 V
Határfrekvencia ér-ér (f_G )	67 MHz
Kapacitás ér-ér (C)	≤ 25 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-50 °C ... +80 °C
Védettségi fajta	Felépítés IP 67-ben
Szerelés terep- / eszközoldal	M20 x 1,5 külső menet
Csatlakoztatás	Csatlakozóvezetékek 1,3 mm²
Csatlakozóvezeték hossza	250 mm
Földelés módja	Csatlakozóvezeték
Burkolat anyaga	NIRO (V4A)
Szín	csupasz
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-jóváhagyások	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
IECEx-jóváhagyások	KEM 09.0064X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc jóváhagyások (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc jóváhagyások (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001029
SIL besorolás	max. SIL3 *⁾
*⁾ Részleteket lásd: www.dehn.de

A 929962 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 929962 terméket hozzáadtuk a kosárhoz.

Webshop indítása

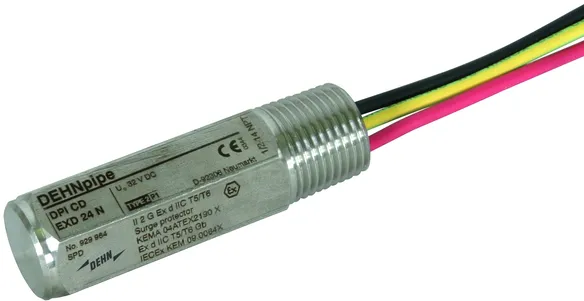

Cikkszám 929964 DPI CD EXD 24 N

GTIN 4013364101814, Vámtarifa szám (EU): 85363010, Bruttó súly: 183.00 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

Túlfeszültség-korlátozó DEHNpipe CD Ex (d) DPI CD EXD 24 N
Túlfeszültség-korlátozó
2 / P1 típusú levezetőosztály
DEHNpipe, ellenőrizve az
EN 61643-21, in V4A, IP 67,
Ex (d)-kivitelben,
becsavarozásra kültéri eszközbe
2 vezetős méréstechnikával,
párhuzamos védelem
potenciálfüggetlenül üzemeltetett
1 érpár, valamint buszrendszerek védelmére
Rb-zóna 1-ben vagy 2-ben.
Legnagyobb tartós üzemi feszültség DC: 32 V
Névleges áram: 0,55 A
C2 névleges levezetési áram (8/20 µs) összesen: 10 kA
Határfrekvencia ér-ér: 67 MHz

Gyártó: DEHN
Típus: DPI CD EXD 24 N
Cikksz.: 929964
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	T
Legnagyobb tartós üzemi feszültség DC (U_C )	32 V
Névleges áram (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Határfrekvencia ér-ér (f_G )	67 MHz
Szerelés terep- / eszközoldal	¹/₂-14 NPT külső menet
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Részleteket lásd: www.dehn.de

SPD osztály	T
Névleges feszültség (U_N )	24 V
Legnagyobb tartós üzemi feszültség DC (U_C )	32 V
Legnagyobb tartós üzemi feszültség AC (U_C )	22,6 V
Névleges áram (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	10 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 58 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 1700 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 50 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 1200 V
Határfrekvencia ér-ér (f_G )	67 MHz
Kapacitás ér-ér (C)	≤ 25 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-50 °C ... +80 °C
Védettségi fajta	Felépítés IP 67-ben
Szerelés terep- / eszközoldal	¹/₂-14 NPT külső menet
Csatlakoztatás	Csatlakozóvezetékek 1,3 mm²
Csatlakozóvezeték hossza	250 mm
Földelés módja	Csatlakozóvezeték
Burkolat anyaga	NIRO (V4A)
Szín	csupasz
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-jóváhagyások	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
IECEx-jóváhagyások	KEM 09.0064X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc jóváhagyások (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc jóváhagyások (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001029
SIL besorolás	max. SIL3 *⁾
*⁾ Részleteket lásd: www.dehn.de

A 929964 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 929964 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DPI CD HF EXD

Túlfeszültség-korlátozó kapacitásszegény energetikailag koordinált védőkapcsolással nyomásálló tokozásban robbanásveszélyes területeken való alkalmazáshoz mérőáramkörök és buszrendszerek védelmére.

1 Termék

Cikkszám 929971 DPI CD HF EXD 5 M

GTIN 4013364120761, Vámtarifa szám (EU): 85363010, Bruttó súly: 285.60 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

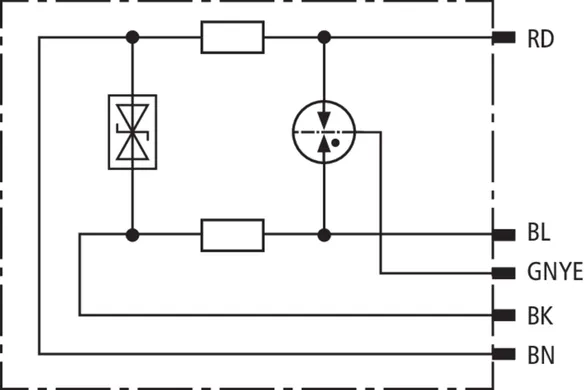

Túlfeszültség-korlátozó DEHNpipe CD Ex (d) DPI CD HF EXD 5 M
Túlfeszültség-korlátozó
2 / P1 típusú levezetőosztály
DEHNpipe, ellenőrizve az
EN 61643-21, in V4A, IP 67,
Ex (d)-kivitelben,
becsavarozásra kültéri eszközbe
2 vezetős méréstechnikával,
soros védelem
potenciálfüggetlenül üzemeltetett
1 érpár, valamint buszrendszerek védelmére
Rb-zóna 1-ben vagy 2-ben.
Legnagyobb tartós üzemi feszültség DC: 6 V
Névleges áram 80 °C-on: 0,1 A
C2 névleges levezetési áram (8/20 µs) összesen: 20 kA
Határfrekvencia ér-ér: 100 MHz

Gyártó: DEHN
Típus: DPI CD HF EXD 5 M
Cikksz.: 929971
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	T
Legnagyobb tartós üzemi feszültség DC (U_C )	6 V
Névleges áram 80 °C-on (I_L )	0,1 A
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
Határfrekvencia ér-ér (f_G )	100 MHz
Szerelés terep- / eszközoldal	M20 x 1,5 külső menet
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Részleteket lásd: www.dehn.de

SPD osztály	T
Névleges feszültség (U_N )	5 V
Legnagyobb tartós üzemi feszültség DC (U_C )	6 V
Legnagyobb tartós üzemi feszültség AC (U_C )	4,2 V
Névleges áram 80 °C-on (I_L )	0,1 A
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	10 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 55 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 1000 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 12 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 700 V
Határfrekvencia ér-ér (f_G )	100 MHz
Kapacitás ér-ér (C)	≤ 40 pF
Kapacitás ér-védőföld (C)	≤ 30 pF
Soros ellenállás erenként	4,7 Ohm
Üzemi hőmérséklettartomány (T_U) ATEX / IECEx	-50 °C ... +80 °C
Védettségi fajta	Felépítés IP 67-ben

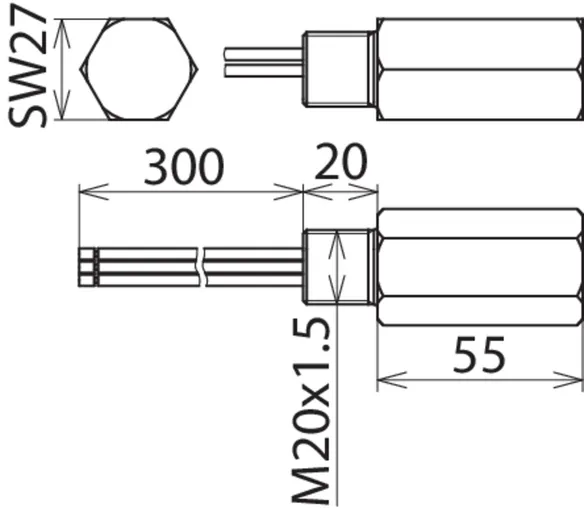

Szerelés terep- / eszközoldal	M20 x 1,5 külső menet
Csatlakoztatás	Csatlakozóvezetékek 1,3 mm²
Csatlakozóvezeték hossza	300 mm
Földelés módja	Csatlakozóvezeték
Burkolat anyaga	NIRO (V2A)
Szín	csupasz
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-jóváhagyások	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
IECEx-jóváhagyások	KEM 09.0064X: Ex db IIC T5 or T6 Gb
China Compulsory Certification	CCC No. 2021312304001029
SIL besorolás	max. SIL3 *⁾
*⁾ Részleteket lásd: www.dehn.de

A 929971 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 929971 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DPI CD EXD 230 24

Túlfeszültség-korlátozó kombinált kivitelben energia és adatoldal számára. Nyomásálló tokozás robbanásveszélyes területen való alkalmazásra 1 és 2 zónában, terepi eszközök 120 / 230 V hálózati ellátásának és 24 V adatinterfészének védelmére.
Járulékos biztonság hibatűrő Y-kapcsolás következtében a 120 / 230 V hálózati ellátás számára.

A II 2 G Ex d IIC T5/T6 kivitel következtében univerzálisan alkalmazható az 1 és 2 Rb-zónában. A CSA és USA Hazloc-szabvány szerint tanúsított.

2 Termékek

Cikkszám 929969 DPI CD EXD 230 24 M

GTIN 4013364127418, Vámtarifa szám (EU): 85363010, Bruttó súly: 280.00 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

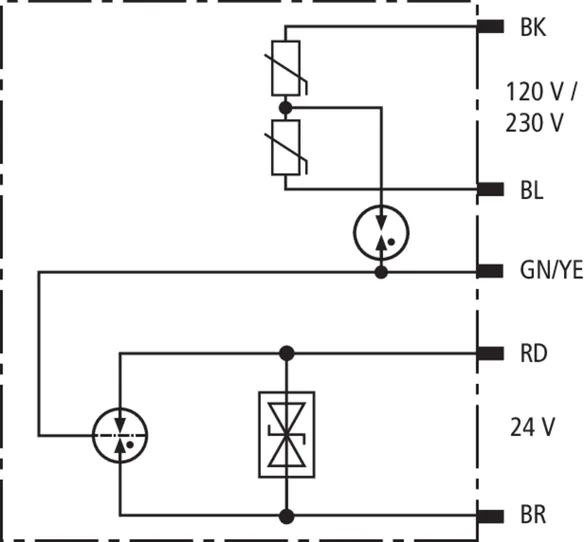

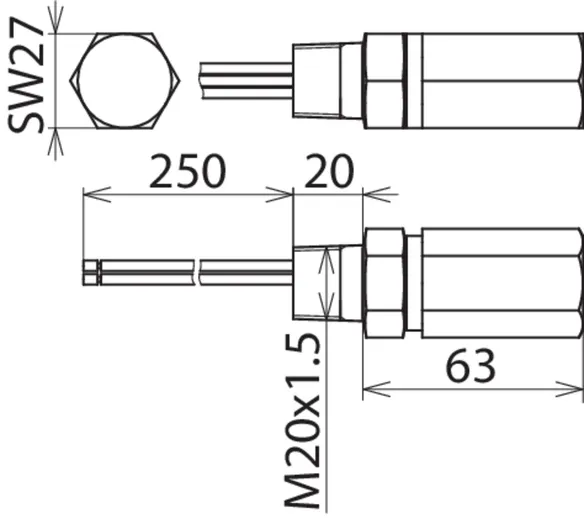

Túlfeszültség-korlátozó DEHNpipe CD Ex (d) DPI CD EXD 230 24 M
Duális túlfeszültség-korlátozó
2 típusú levezetőosztály valamint 2 / P2
DEHNpipe, ellenőrizve az
EN 61643-11 és -21, V4A, IP 67,
Ex (d)-kivitelben,
becsavarozásra kültéri eszközbe
csatlakozással feszültségellátás és 2 vezetős méréstechnika számára,
párhuzamos védelem egy 230 V hálózati ellátás
és egy 0/4-20 mA interfész számára
Rb-zóna 1-ben vagy 2-ben.
Legnagyobb tartós üzemi feszültség DC: 32 V
Névleges áram 80 °C-on: 0,55 A
C2 névleges levezetési áram (8/20 µs) összesen: 10 kA

Gyártó: DEHN
Típus: DPI CD EXD 230 24 M
Cikksz.: 929969
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

Adatoldal védelme
SPD osztály	U
Legnagyobb tartós üzemi feszültség DC (U_C )	32 V
Névleges áram 80 °C-on (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Szerelés terep- / eszközoldal	M20 x 1,5 külső menet
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Részleteket lásd: www.dehn.de
Energiaoldal védelme
SPD típus az MSZ EN 61643-11 / ... IEC 61643-11	2. típus / Class II
Legnagyobb tartós üzemi feszültség AC (U_C )	255 V
Teljes levezetési áram (8/20 µs) L+N-PE (I_összesen )	5 kA
Védelmi feszültségszint L-N (U_P )	≤ 1,4 kV
Legnagyobb hálózatoldali túláramvédelem	16 A gG vagy B 16 A

Adatoldal védelme
SPD osztály	U
Névleges feszültség (U_N )	24 V
Legnagyobb tartós üzemi feszültség DC (U_C )	32 V
Legnagyobb tartós üzemi feszültség AC (U_C )	22,6 V
Névleges áram 80 °C-on (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 58 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 900 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 50 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 850 V
Kapacitás ér-ér (C)	≤ 25 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettségi fajta	Felépítés IP 67-ben
Szerelés terep- / eszközoldal	M20 x 1,5 külső menet
Csatlakoztatás	Csatlakozóvezetékek 1,3 mm²
Csatlakozóvezeték hossza	250 mm
Földelés módja	Csatlakozóvezeték
Burkolat anyaga	NIRO (V2A)
Szín	csupasz
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-jóváhagyások	KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb
IECEx-jóváhagyások	DEK 11.0006X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc jóváhagyások (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc jóváhagyások (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001026
SIL besorolás	max. SIL3 *⁾
*⁾ Részleteket lásd: www.dehn.de
Energiaoldal védelme
SPD típus az MSZ EN 61643-11 / ... IEC 61643-11	2. típus / Class II
Névleges feszültség AC (U_N )	120/230 V
Legnagyobb tartós üzemi feszültség AC (U_C )	255 V
Névleges levezetési áram (8/20 µs) L-N (I_n )	3 kA
Teljes levezetési áram (8/20 µs) L+N-PE (I_összesen )	5 kA
Védelmi feszültségszint L-N (U_P )	≤ 1,4 kV
Védelmi feszültségszint L/N-PE (U_P )	≤ 1,5 kV
Maximális levezetési áram L-N (I_max )	3 kA
Legnagyobb hálózatoldali túláramvédelem	16 A gG vagy B 16 A
Zárlati áram-képesség hálózatoldali túláramvédelemmel 16A gG	6 kA_eff
Időszakos túlfeszültség (TOV) L-N (U_T )	335 V / 5 sec
Időszakos túlfeszültség L/N-PE (1) (U_T )	400 V / 5 sec
Időszakos túlfeszültség L/N-PE (2) (U_T )	1200 V+U_CS/ 200 ms
Leválasztó szakaszoló jelzése	Elékapcsolt biztosítóelem

A 929969 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 929969 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 929970 DPI CD EXD 230 24 N

GTIN 4013364127425, Vámtarifa szám (EU): 85363010, Bruttó súly: 273.00 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

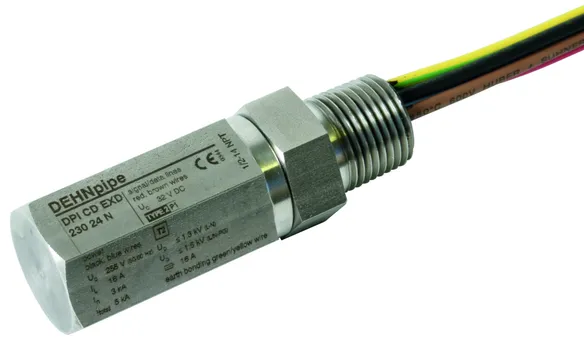

Túlfeszültség-korlátozó DEHNpipe CD Ex (d) DPI CD EXD 230 24 N
Duális túlfeszültség-korlátozó
2 típusú levezetőosztály valamint 2 / P2
DEHNpipe, ellenőrizve az
EN 61643-11 és -21, V4A, IP 67,
Ex (d)-kivitelben,
becsavarozásra kültéri eszközbe
csatlakozással feszültségellátás és 2 vezetős méréstechnika számára,
párhuzamos védelem egy 230 V hálózati ellátás
és egy 0/4-20 mA interfész számára
Rb-zóna 1-ben vagy 2-ben.
Legnagyobb tartós üzemi feszültség DC: 32 V
Névleges áram 80 °C-on: 0,55 A
C2 névleges levezetési áram (8/20 µs) összesen: 10 kA

Gyártó: DEHN
Típus: DPI CD EXD 230 24 N
Cikksz.: 929970
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

Adatoldal védelme
SPD osztály	U
Legnagyobb tartós üzemi feszültség DC (U_C )	32 V
Névleges áram 80 °C-on (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Szerelés terep- / eszközoldal	¹/₂-14 NPT külső menet
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Részleteket lásd: www.dehn.de
Energiaoldal védelme
SPD típus az MSZ EN 61643-11 / ... IEC 61643-11	2. típus / Class II
Legnagyobb tartós üzemi feszültség AC (U_C )	255 V
Teljes levezetési áram (8/20 µs) L+N-PE (I_összesen )	5 kA
Védelmi feszültségszint L-N (U_P )	≤ 1,4 kV
Legnagyobb hálózatoldali túláramvédelem	16 A gG vagy B 16 A

Adatoldal védelme
SPD osztály	U
Névleges feszültség (U_N )	24 V
Legnagyobb tartós üzemi feszültség DC (U_C )	32 V
Legnagyobb tartós üzemi feszültség AC (U_C )	22,6 V
Névleges áram 80 °C-on (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 58 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 900 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 50 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 850 V
Kapacitás ér-ér (C)	≤ 25 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettségi fajta	Felépítés IP 67-ben
Szerelés terep- / eszközoldal	¹/₂-14 NPT külső menet
Csatlakoztatás	Csatlakozóvezetékek 1,3 mm²
Csatlakozóvezeték hossza	250 mm
Földelés módja	Csatlakozóvezeték
Burkolat anyaga	NIRO (V2A)
Szín	csupasz
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-jóváhagyások	KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb
IECEx-jóváhagyások	DEK 11.0006X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc jóváhagyások (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc jóváhagyások (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001026
SIL besorolás	max. SIL3 *⁾
*⁾ Részleteket lásd: www.dehn.de
Energiaoldal védelme
SPD típus az MSZ EN 61643-11 / ... IEC 61643-11	2. típus / Class II
Névleges feszültség AC (U_N )	120 / 230 V
Legnagyobb tartós üzemi feszültség AC (U_C )	255 V
Névleges levezetési áram (8/20 µs) L-N (I_n )	3 kA
Teljes levezetési áram (8/20 µs) L+N-PE (I_összesen )	5 kA
Védelmi feszültségszint L-N (U_P )	≤ 1,4 kV
Védelmi feszültségszint L/N-PE (U_P )	≤ 1,5 kV
Maximális levezetési áram L-N (I_max )	3 kA
Legnagyobb hálózatoldali túláramvédelem	16 A gG vagy B 16 A
Zárlati áram-képesség hálózatoldali túláramvédelemmel 16A gG	6 kA_eff
Időszakos túlfeszültség (TOV) L-N (U_T )	335 V / 5 sec
Időszakos túlfeszültség L/N-PE (1) (U_T )	400 V / 5 sec
Időszakos túlfeszültség L/N-PE (2) (U_T )	1200 V+U_CS/ 200 ms
Leválasztó szakaszoló jelzése	Elékapcsolt biztosítóelem

A 929970 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 929970 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DPI CD EXI+D 2X24

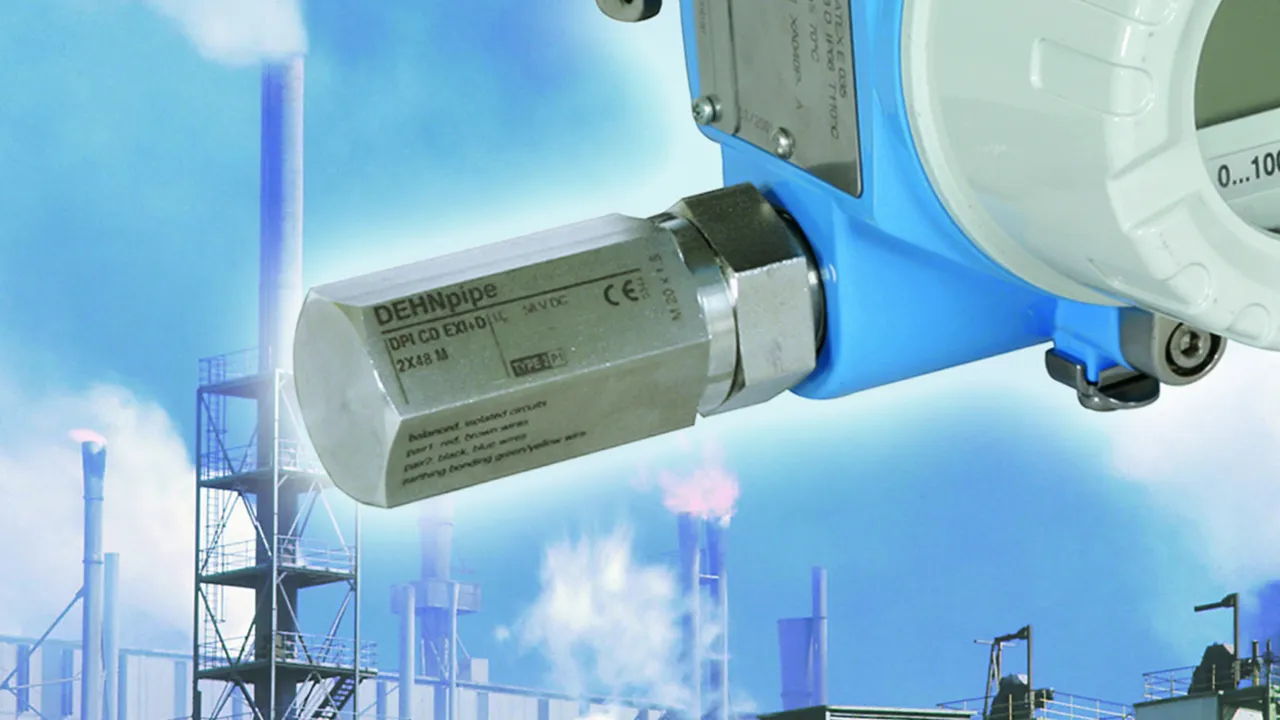

Túlfeszültség-korlátozó nyomásálló tokozásban robbanásveszélyes területeken való alkalmazáshoz két 24 V interfész védelmére.

2 Termékek

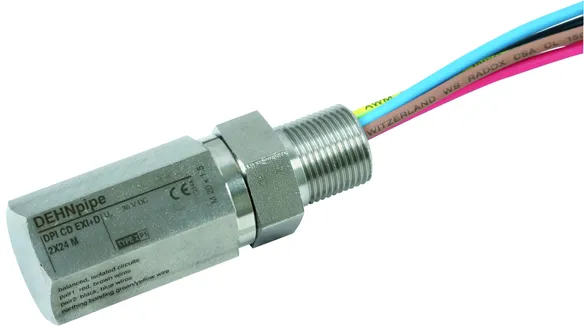

Cikkszám 929950 DPI CD EXI+D 2X24 M

GTIN 4013364137387, Vámtarifa szám (EU): 85363010, Bruttó súly: 247.00 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

Túlfeszültség-korlátozó DEHNpipe CD EX (i) + Ex (d) DPI CD EXI+D 2X24 M
Túlfeszültség-korlátozó
2 / P1 típusú levezetőosztály
DEHNpipe, ellenőrizve az
EN 61643-21, in V4A, IP 67,
Ex (i) + (d)-kivitelben,
két
potenciálfüggetlen jelzőkör
vagy a terepi eszköz
áramellátása és
jelzőkör Rb-zóna 1-ben vagy 2-ben védelmére.
Legnagyobb tartós üzemi feszültség DC: 36 V
Névleges áram: 0,55 A
C2 névleges levezetési áram (8/20 µs) összesen: 20 kA

Gyártó: DEHN
Típus: DPI CD EXI+D 2X24 M
Cikksz.: 929950
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	T
Legnagyobb tartós üzemi feszültség DC (U_C )	36 V
Névleges áram (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1,5 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
Szerelés terep- / eszközoldal	M20 x 1,5 külső menet
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Részleteket lásd: www.dehn.de

SPD osztály	T
Névleges feszültség (U_N )	24 V
Legnagyobb tartós üzemi feszültség DC (U_C )	36 V
Legnagyobb tartós üzemi feszültség AC (U_C )	25,4 V
Névleges áram (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1,5 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
C2 Névleges levezetési áram (8/20 µs) ér-védőföld (I_n )	10 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 65 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 2000 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 50 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 1200 V
Kapacitás ér-ér (C)	≤ 2000 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettségi fajta	Felépítés IP 67-ben

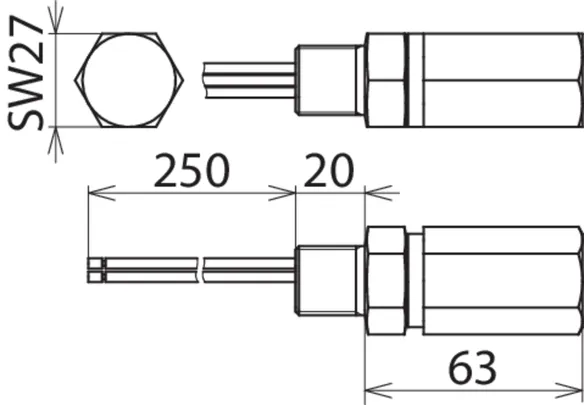

Szerelés terep- / eszközoldal	M20 x 1,5 külső menet
Csatlakoztatás	Csatlakozóvezetékek 1,3 mm²
Csatlakozóvezeték hossza	250 mm
Földelés módja	Csatlakozóvezeték
Burkolat anyaga	NIRO (V2A)
Szín	csupasz
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-jóváhagyások (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX-jóváhagyások (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
IECEx-jóváhagyások (1)	DEK 11.0076X: Ex ia [ia Ga] IIC T5 / T6 Gb
IECEx-jóváhagyások (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
CSA & USA Hazloc jóváhagyások (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc jóváhagyások (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification (1)	CCC No. 2021312304001028 (Ex ia)
China Compulsory Certification (2)	CCC No. 2021312304001025 (Ex d)
SIL besorolás	max. SIL3 *⁾
*⁾ Részleteket lásd: www.dehn.de

A 929950 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 929950 terméket hozzáadtuk a kosárhoz.

Webshop indítása

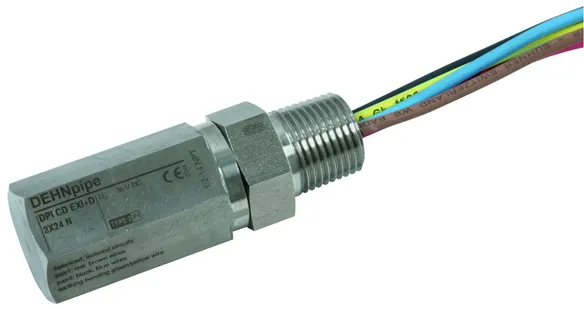

Cikkszám 929951 DPI CD EXI+D 2X24 N

GTIN 4013364137394, Vámtarifa szám (EU): 85363010, Bruttó súly: 247.00 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

Túlfeszültség-korlátozó DEHNpipe CD EX (i) + Ex (d) DPI CD EXI+D 2X24 N
Túlfeszültség-korlátozó
2 / P1 típusú levezetőosztály
DEHNpipe, ellenőrizve az
EN 61643-21, in V4A, IP 67,
Ex (i) + (d)-kivitelben,
becsavarozásra kültéri eszközbe
két
potenciálfüggetlen jelzőkör
vagy a terepi eszköz
áramellátása és
jelzőkör Rb-zóna 1-ben vagy 2-ben védelmére.
Legnagyobb tartós üzemi feszültség DC: 36 V
Névleges áram: 0,55 A
C2 névleges levezetési áram (8/20 µs) összesen: 20 kA

Gyártó: DEHN
Típus: DPI CD EXI+D 2X24 N
Cikksz.: 929951
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	T
Legnagyobb tartós üzemi feszültség DC (U_C )	36 V
Névleges áram (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1,5 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
Szerelés terep- / eszközoldal	¹/₂-14 NPT külső menet
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Részleteket lásd: www.dehn.de

SPD osztály	T
Névleges feszültség (U_N )	24 V
Legnagyobb tartós üzemi feszültség DC (U_C )	36 V
Legnagyobb tartós üzemi feszültség AC (U_C )	25,4 V
Névleges áram (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1,5 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
C2 Névleges levezetési áram (8/20 µs) ér-védőföld (I_n )	10 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 65 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 2000 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 50 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 1200 V
Kapacitás ér-ér (C)	≤ 2000 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettségi fajta	Felépítés IP 67-ben
Szerelés terep- / eszközoldal	¹/₂-14 NPT külső menet
Csatlakoztatás	Csatlakozóvezetékek 1,3 mm²
Csatlakozóvezeték hossza	250 mm
Földelés módja	Csatlakozóvezeték
Burkolat anyaga	NIRO (V2A)
Szín	csupasz
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-jóváhagyások (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX-jóváhagyások (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
IECEx-jóváhagyások (1)	DEK 11.0076X: Ex ia [ia Ga] IIC T5 / T6 Gb
IECEx-jóváhagyások (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
CSA & USA Hazloc jóváhagyások (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc jóváhagyások (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification (1)	CCC No. 2021312304001028 (Ex ia)
China Compulsory Certification (2)	CCC No. 2021312304001025 (Ex d)
SIL besorolás	max. SIL3 *⁾
*⁾ Részleteket lásd: www.dehn.de

A 929951 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 929951 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DPI CD EXI+D 2X48

Túlfeszültség-korlátozó nyomásálló tokozásban robbanásveszélyes területeken való alkalmazáshoz két 48 V interfész védelmére.

2 Termékek

Cikkszám 929952 DPI CD EXI+D 2X48 M

GTIN 4013364137400, Vámtarifa szám (EU): 85363010, Bruttó súly: 247.00 g, PU: 1.00 db.

Képek

További információ

Túlfeszültség-korlátozó DEHNpipe CD Ex (i) + Ex (d) DPI CD EXI+D 2X48 M
Túlfeszültség-korlátozó
2 / P1 típusú levezetőosztály
DEHNpipe, ellenőrizve az
EN 61643-21, in V4A, IP 67,
Ex (i) + (d)-kivitelben,
becsavarozásra kültéri eszközbe
két
potenciálfüggetlen jelzőkör
vagy a terepi eszköz
áramellátása és
jelzőkör Rb-zóna 1-ben vagy 2-ben védelmére.
Legnagyobb tartós üzemi feszültség DC: 58 V
Névleges áram: 0,55 A
C2 névleges levezetési áram (8/20 µs) összesen: 20 kA

Gyártó: DEHN
Típus: DPI CD EXI+D 2X48 M
Cikksz.: 929952
vagy egyenértékű.

Műszaki adatok

SPD osztály	T
Legnagyobb tartós üzemi feszültség DC (U_C )	58 V
Névleges áram (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1,5 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
Szerelés terep- / eszközoldal	M20 x 1,5 külső menet
Tanúsítványok	ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Részleteket lásd: www.dehn.de

SPD osztály	T
Névleges feszültség (U_N )	48 V
Legnagyobb tartós üzemi feszültség DC (U_C )	58 V
Legnagyobb tartós üzemi feszültség AC (U_C )	41 V
Névleges áram (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1,5 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
C2 Névleges levezetési áram (8/20 µs) ér-védőföld (I_n )	10 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 95 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 2000 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 80 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 1200 V
Kapacitás ér-ér (C)	≤ 1200 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettségi fajta	Felépítés IP 67-ben
Szerelés terep- / eszközoldal	M20 x 1,5 külső menet
Csatlakoztatás	Csatlakozóvezetékek 1,3 mm²
Csatlakozóvezeték hossza	250 mm
Földelés módja	Csatlakozóvezeték
Burkolat anyaga	NIRO (V4A)
Szín	csupasz
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	ATEX, IECEx, CSA & USA Hazloc, SIL
ATEX-jóváhagyások (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX-jóváhagyások (2)	DEKRA 11ATEX0217 X: II 2 G Ex d IIC T5 / T6 Gb
IECEx-jóváhagyások (1)	DEK 11.0076X: Ex ia [ia Ga ] IIC T5 / T6 Gb
IECEx-jóváhagyások (2)	DEK 11.0079X: Ex d IIC T5 / T6 Gb
CSA & USA Hazloc jóváhagyások (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc jóváhagyások (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
SIL besorolás	max. SIL3 *⁾
*⁾ Részleteket lásd: www.dehn.de

A 929952 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 929952 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 929953 DPI CD EXI+D 2X48 N

GTIN 4013364137417, Vámtarifa szám (EU): 85363010, Bruttó súly: 247.00 g, PU: 1.00 db.

Képek

További információ

Túlfeszültség-korlátozó DEHNpipe CD Ex (i) + Ex (d) DPI CD EXI+D 2X48 N
Túlfeszültség-korlátozó
2 / P1 típusú levezetőosztály
DEHNpipe, ellenőrizve az
EN 61643-21, in V4A, IP 67,
Ex (i) + (d)-kivitelben,
becsavarozásra kültéri eszközbe
két
potenciálfüggetlen jelzőkör
vagy a terepi eszköz
áramellátása és
jelzőkör Rb-zóna 1-ben vagy 2-ben védelmére.
Legnagyobb tartós üzemi feszültség DC: 58 V
Névleges áram: 0,55 A
C2 névleges levezetési áram (8/20 µs) összesen: 20 kA

Gyártó: DEHN
Típus: DPI CD EXI+D 2X48 N
Cikksz.: 929953
vagy egyenértékű.

Műszaki adatok

SPD osztály	T
Legnagyobb tartós üzemi feszültség DC (U_C )	58 V
Névleges áram (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1,5 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
Szerelés terep- / eszközoldal	¹/₂-14 NPT külső menet
Tanúsítványok	ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Részleteket lásd: www.dehn.de

SPD osztály	T
Névleges feszültség (U_N )	48 V
Legnagyobb tartós üzemi feszültség DC (U_C )	58 V
Legnagyobb tartós üzemi feszültség AC (U_C )	41 V
Névleges áram (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1,5 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
C2 Névleges levezetési áram (8/20 µs) ér-védőföld (I_n )	10 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 95 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 2000 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 80 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 1200 V
Kapacitás ér-ér (C)	≤ 1200 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettségi fajta	Felépítés IP 67-ben
Szerelés terep- / eszközoldal	¹/₂-14 NPT külső menet
Csatlakoztatás	Csatlakozóvezetékek 1,3 mm²
Csatlakozóvezeték hossza	250 mm
Földelés módja	Csatlakozóvezeték
Burkolat anyaga	NIRO (V4A)
Szín	csupasz
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	ATEX, IECEx, CSA & USA Hazloc, SIL
ATEX-jóváhagyások (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX-jóváhagyások (2)	DEKRA 11ATEX0217 X: II 2 G Ex d IIC T5 / T6 Gb
IECEx-jóváhagyások (1)	DEK 11.0076X: Ex ia [ia Ga ] IIC T5 / T6 Gb
IECEx-jóváhagyások (2)	DEK 11.0079X: Ex d IIC T5 / T6 Gb
CSA & USA Hazloc jóváhagyások (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc jóváhagyások (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
SIL besorolás	max. SIL3 *⁾
*⁾ Részleteket lásd: www.dehn.de

A 929953 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 929953 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNpipe

Details

DPI MD

Cikkszám 929941 DPI MD 24 M 2S

Ön nem jogosult a letöltésre 929941.stp

Ön nem jogosult a letöltésre 929941.igs

Ön nem jogosult a letöltésre 929941.jt

Ön nem jogosult a letöltésre 929941.dwg

Ön nem jogosult a letöltésre 929941m_D.dxf

Ön nem jogosult a letöltésre DEHN.929941.wspak

Ön nem jogosult a letöltésre DEHN.929941.edz

A 929941 termék hozzá lett adva a jegyzettömbhöz.

A 929941 terméket hozzáadtuk a kosárhoz.

DPI ME

Cikkszám 929921 DPI ME 24 N A2G

Ön nem jogosult a letöltésre 929921.stp

Ön nem jogosult a letöltésre 929921.igs

Ön nem jogosult a letöltésre 929921.jt

Ön nem jogosult a letöltésre 929921.dwg

Ön nem jogosult a letöltésre 929921m_D.dxf

Ön nem jogosult a letöltésre DEHN.929921.wspak

Ön nem jogosult a letöltésre DEHN.929921.edz

A 929921 termék hozzá lett adva a jegyzettömbhöz.

A 929921 terméket hozzáadtuk a kosárhoz.

DPI MD EX

Cikkszám 929960 DPI MD EX 24 M 2

Ön nem jogosult a letöltésre 929960.stp

Ön nem jogosult a letöltésre 929960.igs

Ön nem jogosult a letöltésre 929960.jt

Ön nem jogosult a letöltésre 929960.dwg

Ön nem jogosult a letöltésre 929960m_D.dxf

Ön nem jogosult a letöltésre DEHN.929960.wspak

Ön nem jogosult a letöltésre DEHN.929960.edz

A 929960 termék hozzá lett adva a jegyzettömbhöz.

A 929960 terméket hozzáadtuk a kosárhoz.

Cikkszám 929965 DPI MD EX 24 N 2

Ön nem jogosult a letöltésre 929965.dxf

Ön nem jogosult a letöltésre DEHN.929965.wspak

Ön nem jogosult a letöltésre DEHN.929965.edz

A 929965 termék hozzá lett adva a jegyzettömbhöz.

A 929965 terméket hozzáadtuk a kosárhoz.

DPI CD EXI

Cikkszám 929961 DPI CD EXI 24 M

Ön nem jogosult a letöltésre 929961.stp

Ön nem jogosult a letöltésre 929961.igs

Ön nem jogosult a letöltésre 929961.jt

Ön nem jogosult a letöltésre 929961.dwg

Ön nem jogosult a letöltésre 929961m_D.dxf

Ön nem jogosult a letöltésre DEHN.929961.wspak

Ön nem jogosult a letöltésre DEHN.929961.edz

A 929961 termék hozzá lett adva a jegyzettömbhöz.

A 929961 terméket hozzáadtuk a kosárhoz.

Cikkszám 929963 DPI CD EXI 24 N

Ön nem jogosult a letöltésre 929963.stp

Ön nem jogosult a letöltésre 929963.igs

Ön nem jogosult a letöltésre 929963.jt

Ön nem jogosult a letöltésre 929963.dwg

Ön nem jogosult a letöltésre 929963_964m_D.dxf

Ön nem jogosult a letöltésre DEHN.929963.wspak

Ön nem jogosult a letöltésre DEHN.929963.edz

A 929963 termék hozzá lett adva a jegyzettömbhöz.

A 929963 terméket hozzáadtuk a kosárhoz.

DPI CD EXD

Cikkszám 929962 DPI CD EXD 24 M

Ön nem jogosult a letöltésre 929961.stp

Ön nem jogosult a letöltésre 929961.igs

Ön nem jogosult a letöltésre 929961.jt

Ön nem jogosult a letöltésre 929961.dwg

Ön nem jogosult a letöltésre 929961_962m_D.dxf

Ön nem jogosult a letöltésre DEHN.929962.wspak

Ön nem jogosult a letöltésre DEHN.929962.edz

A 929962 termék hozzá lett adva a jegyzettömbhöz.

A 929962 terméket hozzáadtuk a kosárhoz.

Cikkszám 929964 DPI CD EXD 24 N

Ön nem jogosult a letöltésre 929963.stp

Ön nem jogosult a letöltésre 929963.igs

Ön nem jogosult a letöltésre 929963.jt

Ön nem jogosult a letöltésre 929963.dwg

Ön nem jogosult a letöltésre 929963_964m_D.dxf

Ön nem jogosult a letöltésre DEHN.929964.wspak
