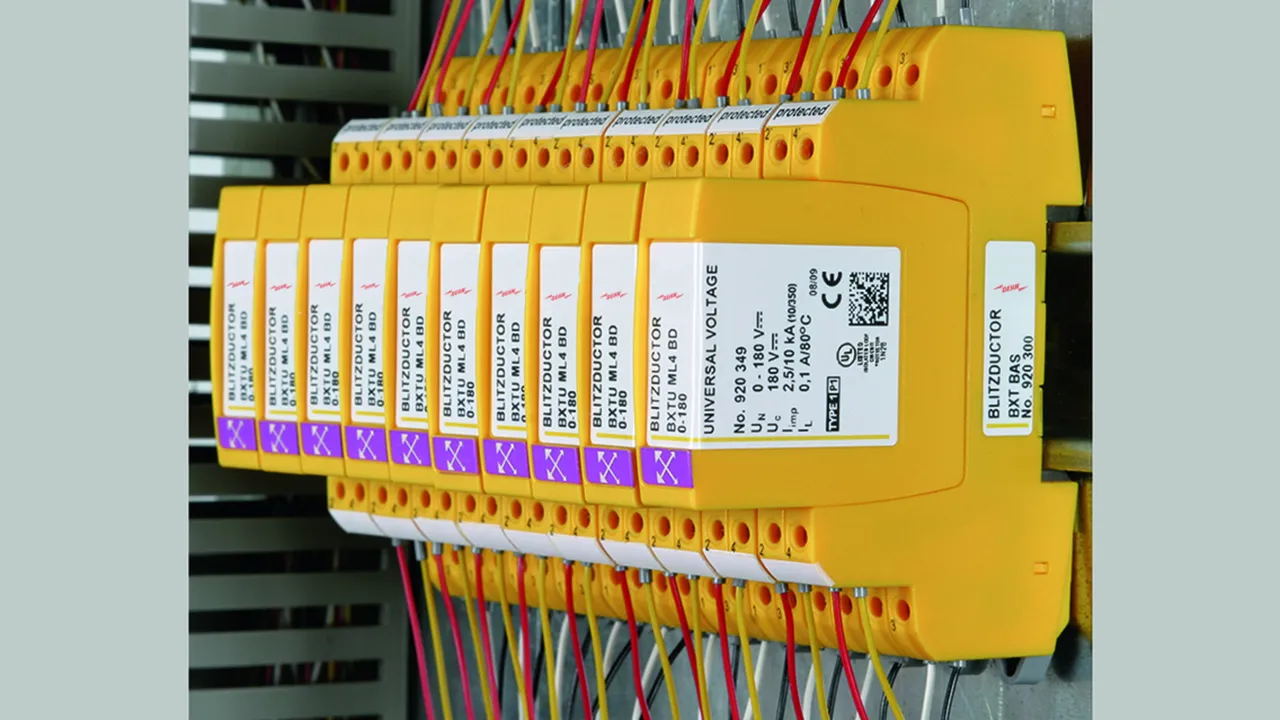

BLITZDUCTOR XTU – védőmodulok RFID-LifeCheck-kel

Kombinált villámáram- és túlfeszültség-korlátozó

Legmagasabb levezetési képesség szimmetrikus adatinterfészek számára
Villámáram-levezető képesség akár 10 kA (10/350 μs)
Alkalmazható a villám-védőzóna koncepció szerint az interfészeken 0_A – 2 és magasabb

actiVsense-technológiával

Felismeri automatikusan az alkalmazott jelfeszültséget 0 ... 180 V között
A védelmi szintet optimálisan illeszti az éppen alkalmazott jelhez
Lehetővé teszi a végberendezések védelmét az illesztett védelmi szint következtében
Egy levezetőtípus két különböző adatinterfészhez

Integrált RFID-LifeCheck-felügyelettel

Lehetővé teszi a levezetővizsgálatot folyó üzemben
Felismeri a levezető előzetes terhelését
Magas jelelérhetőség megelőző levezetőcsere következtében

Levezető felosztható védőmodulra és alapmodulra

Kalapsínszereléshez standard alapmodullal
Egyszerű modulcserét tesz lehetővé
Rezgésre és ütésállóságra tesztelt a biztonságos üzemeltetésért
Két univerzális alapmodul választhatóan jelmegszakítással / jelmegszakítás nélkül

Details

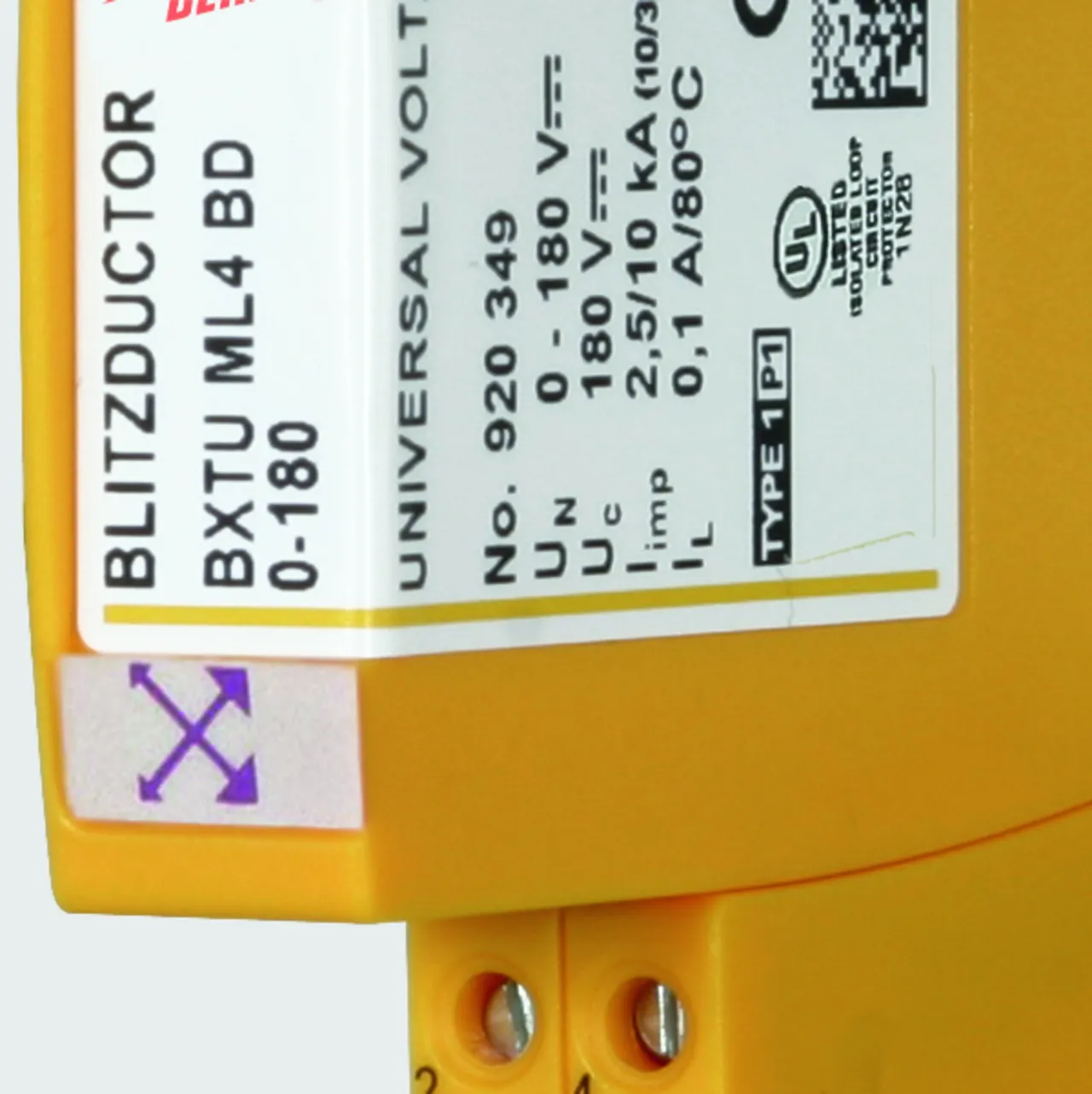

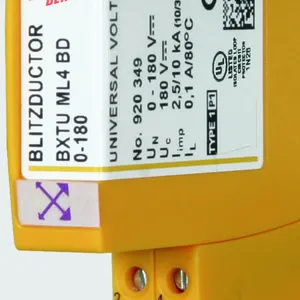

Optimálisan illesztett védelmi szint integrált actiVsense-technológiával a végberendezés-védelem számára.

lorem ipsum — Optimálisan illesztett védelmi szint integrált actiVsense-technológiával a végberendezés-védelem számára.

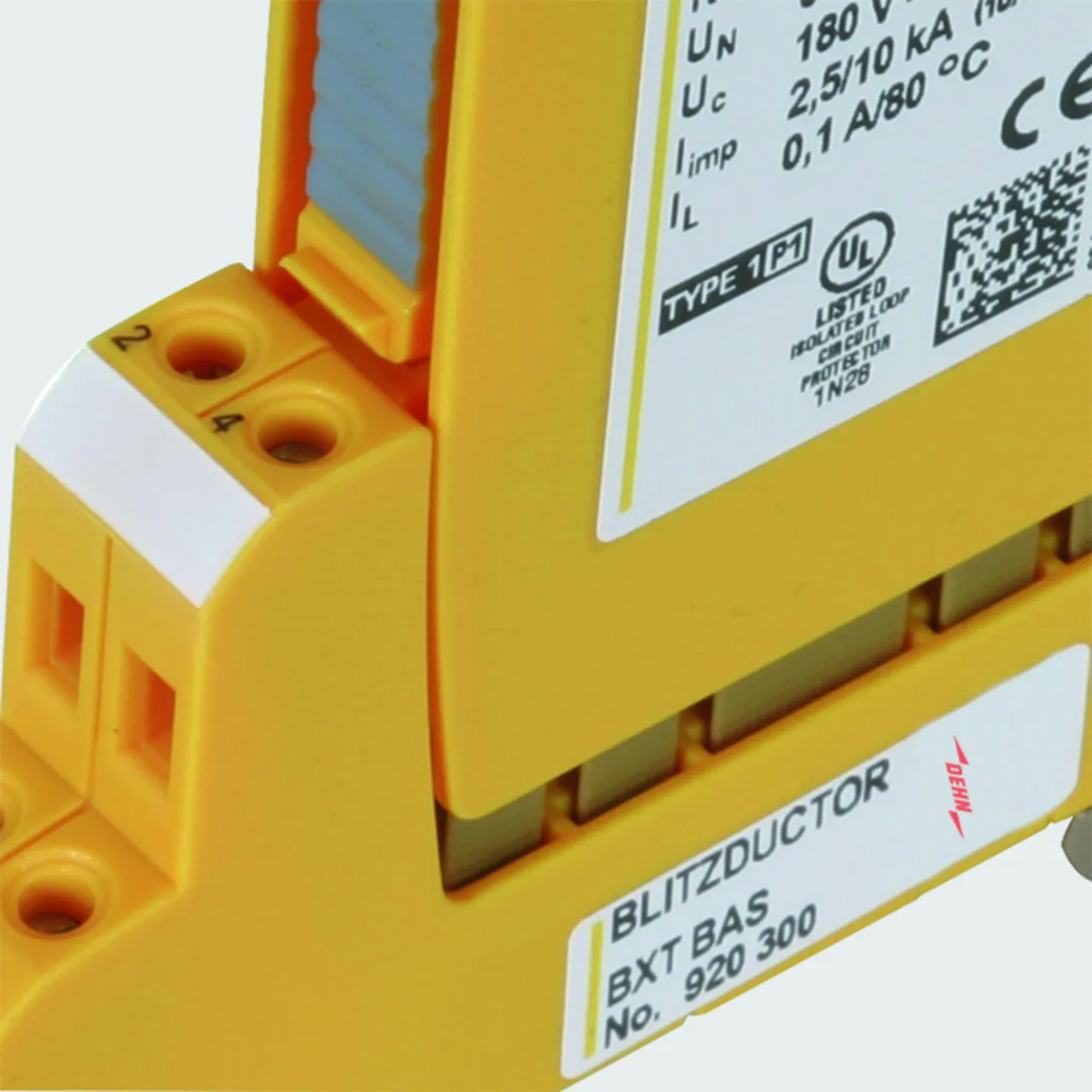

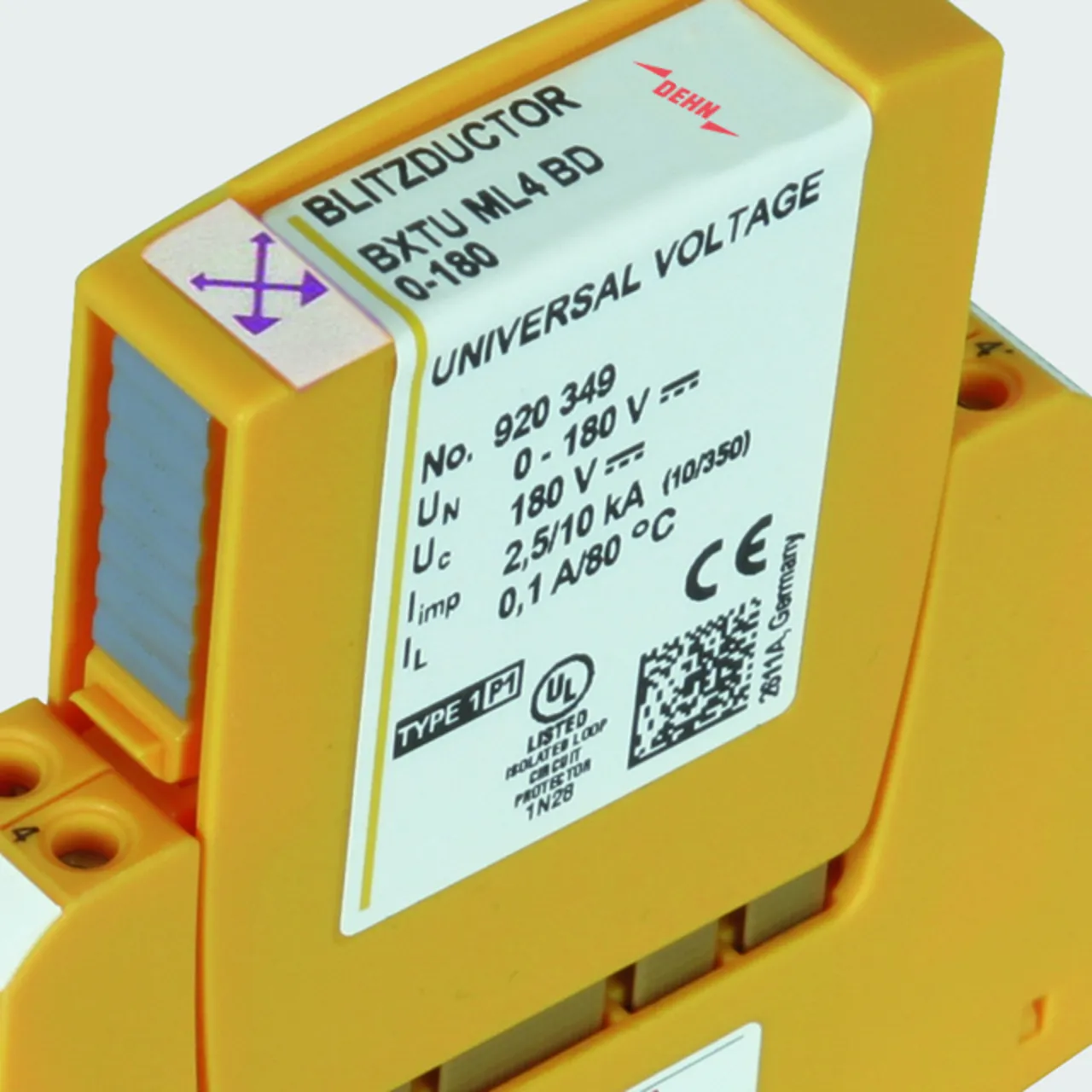

Védőmodulra és alapmodulra osztható levezető biztonságos bepattanással a biztonságos rezgés- és ütésállóság érdekében.

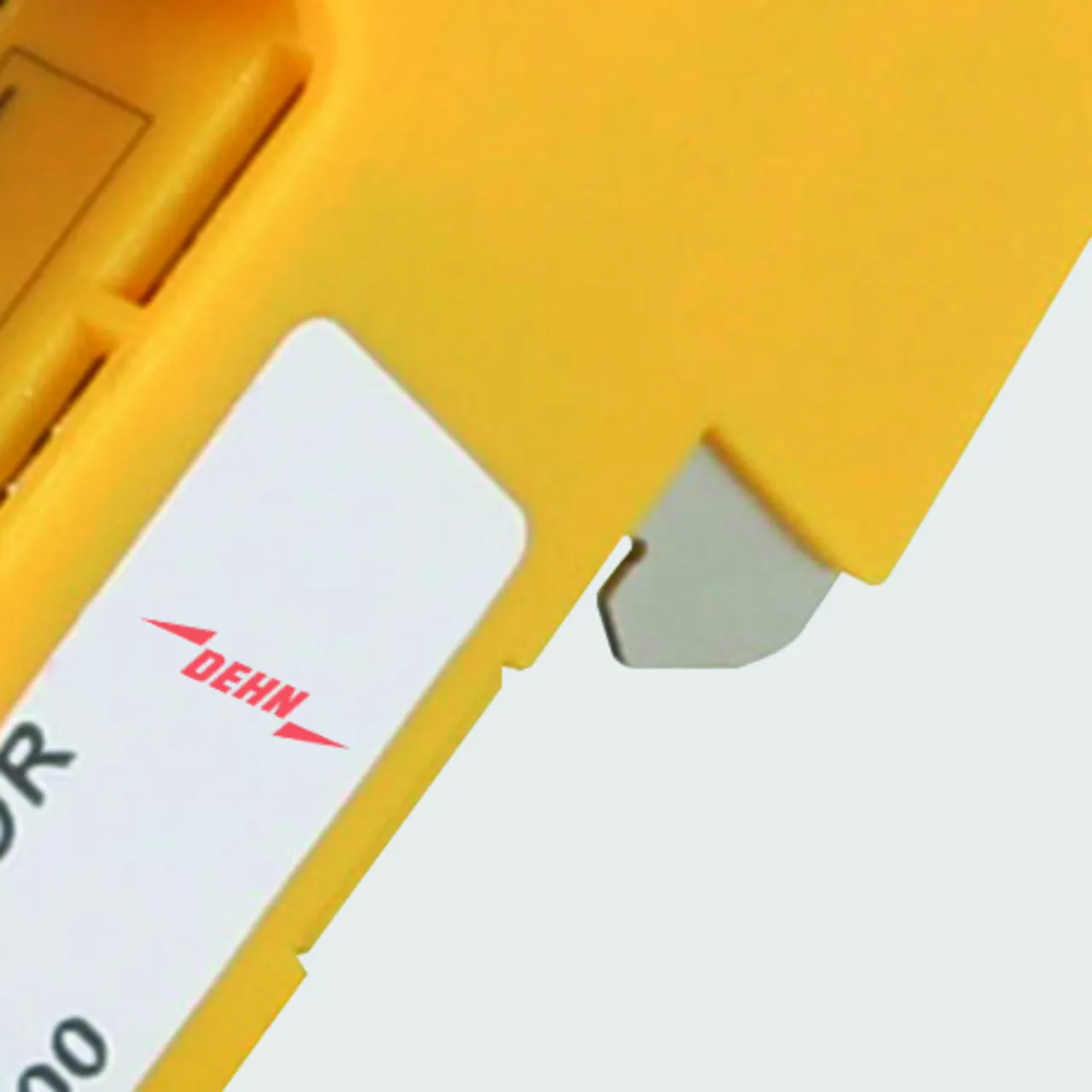

Kalapsínszerelés integrált földelőérintkezővel.

Integrált LifeCheck a levezető gyors ellenőrzésére előzetes terhelés szempontjából a jelzőkörök magas szintű készenléte érdekében.

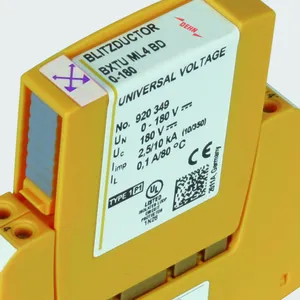

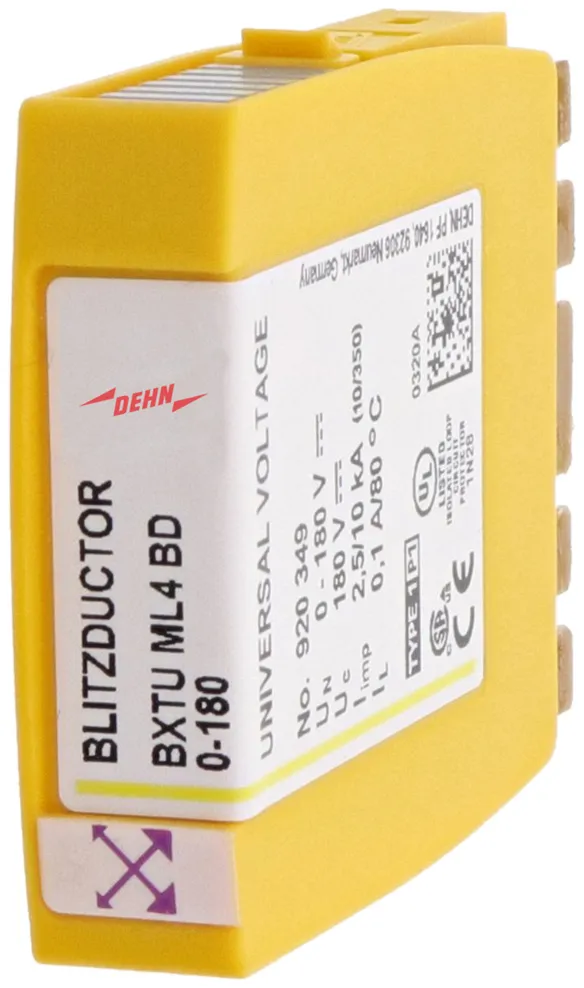

BXTU ML4 BD 0-180

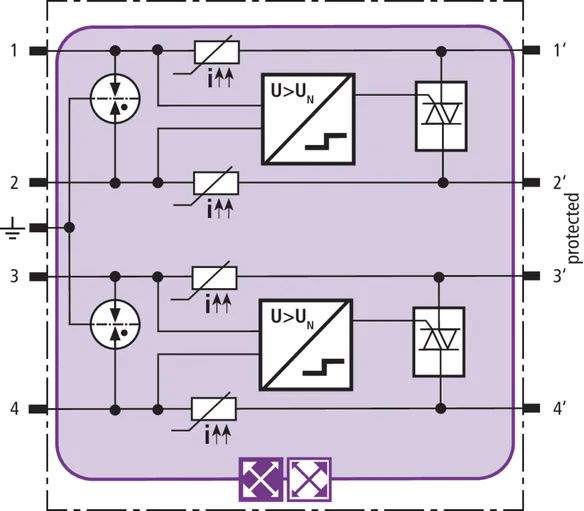

Helytakarékos kombinált védőmodul actiVsense-technológiával és RFID-LifeCheck-kel azonos vagy akár eltérő üzemi feszültségű 2 érpár védelmére szimmetrikus interfészekkel, galvanikus leválasztással. Felismeri automatikusan a hasznos jel alkalmazott üzemi feszültségét és a védelmi szintet optimálisan ehhez illeszti.

1 Termék

Cikkszám 920349 BXTU ML4 BD 0-180

GTIN 4013364126404, Vámtarifa szám (EU): 85363010, Bruttó súly: 32.30 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

Kombinált védőmodul BLITZDUCTOR XTU BXTU ML4 BD 0-180
Kombinált levezető-védőmodul, 1/P1 típusú levezetőosztály, actiVsense-technológiával
az üzemi feszültség automatikus felismeréséhez
és a védelmi szint optimális illesztéséhez, bevizsgálva az EN 61643-21 szerint
és energetikailag koordinálva az IEC 61643-22 szerint két érpár védelmére
szimmetrikus interfészekhez galvanikus leválasztással.
Integrált RFID-LifeCheck-kel érintés nélküli levezetővizsgálathoz.
Bedugható a BXT BAS / BSP BAS 4 alapmodulba.
Üzemi feszültség frekvenciája : 0-400 Hz
Megengedett szuperponált jelfeszültség: ≤ +/- 5 V
Névleges áram 80 °C-on (megfelel max. zárlati áramnak): 100 mA
D1 Villámáram impulzus (10/350 µs) összesen: 10 kA

Gyártó: DEHN
Típus: BXTU ML4 BD 0-180
Cikksz.: 920349
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	M
Legnagyobb tartós üzemi feszültség DC (U_C )	180 V
Megengedett szuperponált jelfeszültség (U_Jel )	≤ +/- 5 V
Határfrekvencia ér-ér (U_jel,szimmetrikus 100 Ohm) (f_G )	50 MHz
Névleges áram 80 °C-on (megfelel max. zárlati áramnak) (I_L )	100 mA
D1 Villámáram impulzus (10/350 µs) összesen (I_imp )	10 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
Soros ellenállás erenként	≤ 10 Ohm; tipikusan 7,5 Ohm
Tanúsítványok	CSA, UL 497B, SIL
*⁾ Részleteket lásd: www.dehn.de

SPD osztály	M
Levezetőfelügyelet	LifeCheck
Üzemi feszültség (U_N )	0-180 V
Üzemi feszültség frekvenciája (f_UN )	0-400 Hz
Legnagyobb tartós üzemi feszültség DC (U_C )	180 V
Legnagyobb tartós üzemi feszültség AC (U_C )	127 V
Megengedett szuperponált jelfeszültség (U_Jel )	≤ +/- 5 V
Határfrekvencia ér-ér (U_jel,szimmetrikus 100 Ohm) (f_G )	50 MHz
Névleges áram 80 °C-on (megfelel max. zárlati áramnak) (I_L )	100 mA
D1 Villámáram impulzus (10/350 µs) összesen (I_imp )	10 kA
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	2,5 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	10 kA

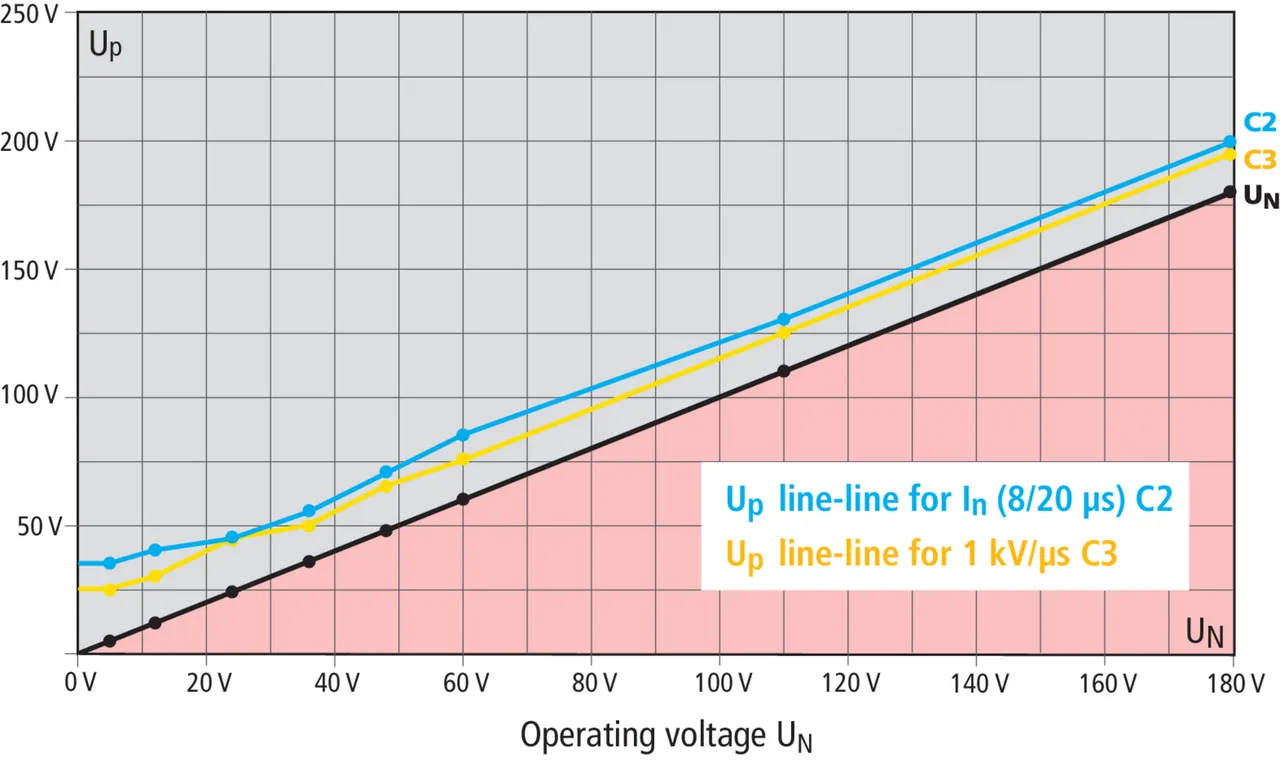

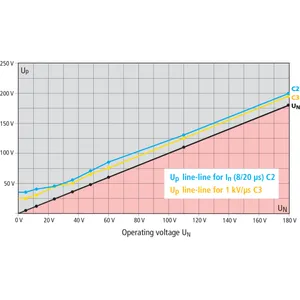

Védelmi feszültségszint ér-ér I_nC2 (U_P )	lásd diagramot, C2 vonal
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	lásd diagramot, C3 vonal
Védelmi feszültségszint ér-ér I_impD1 (U_P )	≤ U_N+ 53 V
Védelmi feszültségszint ér-védőföld C2/C3/D1 (U_P )	≤ 550 V
Soros ellenállás erenként	≤ 10 Ohm; tipikusan 7,5 Ohm
Kapacitás ér-ér (C)	≤ 80 pF
Kapacitás ér-védőföld (C)	≤ 16 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettség (dugaszolva)	IP 20
Dugaszolható	BXT BAS / BSP BAS 4 alapmodul
Földelés módja	BXT BAS / BSP BAS 4 alapmodul
Burkolat anyaga	Poliamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	CSA, UL 497B, SIL
SIL besorolás	max. SIL3 *⁾
*⁾ Részleteket lásd: www.dehn.de

A 920349 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 920349 terméket hozzáadtuk a kosárhoz.

Webshop indítása

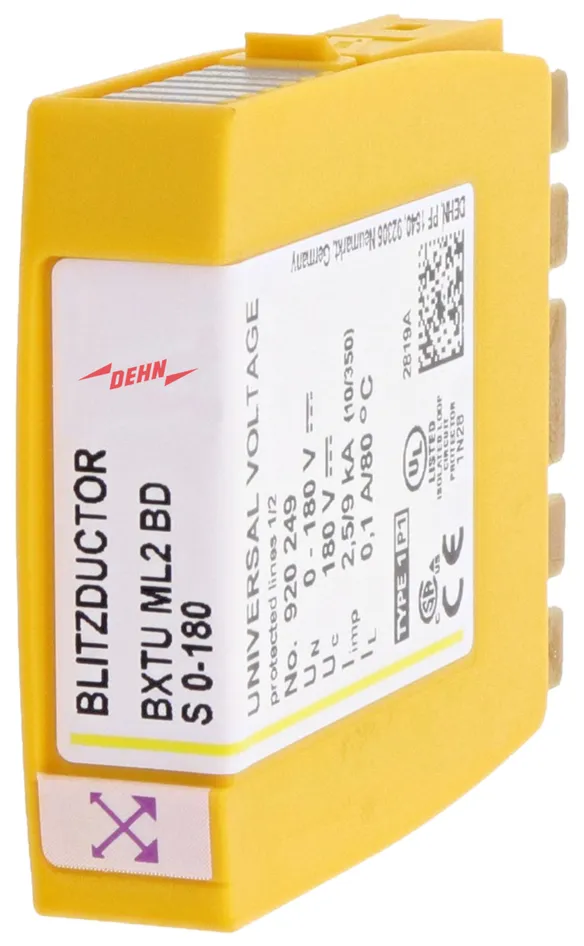

BXTU ML2 BD S 0-180

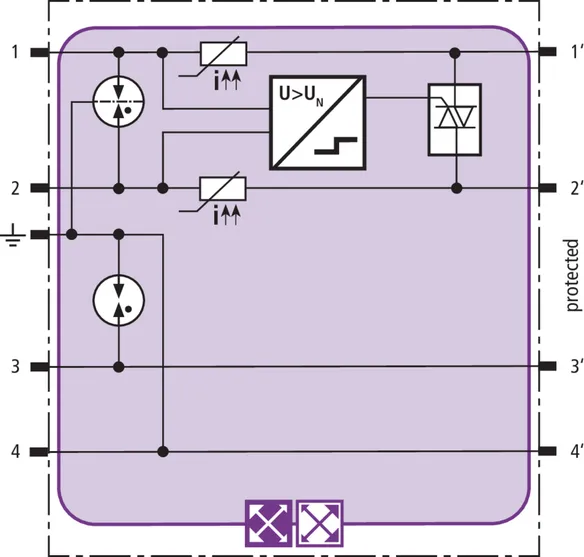

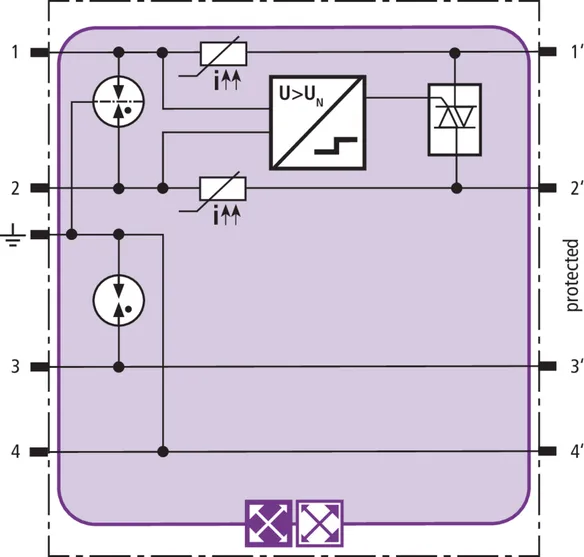

Helytakarékos kombinált védőmodul actiVsense-technológiával és RFID-LifeCheck-kel 1 érpár védelmére, választhatóan közvetlen vagy közvetett árnyékolásföldeléssel. Felismeri automatikusan a hasznos jel alkalmazott üzemi feszültségét és a védelmi szintet optimálisan ehhez illeszti.

1 Termék

Cikkszám 920249 BXTU ML2 BD S 0-180

GTIN 4013364127845, Vámtarifa szám (EU): 85363010, Bruttó súly: 29.60 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

Kombinált védőmodul BLITZDUCTOR XTU BXTU ML2 BD S 0-180
Kombinált levezető-védőmodul, 1/P1 típusú levezetőosztály
actiVsense-technológiával az üzemi feszültség automatikus felismeréséhez
és a védelmi szint optimális illesztéséhez; bevizsgálva az EN 61643-21 szerint
és energetikailag koordinálva az IEC 61643-22 szerint egy érpár védelmére
szimmetrikus interfészekhez galvanikus leválasztással,
választhatóan közvetett vagy közvetlen árnyékolásföldelésre.
Integrált RFID-LifeCheck-kel érintés nélküli levezetővizsgálathoz.
Bedugható a BXT BAS / BSP BAS 4 alapmodulba.
Üzemi feszültség frekvenciája : 0-400 Hz
Megengedett szuperponált jelfeszültség: ≤ +/- 5 V
Névleges áram 80 °C-on (megfelel max. zárlati áramnak): 100 mA
D1 Villámáram impulzus (10/350 µs) összesen: 9 kA

Gyártó: DEHN
Típus: BXTU ML2 BD S 0-180
Cikksz.: 920249
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	M
Legnagyobb tartós üzemi feszültség DC (U_C )	180 V
Megengedett szuperponált jelfeszültség (U_Jel )	≤ +/- 5 V
Határfrekvencia ér-ér (U_jel,szimmetrikus 100 Ohm) (f_G )	50 MHz
Névleges áram 80 °C-on (megfelel max. zárlati áramnak) (I_L )	100 mA
D1 Villámáram impulzus (10/350 µs) összesen (I_imp )	9 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
Soros ellenállás erenként	≤ 10 Ohm; tipikusan 7,5 Ohm
Tanúsítványok	CSA, UL 497B, SIL
*⁾ Részleteket lásd: www.dehn.de

SPD osztály	M
Levezetőfelügyelet	LifeCheck
Üzemi feszültség (U_N )	0-180 V
Üzemi feszültség frekvenciája (f_UN )	0-400 Hz
Legnagyobb tartós üzemi feszültség DC (U_C )	180 V
Legnagyobb tartós üzemi feszültség AC (U_C )	127 V
Megengedett szuperponált jelfeszültség (U_Jel )	≤ +/- 5 V
Határfrekvencia ér-ér (U_jel,szimmetrikus 100 Ohm) (f_G )	50 MHz
Névleges áram 80 °C-on (megfelel max. zárlati áramnak) (I_L )	100 mA
D1 Villámáram impulzus (10/350 µs) összesen (I_imp )	9 kA
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	2,5 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	10 kA

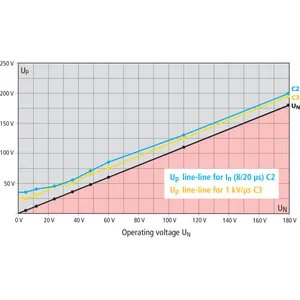

Védelmi feszültségszint ér-ér I_nC2 (U_P )	lásd diagramot, C2 vonal
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	lásd diagramot, C3 vonal
Védelmi feszültségszint ér-ér I_impD1 (U_P )	≤ U_N+ 53 V
Védelmi feszültségszint ér-védőföld C2/C3/D1 (U_P )	≤ 550 V
Soros ellenállás erenként	≤ 10 Ohm; tipikusan 7,5 Ohm
Kapacitás ér-ér (C)	≤ 80 pF
Kapacitás ér-védőföld (C)	≤ 25 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettség (dugaszolva)	IP 20
Dugaszolható	BXT BAS / BSP BAS 4 alapmodul
Földelés módja	BXT BAS / BSP BAS 4 alapmodul
Burkolat anyaga	Poliamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	CSA, UL 497B, SIL
SIL besorolás	max. SIL3 *⁾
*⁾ Részleteket lásd: www.dehn.de
