DEHNbox

Kombinált villámáram- és túlfeszültség-korlátozó

Villámáram-levezető képesség akár 10 kA (10/350 μs)
Alacsony védelmi szint, végberendezések védelmére is alkalmas
Alkalmazható a villám-védőzóna koncepció szerint az interfészeken 0_A – 2 és magasabb

Egyszerű kezelés

Alkalmas fali szerelésre
Gyors és egyszerű telepítés rugós sorkapocs technikával
Lehetővé teszi a túlfeszültségvédelem egyszerű utólagos felszerelését

Biztonságos a telepítés és az üzemeltetés során (DBX TC B 180)

Állapotkijelzés az egyszerű karbantartáshoz
RJ45 csatlakozási lehetőség kapcsokhoz Plug & Play számára
Univerzális alkalmazás 1 Gbit-ig

Details

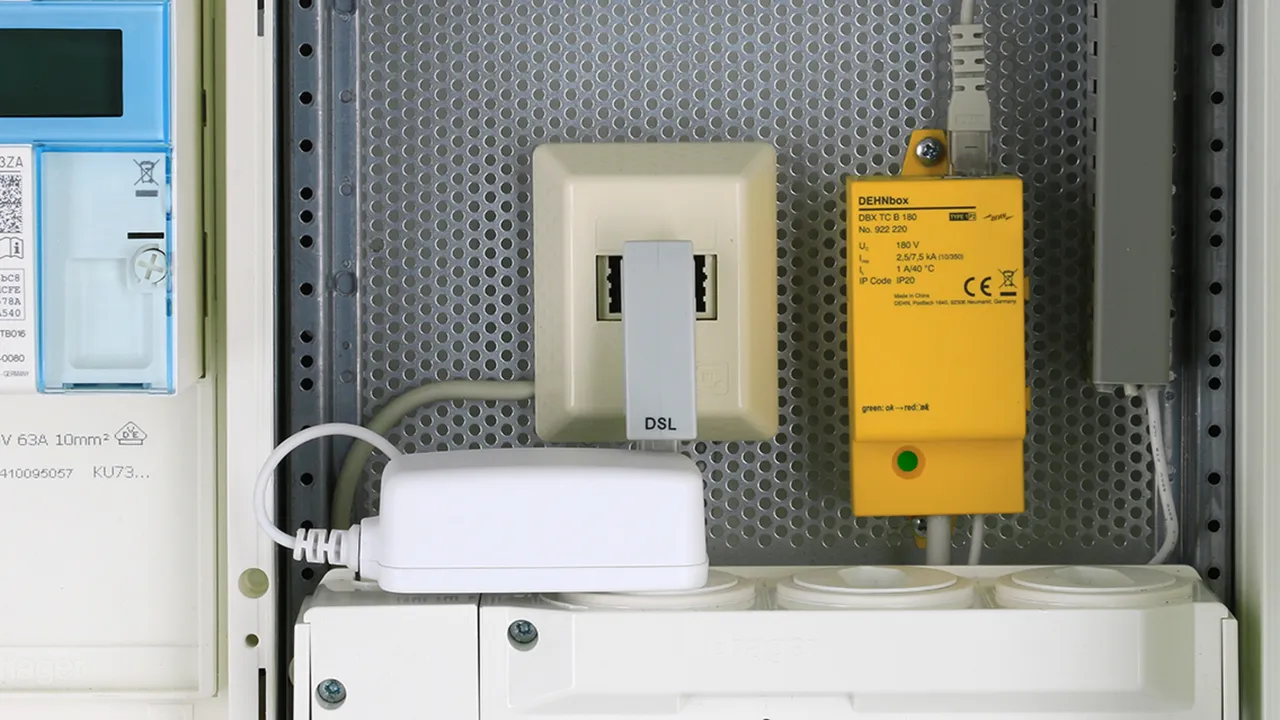

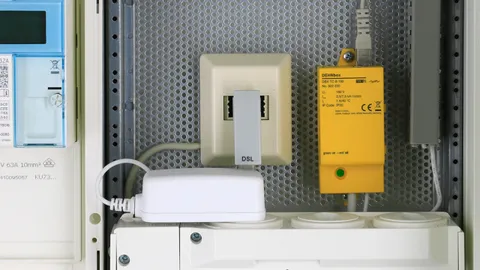

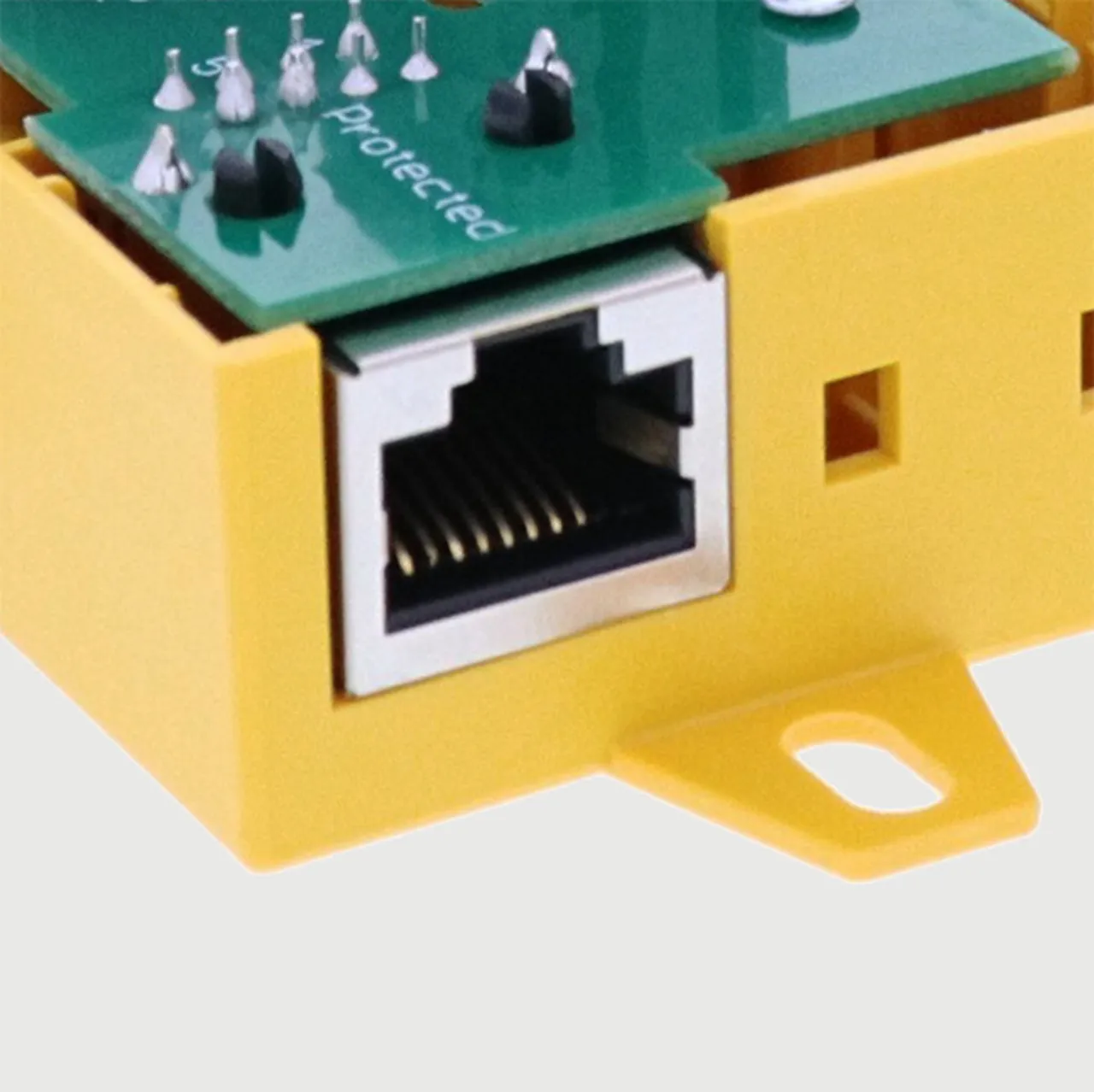

RJ45 aljzat a kimeneten a
közvetlen csatlakoztatáshoz a routerre
(DBX TC B 180).

lorem ipsum — RJ45 aljzat a kimeneten a
közvetlen csatlakoztatáshoz a routerre
(DBX TC B 180).

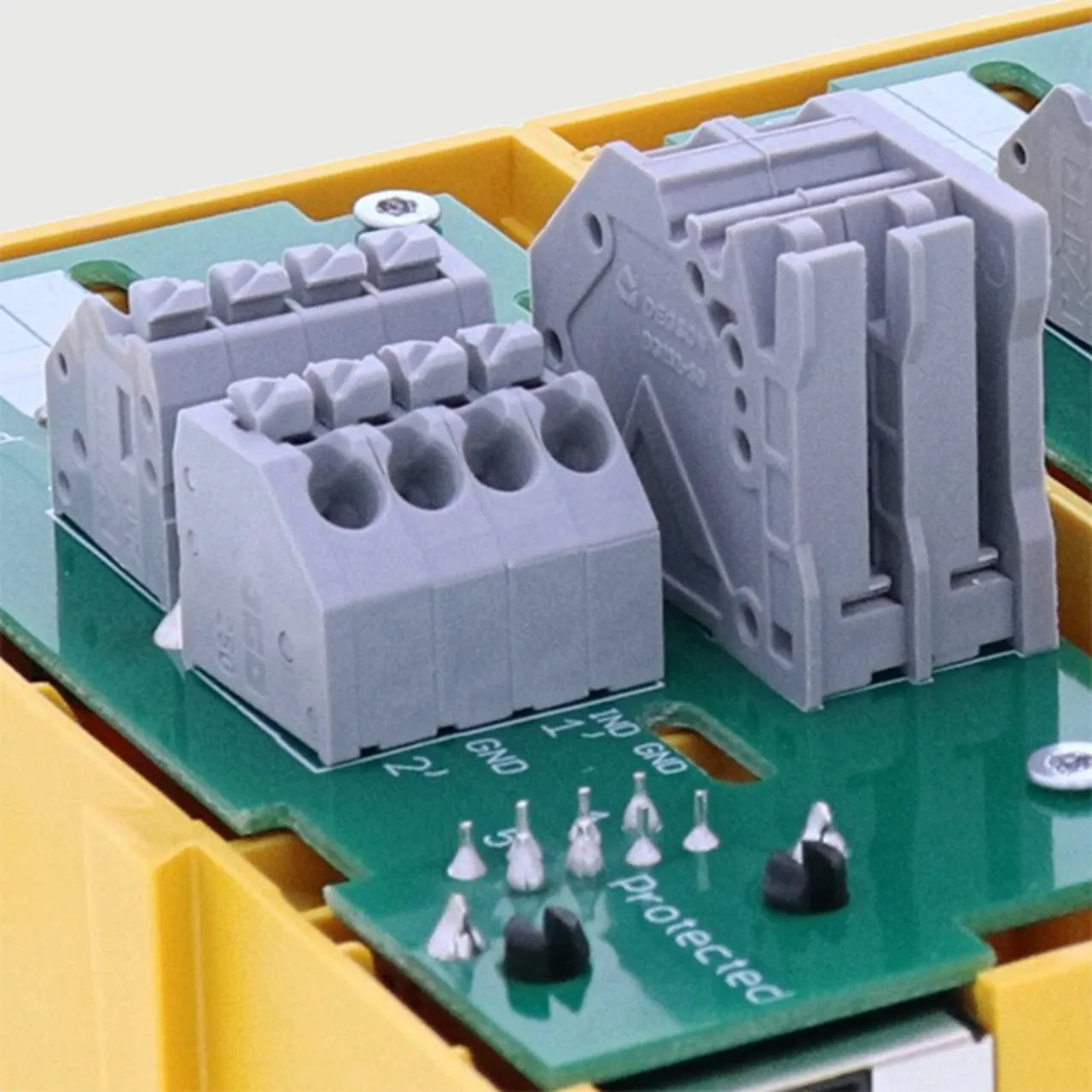

Push-in kapcsok a szerszámmentes gyorscsatlakozáshoz (DBX TC B 180).

Vizuális állapotkijelzés
(DBX TC B 180).

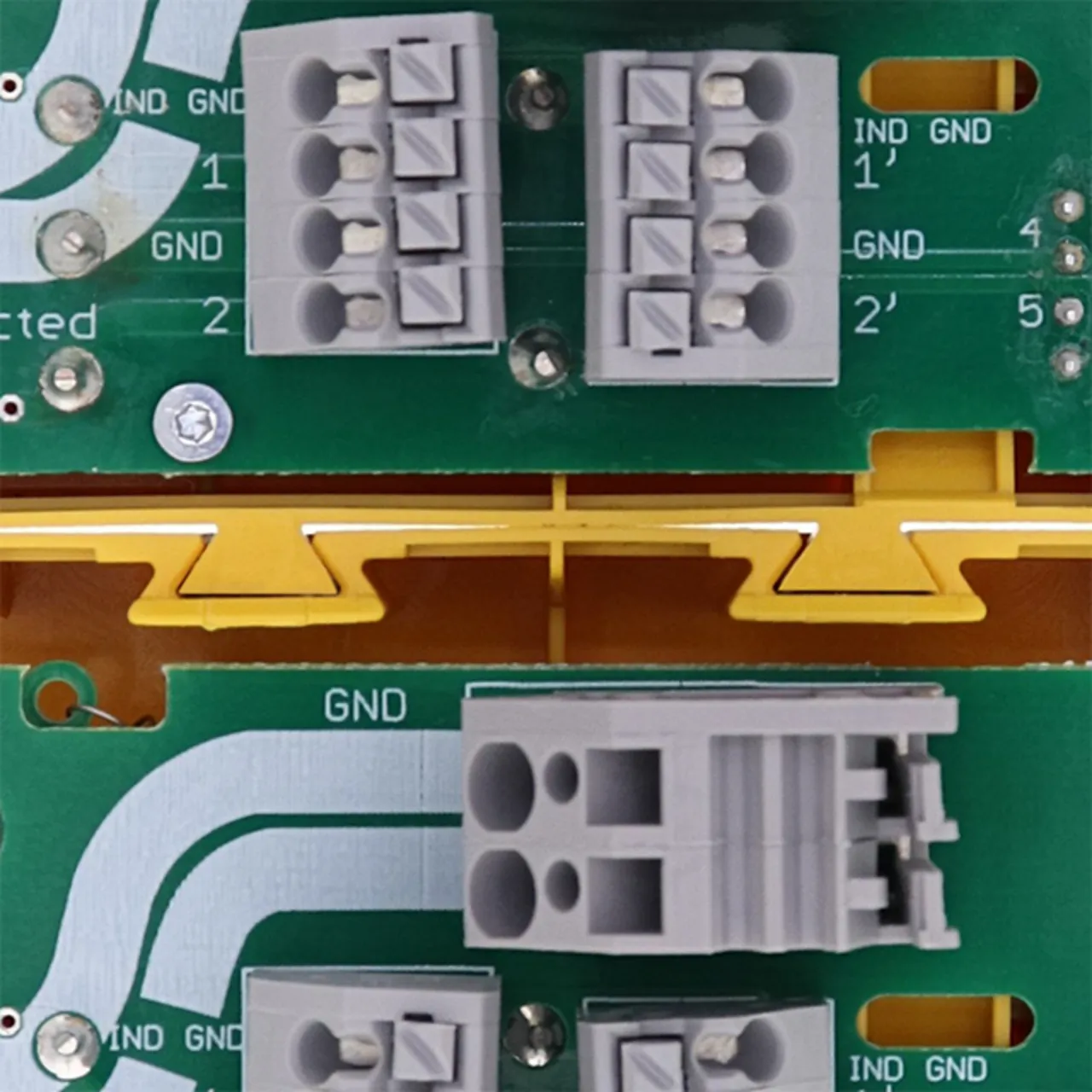

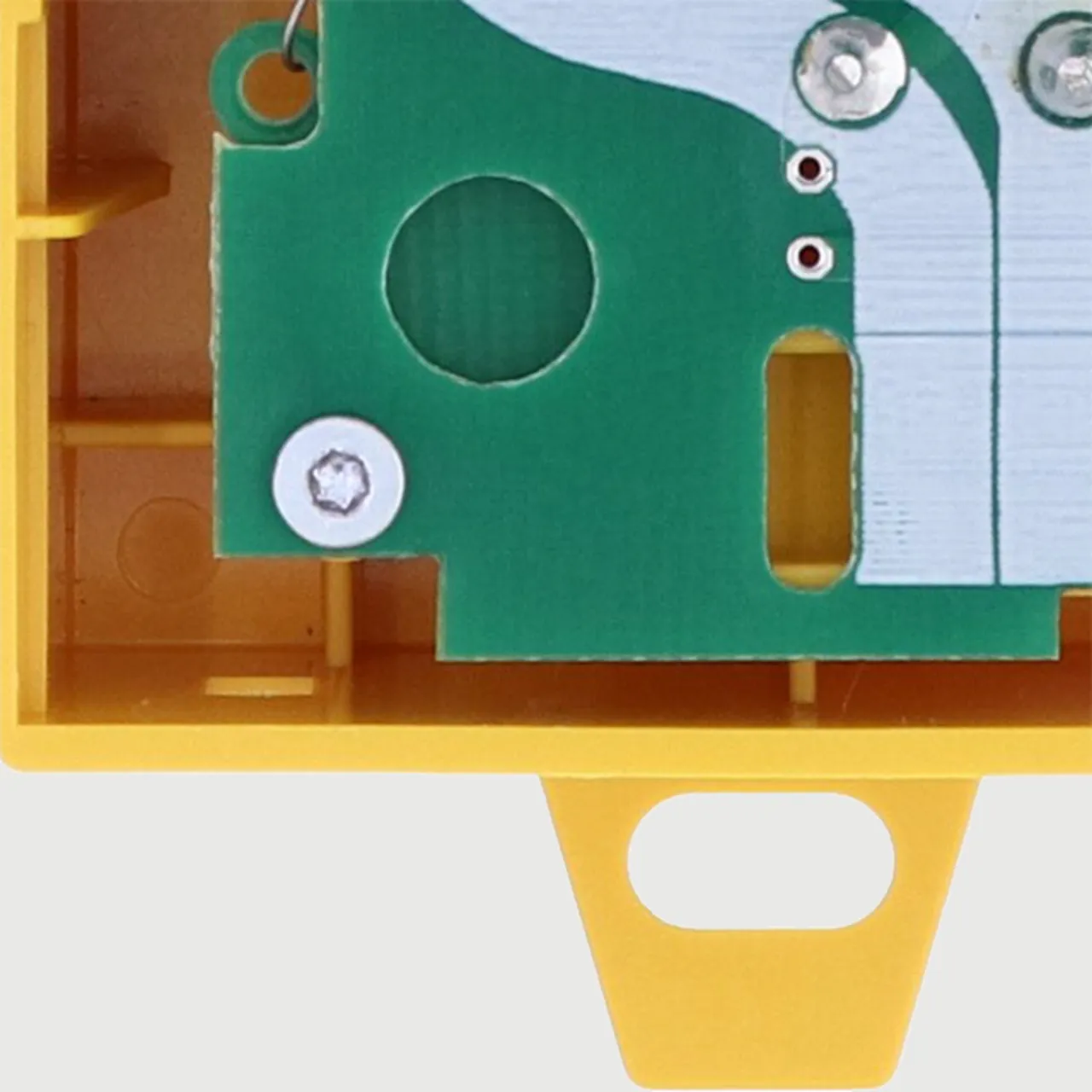

Több eszköz sorolása a házak dugasztechnikájával lehetséges (DBX TC B 180).

További információ

Hasonló témák

Szerelési útmutató TAE-F-csatlakozóvezetékkel

DBX TC B 180

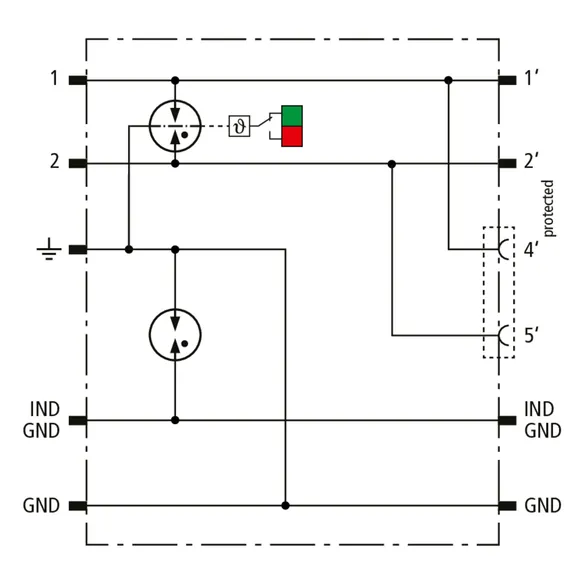

Helytakarékos kompakt túlfeszültség-korlátozó műanyag falon kívüli házban push-in csatlakozástechnikával és üzemállapot-kijelzéssel földeletlen szimmetrikus interfészek, különösen távközlési, VVDSL és G.fast (1 Gbit/s-ig) egy érpárjának védelmére. Lehetőség közvetlen / közvetett árnyékolásföldelésre. Kimeneti oldalon választhatóan egy érpár vagy egy patch-vezeték csatlakoztatása RJ45 dugasszal.

A Deutsche Telekom Technik GmbH tesztjei igazolják a kompatibilitást a Vectoring-VDSL (VVDSL), Super-Vectoring-VDSL (SVVDSL) és G.Fast rendszerekkel.

1 Termék

Cikkszám 922220 DBX TC B 180

GTIN 4013364433953, Vámtarifa szám (EU): 85363030, Bruttó súly: 93.63 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

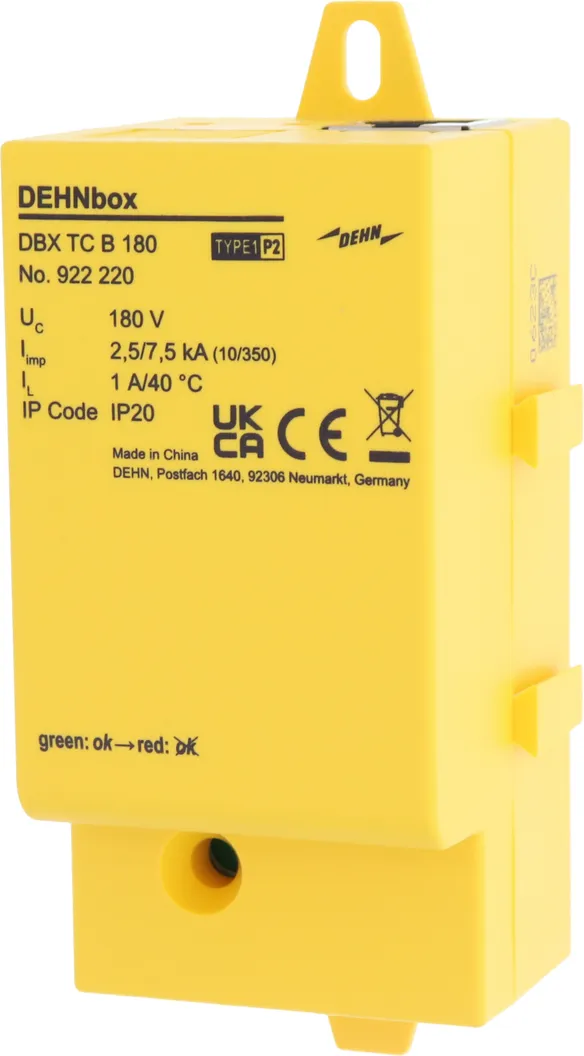

Kompakt villámáram-levezető DEHN DBX TC B 180
Sorolható kompakt levezető
levezetőosztály 1. típus/P2
távközlési interfészek egy érpárjának
védelmére
szerszámmentes gyorscsatlakozással,
integrált húzásmentesítés és üzemállapot-kijelzés
Névleges áram 40 °C-on: 1 A
D1 Villámáram impulzus (10/350 µs) összesen: 7,5 kA
C2 névleges levezetési áram (8/20 µs) összesen: 20 kA

Gyártó: DEHN
Típus: DBX TC B 180
Cikksz.: 922220
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	L
Legnagyobb tartós üzemi feszültség DC (U_C )	180 V
Névleges áram 40 °C-on (I_L )	1 A
D1 Villámáram impulzus (10/350 µs) összesen (I_imp )	7,5 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
Soros ellenállás erenként	0 Ohm
Határfrekvencia ér-ér (100 Ohm) (f_G )	425 MHz

SPD osztály	L
Impulzuskategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	180 V
Legnagyobb tartós üzemi feszültség DC (U_C )	180 V
Legnagyobb tartós üzemi feszültség AC (U_C )	127 V
Névleges áram 40 °C-on (I_L )	1 A
D1 Villámáram impulzus (10/350 µs) összesen (I_imp )	7,5 kA
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	2,5 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	10 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 900 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 650 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 620 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 550 V
Soros ellenállás erenként	0 Ohm
Határfrekvencia ér-ér (100 Ohm) (f_G )	425 MHz
Kapacitás ér-ér (C)	≤ 10 pF
Kapacitás ér-védőföld (C)	≤ 20 pF
Üzemi hőmérséklettartomány (T_U )	-25 °C ... +80 °C
Működés-, hibajelzés	zöld / piros
Védettségi fajta	IP 20
Csatlakozási keresztmetszet, tömör	0,2-1,5 mm²
Csatlakozási keresztmetszet, finomsodrat	0,25-1,5 mm²
Földelőkapocs csatlakozási keresztmetszet	0,08-4 mm²
Burkolat anyaga	Poliamid PA 6.6
Bemenet csatlakoztatás	Push-in
Kimenet csatlakoztatás	Push-in / RJ45
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21

A 922220 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 922220 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DBX U4 KT BD S 0-180

Helytakarékos kombinált levezető műanyag falon kívüli házban actiVsense-technológiával 2 érpár védelmére azonos vagy eltérő jelfeszültséggel szimmetrikus interfészeknél galvanikus leválasztással, választhatóan közvetlen vagy közvetett árnyékolásföldeléssel.

1 Termék

Cikkszám 922400 DBX U4 KT BD S 0-180

GTIN 4013364137349, Vámtarifa szám (EU): 85363010, Bruttó súly: 251.70 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

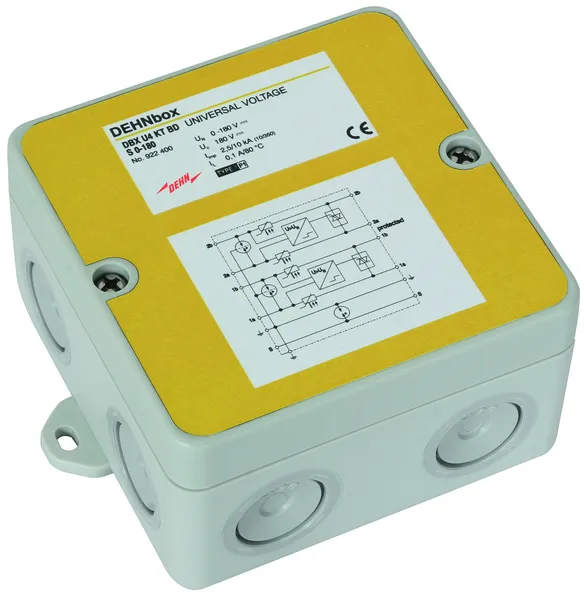

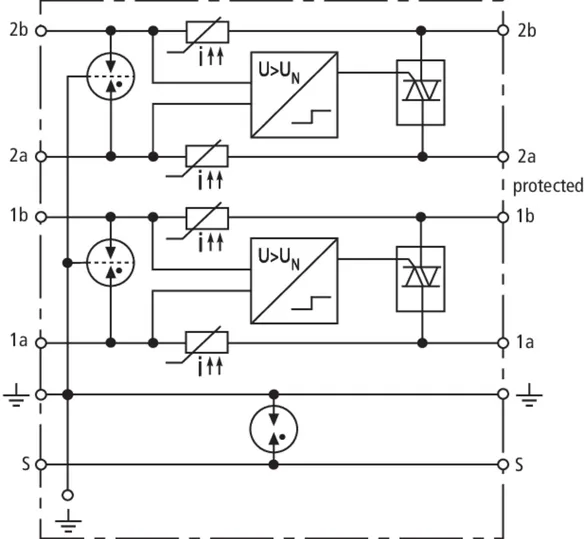

Kompakt kombinált levezető DEHNbox DBX U4 KT BD S 0-180
Univerzális villámáram és túlfeszültség-levezető,
Type 1/P1 levezetőosztály, actiVsense-technológiával
az üzemi feszültség automatikus felismeréséhez

és a védelmi szint optimális illesztéséhez; bevizsgálva az EN 61643-21 szerint és
energetikailag koordinálva az IEC 61643-22 szerint
két érpár védelmére
szimmetrikus interfészekhez galvanikus leválasztással, választhatóan
közvetett vagy közvetlen árnyékolásföldelésre.
Üzemi feszültség UN: 0-180 V
Megengedett szuperponált jelfeszültség: ≤ +/- 5 V
Névleges áram (a max. zárlati áramnak megfelelően): 100 mA
D1 Villámáram impulzus (10/350 µs) összesen: 10 kA
C2 névleges levezetési áram (8/20 µs) összesen: 20 kA

Gyártó: DEHN
Típus: DBX U4 KT BD S 0-180
Cikksz.: 922400
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	M
Legnagyobb tartós üzemi feszültség DC (U_C )	180 V
Megengedett szuperponált jelfeszültség (U_Jel )	≤ +/- 5 V
Határfrekvencia ér-ér (U_jel,szimmetrikus 100 Ohm) (f_G )	50 MHz
Névleges áram (a max. zárlati áramnak megfelelően) (I_L )	100 mA
D1 Villámáram impulzus (10/350 µs) összesen (I_imp )	10 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
Soros ellenállás erenként	≤ 9 Ohm; tipikusan 7,9 Ohm
Méretek (h x sz x ma)	93 x 93 x 55 mm

SPD osztály	M
Névleges feszültség (U_N )	0-180 V
Üzemi feszültség frekvenciája (f_UN )	0-400 Hz
Legnagyobb tartós üzemi feszültség DC (U_C )	180 V
Megengedett szuperponált jelfeszültség (U_Jel )	≤ +/- 5 V
Határfrekvencia ér-ér (U_jel,szimmetrikus 100 Ohm) (f_G )	50 MHz
Névleges áram (a max. zárlati áramnak megfelelően) (I_L )	100 mA
D1 Villámáram impulzus (10/350 µs) összesen (I_imp )	10 kA
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	2,5 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	10 kA

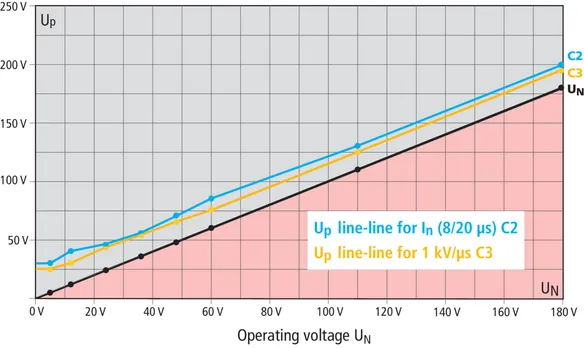

Védelmi feszültségszint ér-ér I_nC2 (U_P )	lásd diagramot, C2 vonal
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	lásd diagramot, C3 vonal
Védelmi feszültségszint ér-ér I_impD1 (U_P )	≤ U_N + 50 V
Védelmi feszültségszint ér-védőföld D1/C2/C3 (U_P )	≤ 550 V
Soros ellenállás erenként	≤ 9 Ohm; tipikusan 7,9 Ohm
Kapacitás ér-ér (C)	≤ 80 pF
Kapacitás ér-védőföld (C)	≤ 70 pF
Üzemi hőmérséklettartomány (T_U )	-25 °C ... +40 °C
Védettségi fajta	IP 65
Csatlakozási keresztmetszet jelerek	0,08-1,5 mm²
Földelőkapocs csatlakozási keresztmetszet	2,5-4 mm²
Méretek (h x sz x ma)	93 x 93 x 55 mm
Burkolat anyaga	polikarbonát
Szín	szürke
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
