V NH / VA NH

NH00, NH1 biztosítóaljzatokba szerelhető túlfeszültségkorlátozó
Cink-oxid varisztor felügyeleti készülékkel, leválasztó és beépített előtét-biztosítóval (VA NH ... további sorbakötött szikraközzel)
Energetikailag koordinált a Red/Line termékcsalád levezetőivel
Hibajelzés a kiolvadásjelző segítségével

Details

V NH00 (FM)

Varisztor alapú túlfeszültség védelmi készülék beépített előtét biztosítóval NH00 biztosító aljzatokhoz, opcionálisan elérhető kioldásjelzővel távfelügyeleti rendszer számára.

2 Termékek

Cikkszám 900261 V NH00 280

GTIN 4013364094352, Vámtarifa szám (EU): 85363030, Bruttó súly: 191.00 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

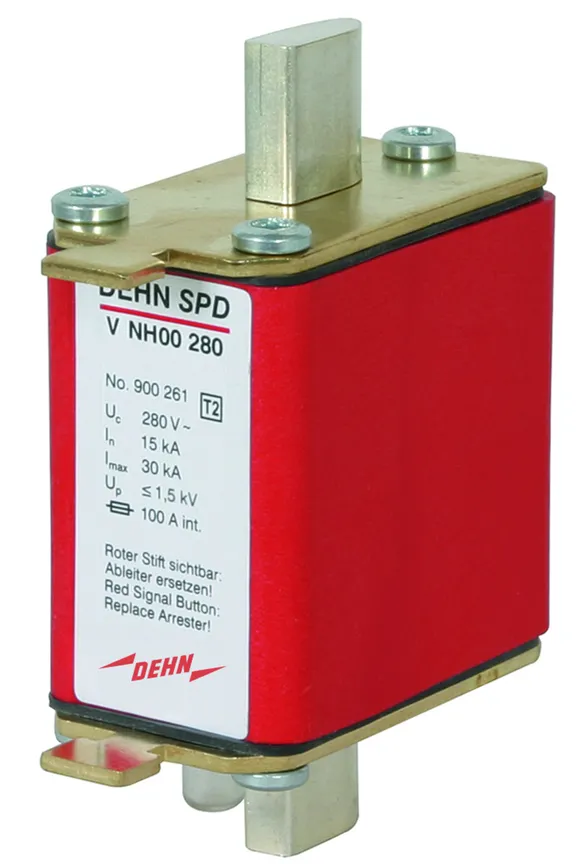

V NH00 280 túlfeszültségkorlátozó
Egypólusú túlfeszültségkorlátozó
NH00 biztosító aljzatokban való használatra
2.típusú SPD az MSZ EN 61643-11 szerint
Hibajelzés
Legnagyobb folyamatos üzemi feszültség: 280 V AC
Védelmi feszültségszint 15 kA-n (8/20): < 1.5 kV
Névleges levezetési áram: 15 kA (8/20)
Legnagyobb levezetési áram: 30 kA (8/20)
Beépített előtét biztosító zárlati szilárdsága: 100 kA
Energetikailag koordinált MSZ EN 62305-4
szabvány szerint a Red/Line termékcsalád levezetőivel
NH00 biztosító aljzatokba szerelt

Gyártó: DEHN
Típus: V NH00 280
Cikksz.: 900261
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	280 V (50 / 60 Hz)
Legnagyobb levezetési áram (8/20 µs) (I_max )	30 kA
Védelmi feszültségszint (U_P )	≤ 1,5 kV

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	280 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	15 kA
Legnagyobb levezetési áram (8/20 µs) (I_max )	30 kA
Védelmi feszültségszint (U_P )	≤ 1,5 kV
Védelmi feszültségszint 5 kA-en (U_P )	≤ 1,2 kV
Megszólalási idő (t_A )	≤ 25 ns
Beépített előtétbiztosító névleges megszakítóképessége	25 kA
Névleges zárlati áram (I_SCCR )	25 kA_eff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	440 V / 120 perc. – biztonságos meghibásodás
Leválasztó készülék jelzése	piros jelzőcsap
Portok száma	1
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Szerelés	NH00 biztosító aljzat
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IPX4W

A 900261 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900261 terméket hozzáadtuk a kosárhoz.

Webshop indítása

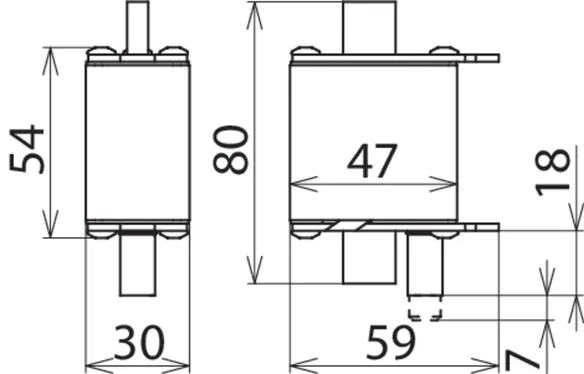

Cikkszám 900263 V NH00 280 FM

GTIN 4013364094369, Vámtarifa szám (EU): 85363030, Bruttó súly: 208.00 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

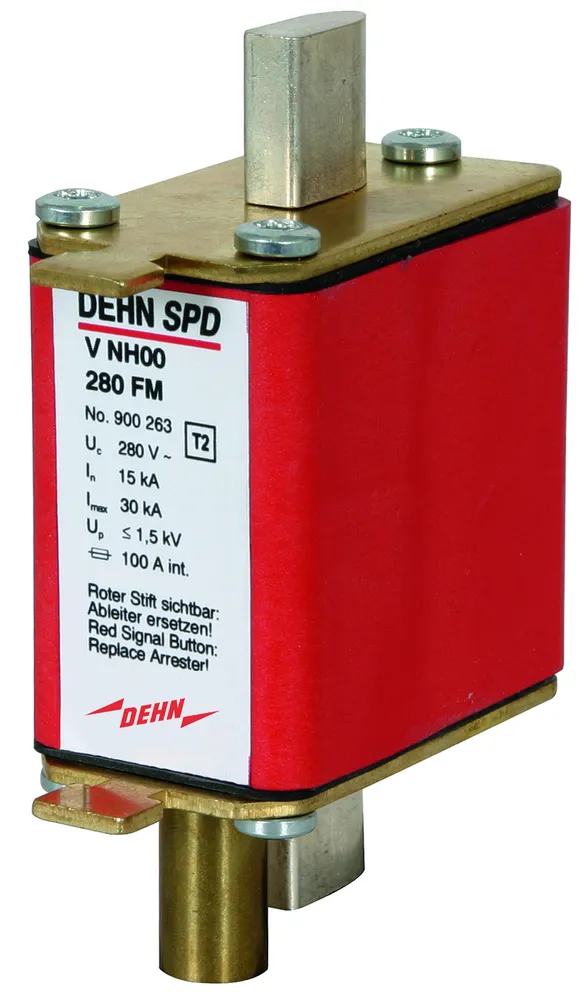

V NH00 280 FM túlfeszültségkorlátozó
Egypólusú túlfeszültségkorlátozó
NH00 biztosító aljzatokban való használatra
Kioldásjelzéssel távfelügyelet számára
2.típusú SPD az MSZ EN 61643-11 szerint
Hibajelzés
Legnagyobb folyamatos üzemi feszültség: 280 V AC
Védelmi feszültségszint 15 kA-n (8/20): < 1.5 kV
Névleges levezetési áram: 15 kA (8/20)
Legnagyobb levezetési áram: 30 kA (8/20)
Beépített előtét biztosító zárlati szilárdsága: 100 kA
Energetikailag koordinált MSZ EN 62305-4
szabvány szerint a Red/Line termékcsalád levezetőivel
NH00 biztosító aljzatokba szerelt

Gyártó: DEHN
Típus: V NH00 280 FM
Cikksz.: 900263
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	280 V (50 / 60 Hz)
Legnagyobb levezetési áram (8/20 µs) (I_max )	30 kA
Védelmi feszültségszint (U_P )	≤ 1,5 kV
Legnagyobb hálózatoldali túláramvédelem	nem szükséges
Távjelző jelzőstift	kioldási távolság 7mm

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	280 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	15 kA
Legnagyobb levezetési áram (8/20 µs) (I_max )	30 kA
Védelmi feszültségszint (U_P )	≤ 1,5 kV
Védelmi feszültségszint 5 kA-en (U_P )	≤ 1,2 kV
Megszólalási idő (t_A )	≤ 25 ns
Legnagyobb hálózatoldali túláramvédelem	nem szükséges
Beépített előtétbiztosító névleges megszakítóképessége	25 kA
Névleges zárlati áram (I_SCCR )	25 kA_eff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	440 V / 120 perc. – biztonságos meghibásodás
Leválasztó készülék jelzése	piros jelzőcsap
Távjelző jelzőstift	kioldási távolság 7mm
Portok száma	1
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Szerelés	NH00 biztosító aljzat
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IPX4W

A 900263 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900263 terméket hozzáadtuk a kosárhoz.

Webshop indítása

V NH1

Varisztor alapú túlfeszültség védelmi készülék beépített előtét biztosítóval NH1 biztosító aljzatokhoz

1 Termék

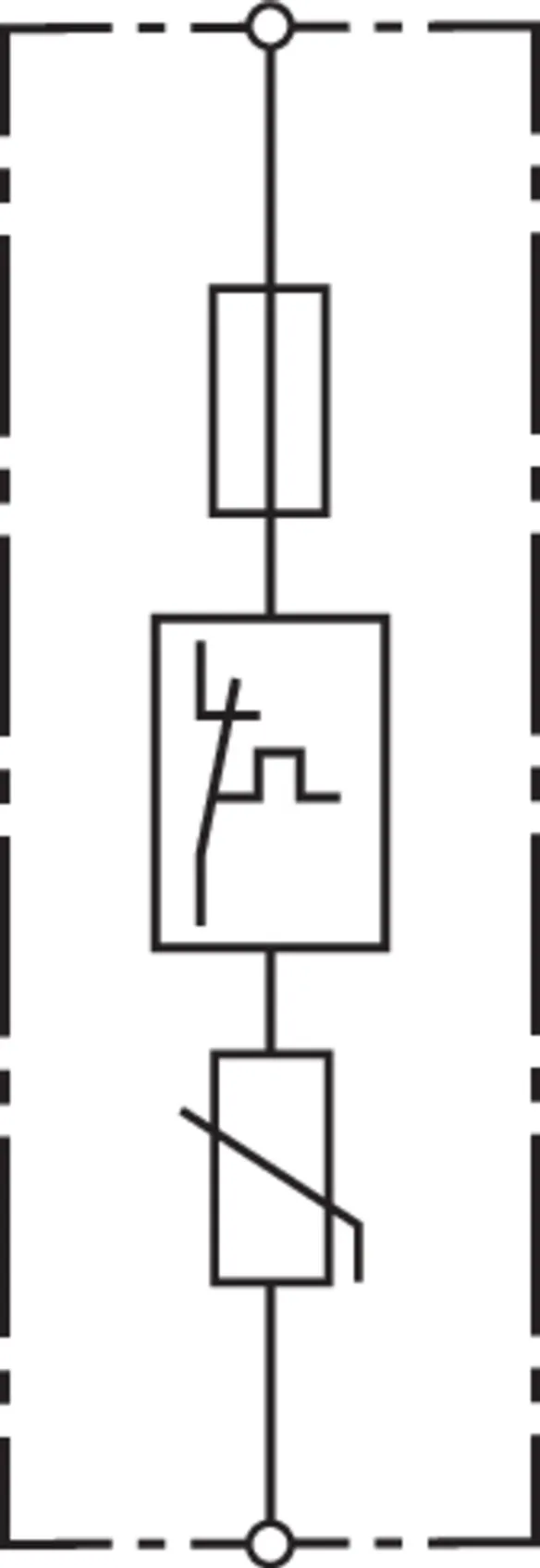

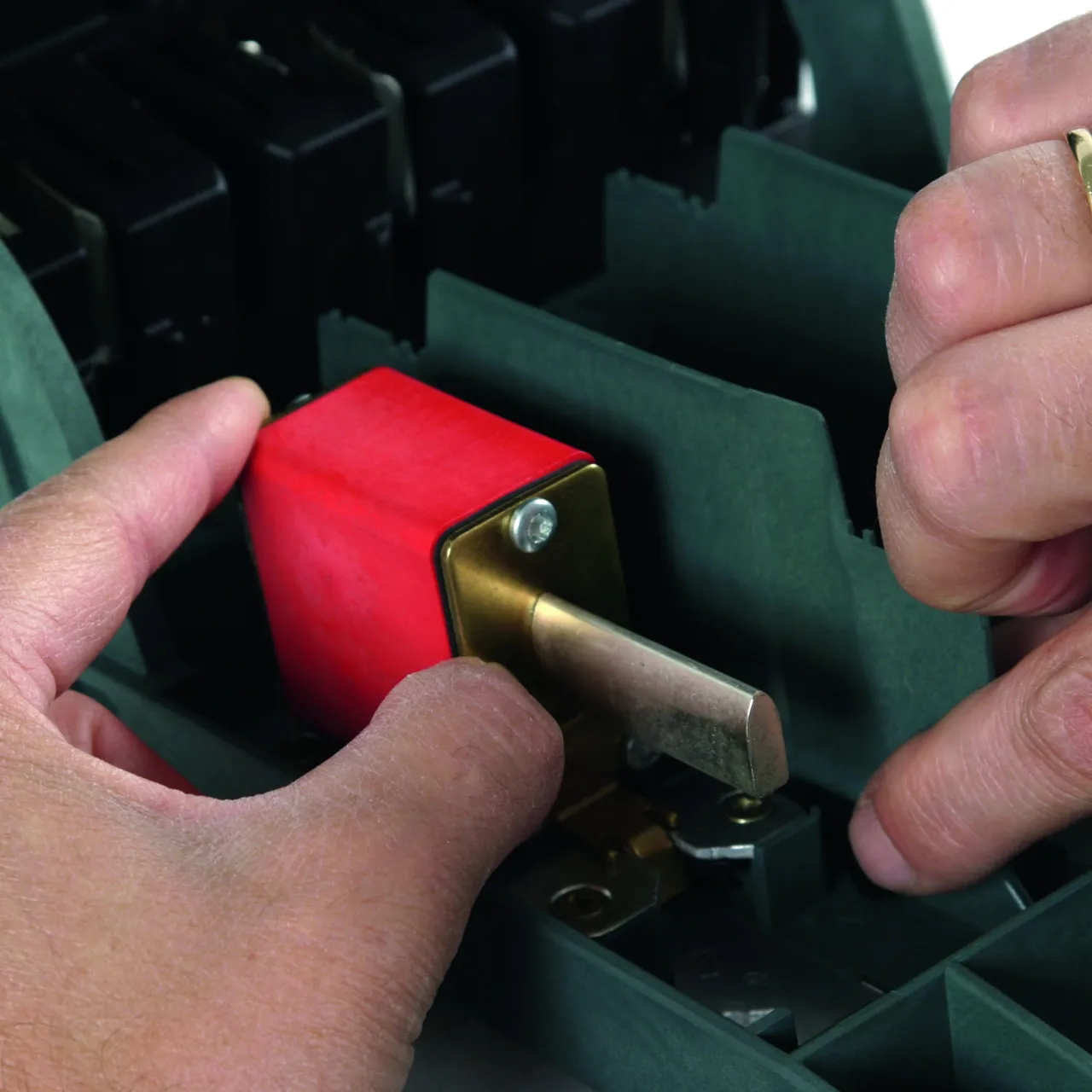

Cikkszám 900270 V NH1 280

GTIN 4013364106703, Vámtarifa szám (EU): 85363030, Bruttó súly: 243.10 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

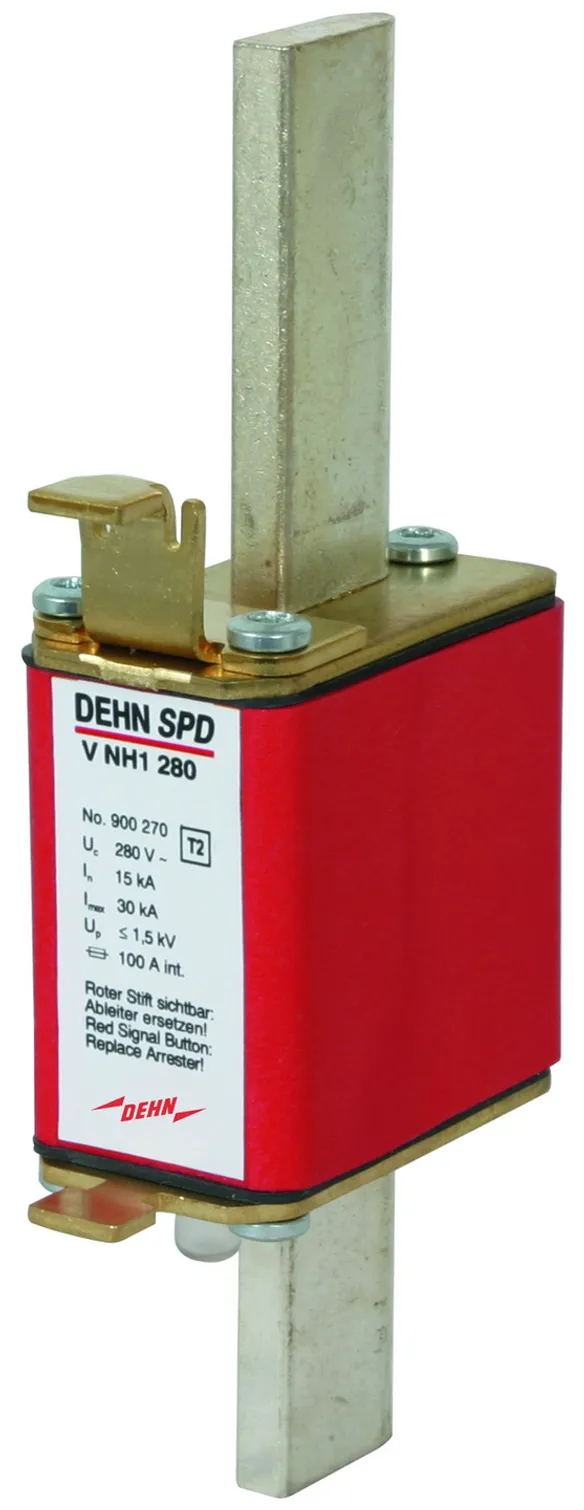

V NH1 280 túlfeszültségkorlátozó
Egypólusú túlfeszültségkorlátozó
NH1 biztosító aljzatokban való használatra
2.típusú SPD az MSZ EN 61643-11 szerint
Hibajelzés
Legnagyobb folyamatos üzemi feszültség: 280 V AC
Védelmi feszültségszint 15 kA-n (8/20): < 1.5 kV
Névleges levezetési áram: 15 kA (8/20)
Legnagyobb levezetési áram: 30 kA (8/20)
Beépített előtét biztosító zárlati szilárdsága: 100 kA
Energetikailag koordinált MSZ EN 62305-4
szabvány szerint a Red/Line termékcsalád levezetőivel
NH1 biztosító aljzatokba szerelt; MSZ EN 50 022

Gyártó: DEHN
Típus: V NH1 280
Cikksz.: 900270
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	280 V (50 / 60 Hz)
Legnagyobb levezetési áram (8/20 µs) (I_max )	30 kA
Védelmi feszültségszint (U_P )	≤ 1,5 kV
Legnagyobb hálózatoldali túláramvédelem	nem szükséges

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	280 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	15 kA
Legnagyobb levezetési áram (8/20 µs) (I_max )	30 kA
Védelmi feszültségszint (U_P )	≤ 1,5 kV
Védelmi feszültségszint 5 kA-en (U_P )	≤ 1,2 kV
Megszólalási idő (t_A )	≤ 25 ns
Legnagyobb hálózatoldali túláramvédelem	nem szükséges
Beépített előtétbiztosító névleges megszakítóképessége	25 kA
Névleges zárlati áram (I_SCCR )	25 kA_eff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	440 V / 120 perc. – biztonságos meghibásodás
Leválasztó készülék jelzése	piros jelzőcsap
Portok száma	1
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Szerelés	NH1 biztosító aljzat
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IPX4W

A 900270 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900270 terméket hozzáadtuk a kosárhoz.

Webshop indítása

VA NH00 (FM)

Varisztor-szikraköz soros kapcsolású túlfeszültség védelmi készülék beépített előtét biztosítóval NH00 biztosító aljzatokhoz, opcionálisan elérhető kioldásjelzővel távfelügyeleti rendszer számára.

2 Termékek

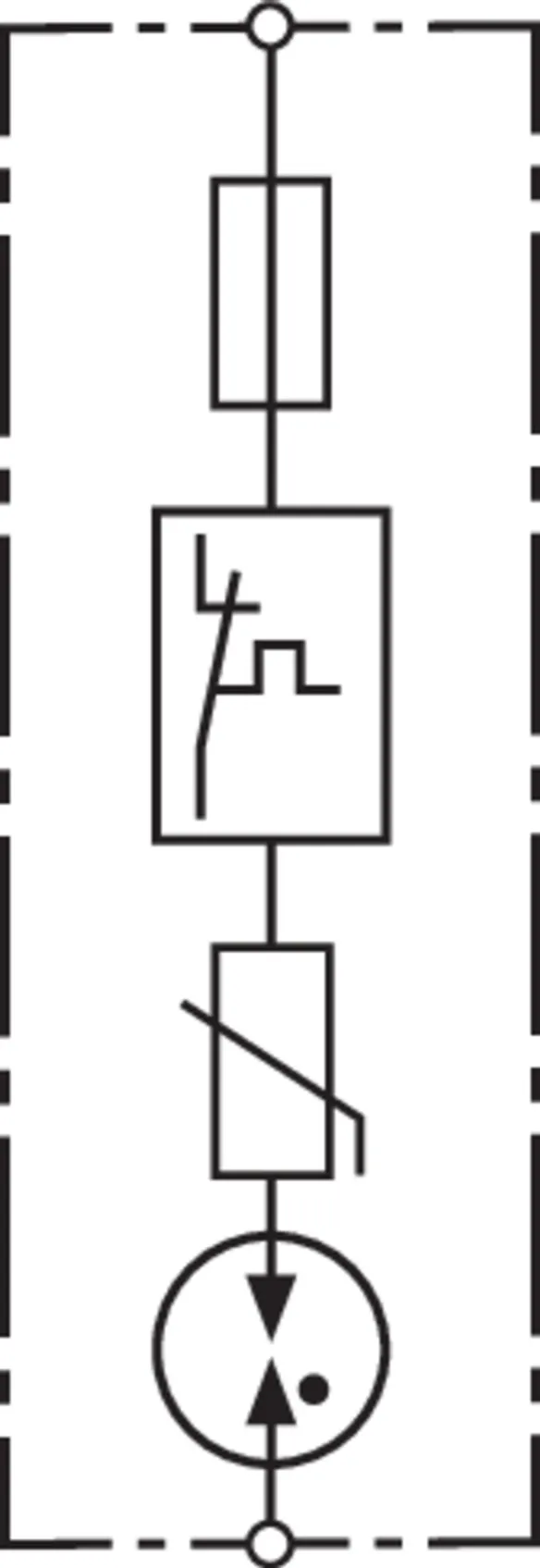

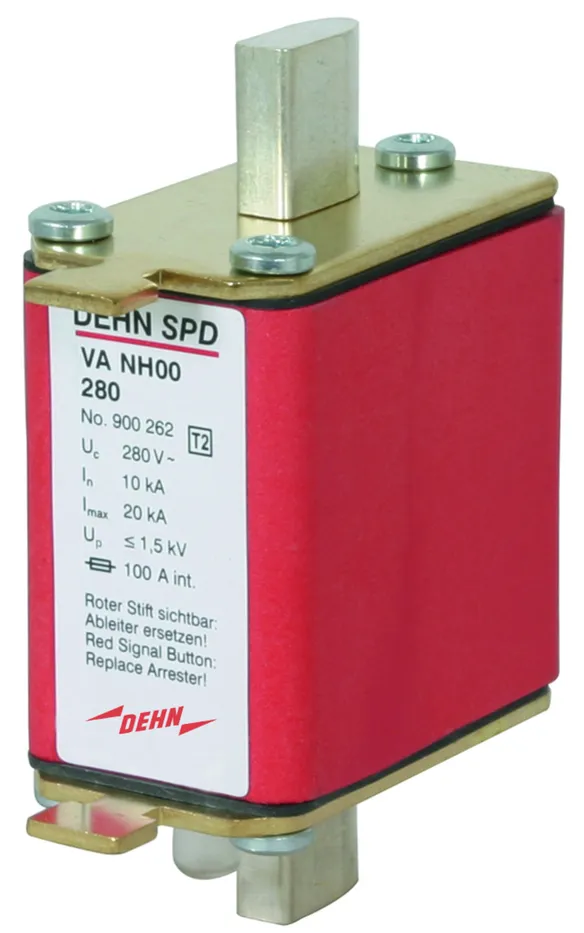

Cikkszám 900262 VA NH00 280

GTIN 4013364072572, Vámtarifa szám (EU): 85363030, Bruttó súly: 192.00 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

VA NH00 280 túlfeszültségkorlátozó
Egypólusú túlfeszültségkorlátozó
NH00 biztosító aljzatokban való használatra
2.típusú SPD az MSZ EN 61643-11 szerint
Hibajelzés
Legnagyobb folyamatos üzemi feszültség: 280 V AC
Védelmi feszültségszint 15 kA-n (8/20): < 1.5 kV
Névleges levezetési áram: 15 kA (8/20)
Legnagyobb levezetési áram: 30 kA (8/20)
Beépített előtét biztosító zárlati szilárdsága: 100 kA
Energetikailag koordinált MSZ EN 62305-4
szabvány szerint a Red/Line termékcsalád levezetőivel
NH00 biztosító aljzatokba szerelt

Gyártó: DEHN
Típus: VA NH00 280
Cikksz.: 900262
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	280 V (50 / 60 Hz)
Legnagyobb levezetési áram (8/20 µs) (I_max )	20 kA
Védelmi feszültségszint (U_P )	≤ 1,5 kV
Legnagyobb hálózatoldali túláramvédelem	nem szükséges

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	280 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	10 kA
Legnagyobb levezetési áram (8/20 µs) (I_max )	20 kA
Védelmi feszültségszint (U_P )	≤ 1,5 kV
Megszólalási idő (t_A )	≤ 100 ns
Legnagyobb hálózatoldali túláramvédelem	nem szükséges
Beépített előtétbiztosító névleges megszakítóképessége	25 kA
Névleges zárlati áram (I_SCCR )	25 kA_eff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	440 V / 120 perc – ellenáll
Leválasztó készülék jelzése	piros jelzőcsap
Portok száma	1
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Szerelés	NH00 biztosító aljzat
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IPX4W

A 900262 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900262 terméket hozzáadtuk a kosárhoz.

Webshop indítása

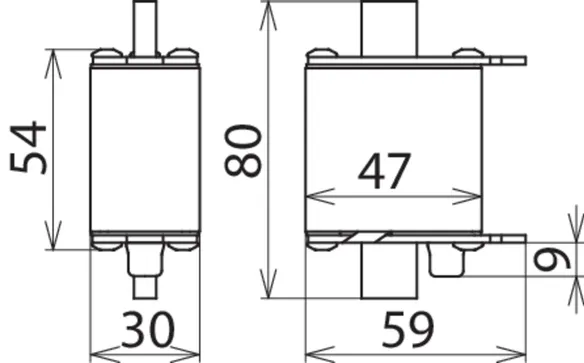

Cikkszám 900264 VA NH00 280 FM

GTIN 4013364073661, Vámtarifa szám (EU): 85363030, Bruttó súly: 170.90 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

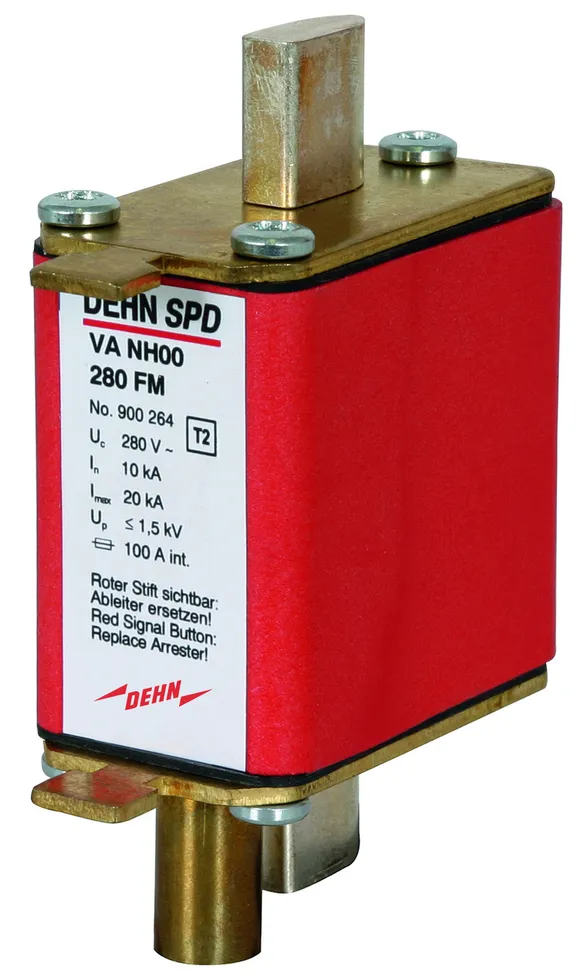

VA NH00 280 FM túlfeszültségkorlátozó
Egypólusú túlfeszültségkorlátozó
NH00 biztosító aljzatokban való használatra
Kioldásjelzéssel távfelügyelet számára
2.típusú SPD az MSZ EN 61643-11 szerint
Hibajelzés
Legnagyobb folyamatos üzemi feszültség: 280 V AC
Védelmi feszültségszint 15 kA-n (8/20): < 1.5 kV
Névleges levezetési áram: 15 kA (8/20)
Legnagyobb levezetési áram: 30 kA (8/20)
Beépített előtét biztosító zárlati szilárdsága: 100 kA
Energetikailag koordinált MSZ EN 62305-4
szabvány szerint a Red/Line termékcsalád levezetőivel
NH00 biztosító aljzatokba szerelt

Gyártó: DEHN
Típus: VA NH00 280 FM
Cikksz.: 900264
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	280 V (50 / 60 Hz)
Legnagyobb levezetési áram (8/20 µs) (I_max )	20 kA
Védelmi feszültségszint (U_P )	≤ 1,5 kV
Legnagyobb hálózatoldali túláramvédelem	nem szükséges
Távjelző jelzőstift	kioldási távolság 7mm

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	280 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	10 kA
Legnagyobb levezetési áram (8/20 µs) (I_max )	20 kA
Védelmi feszültségszint (U_P )	≤ 1,5 kV
Megszólalási idő (t_A )	≤ 100 ns
Legnagyobb hálózatoldali túláramvédelem	nem szükséges
Beépített előtétbiztosító névleges megszakítóképessége	25 kA
Névleges zárlati áram (I_SCCR )	25 kA_eff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	440 V / 120 perc – ellenáll
Leválasztó készülék jelzése	piros jelzőcsap
Távjelző jelzőstift	kioldási távolság 7mm
Portok száma	1
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Szerelés	NH00 biztosító aljzat
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IPX4W

A 900264 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900264 terméket hozzáadtuk a kosárhoz.

Webshop indítása

VA NH1

Varisztor-szikraköz soros kapcsolású túlfeszültség védelmi készülék beépített előtét biztosítóval NH1 biztosító aljzatokhoz.

1 Termék

Cikkszám 900271 VA NH1 280

GTIN 4013364106710, Vámtarifa szám (EU): 85363030, Bruttó súly: 243.50 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

VA NH1 280 FM túlfeszültségkorlátozó
Egypólusú túlfeszültségkorlátozó
NH1 biztosító aljzatokban való használatra
2.típusú SPD az MSZ EN 61643-11 szerint
Hibajelzés
Legnagyobb folyamatos üzemi feszültség: 280 V AC
Védelmi feszültségszint 15 kA-n (8/20): < 1.5 kV
Névleges levezetési áram: 15 kA (8/20)
Legnagyobb levezetési áram: 30 kA (8/20)
Beépített előtét biztosító zárlati szilárdsága: 100 kA
Energetikailag koordinált MSZ EN 62305-4
szabvány szerint a Red/Line termékcsalád levezetőivel
NH1 biztosító aljzatokba szerelt

Gyártó: DEHN
Típus: VA NH1 280
Cikksz.: 900271
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	280 V (50 / 60 Hz)
Legnagyobb levezetési áram (8/20 µs) (I_max )	20 kA
Védelmi feszültségszint (U_P )	≤ 1,5 kV
Legnagyobb hálózatoldali túláramvédelem	nem szükséges

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	280 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	10 kA
Legnagyobb levezetési áram (8/20 µs) (I_max )	20 kA
Védelmi feszültségszint (U_P )	≤ 1,5 kV
Megszólalási idő (t_A )	≤ 100 ns
Legnagyobb hálózatoldali túláramvédelem	nem szükséges
Beépített előtétbiztosító névleges megszakítóképessége	25 kA
Névleges zárlati áram (I_SCCR )	25 kA_eff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	440 V / 120 perc – ellenáll
Leválasztó készülék jelzése	piros jelzőcsap
Portok száma	1
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Szerelés	NH1 biztosító aljzat
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IPX4W

A 900271 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900271 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Results for products (0)

Results for content (0)

V NH / VA NH

Details
