DEHNcube PV

Csatlakozáskész többpólusú IP65 védettségű túlfeszültségvédelmi készülék napelemes rendszerek számára
Túlfeszültségvédelem egyszerűsített megoldása helyigény nélkül elosztóházban
Előszerelt csatlakozóvezeték a túlfeszültség-korlátozó egyszerű csatlakoztatására közvetlenül a védendő inverter előtt
Kombinált leválasztó és rövidrezáró eszköz biztonságos elektromos leválasztással mindegyik védelmi útban (szabadalmaztatott SCI elv)
Egyszerű, gyors és szerszám nélküli csatlakoztatás rugós kapcsokkal
Ellenőrizve az EN 61643-31 szerint
Minden napelemes rendszerhez használható az MSZ HD 60364-7-712 szabvány szerint

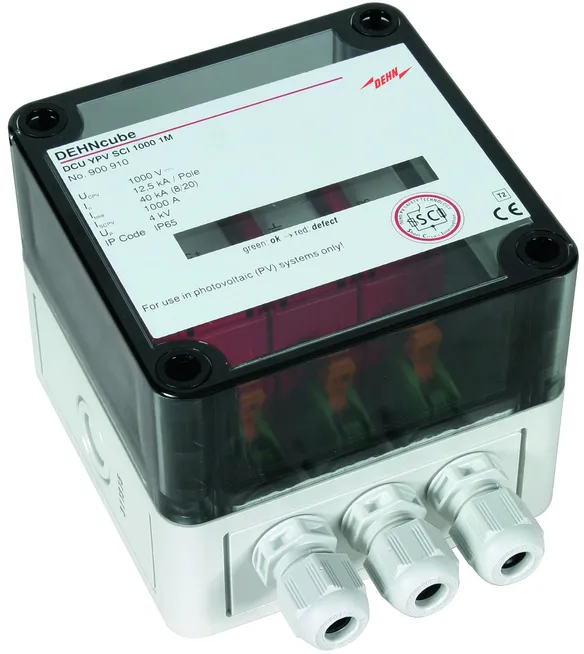

DEHNcube YPV SCI 1000 1M

Kétpólusú IP65-ös védettségű túlfeszültség-védelmi készülék, háromlépcsős DC átkapcsoló berendezéssel PV inverterekhez egy MPP bemenet védelmére.

1 Termék

Cikkszám 900910 DCU YPV SCI 1000 1M

GTIN 4013364155046, Vámtarifa szám (EU): 85363030, Bruttó súly: 426.00 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

Túlfeszültség-korlátozó DEHNcube YPV SCI 1000 1M
Többpólusú levezető 1000 V DC-ig napelemes rendszerekhez
1 MPP-bemenet védelmére IP65 védettséggel
Hibajelzés
2. típusú az MSZ EN 61643-31 szerint háromlépcsős DC kapcsolóberendezéssel
Felhasználás az IEC MSZ HD 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1000 V DC
Névleges levezetési lökőáram: (8/20) 12,5 kA
Teljes levezetési lökőáram (8/20) 40 kA
Védelmi feszültségszint: <= 4 kV
Zárlati szilárdság Iscpv: 1000 A

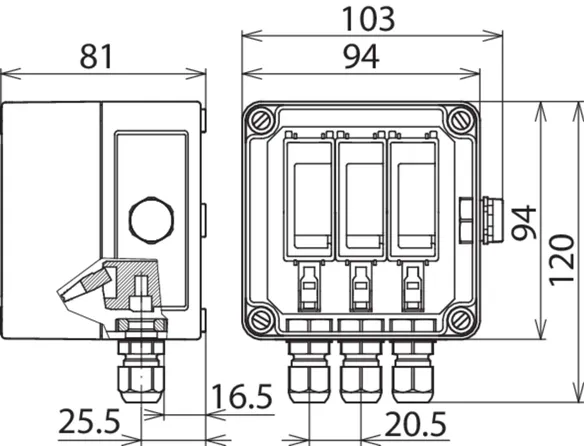

Méret: 94 x 94 x 81 mm
Kábelbevezetés: 3x Ø3-7 mm

Gyártó: DEHN
Típus: DCU YPV SCI 1000 1M
Cikksz.: 900910
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1000 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	1 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Védettség	IP 65

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
SPD típus/osztály MSZ EN 50539-11 szerint	2. típus
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2. típus + 3. típus
Legnagyobb PV feszültség (U_CPV )	1000 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	1 kA
Teljes levezetési áram (8/20 µs) (I_total )	40 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Védelmi feszültségszint 5 kA-en (U_P )	≤ 3,5 kV
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-35 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	2.5 mm² tömör- / finomsodrat
Csatlakozási keresztmetszet (max.)	6 mm² tömör- / finomsodrat
Beépítés helye	kültéri
Védettség	IP 65
Változat	nyomáskiegyenlítő elemmel
Takarófedél kivitel	átlátszó fedél termékcimkével
Tokozat színe	szürke
Kábelbemenetek száma	3x Ø3-7 mm
Méretek (Sz x Ma x Mé)	94 x 94 x 81 mm
Tanúsítványok	KEMA

A 900910 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900910 terméket hozzáadtuk a kosárhoz.

Webshop indítása

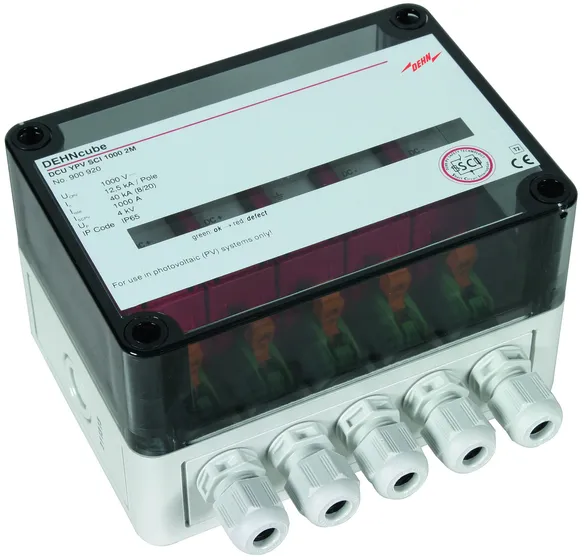

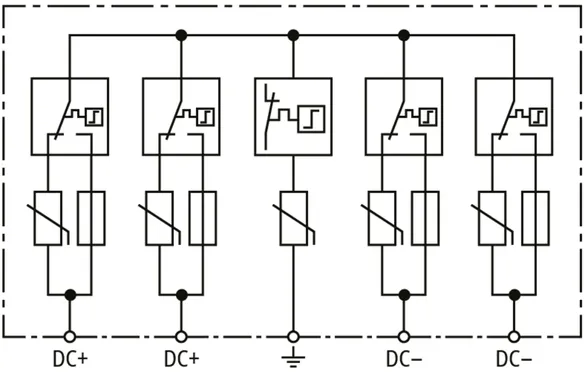

DEHNcube YPV SCI 1000 2M

Négypólusú IP65-ös védettségű túlfeszültség-védelmi készülék, háromlépcsős DC átkapcsoló berendezéssel PV inverterekhez két MPP bemenet védelmére.

1 Termék

Cikkszám 900920 DCU YPV SCI 1000 2M

GTIN 4013364155053, Vámtarifa szám (EU): 85363030, Bruttó súly: 731.00 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

Túlfeszültség-korlátozó DEHNcube YPV SCI 1000 2M
Többpólusú levezető 1000 V DC-ig napelemes rendszerekhez
2 MPP-bemenet védelmére IP65 védettséggel
Hibajelzés
2. típusú az MSZ EN 61643-31 szerint háromlépcsős DC kapcsolóberendezéssel
Felhasználás az IEC MSZ HD 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1000 V DC
Névleges levezetési lökőáram: (8/20) 12,5 kA
Teljes levezetési lökőáram (8/20) 40 kA
Védelmi feszültségszint: <= 4 kV
Zárlati szilárdság Iscpv: 1000 A
Méret: 130 x 94 x 81 mm
Kábelbevezetés: 5x Ø3-7 mm

Gyártó: DEHN
Típus: DCU YPV SCI 1000 2M
Cikksz.: 900920
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1000 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	1 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Védettség	IP 65

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
SPD típus/osztály MSZ EN 50539-11 szerint	2. típus
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2. típus + 3. típus
Legnagyobb PV feszültség (U_CPV )	1000 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	1 kA
Teljes levezetési áram (8/20 µs) (I_total )	40 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Védelmi feszültségszint 5 kA-en (U_P )	≤ 3,5 kV
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-35 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	2.5 mm² tömör- / finomsodrat
Csatlakozási keresztmetszet (max.)	6 mm² tömör- / finomsodrat
Beépítés helye	kültéri
Védettség	IP 65
Változat	nyomáskiegyenlítő elemmel
Takarófedél kivitel	átlátszó fedél termékcimkével
Tokozat színe	szürke
Kábelbemenetek száma	5x Ø3-7 mm
Méretek (Sz x Ma x Mé)	130 x 94 x 81 mm
Tanúsítványok	KEMA

A 900920 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900920 terméket hozzáadtuk a kosárhoz.

Webshop indítása

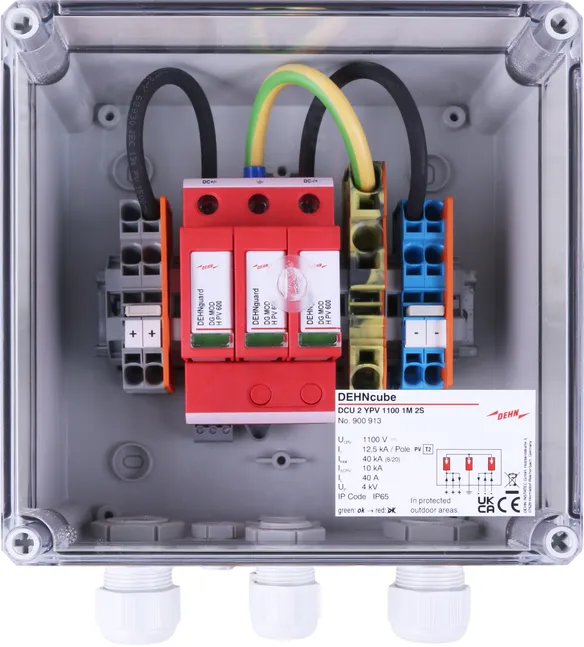

DEHNcube 2 YPV 1100 1M 2S

Generátor csatlakozó doboz PV-rendszer számára 1100 V DC-ig egy MPP-bemenet és két string védelmére.
Túlfeszültségvédelemmel és push-in kapcsokkal a be- és kimenet számára.

1 Termék

Cikkszám 900913 DCU 2 YPV 1100 1M 2S

GTIN 4013364492455, Vámtarifa szám (EU): 85372091, Bruttó súly: 1.59 kg, PU: 1.00 db.

Képek

További információ

CAD fájlok

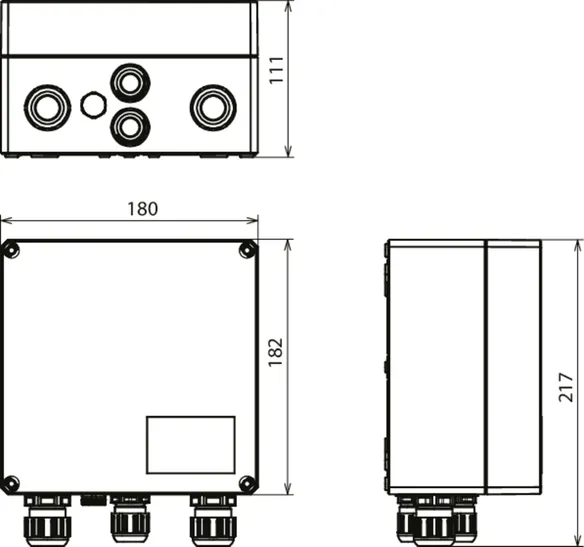

Generátor csatlakozó doboz DCU 2 YPV 1100 1M 2S
Generátor csatlakozó doboz 1100 V DC-ig
egy MPP-bemenet és
két string védelmére, IP65 védettséggel
Hibajelzés
Generátor csatlakozó doboz az DIN EN IEC 61439-2 szerint
Felhasználás az IEC 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1100 V DC
Névleges levezetési lökőáram: (8/20) 20 kA
Teljes levezetési áramimpulzus: (8/20) 40 kA
Védelmi feszültségszint: <= 4 kV
Zárlati szilárdság Iscpv: 10 kA

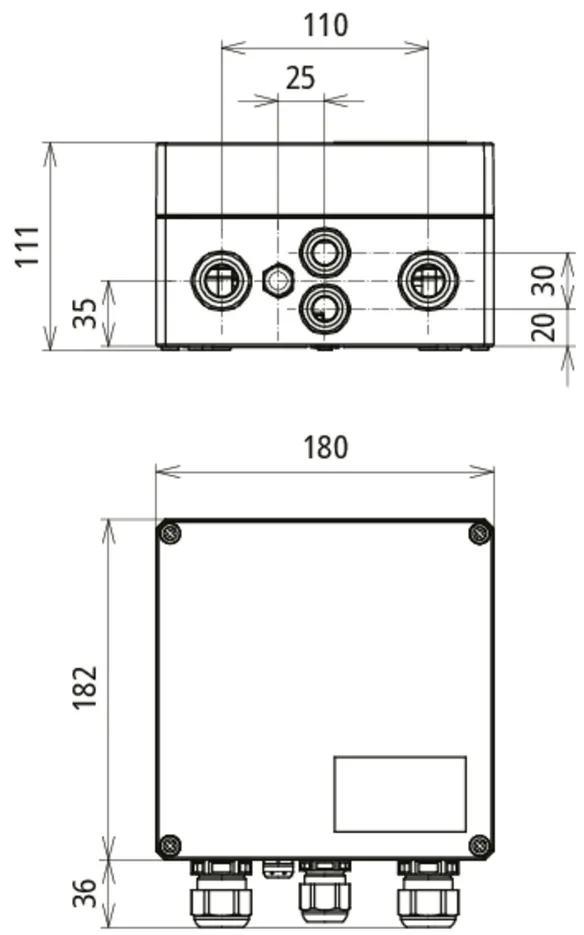

Méret: 180 x 182 x 111 mm
Kábelbevezetés: 2x 3-szoros csavarozás (2,5 mm² - 6 mm² PV-vezeték)
Kábelbevezetés: 2x M20 (16 mm²)

Gyártó: DEHN
Típus: DCU 2 YPV 1100 1M 2S
Cikksz.: 900913
vagy egyenértékű.

Műszaki adatok

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1100 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Védettség	IP 65

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1100 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Teljes levezetési áram (8/20 µs) (I_total )	40 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Névleges terhelőáram (I_L )	40 A
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-35 °C ... +60 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (9) (min.)	6 mm²
Csatlakozási keresztmetszet (9) (max.)	16 mm²tömör / 25 mm² finomsodrat
Csatlakozási keresztmetszet (DC+, DC-) (min.)	2,5 mm² finomsodrat
Csatlakozási keresztmetszet (DC+, DC-) (max.)	6 mm² finomsodrat
Beépítés helye	kültéri
Védettség	IP 65
Névleges szigetelési feszültség (DC) (U_i )	1500 V
Változat	nyomáskiegyenlítő elemmel
Takarófedél kivitel	átlátszó fedél termékcimkével
Tokozat színe	szürke
Kábelbemenetek száma	2x 3-szoros csavarozás
Kábelbevezetések száma	2x M20

A 900913 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900913 terméket hozzáadtuk a kosárhoz.

Webshop indítása

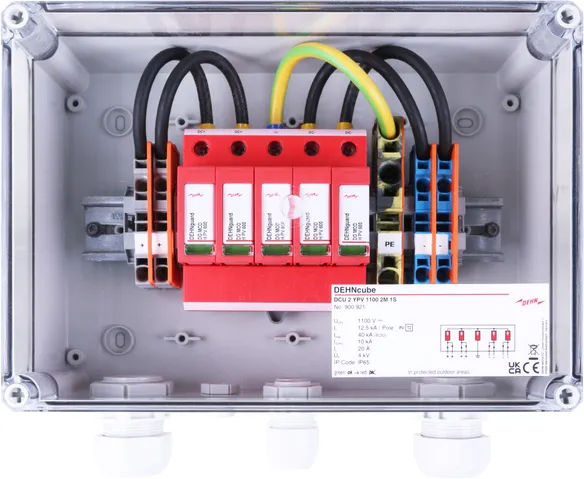

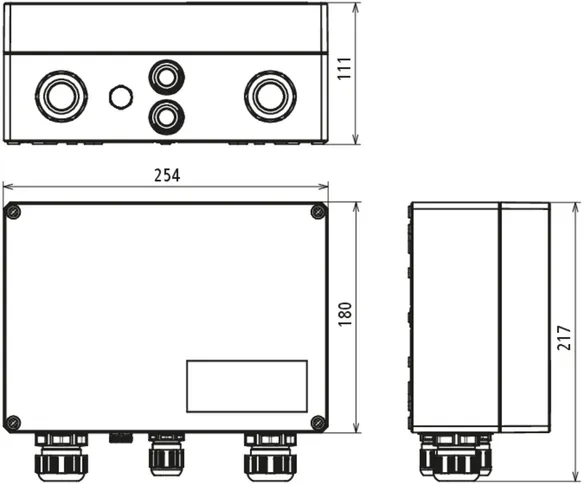

DEHNcube 2 YPV 1100 2M 1S

Generátor csatlakozó doboz PV-rendszerek számára 1100 V DC-ig két MPP-bemenet és egy-egy string védelmére.
Túlfeszültségvédelemmel és push-in kapcsokkal a be- és kimenet számára.

1 Termék

Cikkszám 900921 DCU 2 YPV 1100 2M 1S

GTIN 4013364492462, Vámtarifa szám (EU): 85372091, Bruttó súly: 2.14 kg, PU: 1.00 db.

Képek

További információ

CAD fájlok

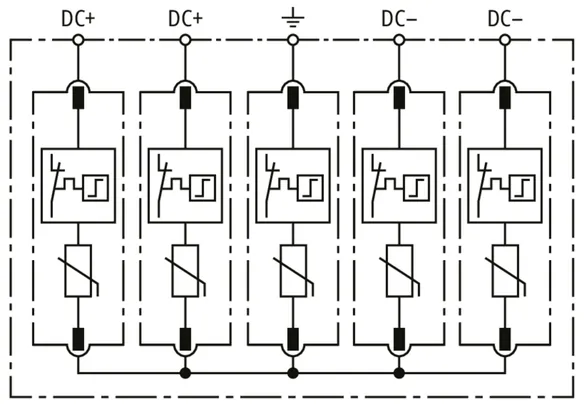

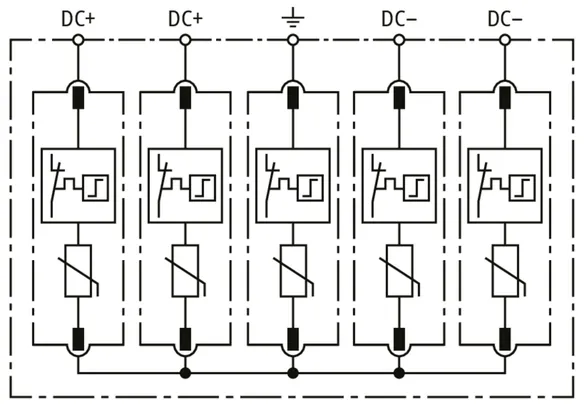

Generátor csatlakozó doboz DCU 2 YPV 1100 2M 1S
Generátor csatlakozó doboz 1100 V DC-ig
két MPP-bemenet és
egy-egy string védelmére IP65 védettséggel
Hibajelzés
Generátor csatlakozó doboz az DIN EN IEC 61439-2 szerint
Felhasználás az IEC 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1100 V DC
Névleges levezetési lökőáram: (8/20) 20 kA
Teljes levezetési áramimpulzus: (8/20) 40 kA
Védelmi feszültségszint: <= 4 kV
Zárlati szilárdság Iscpv: 10 kA
Méret: 180 x 182 x 111 mm
Kábelbevezetés: 2x 4-szeres csavarozás (2,5 mm² - 6 mm² PV-vezeték)
Kábelbevezetés: 2x M20 (16 mm²)

Gyártó: DEHN
Típus: DCU 2 YPV 1100 2M 1S
Cikksz.: 900921
vagy egyenértékű.

Műszaki adatok

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1100 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Védettség	IP 65

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1100 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Teljes levezetési áram (8/20 µs) (I_total )	40 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Névleges terhelőáram (I_L )	40 A
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-35 °C ... +60 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (9) (min.)	6 mm²
Csatlakozási keresztmetszet (9) (max.)	16 mm²tömör / 25 mm² finomsodrat
Csatlakozási keresztmetszet (DC+, DC-) (min.)	2,5 mm² finomsodrat
Csatlakozási keresztmetszet (DC+, DC-) (max.)	6 mm² finomsodrat
Beépítés helye	kültéri
Védettség	IP 65
Névleges szigetelési feszültség (DC) (U_i )	1500 V
Változat	nyomáskiegyenlítő elemmel
Takarófedél kivitel	átlátszó fedél termékcimkével
Tokozat színe	szürke
Kábelbemenetek száma	2x 4-szeres csavarozás
Kábelbevezetések száma	2x M20

A 900921 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900921 terméket hozzáadtuk a kosárhoz.

Webshop indítása

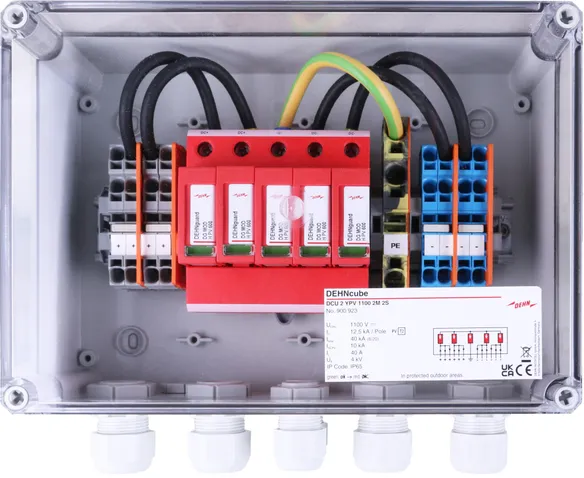

DEHNcube 2 YPV 1100 2M 2S

Generátor csatlakozó doboz PV-rendszerek számára 1100 V DC-ig két MPP-bemenet és két-két string védelmére.
Túlfeszültségvédelemmel és push-in kapcsokkal a be- és kimenet számára.

1 Termék

Cikkszám 900923 DCU 2 YPV 1100 2M 2S

GTIN 4013364492400, Vámtarifa szám (EU): 85372091, Bruttó súly: 2.21 kg, PU: 1.00 db.

Képek

További információ

CAD fájlok

Generátor csatlakozó doboz DCU 2 YPV 1100 2M 2S
Generátor csatlakozó doboz 1100 V DC-ig
két MPP-bemenet és
két-két string védelmére, IP65 védettséggel
Hibajelzés
Generátor csatlakozó doboz az DIN EN IEC 61439-2 szerint
Felhasználás az IEC 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1100 V DC
Névleges levezetési lökőáram: (8/20) 20 kA
Teljes levezetési áramimpulzus: (8/20) 40 kA
Védelmi feszültségszint: <= 4 kV
Zárlati szilárdság Iscpv: 10 kA

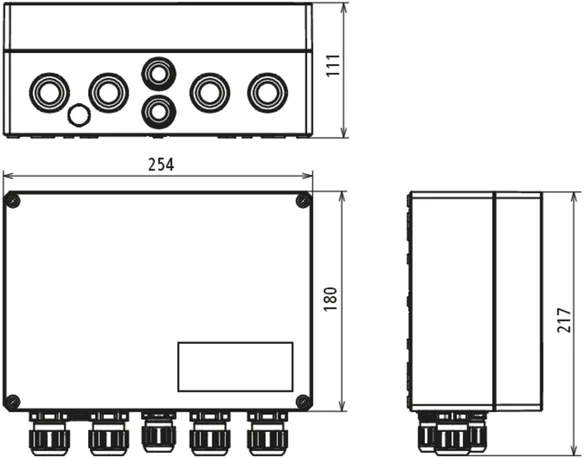

Méret: 180 x 182 x 111 mm
Kábelbevezetés: 4x 3-szoros csavarozás (2,5 mm² - 6 mm² PV-vezeték)
Kábelbevezetés: 2x M20 (16 mm²)

Gyártó: DEHN
Típus: DCU 2 YPV 1100 2M 2S
Cikksz.: 900923
vagy egyenértékű.

Műszaki adatok

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1100 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Védettség	IP 65

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1100 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Teljes levezetési áram (8/20 µs) (I_total )	40 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Névleges terhelőáram (I_L )	40 A
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-35 °C ... +60 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (9) (min.)	6 mm²
Csatlakozási keresztmetszet (9) (max.)	16 mm²tömör / 25 mm² finomsodrat
Csatlakozási keresztmetszet (DC+, DC-) (min.)	2,5 mm² finomsodrat
Csatlakozási keresztmetszet (DC+, DC-) (max.)	6 mm² finomsodrat
Beépítés helye	kültéri
Védettség	IP 65
Névleges szigetelési feszültség (DC) (U_i )	1500 V
Változat	nyomáskiegyenlítő elemmel
Takarófedél kivitel	átlátszó fedél termékcimkével
Tokozat színe	szürke
Kábelbemenetek száma	4x 3-szoros csavarozás
Kábelbevezetések száma	2x M20

A 900923 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900923 terméket hozzáadtuk a kosárhoz.

Webshop indítása

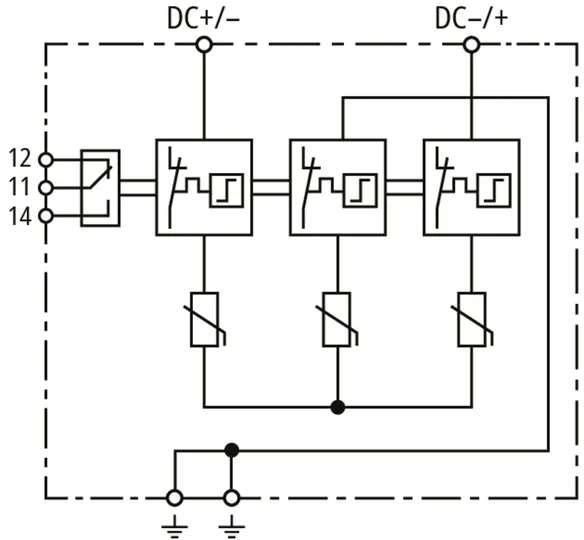

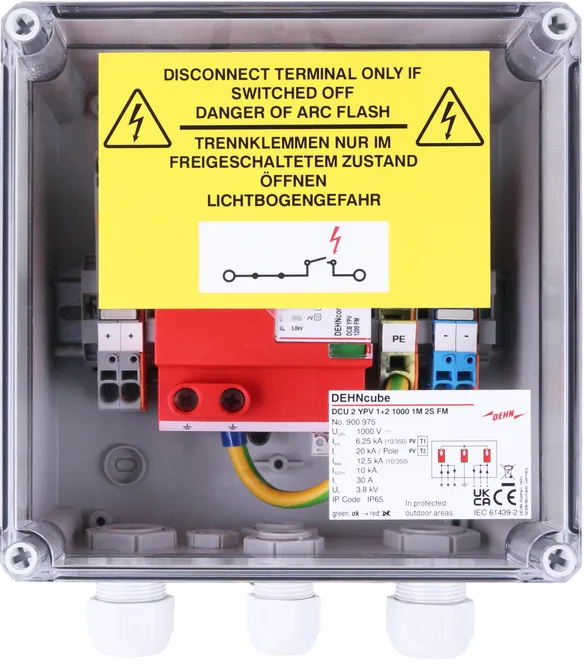

DEHNcube 2 YPV 1+2 1000 1M 2S FM

Generátor csatlakozó doboz PV-rendszer számára 1000 V DC-ig leválasztó kapcsokkal egy MPP-bemenet és két string védelmére.
Túlfeszültségvédelemmel és push-in kapcsokkal a be- és kimenet számára.

1 Termék

Cikkszám 900975 DCU 2 YPV 1+2 1000 1M 2S FM

GTIN 4013364520318, Vámtarifa szám (EU): 85371098, Bruttó súly: 1.85 kg, PU: 1.00 db.

Képek

További információ

CAD fájlok

GAK DCU 2 YPV 1+2 1000 1M 2S FM
Generátor csatlakozó doboz 1000 V DC-ig
egy MPP-bemenet és
két string védelmére, IP65 védettséggel
távjelző érintkezővel, hibajelzéssel
Generátor csatlakozó doboz az DIN EN IEC 61439-2 szerint
Felhasználás az IEC 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1000 V DC
Névleges levezetési lökőáram: (8/20) 20 kA
Teljes levezetési áramimpulzus: (8/20) 40 kA
Védelmi feszültségszint: <= 3,8 kV
Zárlati szilárdság Iscpv: 10 kA

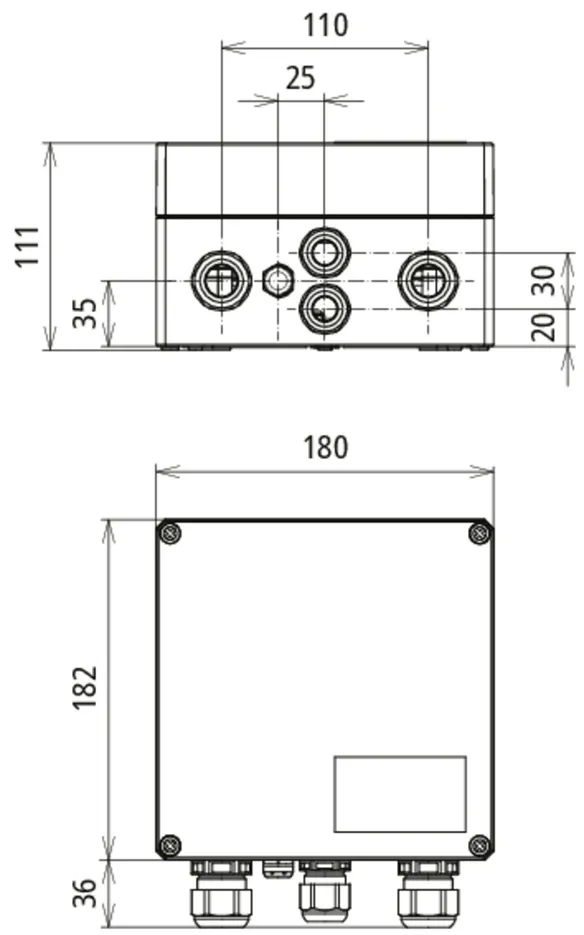

Méret: 182 x 180 x 111 mm
Kábelbevezetés: 2x 3-szoros csavarozás
(2,5 mm² - 6 mm² PV-vezeték)
Kábelbevezetés: 2x M20

Gyártó: DEHN
Típus: DCU 2 YPV 1+2 1000 1M 2S FM
Cikksz.: 900975
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Legnagyobb PV feszültség (U_CPV )	1000 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 3,8 kV
Védettség	IP 65

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Legnagyobb PV feszültség (U_CPV )	1000 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Teljes levezetési áram (8/20 µs) (I_total )	40 kA
Teljes levezetési áram (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Levezetési áramimpulzus (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Védelmi feszültségszint (U_P )	≤ 3,8 kV
Névleges terhelőáram (I_L )	30 A
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-35 °C ... +60 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (9) (min.)	2x 10 mm² / 1x 16 mm²
Csatlakozási keresztmetszet (9) (max.)	35 mm² sodrott / 25 mm² finomsodrat
Csatlakozási keresztmetszet (DC+, DC-) (min.)	2,5 mm² finomsodrat
Csatlakozási keresztmetszet (DC+, DC-) (max.)	6 mm² finomsodrat
Beépítés helye	kültéri
Védettség	IP 65
Névleges szigetelési feszültség (DC) (U_i )	1000 V
Változat	nyomáskiegyenlítő elemmel
Takarófedél kivitel	átlátszó fedél termékcimkével
Tokozat színe	szürke
Kábelbemenetek száma	2x 3-szoros csavarozás
Kábelbevezetések száma	2x M20
Jelzőérintkező / Érintkezőtípus	váltó
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm² tömör / finomsodrat

A 900975 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900975 terméket hozzáadtuk a kosárhoz.

Webshop indítása

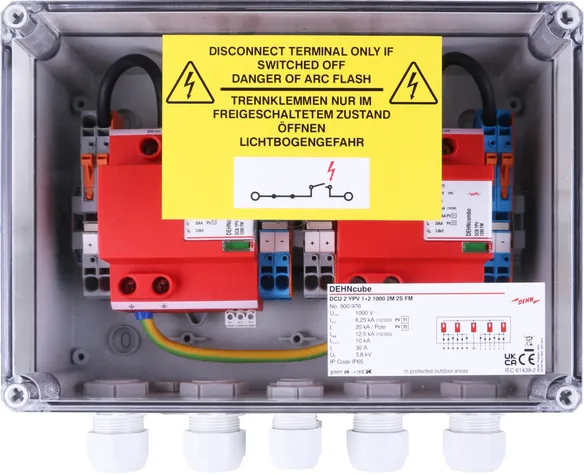

DEHNcube 2 YPV 1+2 1000 2M 2S FM

Generátor csatlakozó doboz PV-rendszerek számára 1000 V DC-ig leválasztó kapcsokkal két MPP-bemenet és két-két string védelmére.
Túlfeszültségvédelemmel és push-in kapcsokkal a be- és kimenet számára.

1 Termék

Cikkszám 900976 DCU 2 YPV 1+2 1000 2M 2S FM

GTIN 4013364520295, Vámtarifa szám (EU): 85371098, Bruttó súly: 2.69 kg, PU: 1.00 db.

Képek

További információ

CAD fájlok

Generátor csatlakozó doboz DCU 2 YPV 1+2 1000 2M 2S FM
Generátor csatlakozó doboz 1000 V DC-ig
két MPP-bemenet és
két-két string védelmére, IP65 védettséggel
távjelző érintkezővel, hibajelzéssel
Generátor csatlakozó doboz az DIN EN IEC 61439-2 szerint
Felhasználás az IEC 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1100 V DC
Névleges levezetési lökőáram: (8/20) 20 kA
Teljes levezetési áramimpulzus: (8/20) 40 kA
Védelmi feszültségszint: <= 3,8 kV
Zárlati szilárdság Iscpv: 10 kA

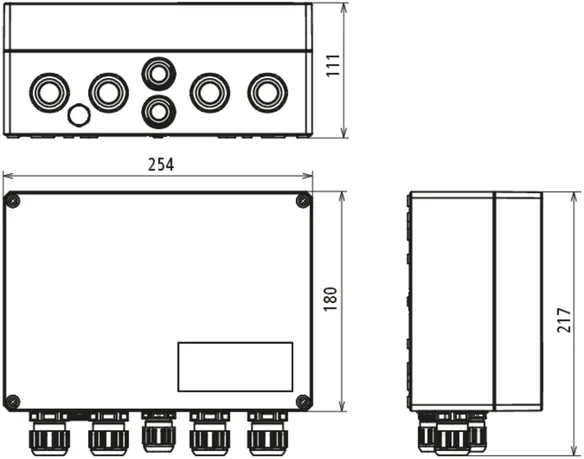

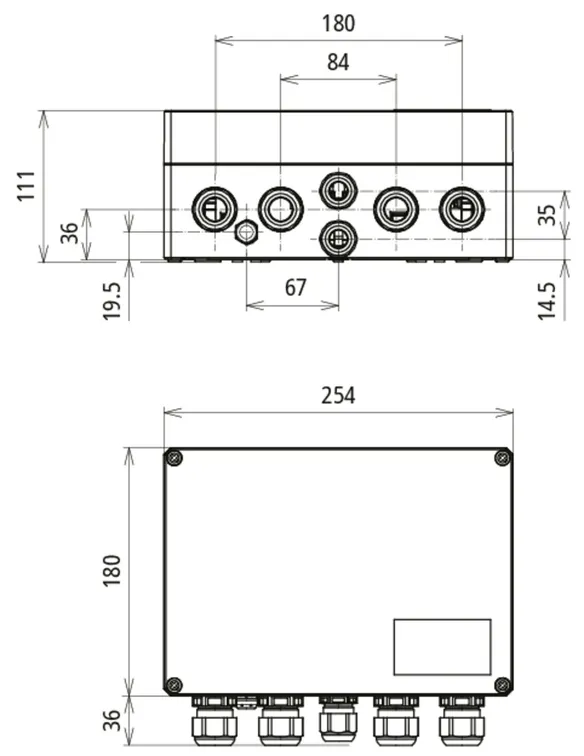

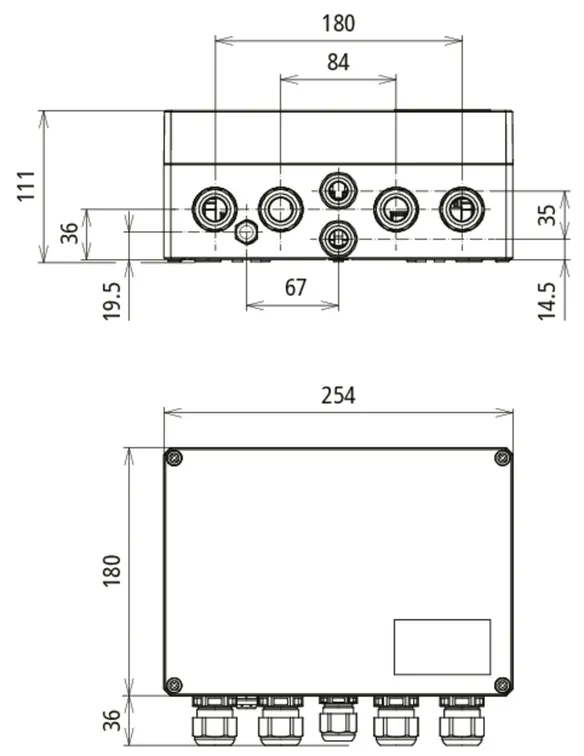

Méret: 254 x 180 x 111 mm
Kábelbevezetés: 4x 3-szoros csavarozás
(2,5 mm² - 6 mm² PV-vezeték)
Kábelbevezetés: 2x M20

Gyártó: DEHN
Típus: DCU 2 YPV 1+2 1000 2M 2S FM
Cikksz.: 900976
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Legnagyobb PV feszültség (U_CPV )	1000 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 3,8 kV
Védettség	IP 65

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Legnagyobb PV feszültség (U_CPV )	1000 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Teljes levezetési áram (8/20 µs) (I_total )	40 kA
Teljes levezetési áram (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Levezetési áramimpulzus (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Védelmi feszültségszint (U_P )	≤ 3,8 kV
Névleges terhelőáram (I_L )	30 A
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-35 °C ... +60 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (9) (min.)	2x 10 mm² / 1x 16 mm²
Csatlakozási keresztmetszet (9) (max.)	35 mm² sodrott / 25 mm² finomsodrat
Csatlakozási keresztmetszet (DC+, DC-) (min.)	2,5 mm²finomsodrat
Csatlakozási keresztmetszet (DC+, DC-) (max.)	6 mm²finomsodrat
Beépítés helye	kültéri
Védettség	IP 65
Névleges szigetelési feszültség (DC) (U_i )	1000 V
Változat	nyomáskiegyenlítő elemmel
Takarófedél kivitel	átlátszó fedél termékcimkével
Tokozat színe	szürke
Kábelbemenetek száma	4x 3-szoros csavarozás
Kábelbevezetések száma	2x M20
Jelzőérintkező / Érintkezőtípus	váltó
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm² tömör / finomsodrat

A 900976 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900976 terméket hozzáadtuk a kosárhoz.

Webshop indítása

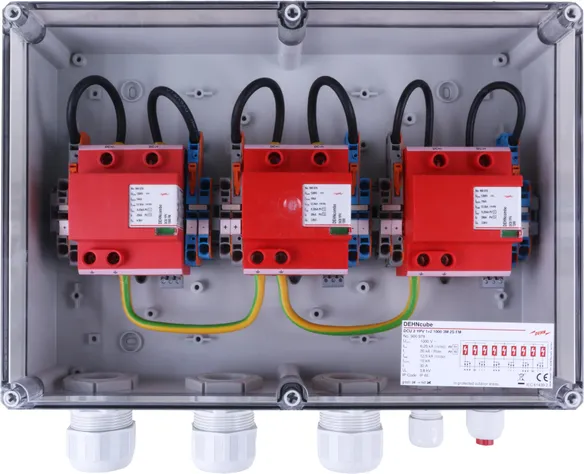

DEHNcube 2 YPV 1+2 1000 3M 2S FM

Generátor csatlakozó doboz PV-rendszerek számára 1000 V DC-ig leválasztó kapcsokkal három MPP-bemenet és két-két string védelmére.
Túlfeszültségvédelemmel és push-in kapcsokkal a be- és kimenet számára.

1 Termék

Cikkszám 900978 DCU 2 YPV 1+2 1000 3M 2S FM

GTIN 4013364534766, Vámtarifa szám (EU): 85372091, Bruttó súly: 3.58 kg, PU: 1.00 db.

Képek

További információ

GAK DCU 2 YPV 1+2 1000 3M 2S FM
Generátor csatlakozó doboz 1000 V DC-ig
három MPP-bemenet és és
két-két string védelmére, IP65 védettséggel
távjelző érintkezővel, hibajelzéssel
Generátor csatlakozó doboz az DIN EN IEC 61439-2 szerint
Felhasználás az IEC 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1000 V DC
In: (8/20) 20 kA / pol
Iösszesen: (10/350) 12,5 kA
Up: <= 3,8 kV
Zárlati szilárdság Iscpv: 10 kA

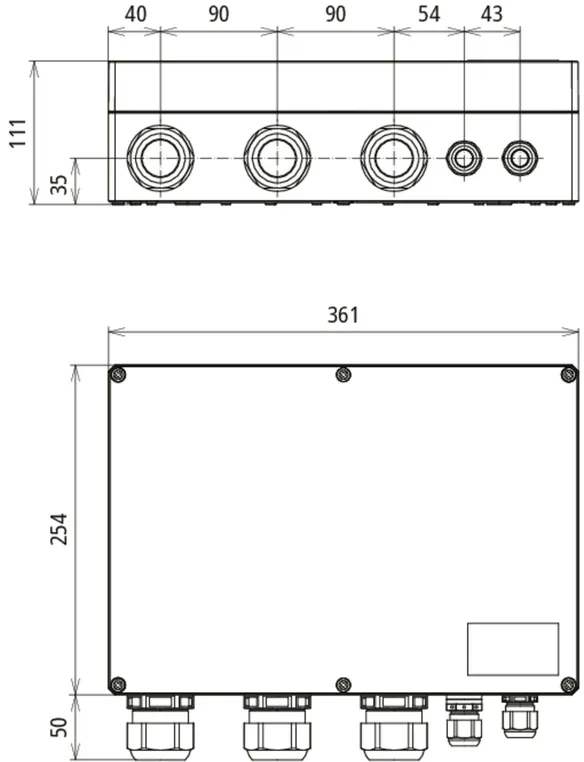

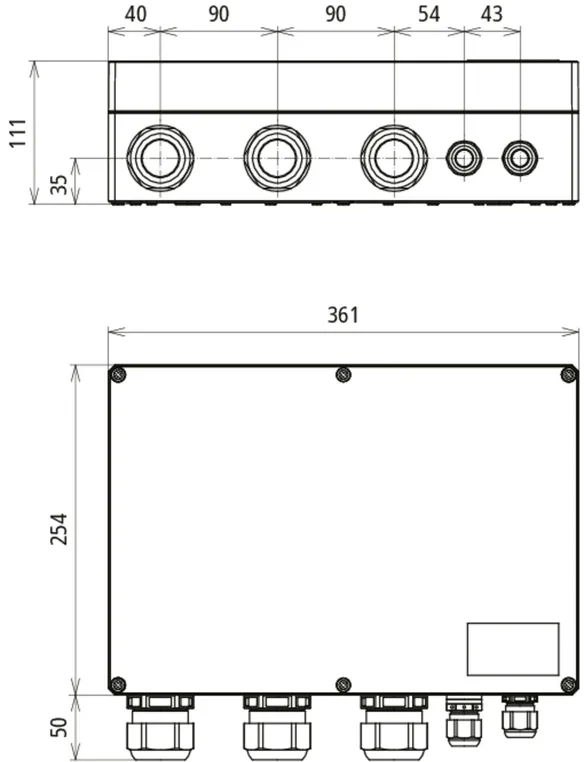

Méret: 361 x 254 x 111 mm
Kábelbevezetés: 3 db. 6-szoros csavarozás
(2,5 mm² - 6 mm² PV-vezeték)
Kábelbevezetés: 2x M20

Gyártó: DEHN
Típus: DCU 2 YPV 1+2 1000 3M 2S FM
Cikksz.: 900978
vagy egyenértékű.

Műszaki adatok

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Legnagyobb PV feszültség (U_CPV )	1000 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 3,8 kV
Védettség	IP 65

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Legnagyobb PV feszültség (U_CPV )	1000 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Teljes levezetési áram (8/20 µs) (I_total )	40 kA
Teljes levezetési áram (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Levezetési áramimpulzus (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Védelmi feszültségszint (U_P )	≤ 3,8 kV
Névleges terhelőáram (I_L )	30 A
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-35 °C ... +60 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (9) (min.)	2x 10 mm² / 1x 16 mm²
Csatlakozási keresztmetszet (9) (max.)	35 mm² sodrott / 25 mm² finomsodrat
Csatlakozási keresztmetszet (DC+, DC-) (min.)	2,5 mm²finomsodrat
Csatlakozási keresztmetszet (DC+, DC-) (max.)	6 mm²finomsodrat
Beépítés helye	kültéri
Védettség	IP 65
Névleges szigetelési feszültség (DC) (U_i )	1000 V
Változat	nyomáskiegyenlítő elemmel
Takarófedél kivitel	átlátszó fedél termékcimkével
Tokozat színe	szürke
Kábelbemenetek száma	3 db. 6-szoros csavarozás
Kábelbevezetések száma	2x M20
Jelzőérintkező / Érintkezőtípus	váltó
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm² tömör / finomsodrat

A 900978 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900978 terméket hozzáadtuk a kosárhoz.

Webshop indítása

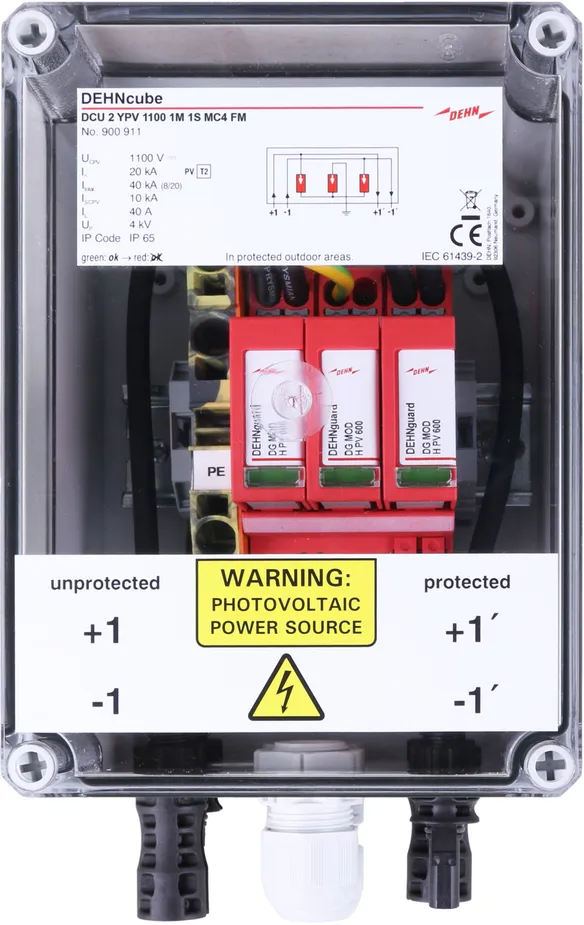

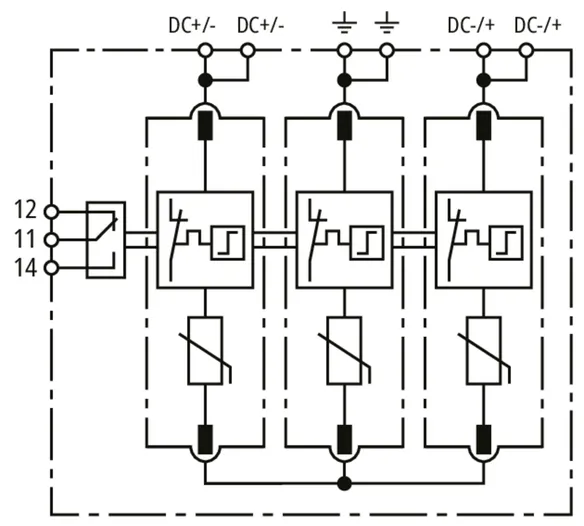

DEHNcube 2 YPV 1100 1M 1S MC4 FM

Generátor csatlakozó doboz PV-rendszer számára 1100 V DC-ig egy MPP-bemenet és egy string védelmére.

1 Termék

Cikkszám 900911 DCU 2 YPV 1100 1M 1S MC4 FM

GTIN 4013364529182, Vámtarifa szám (EU): 85372091, Bruttó súly: 1027.00 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

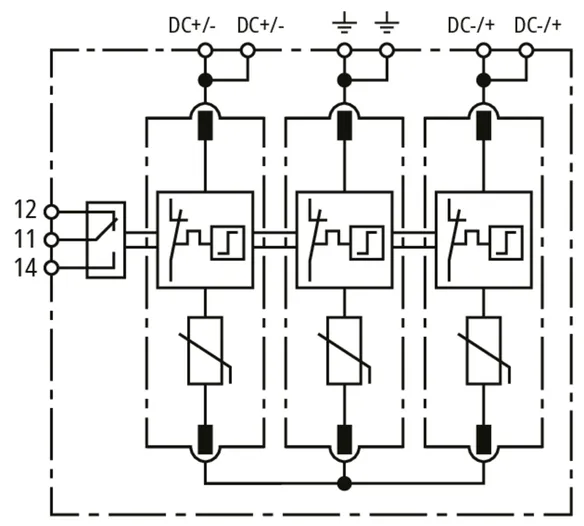

GAK DCU 2 YPV 1100 1M 1S MC4 FM
Generátor csatlakozó doboz 1100 V DC-ig
egy MPP-bemenet és
egy string védelmére, IP65 védettséggel
távjelző érintkezővel, hibajelzéssel
Generátor csatlakozó doboz az DIN EN IEC 61439-2 szerint
Felhasználás az IEC 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1100 V DC
Névleges levezetési lökőáram: (8/20) 20 kA
Teljes levezetési áramimpulzus: (8/20) 40 kA
Védelmi feszültségszint: <= 4 kV
Zárlati szilárdság Iscpv: 10 kA

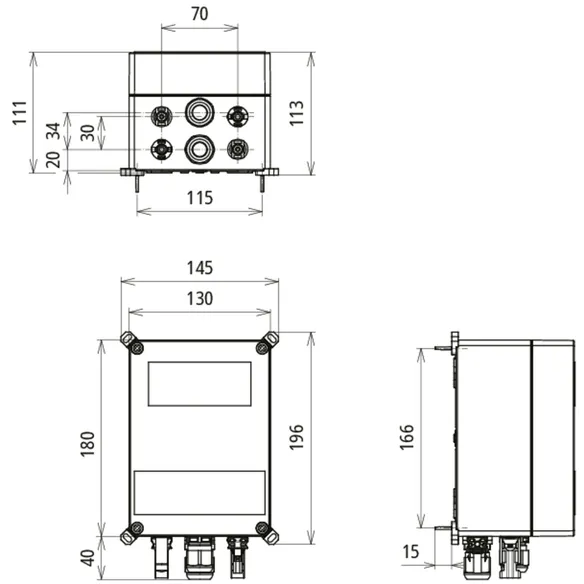

Méret: 180 x 130 x 111 mm
Csatlakozás módja: eredeti MC4 dugaszcsatlakozás

Gyártó: DEHN
Típus: DCU 2 YPV 1100 1M 1S MC4 FM
Cikksz.: 900911
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1100 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Védettség	IP 65

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1100 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Teljes levezetési áram (8/20 µs) (I_total )	40 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Névleges terhelőáram (I_L )	40 A
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-35 °C ... +60 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (9) (min.)	6 mm²
Csatlakozási keresztmetszet (9) (max.)	16 mm² tömör / 25 mm² finomsodrat
Csatlakozási keresztmetszet MC4 összekötő számára (DC+, DC-) (min.)	2,5 mm² finomsodrat
Csatlakozási keresztmetszet MC4 összekötő számára (DC+, DC-) (max.)	10 mm² finomsodrat
Beépítés helye	beltéri
Védettség	IP 65
Névleges szigetelési feszültség (DC) (U_i )	1500 V
Változat	Nyomáskiegyenlítő elemmel
Takarófedél kivitel	Átlátszó fedél termékjelöléssel
Tokozat színe	szürke
Kábelbemenetek száma	2 db. eredeti MC4 dugasz (PV-ADS4-EVO 2A), 2x eredeti MC4 aljzat (PV-ADB4-EVO 2A)
Kábelbevezetések száma	2x M20
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm² tömör / finomsodrat

A 900911 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900911 terméket hozzáadtuk a kosárhoz.

Webshop indítása

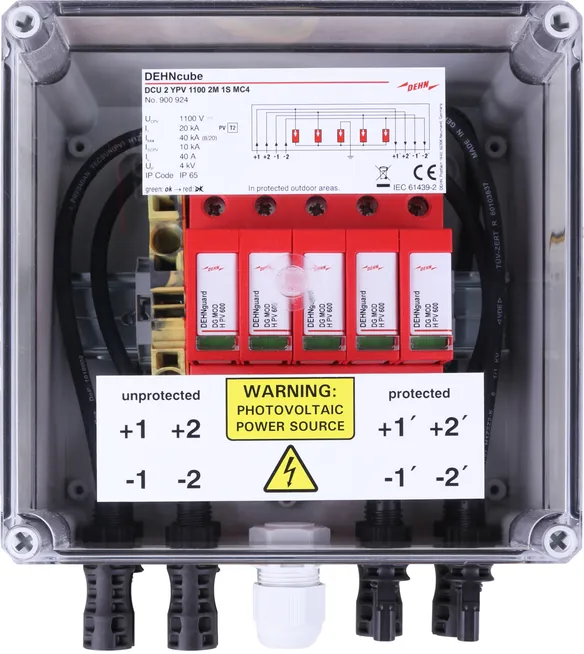

DEHNcube 2 YPV 1100 2M 1S MC4

Generátor csatlakozó doboz PV-rendszerek számára 1100 V DC-ig két MPP-bemenet és egy-egy string védelmére.

1 Termék

Cikkszám 900924 DCU 2 YPV 1100 2M 1S MC4

GTIN 4013364529205, Vámtarifa szám (EU): 85372091, Bruttó súly: 1963.00 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

GAK DCU 2 YPV 1100 2M 1S MC4
Generátor csatlakozó doboz 1100 V DC-ig
két MPP-bemenet és
egy string védelmére, IP65 védettséggel
Hibajelzés
Generátor csatlakozó doboz az DIN EN IEC 61439-2 szerint
Felhasználás az IEC 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1100 V DC
Névleges levezetési lökőáram: (8/20) 20 kA
Teljes levezetési áramimpulzus: (8/20) 40 kA
Védelmi feszültségszint: <= 4 kV
Zárlati szilárdság Iscpv: 10 kA

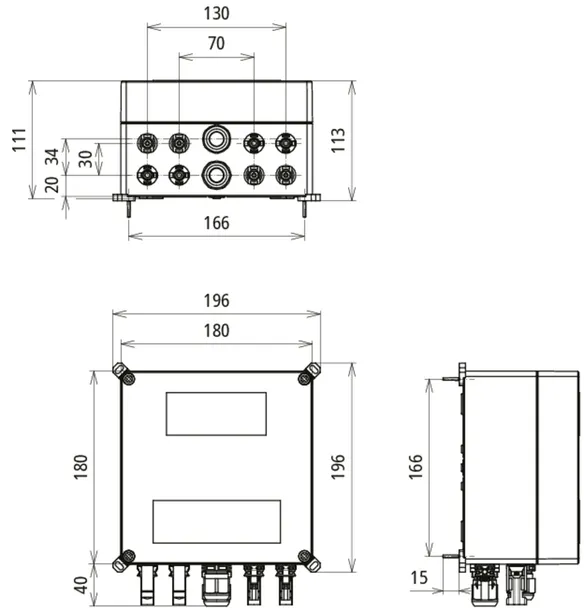

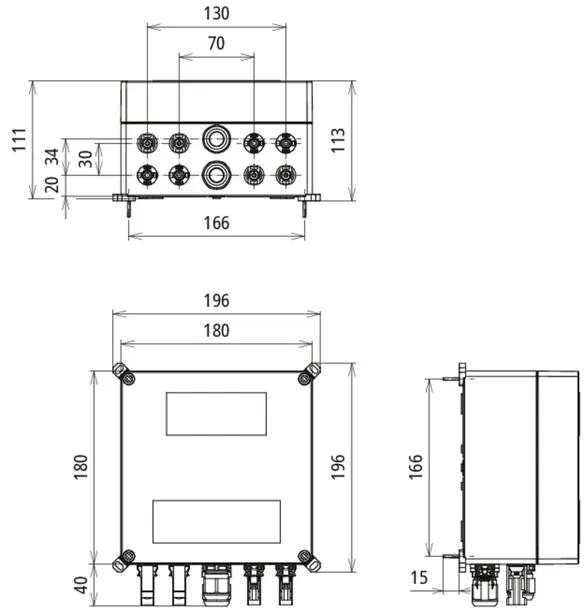

Méret: 180 x 180 x 111 mm
Csatlakozás módja: eredeti MC4 dugaszcsatlakozás

Gyártó: DEHN
Típus: DCU 2 YPV 1100 2M 1S MC4
Cikksz.: 900924
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1100 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Védettség	IP 65

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1100 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Teljes levezetési áram (8/20 µs) (I_total )	40 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Névleges terhelőáram (I_L )	40 A
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-35 °C ... +50 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (9) (min.)	6 mm²
Csatlakozási keresztmetszet (9) (max.)	16 mm²tömör / 25 mm²finomsodrat
Csatlakozási keresztmetszet MC4 összekötő számára (DC+, DC-) (min.)	2,5 mm²finomsodrat
Csatlakozási keresztmetszet MC4 összekötő számára (DC+, DC-) (max.)	10 mm²finomsodrat
Beépítés helye	kültéri
Védettség	IP 65
Névleges szigetelési feszültség (DC) (U_i )	1500 V
Változat	nyomáskiegyenlítő elemmel
Takarófedél kivitel	átlátszó fedél termékcimkével
Tokozat színe	szürke
Kábelbemenetek száma	2 db. eredeti MC4 dugasz (PV-ADS4-EVO 2A), 2x eredeti MC4 aljzat (PV-ADB4-EVO 2A)
Kábelbevezetések száma	2x M20

A 900924 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900924 terméket hozzáadtuk a kosárhoz.

Webshop indítása

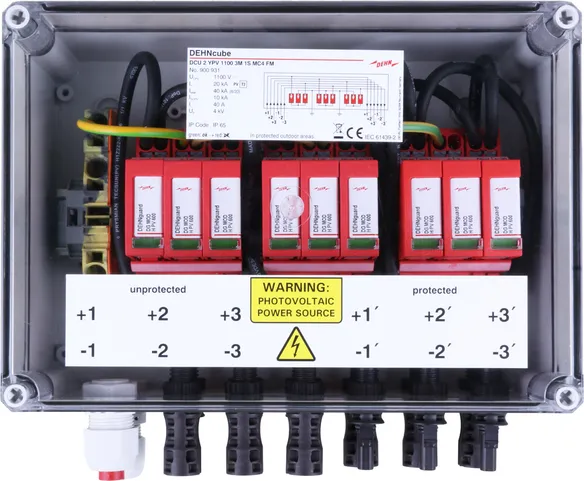

DEHNcube 2 YPV 1100 3M 1S MC4 FM

Generátor csatlakozó doboz PV-rendszerek számára 1100 V DC-ig három MPP-bemenet és egy-egy string védelmére.

1 Termék

Cikkszám 900931 DCU 2 YPV 1100 3M 1S MC4 FM

GTIN 4013364534742, Vámtarifa szám (EU): 85372091, Bruttó súly: 2.24 kg, PU: 1.00 db.

Képek

További információ

GAK DCU 2 YPV 1100 3M 1S MC4 FM
Generátor csatlakozó doboz 1100 V DC-ig
három MPP-bemenet és
egy string védelmére, IP65 védettséggel
távjelző érintkezővel, hibajelzéssel
Generátor csatlakozó doboz az DIN EN IEC 61439-2 szerint
Felhasználás az IEC 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1100 V DC
In: (8/20) 20 kA / pol
Iösszesen: (8/20) 40 kA
Up: <= 4 kV
Zárlati szilárdság Iscpv: 10 kA

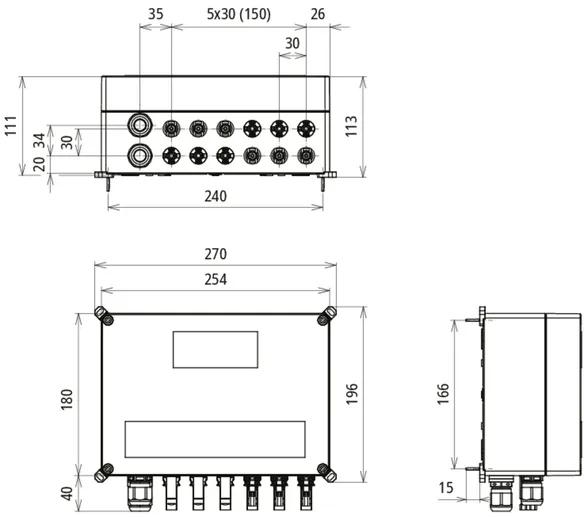

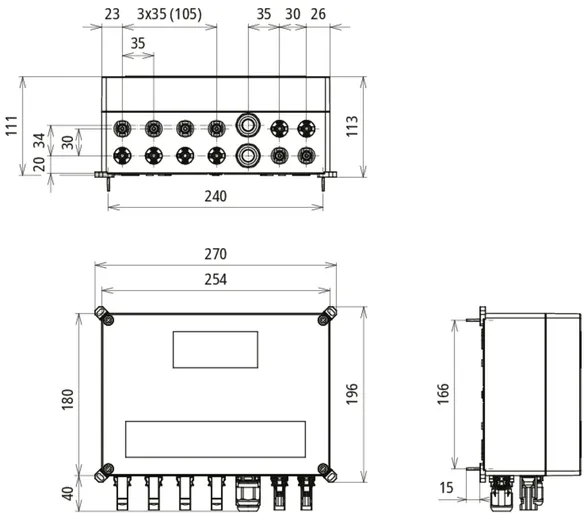

Méret: 254 x 180 x 111 mm
Csatlakozás módja: eredeti MC4 dugaszcsatlakozás

Gyártó: DEHN
Típus: DCU 2 YPV 1100 3M 1S MC4 FM
Cikksz.: 900931
vagy egyenértékű.

Műszaki adatok

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1100 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Védettség	IP 65

SPD az EN 61643-31 / ... szerint IEC 61643-31	2. típus / Class II
Legnagyobb PV feszültség (U_CPV )	1100 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Teljes levezetési áram (8/20 µs) (I_total )	40 kA
Névleges levezetési lökőáram (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Névleges terhelőáram (I_L )	40 A
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-35 °C ... +50 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (9) (min.)	6 mm²
Csatlakozási keresztmetszet (9) (max.)	16 mm²tömör / 25 mm²finomsodrat
Csatlakozási keresztmetszet MC4 összekötő számára (DC+, DC-) (min.)	2,5 mm²finomsodrat
Csatlakozási keresztmetszet MC4 összekötő számára (DC+, DC-) (max.)	10 mm²finomsodrat
Beépítés helye	kültéri
Védettség	IP 65
Névleges szigetelési feszültség (DC) (U_i )	1500 V
Változat	nyomáskiegyenlítő elemmel
Takarófedél kivitel	átlátszó fedél termékcimkével
Tokozat színe	szürke
Kábelbemenetek száma	6 db. eredeti MC4 dugasz (PV-ADS4-EVO 2A), 6x eredeti MC4 aljzat (PV-ADB4-EVO 2A)
Kábelbevezetések száma	2x M20

A 900931 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900931 terméket hozzáadtuk a kosárhoz.

Webshop indítása

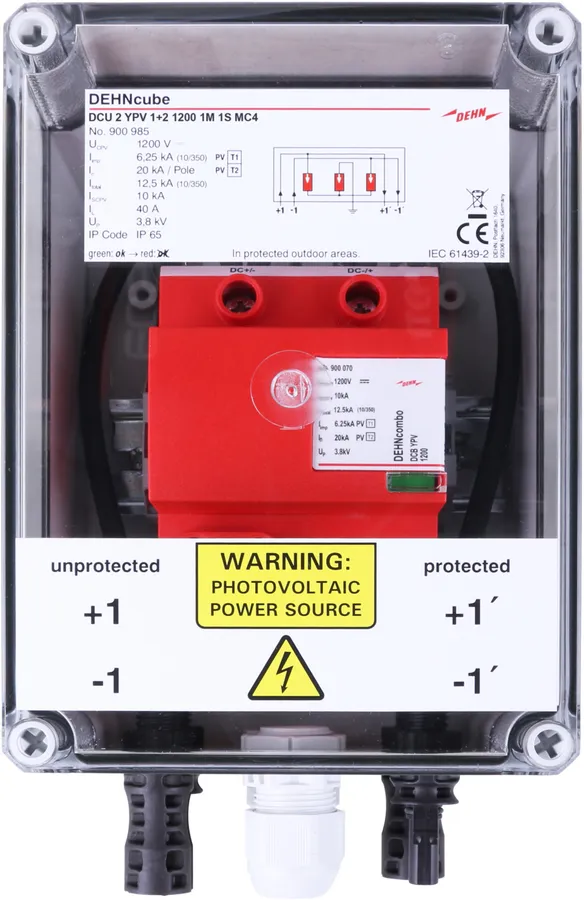

DEHNcube 2 YPV 1+2 1200 1M 1S MC4

Generátor csatlakozó doboz PV-rendszer számára 1200 V DC-ig egy MPP-bemenet és egy string védelmére.

1 Termék

Cikkszám 900985 DCU 2 YPV 1+2 1200 1M 1S MC4

GTIN 4013364529199, Vámtarifa szám (EU): 85372091, Bruttó súly: 1169.00 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

GAK DCU 2 YPV 1+2 1200 1M 1S MC4
Generátor csatlakozó doboz 1200 V DC-ig
egy MPP-bemenet és
egy string védelmére, IP65 védettséggel
Hibajelzés
Generátor csatlakozó doboz az DIN EN IEC 61439-2 szerint
Felhasználás az IEC 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1200 V DC
In: (8/20) 20 kA / pol
Iösszesen: (10/350) 12,5 kA
Up: <= 3,8 kV
Zárlati szilárdság Iscpv: 10 kA
Méret: 180 x 130 x 111 mm
Csatlakozás módja: eredeti MC4 dugaszcsatlakozás

Gyártó: DEHN
Típus: DCU 2 YPV 1+2 1200 1M 1S MC4
Cikksz.: 900985
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Védelmi feszültségszint (U_P )	< 3,8 kV
Védettség	IP 65

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Legnagyobb PV-feszültség [DC+ -> DC-] (U_CPV )	1200 V
Legnagyobb PV-feszültség [DC+/DC- -> PE] (U_CPV )	1200 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Teljes levezetési áram (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Teljes levezetési áram (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) (I_max )	40 kA
Levezetési áramimpulzus (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Védelmi feszültségszint (U_P )	< 3,8 kV
Névleges terhelőáram (I_L )	40 A
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-35 °C ... +60 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (9) (min.)	2x 10 mm² / 1x 16 mm²
Csatlakozási keresztmetszet (9) (max.)	35 mm²sodrott / 25 mm² finomsodrat
Csatlakozási keresztmetszet MC4 összekötő számára (DC+, DC-) (min.)	2,5 mm²finomsodrat
Csatlakozási keresztmetszet MC4 összekötő számára (DC+, DC-) (max.)	10 mm² finomsodrat
Beépítés helye	Innenraum
Védettség	IP 65
Névleges szigetelési feszültség (DC) (U_i )	1500 V
Változat	Nyomáskiegyenlítő elemmel
Takarófedél kivitel	Átlátszó fedél termékjelöléssel
Tokozat színe	szürke
Kábelbemenetek száma	2 db. eredeti MC4 dugasz (PV-ADS4-EVO 2A), 2x eredeti MC4 aljzat (PV-ADB4-EVO 2A)
Kábelbevezetések száma	2x M20

A 900985 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900985 terméket hozzáadtuk a kosárhoz.

Webshop indítása

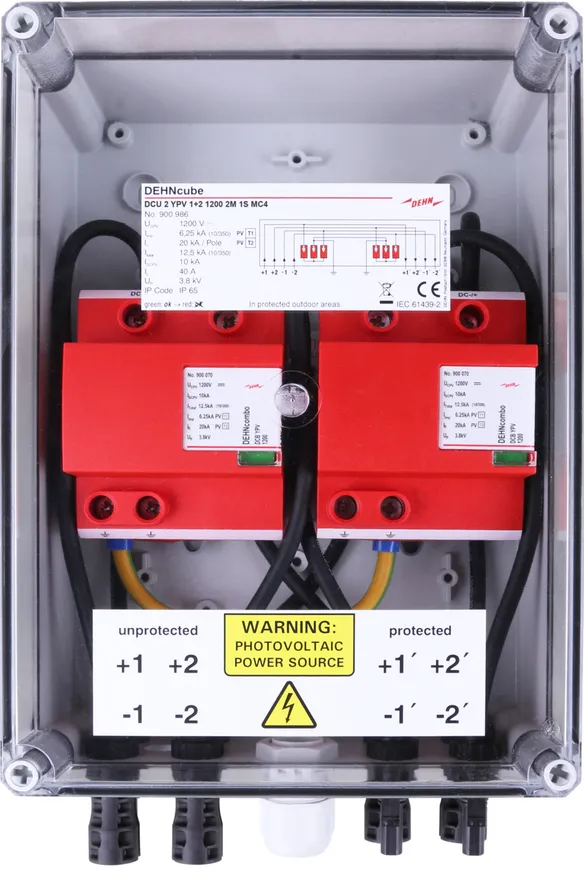

DEHNcube 2 YPV 1+2 1200 2M 1S MC4

Generátor csatlakozó doboz PV-rendszerek számára 1200 V DC-ig két MPP-bemenet és egy-egy string védelmére.

1 Termék

Cikkszám 900986 DCU 2 YPV 1+2 1200 2M 1S MC4

GTIN 4013364529212, Vámtarifa szám (EU): 85372091, Bruttó súly: 2.76 kg, PU: 1.00 db.

Képek

További információ

CAD fájlok

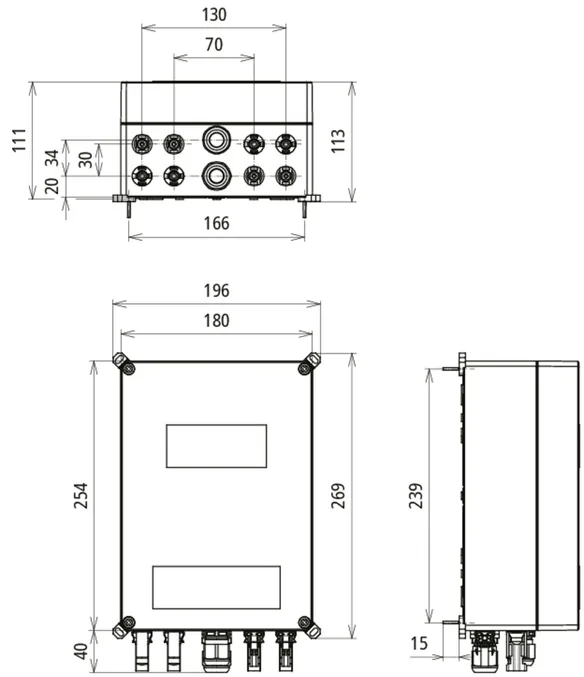

GAK DCU 2 YPV 1+2 1200 2M 1S MC4
Generátor csatlakozó doboz 1200 V DC-ig
két MPP-bemenet és
egy string védelmére, IP65 védettséggel
Hibajelzés
Generátor csatlakozó doboz az DIN EN IEC 61439-2 szerint
Felhasználás az IEC 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1200 V DC
In: (8/20) 20 kA / pol
Iösszesen: (10/350) 12,5 kA
Up: <= 3,8 kV
Zárlati szilárdság Iscpv: 10 kA

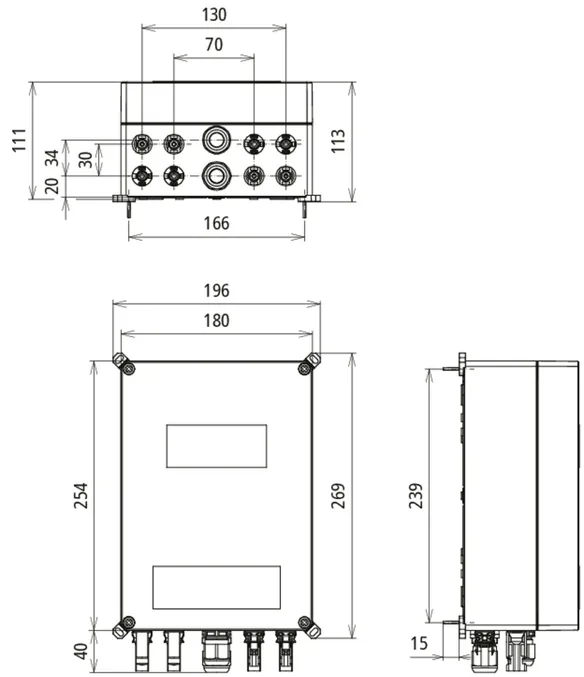

Méret: 254 x 180 x 111 mm
Csatlakozás módja: eredeti MC4 dugaszcsatlakozás

Gyártó: DEHN
Típus: DCU 2 YPV 1+2 1200 2M 1S MC4
Cikksz.: 900986
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Védelmi feszültségszint (U_P )	< 3,8 kV
Védettség	IP 65

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Legnagyobb PV-feszültség [DC+ -> DC-] (U_CPV )	1200 V
Legnagyobb PV-feszültség [DC+/DC- -> PE] (U_CPV )	1200 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Teljes levezetési áram (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Teljes levezetési áram (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) (I_max )	40 kA
Levezetési áramimpulzus (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Védelmi feszültségszint (U_P )	< 3,8 kV
Névleges terhelőáram (I_L )	40 A
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-35 °C ... +60 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (9) (min.)	2x 10 mm² / 1x 16 mm²
Csatlakozási keresztmetszet (9) (max.)	35 mm² sodrott / 25 mm²finomsodrat
Csatlakozási keresztmetszet MC4 összekötő számára (DC+, DC-) (min.)	2,5 mm²finomsodrat
Csatlakozási keresztmetszet MC4 összekötő számára (DC+, DC-) (max.)	10 mm²finomsodrat
Beépítés helye	Innenraum
Védettség	IP 65
Névleges szigetelési feszültség (DC) (U_i )	1500 V
Változat	Nyomáskiegyenlítő elemmel
Takarófedél kivitel	Átlátszó fedél termékjelöléssel
Tokozat színe	szürke
Kábelbemenetek száma	4 db. eredeti MC4 dugasz (PV-ADS4-EVO 2A), 4x eredeti MC4 aljzat (PV-ADB4-EVO 2A)
Kábelbevezetések száma	2x M20

A 900986 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900986 terméket hozzáadtuk a kosárhoz.

Webshop indítása

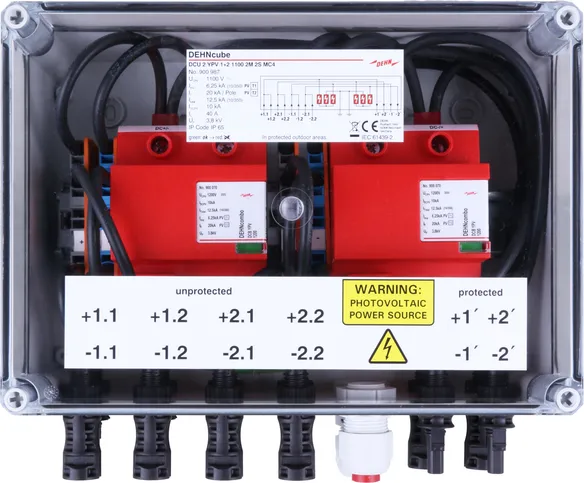

DEHNcube 2 YPV 1+2 1200 2M 2S MC4

Generátor csatlakozó doboz PV-rendszerek számára 1200 V DC-ig két MPP-bemenet és két-két string védelmére.

1 Termék

Cikkszám 900987 DCU 2 YPV 1+2 1200 2M 2S MC4

GTIN 4013364534735, Vámtarifa szám (EU): 85372091, Bruttó súly: 2.31 kg, PU: 1.00 db.

Képek

További információ

GAK DCU 2 YPV 1+2 1200 2M 2S MC4
Generátor csatlakozó doboz 1200 V DC-ig
két MPP-bemenet és
két-két string védelmére, IP65 védettséggel
Hibajelzés
Generátor csatlakozó doboz az DIN EN IEC 61439-2 szerint
Felhasználás az IEC 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1200 V DC
In: (8/20) 20 kA / pol
Iösszesen: (10/350) 12,5 kA
Up: <= 3,8 kV
Zárlati szilárdság Iscpv: 10 kA

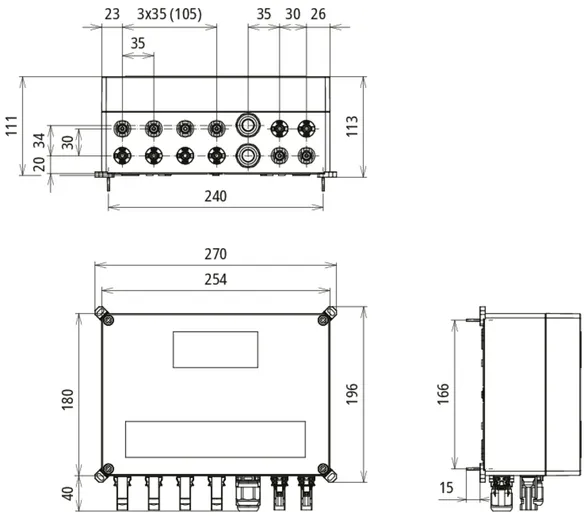

Méret: 254 x 180 x 111 mm
Csatlakozás módja: eredeti MC4 dugaszcsatlakozás

Gyártó: DEHN
Típus: DCU 2 YPV 1+2 1200 2M 2S MC4
Cikksz.: 900987
vagy egyenértékű.

Műszaki adatok

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Védelmi feszültségszint (U_P )	< 3,8 kV
Védettség	IP 65

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Legnagyobb PV-feszültség [DC+ -> DC-] (U_CPV )	1200 V
Legnagyobb PV-feszültség [DC+/DC- -> PE] (U_CPV )	1200 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Teljes levezetési áram (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Teljes levezetési áram (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) (I_max )	40 kA
Levezetési áramimpulzus (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Védelmi feszültségszint (U_P )	< 3,8 kV
Névleges terhelőáram (I_L )	40 A
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-35 °C ... +60 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (9) (min.)	2x 10 mm² / 1x 16 mm²
Csatlakozási keresztmetszet (9) (max.)	35 mm² sodrott / 25 mm²finomsodrat
Csatlakozási keresztmetszet MC4 összekötő számára (DC+, DC-) (min.)	2,5 mm²finomsodrat
Csatlakozási keresztmetszet MC4 összekötő számára (DC+, DC-) (max.)	10 mm²finomsodrat
Beépítés helye	Innenraum
Védettség	IP 65
Névleges szigetelési feszültség (DC) (U_i )	1500 V
Változat	Nyomáskiegyenlítő elemmel
Takarófedél kivitel	Átlátszó fedél termékjelöléssel
Tokozat színe	szürke
Kábelbemenetek száma	6 db. eredeti MC4 dugasz (PV-ADS4-EVO 2A), 6x eredeti MC4 aljzat (PV-ADB4-EVO 2A)
Kábelbevezetések száma	2x M20

A 900987 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900987 terméket hozzáadtuk a kosárhoz.

Webshop indítása

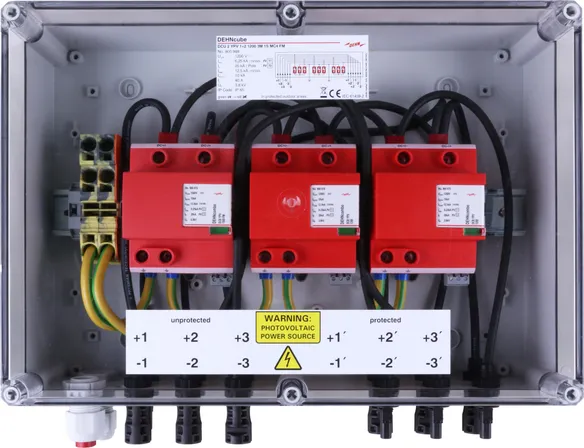

DEHNcube 2 YPV 1+2 1200 3M 1S MC4

Generátor csatlakozó doboz PV-rendszerek számára 1200 V DC-ig három MPP-bemenet és egy-egy string védelmére.

1 Termék

Cikkszám 900988 DCU 2 YPV 1+2 1200 3M 1S MC4 FM

GTIN 4013364534759, Vámtarifa szám (EU): 85372091, Bruttó súly: 3.70 kg, PU: 1.00 db.

Képek

További információ

GAK DCU 2 YPV 1200 3M 1S MC4 FM
Generátor csatlakozó doboz 1200 V DC-ig
három MPP-bemenet és
egy string védelmére, IP65 védettséggel
távjelző érintkezővel, hibajelzéssel
Generátor csatlakozó doboz az DIN EN IEC 61439-2 szerint
Felhasználás az IEC 60364-7-712 szabvány szerint
Legnagyobb PV feszültség: <= 1200 V DC
In: (8/20) 20 kA / pol
Iösszesen: (10/350) 12,5 kA
Up: <= 3,8 kV
Zárlati szilárdság Iscpv: 10 kA
Méret: 361 x 254 x 111 mm
Csatlakozás módja: eredeti MC4 dugaszcsatlakozás

Gyártó: DEHN
Típus: DCU 2 YPV 1+2 1200 3M 1S MC4 FM
Cikksz.: 900988
vagy egyenértékű.

Műszaki adatok

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Védelmi feszültségszint (U_P )	< 3,8 kV
Védettség	IP 65

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Legnagyobb PV-feszültség [DC+ -> DC-] (U_CPV )	1200 V
Legnagyobb PV-feszültség [DC+/DC- -> PE] (U_CPV )	1200 V
Rövidzárlati árammegszakító képesség (I_SCPV) (I_SCPV )	10 kA
Teljes levezetési áram (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Teljes levezetési áram (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) (I_max )	40 kA
Levezetési áramimpulzus (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Védelmi feszültségszint (U_P )	< 3,8 kV
Névleges terhelőáram (I_L )	40 A
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-35 °C ... +60 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (9) (min.)	2x 10 mm² / 1x 16 mm²
Csatlakozási keresztmetszet (9) (max.)	35 mm² sodrott / 25 mm²finomsodrat
Csatlakozási keresztmetszet MC4 összekötő számára (DC+, DC-) (min.)	2,5 mm²finomsodrat
Csatlakozási keresztmetszet MC4 összekötő számára (DC+, DC-) (max.)	10 mm²finomsodrat
Beépítés helye	Innenraum
Védettség	IP 65
Névleges szigetelési feszültség (DC) (U_i )	1500 V
Változat	Nyomáskiegyenlítő elemmel
Takarófedél kivitel	Átlátszó fedél termékjelöléssel
Tokozat színe	szürke
Kábelbemenetek száma	6 db. eredeti MC4 dugasz (PV-ADS4-EVO 2A), 6x eredeti MC4 aljzat (PV-ADB4-EVO 2A)
Kábelbevezetések száma	2x M20

A 900988 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900988 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNcube PV

DEHNcube YPV SCI 1000 1M

Cikkszám 900910 DCU YPV SCI 1000 1M

Ön nem jogosult a letöltésre 900910.stp

Ön nem jogosult a letöltésre 900910.igs

Ön nem jogosult a letöltésre 900910.jt

Ön nem jogosult a letöltésre 900910.dwg

Ön nem jogosult a letöltésre 900910m_D.dxf

Ön nem jogosult a letöltésre DEHN.900910.wspak

Ön nem jogosult a letöltésre DEHN.900910.edz

A 900910 termék hozzá lett adva a jegyzettömbhöz.

A 900910 terméket hozzáadtuk a kosárhoz.

DEHNcube YPV SCI 1000 2M

Cikkszám 900920 DCU YPV SCI 1000 2M

Ön nem jogosult a letöltésre 900920.stp

Ön nem jogosult a letöltésre 900920.igs

Ön nem jogosult a letöltésre 900920.jt

Ön nem jogosult a letöltésre 900920.dwg

Ön nem jogosult a letöltésre 900920m_D.dxf

Ön nem jogosult a letöltésre DEHN.900920.wspak

Ön nem jogosult a letöltésre DEHN.900920.edz

A 900920 termék hozzá lett adva a jegyzettömbhöz.

A 900920 terméket hozzáadtuk a kosárhoz.

DEHNcube 2 YPV 1100 1M 2S

Cikkszám 900913 DCU 2 YPV 1100 1M 2S

Ön nem jogosult a letöltésre 900913.stp

Ön nem jogosult a letöltésre 900913.igs

Ön nem jogosult a letöltésre 900913.jt

Ön nem jogosult a letöltésre 900913.dwg

Ön nem jogosult a letöltésre 900913m_D.dxf

A 900913 termék hozzá lett adva a jegyzettömbhöz.

A 900913 terméket hozzáadtuk a kosárhoz.

DEHNcube 2 YPV 1100 2M 1S

Cikkszám 900921 DCU 2 YPV 1100 2M 1S

Ön nem jogosult a letöltésre 900921.stp

Ön nem jogosult a letöltésre 900921.igs

Ön nem jogosult a letöltésre 900921.jt

Ön nem jogosult a letöltésre 900921.dwg

Ön nem jogosult a letöltésre 900921m_D.dxf

A 900921 termék hozzá lett adva a jegyzettömbhöz.

A 900921 terméket hozzáadtuk a kosárhoz.

DEHNcube 2 YPV 1100 2M 2S

Cikkszám 900923 DCU 2 YPV 1100 2M 2S

Ön nem jogosult a letöltésre 900923.stp

Ön nem jogosult a letöltésre 900923.igs

Ön nem jogosult a letöltésre 900923.jt

Ön nem jogosult a letöltésre 900923.dwg

Ön nem jogosult a letöltésre 900923m_D.dxf

A 900923 termék hozzá lett adva a jegyzettömbhöz.

A 900923 terméket hozzáadtuk a kosárhoz.

DEHNcube 2 YPV 1+2 1000 1M 2S FM

Cikkszám 900975 DCU 2 YPV 1+2 1000 1M 2S FM

Ön nem jogosult a letöltésre 900975.stp

Ön nem jogosult a letöltésre 900975.igs

Ön nem jogosult a letöltésre 900975.jt

Ön nem jogosult a letöltésre 900975.dwg

Ön nem jogosult a letöltésre 900975m_D.dxf

A 900975 termék hozzá lett adva a jegyzettömbhöz.

A 900975 terméket hozzáadtuk a kosárhoz.

DEHNcube 2 YPV 1+2 1000 2M 2S FM

Cikkszám 900976 DCU 2 YPV 1+2 1000 2M 2S FM

Ön nem jogosult a letöltésre 900976.stp

Ön nem jogosult a letöltésre 900976.igs

Ön nem jogosult a letöltésre 900976.jt

Ön nem jogosult a letöltésre 900976.dwg

Ön nem jogosult a letöltésre 900976m_D.pdf

A 900976 termék hozzá lett adva a jegyzettömbhöz.

A 900976 terméket hozzáadtuk a kosárhoz.

DEHNcube 2 YPV 1+2 1000 3M 2S FM

Cikkszám 900978 DCU 2 YPV 1+2 1000 3M 2S FM

Ön nem jogosult a letöltésre 900978m_D.dxf

A 900978 termék hozzá lett adva a jegyzettömbhöz.

A 900978 terméket hozzáadtuk a kosárhoz.

DEHNcube 2 YPV 1100 1M 1S MC4 FM

Cikkszám 900911 DCU 2 YPV 1100 1M 1S MC4 FM

Ön nem jogosult a letöltésre 900911_900985.stp

Ön nem jogosult a letöltésre 900911_900985.igs

Ön nem jogosult a letöltésre 900911_900985.jt

Ön nem jogosult a letöltésre 900911_900985.dwg

Ön nem jogosult a letöltésre 900911_900985m_D.dxf
