BLITZDUCTORconnect – Modular

Univerzális villámáram-levezető és túlfeszültség-védelmi készülék

Mérési- , vezérlő és szabályozási áramkörök, valamint busz- és telekommunikációs rendszerek védelmére
Nagy levezetési képesség 3 kA (10/350 µs), 10 kA (8/20 µs)
Legnagyobb levezetési áram, I_max akár 20 kA (8/20 µs)
Kis feszültségvédelmi szint, ami végkészülékeket is képes megvédeni

Készülék, mely alapmodulból és dugaszolható védelmi modulból áll

Gyors és egyszerű vezetékcsatlakozás a rugós csatlakozóknak köszönhetően
Minden védelmi komponens a dugaszolható modulban van
secR kioldógomb mindkét oldalon a biztonságos modulcseréhez
A berendezés nagy rendelkezésre állása a FailSafe (biztonságos meghibásodás) elvnek köszönhetően

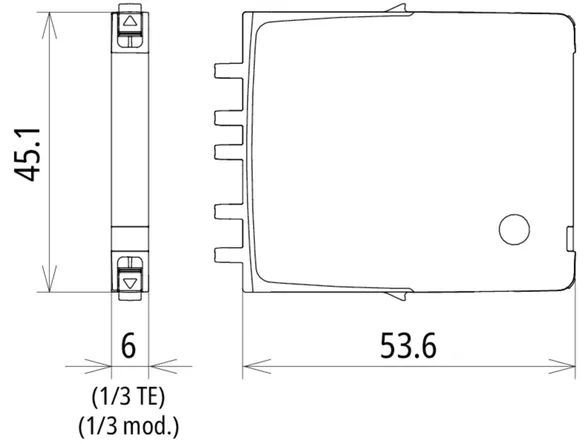

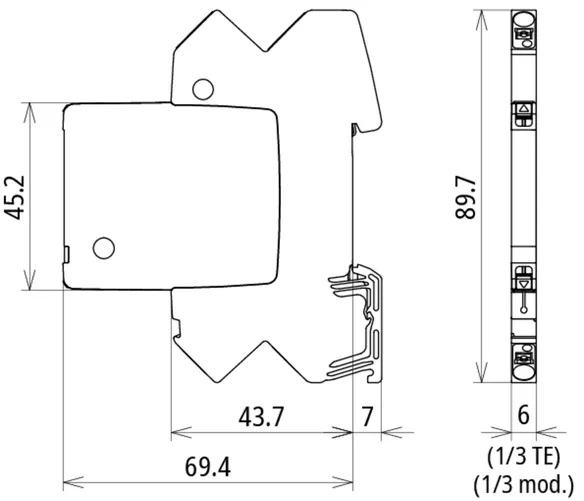

Funkcionálisan optimizált kivitel csak 6 mm-es szélességben

LifeCheck és vizuális állapotjelzés a modulba integrálva
Egyszerű állapot-távjelzés az opcionális távjelző egységgel
Szerszámmentes jelleválasztás karbantartási célokra
Rezgés- és ütésállóság ellen tesztelt a biztonságos működésért

Details

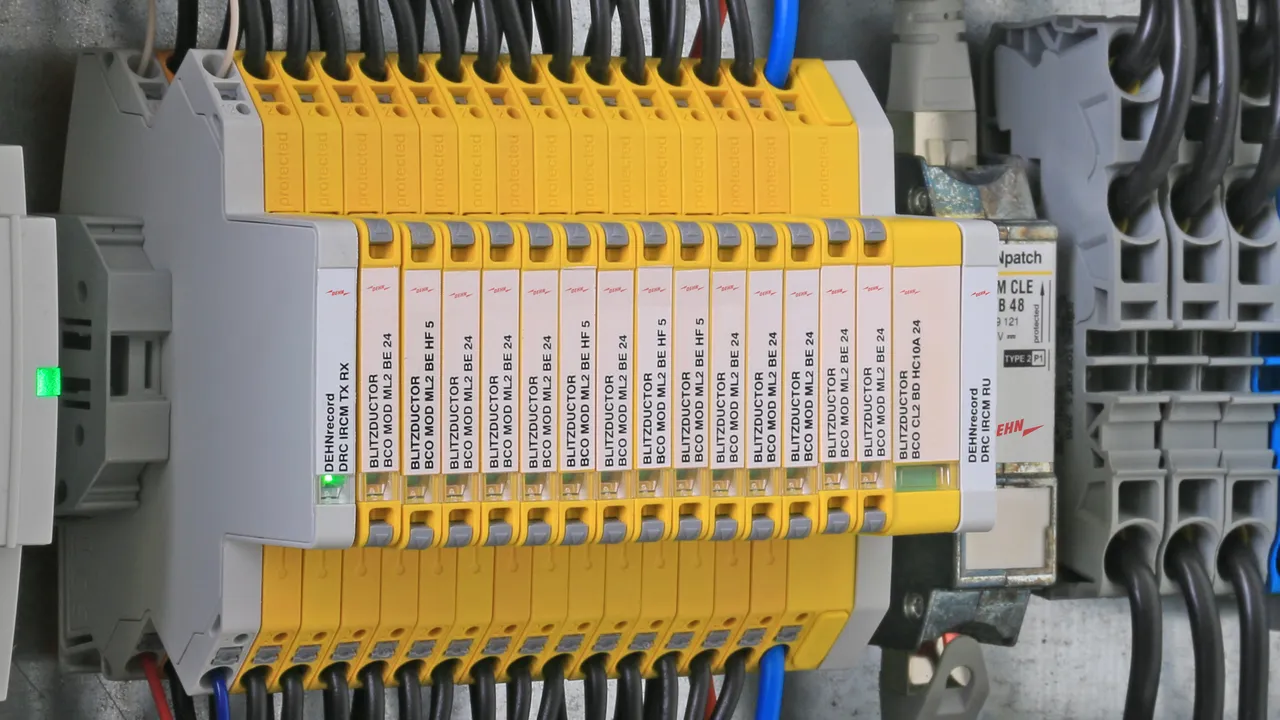

**Csatlakozás = Védelem**

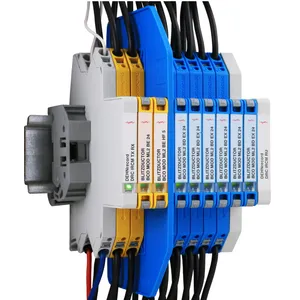

Egyszerű állapotjelzés felügyeleti egységgel védőkészülék csoportok számára

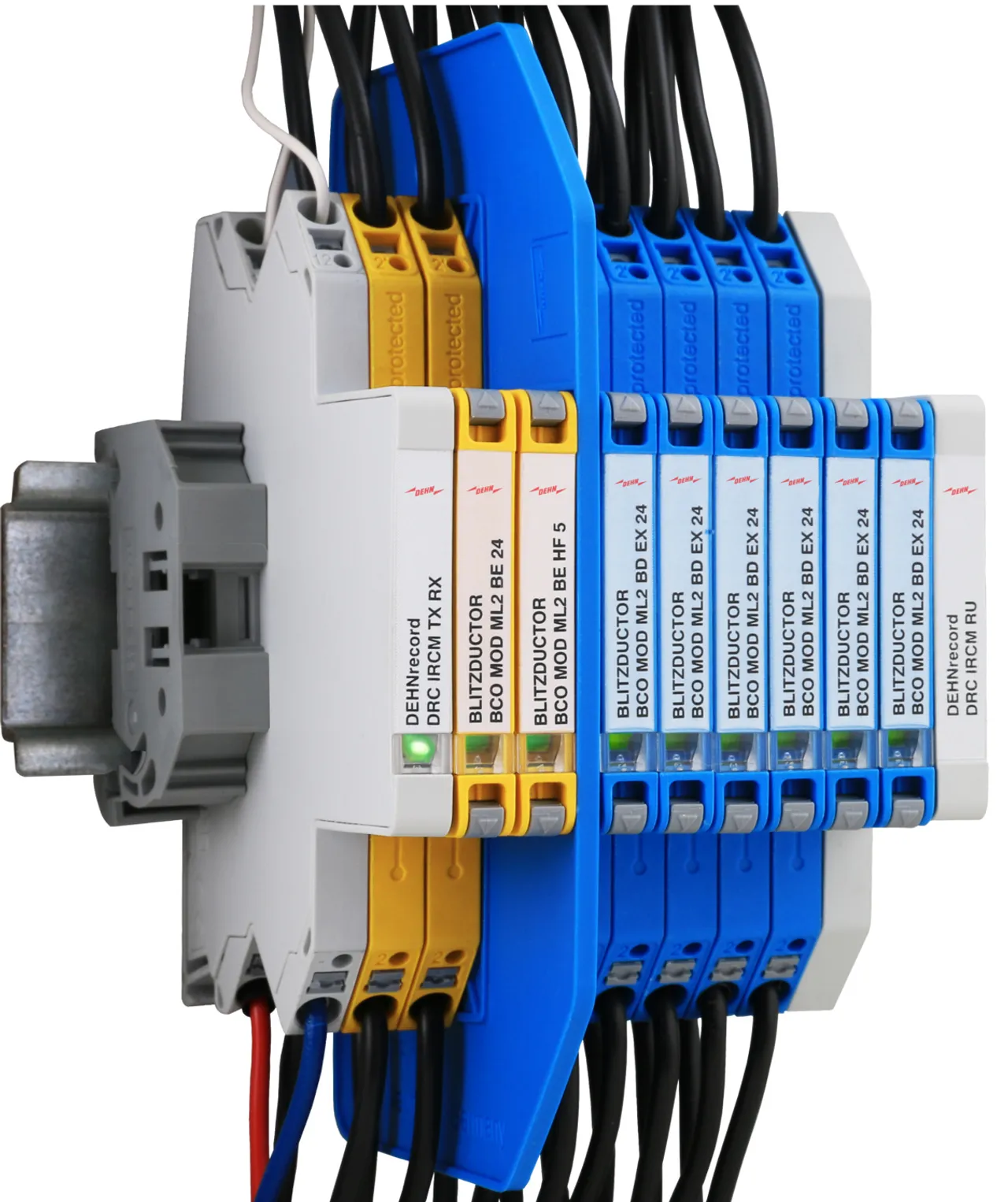

lorem ipsum — **Csatlakozás = Védelem**
Egyszerű állapotjelzés felügyeleti egységgel védőkészülék csoportok számára

**Maximális rendelkezésre állás**
Tanúsítványok gyújtószikramentes áramkörökben történő felhasználásra

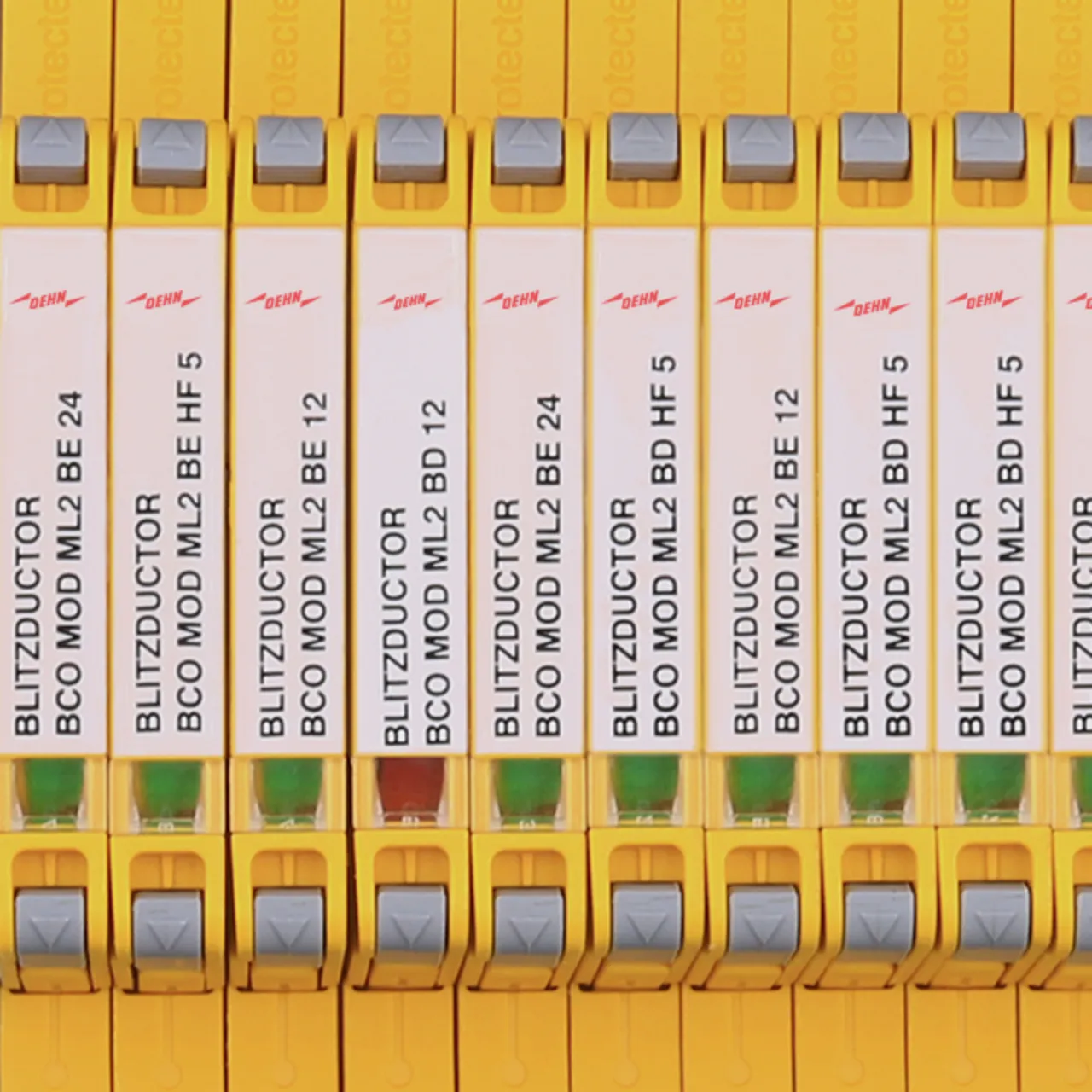

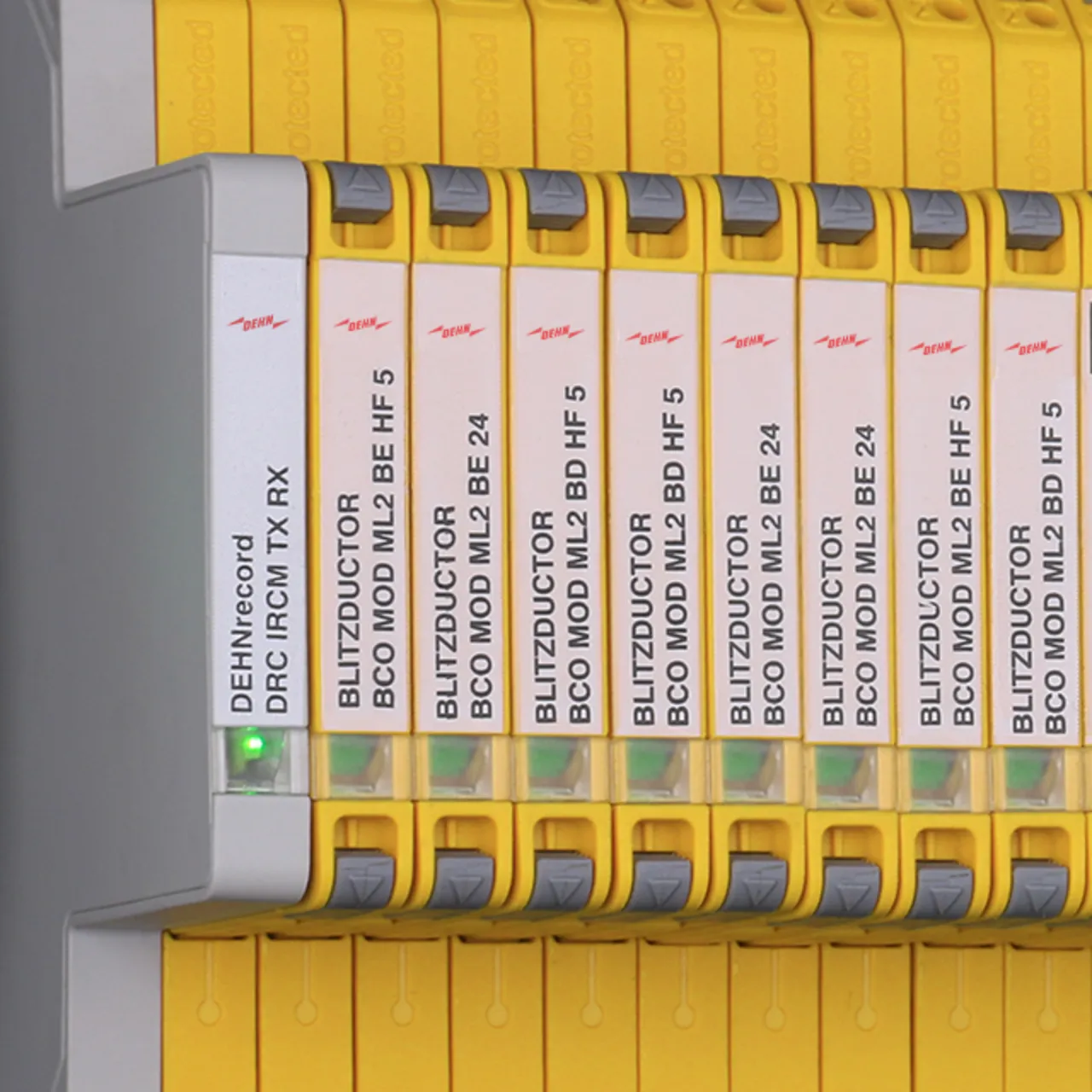

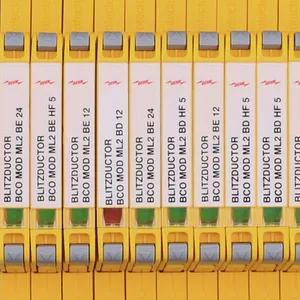

**Gyors állapotellenőrzés - szempillantás alatt**
Beépített állapotjelzés a könnyű és gyors karbantartásért

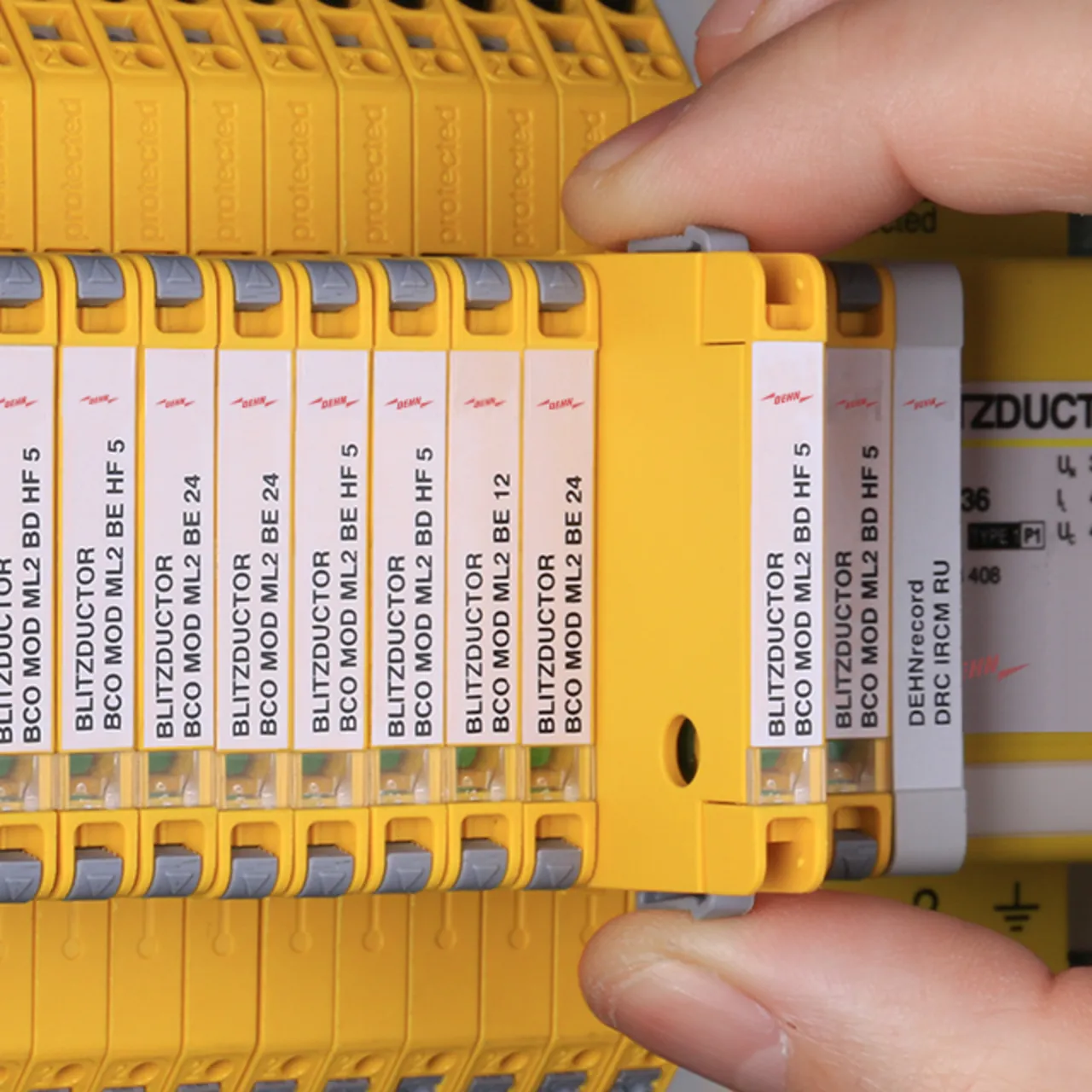

**Biztonságos reteszelés – precíz eltávolítás**
secR kioldó gombok mindkét oldalon a biztonságos kezelésért

Termékek szűrése

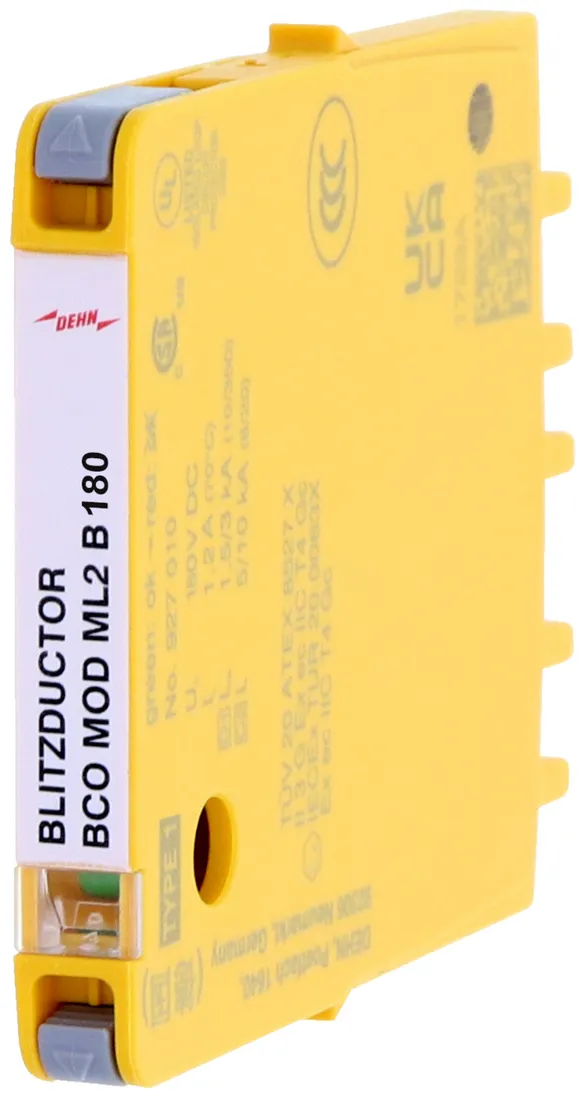

BCO ML2 B 180

Helytakarékos, moduláris, 6 mm szélességű villámáram-levezető rugós csatlakozástechnikával, állapotjelzéssel, két egyedi ér védelmére villámvédelmi potenciálkiegyenlítéshez, valamint árnyékolt kábelek árnyékolásának közvetett földelésére. Jelmegszakítással karbantartási célokra.

1 Termék

Cikkszám 927210 BCO ML2 B 180

GTIN 4013364405585, Vámtarifa szám (EU): 85363010, Bruttó súly: 57.75 g, PU: 1.00 db.

Képek

További információ

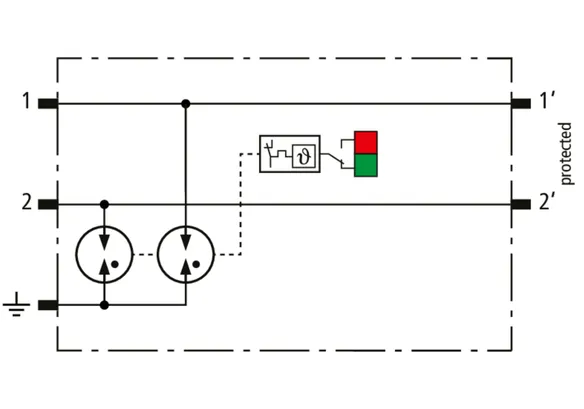

Villámáram-levezető BLITZDUCTORconnect ML2 B 180
moduláris, dugaszolható villámáram-levezető
2 egyedi ér védelmére a
villámvédelem-potenciálkiegyenlítés, valamint
árnyékolt vezetékek közvetett földelése számára
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus
Impulzuskategória: C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 180,0 V DC / 127,0 V AC
Névleges áram 80 °C-on: 1,2 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO ML2 B 180
Cikksz.: 927210
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	A
Névleges feszültség (U_N )	180 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	180 V
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	0 ohm
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL

SPD osztály	A
Impulzus kategória	D1, C2, C3
Névleges feszültség (U_N )	180 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	180 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	127 V
Névleges áram (I_L )	1.2 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 1100 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 800 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 950 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 700 V
Soros ellenállás per ér	0 ohm
Határfrekvencia ér-ér 100 ohm-nál (f_G )	150 MHz
Kapacitás ér-ér (C)	≤ 10 pF
Kapacitás ér-védőföld (C)	≤ 13 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 700 V

A 927210 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927210 terméket hozzáadtuk a kosárhoz.

Webshop indítása

BCO ML2 BE

Helytakarékos, moduláris kombinált védelmi készülék 6 mm-es szélességgel, rugós csatlakozástechnikával, állapotjelzéssel, két közös referenciapotenciálú egyedi ér, illetve aszimmetikus interfészek védelmére. Jelmegszakítással karbantartási célokra.

4 Termékek

Cikkszám 927222 BCO ML2 BE 12

GTIN 4013364405592, Vámtarifa szám (EU): 85363010, Bruttó súly: 59.19 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

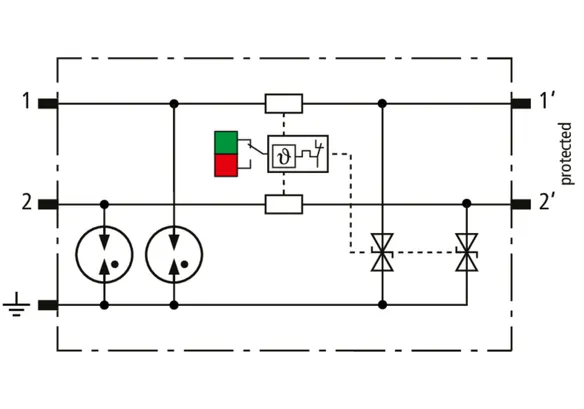

Kombinált levezető BLITZDUCTORconnect ML2 BE 12
moduláris, dugaszolható kombinált levezető
2 egyedi ér védelmére
közös referenciapotenciállal, valamint aszimmetrikus interfészekkel
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P1
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 15,0 V DC / 10,6 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO ML2 BE 12
Cikksz.: 927222
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	M
Névleges feszültség (U_N )	12 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	15 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	1.4 MHz
Tanúsítványok	UL 479B, CSA, ATEX, IECEx, CCC, SIL

SPD osztály	M
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	12 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	15 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	10.6 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 48 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 45 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 48 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 45 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 38 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 20 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	1.4 MHz
Kapacitás ér-ér (C)	≤ 2,5 nF
Kapacitás ér-védőföld (C)	≤ 4 nF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 479B, CSA, ATEX, IECEx, CCC, SIL
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 20 V

A 927222 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927222 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 927224 BCO ML2 BE 24

GTIN 4013364405608, Vámtarifa szám (EU): 85363010, Bruttó súly: 59.68 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

Kombinált levezető BLITZDUCTORconnect ML2 BE 24
moduláris, dugaszolható kombinált levezető
2 egyedi ér védelmére
közös referenciapotenciállal, valamint aszimmetrikus interfészekkel
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P1
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 33,0 V DC / 23,3 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO ML2 BE 24
Cikksz.: 927224
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	M
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	33 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	3.4 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL

SPD osztály	M
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	33 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	23.3 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 90 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 75 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 90 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 75 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 85 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 45 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	3.4 MHz
Kapacitás ér-ér (C)	≤ 1 nF
Kapacitás ér-védőföld (C)	≤ 2 nF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 45 V

A 927224 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927224 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 927225 BCO ML2 BE 48

GTIN 4013364405615, Vámtarifa szám (EU): 85363010, Bruttó súly: 58.22 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

Kombinált levezető BLITZDUCTORconnect ML2 BE 48
moduláris, dugaszolható kombinált levezető
2 egyedi ér védelmére
közös referenciapotenciállal, valamint aszimmetrikus interfészekkel
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P1
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 54,0 V DC / 38,1 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO ML2 BE 48
Cikksz.: 927225
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	M
Névleges feszültség (U_N )	48 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	54 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	5 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL

SPD osztály	M
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	48 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	54 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	38.1 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 140 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 90 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 140 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 90 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 130 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 68 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	5 MHz
Kapacitás ér-ér (C)	≤ 1 nF
Kapacitás ér-védőföld (C)	≤ 1,5 nF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 68 V

A 927225 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927225 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 927227 BCO ML2 BE 180

GTIN 4013364468658, Vámtarifa szám (EU): 85363010, Bruttó súly: 58.85 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

Kombinált levezető BLITZDUCTORconnect ML2 BE 180
moduláris, dugaszolható kombinált levezető
2 egyedi ér védelmére
közös referenciapotenciállal, valamint aszimmetrikus interfészekkel
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P1
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 180 V DC / 127 V AC
Névleges áram 70 °C-on: 0,5 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO ML2 BE 180
Cikksz.: 927227
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	M
Névleges feszültség (U_N )	180 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	180 V
Névleges áram 70 °C-on (I_L )	0,5 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1,8 ohm
Határfrekvencia ér-ér (f_G )	10 MHz
Tanúsítványok	UL 497B

SPD osztály	M
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	180 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	180 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	127 V
Névleges áram 70 °C-on (I_L )	0,5 A
Névleges áram 40 °C-on (I_L )	0,75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 630 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 450 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 630 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 450 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 460 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 230 V
Soros ellenállás per ér	1,8 ohm
Határfrekvencia ér-ér (f_G )	10 MHz
Kapacitás ér-ér (C)	≤ 250 pF
Kapacitás ér-védőföld (C)	≤ 450 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 230 V

A 927227 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927227 terméket hozzáadtuk a kosárhoz.

Webshop indítása

BCO ML2 BD

Helytakarékos, moduláris kombinált védelmi készülék 6 mm-es szélességgel, rugós csatlakozástechnikával, állapotjelzéssel, egy érpár, földpotenciálfüggetlen szimmetrikus interfész védelmére. Jelmegszakítással karbantartási célokra.

4 Termékek

Cikkszám 927242 BCO ML2 BD 12

GTIN 4013364405622, Vámtarifa szám (EU): 85363010, Bruttó súly: 58.35 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

Kombinált levezető BLITZDUCTORconnect ML2 BD 12
moduláris, dugaszolható kombinált levezető
földeletlen szimmetrikus interfészek
egy érpár védelmére
bevizsgálva az EN/IEC 61643-21 szerint és
energetikailag koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 15,0 V DC / 10,6 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO ML2 BD 12
Cikksz.: 927242
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	L
Névleges feszültség (U_N )	12 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	15 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	2.6 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	12 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	15 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	10.6 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 32 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 32 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 20 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	2.6 MHz
Kapacitás ér-ér (C)	≤ 2,5 nF
Kapacitás ér-védőföld (C)	≤ 16 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 600 V

A 927242 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927242 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 927244 BCO ML2 BD 24

GTIN 4013364405639, Vámtarifa szám (EU): 85363010, Bruttó súly: 58.64 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

Kombinált levezető BLITZDUCTORconnect ML2 BD 24
moduláris, dugaszolható kombinált levezető
földeletlen szimmetrikus interfészek
egy érpár védelmére
bevizsgálva az EN/IEC 61643-21 szerint és
energetikailag koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 36,0 V DC / 25,4 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO ML2 BD 24
Cikksz.: 927244
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	L
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	5.8 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	25.4 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 57 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 57 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 46 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	5.8 MHz
Kapacitás ér-ér (C)	≤ 1,5 nF
Kapacitás ér-védőföld (C)	≤ 16 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 600 V

A 927244 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927244 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 927245 BCO ML2 BD 48

GTIN 4013364405646, Vámtarifa szám (EU): 85363010, Bruttó súly: 58.49 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

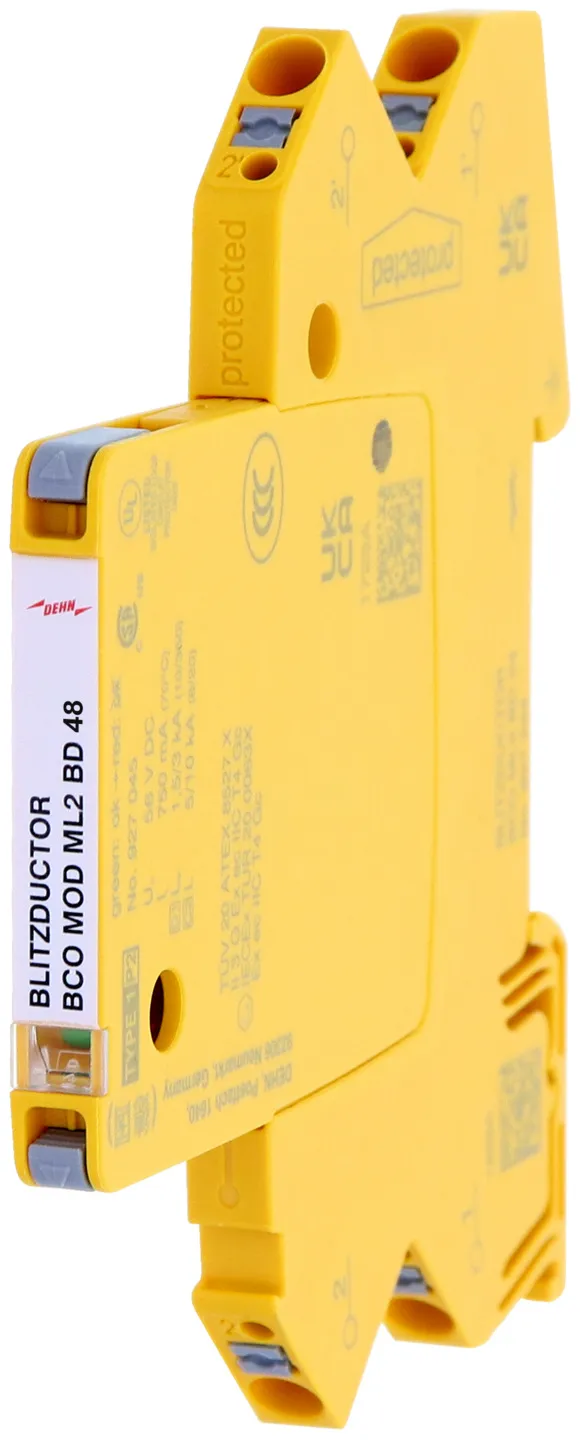

Kombinált levezető BLITZDUCTORconnect ML2 BD 48
moduláris, dugaszolható kombinált levezető
földeletlen szimmetrikus interfészek
egy érpár védelmére
bevizsgálva az EN/IEC 61643-21 szerint és
energetikailag koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 56,0 V DC / 39,6 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO ML2 BD 48
Cikksz.: 927245
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	L
Névleges feszültség (U_N )	48 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	56 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	7,2 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	48 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	56 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	39.6 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 90 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 90 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 70 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	7,2 MHz
Kapacitás ér-ér (C)	≤ 1 nF
Kapacitás ér-védőföld (C)	≤ 16 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 600 V

A 927245 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927245 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 927247 BCO ML2 BD 180

GTIN 4013364468665, Vámtarifa szám (EU): 85363010, Bruttó súly: 58.92 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

Kombinált levezető BLITZDUCTORconnect ML2 BD 180
moduláris, dugaszolható kombinált levezető
földeletlen szimmetrikus interfészek
egy érpár védelmére
bevizsgálva az EN/IEC 61643-21 szerint és
energetikailag koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 180 V DC / 127 V AC
Névleges áram 70 °C-on: 0,5 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO ML2 BD 180
Cikksz.: 927247
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	L
Névleges feszültség (U_N )	180 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	180 V
Névleges áram 70 °C-on (I_L )	0,5 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1,8 ohm
Határfrekvencia ér-ér (f_G )	10 MHz
Tanúsítványok	UL 497B

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	180 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	180 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	127 V
Névleges áram 70 °C-on (I_L )	0,5 A
Névleges áram 40 °C-on (I_L )	0,75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 420 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 800 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 420 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 800 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 240 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 700 V
Soros ellenállás per ér	1,8 ohm
Határfrekvencia ér-ér (f_G )	10 MHz
Kapacitás ér-ér (C)	≤ 450 pF
Kapacitás ér-védőföld (C)	≤ 20 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 700 V

A 927247 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927247 terméket hozzáadtuk a kosárhoz.

Webshop indítása

BCO ML2 BE HF

Helytakarékos, moduláris kombinált védelmi készülék 6 mm-es szélességgel, rugós csatlakozástechnikával, állapotjelzéssel, két közös referenciapotenciálú egyedi ér, illetve aszimmetrikus interfésszel rendelkező, nagyfrekvenciás átviteli vonalak védelmére. Jelmegszakítással karbantartási célokra.

2 Termékek

Cikkszám 927270 BCO ML2 BE HF 5

GTIN 4013364405653, Vámtarifa szám (EU): 85363010, Bruttó súly: 58.57 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

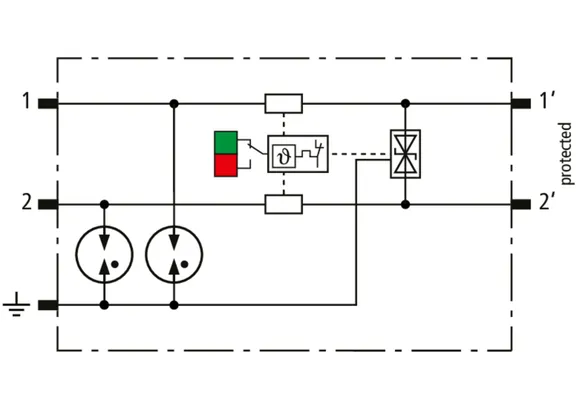

Kombinált levezető BLITZDUCTORconnect ML2 BE HF 5
moduláris, dugaszolható kombinált levezető
2 egyedi ér védelmére nagyfrekvenciás
átviteleknél közös referenciapotenciállal,
valamint aszimmetrikus interfészekkel
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P1
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 8,5 V DC / 6,0 V AC
Névleges áram 70 °C-on: 0,75 A
Határfrekvencia 100 MHz
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO ML2 BE HF 5
Cikksz.: 927270
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	M
Névleges feszültség (U_N )	5 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	8.5 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL

SPD osztály	M
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	5 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	8.5 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	6.0 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 50 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 70 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 50 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 70 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 15 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 15 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-védőföld (f_G )	100 MHz
Kapacitás ér-ér (C)	≤ 20 pF
Kapacitás ér-védőföld (C)	≤ 23 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 15 V

A 927270 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927270 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 927274 BCO ML2 BE HF 24

GTIN 4013364468559, Vámtarifa szám (EU): 85363010, Bruttó súly: 58.30 g, PU: 1.00 db.

Képek

További információ

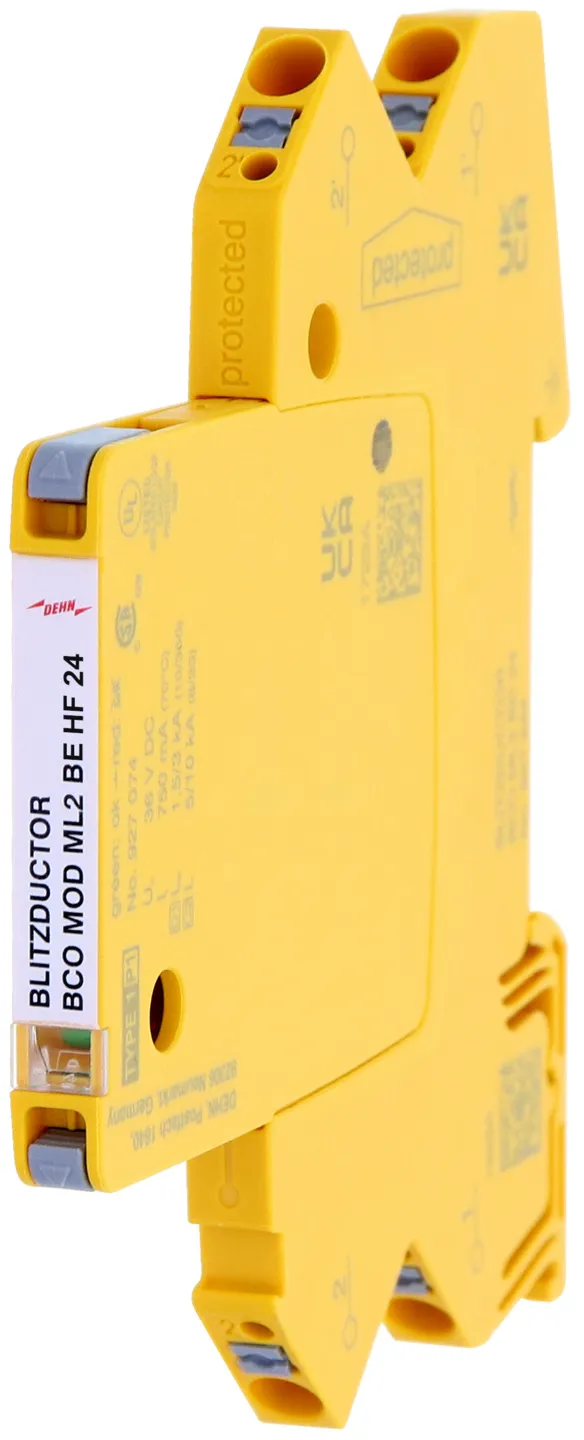

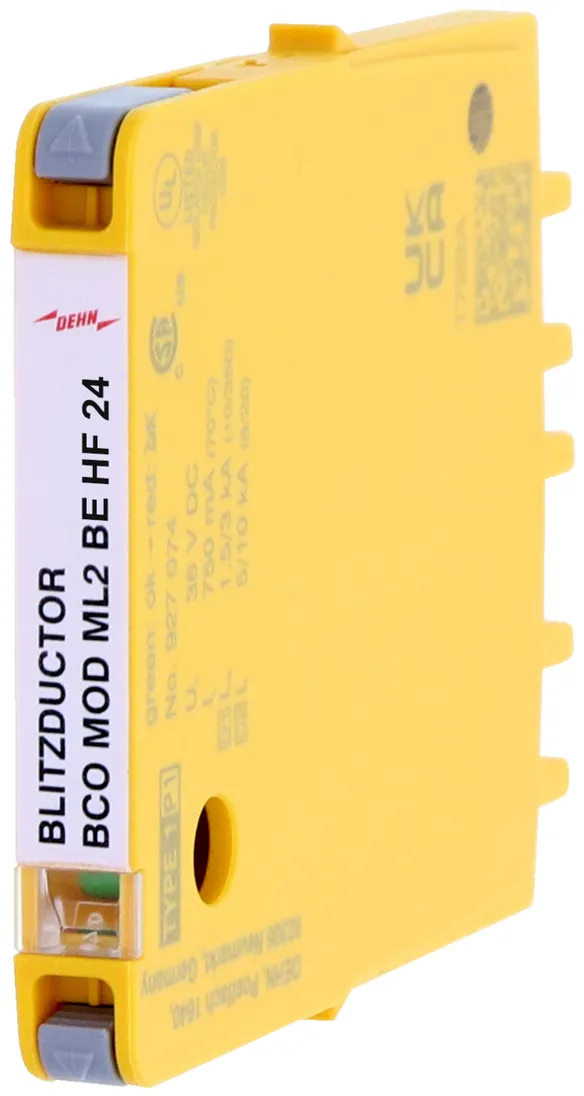

Kombinált levezető BLITZDUCTORconnect ML2 BE HF 24
moduláris, dugaszolható kombinált levezető
2 egyedi ér védelmére nagyfrekvenciás
átviteleknél közös referenciapotenciállal,
valamint aszimmetrikus interfészekkel
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P1
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 36 V DC / 25,4 V AC
Névleges áram 70 °C-on: 0,75 A
Határfrekvencia 100 MHz
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO ML2 BE HF 24
Cikksz.: 927274
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	M
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Tanúsítványok	UL 497B

SPD osztály	M
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	25,4 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 100 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 115 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 100 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 115 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 48 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 48 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-védőföld (f_G )	100 MHz
Kapacitás ér-ér (C)	≤ 25 pF
Kapacitás ér-védőföld (C)	≤ 25 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 48 V

A 927274 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927274 terméket hozzáadtuk a kosárhoz.

Webshop indítása

BCO ML2 BD HF

Helytakarékos, moduláris kombinált levezető 6 mm-es szélességgel, push-in csatlakozástechnikával, állapotjelzéssel földpotenciálmentes, nagyfrekvenciás buszrendszerek, valamint szimmetrikus interfészek 1 érpárja védelmére. Jelleválasztással karbantartási célra.

2 Termékek

Cikkszám 927271 BCO ML2 BD HF 5

GTIN 4013364405660, Vámtarifa szám (EU): 85363010, Bruttó súly: 58.42 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

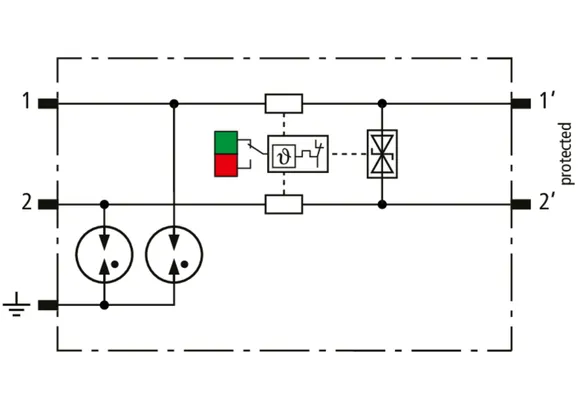

Kombinált levezető BLITZDUCTORconnect ML2 BD HF 5
moduláris, dugaszolható kombinált levezető
földeletlen nagyfrekvenciás
buszrendszerek, valamint szimmetrikus interfészek 1 érpárja védelmére
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 8,5 V DC / 6,0 V AC
Névleges áram 70 °C-on: 0,75 A
Határfrekvencia 100 MHz
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO ML2 BD HF 5
Cikksz.: 927271
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	L
Névleges feszültség (U_N )	5 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	8.5 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	100 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	5 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	8.5 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	6.0 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 42 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 42 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 15 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	100 MHz
Kapacitás ér-ér (C)	≤ 21 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 600 V

A 927271 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927271 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 927275 BCO ML2 BD HF 24

GTIN 4013364468566, Vámtarifa szám (EU): 85363010, Bruttó súly: 58.60 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

Kombinált levezető BLITZDUCTORconnect ML2 BD HF 24
moduláris, dugaszolható kombinált levezető
földeletlen nagyfrekvenciás
buszrendszerek, valamint szimmetrikus interfészek 1 érpárja védelmére
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 36 V DC / 25,4 V AC
Névleges áram 70 °C-on: 0,75 A
Határfrekvencia 100 MHz
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO ML2 BD HF 24
Cikksz.: 927275
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	L
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	100 MHz
Tanúsítványok	UL 497B

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	25,4 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 85 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 650 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 85 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 650 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 48 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	100 MHz
Kapacitás ér-ér (C)	≤ 25 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 600 V

A 927275 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927275 terméket hozzáadtuk a kosárhoz.

Webshop indítása

BCO ML2 BD HC5A 24

1 Termék

Cikkszám 927254 BCO ML2 BD HC5A 24

GTIN 4013364513419, Vámtarifa szám (EU): 85363010, Bruttó súly: 60.63 g, PU: 1.00 db.

Képek

További információ

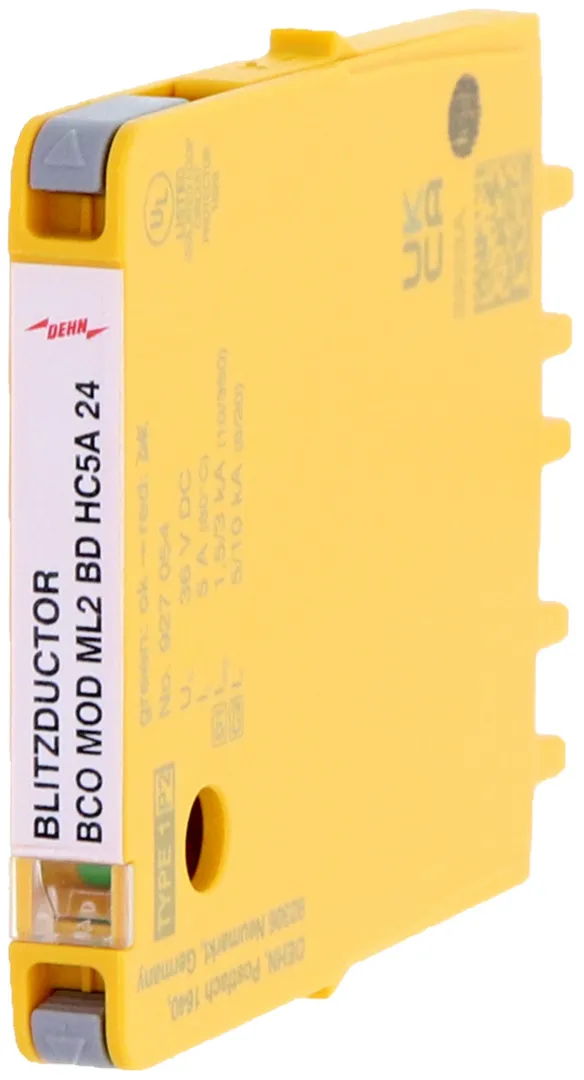

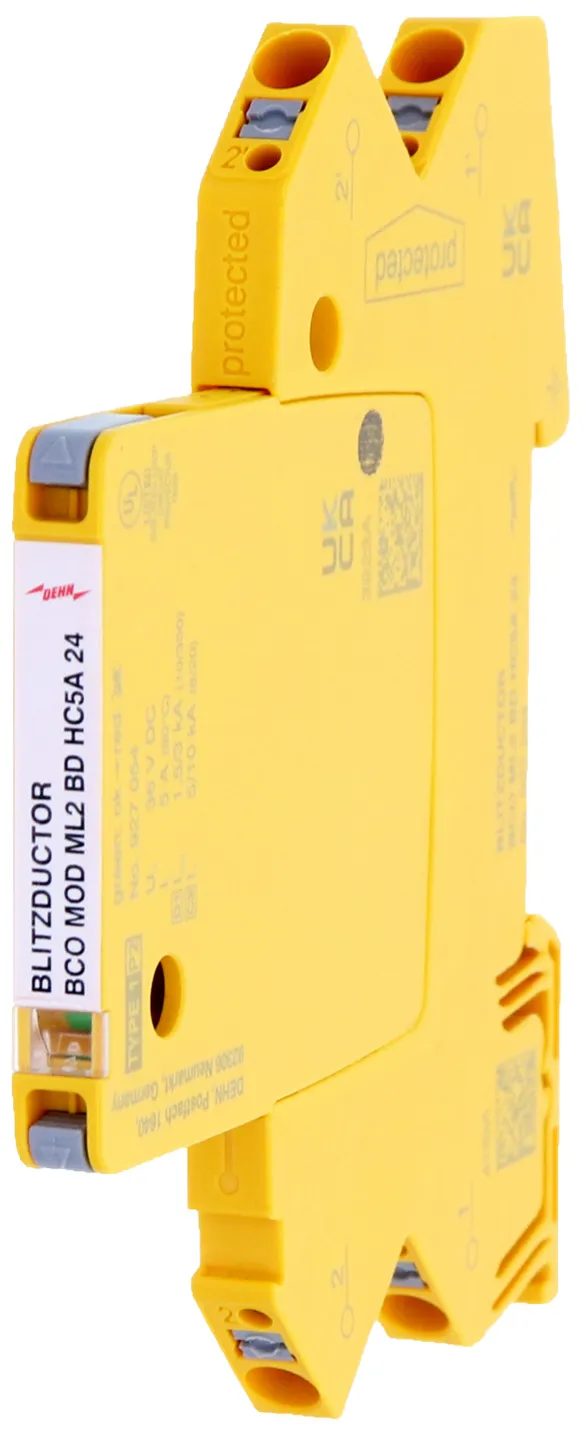

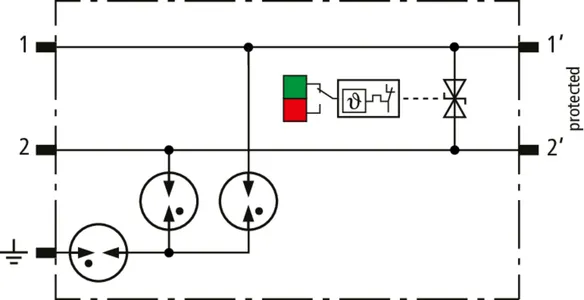

Kombinált levezető BLITZDUCTORconnect ML2 BD HC5A 24
moduláris, dugaszolható kombinált védőmodul
földpotenciálmentes, nagy névleges áramú jelzőkörök 1 érpárja védelmére
információtechnológiai rendszerekben
és mérő, vezérlő, szabályozó körökben való alkalmazásra
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 36 V DC / 25,4 V AC
Névleges áram 80 °C-on: 5 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO ML2 BD HC5A 24
Cikksz.: 927254
vagy egyenértékű.

Műszaki adatok

SPD osztály	L
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Névleges áram 80 °C-on (I_L )	5 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	0 ohm
Tanúsítványok	UL 497B, SIL

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	25,4 V
Névleges áram 80 °C-on (I_L )	5 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
C1 Névleges levezetési áram (8/20 µs) per ér (I_n )	1 kA
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 750 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 70 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 750 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 60 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 750 V
Soros ellenállás per ér	0 ohm
Határfrekvencia ér-ér 100 ohm-nál (f_G )	1,5 MHz
Kapacitás ér-ér (C)	≤ 4 nF
Kapacitás ér-védőföld (C)	≤ 40 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, SIL
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 750 V

A 927254 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927254 terméket hozzáadtuk a kosárhoz.

Webshop indítása

BCO ML2 BPD 24

Helytakarékos, moduláris kombinált levezető 6 mm-es szélességgel, rugós csatlakozástechnikával, állapotjelzéssel 1 érpár védelmére 24 V DC rendszerekben. Alkalmazás földelt mínuszpólus esetén is, integrált PTC-ellenállások teszik lehetővé a levezető biztonságos visszaállítását zavarbefolyásolás után a berendezéskörben 40 A-ig terjedő rövidzárlati áramok esetén. Jelleválasztással karbantartási célra.

1 Termék

Cikkszám 927214 BCO ML2 BPD 24

GTIN 4013364473003, Vámtarifa szám (EU): 85363010, Bruttó súly: 58.00 g, PU: 1.00 db.

Képek

További információ

Kombinált levezető BLITZDUCTORconnect ML2 BPD 24
moduláris, dugaszolható kombinált levezető
egy érpár védelmére 24 V DC rendszerekben,
földelt mínuszpólus esetén is alkalmazható,
integrált PTC-ellenállásokkal
túláramvédelemre 40 A-ig
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 33,0 V DC / 23,3 V AC
Névleges áram 70 °C-on: 0,1 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO ML2 BPD 24
Cikksz.: 927214
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	L
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	33 V
Névleges áram 70 °C-on (I_L )	0,1 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	10 ohm
Határfrekvencia ér-ér (f_G )	4,5 MHz
Tanúsítványok	UL 497B

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	33 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	23,3 V
Névleges áram 70 °C-on (I_L )	0,1 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 65 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 650 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 65 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 650 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 44 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	10 ohm
Határfrekvencia ér-ér (f_G )	4,5 MHz
Kapacitás ér-ér (C)	≤ 1 nF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +70 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 600 V

A 927214 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927214 terméket hozzáadtuk a kosárhoz.

Webshop indítása

BCO ML2 MVG 230

Helytakarékos, moduláris túlfeszültség-korlátozó 6 mm-es szélességgel és push-in csatlakozástechnikával, állapotjelzéssel többeres, földpotenciálmentes, 230 V névleges feszültségű jelinterfészek 2 érpárja védelmére. Jelleválasztással karbantartási célra.
Teljesíti többek között a jelzéstechnikai berendezésekre vonatkozó követelményeket a vasútiparban (DB RIL 819.0808 szerint).

1 Termék

Cikkszám 927290 BCO ML2 MVG 230

GTIN 4013364466524, Vámtarifa szám (EU): 85363010, Bruttó súly: 60.12 g, PU: 1.00 db.

Képek

További információ

Túlfeszültség-korlátozó BLITZDUCTORconnect ML2 MVG 230
moduláris, dugaszolható túlfeszültség-korlátozó
230 V AC névleges feszültségű többeres
jelinterfészek 2 erének védelmére.
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 2. típus / P3
Impulzuskategória: C1, C2, C3
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 320 V DC / 250 V AC
Névleges áram 80 °C-on: 3 A
C2 névleges levezetési impulzus erenként (8/20): 3 kA
C2 Névleges levezetési impulzus összesen (8/20): 6 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in
DB RIL 819.0808 szerint

Gyártó: DEHN
Típus: BCO ML2 MVG 230
Cikksz.: 927290
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	V
Névleges feszültség (U_N )	230 V
Névleges áram 80 °C-on (I_L )	3 A
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	6 kA
Soros ellenállás per ér	0 ohm
Tanúsítványok	SIL

SPD osztály	V
Impulzus kategória	C1, C2, C3
Névleges feszültség (U_N )	230 V
Legnagyobb folyamatos üzemi feszültség DC ér-PG (U_C )	320 V
Legnagyobb folyamatos üzemi feszültség AC ér-PG (U_C )	250 V
Névleges áram 80 °C-on (I_L )	3 A
Névleges áram 80 °C-on (I_L )	6 A 240 ms-ig
Villámáram impulzus (10/350 µs) összesen	0,5 kA
Villámáram impulzus (10/350 µs) erenként	0,25 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	6 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	3 kA
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 1100 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 1100 V
Soros ellenállás per ér	0 ohm
Határfrekvencia ér-védőföld 100 ohm-nál (f_G )	200 MHz
Kapacitás ér-ér (C)	≤ 7,32 pF
Kapacitás ér-védőföld (C)	≤ 12 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	Push-in / Push-in
Csatlakozóvezeték-keresztmetszet, tömör	0,2-2,5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0,2-2,5 mm²
Földelés	35 mm-es kalapsínre az EN 60715 szerint
Tokozat anyaga	Poliamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	SIL

A 927290 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927290 terméket hozzáadtuk a kosárhoz.

Webshop indítása

BCO ML2 BD EX 24

Helytakarékos, moduláris kombinált védelmi készülék 6 mm-es szélességgel, rugós csatlakozástechnikával, állapotjelzéssel, egy érpár gyújtószikramentes mérőáramkör és buszrendszer védelmére. Megfelel a FISCO követelményeinek. Szigetelési szilárdság> 500 V ér-föld között. Jelmegszakítással karbantartási célokra.

1 Termék

Cikkszám 927284 BCO ML2 BD EX 24

GTIN 4013364405677, Vámtarifa szám (EU): 85363010, Bruttó súly: 65.18 g, PU: 1.00 db.

Képek

További információ

Kombinált levezető BLITZDUCTORconnect ML2 BD EX 24
moduláris, dugaszolható kombinált levezető
gyújtószikramentes, potenciálfüggetlen szimmetrikus
interfészek egy érpárjának védelmére
bevizsgálva az EN/IEC 61643-21 szerint és
energetikailag koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 36,0 V DC / 25,4 V AC
Névleges áram 70 °C-on: 0,75 A
Max. bemeneti feszültség EN 60079-11 szerint: 30 V
Max. bemeneti áram EN 60079-11 szerint: 0,5 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO ML2 BD EX 24
Cikksz.: 927284
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	L
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Névleges áram 80 °C-on (I_L )	0.5 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	3.5 MHz
Tanúsítványok	ATEX, IECEx, CCC

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	25.4 V
Névleges áram 80 °C-on (I_L )	0.5 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 65 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 1100 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 48 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 1000 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	3.5 MHz
Kapacitás ér-ér (C)	≤ 2 nF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.08-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.08-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	kék
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	ATEX, IECEx, CCC
ATEX tanúsítványok (1)	TÜV 19 ATEX 8476 X: II (1)2 G Ex ia [ia Ga] IIC T4 ... T6 Gb
ATEX tanúsítványok (2)	TÜV 19 ATEX 8476 X: II 2 G Ex ib IIC T4 ... T6 Gb
ATEX tanúsítványok (3)	TÜV 19 ATEX 8476 X: II (1) D [Ex ia Da] IIIC
IECEx tanúsítványok (1)	IECEx TUR 20.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx tanúsítványok (2)	IECEx TUR 20.0025X: Ex ib IIC T4 ... T6 Gb
IECEx tanúsítványok (3)	IECEx TUR 20.0025X: [Ex ia Da] IIIC
China Compulsory Certification	CCC No. 2021312304001130 (Ex ia, Ex ib)
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 1000 V

A 927284 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927284 terméket hozzáadtuk a kosárhoz.

Webshop indítása

BCO MOD ML2 B

6 mm szélességű villámáram-levezető védőmodul a BLITZDUCTORconnect termékcsaládhoz, állapotjelzéssel, két egyedi ér védelmére villámvédelmi potenciálkiegyenlítéshez, valamint árnyékolt kábelek árnyékolásának közvetett földelésére.

1 Termék

Cikkszám 927010 BCO MOD ML2 B 180

GTIN 4013364410114, Vámtarifa szám (EU): 85363010, Bruttó súly: 39.00 g, PU: 1.00 db.

Képek

További információ

Villámáram-levezető védőmodul
BLITZDUCTORconnect MOD ML2 B 180
dugaszolható villámáram-védőmodul
2 egyedi ér védelmére
villámvédelem-potenciálkiegyenlítés számára
valamint árnyékolt vezetékek közvetett
földelésének kivitelezése számára.
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus
Impulzuskategória: C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 180,0 V DC / 127,0 V AC
Névleges áram 80 °C-on: 1,2 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Cseremodul

Gyártó: DEHN
Típus: BCO MOD ML2 B 180
Cikksz.: 927010
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	A
Névleges feszültség (U_N )	180 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	180 V
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	0 ohm
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL

SPD osztály	A
Impulzus kategória	D1, C2, C3
Névleges feszültség (U_N )	180 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	180 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	127 V
Névleges áram (I_L )	1.2 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 1100 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 800 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 950 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 700 V
Soros ellenállás per ér	0 ohm
Határfrekvencia ér-ér 100 ohm-nál (f_G )	150 MHz
Kapacitás ér-ér (C)	≤ 10 pF
Kapacitás ér-védőföld (C)	≤ 13 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség (dugaszolt védelmi modullal)	IP 20
Dugaszolható	BCO aljzat
Földelés	BCO aljzat
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 700 V

A 927010 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927010 terméket hozzáadtuk a kosárhoz.

Webshop indítása

BCO MOD ML2 BE

6 mm szélességű kombinált védőkészülék modul a BLITZDUCTORconnect termékcsaládhoz, állapotjelzéssel, két közös referenciapotenciállal rendelkező egyedi ér, valamint aszimmetrikus interfészek védelmére.

4 Termékek

Cikkszám 927022 BCO MOD ML2 BE 12

GTIN 4013364410121, Vámtarifa szám (EU): 85363010, Bruttó súly: 39.00 g, PU: 1.00 db.

Képek

További információ

Kombinált levezető védőmodul
BLITZDUCTORconnect MOD ML2 BE 12
dugaszolható kombinált levezető
2 egyedi ér védelmére
közös referenciapotenciállal
valamint aszimmetrikus interfészekkel
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P1
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 15,0 V DC / 10,6 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Cseremodul

Gyártó: DEHN
Típus: BCO MOD ML2 BE 12
Cikksz.: 927022
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	M
Névleges feszültség (U_N )	12 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	15 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	1.4 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL

SPD osztály	M
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	12 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	15 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	10.6 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 48 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 45 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 48 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 45 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 38 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 20 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	1.4 MHz
Kapacitás ér-ér (C)	≤ 2,5 nF
Kapacitás ér-védőföld (C)	≤ 4 nF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség (dugaszolt védelmi modullal)	IP 20
Dugaszolható	BCO aljzat
Földelés	BCO aljzat
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 20 V

A 927022 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927022 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 927024 BCO MOD ML2 BE 24

GTIN 4013364410138, Vámtarifa szám (EU): 85363010, Bruttó súly: 39.27 g, PU: 1.00 db.

Képek

További információ

Kombinált levezető védőmodul
BLITZDUCTORconnect MOD ML2 BE 24
dugaszolható kombinált védőmodul
2 egyedi ér védelmére
közös referenciapotenciállal
valamint aszimmetrikus interfészekkel
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P1
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 33,0 V DC / 23,3 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Cseremodul

Gyártó: DEHN
Típus: BCO MOD ML2 BE 24
Cikksz.: 927024
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	M
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	33 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	3.4 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL

SPD osztály	M
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	33 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	23.3 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 90 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 75 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 90 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 75 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 85 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 45 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	3.4 MHz
Kapacitás ér-ér (C)	≤ 1 nF
Kapacitás ér-védőföld (C)	≤ 2 nF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség (dugaszolt védelmi modullal)	IP 20
Dugaszolható	BCO aljzat
Földelés	BCO aljzat
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 45 V

A 927024 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927024 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 927025 BCO MOD ML2 BE 48

GTIN 4013364410145, Vámtarifa szám (EU): 85363010, Bruttó súly: 39.00 g, PU: 1.00 db.

Képek

További információ

Kombinált levezető védőmodul
BLITZDUCTORconnect MOD ML2 BE 48
dugaszolható kombinált védőmodul
2 egyedi ér védelmére
közös referenciapotenciállal
valamint aszimmetrikus interfészekkel
bevizsgálva az EN/IEC 61643-21 szerint és
energetikailag koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P1
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 54,0 V DC / 38,1 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Cseremodul

Gyártó: DEHN
Típus: BCO MOD ML2 BE 48
Cikksz.: 927025
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	M
Névleges feszültség (U_N )	48 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	54 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	5 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL

SPD osztály	M
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	48 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	54 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	38.1 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 140 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 90 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 140 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 90 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 130 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 68 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	5 MHz
Kapacitás ér-ér (C)	≤ 1 nF
Kapacitás ér-védőföld (C)	≤ 1,5 nF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség (dugaszolt védelmi modullal)	IP 20
Dugaszolható	BCO aljzat
Földelés	BCO aljzat
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 68 V

A 927025 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927025 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 927027 BCO MOD ML2 BE 180

GTIN 4013364468689, Vámtarifa szám (EU): 85363010, Bruttó súly: 39.00 g, PU: 1.00 db.

Képek

További információ

Kombinált levezető védőmodul
BLITZDUCTORconnect MOD ML2 BE 180
dugaszolható kombinált védőmodul
2 egyedi ér védelmére
közös referenciapotenciállal
valamint aszimmetrikus interfészekkel
bevizsgálva az EN/IEC 61643-21 szerint és
energetikailag koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P1
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 180 V DC / 127 V AC
Névleges áram 70 °C-on: 0,5 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Cseremodul

Gyártó: DEHN
Típus: BCO MOD ML2 BE 180
Cikksz.: 927027
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	M
Névleges feszültség (U_N )	180 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	180 V
Névleges áram 70 °C-on (I_L )	0,5 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1,8 ohm
Határfrekvencia ér-ér (f_G )	10 MHz
Tanúsítványok	UL 497B, SIL

SPD osztály	M
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	180 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	180 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	127 V
Névleges áram 70 °C-on (I_L )	0,5 A
Névleges áram 40 °C-on (I_L )	0,75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 630 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 450 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 630 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 450 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 460 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 230 V
Soros ellenállás per ér	1,8 ohm
Határfrekvencia ér-ér (f_G )	10 MHz
Kapacitás ér-ér (C)	≤ 250
Kapacitás ér-védőföld (C)	≤ 450
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség (dugaszolt védelmi modullal)	IP 20
Dugaszolható	BCO aljzat
Földelés	BCO aljzat
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, SIL
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 230 V

A 927027 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927027 terméket hozzáadtuk a kosárhoz.

Webshop indítása

BCO MOD ML2 BD

6 mm szélességű kombinált védőkészülék modul a BLITZDUCTORconnect termékcsaládhoz, állapotjelzéssel, egy érpár, földpotenciálfüggetlen szimmetrikus interfész védelmére.

4 Termékek

Cikkszám 927042 BCO MOD ML2 BD 12

GTIN 4013364410152, Vámtarifa szám (EU): 85363010, Bruttó súly: 39.00 g, PU: 1.00 db.

Képek

További információ

Kombinált levezető védőmodul
BLITZDUCTORconnect MOD ML2 BD 12
dugaszolható kombinált védőmodul
egy érpár védelmére
földeletlen szimmetrikus interfészeknél
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 15,0 V DC / 10,6 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Cseremodul

Gyártó: DEHN
Típus: BCO MOD ML2 BD 12
Cikksz.: 927042
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	L
Névleges feszültség (U_N )	12 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	15 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	2.6 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	12 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	15 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	10.6 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 32 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 32 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 20 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	2.6 MHz
Kapacitás ér-ér (C)	≤ 2,5 nF
Kapacitás ér-védőföld (C)	≤ 16 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség (dugaszolt védelmi modullal)	IP 20
Dugaszolható	BCO aljzat
Földelés	BCO aljzat
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 600 V

A 927042 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927042 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 927044 BCO MOD ML2 BD 24

GTIN 4013364410169, Vámtarifa szám (EU): 85363010, Bruttó súly: 39.00 g, PU: 1.00 db.

Képek

További információ

Kombinált levezető védőmodul
BLITZDUCTORconnect MOD ML2 BD 24
dugaszolható kombinált védőmodul
egy érpár védelmére
földeletlen szimmetrikus interfészeknél
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 36,0 V DC / 25,4 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Cseremodul

Gyártó: DEHN
Típus: BCO MOD ML2 BD 24
Cikksz.: 927044
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	L
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	5.8 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	25.4 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 57 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 57 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 46 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	5.8 MHz
Kapacitás ér-ér (C)	≤ 1,5 nF
Kapacitás ér-védőföld (C)	≤ 16 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség (dugaszolt védelmi modullal)	IP 20
Dugaszolható	BCO aljzat
Földelés	BCO aljzat
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 600 V

A 927044 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927044 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 927045 BCO MOD ML2 BD 48

GTIN 4013364410176, Vámtarifa szám (EU): 85363010, Bruttó súly: 39.00 g, PU: 1.00 db.

Képek

További információ

Kombinált levezető védőmodul
BLITZDUCTORconnect MOD ML2 BD 48
dugaszolható kombinált védőmodul
egy érpár védelmére
földeletlen szimmetrikus interfészeknél
bevizsgálva az EN/IEC 61643-21 szerint és
energetikailag koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 54,0 V DC / 38,1 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Cseremodul

Gyártó: DEHN
Típus: BCO MOD ML2 BD 48
Cikksz.: 927045
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	L
Névleges feszültség (U_N )	48 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	56 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	7,2 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	48 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	56 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	38.1 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 90 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 90 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 70 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	7,2 MHz
Kapacitás ér-ér (C)	≤ 1 nF
Kapacitás ér-védőföld (C)	≤ 16 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség (dugaszolt védelmi modullal)	IP 20
Dugaszolható	BCO aljzat
Földelés	BCO aljzat
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 600 V

A 927045 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927045 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 927047 BCO MOD ML2 BD 180

GTIN 4013364468672, Vámtarifa szám (EU): 85363010, Bruttó súly: 39.00 g, PU: 1.00 db.

Képek

További információ

Kombinált levezető védőmodul
BLITZDUCTORconnect MOD ML2 BD 180
dugaszolható kombinált védőmodul
földeletlen szimmetrikus interfészek
egy érpárjának védelmére
bevizsgálva az EN/IEC 61643-21 szerint és
energetikailag koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 180 V DC / 127 V AC
Névleges áram 70 °C-on: 0,5 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Cseremodul

Gyártó: DEHN
Típus: BCO MOD ML2 BD 180
Cikksz.: 927047
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	L
Névleges feszültség (U_N )	180 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	180 V
Névleges áram 70 °C-on (I_L )	0,5 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1,8 ohm
Határfrekvencia ér-ér (f_G )	10 MHz
Tanúsítványok	UL 497B, SIL

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	180 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	180 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	127 V
Névleges áram 70 °C-on (I_L )	0,5 A
Névleges áram 40 °C-on (I_L )	0,75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 420 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 800 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 420 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 800 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 240 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 700 V
Soros ellenállás per ér	1,8 ohm
Határfrekvencia ér-ér (f_G )	10 MHz
Kapacitás ér-ér (C)	≤ 450 pF
Kapacitás ér-védőföld (C)	≤ 20 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség (dugaszolt védelmi modullal)	IP 20
Dugaszolható	BCO aljzat
Földelés	BCO aljzat
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, SIL
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 700 V

A 927047 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927047 terméket hozzáadtuk a kosárhoz.

Webshop indítása

BCO MOD ML2 BE HF

6 mm szélességű kombinált védőkészülék modul a BLITZDUCTORconnect termékcsaládhoz, állapotjelzéssel, két közös referenciapotenciállal rendelkező egyedi ér, illetve aszimmetrikus interfésszel rendelkező, nagyfrekvenciás átviteli vonalak védelmére.

2 Termékek

Cikkszám 927070 BCO MOD ML2 BE HF 5

GTIN 4013364410183, Vámtarifa szám (EU): 85363010, Bruttó súly: 39.00 g, PU: 1.00 db.

Képek

További információ

Kombinált levezető védőmodul
BLITZDUCTORconnect MOD ML2 BE HF 5
dugaszolható kombinált védőmodul
nagyfrekvenciás-, közös referenciapotenciállal
rendelkező átviteli vonal-, és aszimmetrikus interfészek 2
egyedi erének védelmére.
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P1
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 8,5 V DC / 6,0 V AC
Névleges áram 70 °C-on: 0,75 A
Határfrekvencia 100 MHz
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Cseremodul

Gyártó: DEHN
Típus: BCO MOD ML2 BE HF 5
Cikksz.: 927070
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	M
Névleges feszültség (U_N )	5 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	8.5 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL

SPD osztály	M
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	5 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	8.5 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	6.0 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 50 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 70 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 50 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 70 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 15 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 15 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-védőföld (f_G )	100 MHz
Kapacitás ér-ér (C)	≤ 20 pF
Kapacitás ér-védőföld (C)	≤ 23 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség (dugaszolt védelmi modullal)	IP 20
Dugaszolható	BCO aljzat
Földelés	BCO aljzat
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 15 V

A 927070 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927070 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 927074 BCO MOD ML2 BE HF 24

GTIN 4013364468573, Vámtarifa szám (EU): 85363010, Bruttó súly: 39.00 g, PU: 1.00 db.

Képek

További információ

Kombinált levezető védőmodul
BLITZDUCTORconnect MOD ML2 BE HF 24
dugaszolható kombinált védőmodul
2 egyedi ér védelmére nagyfrekvenciás
átviteleknél közös referenciapotenciállal,
valamint aszimmetrikus interfészekkel
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P1
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 36 V DC / 25,4 V AC
Névleges áram 70 °C-on: 0,75 A
Határfrekvencia 100 MHz
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Cseremodul

Gyártó: DEHN
Típus: BCO MOD ML2 BE HF 24
Cikksz.: 927074
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	M
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Tanúsítványok	UL 497B, SIL

SPD osztály	M
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	25,4 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 100 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 115 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 100 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 115 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 48 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 48 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-védőföld (f_G )	100 MHz
Kapacitás ér-ér (C)	≤ 25 pF
Kapacitás ér-védőföld (C)	≤ 25 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség (dugaszolt védelmi modullal)	IP 20
Dugaszolható	BCO aljzat
Földelés	BCO aljzat
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, SIL
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 48 V

A 927074 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927074 terméket hozzáadtuk a kosárhoz.

Webshop indítása

BCO MOD ML2 BD HF

6 mm szélességű kombinált védőkészülék modul a BLITZDUCTORconnect termékcsaládhoz, állapotjelzéssel, egy érpár, földpotenciálfüggetlen, nagyfrekvenciás buszrendszer, valamint szimmetrikus interfészek védelmére.

2 Termékek

Cikkszám 927071 BCO MOD ML2 BD HF 5

GTIN 4013364410190, Vámtarifa szám (EU): 85363010, Bruttó súly: 39.00 g, PU: 1.00 db.

Képek

További információ

Kombinált levezető védőmodul
BLITZDUCTORconnect MOD ML2 BD HF 5
dugaszolható kombinált védőmodul
földpotenciálmentes, nagy névleges áramú jelzőkörök 1 érpárja
nagyfrekvenciás buszrendszerek védelmére
valamint szimmetrikus interfészeknél
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 8,5 V DC / 6,0 V AC
Névleges áram 70 °C-on: 0,75 A
Határfrekvencia 100 MHz
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Cseremodul

Gyártó: DEHN
Típus: BCO MOD ML2 BD HF 5
Cikksz.: 927071
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	L
Névleges feszültség (U_N )	5 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	8.5 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	100 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	5 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	8.5 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	6.0 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 42 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 42 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 15 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	100 MHz
Kapacitás ér-ér (C)	≤ 21 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség (dugaszolt védelmi modullal)	IP 20
Dugaszolható	BCO aljzat
Földelés	BCO aljzat
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 600 V

A 927071 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927071 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 927075 BCO MOD ML2 BD HF 24

GTIN 4013364468580, Vámtarifa szám (EU): 85363010, Bruttó súly: 39.00 g, PU: 1.00 db.

Képek

További információ

Kombinált levezető védőmodul
BLITZDUCTORconnect MOD ML2 BD HF 24
dugaszolható kombinált védőmodul
földpotenciálfüggetlen nagyfrekvenciás buszrendszerek,
valamint a szimmetrikus interfészek egy
érpárjának védelmére
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 36 V DC / 25,4 V AC
Névleges áram 70 °C-on: 0,75 A
Határfrekvencia 100 MHz
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Cseremodul

Gyártó: DEHN
Típus: BCO MOD ML2 BD HF 24
Cikksz.: 927075
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	L
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	100 MHz
Tanúsítványok	UL 497B, SIL

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	25,4 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 85 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 650 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 85 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 650 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 48 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	100 MHz
Kapacitás ér-ér (C)	≤ 25 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség (dugaszolt védelmi modullal)	IP 20
Dugaszolható	BCO aljzat
Földelés	BCO aljzat
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, SIL
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 600 V

A 927075 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927075 terméket hozzáadtuk a kosárhoz.

Webshop indítása

BCO MOD ML2 BPD

Kombinált levezető védőmodul 6 mm-es szélességgel BLITZDUCTORconnect számára állapotjelzéssel 1 érpár védelmére 24 V DC rendszerekben. Földelt mínuszpólus esetén is alkalmazható. Integrált PTC-ellenállások teszik lehetővé a levezető biztonságos visszaállítását zavarbefolyásolás után a berendezéskörben 40 A-ig terjedő rövidzárlati áramok esetén.

1 Termék

Cikkszám 927014 BCO MOD ML2 BPD 24

GTIN 4013364473010, Vámtarifa szám (EU): 85363010, Bruttó súly: 39.00 g, PU: 1.00 db.

Képek

További információ

Kombinált levezető védőmodul BLITZDUCTORconnect MOD ML2 BPD 24
dugaszolható kombinált védőmodul
egy érpár védelmére 24 V DC rendszerekben, alkalmazás
lehetséges földelt mínuszpólusnál is,
integrált PTC ellenállásokkal
túláramvédelemre 40 A-ig
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 33,0 V DC / 23,3 V AC
Névleges áram 70 °C-on: 0,1 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Cseremodul

Gyártó: DEHN
Típus: BCO MOD ML2 BPD 24
Cikksz.: 927014
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	L
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	33 V
Névleges áram 70 °C-on (I_L )	0,1 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	10 ohm
Határfrekvencia ér-ér (f_G )	4,5 MHz
Tanúsítványok	UL 497B, SIL

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	33 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	23,3 V
Névleges áram 70 °C-on (I_L )	0,1 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 65 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 650 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 65 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 650 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 44 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	10 ohm
Határfrekvencia ér-ér (f_G )	4,5 MHz
Kapacitás ér-ér (C)	≤ 1 nF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +70 °C
Működés-/hibajelzés	zöld / piros
Védettség (dugaszolt védelmi modullal)	IP 20
Dugaszolható	BCO alapmodul
Földelés	BCO alapmodul
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, SIL
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 600 V

A 927014 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927014 terméket hozzáadtuk a kosárhoz.

Webshop indítása

BCO MOD ML2 MVG 230

Túlfeszültség-korlátozó védőmodul 6 mm-es szélességgel BLITZDUCTORconnect számára, állapotjelzéssel többeres, földpotenciálmentes, 230 V névleges feszültségű jelinterfészek 2 érpárja védelmére.
Teljesíti többek között a jelzéstechnikai berendezésekre vonatkozó követelményeket a vasútiparban (DB RIL 819.0808 szerint).

1 Termék

Cikkszám 927090 BCO MOD ML2 MVG 230

GTIN 4013364466531, Vámtarifa szám (EU): 85363010, Bruttó súly: 39.00 g, PU: 1.00 db.

Képek

További információ

Túlfeszültség-korlátozó védőmodul
BLITZDUCTORconnect MOD ML2 MVG 230
dugaszolható túlfeszültség-védőmodul
230 V AC névleges feszültségű többeres
jelinterfészek 2 erének védelmére.
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 2. típus / P3
Impulzuskategória: C1, C2, C3
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 320 V DC / 250 V AC
Névleges áram 80 °C-on: 3 A
C2 névleges levezetési impulzus erenként (8/20): 3 kA
C2 Névleges levezetési impulzus összesen (8/20): 6 kA
Cseremodul
DB RIL 819.0808 szerint

Gyártó: DEHN
Típus: BCO MOD ML2 MVG 230
Cikksz.: 927090
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	V
Névleges feszültség (U_N )	230 V
Névleges áram 80 °C-on (I_L )	3 A
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	6 kA
Soros ellenállás per ér	0 ohm
Tanúsítványok	SIL

SPD osztály	V
Impulzus kategória	C1, C2, C3
Névleges feszültség (U_N )	230 V
Legnagyobb folyamatos üzemi feszültség DC ér-PG (U_C )	320 V
Legnagyobb folyamatos üzemi feszültség AC ér-PG (U_C )	250 V
Névleges áram 80 °C-on (I_L )	3 A
Névleges áram 80 °C-on (I_L )	6 A 240 ms-ig
Villámáram impulzus (10/350 µs) összesen	0,5 kA
Villámáram impulzus (10/350 µs) erenként	0,25 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	6 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	3 kA
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 1100 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 1100 V
Soros ellenállás per ér	0 ohm
Határfrekvencia ér-védőföld 100 ohm-nál (f_G )	200 MHz
Kapacitás ér-ér (C)	≤ 7,32 pF
Kapacitás ér-védőföld (C)	≤ 12 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség (dugaszolt védelmi modullal)	IP 20
Dugaszolható	BCO alapmodul
Földelés	BCO alapmodul
Tokozat anyaga	Poliamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	SIL

A 927090 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927090 terméket hozzáadtuk a kosárhoz.

Webshop indítása

BCO MOD ML2 BD EX 24

6 mm szélességű kombinált védőkészülék modul a BLITZDUCTORconnect termékcsaládhoz, állapotjelzéssel egy érpár gyújtószikramentes mérőáramkör és buszrendszer védelmére. Megfelel a FISCO követelményeinek. Szigetelési szilárdság> 500 V vezeték - föld között.

1 Termék

Cikkszám 927084 BCO MOD ML2 BD EX 24

GTIN 4013364410206, Vámtarifa szám (EU): 85363010, Bruttó súly: 39.00 g, PU: 1.00 db.

Képek

További információ

Kombinált levezető védőmodul
BLITZDUCTORconnect MOD ML2 BD EX 24
dugaszolható kombinált védőmodul
gyújtószikramentes, potenciálfüggetlen szimmetrikus
interfészek egy érpárjának védelmére
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 36,0 V DC / 25,4 V AC
Névleges áram 70 °C-on: 0,75 A
Max. bemeneti feszültség EN 60079-11 szerint: 30 V
Max. bemeneti áram EN 60079-11 szerint: 0,5 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Cseremodul

Gyártó: DEHN
Típus: BCO MOD ML2 BD EX 24
Cikksz.: 927084
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	L
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Névleges áram 80 °C-on (I_L )	0.5 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	3.5 MHz
Tanúsítványok	ATEX, IECEx, CCC, SIL

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	25.4 V
Névleges áram 80 °C-on (I_L )	0.5 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 65 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 1100 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 65 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 1100 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 48 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 1000 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	3.5 MHz
Kapacitás ér-ér (C)	≤ 2 nF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség (dugaszolt védelmi modullal)	IP 20
Dugaszolható	BCO Ex aljzat
Földelés	BCO Ex aljzat
Tokozat anyaga	Polyamid PA 6.6
Szín	kék
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	ATEX, IECEx, CCC, SIL
ATEX tanúsítványok (1)	TÜV 19 ATEX 8476 X: II (1)2 G Ex ia [ia Ga] IIC T4 ... T6 Gb
ATEX tanúsítványok (2)	TÜV 19 ATEX 8476 X: II 2 G Ex ib IIC T4 ... T6 Gb
ATEX tanúsítványok (3)	TÜV 19 ATEX 8476 X: II (1) D [Ex ia Da] IIIC
IECEx tanúsítványok (1)	IECEx TUR 20.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx tanúsítványok (2)	IECEx TUR 20.0025X: Ex ib IIC T4 ... T6 Gb
IECEx tanúsítványok (3)	IECEx TUR 20.0025X: [Ex ia Da] IIIC
China Compulsory Certification	CCC No. 2021312304001130 (Ex ia, Ex ib)
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 1000 V

A 927084 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927084 terméket hozzáadtuk a kosárhoz.

Webshop indítása

BLITZDUCTORconnect – Modular

Details

BCO ML2 B 180

Cikkszám 927210 BCO ML2 B 180

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_gelb.stp

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_gelb.igs

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_gelb.jt

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_gelb.dwg

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_m_D_E.dxf

Ön nem jogosult a letöltésre 9272XX_XD.ema

Ön nem jogosult a letöltésre DEHN.927210.wspak

A 927210 termék hozzá lett adva a jegyzettömbhöz.

A 927210 terméket hozzáadtuk a kosárhoz.

BCO ML2 BE

Cikkszám 927222 BCO ML2 BE 12

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_gelb.stp

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_gelb.igs

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_gelb.jt

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_gelb.dwg

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_m_D_E.dxf

Ön nem jogosult a letöltésre 927224_eplan.zip

Ön nem jogosult a letöltésre DEHN.927222.wspak

A 927222 termék hozzá lett adva a jegyzettömbhöz.

A 927222 terméket hozzáadtuk a kosárhoz.

Cikkszám 927224 BCO ML2 BE 24

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_gelb.stp

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_gelb.igs

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_gelb.jt

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_gelb.dwg

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_m_D_E.dxf

Ön nem jogosult a letöltésre 927224_eplan.zip

Ön nem jogosult a letöltésre 927224.ema

A 927224 termék hozzá lett adva a jegyzettömbhöz.

A 927224 terméket hozzáadtuk a kosárhoz.

Cikkszám 927225 BCO ML2 BE 48

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_gelb.stp

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_gelb.igs

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_gelb.jt

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_gelb.dwg

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_m_D_E.dxf

Ön nem jogosult a letöltésre 927224_eplan.zip

Ön nem jogosult a letöltésre DEHN.927225.wspak

A 927225 termék hozzá lett adva a jegyzettömbhöz.

A 927225 terméket hozzáadtuk a kosárhoz.

Cikkszám 927227 BCO ML2 BE 180

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_gelb.stp

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_gelb.igs

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_gelb.jt

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_gelb.dwg

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_m_D_E.dxf

Ön nem jogosult a letöltésre DEHN.927227.edz

A 927227 termék hozzá lett adva a jegyzettömbhöz.

A 927227 terméket hozzáadtuk a kosárhoz.

BCO ML2 BD

Cikkszám 927242 BCO ML2 BD 12

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_gelb.stp

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_gelb.igs

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_gelb.jt

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_gelb.dwg

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_m_D_E.dxf

Ön nem jogosult a letöltésre 927244_eplan.zip

Ön nem jogosult a letöltésre DEHN.927242.wspak

A 927242 termék hozzá lett adva a jegyzettömbhöz.

A 927242 terméket hozzáadtuk a kosárhoz.

Cikkszám 927244 BCO ML2 BD 24

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_gelb.stp

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_gelb.igs

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_gelb.jt

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_gelb.dwg

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_m_D_E.dxf

Ön nem jogosult a letöltésre 927244_eplan.zip

Ön nem jogosult a letöltésre DEHN.927244.wspak

A 927244 termék hozzá lett adva a jegyzettömbhöz.

A 927244 terméket hozzáadtuk a kosárhoz.

Cikkszám 927245 BCO ML2 BD 48

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_gelb.stp

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_gelb.igs

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_gelb.jt

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_gelb.dwg

Ön nem jogosult a letöltésre 9272XX_BCO ML2 XXX_m_D_E.dxf
