DEHNvap EMOB

Univerzálisan alkalmazható kombinált levezető, speciálisan töltő-infrastruktúra áramellátó rendszereihez
Az RAC szikraköz-technológia alapján csak 1 osztásegység/pólus szélességgel kompakt és helytakarékos szerelést tesz lehetővé
Energetikailag koordinált védőhatás a végkészülékig 1. típus + 2. típus + 3. típus
– Átengedett energia S20K275 végberendezés-varisztornál < 0,5 J
Maximális előbiztosító 250 A gG-ig
Szigetelésmérés csatlakoztatott állapotban 1000 V DC-ig lehetséges

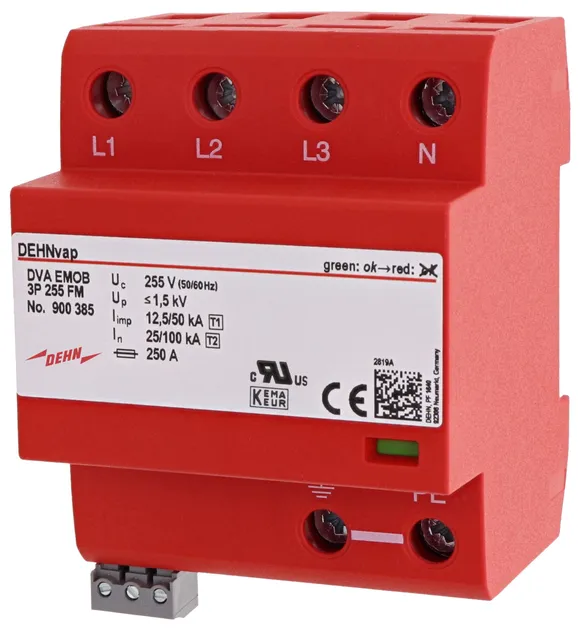

DVA EMOB 3P 255 FM

1 Termék

Cikkszám 900385 DVA EMOB 3P 255 FM

GTIN 4013364422186, Vámtarifa szám (EU): 85363090, Bruttó súly: 500.00 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

Kombinált levezető DEHNvap EMOB
4 pólusú kombinált levezető 230/400 V TT és TN(C)-S rendszerekhez
szélesség 4 osztásegység modul, távjelző érintkezővel
1. típusú + 2. típusú levezető az MSZ EN 61643-11 szerint

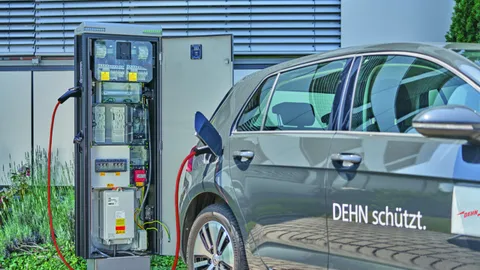

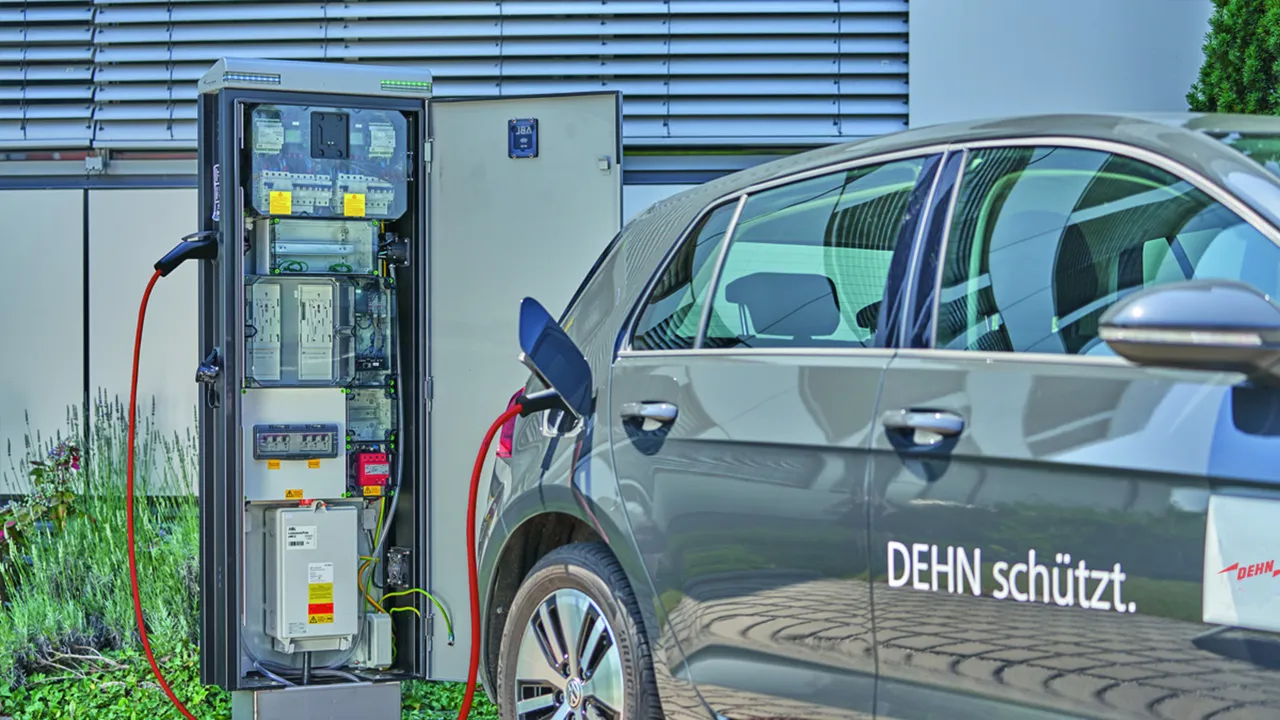

Speciálisan töltő-infrastruktúra
áramellátó rendszerekben való alkalmazásra
RAC szikraköz-technológia
Hibajelzés
Legmagasabb tartós feszültség: 255 V AC
Védelmi feszültségszint: <= 1,5 kV
Villámáram impulzus (10/350): 50 kA
Max. előbiztosíték: 250 A
– Átengedett energia S20K275 végberendezés-varisztornál < 0,5 J
Szigetelésmérés csatlakoztatott
állapotban lehetséges 1000 V DC-ig
KEMA és UL tanúsítással
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője, valamint közvetlenül a végberendezéshez

Gyártó: DEHN
Típus: DVA EMOB 3P 255 FM
Cikksz.: 900385
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	1.típus+2.típus / I.osztály + II.osztály
Legnagyobb folyamatos üzemi feszültség AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Levezetési áramimpulzus (10/350 µs) [L-N]/[N-PE] (I_imp )	12.5 / 50 kA
Fajlagos energia [L-N]/[N-PE] (W/R)	39.06 kJ/ohm / 625.00 kJ/ohm
Névleges levezetési áram (8/20 µs) (I_n )	25 / 100 kA
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1.5 kV / ≤ 1.5 kV
Tanusítványok	KEMA, UL

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	1.típus+2.típus / I.osztály + II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	1.típus + 2. típus + 3. típus
Névleges feszültség AC (U_N )	230 / 400 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Levezetési áramimpulzus (10/350 µs) [L-N]/[N-PE] (I_imp )	12.5 / 50 kA
Fajlagos energia [L-N]/[N-PE] (W/R)	39.06 kJ/ohm / 625.00 kJ/ohm
Névleges levezetési áram (8/20 µs) (I_n )	25 / 100 kA
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1.5 kV / ≤ 1.5 kV
Névleges megszakítható utánfolyó áram [L-N]/[N-PE] (I_fi )	25 kA_rms/ 100 A_rms
Utánfolyóáram korlátozás / szelektivitás	szelektív 35A gG olvadóbiztosítóval 25 kAeff-ig (függ.zárlati áram)
Megszólalási idő (t_A )	≤ 100 ns
– Max. előtétbiztosító (L) I_K≤ 25 kA_eff	250 A gG
Időszakos túlfeszültség (TOV) [L-N] (UT) – Karakterisztika	440 V / 120 perc – ellenáll
Időszakos túlfeszültség (TOV) [N-PE] (UT) – Karakterisztika	1200 V / 200 ms – ellenáll
Üzemi hőmérséklet-tartomány (párhuzamos/V kapcsolás) (T_U )	-40°C...+80°C
Működés-, hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (L1, L2, L3, N, PE, 9) (min.)	1.5 mm² tömör / finomsodrat
Csatlakozóvezeték-keresztmetszet (L1, L2, L3, N, PE, 9) (max.)	35 mm² sodrott / 25mm² finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20

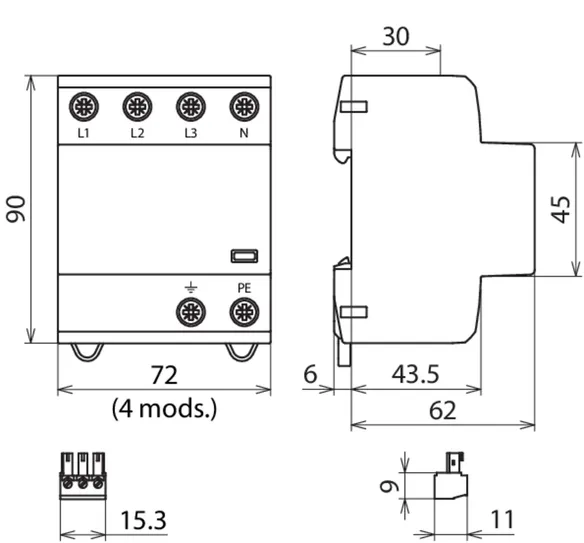

Beépítési méretek	4 modul, DIN 43880
Tanusítványok	KEMA, UL
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0.5 A
Kapcsolási teljesítmény DC	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm² tömör- / finomsodrat
Szigetelésmérés csatlakoztatott állapotban lehetséges	1000 V DC-ig
Kiegészítő műszaki adatok:	---------------------------------
– Kiegészítő rendellenes feszültség vizsgálat: 485 V AC / 50 Hz for 24 h	ellenáll
– Maradék energia S20K275-nál	< 0.5 J
– Karakterisztika U = 320 V és I_SCCR = 13,5 kA 63 A gG biztosítóval	ellenáll
– Védelmi feszültségszint [L-PE] (U_P )	≤ 2,0 kV

A 900385 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900385 terméket hozzáadtuk a kosárhoz.

Webshop indítása

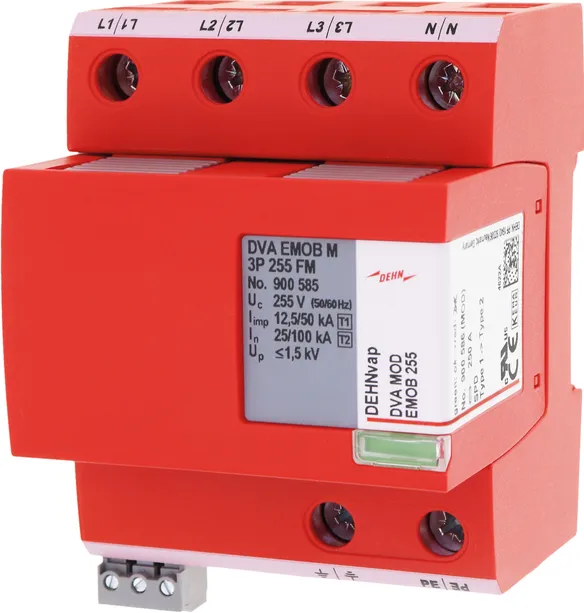

DVA EMOB M 3P 255 FM

1 Termék

Cikkszám 900585 DVA EMOB M 3P 255 FM

GTIN 4013364498983, Vámtarifa szám (EU): 85354000, Bruttó súly: 592.47 g, PU: 1.00 db.

Képek

További információ

Kombinált levezető DEHNvap EMOB
4 pólusú kombinált levezető 230/400 V TT és TN(C)-S rendszerekhez
szélesség 4 osztásegység modul, távjelző érintkezővel
Moduláris levezető 1. típus + 2. típus az MSZ EN 61643-11 szerint
Speciálisan töltő-infrastruktúra
áramellátó rendszerekben való alkalmazásra
RAC szikraköz-technológia
Hibajelzés
Legmagasabb tartós feszültség: 255 V AC
Védelmi feszültségszint: <= 1,5 kV
Villámáram impulzus (10/350): 12,5 kA
Max. előbiztosíték: 250 A
KEMA és UL tanúsítással
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője, valamint közvetlenül a végberendezéshez

Gyártó: DEHN
Típus: DVA EMOB M 3P 255 FM
Cikksz.: 900585
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	1.típus+2.típus / I.osztály + II.osztály
Legnagyobb folyamatos üzemi feszültség AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Levezetési áramimpulzus (10/350 µs) [L-N]/[N-PE] (I_imp )	12.5 / 50 kA
Fajlagos energia [L-N]/[N-PE] (W/R)	39.06 kJ/ohm / 625.00 kJ/ohm
Névleges levezetési áram (8/20 µs) (I_n )	25 / 100 kA
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1.5 kV / ≤ 1.5 kV
Tanusítványok	KEMA, UL

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	1.típus+2.típus / I.osztály + II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	1.típus + 2. típus + 3. típus
Névleges feszültség AC (U_N )	230 / 400 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Levezetési áramimpulzus (10/350 µs) [L-N]/[N-PE] (I_imp )	12.5 / 50 kA
Fajlagos energia [L-N]/[N-PE] (W/R)	39.06 kJ/ohm / 625.00 kJ/ohm
Névleges levezetési áram (8/20 µs) (I_n )	25 / 100 kA
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1.5 kV / ≤ 1.5 kV
Névleges megszakítható utánfolyó áram [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Utánfolyóáram korlátozás / szelektivitás	35 A gG biztosító ki nem oldása 50 kA_eff (prosp.)
Megszólalási idő (t_A )	≤ 100 ns
– Max. előtétbiztosító (L) I_K≤ 50 kA_eff	250 A gG
Időszakos túlfeszültség (TOV) [L-N] (UT) – Karakterisztika	440 V / 120 perc – ellenáll
Időszakos túlfeszültség (TOV) [N-PE] (UT) – Karakterisztika	1200 V / 200 ms – ellenáll
Üzemi hőmérséklet-tartomány (párhuzamos/V kapcsolás) (T_U )	-40°C...+80°C
Működés-, hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (L1, L2, L3, N, PE, 9) (min.)	1.5 mm² tömör / finomsodrat
Csatlakozóvezeték-keresztmetszet (L1, L2, L3, N, PE, 9) (max.)	35 mm² sodrott / 25mm² finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	4 modul, DIN 43880
Tanusítványok	KEMA, UL
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0.5 A
Kapcsolási teljesítmény DC	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm² tömör- / finomsodrat
Szigetelésmérés csatlakoztatott állapotban lehetséges	500 V DC-ig
Kiegészítő műszaki adatok:	---------------------------------
– Védelmi feszültségszint [L-PE] (U_P )	1,8 kV
