Cikkszám 377005 AL ZF B11.11 B5.2 6.5 L81 AL

GTIN 4013364024908, Vámtarifa szám (EU): 85359000, Bruttó súly: 23.90 g, PU: 50.00 db.

Képek

Open PDF

További információ

CAD fájlok

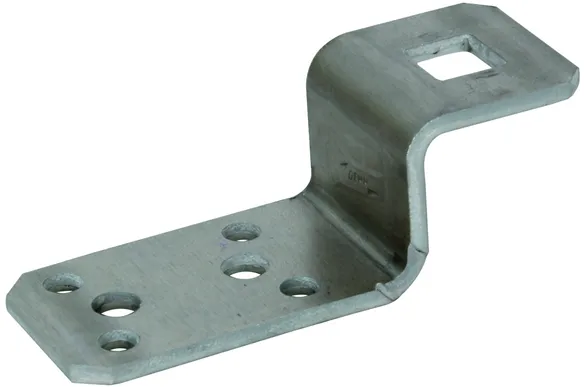

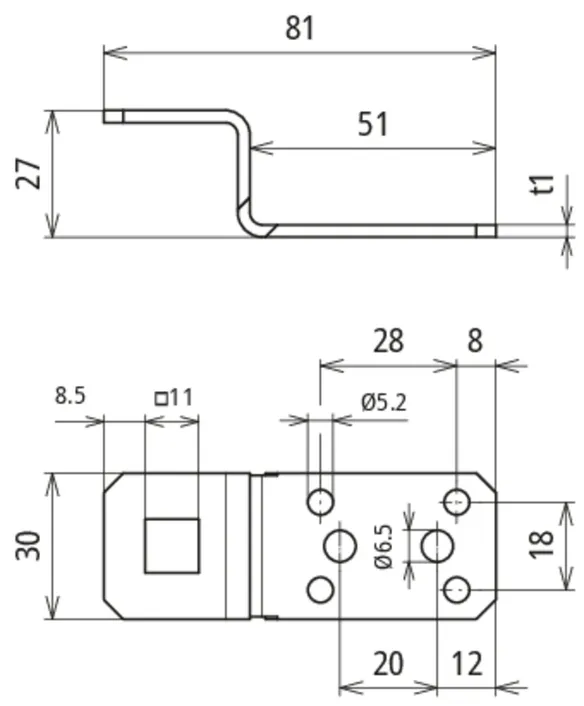

Csatlakozópánt négyszögletes furattal Al
Csatlakozópántok
fémburkolatok csatlakoztatásához
vakszegeccsel vagy
csavarral lyuk 11x11 mm (pl. KS-összekötő számára),
Csatlakozás hosszanti és keresztirányú
Heveder anyaga: Al
rögzítés: [4x] Ø5,2 / [2x] Ø6,5 mm
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: AL ZF B11.11 B5.2 6.5 L81 AL
Cikksz.: 377005
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

Heveder anyaga	Al
rögzítés	[4x] Ø5,2 / [2x] Ø6,5 mm
Szabványhivatkozás	DIN EN 62561-1
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Heveder anyaga	Al
Anyagvastagság (t1)	3 mm
rögzítés	[4x] Ø5,2 / [2x] Ø6,5 mm
Rögzítési lehetőség	Vakszegecsek vagy fúrócsavarok
Alkalmazási előírás	a DIN EN 62305-3 1. melléklet szerint ≥ 0,5 mm anyagvastagságnál a csatlakoztatáshoz 4 db szegecset Ø5 mm, 2 db szegecset Ø6 mm vagy ≥ 2mm anyagvastagságnál 2 db önmetsző csavart Ø6,3 mm NIRO kell felhasználni
Csatlakozás	hosszanti / keresztirányú
Csatlakozás módja	Négyszögletes furat 11x11 mm (KS összekötők)
Villámáram-vezetőképesség (10/350 µs)	= *⁾
Szabványhivatkozás	DIN EN 62561-1
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

A 377005 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 377005 terméket hozzáadtuk a kosárhoz.

Webshop indítása

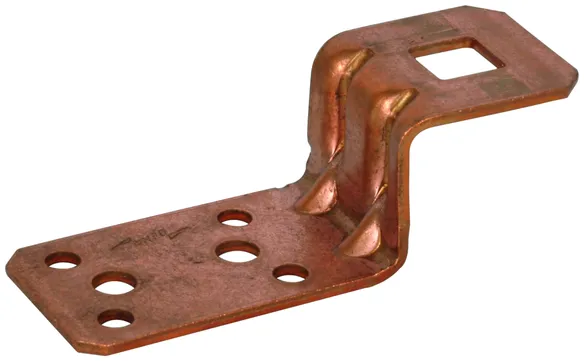

Cikkszám 377017 AL ZF B11.11 B5.2 6.5 L81 CU

GTIN 4013364024915, Vámtarifa szám (EU): 85359000, Bruttó súly: 51.20 g, PU: 50.00 db.

Képek

Open PDF

További információ

CAD fájlok

Csatlakozópánt négyszögletes furattal Cu
Csatlakozópántok
fémburkolatok csatlakoztatásához
vakszegeccsel vagy
csavarral lyuk 11x11 mm (pl. KS-összekötő számára),
Csatlakozás hosszanti és keresztirányú
Heveder anyaga: Cu
rögzítés: [4x] Ø5,2 / [2x] Ø6,5 mm
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: AL ZF B11.11 B5.2 6.5 L81 CU
Cikksz.: 377017
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

Heveder anyaga	Cu
rögzítés	[4x] Ø5,2 / [2x] Ø6,5 mm
Szabványhivatkozás	DIN EN 62561-1
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Heveder anyaga	Cu
Anyagvastagság (t1)	2 mm
rögzítés	[4x] Ø5,2 / [2x] Ø6,5 mm
Rögzítési lehetőség	Vakszegecsek vagy fúrócsavarok
Alkalmazási előírás	a DIN EN 62305-3 1. melléklet szerint ≥ 0,5 mm anyagvastagságnál a csatlakoztatáshoz 4 db szegecset Ø5 mm, 2 db szegecset Ø6 mm vagy ≥ 2mm anyagvastagságnál 2 db önmetsző csavart Ø6,3 mm NIRO kell felhasználni
Csatlakozás	hosszanti / keresztirányú
Csatlakozás módja	Négyszögletes furat 11x11 mm (KS összekötők)
Villámáram-vezetőképesség (10/350 µs)	= *⁾
Szabványhivatkozás	DIN EN 62561-1
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

A 377017 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 377017 terméket hozzáadtuk a kosárhoz.

Webshop indítása

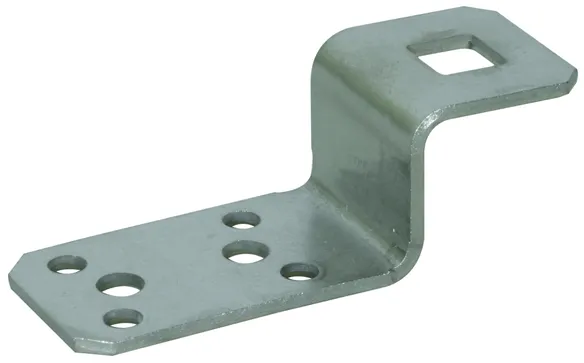

Cikkszám 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

GTIN 4013364119284, Vámtarifa szám (EU): 85359000, Bruttó súly: 54.10 g, PU: 50.00 db.

Képek

Open PDF

További információ

CAD fájlok

Csatlakoztató heveder négyszögletes furattal NIRO
Csatlakozópántok
fémburkolatok csatlakoztatásához
vakszegeccsel vagy
csavarral lyuk 11x11 mm (pl. KS-összekötő számára),
Csatlakozás hosszanti és keresztirányú
Heveder anyaga: NIRO
rögzítés: [4x] Ø5,2 / [2x] Ø6,5 mm
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: AL ZF B11.11 B5.2 6.5 L81 V2A
Cikksz.: 377009
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

Heveder anyaga	NIRO
rögzítés	[4x] Ø5,2 / [2x] Ø6,5 mm
Szabványhivatkozás	DIN EN 62561-1
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Heveder anyaga	NIRO
Anyagvastagság (t1)	2,5 mm
rögzítés	[4x] Ø5,2 / [2x] Ø6,5 mm
Rögzítési lehetőség	Vakszegecsek vagy fúrócsavarok
Alkalmazási előírás	a DIN EN 62305-3 1. melléklet szerint ≥ 0,5 mm anyagvastagságnál a csatlakoztatáshoz 4 db szegecset Ø5 mm, 2 db szegecset Ø6 mm vagy ≥ 2mm anyagvastagságnál 2 db önmetsző csavart Ø6,3 mm NIRO kell felhasználni
Csatlakozás	hosszanti / keresztirányú
Csatlakozás módja	Négyszögletes furat 11x11 mm (KS összekötők)
Villámáram-vezetőképesség (10/350 µs)	= *⁾
Szabványhivatkozás	DIN EN 62561-1
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

A 377009 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 377009 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

GTIN 4013364078604, Vámtarifa szám (EU): 85359000, Bruttó súly: 76.00 g, PU: 50.00 db.

Képek

Open PDF

További információ

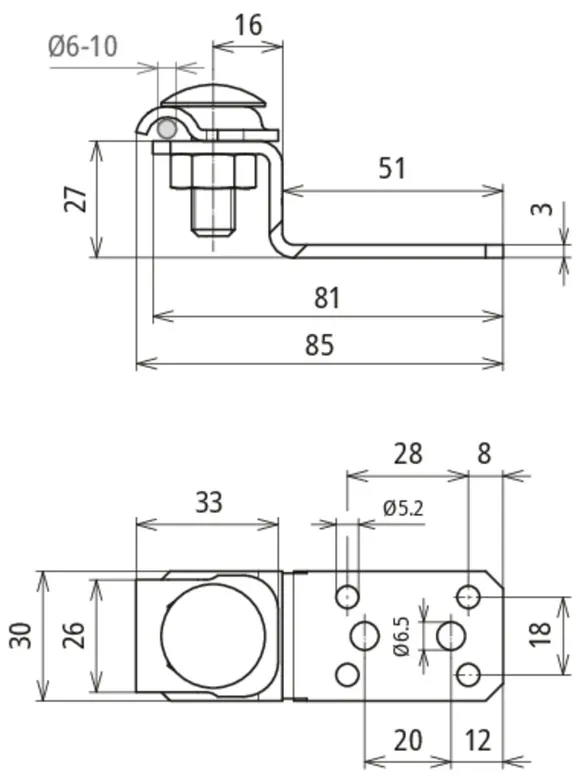

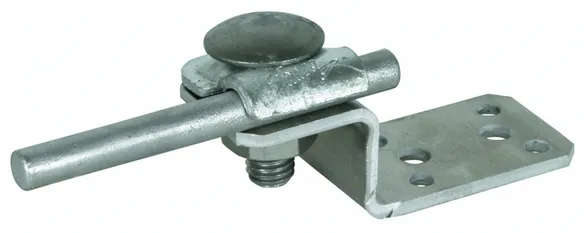

Csatlakozópánt befogóbakkal
Csatlakozópántok fémburkolatok csatlakoztatásához vakszegeccsel
vagy csavarral
befogóbakkal Rd 6-10 mm-es vezető számára
Heveder anyaga: Al
rögzítés: [4x] Ø5,2 / [2x] Ø6,5 mm
Befogóbak anyaga: St/tZn
Csavar: M10 x 30 mm
Befogási tartomány Rd: 6-10 mm
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: AL ZF KB 6.10STTZN B5.2 6.5 L81 AL
Cikksz.: 377100
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

Heveder anyaga	Al
rögzítés	[4x] Ø5,2 / [2x] Ø6,5 mm
Befogóbak anyaga	St/tZn
Befogási tartomány Rd	6-10 mm
Szabványhivatkozás	DIN EN 62561-1
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Heveder anyaga	Al
Anyagvastagság (t1)	3 mm
rögzítés	[4x] Ø5,2 / [2x] Ø6,5 mm
Rögzítési lehetőség	Vakszegecsek vagy fúrócsavarok
Alkalmazási előírás	a DIN EN 62305-3 1. melléklet szerint ≥ 0,5 mm anyagvastagságnál a csatlakoztatáshoz 4 db szegecset Ø5 mm, 2 db szegecset Ø6 mm vagy ≥ 2mm anyagvastagságnál 2 db önmetsző csavart Ø6,3 mm NIRO kell felhasználni
Befogóbak anyaga	St/tZn
Csavar	e M10 x 30 mm
Csavar / anya anyaga	NIRO
Csatlakozás	hosszanti / keresztirányú
Csatlakozás módja	Befogóbak
Befogási tartomány Rd	6-10 mm
Villámáram-vezetőképesség (10/350 µs)	& *⁾
Szabványhivatkozás	DIN EN 62561-1
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

A 377100 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 377100 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

GTIN 4013364136465, Vámtarifa szám (EU): 85359000, Bruttó súly: 72.40 g, PU: 50.00 db.

Képek

Open PDF

További információ

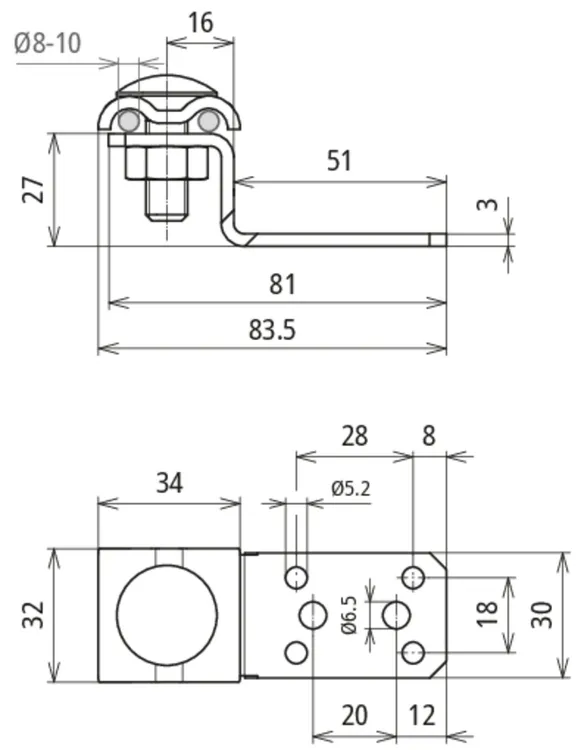

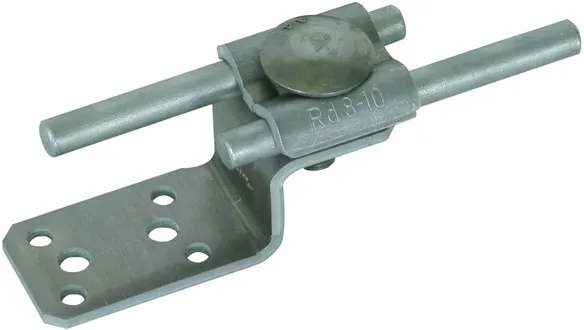

Csatlakozópánt kettős fedőbilinccsel Al
Csatlakozópántok fémburkolatok csatlakoztatásához vakszegeccsel
vagy csavarral
Kettős fedőbilinccsel Rd 8-10 mm-es vezető számára
Heveder anyaga: Al
rögzítés: [4x] Ø5,2 / [2x] Ø6,5 mm
Kettős fedőbilincs anyaga: Al
Csavar: M10 x 30 mm
Befogási tartomány Rd: 8-10 mm
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: AL ZF DUL 6.10 B5.2 6.5 L81 AL
Cikksz.: 377200
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

Heveder anyaga	Al
rögzítés	[4x] Ø5,2 / [2x] Ø6,5 mm
Kettős fedőbilincs anyaga	Al
Befogási tartomány Rd	8-10 mm
Szabványhivatkozás	DIN EN 62561-1
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Heveder anyaga	Al
Anyagvastagság (t1)	3 mm
rögzítés	[4x] Ø5,2 / [2x] Ø6,5 mm
Rögzítési lehetőség	Vakszegecsek vagy fúrócsavarok
Alkalmazási előírás	a DIN EN 62305-3 1. melléklet szerint ≥ 0,5 mm anyagvastagságnál a csatlakoztatáshoz 4 db szegecset Ø5 mm, 2 db szegecset Ø6 mm vagy ≥ 2mm anyagvastagságnál 2 db önmetsző csavart Ø6,3 mm NIRO kell felhasználni
Kettős fedőbilincs anyaga	Al
Csavar	e M10 x 30 mm
Csavar / anya anyaga	NIRO
Csatlakozás	hosszanti / keresztirányú
Csatlakozás módja	Kettős fedőbilincs
Befogási tartomány Rd	8-10 mm
Villámáram-vezetőképesség (10/350 µs)	& *⁾
Szabványhivatkozás	DIN EN 62561-1
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

A 377200 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 377200 terméket hozzáadtuk a kosárhoz.

Webshop indítása

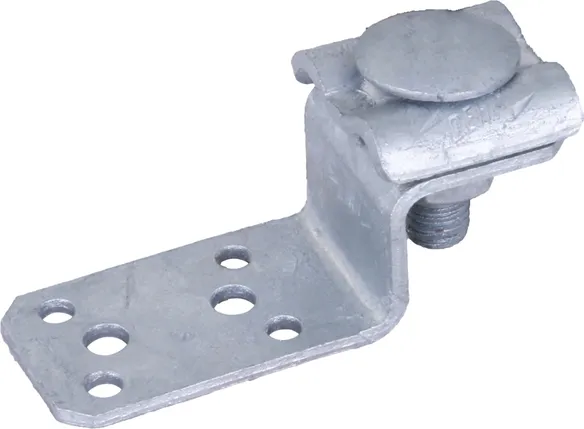

Cikkszám 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

GTIN 4013364525122, Vámtarifa szám (EU): 85359000, Bruttó súly: 117.50 g, PU: 50.00 db.

Képek

Open PDF

További információ

Csatlakozó- és végelem kettős fedőbilinccsel St/tZn
Csatlakozó- és végelem
fémburkolatok csatlakoztatásához vakszegeccsel
vagy csavarral
Kettős fedőbilinccsel Rd 8-10 mm-es vezető számára
Heveder anyaga: St/tZn
rögzítés: [4x] Ø5,2 / [2x] Ø6,5 mm
Kettős fedőbilincs anyaga: St/tZn
Csavar: M10 x 30 mm
Befogási tartomány Rd: 8-10 mm
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: AL ZF DUL 6.10 B5.2 6.5 L81 STTZN
Cikksz.: 377201
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

Heveder anyaga	St/tZn
rögzítés	[4x] Ø5,2 / [2x] Ø6,5 mm
Kettős fedőbilincs anyaga	St/tZn
Befogási tartomány Rd	8-10 mm
Szabványhivatkozás	DIN EN 62561-1
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Heveder anyaga	St/tZn
Anyagvastagság (t1)	3 mm
rögzítés	[4x] Ø5,2 / [2x] Ø6,5 mm
Rögzítési lehetőség	Vakszegecsek vagy fúrócsavarok
Alkalmazási előírás	a DIN EN 62305-3 1. melléklet szerint ≥ 0,5 mm anyagvastagságnál a csatlakoztatáshoz 4 db szegecset Ø5 mm, 2 db szegecset Ø6 mm vagy ≥ 2mm anyagvastagságnál 2 db önmetsző csavart Ø6,3 mm NIRO kell felhasználni
Kettős fedőbilincs anyaga	St/tZn
Csavar	e M10 x 30 mm
Csavar / anya anyaga	St/tZn
Csatlakozás	hosszanti / keresztirányú
Csatlakozás módja	Kettős fedőbilincs
Befogási tartomány Rd	8-10 mm
Villámáram-vezetőképesség (10/350 µs)	& *⁾
Szabványhivatkozás	DIN EN 62561-1
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

A 377201 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 377201 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

GTIN 4013364525139, Vámtarifa szám (EU): 85359000, Bruttó súly: 111.65 g, PU: 50.00 db.

Képek

Open PDF

További információ

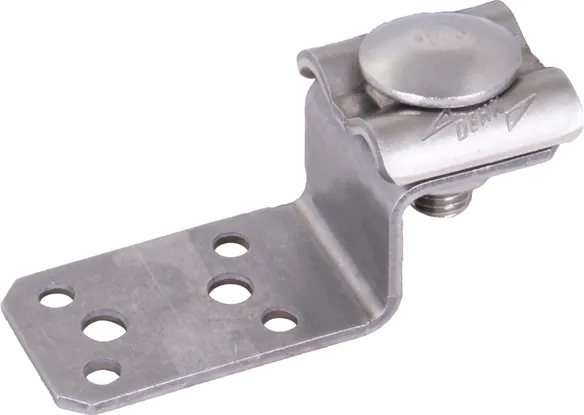

Csatlakozó- és végelem kettős fedőbilinccsel NIRO
Csatlakozó- és végelem
fémburkolatok csatlakoztatásához vakszegeccsel
vagy csavarral
Kettős fedőbilinccsel Rd 8-10 mm-es vezető számára
Heveder anyaga: NIRO
rögzítés: [4x] Ø5,2 / [2x] Ø6,5 mm
Kettős fedőbilincs anyaga: NIRO
Csavar: M10 x 30 mm
Befogási tartomány Rd: 8-10 mm
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: AL ZF DUL 6.10 B5.2 6.5 L81 V2A
Cikksz.: 377209
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

Heveder anyaga	NIRO
rögzítés	[4x] Ø5,2 / [2x] Ø6,5 mm
Kettős fedőbilincs anyaga	NIRO
Befogási tartomány Rd	8-10 mm
Szabványhivatkozás	DIN EN 62561-1
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

Heveder anyaga	NIRO
Anyagvastagság (t1)	3 mm
rögzítés	[4x] Ø5,2 / [2x] Ø6,5 mm
Rögzítési lehetőség	Vakszegecsek vagy fúrócsavarok
Alkalmazási előírás	a DIN EN 62305-3 1. melléklet szerint ≥ 0,5 mm anyagvastagságnál a csatlakoztatáshoz 4 db szegecset Ø5 mm, 2 db szegecset Ø6 mm vagy ≥ 2mm anyagvastagságnál 2 db önmetsző csavart Ø6,3 mm NIRO kell felhasználni
Kettős fedőbilincs anyaga	NIRO
Csavar	e M10 x 30 mm
Csavar / anya anyaga	NIRO
Csatlakozás	hosszanti / keresztirányú
Csatlakozás módja	Kettős fedőbilincs
Befogási tartomány Rd	8-10 mm
Villámáram-vezetőképesség (10/350 µs)	& *⁾
Szabványhivatkozás	DIN EN 62561-1
*⁾ A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

A 377209 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 377209 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Results for products (0)

Results for content (0)

Csatlakozópántok

Négyszögletes furattal

Cikkszám 377005 AL ZF B11.11 B5.2 6.5 L81 AL

A 377005 termék hozzá lett adva a jegyzettömbhöz.

A 377005 terméket hozzáadtuk a kosárhoz.

Cikkszám 377017 AL ZF B11.11 B5.2 6.5 L81 CU

A 377017 termék hozzá lett adva a jegyzettömbhöz.

A 377017 terméket hozzáadtuk a kosárhoz.

Cikkszám 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

A 377009 termék hozzá lett adva a jegyzettömbhöz.

A 377009 terméket hozzáadtuk a kosárhoz.

Befogóbakkal

Cikkszám 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

A 377100 termék hozzá lett adva a jegyzettömbhöz.

A 377100 terméket hozzáadtuk a kosárhoz.

Kettős fedőbilinccsel

Cikkszám 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

A 377200 termék hozzá lett adva a jegyzettömbhöz.

A 377200 terméket hozzáadtuk a kosárhoz.

Cikkszám 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

A 377201 termék hozzá lett adva a jegyzettömbhöz.

A 377201 terméket hozzáadtuk a kosárhoz.

Cikkszám 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

A 377209 termék hozzá lett adva a jegyzettömbhöz.

A 377209 terméket hozzáadtuk a kosárhoz.

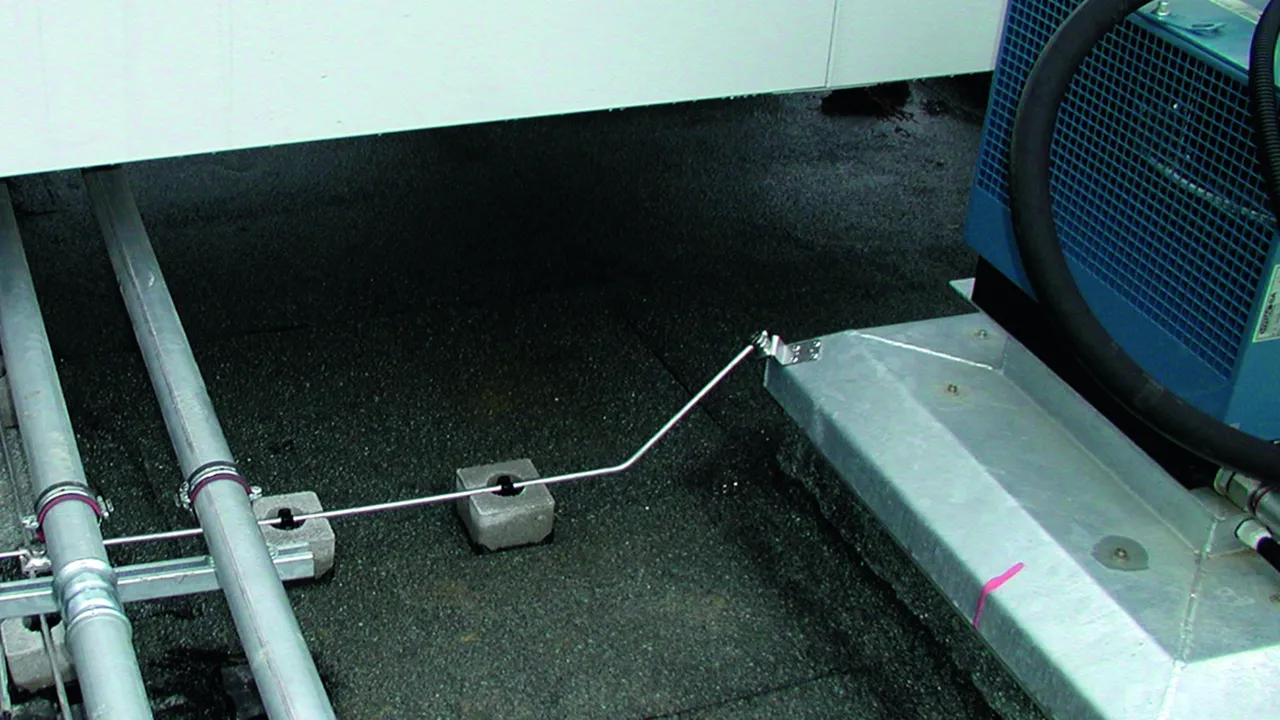

Csatlakozópántok

Négyszögletes furattal

Cikkszám 377005 AL ZF B11.11 B5.2 6.5 L81 AL

Ön nem jogosult a letöltésre 377005.stp

Ön nem jogosult a letöltésre 377005.igs

Ön nem jogosult a letöltésre 377005.jt

Ön nem jogosult a letöltésre 377005.dwg

Ön nem jogosult a letöltésre 377005_377009_377017m_D_Variante.dxf

A 377005 termék hozzá lett adva a jegyzettömbhöz.

A 377005 terméket hozzáadtuk a kosárhoz.

Cikkszám 377017 AL ZF B11.11 B5.2 6.5 L81 CU

Ön nem jogosult a letöltésre 377017.stp

Ön nem jogosult a letöltésre 377017.igs

Ön nem jogosult a letöltésre 377017.jt

Ön nem jogosult a letöltésre 377017.dwg

Ön nem jogosult a letöltésre 377005_377009_377017m_D_Variante.dxf

A 377017 termék hozzá lett adva a jegyzettömbhöz.

A 377017 terméket hozzáadtuk a kosárhoz.

Cikkszám 377009 AL ZF B11.11 B5.2 6.5 L81 V2A

Ön nem jogosult a letöltésre 377009.stp

Ön nem jogosult a letöltésre 377009.igs

Ön nem jogosult a letöltésre 377009.jt

Ön nem jogosult a letöltésre 377009.dwg

Ön nem jogosult a letöltésre 377005_377009_377017m_D_Variante.dxf

A 377009 termék hozzá lett adva a jegyzettömbhöz.

A 377009 terméket hozzáadtuk a kosárhoz.

Befogóbakkal

Cikkszám 377100 AL ZF KB 6.10STTZN B5.2 6.5 L81 AL

Ön nem jogosult a letöltésre 377100_377109_377117.stp

Ön nem jogosult a letöltésre 377100_377109_377117.igs

Ön nem jogosult a letöltésre 377100_377109_377117.jt

Ön nem jogosult a letöltésre 377100_377109_377117.dwg

Ön nem jogosult a letöltésre 377100_377109_377117m_D.dxf

A 377100 termék hozzá lett adva a jegyzettömbhöz.

A 377100 terméket hozzáadtuk a kosárhoz.

Kettős fedőbilinccsel

Cikkszám 377200 AL ZF DUL 6.10 B5.2 6.5 L81 AL

Ön nem jogosult a letöltésre 377200_377201_377209.stp

Ön nem jogosult a letöltésre 377200_377201_377209.igs

Ön nem jogosult a letöltésre 377200_377201_377209.jt

Ön nem jogosult a letöltésre 377200_377201_377209.dwg

Ön nem jogosult a letöltésre 377200_377201_377209m_D.dxf

A 377200 termék hozzá lett adva a jegyzettömbhöz.

A 377200 terméket hozzáadtuk a kosárhoz.

Cikkszám 377201 AL ZF DUL 6.10 B5.2 6.5 L81 STTZN

Ön nem jogosult a letöltésre 377200_377201_377209.jt

Ön nem jogosult a letöltésre 377200_377201_377209.igs

Ön nem jogosult a letöltésre 377200_377201_377209.jt

Ön nem jogosult a letöltésre 377200_377201_377209.dwg

Ön nem jogosult a letöltésre 377200_377201_377209m_D.dxf

A 377201 termék hozzá lett adva a jegyzettömbhöz.

A 377201 terméket hozzáadtuk a kosárhoz.

Cikkszám 377209 AL ZF DUL 6.10 B5.2 6.5 L81 V2A

Ön nem jogosult a letöltésre 377200_377201_377209.stp

Ön nem jogosult a letöltésre 377200_377201_377209.igs

Ön nem jogosult a letöltésre 377200_377201_377209.jt

Ön nem jogosult a letöltésre 377200_377201_377209.dwg

Ön nem jogosult a letöltésre 377200_377201_377209m_D.dxf

A 377209 termék hozzá lett adva a jegyzettömbhöz.

A 377209 terméket hozzáadtuk a kosárhoz.
