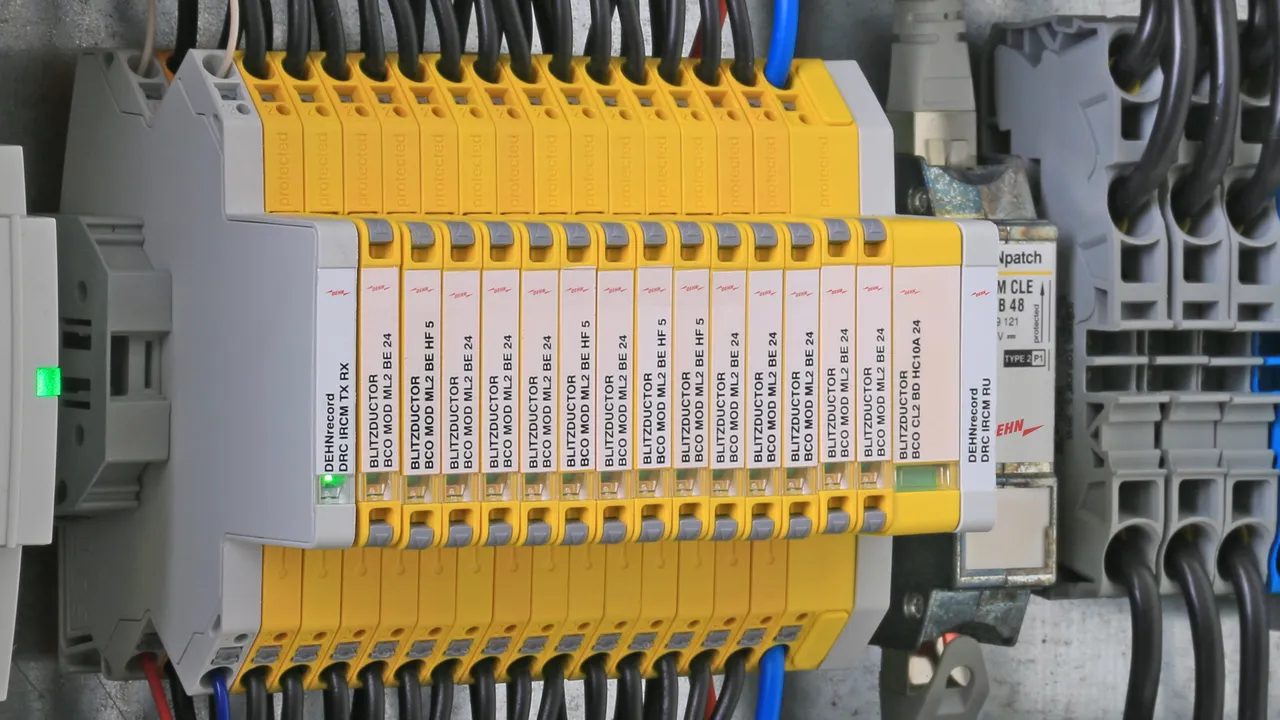

BLITZDUCTORconnect – Compact

Univerzális villámáram-levezető és túlfeszültség-védelmi készülék

Mérési, vezérlő és szabályozási áramkörök, valamint busz- és telekommunikációs rendszerek védelmére
Nagy levezetési képesség 3 kA (10/350 µs), 10 kA (8/20 µs)
Legnagyobb levezetési áram, Imax akár 20 kA (8/20 µs)
Kis feszültségvédelmi szint, ami végkészülékeket is képes megvédeni

Kompakt védelmi készülék

Gyors és egyszerű vezetékcsatlakozás a rúgós csatlakozástechnikának köszönhetően
Nagy rendelkezésreállás a FailSafe tulajdonságnak köszönhetően

Funkcionálisan optimizált kivitel csak 6 mm-es szélességben

LifeCheck és vizuális állapotjelzés a modulba integrálva
Egyszerű állapot-távjelzés az opcionális távjelző egységgel
Rezgés- és ütésállóság ellen tesztelt a biztonságos működésért

Details

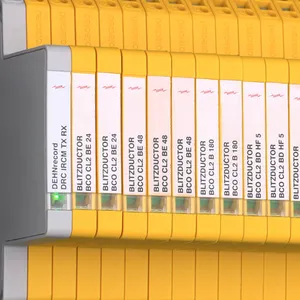

**Gyors állapotellenőrzés - szempillantás alatt**
Beépített állapotjelzés a könnyű és gyors karbantartásért

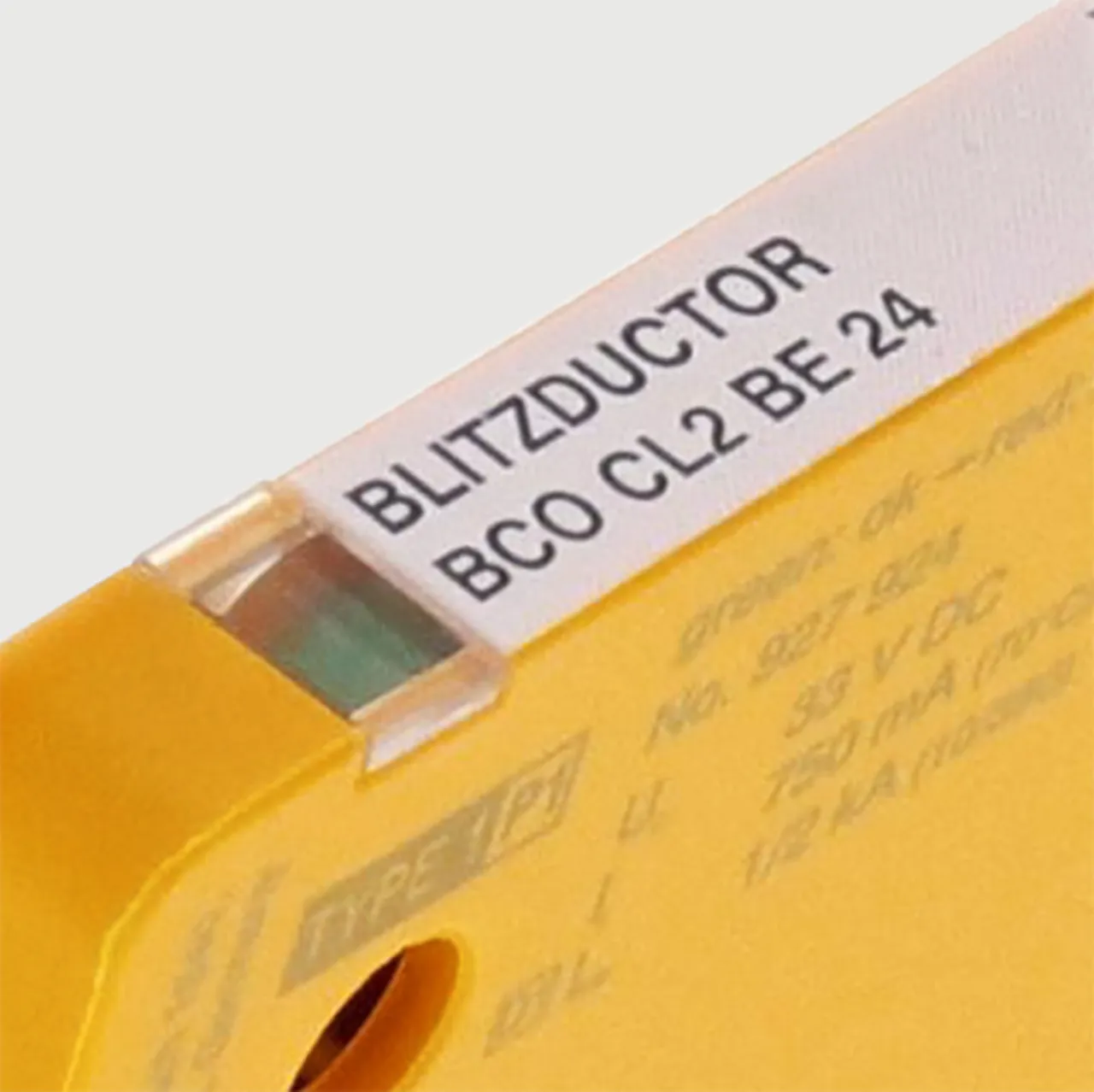

lorem ipsum — **Gyors állapotellenőrzés - szempillantás alatt**
Beépített állapotjelzés a könnyű és gyors karbantartásért

**Maximális rendelkezésre állás**
Tanúsítványok gyújtószikramentes áramkörökben történő felhasználásra

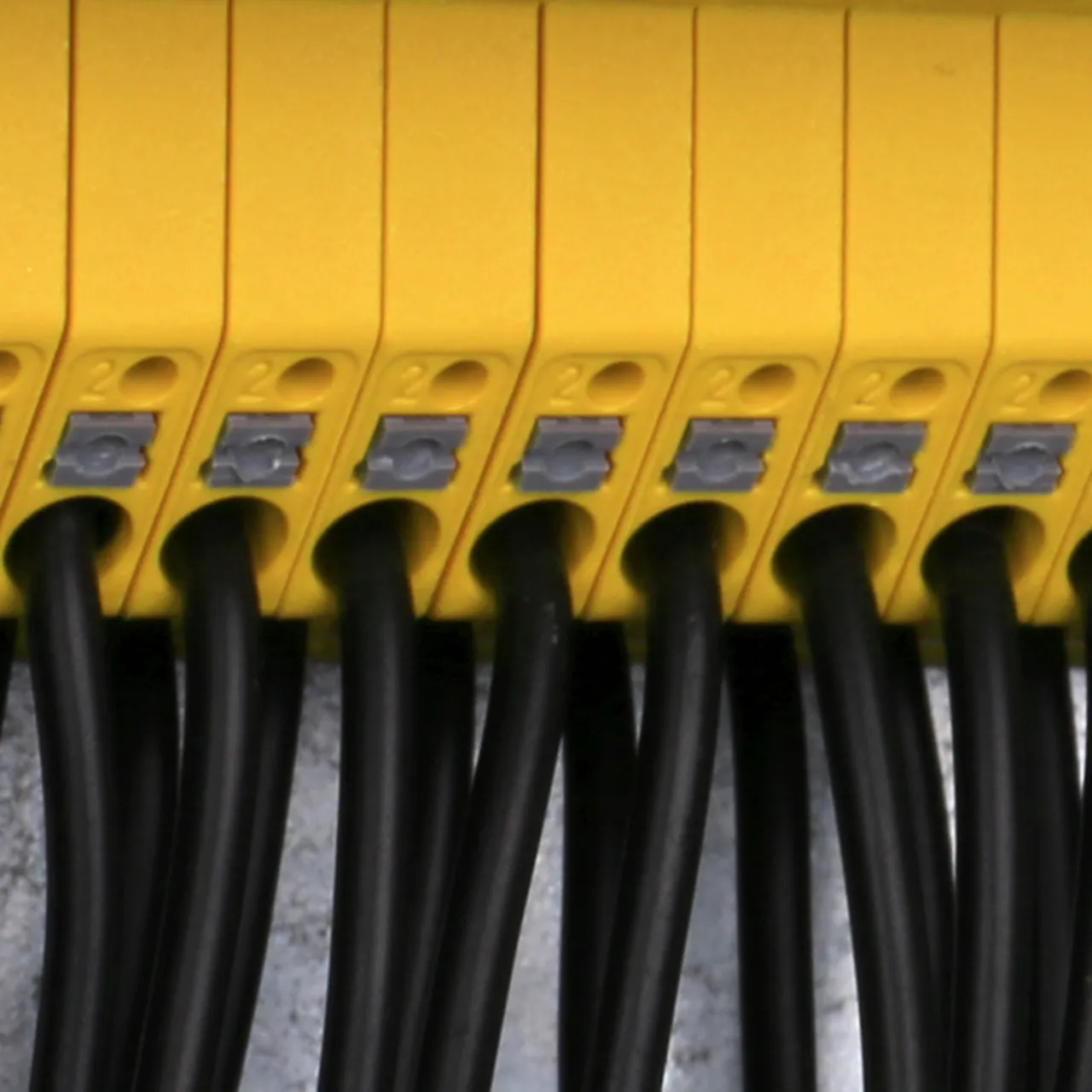

**Csatlakozás = Védelem**
Rugós csatlakozástechnika az egyszerű és gyors vezetékcsatlakozás érdekében

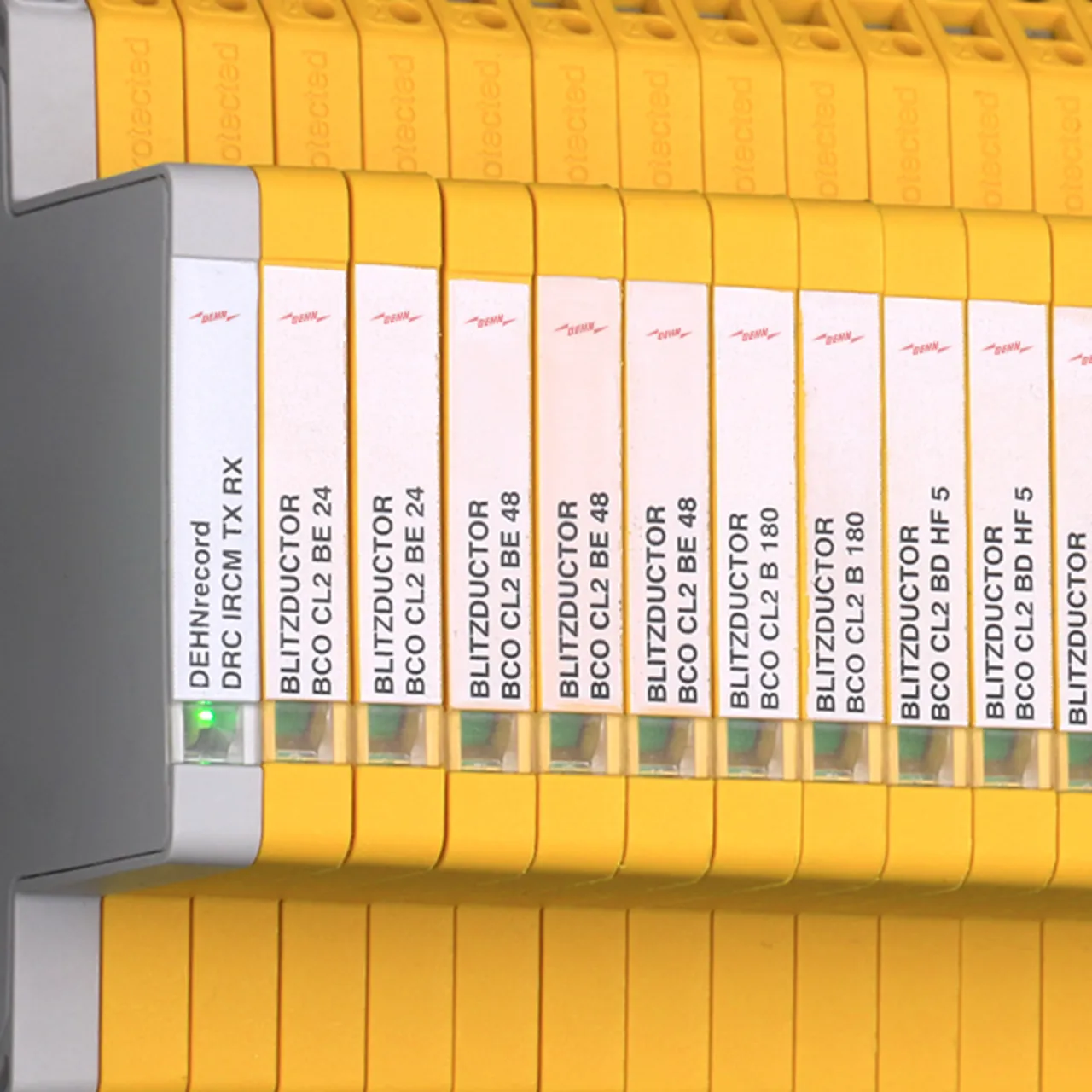

**Könnyű karbantartás**
Egyszerű állapotjelzés felügyeleti egységgel védőkészülék csoportok számára

Termékek szűrése

BCO CL2 B 180

Helytakarékos, kompakt, 6 mm szélességű villámáram-levezető rugós csatlakozástechnikával, állapotjelzéssel, két egyedi ér védelmére villámvédelmi potenciálkiegyenlítéshez, valamint az árnyékolt kábelek árnyékolásának közvetett földelésére.

1 Termék

Cikkszám 927910 BCO CL2 B 180

GTIN 4013364411739, Vámtarifa szám (EU): 85363010, Bruttó súly: 57.86 g, PU: 1.00 db.

Képek

További információ

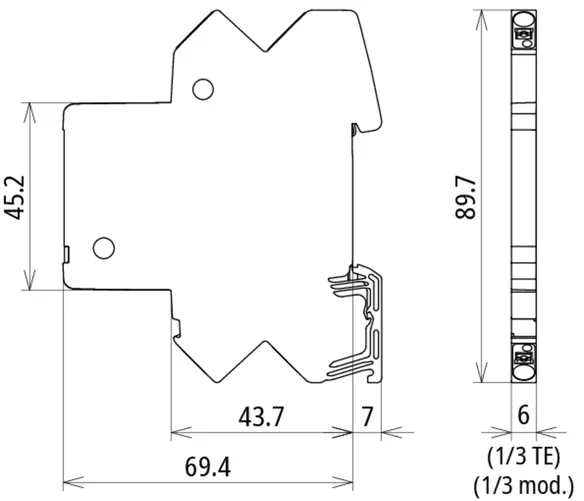

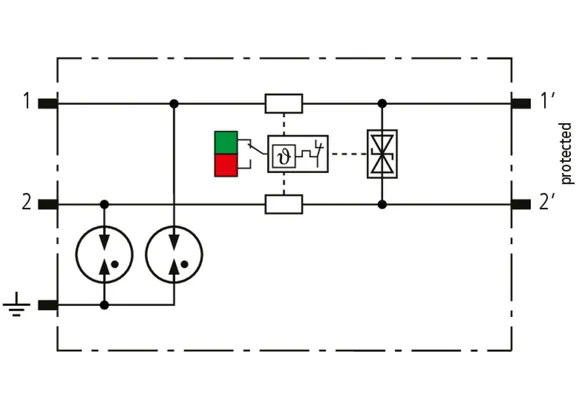

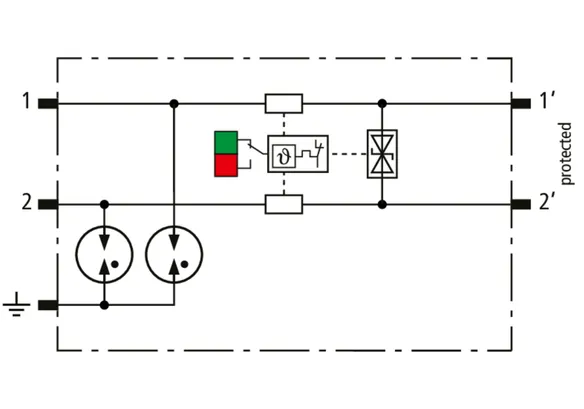

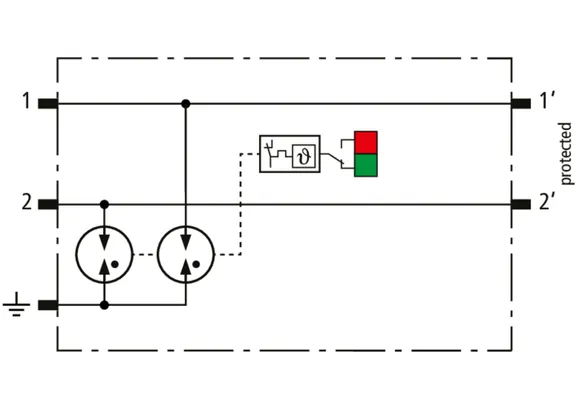

Villámáram-levezető BLITZDUCTORconnect CL2 B 180
kompakt villámáram-levezető
2 egyedi ér védelmére a
villámvédelem-potenciálkiegyenlítés, valamint
árnyékolt vezetékek közvetett
földelése számára
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus
Impulzuskategória: C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 180,0 V DC / 127,0 V AC
Névleges áram 80 °C-on: 1,2 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO CL2 B 180
Cikksz.: 927910
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	A
Legnagyobb folyamatos üzemi feszültség DC (U_C )	180 V
Névleges áram (I_L )	1.2 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	0 ohm
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	A
Impulzus kategória	D1, C2, C3
Névleges feszültség (U_N )	180 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	180 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	127 V
Névleges áram (I_L )	1.2 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér In C2 (U_P )	≤ 1100 V
Védelmi feszültségszint ér-védőföld In C2-nél (U_P )	≤ 800 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 950 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 700 V
Soros ellenállás per ér	0 ohm
Határfrekvencia ér-ér 100 ohm-nál (f_G )	150 MHz
Kapacitás ér-ér (C)	≤ 10 pF
Kapacitás ér-védőföld (C)	≤ 13 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	polyamide PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / MSZ EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 700 V
^*) Részleteket lásd: www.dehn.de

A 927910 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927910 terméket hozzáadtuk a kosárhoz.

Webshop indítása

BCO CL2 BE

Helytakarékos, kompakt kombinált védelmi készülék 6 mm-es szélességgel és rugós csatlakozástechnikával, állapotjelzéssel két közös referenciapotenciálú egyedi ér, illetve aszimmetrikus interfészek védelmére.

3 Termékek

Cikkszám 927922 BCO CL2 BE 12

GTIN 4013364411951, Vámtarifa szám (EU): 85363010, Bruttó súly: 57.86 g, PU: 1.00 db.

Kifutott termék:

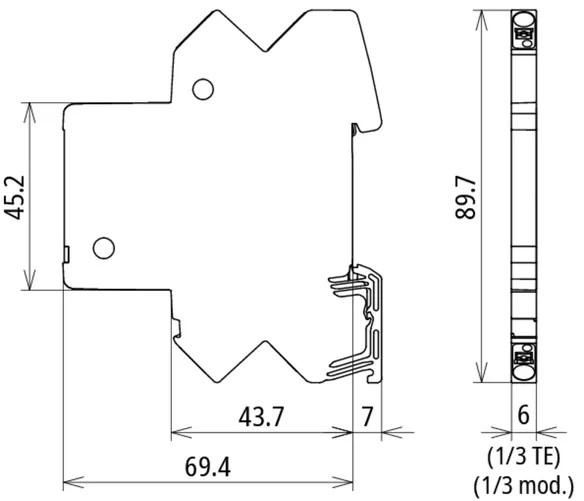

Képek

További információ

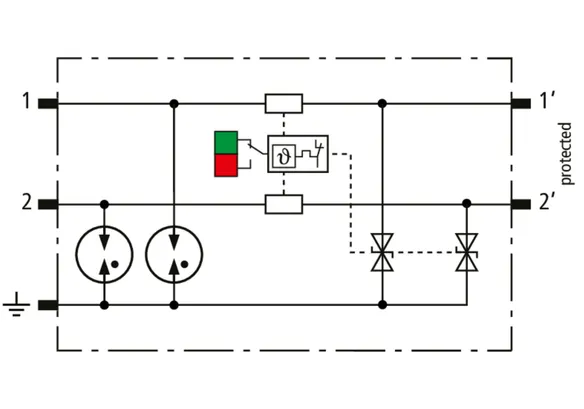

Kombinált levezető BLITZDUCTORconnect CL2 BE 12
kompakt kombinált levezető
2 egyedi ér védelmére
közös referenciapotenciállal, valamint aszimmetrikus interfészekkel
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P1
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 15,0 V DC / 10,6 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO CL2 BE 12
Cikksz.: 927922
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	M
Legnagyobb folyamatos üzemi feszültség DC (U_C )	15 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	1.4 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	M
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	12 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	15 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	10.6 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér In C2 (U_P )	≤ 48 V
Védelmi feszültségszint ér-védőföld In C2-nél (U_P )	≤ 45 V
Védelmi feszültségszint ér-ér In C1 (U_P )	≤ 48 V
Védelmi feszültségszint ér-védőföld In C1 (U_P )	≤ 45 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 38 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 20 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	1.4 MHz
Kapacitás ér-ér (C)	≤ 2,5 nF
Kapacitás ér-védőföld (C)	≤ 4 nF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / MSZ EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 20 V
^*) Részleteket lásd: www.dehn.de

A 927922 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927922 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 927924 BCO CL2 BE 24

GTIN 4013364411968, Vámtarifa szám (EU): 85363010, Bruttó súly: 57.86 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

Kombinált levezető BLITZDUCTORconnect CL2 BE 24
kompakt kombinált levezető
2 egyedi ér védelmére
közös referenciapotenciállal, valamint aszimmetrikus interfészekkel
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P1
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 33,0 V DC / 23,3 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO CL2 BE 24
Cikksz.: 927924
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	M
Legnagyobb folyamatos üzemi feszültség DC (U_C )	33 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	3.4 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	M
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	33 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	23.3 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér In C2 (U_P )	≤ 90 V
Védelmi feszültségszint ér-védőföld In C2-nél (U_P )	≤ 75 V
Védelmi feszültségszint ér-ér In C1 (U_P )	≤ 90 V
Védelmi feszültségszint ér-védőföld In C1 (U_P )	≤ 75 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 85 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 45 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	3.4 MHz
Kapacitás ér-ér (C)	≤ 1 nF
Kapacitás ér-védőföld (C)	≤ 2 nF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / MSZ EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 45 V
^*) Részleteket lásd: www.dehn.de

A 927924 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927924 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 927925 BCO CL2 BE 48

GTIN 4013364411975, Vámtarifa szám (EU): 85363010, Bruttó súly: 57.86 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

Kombinált levezető BLITZDUCTORconnect CL2 BE 48
kompakt kombinált levezető
2 egyedi ér védelmére
közös referenciapotenciállal, valamint aszimmetrikus interfészekkel
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P1
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 54,0 V DC / 38,1 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO CL2 BE 48
Cikksz.: 927925
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	M
Legnagyobb folyamatos üzemi feszültség DC (U_C )	54 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	5 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	M
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	48 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	54 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	38.1 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér In C2 (U_P )	≤ 140 V
Védelmi feszültségszint ér-védőföld In C2-nél (U_P )	≤ 90 V
Védelmi feszültségszint ér-ér In C1 (U_P )	≤ 140 V
Védelmi feszültségszint ér-védőföld In C1 (U_P )	≤ 90 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 130 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 68 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	5 MHz
Kapacitás ér-ér (C)	≤ 1 nF
Kapacitás ér-védőföld (C)	≤ 1,5 nF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / MSZ EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 68 V
^*) Részleteket lásd: www.dehn.de

A 927925 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927925 terméket hozzáadtuk a kosárhoz.

Webshop indítása

BCO CL2 BD

Helytakarékos, kompakt kombinált védelmi készülék 6 mm-es szélességgel, rugós csatlakozástechnikával, állapotjelzéssel, egy érpár, földpotenciálfüggetlen szimmetrikus interfész védelmére.

3 Termékek

Cikkszám 927942 BCO CL2 BD 12

GTIN 4013364411777, Vámtarifa szám (EU): 85363010, Bruttó súly: 57.86 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

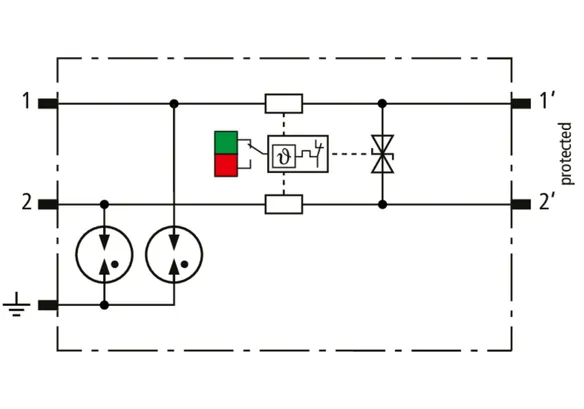

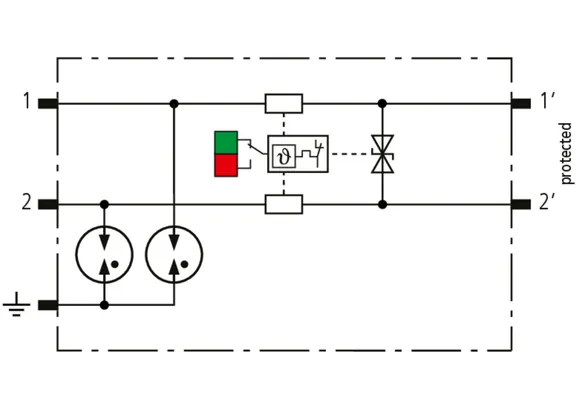

Kombinált levezető BLITZDUCTORconnect CL2 BD 12
kompakt kombinált levezető
földpotenciálmentes szimmetrikus interfészek
egy érpárjának védelmére.
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 15,0 V DC / 10,6 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO CL2 BD 12
Cikksz.: 927942
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	L
Legnagyobb folyamatos üzemi feszültség DC (U_C )	15 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	2.6 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	12 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	15 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	10.6 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér In C2 (U_P )	≤ 32 V
Védelmi feszültségszint ér-védőföld In C2-nél (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér In C1 (U_P )	≤ 32 V
Védelmi feszültségszint ér-védőföld In C1 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 20 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	2.6 MHz
Kapacitás ér-ér (C)	≤ 2,5 nF
Kapacitás ér-védőföld (C)	≤ 16 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / MSZ EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 600 V
^*) Részleteket lásd: www.dehn.de

A 927942 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927942 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 927944 BCO CL2 BD 24

GTIN 4013364411784, Vámtarifa szám (EU): 85363010, Bruttó súly: 57.86 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

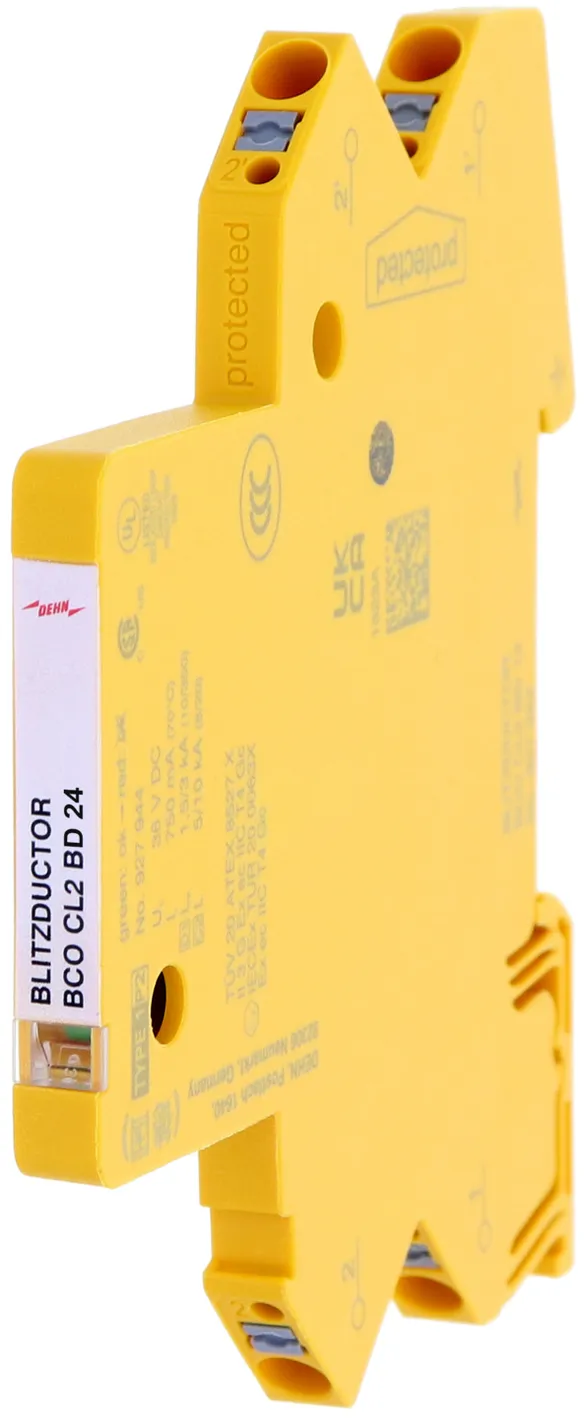

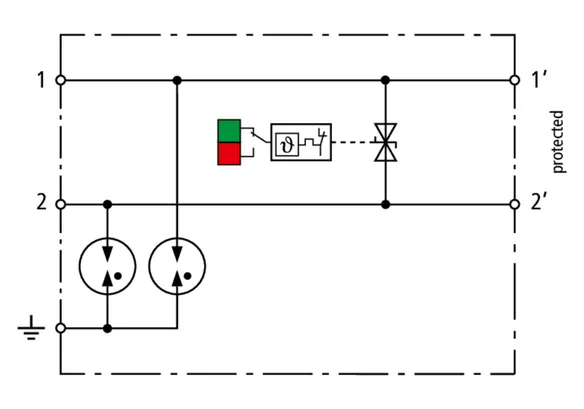

Kombinált levezető BLITZDUCTORconnect CL2 BD 24
kompakt kombinált levezető
földpotenciálmentes szimmetrikus interfészek
egy érpárjának védelmére.
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés
Legmagasabb tartós feszültség: 36,0 V DC / 25,4 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Vezetékcsatlakozás: Push-in
beépítési szélesség 6 mm

Gyártó: DEHN
Típus: BCO CL2 BD 24
Cikksz.: 927944
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	L
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	5.8 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	25.4 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér In C2 (U_P )	≤ 57 V
Védelmi feszültségszint ér-védőföld In C2-nél (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér In C1 (U_P )	≤ 57 V
Védelmi feszültségszint ér-védőföld In C1 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 46 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	5.8 MHz
Kapacitás ér-ér (C)	≤ 1,5 nF
Kapacitás ér-védőföld (C)	≤ 16 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / MSZ EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 600 V
^*) Részleteket lásd: www.dehn.de

A 927944 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927944 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 927945 BCO CL2 BD 48

GTIN 4013364411807, Vámtarifa szám (EU): 85363010, Bruttó súly: 57.86 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

Kombinált levezető BLITZDUCTORconnect CL2 BD 48
kompakt kombinált levezető
földpotenciálmentes szimmetrikus interfészek
egy érpárjának védelmére.
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés
Legmagasabb tartós feszültség: 56,0 V DC / 39,6 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Vezetékcsatlakozás: Push-in
beépítési szélesség 6 mm

Gyártó: DEHN
Típus: BCO CL2 BD 48
Cikksz.: 927945
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	L
Legnagyobb folyamatos üzemi feszültség DC (U_C )	56 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	7.2 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	48 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	56 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	39.6 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér In C2 (U_P )	≤ 90 V
Védelmi feszültségszint ér-védőföld In C2-nél (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér In C1 (U_P )	≤ 90 V
Védelmi feszültségszint ér-védőföld In C1 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 70 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	7.2 MHz
Kapacitás ér-ér (C)	≤ 1 nF
Kapacitás ér-védőföld (C)	≤ 16 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / MSZ EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 600 V
^*) Részleteket lásd: www.dehn.de

A 927945 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927945 terméket hozzáadtuk a kosárhoz.

Webshop indítása

BCO CL2 BE HF

Helytakarékos, kompakt kombinált védelmi készülék 6 mm-es szélességgel, rugós csatlakozástechnikával, állapotjelzéssel, két közös referenciapotenciálú egyedi ér, illetve aszimmetrikus interfésszel rendelkező, nagyfrekvenciás átviteli vonalak védelmére.

1 Termék

Cikkszám 927970 BCO CL2 BE HF 5

GTIN 4013364411982, Vámtarifa szám (EU): 85363010, Bruttó súly: 57.86 g, PU: 1.00 db.

Képek

További információ

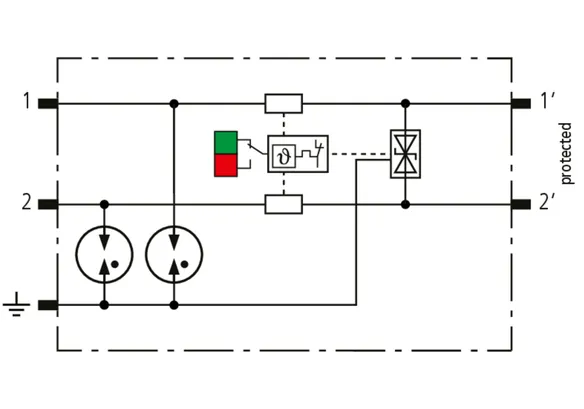

Kombinált levezető BLITZDUCTORconnect CL2 BE HF 5
kompakt kombinált levezető
2 egyedi ér védelmére nagyfrekvenciás átviteleknél
közös referenciapotenciállal,
valamint aszimmetrikus interfészekkel
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P1
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 8,5 V DC / 6,0 V AC
Névleges áram 70 °C-on: 0,75 A
Határfrekvencia 100 MHz
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO CL2 BE HF 5
Cikksz.: 927970
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	M
Legnagyobb folyamatos üzemi feszültség DC (U_C )	8.5 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	M
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	5 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	8.5 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	6.0 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér In C2 (U_P )	≤ 50 V
Védelmi feszültségszint ér-védőföld In C2-nél (U_P )	≤ 70 V
Védelmi feszültségszint ér-ér In C1 (U_P )	≤ 50 V
Védelmi feszültségszint ér-védőföld In C1 (U_P )	≤ 70 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 15 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 15 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-védőföld (f_G )	100 MHz
Kapacitás ér-ér (C)	≤ 20 pF
Kapacitás ér-védőföld (C)	≤ 23 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / MSZ EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 15 V
^*) Részleteket lásd: www.dehn.de

A 927970 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927970 terméket hozzáadtuk a kosárhoz.

Webshop indítása

BCO CL2 BD HF

Helytakarékos, kompakt kombinált levezető 6 mm-es szélességgel, push-in csatlakozástechnikával, állapotjelzéssel földpotenciálmentes, nagyfrekvenciás buszrendszerek, valamint szimmetrikus interfészek 1 érpárja védelmére.

1 Termék

Cikkszám 927971 BCO CL2 BD HF 5

GTIN 4013364411999, Vámtarifa szám (EU): 85363010, Bruttó súly: 57.86 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

Kombinált levezető BLITZDUCTORconnect CL2 BD HF 5
kompakt kombinált levezető földpotenciálfüggetlen
nagyfrekvenciás buszrendszerek,
valamint szimmetrikus interfészek egy
érpárjának védelmére
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 8,5 V DC / 6,0 V AC
Névleges áram 70 °C-on: 0,75 A
Határfrekvencia 100 MHz
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO CL2 BD HF 5
Cikksz.: 927971
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	L
Legnagyobb folyamatos üzemi feszültség DC (U_C )	8.5 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	100 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	5 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	8.5 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	6.0 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér In C2 (U_P )	≤ 42 V
Védelmi feszültségszint ér-védőföld In C2-nél (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér In C1 (U_P )	≤ 42 V
Védelmi feszültségszint ér-védőföld In C1 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 15 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	100 MHz
Kapacitás ér-ér (C)	≤ 21 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / MSZ EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 600 V
^*) Részleteket lásd: www.dehn.de

A 927971 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927971 terméket hozzáadtuk a kosárhoz.

Webshop indítása

BCO CL4 BC

Helytakarékos, moduláris kombinált levezető 12 mm-es szélességgel és push-in csatlakozástechnikával, állapotjelzéssel lebegő 4 vezetős mérőkörök védelmére információtechnológiai rendszerek és mérő, vezérlő, szabályozó technológia számára.

1 Termék

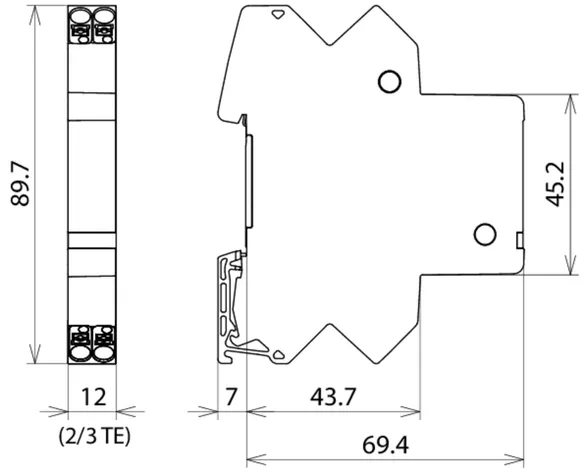

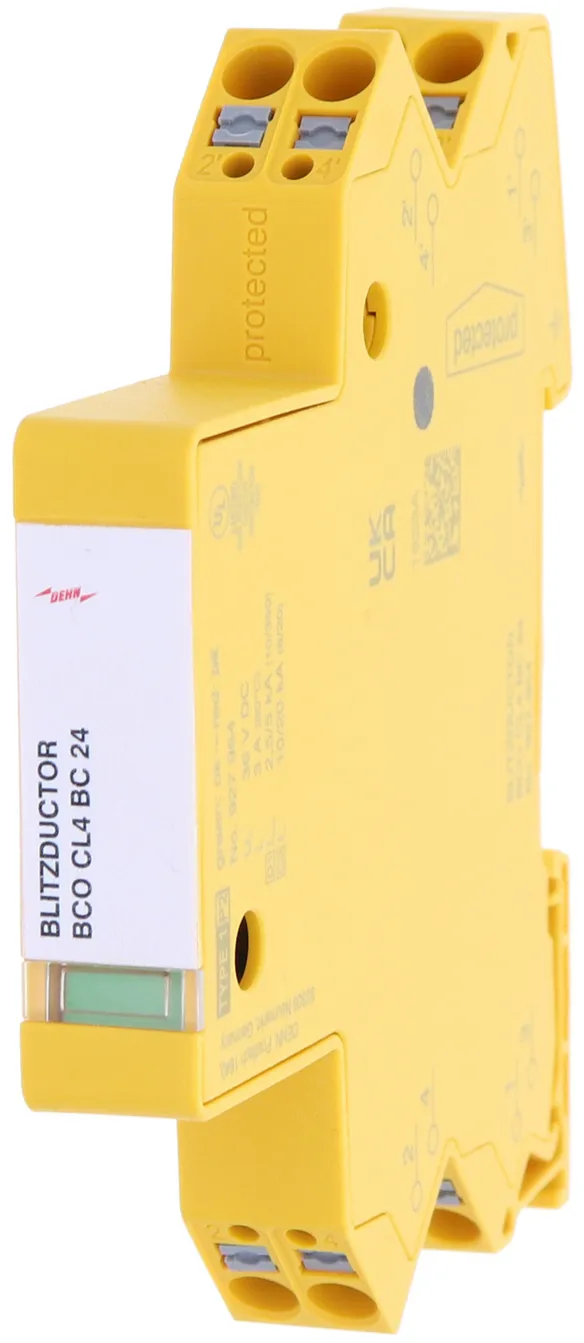

Cikkszám 927954 BCO CL4 BC 24

GTIN 4013364485730, Vámtarifa szám (EU): 85363010, Bruttó súly: 80.10 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

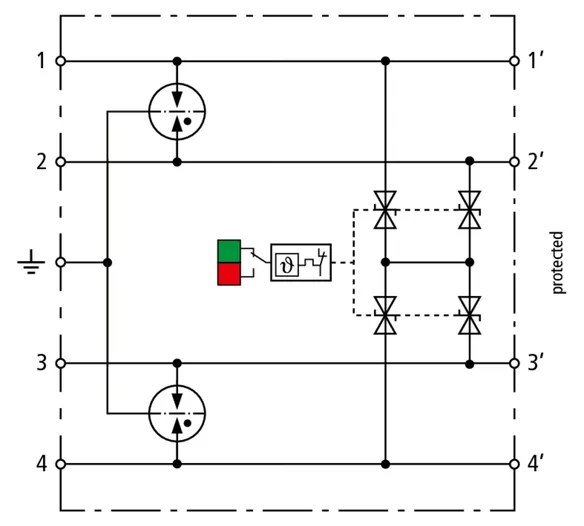

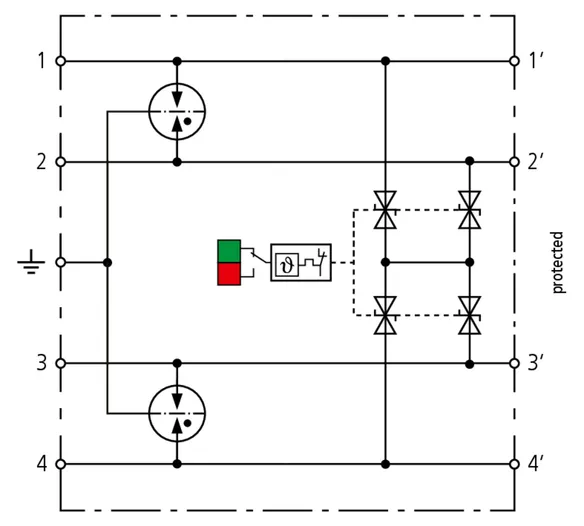

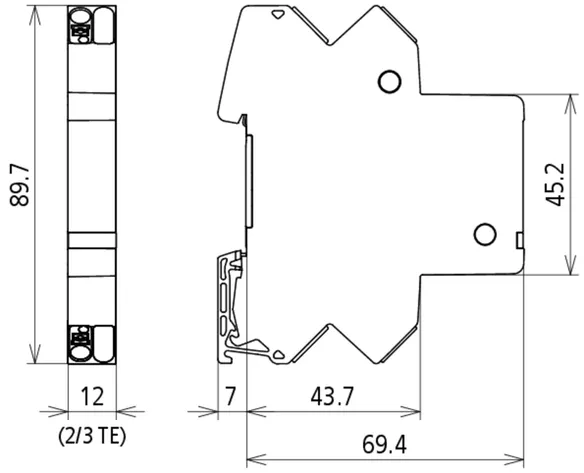

Kombinált levezető BLITZDUCTORconnect CL2 BC 24
kompakt kombinált
lebegő 4 vezetős mérőkörök védelmére
információtechnológiai rendszerek és mérő, vezérlő, szabályozó technológia számára
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P2
Impulzuskategória: D1, C1, C2, C3, B2
Üzemállapot-kijelzés
Legmagasabb tartós feszültség: 36,0 V DC / 25,4 V AC
Névleges áram 80 °C-on: 3 A
Soros ellenállás erenként: 0 Ohm
C2 névleges levezetési impulzus erenként (8/20): 10 kA
C2 Névleges levezetési impulzus összesen (8/20): 20 kA
D1 villámáram impulzus (10/350) erenként: 2,5 kA
D1 villámáram impulzus (10/350) összesen: 5 kA
Vezetékcsatlakozás: Push-in
Beépítési szélesség 12 mm

Gyártó: DEHN
Típus: BCO CL4 BC 24
Cikksz.: 927954
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	L
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Névleges áram 80 °C-on (I_L )	3 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	2,5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
Soros ellenállás per ér	0 ohm
Tanúsítványok	UL 497B, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	25,4 V
Névleges áram 80 °C-on (I_L )	3 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	5 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	2,5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	10 kA
Védelmi feszültségszint ér-védőföld In C2-nél (U_P )	≤ 650 V
Védelmi feszültségszint ér-ér I_n 1 kA C1 (U_P )	≤ 85 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 55 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	0 ohm
Határfrekvencia ér-ér 100 ohm-nál (f_G )	1,5 MHz
Kapacitás ér-ér (C)	≤ 3 nF
Kapacitás ér-védőföld (C)	≤ 42 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	Push-in / Push-in
Csatlakozóvezeték-keresztmetszet, tömör	0,2-2,5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0,2-2,5 mm²
Földelés	35 mm-es kalapsínre az EN 60715 szerint
Tokozat anyaga	Poliamid PA 6.6, UL 94 V-0
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, SIL
SIL besorolás	max. SIL3 ^*)
^*) Részleteket lásd: www.dehn.de

A 927954 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927954 terméket hozzáadtuk a kosárhoz.

Webshop indítása

BCO CL2 BD HC10A 24

Helytakarékos, moduláris kombinált levezető 12 mm-es szélességgel és push-in csatlakozástechnikával, állapotjelzéssel lebegő DC-tápellátások 1 érpárja védelmére információtechnológiai rendszerek és mérő, vezérlő, szabályozó körök számára.

1 Termék

Cikkszám 927408 BCO CL2 BD HC10A 24

GTIN 4013364463653, Vámtarifa szám (EU): 85363010, Bruttó súly: 68.30 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

CAD fájlok

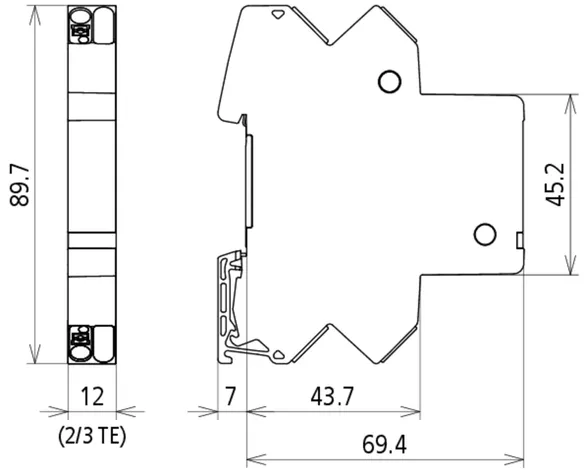

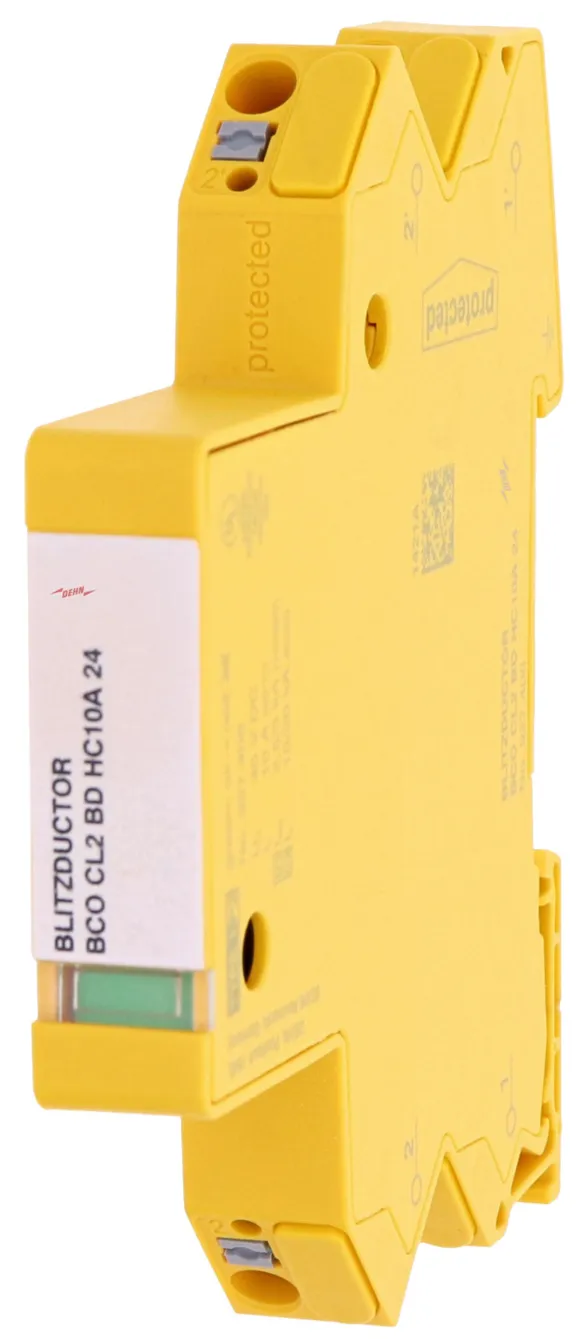

Kombinált levezető BLITZDUCTORconnect CL2 BD HC10A 24
kompakt kombinált levezető
lebegő DC-tápellátások 1 érpárja védelmére
információtechnológiai rendszerek és mérő, vezérlő, szabályozó körök számára
bevizsgálva az EN/IEC 61643-21 szerint és
energetikailag koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés
Legmagasabb tartós feszültség: 45,0 V DC / 31,8 V AC
Névleges áram 80 °C-on: 10 A
C2 névleges levezetési impulzus erenként (8/20): 10 kA
C2 Névleges levezetési impulzus összesen (8/20): 20 kA
D1 Villámáram impulzus (10/350 µs) erenként: 2,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 5 kA
Vezetékcsatlakozás: Push-in
Beépítési szélesség 12 mm

Gyártó: DEHN
Típus: BCO CL2 BD HC10A 24
Cikksz.: 927408
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	L
Legnagyobb folyamatos üzemi feszültség DC (U_C )	45 V
Névleges áram 80 °C-on (I_L )	10 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	2,5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
Soros ellenállás per ér	0 ohm
Tanúsítványok	UL 497B, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	45 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	31,8 V
Névleges áram 80 °C-on (I_L )	10 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	5 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	2,5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	10 kA
Védelmi feszültségszint ér-ér I_n 1 kA C2 (U_P )	≤ 100 V
Védelmi feszültségszint ér-védőföld In C2-nél (U_P )	≤ 800 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 800 V
Soros ellenállás per ér	0 ohm
Határfrekvencia ér-ér 100 ohm-nál (f_G )	2 MHz
Kapacitás ér-ér (C)	≤ 1,37 nF
Kapacitás ér-védőföld (C)	≤ 13,06 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	Push-in / Push-in
Csatlakozóvezeték-keresztmetszet, tömör	0,2-2,5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0,2-2,5 mm²
Földelés	35 mm-es kalapsínre az EN 60715 szerint
Tokozat anyaga	Poliamid PA 6.6, UL 94 V-0
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, SIL
SIL besorolás	max. SIL3 ^*)
^*) Részleteket lásd: www.dehn.de

A 927408 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927408 terméket hozzáadtuk a kosárhoz.

Webshop indítása

BCO CL2 BD EX 24

Helytakarékos, kompakt kombinált védelmi készülék 6 mm-es szélességgel, rugós csatlakozástechnikával, állapotjelzéssel, egy érpár gyújtószikramentes mérőáramkör és buszrendszer védelmére. Megfelel a FISCO követelményeinek. Szigetelési szilárdság> 500 V ér-föld.

1 Termék

Cikkszám 927984 BCO CL2 BD EX 24

GTIN 4013364412002, Vámtarifa szám (EU): 85363010, Bruttó súly: 57.86 g, PU: 1.00 db.

Kifutott termék:

Képek

További információ

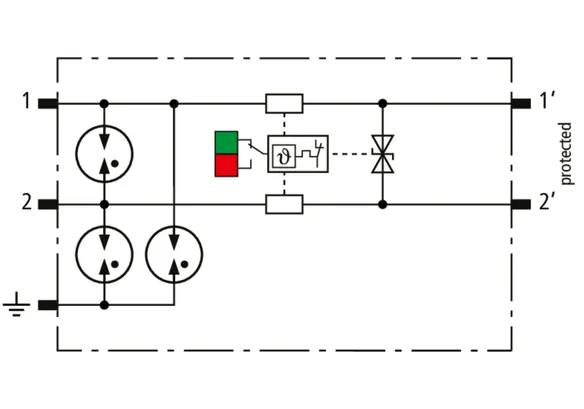

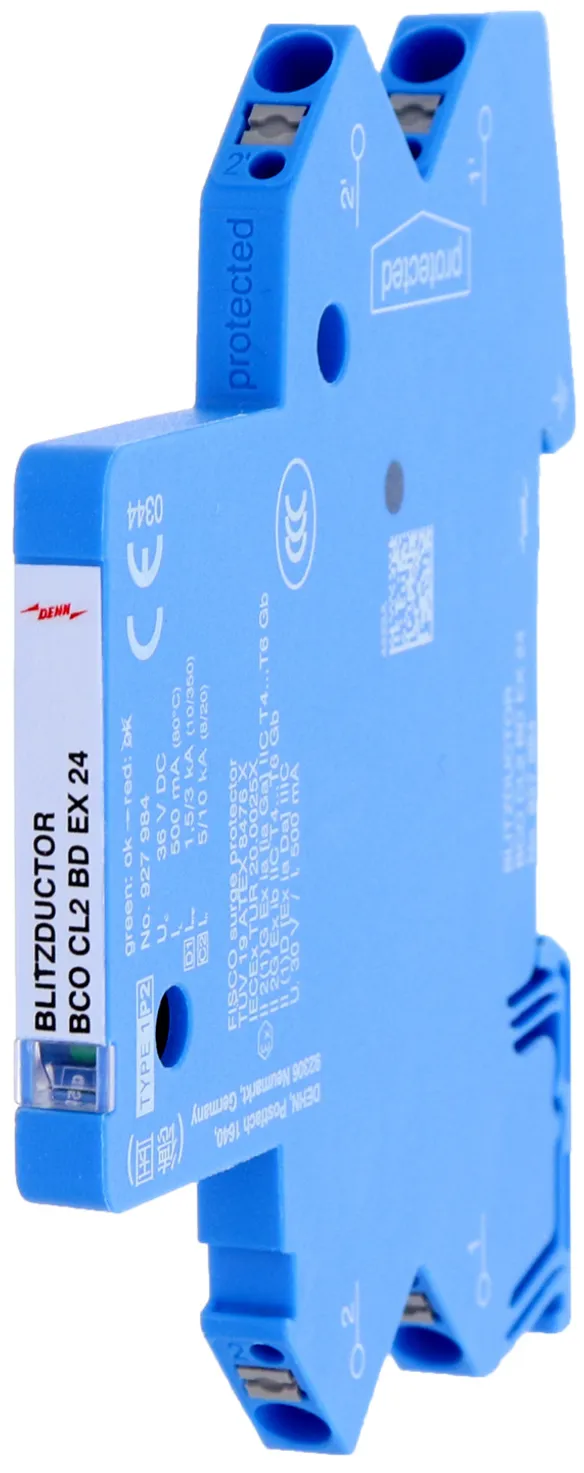

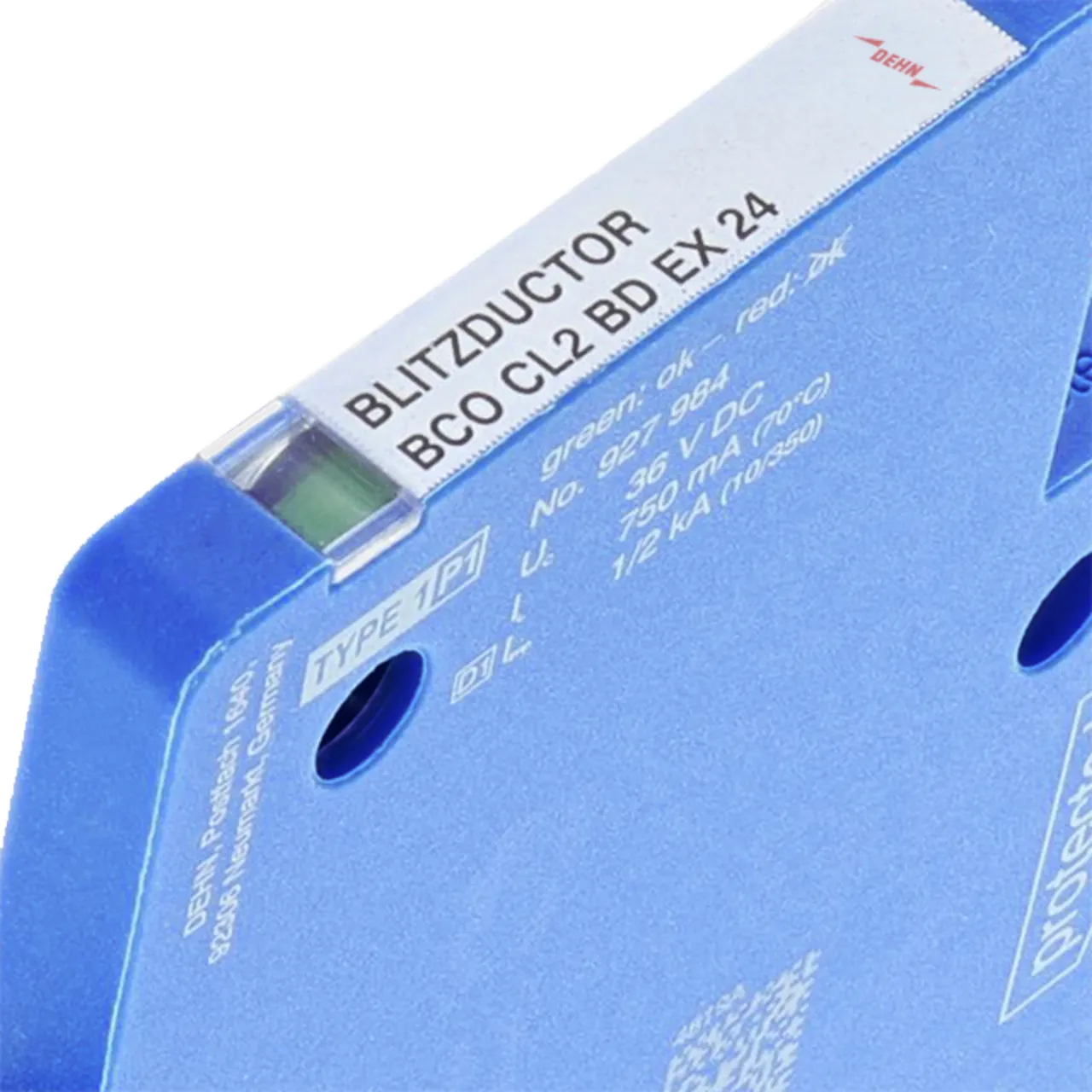

Kombinált levezető BLITZDUCTORconnect CL2 BD EX 24
kompakt kombinált levezető gyújtószikramentes,
potenciálfüggetlen szimmetrikus
interfészek egy érpárjának védelmére
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 36,0 V DC / 25,4 V AC
Névleges áram 70 °C-on: 0,75 A
Max. bemeneti feszültség EN 60079-11 szerint: 30 V
Max. bemeneti áram EN 60079-11 szerint: 0,5 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO CL2 BD EX 24
Cikksz.: 927984
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	L
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Névleges áram 80 °C-on (I_L )	0.5 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	3.5 MHz
Tanúsítványok	ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	25.4 V
Névleges áram 80 °C-on (I_L )	0.5 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér In C2 (U_P )	≤ 65 V
Védelmi feszültségszint ér-védőföld In C2-nél (U_P )	≤ 1100 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 48 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 1000 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	3.5 MHz
Kapacitás ér-ér (C)	≤ 2 nF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	kék
Vizsgálati szabványok	IEC 61643-21 / MSZ EN 61643-21
Tanúsítványok	ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok (1)	TÜV 19 ATEX 8476 X: II (1)2 G Ex ia [ia Ga] IIC T4 ... T6 Gb
ATEX tanúsítványok (2)	TÜV 19 ATEX 8476 X: II 2 G Ex ib IIC T4 ... T6 Gb
ATEX tanúsítványok (3)	TÜV 19 ATEX 8476 X: II (1) D [Ex ia Da] IIIC
IECEx tanúsítványok (1)	IECEx TUR 20.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx tanúsítványok (2)	IECEx TUR 20.0025X: Ex ib IIC T4 ... T6 Gb
IECEx tanúsítványok (3)	IECEx TUR 20.0025X: [Ex ia Da] IIIC
China Compulsory Certification	CCC No. 2021312304001130 (Ex ia, Ex ib)
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 1000 V
^*) Részleteket lásd: www.dehn.de

A 927984 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 927984 terméket hozzáadtuk a kosárhoz.

Webshop indítása

BLITZDUCTORconnect – Compact

Details

BCO CL2 B 180

Cikkszám 927910 BCO CL2 B 180

Ön nem jogosult a letöltésre 9279XXX_BCO CL2 XXX_gelb.stp

Ön nem jogosult a letöltésre 9279XXX_BCO CL2 XXX_gelb.igs

Ön nem jogosult a letöltésre 9279XXX_BCO CL2 XXX_gelb.jt

Ön nem jogosult a letöltésre 9279XXX_BCO CL2 XXX_gelb.dwg

Ön nem jogosult a letöltésre 9279XX_BCO CL2 XXX_m_D_E.dxf

Ön nem jogosult a letöltésre DEHN.927910.wspak

Ön nem jogosult a letöltésre 9279XX_XD.ema

A 927910 termék hozzá lett adva a jegyzettömbhöz.

A 927910 terméket hozzáadtuk a kosárhoz.

BCO CL2 BE

Cikkszám 927922 BCO CL2 BE 12

Ön nem jogosult a letöltésre 9279XXX_BCO CL2 XXX_gelb.stp

Ön nem jogosult a letöltésre 9279XXX_BCO CL2 XXX_gelb.igs

Ön nem jogosult a letöltésre 9279XXX_BCO CL2 XXX_gelb.jt

Ön nem jogosult a letöltésre 9279XXX_BCO CL2 XXX_gelb.dwg

Ön nem jogosult a letöltésre 9279XX_BCO CL2 XXX_m_D_E.dxf

Ön nem jogosult a letöltésre DEHN.927922.wspak

Ön nem jogosult a letöltésre 927924_eplan.zip

A 927922 termék hozzá lett adva a jegyzettömbhöz.

A 927922 terméket hozzáadtuk a kosárhoz.

Cikkszám 927924 BCO CL2 BE 24

Ön nem jogosult a letöltésre 9279XXX_BCO CL2 XXX_gelb.stp

Ön nem jogosult a letöltésre 9279XXX_BCO CL2 XXX_gelb.igs

Ön nem jogosult a letöltésre 9279XXX_BCO CL2 XXX_gelb.jt

Ön nem jogosult a letöltésre 9279XXX_BCO CL2 XXX_gelb.dwg

Ön nem jogosult a letöltésre 9279XX_BCO CL2 XXX_m_D_E.dxf

Ön nem jogosult a letöltésre DEHN.927924.wspak

Ön nem jogosult a letöltésre 927924_eplan.zip

A 927924 termék hozzá lett adva a jegyzettömbhöz.

A 927924 terméket hozzáadtuk a kosárhoz.

Cikkszám 927925 BCO CL2 BE 48

Ön nem jogosult a letöltésre 9279XXX_BCO CL2 XXX_gelb.stp

Ön nem jogosult a letöltésre 9279XXX_BCO CL2 XXX_gelb.igs

Ön nem jogosult a letöltésre 9279XXX_BCO CL2 XXX_gelb.jt

Ön nem jogosult a letöltésre 9279XXX_BCO CL2 XXX_gelb.dwg

Ön nem jogosult a letöltésre 9279XX_BCO CL2 XXX_m_D_E.dxf

Ön nem jogosult a letöltésre DEHN.927925.wspak

Ön nem jogosult a letöltésre 927924_eplan.zip

A 927925 termék hozzá lett adva a jegyzettömbhöz.

A 927925 terméket hozzáadtuk a kosárhoz.

BCO CL2 BD

Cikkszám 927942 BCO CL2 BD 12

Ön nem jogosult a letöltésre 9279XXX_BCO CL2 XXX_gelb.stp

Ön nem jogosult a letöltésre 9279XXX_BCO CL2 XXX_gelb.igs

Ön nem jogosult a letöltésre 9279XXX_BCO CL2 XXX_gelb.jt

Ön nem jogosult a letöltésre 9279XXX_BCO CL2 XXX_gelb.dwg

Ön nem jogosult a letöltésre 9279XX_BCO CL2 XXX_m_D_E.dxf

Ön nem jogosult a letöltésre DEHN.927942.wspak

Ön nem jogosult a letöltésre 927944_eplan.zip

A 927942 termék hozzá lett adva a jegyzettömbhöz.

A 927942 terméket hozzáadtuk a kosárhoz.

Cikkszám 927944 BCO CL2 BD 24

Ön nem jogosult a letöltésre 9279XXX_BCO CL2 XXX_gelb.stp

Ön nem jogosult a letöltésre 9279XXX_BCO CL2 XXX_gelb.igs

Ön nem jogosult a letöltésre 9279XXX_BCO CL2 XXX_gelb.jt

Ön nem jogosult a letöltésre 9279XXX_BCO CL2 XXX_gelb.dwg

Ön nem jogosult a letöltésre 9279XX_BCO CL2 XXX_m_D_E.dxf

Ön nem jogosult a letöltésre DEHN.927944.wspak

Ön nem jogosult a letöltésre 927944_eplan.zip

A 927944 termék hozzá lett adva a jegyzettömbhöz.

A 927944 terméket hozzáadtuk a kosárhoz.

Cikkszám 927945 BCO CL2 BD 48

Ön nem jogosult a letöltésre 9279XXX_BCO CL2 XXX_gelb.stp

Ön nem jogosult a letöltésre 9279XXX_BCO CL2 XXX_gelb.igs

Ön nem jogosult a letöltésre 9279XXX_BCO CL2 XXX_gelb.jt

Ön nem jogosult a letöltésre 9279XXX_BCO CL2 XXX_gelb.dwg

Ön nem jogosult a letöltésre 9279XX_BCO CL2 XXX_m_D_E.dxf

Ön nem jogosult a letöltésre DEHN.927945.wspak

Ön nem jogosult a letöltésre 927944_eplan.zip

A 927945 termék hozzá lett adva a jegyzettömbhöz.

A 927945 terméket hozzáadtuk a kosárhoz.

BCO CL2 BE HF

Cikkszám 927970 BCO CL2 BE HF 5

Ön nem jogosult a letöltésre 9279XXX_BCO CL2 XXX_gelb.stp

Ön nem jogosult a letöltésre 9279XXX_BCO CL2 XXX_gelb.igs

Ön nem jogosult a letöltésre 9279XXX_BCO CL2 XXX_gelb.jt
