Földelési fixpontok

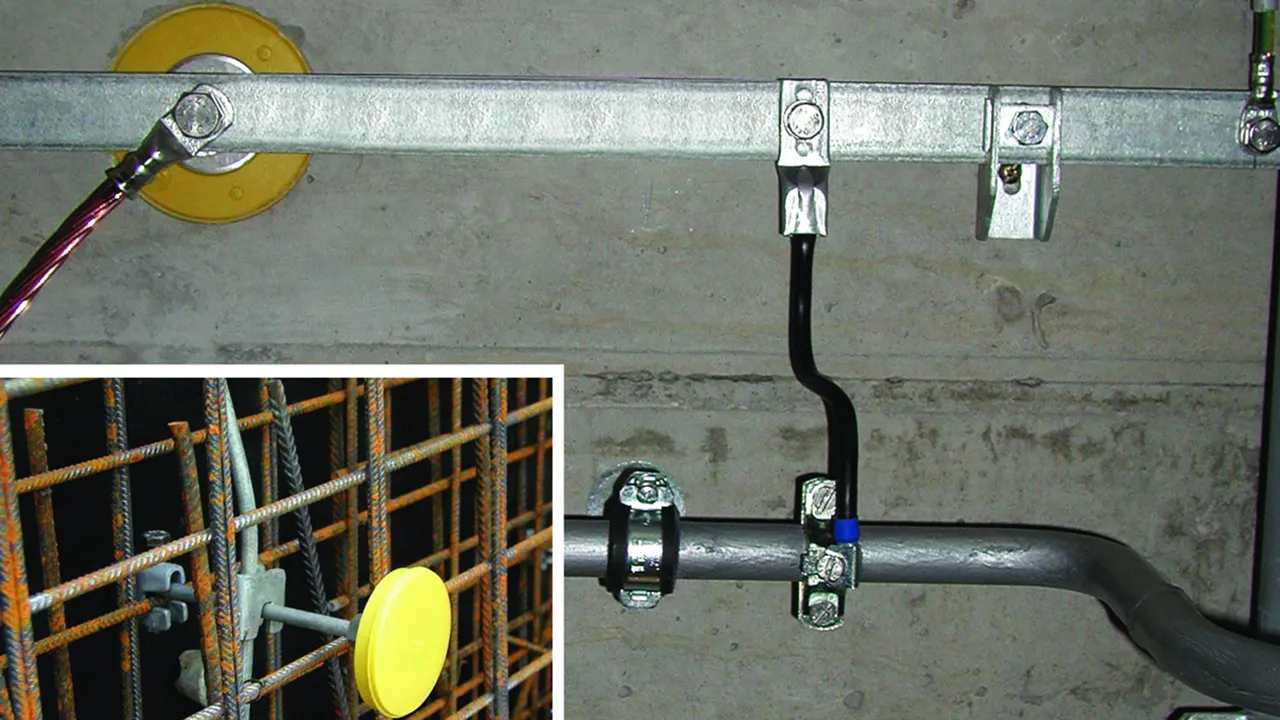

Betonbeépítéshez a földelőrendszer korróziómentes csatlakozásaként védőpotenciál-kiegyenlítéshez és/vagy a levezető funkcionális potenciálkiegyenlítéséhez, pl. az épületek vasalására.
Az M10 és M12 duplamenetnél a csavarok következő min. hosszaira kell ügyelni:
35 mm M10-nél (menethosszúság 40 mm)
15 mm M12-nél (menethosszúság 20 mm)

– csatlakozási lehetőségek a csatlakozótengelyen keresztelemmel pl. cikkszám 319 201 összekötő kapoccsal pl. cikkszám 308 025 a vasaláshoz
– csatlakoztatási lehetőség potenciálkiegyenlítő sín számára pl. végdarabok cikkszám 390 499
– csatlakoztatási lehetőség lapos vezető számára csatlakozólemezen (elöl) csatlakozótengely nélkül (hátul) pl. csatlakozókapocs cikkszám 478 141 vagy 478 129
– csatlakozótengely becsavarozva vagy préselve
– burkolat műanyagból (sárga) rápattintható és nyomásvizsgált O-gyűrűvel tömítve (próbanyomás 0,5 bar)

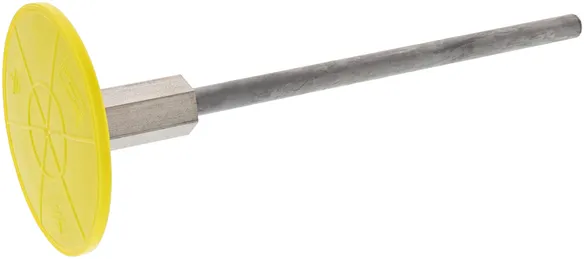

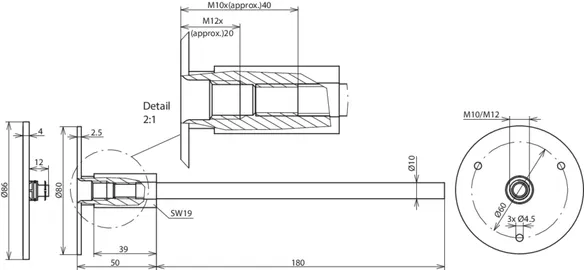

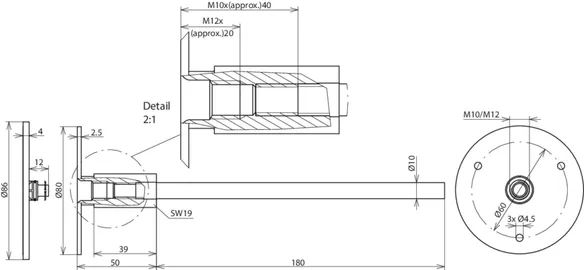

M típus

Csatlakozótengellyel (l = 180 mm, Ø10 mm).

2 Termékek

Cikkszám 478011 EFPM M10 12 V4A L230 STTZN

GTIN 4013364033054, Vámtarifa szám (EU): 85359000, Bruttó súly: 312.50 g, PU: 25.00 db.

Képek

További információ

Földelési fixpont M típus NIRO (V4A) M10/M12
Földelési fixpontok pl. a levezetés korróziómentes csatlakozásaként
épületek vasalására
vagy a földelőrendszerre
a védőpotenciál-kiegyenlítésre és/vagy a
funkcionális potenciálkiegyenlítésre
M típus csatlakozótengellyel (l = 180 mm, Ø10 mm).
Csatlakozómenet: M10 / M12
Lemez anyaga: NIRO (V4A)
Anyagszám: 1.4571 / 1.4404 / 1.4401
Tengely anyaga: St/tZn
Rövidzárlati áram (AC 50 Hz / DC): 6,5 kA
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: EFPM M10 12 V4A L230 STTZN
Cikksz.: 478011
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Csatlakozómenet M10 / M12
Lemez anyaga NIRO (V4A)
Anyagszám 1.4571 / 1.4404 / 1.4401
Tengely anyaga St/tZn
Csatlakozólemez Ø 80 mm
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6,5 kA
Szabványhivatkozás DIN EN 62561-1

A 478011 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 478011 terméket hozzáadtuk a kosárhoz.

Webshop indítása

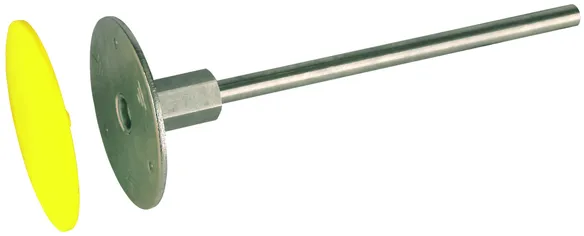

Cikkszám 478019 EFPM M10 12 V4A L230 V2A

GTIN 4013364072107, Vámtarifa szám (EU): 85359000, Bruttó súly: 310.10 g, PU: 25.00 db.

Képek

További információ

Földelési fixpont M típus NIRO (V4A) M10/M12
Földelési fixpontok pl. a levezetés korróziómentes csatlakozásaként
épületek vasalására
vagy a földelőrendszerre
a védőpotenciál-kiegyenlítésre és/vagy a
funkcionális potenciálkiegyenlítésre
M típus csatlakozótengellyel (l = 180 mm, Ø10 mm).
Csatlakozómenet: M10 / M12
Lemez anyaga: NIRO (V4A)
Anyagszám: 1.4571 / 1.4404 / 1.4401
Tengely anyaga: NIRO
Rövidzárlati áram (AC 50 Hz / DC): 3,9 kA
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: EFPM M10 12 V4A L230 V2A
Cikksz.: 478019
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Csatlakozómenet M10 / M12
Lemez anyaga NIRO (V4A)
Anyagszám 1.4571 / 1.4404 / 1.4401
Tengely anyaga NIRO
Csatlakozólemez Ø 80 mm
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 3,9 kA
Szabványhivatkozás DIN EN 62561-1

A 478019 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 478019 terméket hozzáadtuk a kosárhoz.

Webshop indítása

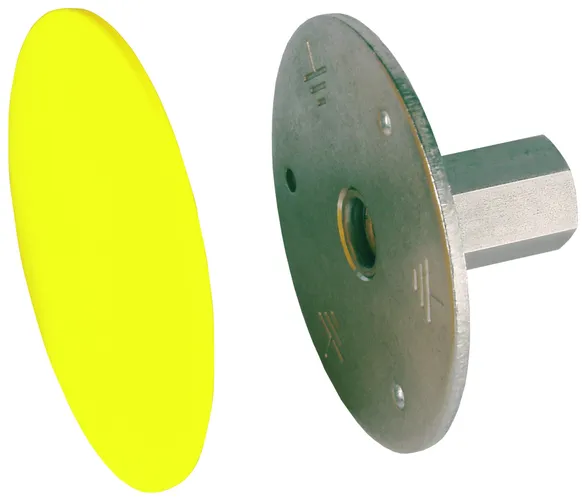

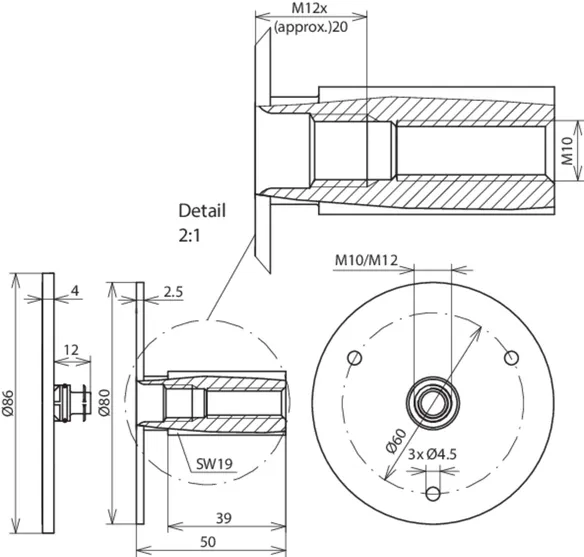

M típus csatlakozótengely nélkül

1 Termék

Cikkszám 478012 EFPM M10 12 V4A

GTIN 4013364069183, Vámtarifa szám (EU): 85359000, Bruttó súly: 192.00 g, PU: 20.00 db.

Képek

További információ

Földelési fixpont M típus csatlakozótengely nélkül NIRO (V4A) M10/M12
Földelési fixpontok pl. a levezetés korróziómentes csatlakozásaként
épületek vasalására
vagy a földelőrendszerre
a védőpotenciál-kiegyenlítésre és/vagy a
funkcionális potenciálkiegyenlítésre
Kivitel csatlakozótengely nélkül
Csatlakozómenet: M10 / M12
Lemez anyaga: NIRO (V4A)
Anyagszám: 1.4571 / 1.4404 / 1.4401
Rövidzárlati áram (AC 50 Hz / DC): 9,3 kA (réz kábelsaruval)
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: EFPM M10 12 V4A
Cikksz.: 478012
vagy egyenértékű.



Műszaki adatok

Csatlakozómenet M10 / M12
Lemez anyaga NIRO (V4A)
Anyagszám 1.4571 / 1.4404 / 1.4401
Csatlakozólemez Ø 80 mm
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 9,3 kA (réz kábelsaruval)
Szabványhivatkozás DIN EN 62561-1

A 478012 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 478012 terméket hozzáadtuk a kosárhoz.

Webshop indítása

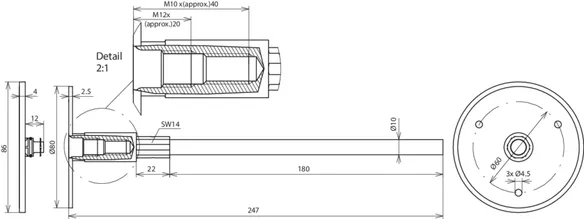

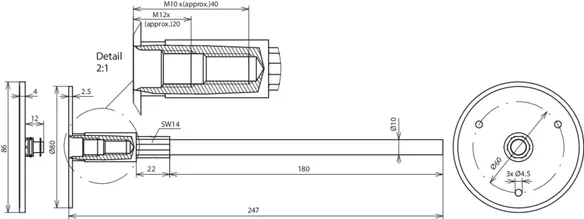

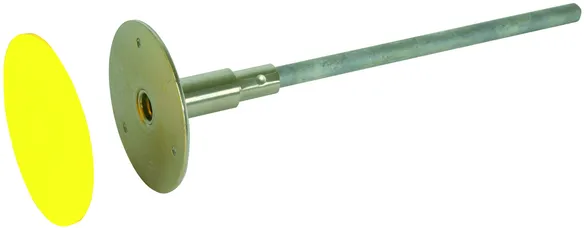

M típus préselve

Csatlakozótengely (l = 180 mm, Ø10 mm).

2 Termékek

Cikkszám 478041 EFPM M10 12 V4A L245 VP STTZN

GTIN 4013364105157, Vámtarifa szám (EU): 85359000, Bruttó súly: 318.90 g, PU: 25.00 db.

Kifutott termék:

Képek

További információ

Földelési fixpont M típus préselt NIRO (V4A) M10/M12
Földelési fixpontok pl. a levezetés korróziómentes csatlakozásaként
épületek vasalására
vagy a földelőrendszerre
a védőpotenciál-kiegyenlítésre és/vagy a
funkcionális potenciálkiegyenlítésre
M típus préselt csatlakozótengellyel (l = 180 mm, Ø10 mm).
Csatlakozómenet: M10 / M12
Lemez anyaga: NIRO (V4A)
Anyagszám: 1.4571 / 1.4404 / 1.4401
Tengely anyaga: St/tZn
Rövidzárlati áram (AC 50 Hz / DC): 3,7 kA
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: EFPM M10 12 V4A L245 VP STTZN
Cikksz.: 478041
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Csatlakozómenet M10 / M12
Lemez anyaga NIRO (V4A)
Anyagszám 1.4571 / 1.4404 / 1.4401
Tengely anyaga St/tZn
Csatlakozólemez Ø 80 mm
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 3,7 kA
Szabványhivatkozás DIN EN 62561-1
Cikkszám 478 049 UL-jóváhagyással.

A 478041 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 478041 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 478049 EFPM M10 12 V4A L245 VP V2A

GTIN 4013364105164, Vámtarifa szám (EU): 85359000, Bruttó súly: 318.10 g, PU: 25.00 db.

Kifutott termék:

Képek

További információ

Földelési fixpont M típus préselt NIRO (V4A) M10/M12
Földelési fixpontok pl. a levezetés korróziómentes csatlakozásaként
épületek vasalására
vagy a földelőrendszerre
a védőpotenciál-kiegyenlítésre és/vagy a
funkcionális potenciálkiegyenlítésre
M típus préselt csatlakozótengellyel (l = 180 mm, Ø10 mm).
Csatlakozómenet: M10 / M12
Lemez anyaga: NIRO (V4A)
Anyagszám: 1.4571 / 1.4404 / 1.4401
Tengely anyaga: NIRO
Rövidzárlati áram (AC 50 Hz / DC): 3,3 kA
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: EFPM M10 12 V4A L245 VP V2A
Cikksz.: 478049
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Csatlakozómenet M10 / M12
Lemez anyaga NIRO (V4A)
Anyagszám 1.4571 / 1.4404 / 1.4401
Tengely anyaga NIRO
Csatlakozólemez Ø 80 mm
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 3,3 kA
Szabványhivatkozás DIN EN 62561-1
Cikkszám 478 049 UL-jóváhagyással.

A 478049 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 478049 terméket hozzáadtuk a kosárhoz.

Webshop indítása

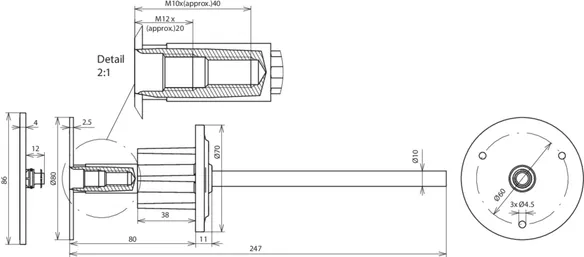

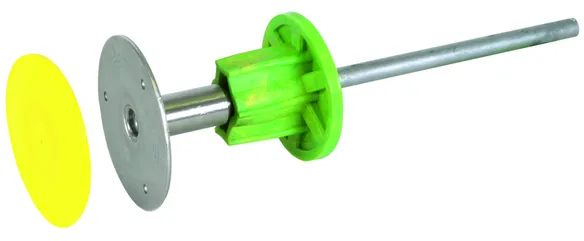

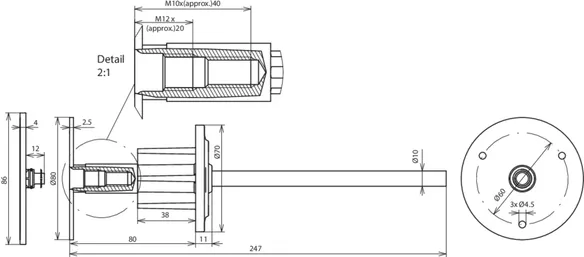

M típus préselve járulékos vízzárral

Víz további behatolása ellen a tengely mentén a falba (ellenőrizve 5 bar sűrített levegővel a DIN EN 62561-5 szerint és nyomásos vízpróbával 1 bar). WU-betonhoz (vízzáró beton) alkalmas.

1 Termék

Cikkszám 478051 EFPM M10 12 V4A WS L245 VP STTZN

GTIN 4013364124448, Vámtarifa szám (EU): 85359000, Bruttó súly: 370.00 g, PU: 10.00 db.

Képek

További információ

Földelési fixpont M típus préselt vízzárral NIRO (V4A) M10/M12
Földelési fixpontok pl. a levezetés korróziómentes csatlakozásaként
épületek vasalására
vagy a földelőrendszerre
a védőpotenciál-kiegyenlítésre és/vagy a
funkcionális potenciálkiegyenlítésre
M típus préselt csatlakozótengellyel és járulékos
vízzárral víz további behatolása ellen a tengely mentén
a falba (ellenőrizve 5 bar sűrített
levegővel az FprEN 62561-5
(06 2008) szerint)
Csatlakozómenet: M10 / M12
Lemez anyaga: NIRO (V4A)
Anyagszám: 1.4571 / 1.4404 / 1.4401
Tengely anyaga: St/tZn
Rövidzárlati áram (AC 50 Hz / DC): 3,7 kA
Vízzár anyaga: PVC
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: EFPM M10 12 V4A WS L245 VP STTZN
Cikksz.: 478051
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Csatlakozómenet M10 / M12
Lemez anyaga NIRO (V4A)
Anyagszám 1.4571 / 1.4404 / 1.4401
Tengely anyaga St/tZn
Csatlakozólemez Ø 80 mm
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 3,7 kA
Vízzár anyaga PVC
Szabványhivatkozás DIN EN 62561-1

A 478051 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 478051 terméket hozzáadtuk a kosárhoz.

Webshop indítása

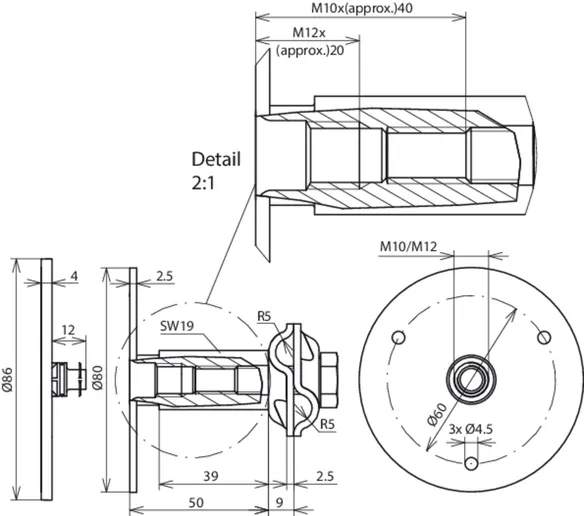

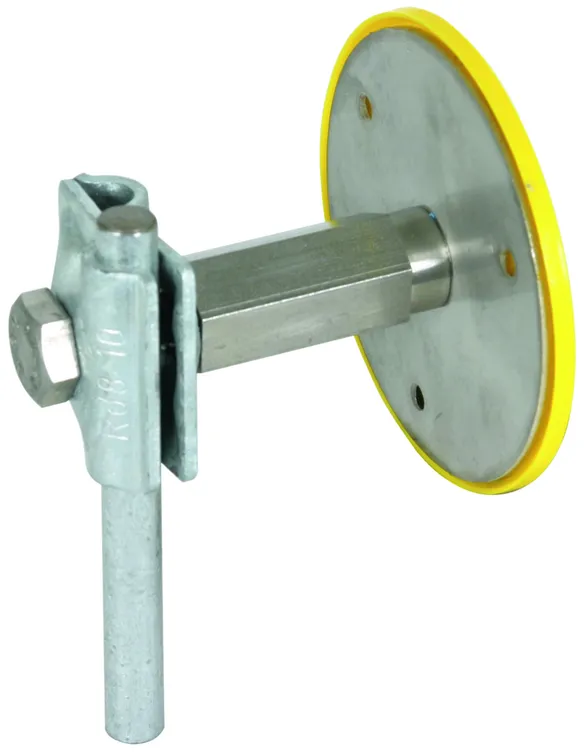

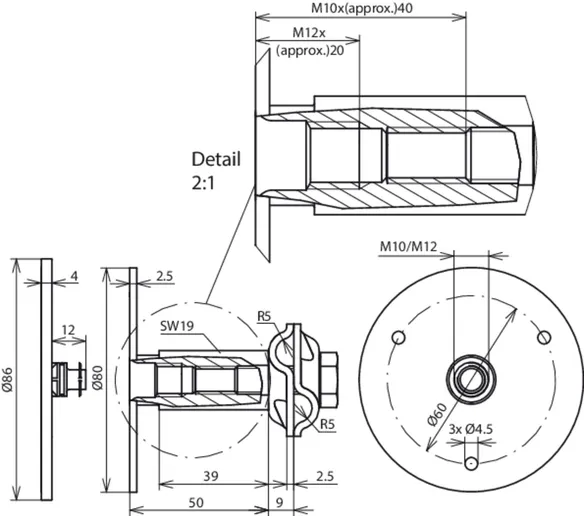

M típus MV-kapoccsal

Kör keresztmetszetű vezető 8-10 mm számára, kivitel csekély helyigénnyel a zsaluban.

1 Termék

Cikkszám 478112 EFPM M10 12 V4A MVK8.10 STTZN

GTIN 4013364118140, Vámtarifa szám (EU): 85359000, Bruttó súly: 286.40 g, PU: 25.00 db.

Képek

További információ

Földelési fixpont M típus MV-kapoccsal NIRO (V4A) M10/M12
Földelési fixpontok pl. a levezetés korróziómentes csatlakozásaként
épületek vasalására
vagy a földelőrendszerre
a védőpotenciál-kiegyenlítésre és/vagy a
funkcionális potenciálkiegyenlítésre
M típus MV-kapoccsal kör keresztmetszetű vezető számára 8-10 mm,
kivitel csekély helyigénnyel a zsaluban
Csatlakozómenet: M10 / M12
Lemez anyaga: NIRO (V4A)
Anyagszám: 1.4571 / 1.4404 / 1.4401
MV-kapocs anyaga: St/tZn
Befogási tartomány kapocs Rd / Rd: 8-10 mm
Rövidzárlati áram (AC 50 Hz / DC): 9,3 kA
Kivitel: O-gyűrűvel és MV-kapoccsal
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: EFPM M10 12 V4A MVK8.10 STTZN
Cikksz.: 478112
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Csatlakozómenet M10 / M12
Lemez anyaga NIRO (V4A)
Anyagszám 1.4571 / 1.4404 / 1.4401
MV-kapocs anyaga St/tZn
Befogási tartomány kapocs Rd / Rd 8-10 mm
Csatlakozólemez Ø 80 mm
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 9,3 kA
Kivitel O-gyűrűvel és MV-kapoccsal
Szabványhivatkozás DIN EN 62561-1

A 478112 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 478112 terméket hozzáadtuk a kosárhoz.

Webshop indítása

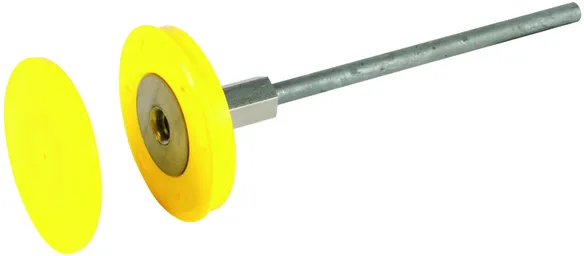

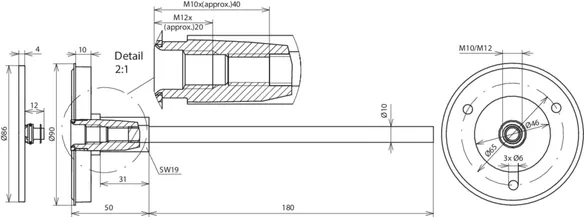

K típus

Műanyag gyűrűvel és csatlakozótengellyel (l = 180 mm, Ø10 mm).

1 Termék

Cikkszám 478200 EFPK M10 12 V4A L230 STTZN

GTIN 4013364035652, Vámtarifa szám (EU): 85359000, Bruttó súly: 278.20 g, PU: 25.00 db.

Kifutott termék:

Képek

További információ

Földelési fixpont K típus NIRO (V4A) M10/M12
Földelési fixpontok pl. a levezetés korróziómentes csatlakozásaként
épületek vasalására
vagy a földelőrendszerre
a védőpotenciál-kiegyenlítésre és/vagy a
funkcionális potenciálkiegyenlítésre
K típus műanyag gyűrűvel és csatlakozótengellyel
(l = 180 mm, Ø10 mm)
Csatlakozómenet: M10 / M12
Lemez anyaga: NIRO (V4A)
Anyagszám: 1.4571 / 1.4404 / 1.4401
Tengely anyaga: St/tZn
Rövidzárlati áram (AC 50 Hz / DC): 6,5 kA
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: EFPK M10 12 V4A L230 STTZN
Cikksz.: 478200
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Csatlakozómenet M10 / M12
Lemez anyaga NIRO (V4A)
Anyagszám 1.4571 / 1.4404 / 1.4401
Tengely anyaga St/tZn
Csatlakozólemez Ø 46 mm
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6,5 kA
Szabványhivatkozás DIN EN 62561-1

A 478200 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 478200 terméket hozzáadtuk a kosárhoz.

Webshop indítása
