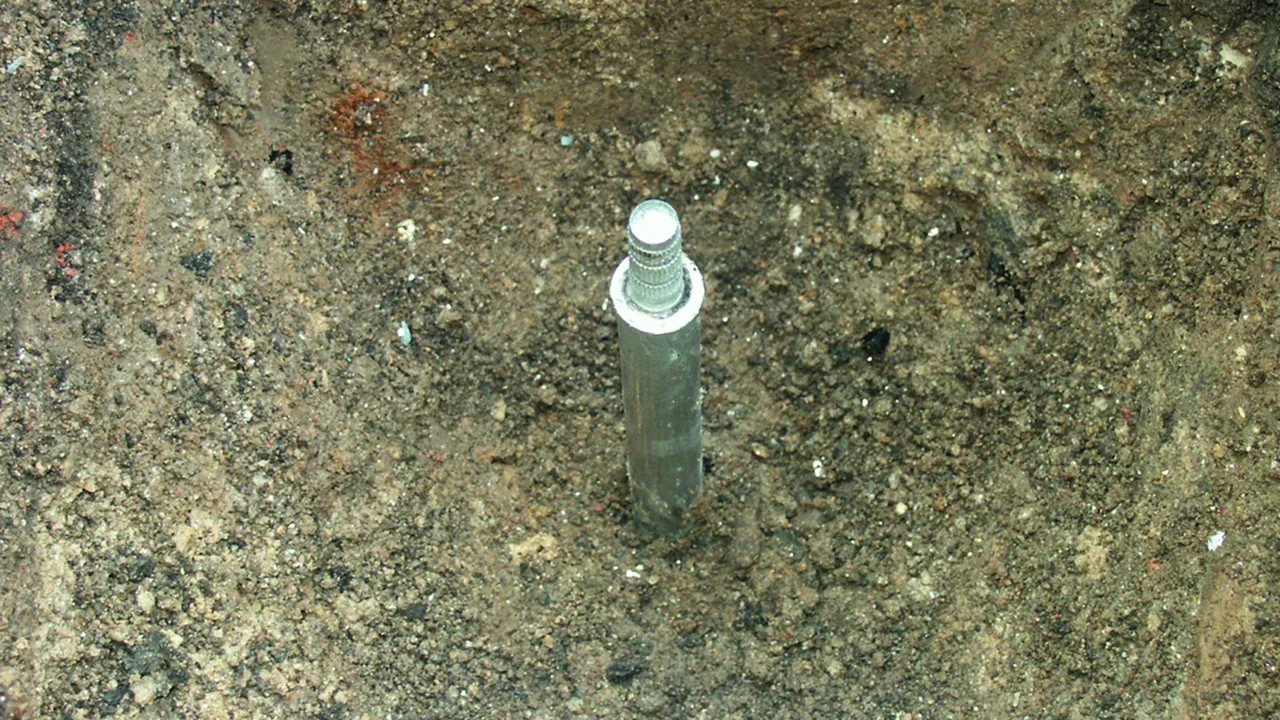

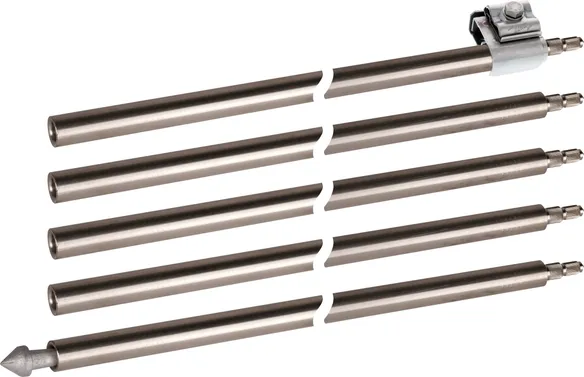

Mélyföldelő

Földelőrendszerek létesítéséhez levezetők vagy transzformátorállomások számára.Jellemzők:

Nincs keresztmetszet-vastagodás a kapcsolódási helyen
Önzáró kapcsolóelem
Korrózióállóság
Egyszerűsített raktározás és szállítási lehetőség
A helyi talajviszonyok szerint univerzálisan alkalmazható
Állandó ellenállásértékek

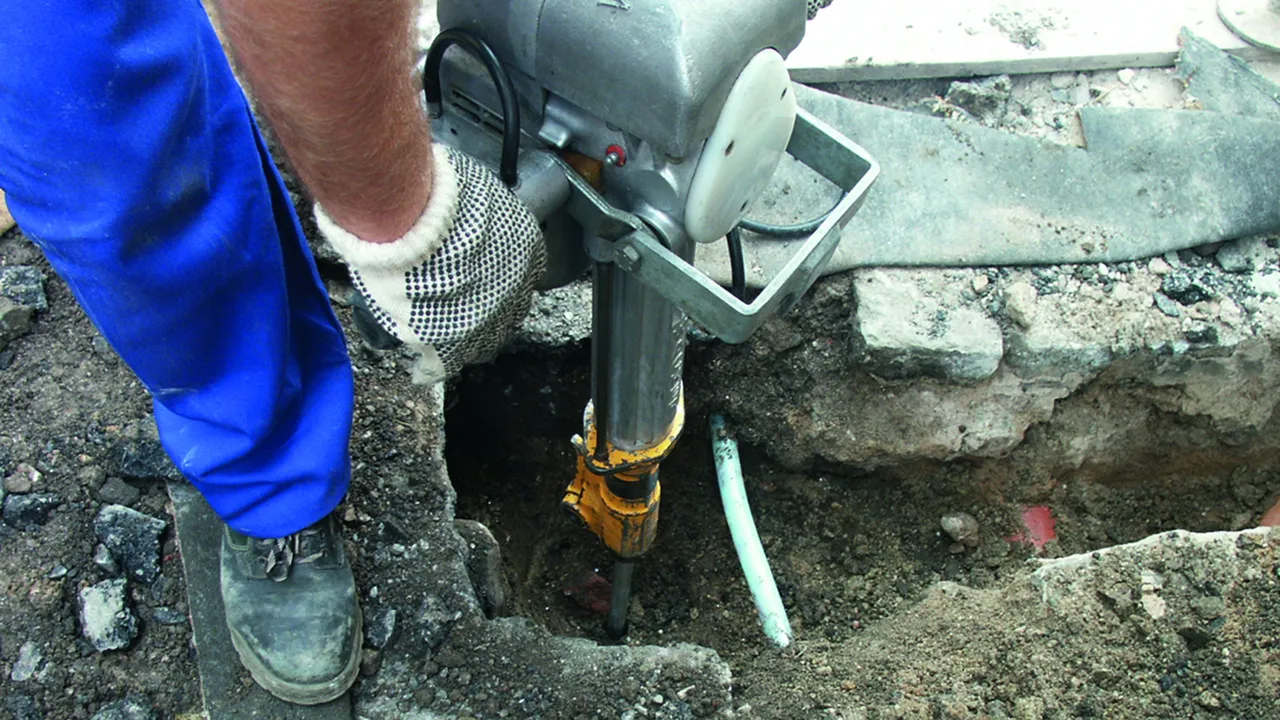

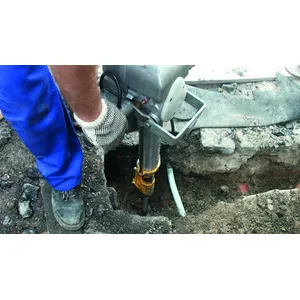

Egyszerű elhelyezés, beépítés vibrációs kalapáccsal

Details

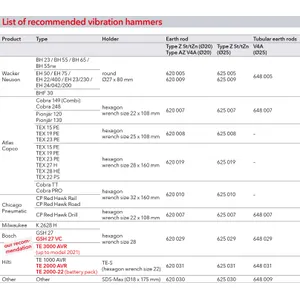

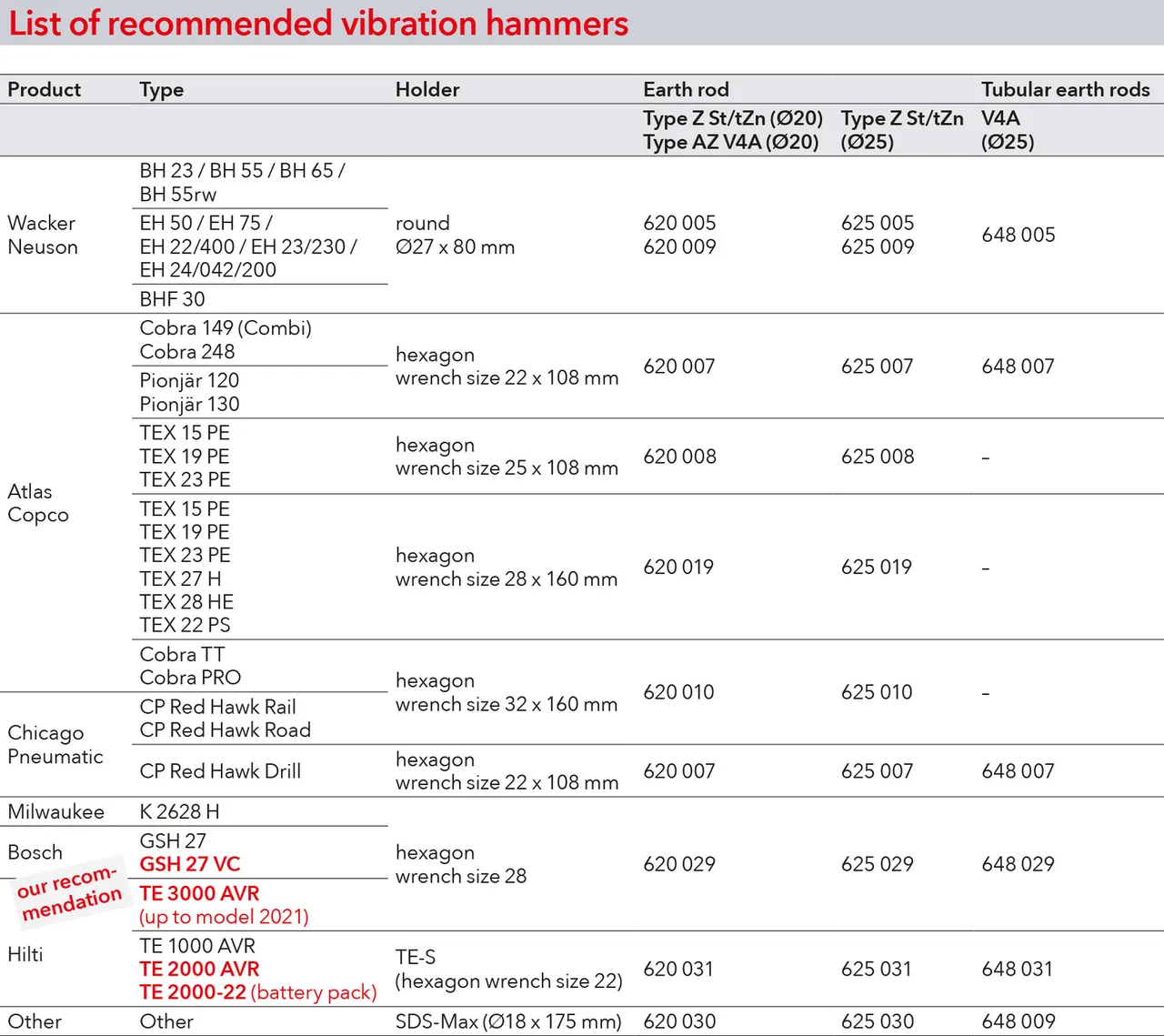

Kalapácsbetétek rúdföldelő és csőföldelő számára

lorem ipsum — Kalapácsbetétek rúdföldelő és csőföldelő számára

Z típus

Háromszoros bütykös csappal.

4 Termékek

Cikkszám 620101 TE 20 1000 Z STTZN

GTIN 4013364021860, Vámtarifa szám (EU): 85389099, Bruttó súly: 2.50 kg, PU: 6.00 db.

Képek

Open PDF

További információ

CAD fájlok

Mélyföldelő Z típus St/tZn rúdhossz 1000 mm
Rúdföldelő földelőrendszerek létesítéséhez levezetők vagy transzformátorállomások számára
Z típus, háromszoros bütykös csappal
(különösen nagy szakítószilárdságú kapcsolásfajta)
Anyag: St/tZn
Rúdhossz: 1000 mm
Átmérő Ø: 20 mm
Rövidzárlati áram (AC 50 Hz / DC): 7,9 kA
Szabványhivatkozás: DIN EN 62561-2

Gyártó: DEHN
Típus: TE 20 1000 Z STTZN
Cikksz.: 620101
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

Anyag	St/tZn
Rúdhossz (l1)	1000 mm
Átmérő Ø (d1)	20 mm
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Szabványhivatkozás	DIN EN 62561-2

Anyag	St/tZn
Rúdhossz (l1)	1000 mm
Átmérő Ø (d1)	20 mm
Csap külső átmérő	12 mm
Tűzi horganyzás egyedi érték:	~70 µm
Tűzi horganyzás középérték:	≥ 55 µm
Szakítószilárdság	410 N/mm²
Statikus szakítószilárdság (függőleges húzás)	ca. 22000 N
Specifikus vezetőképesség	≥ 6,66 m / Ohm mm²
Specifikus ellenállás	≤ 0,15 Ohm mm²/ m
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Szabványhivatkozás	DIN EN 62561-2

A 620101 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 620101 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 620151 TE 20 1500 Z STTZN

GTIN 4013364021846, Vámtarifa szám (EU): 85389099, Bruttó súly: 3.70 kg, PU: 6.00 db.

Kifutott termék:

Képek

Open PDF

További információ

CAD fájlok

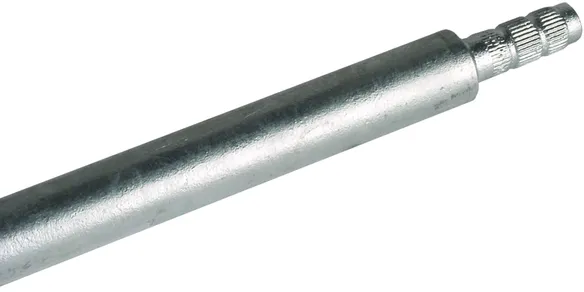

Mélyföldelő Z típus St/tZn rúdhossz 1500 mm
Rúdföldelő földelőrendszerek létesítéséhez levezetők vagy transzformátorállomások számára
Z típus, háromszoros bütykös csappal
(különösen nagy szakítószilárdságú kapcsolásfajta)
Anyag: St/tZn
Rúdhossz: 1500 mm
Átmérő Ø: 20 mm
Rövidzárlati áram (AC 50 Hz / DC): 7,9 kA
Szabványhivatkozás: DIN EN 62561-2

Gyártó: DEHN
Típus: TE 20 1500 Z STTZN
Cikksz.: 620151
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

Anyag	St/tZn
Rúdhossz (l1)	1500 mm
Átmérő Ø (d1)	20 mm
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Szabványhivatkozás	DIN EN 62561-2

Anyag	St/tZn
Rúdhossz (l1)	1500 mm
Átmérő Ø (d1)	20 mm
Csap külső átmérő	12 mm
Tűzi horganyzás egyedi érték:	~70 µm
Tűzi horganyzás középérték:	≥ 55 µm
Szakítószilárdság	410 N/mm²
Statikus szakítószilárdság (függőleges húzás)	ca. 22000 N
Specifikus vezetőképesség	≥ 6,66 m / Ohm mm²
Specifikus ellenállás	≤ 0,15 Ohm mm²/ m
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,9 kA
Szabványhivatkozás	DIN EN 62561-2

A 620151 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 620151 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 625101 TE 25 1000 Z STTZN

GTIN 4013364021877, Vámtarifa szám (EU): 85389099, Bruttó súly: 3.72 kg, PU: 6.00 db.

Képek

Open PDF

További információ

CAD fájlok

Mélyföldelő Z típus St/tZn rúdhossz 1000 mm
Rúdföldelő földelőrendszerek létesítéséhez levezetők vagy transzformátorállomások számára
Z típus, háromszoros bütykös csappal
(különösen nagy szakítószilárdságú kapcsolásfajta)
Anyag: St/tZn
Rúdhossz: 1000 mm
Átmérő Ø: 25 mm
Rövidzárlati áram (AC 50 Hz / DC): 12,3 kA
Szabványhivatkozás: DIN EN 62561-2

Gyártó: DEHN
Típus: TE 25 1000 Z STTZN
Cikksz.: 625101
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

Anyag	St/tZn
Rúdhossz (l1)	1000 mm
Átmérő Ø (d1)	25 mm
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,3 kA
Szabványhivatkozás	DIN EN 62561-2

Anyag	St/tZn
Rúdhossz (l1)	1000 mm
Átmérő Ø (d1)	25 mm
Csap külső átmérő	15 mm
Tűzi horganyzás egyedi érték:	~70 µm
Tűzi horganyzás középérték:	≥ 55 µm
Szakítószilárdság	410 N/mm²
Statikus szakítószilárdság (függőleges húzás)	ca. 32000 N
Specifikus vezetőképesség	≥ 6,66 m / Ohm mm²
Specifikus ellenállás	≤ 0,15 Ohm mm²/ m
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,3 kA
Szabványhivatkozás	DIN EN 62561-2

A 625101 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 625101 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 625151 TE 25 1500 Z STTZN

GTIN 4013364021853, Vámtarifa szám (EU): 85389099, Bruttó súly: 5.72 kg, PU: 6.00 db.

Kifutott termék:

Képek

Open PDF

További információ

CAD fájlok

Mélyföldelő Z típus St/tZn rúdhossz 1500 mm
Rúdföldelő földelőrendszerek létesítéséhez levezetők vagy transzformátorállomások számára
Z típus, háromszoros bütykös csappal
(különösen nagy szakítószilárdságú kapcsolásfajta)
Anyag: St/tZn
Rúdhossz: 1500 mm
Átmérő Ø: 25 mm
Rövidzárlati áram (AC 50 Hz / DC): 12,3 kA
Szabványhivatkozás: DIN EN 62561-2

Gyártó: DEHN
Típus: TE 25 1500 Z STTZN
Cikksz.: 625151
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

Anyag	St/tZn
Rúdhossz (l1)	1500 mm
Átmérő Ø (d1)	25 mm
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,3 kA
Szabványhivatkozás	DIN EN 62561-2

Anyag	St/tZn
Rúdhossz (l1)	1500 mm
Átmérő Ø (d1)	25 mm
Csap külső átmérő	15 mm
Tűzi horganyzás egyedi érték:	~70 µm
Tűzi horganyzás középérték:	≥ 55 µm
Szakítószilárdság	410 N/mm²
Statikus szakítószilárdság (függőleges húzás)	ca. 32000 N
Specifikus vezetőképesség	≥ 6,66 m / Ohm mm²
Specifikus ellenállás	≤ 0,15 Ohm mm²/ m
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,3 kA
Szabványhivatkozás	DIN EN 62561-2

A 625151 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 625151 terméket hozzáadtuk a kosárhoz.

Webshop indítása

AZ típus

Kihelyezett bütykös csappal.

2 Termékek

Cikkszám 620903 TE 20 1000 AZ V4A

GTIN 4013364342859, Vámtarifa szám (EU): 85389099, Bruttó súly: 2.43 kg, PU: 6.00 db.

Képek

Open PDF

További információ

CAD fájlok

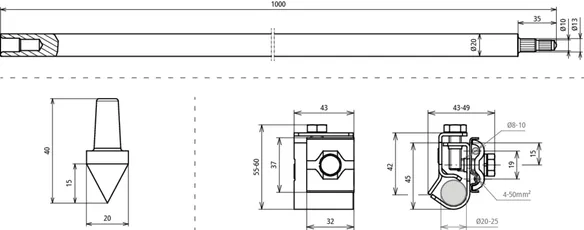

Mélyföldelő AZ NIRO típus (V4A) rúdhossz 1000 mm
Rúdföldelő földelőrendszerek létesítéséhez levezetők vagy transzformátorállomások számára
AZ típus, kihelyezett bütykös csappal
Anyag: NIRO (V4A)
Anyagszám: 1.4571 / 1.4404 / 1.4401
Rúdhossz: 1000 mm
Átmérő Ø: 20 mm
Rövidzárlati áram (AC 50 Hz / DC): 4,2 kA
Szabványhivatkozás: DIN EN 62561-2

Gyártó: DEHN
Típus: TE 20 1000 AZ V4A
Cikksz.: 620903
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

Anyag	NIRO (V4A)
Anyagszám	1.4571 / 1.4404 / 1.4401
Rúdhossz (l1)	1000 mm
Átmérő Ø (d1)	20 mm
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,2 kA
Szabványhivatkozás	DIN EN 62561-2

Komponens védelem	Dt.Pat. Nr. P 32 22 201.7
Anyag	NIRO (V4A)
Anyagszám	1.4571 / 1.4404 / 1.4401
Rúdhossz (l1)	1000 mm
Átmérő Ø (d1)	20 mm
Csap külső átmérő	10 / 13 mm
Szakítószilárdság	500-730 N/mm²
Specifikus vezetőképesség	≥ 1,25 m / Ohm mm²
Specifikus ellenállás	≤ 0,8 Ohm mm²/ m
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,2 kA
Szabványhivatkozás	DIN EN 62561-2

A 620903 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 620903 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 620902 TE 20 1500 AZ V4A

GTIN 4013364021914, Vámtarifa szám (EU): 85389099, Bruttó súly: 3.67 kg, PU: 6.00 db.

Képek

Open PDF

További információ

CAD fájlok

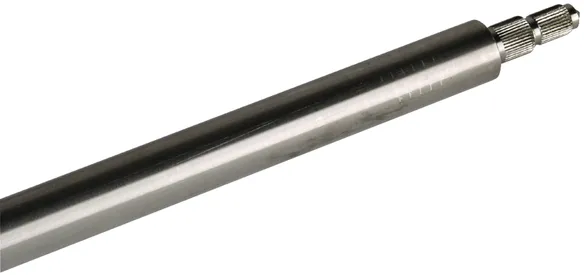

Mélyföldelő AZ NIRO típus (V4A) rúdhossz 1500 mm
Rúdföldelő földelőrendszerek létesítéséhez levezetők vagy transzformátorállomások számára
AZ típus, kihelyezett bütykös csappal
Anyag: NIRO (V4A)
Anyagszám: 1.4571 / 1.4404 / 1.4401
Rúdhossz: 1500 mm
Átmérő Ø: 20 mm
Rövidzárlati áram (AC 50 Hz / DC): 4,2 kA
Szabványhivatkozás: DIN EN 62561-2

Gyártó: DEHN
Típus: TE 20 1500 AZ V4A
Cikksz.: 620902
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

Anyag	NIRO (V4A)
Anyagszám	1.4571 / 1.4404 / 1.4401
Rúdhossz (l1)	1500 mm
Átmérő Ø (d1)	20 mm
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,2 kA
Szabványhivatkozás	DIN EN 62561-2

Komponens védelem	Dt.Pat. Nr. P 32 22 201.7
Anyag	NIRO (V4A)
Anyagszám	1.4571 / 1.4404 / 1.4401
Rúdhossz (l1)	1500 mm
Átmérő Ø (d1)	20 mm
Csap külső átmérő	10 / 13 mm
Szakítószilárdság	500-730 N/mm²
Specifikus vezetőképesség	≥ 1,25 m / Ohm mm²
Specifikus ellenállás	≤ 0,8 Ohm mm²/ m
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4,2 kA
Szabványhivatkozás	DIN EN 62561-2

A 620902 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 620902 terméket hozzáadtuk a kosárhoz.

Webshop indítása
