Összekötő kapocs betonvasalásokhoz

Kapcsok betonacél-hálók vagy vasalások összekapcsolására kör- és laposvezetőkkel

Elrendezés:
(II) = párhuzamos
(+) = kereszt

Details

2. ábra: U-bilincs cikkszám 308 045
lorem ipsum

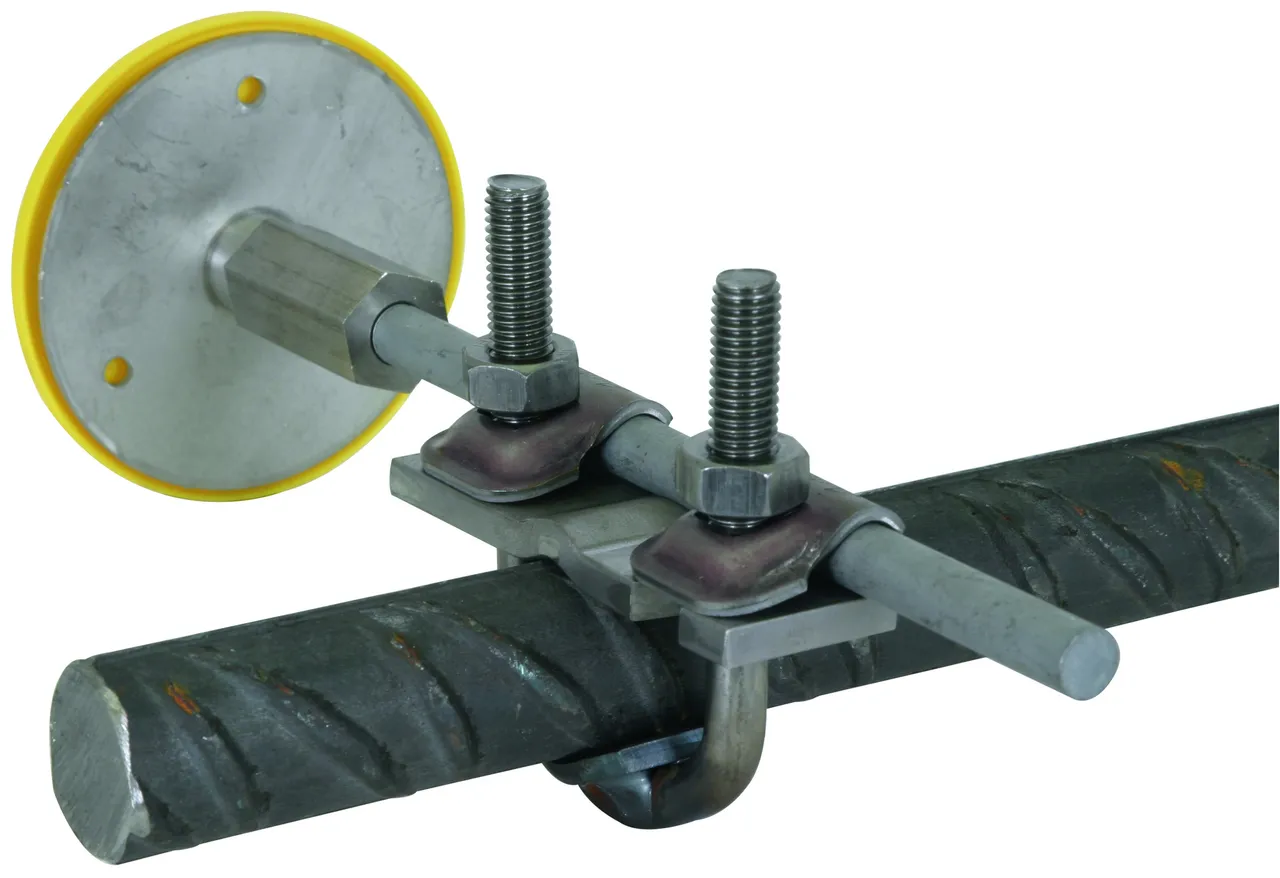

3. ábra: U-bilincs cikkszám 308 046
lorem ipsum

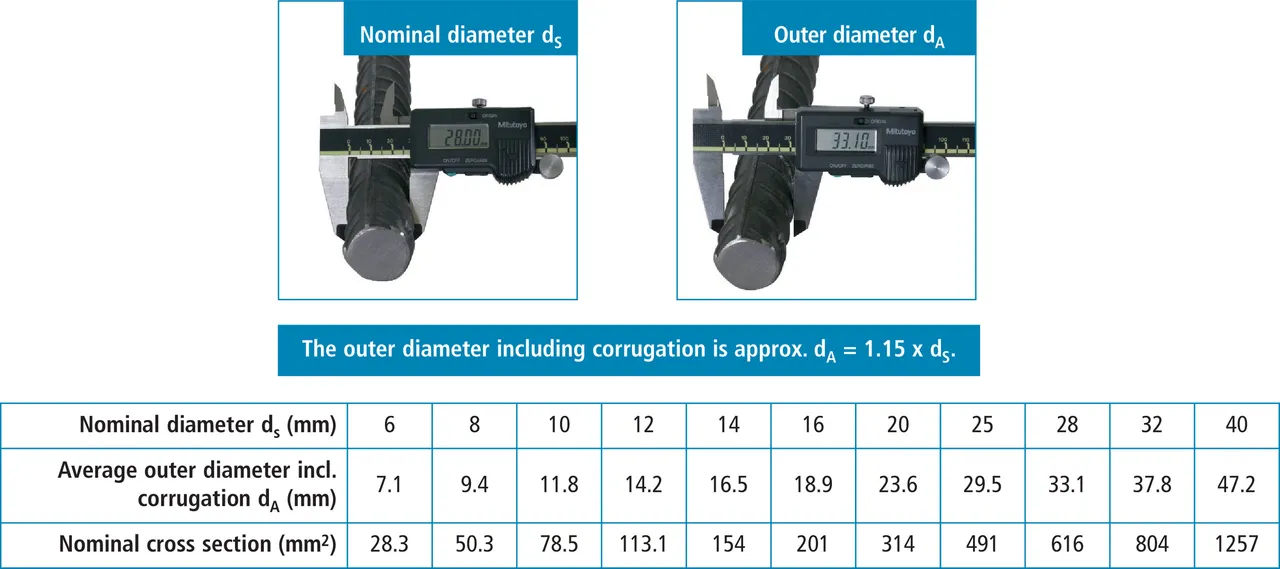

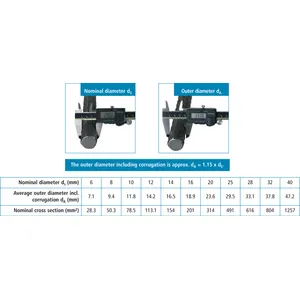

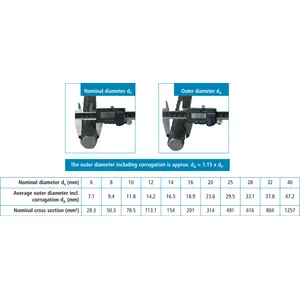

1. ábra: Betonvasak átmérői.
Lit.: Acél beton vasalásához a DIN EN 10080:2005 szerint.
lorem ipsum

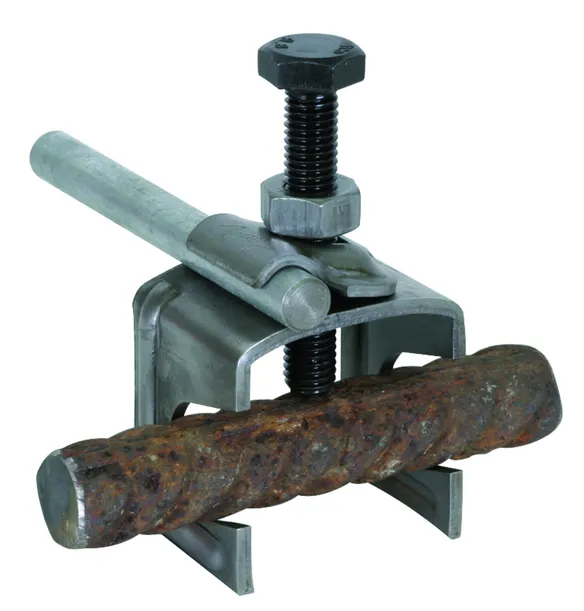

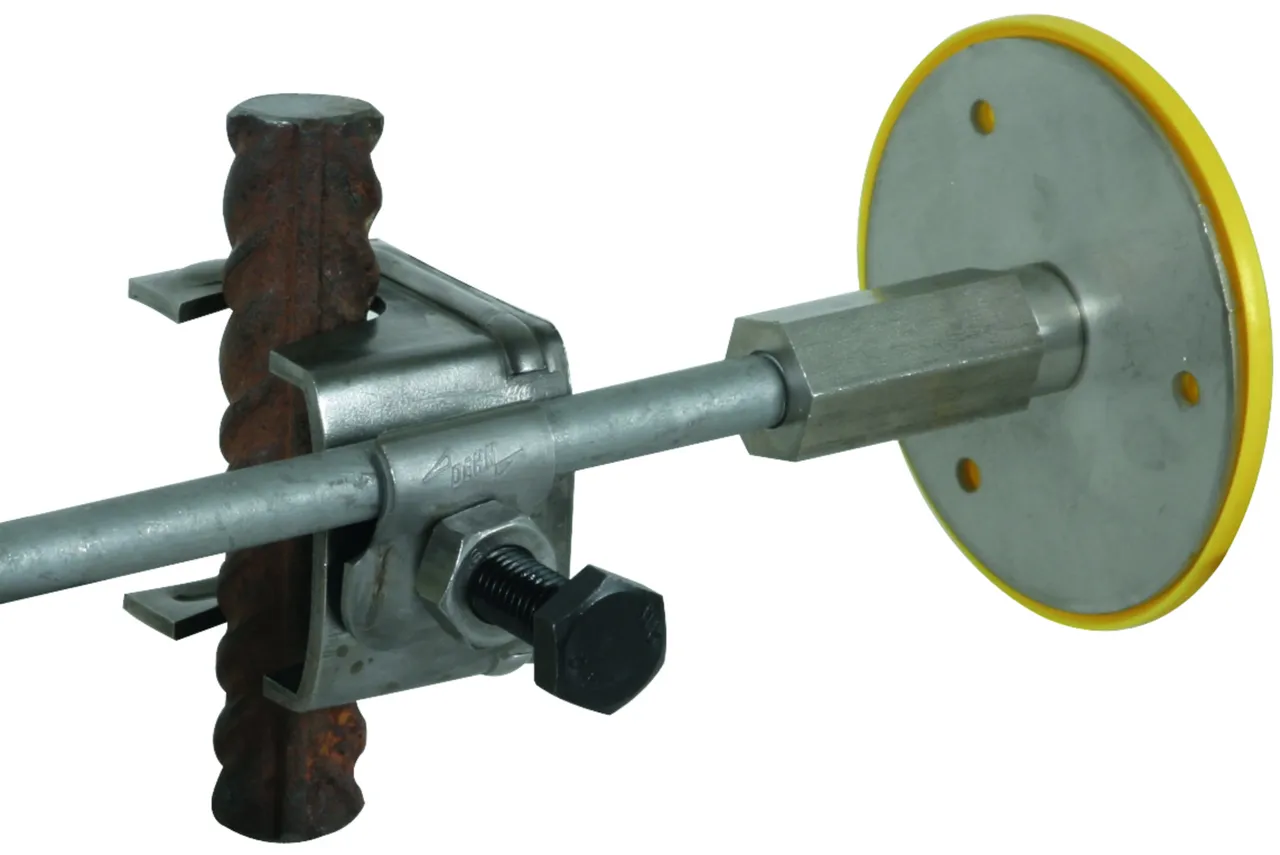

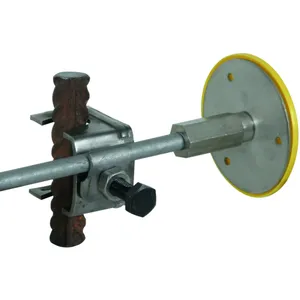

5. ábra: Összekötő kapocs cikkszám 308 035
lorem ipsum

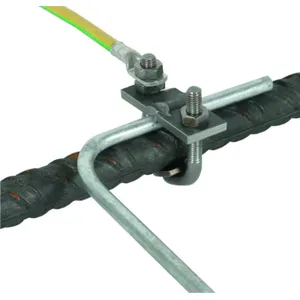

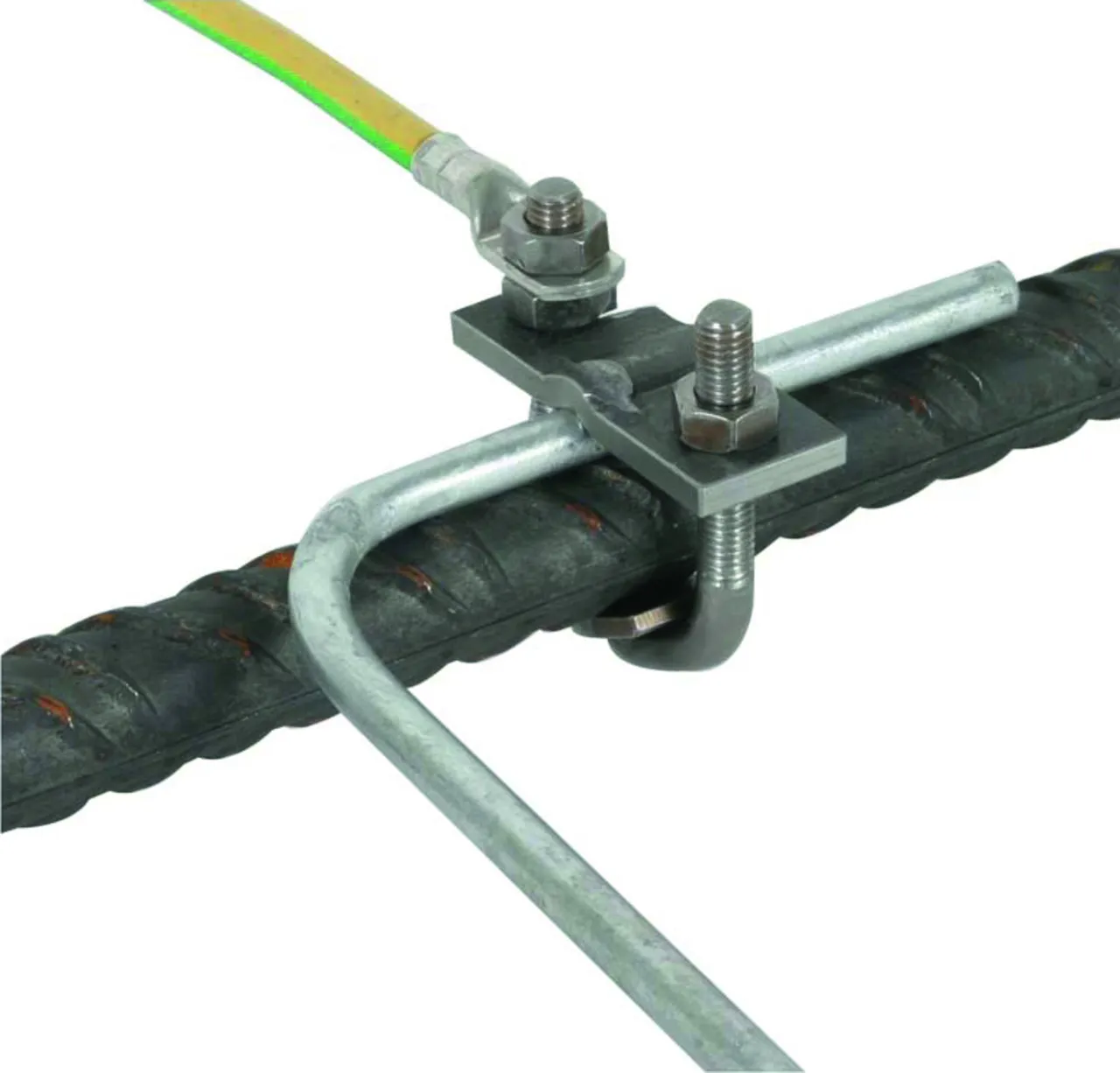

4. ábra: U-bilincs kábelsaruval
lorem ipsum

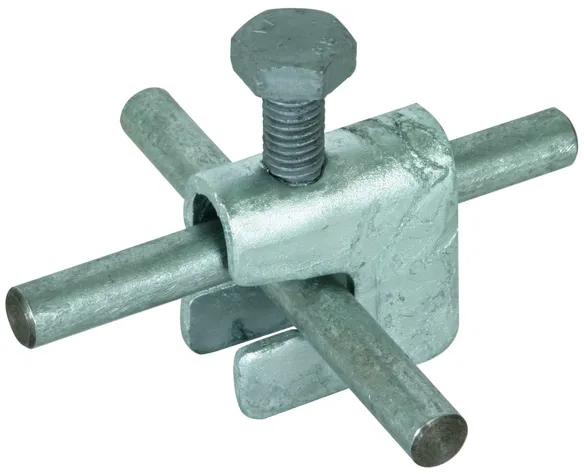

T-, kereszt- és párhuzamos kapcsolatokhoz

1 Termék

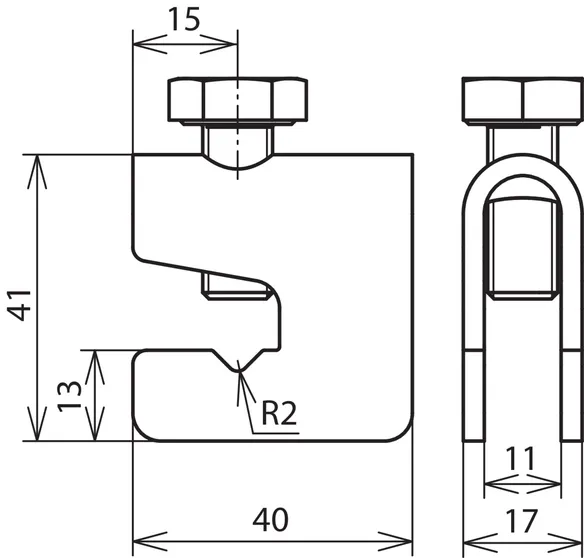

Cikkszám 308025 VK A UNI ST

GTIN 4013364035881, Vámtarifa szám (EU): 85359000, Bruttó súly: 102.00 g, PU: 50.00 db.

Képek

További információ

Összekötő kapcsok vasalásokhoz St/tZn
Összekötő kapcsok, vasalásokhoz betonacél-hálók vagy vasalások
összekapcsolására kör keresztmetszetű vezetőkkel
T-, kereszt- és párhuzamos kapcsolatokhoz
Anyag: St/tZn
Befogási tartomány Rd / Rd: (+) 6-10 / 6-10 mm
Befogási tartomány Rd / Fl: (+) 6-10 / 30 mm
Befogási tartomány Fl / Fl: (II) 30 / 30 mm
Szabványhivatkozás: DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC): 9 kA

Gyártó: DEHN
Típus: VK A UNI ST
Cikksz.: 308025
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Anyag St/tZn
Befogási tartomány Rd / Rd (+) 6-10 / 6-10 mm
Befogási tartomány Rd / Fl (+) 6-10 / 30 mm
Befogási tartomány Fl / Fl (II) 30 / 30 mm
Csavar di M10 x 25 mm
Szabványhivatkozás DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 9 kA

A 308025 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 308025 terméket hozzáadtuk a kosárhoz.

Webshop indítása

T-, kereszt- és párhuzamos kapcsolatokhoz

1 Termék

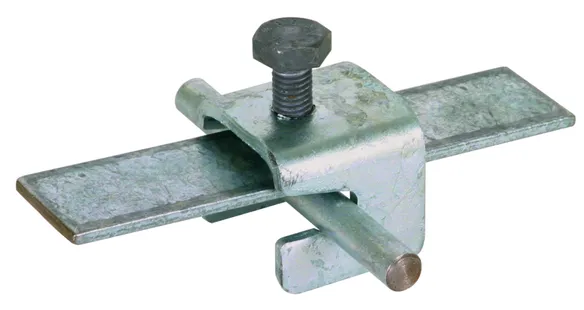

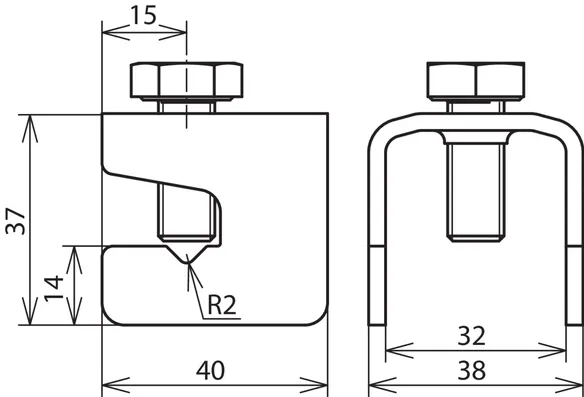

Cikkszám 308026 VK 6.10 FL30 FL30 BSB STTZN

GTIN 4013364035874, Vámtarifa szám (EU): 85359000, Bruttó súly: 111.00 g, PU: 25.00 db.

Képek

További információ

Összekötő kapcsok vasalásokhoz St/tZn
Összekötő kapcsok, vasalásokhoz betonacél-hálók vagy vasalások
összekapcsolására lapos vezetőkkel
T-, kereszt- és párhuzamos kapcsolatokhoz
Anyag: St/tZn
Befogási tartomány Rd / Fl: (+) 6-10 / 30 mm
Befogási tartomány Fl / Fl: (+ / II) 30 / 30 mm
Szabványhivatkozás: DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC): 13 kA

Gyártó: DEHN
Típus: VK 6.10 FL30 FL30 BSB STTZN
Cikksz.: 308026
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Anyag St/tZn
Befogási tartomány Rd / Fl (+) 6-10 / 30 mm
Befogási tartomány Fl / Fl (+ / II) 30 / 30 mm
Csavar di M10 x 25 mm
Szabványhivatkozás DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 13 kA
*) A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

A 308026 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 308026 terméket hozzáadtuk a kosárhoz.

Webshop indítása

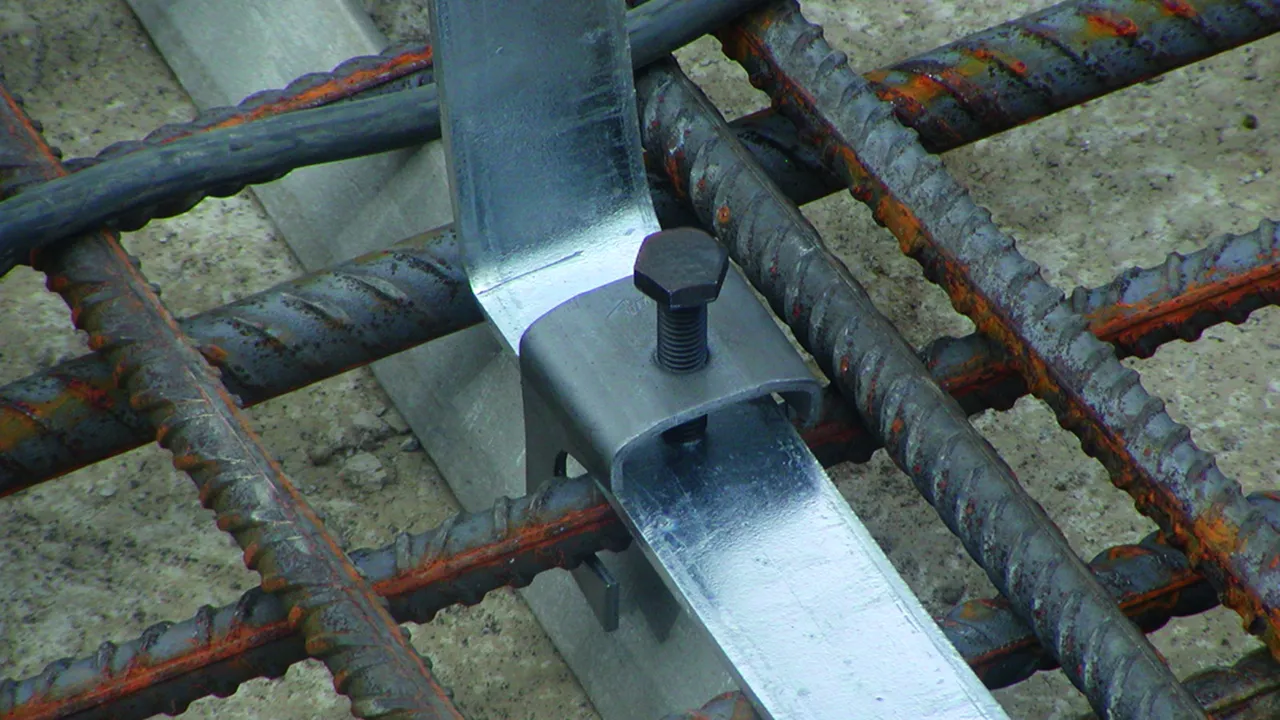

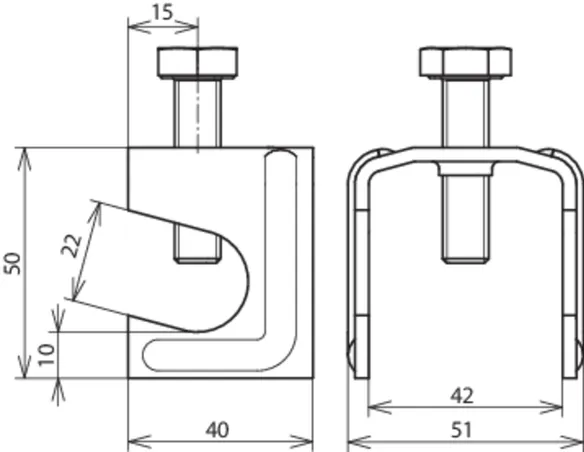

T- és keresztkapcsolatokhoz

Megjegyzés: Ajánlott meghúzási nyomaték ≥ 10 Nm.

1 Termék

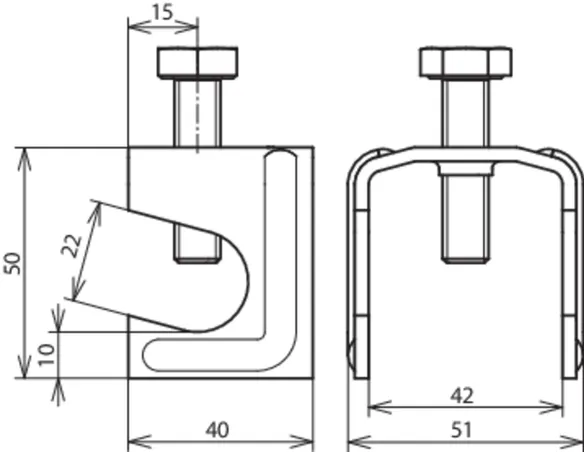

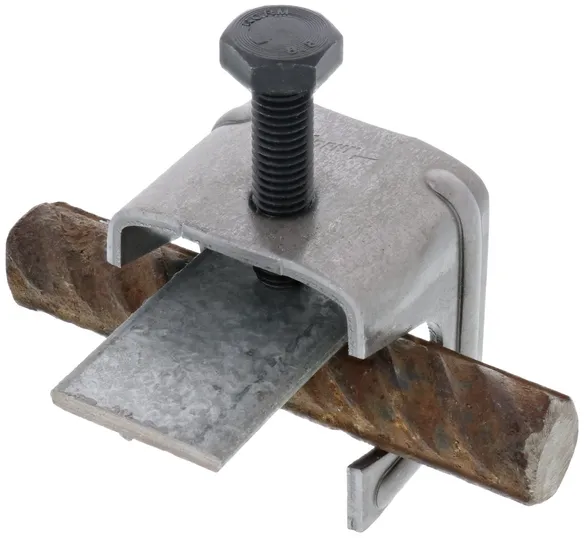

Cikkszám 308030 VK A R22 F40 STBL

GTIN 4013364030749, Vámtarifa szám (EU): 85359000, Bruttó súly: 130.00 g, PU: 50.00 db.

Képek

További információ

Összekötő kapcsok vasalásokhoz St/csupasz
Összekötő kapcsok, vasalásokhoz betonacél-hálók
vagy vasalások összekapcsolására lapos vezetőkkel
T-, keresztkapcsolatokhoz
Anyag: St/csupasz
Befogási tartomány Rd / Fl: (+) 6-22 / 30-40 mm
Szabványhivatkozás: DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC): 1,0 kA

Gyártó: DEHN
Típus: VK A R22 F40 STBL
Cikksz.: 308030
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Anyag St/csupasz
Befogási tartomány Rd / Fl (+) 6-22 / 30-40 mm
Csavar di M10 x 40 mm
Szabványhivatkozás DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 1,0 kA
*) A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

A 308030 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 308030 terméket hozzáadtuk a kosárhoz.

Webshop indítása

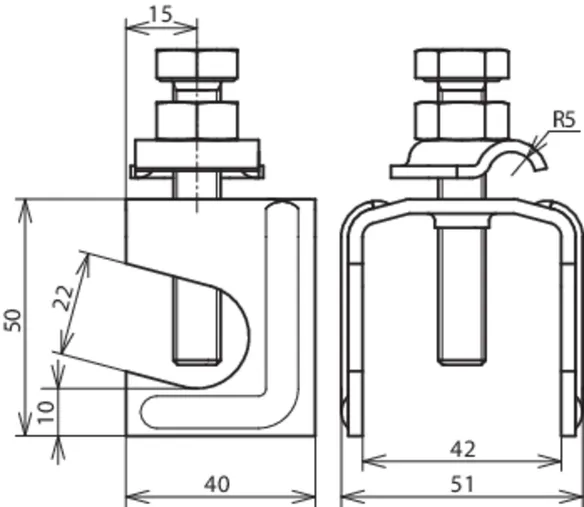

T-, kereszt- és párhuzamos kapcsolatokhoz befogóbakkal

Kör keresztmetszetű vezetők flexibilis csatlakoztatására vagy földelési fixpontokhoz egyidejű rögzítéssel a zsaluban.

1 Termék

Cikkszám 308035 VK 6.22 FL40 KB6.10 BSB STBL

GTIN 4013364123472, Vámtarifa szám (EU): 85359000, Bruttó súly: 169.60 g, PU: 25.00 db.

Képek

További információ

Összekötő kapcsok vasalásokhoz St/csupasz
Összekötő kapcsok, vasalásokhoz, vasalások összekapcsolására kör keresztmetszetű vezetőkkel
T-, kereszt- és párhuzamos kapcsolatokhoz
befogóbakkal kör keresztmetszetű vezető flexibilis
csatlakoztatására vagy földelési fixpontokhoz
egyidejű rögzítéssel a zsaluban.
Anyag: St/csupasz
Befogási tartomány Rd / Rd: (+/II) 6-22 / 6-10 mm
Befogási tartomány Rd / Fl: (+) 6-22 / 40 mm
Szabványhivatkozás: DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC): 1,0 kA

Gyártó: DEHN
Típus: VK 6.22 FL40 KB6.10 BSB STBL
Cikksz.: 308035
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Anyag St/csupasz
Befogási tartomány Rd / Rd (+/II) 6-22 / 6-10 mm
Befogási tartomány Rd / Fl (+) 6-22 / 40 mm
Csavar di M10 x 60 mm
Szabványhivatkozás DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 1,0 kA
*) A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

A 308035 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 308035 terméket hozzáadtuk a kosárhoz.

Webshop indítása

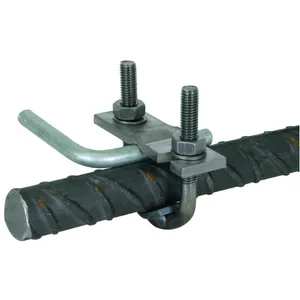

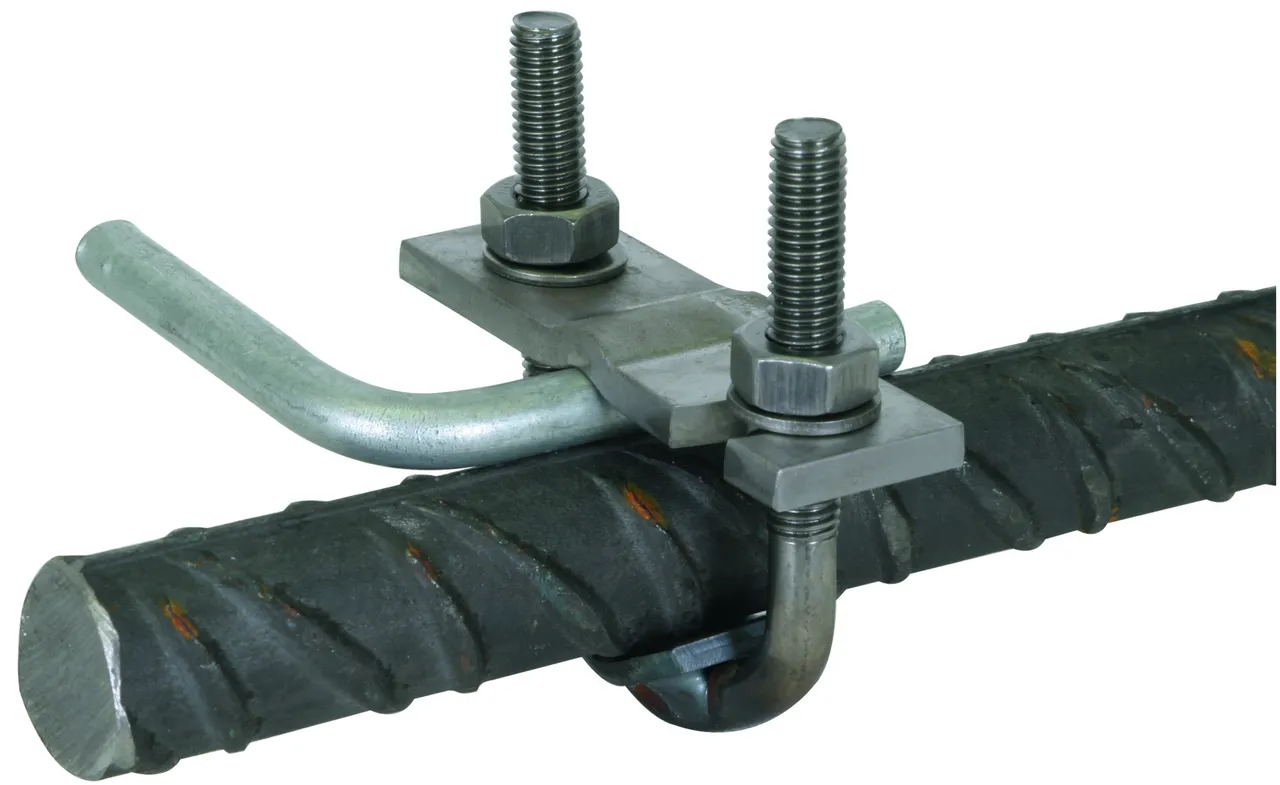

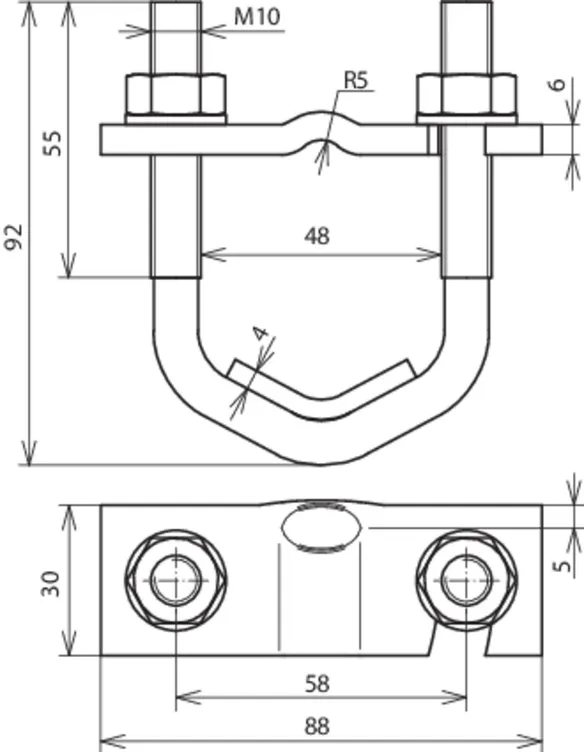

U-bilincs nagy átmérők számára

1 Termék

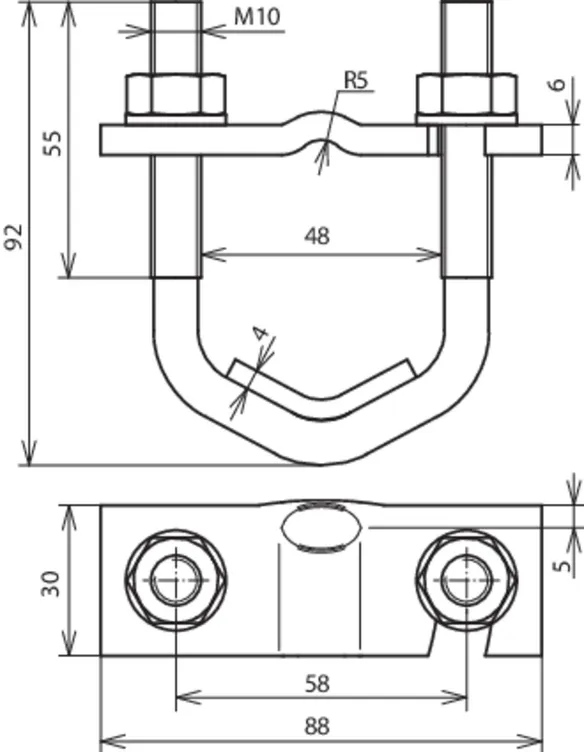

Cikkszám 308045 BVK 16.48 6.10 FL40 BSB STBL

GTIN 4013364124455, Vámtarifa szám (EU): 85359000, Bruttó súly: 266.50 g, PU: 25.00 db.

Képek

További információ

U-bilincs nagy átmérők számára St/csupasz
Összekötő kapcsok, vasalásokhoz U-bilincsek nagy átmérők számára
vasalások összekapcsolására kör keresztmetszetű vezetőkkel
T-, kereszt- és párhuzamos kapcsolatokhoz
Anyag: St/csupasz
Befogási tartomány Rd / Rd: (II) 16-48 / 6-10 mm
Befogási tartomány Rd / Fl: (II) 16-48 / 30-40 mm
Szabványhivatkozás: DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC): 16 kA

Gyártó: DEHN
Típus: BVK 16.48 6.10 FL40 BSB STBL
Cikksz.: 308045
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Anyag St/csupasz
Befogási tartomány Rd / Rd (II) 16-48 / 6-10 mm
Befogási tartomány Rd / Fl (II) 16-48 / 30-40 mm
Csavar U-csavar M10 x 48 mm
Szabványhivatkozás DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 16 kA
*) A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

A 308045 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 308045 terméket hozzáadtuk a kosárhoz.

Webshop indítása

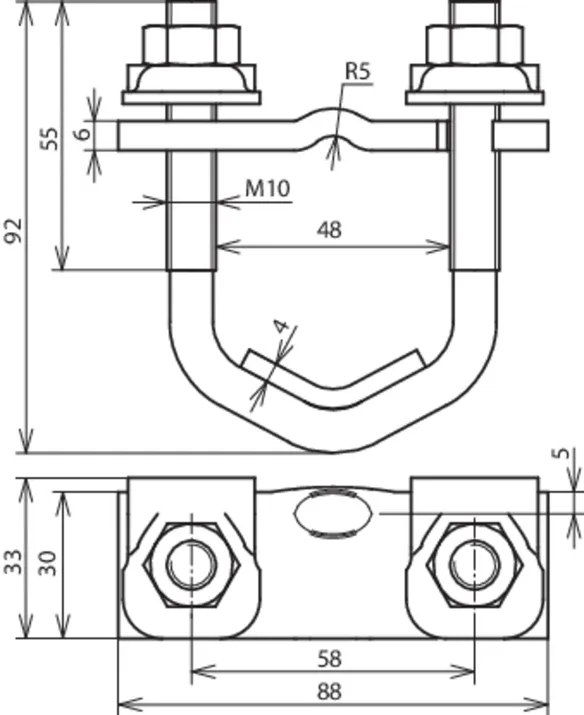

U-bilincs nagy átmérők számára, két járulékos befogóbakkal

Kör keresztmetszetű vezetők (6-10 mm) keresztkapcsolataihoz vagy rögzítéshez földelési fixpontok egyidejű csatlakoztatásával.

1 Termék

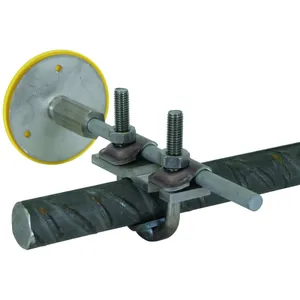

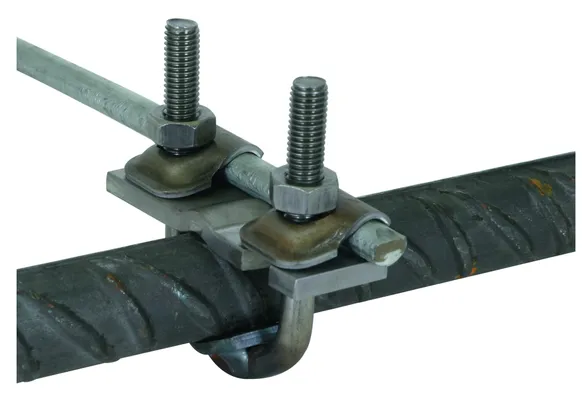

Cikkszám 308046 BVK 16.48 FL40 KB6.10 BSB STBL

GTIN 4013364124462, Vámtarifa szám (EU): 85359000, Bruttó súly: 292.40 g, PU: 25.00 db.

Képek

További információ

Összekötő kapcsok U-bilincs St/csupasz
Összekötő kapcsok, vasalásokhoz U-bilincsek nagy átmérők számára
vasalások összekapcsolására kör keresztmetszetű vezetőkkel
T-, kereszt- és párhuzamos kapcsolatokhoz
befogóbakkal kör keresztmetszetű vezető flexibilis
csatlakoztatására vagy földelési fixpontokhoz
egyidejű rögzítéssel a zsaluban.
Anyag: St/csupasz
Befogási tartomány Rd / Rd: (+/II) 16-48 / 6-10 mm
Befogási tartomány Rd / Fl: (II) 16-48 / 30-40 mm
Szabványhivatkozás: DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC): 9,9 kA

Gyártó: DEHN
Típus: BVK 16.48 FL40 KB6.10 BSB STBL
Cikksz.: 308046
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Anyag St/csupasz
Befogási tartomány Rd / Rd (+/II) 16-48 / 6-10 mm
Befogási tartomány Rd / Fl (II) 16-48 / 30-40 mm
Csavar U-csavar M10 x 48 mm
Szabványhivatkozás DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 9,9 kA
*) A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

A 308046 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 308046 terméket hozzáadtuk a kosárhoz.

Webshop indítása

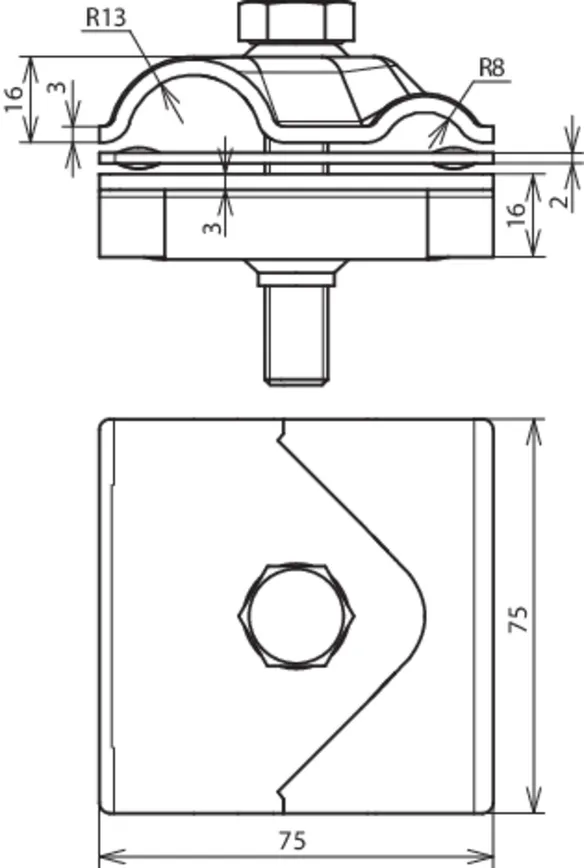

MAXI-MV kapcsok

T-, kereszt- és párhuzamos kapcsolatokhoz.

1 Termék

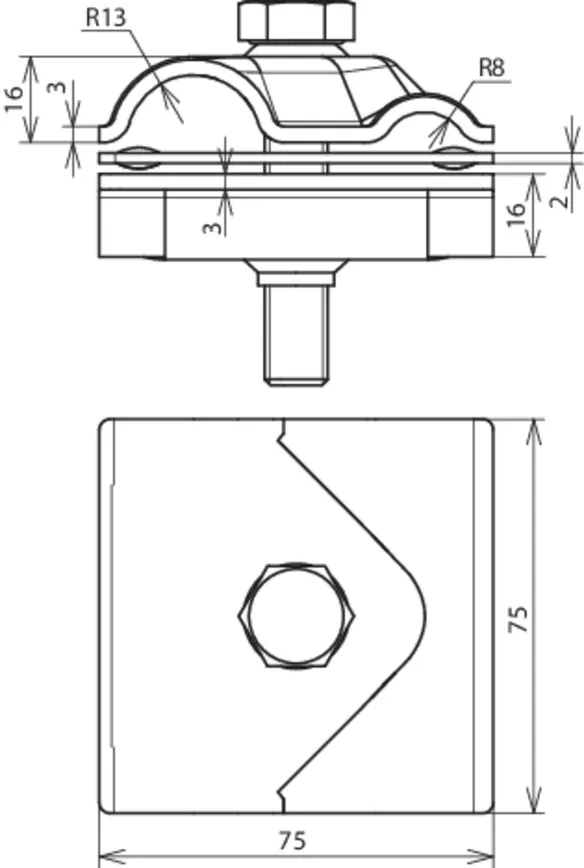

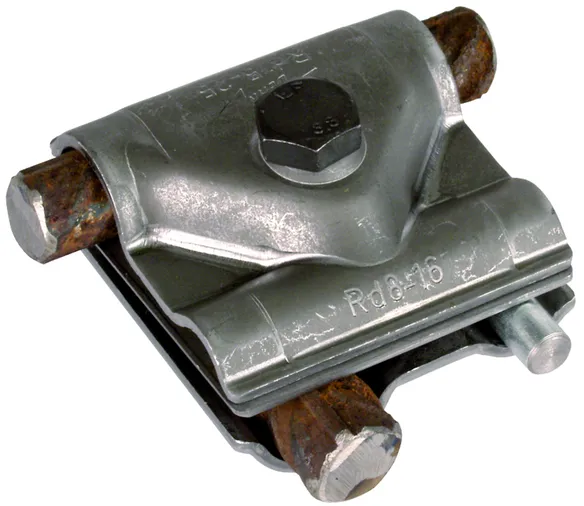

Cikkszám 308040 MAMVK 8.16 15.25 STBL

GTIN 4013364055902, Vámtarifa szám (EU): 85359000, Bruttó súly: 462.30 g, PU: 20.00 db.

Képek

További információ

MAXI-MV kapcsok St/csupasz
MAXI-MV kapcsok
betonvasak összekapcsolására
kör keresztmetszetű vezetővel T-, kereszt-
és párhuzamos kapcsolatokban
Anyag: St/csupasz
Befogási tartomány Rd / Rd: (+/II) 8-16 / 15-25 mm
Szabványhivatkozás: DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC): 10,2 kA

Gyártó: DEHN
Típus: MAMVK 8.16 15.25 STBL
Cikksz.: 308040
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Anyag St/csupasz
Befogási tartomány Rd / Rd (+/II) 8-16 / 15-25 mm
Csavar di M12 x 65 mm
Szabványhivatkozás DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 10,2 kA
Tanúsítványok UL 467
*) A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

A 308040 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 308040 terméket hozzáadtuk a kosárhoz.

Webshop indítása

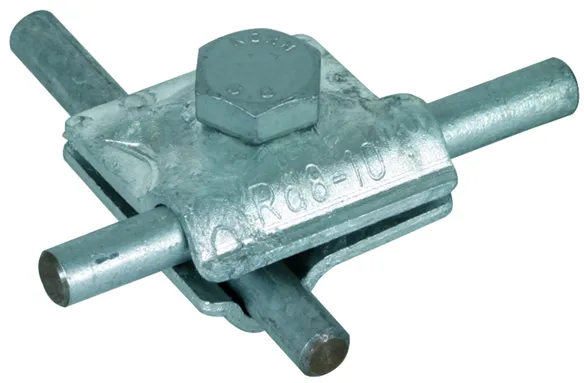

MV-kapcsok hatlapfejű csavarral

Menet az alsó részben.

2 Termékek

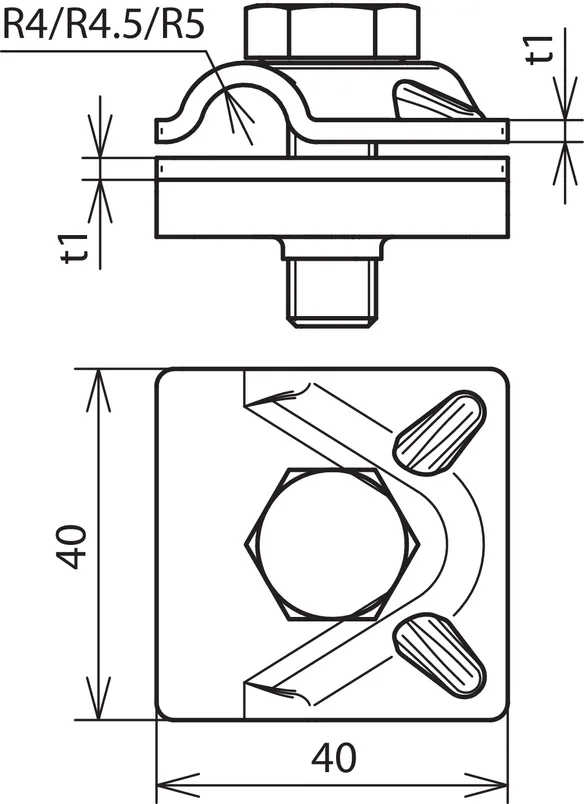

Cikkszám 390050 MVK 8.10 SKM10X30 STTZN

GTIN 4013364095991, Vámtarifa szám (EU): 85359000, Bruttó súly: 101.00 g, PU: 50.00 db.

Képek

További információ

MV-kapocs hatlapfejű csavarral St/tZn
MMV-kapcsok mini többcélú összekötő kapocs univerzális felhasználásra
mint kereszt-, T- és párhuzamos kapocs
kör keresztmetszetű vezető számára
Villámáram-vezetőképes
ellenőrizve az EN 62561-1 szerint
hatlapú csavarral és menettel az alsó részben
Anyag: St/tZn
Befogási tartomány Rd: 8-10 mm
Szabványhivatkozás: DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC): 5,5 kA

Gyártó: DEHN
Típus: MVK 8.10 SKM10X30 STTZN
Cikksz.: 390050
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Anyag St/tZn
Befogási tartomány Rd 8-10 mm
Csavar di M10 x 30 mm
Szabványhivatkozás DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 5,5 kA
*) A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

A 390050 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 390050 terméket hozzáadtuk a kosárhoz.

Webshop indítása

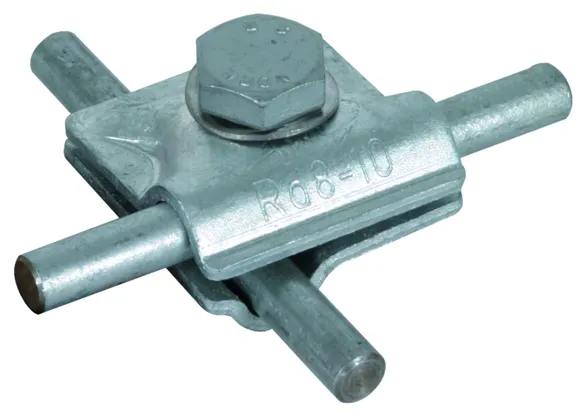

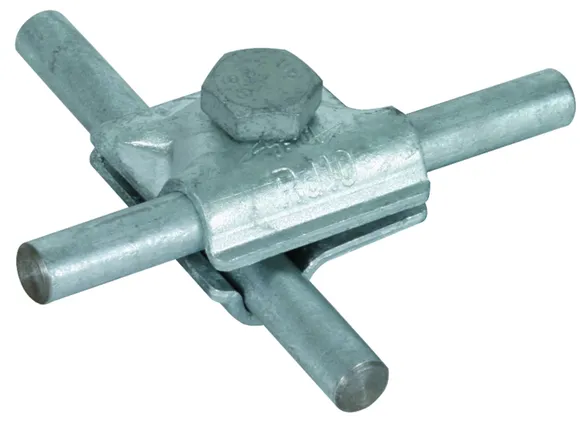

Cikkszám 391050 MVK 10 SKM10X35 STTZN

GTIN 4013364087064, Vámtarifa szám (EU): 85359000, Bruttó súly: 103.00 g, PU: 50.00 db.

Képek

További információ

MV-kapocs hatlapfejű csavarral St/tZn
MMV-kapcsok mini többcélú összekötő kapocs univerzális felhasználásra
mint kereszt-, T- és párhuzamos kapocs
kör keresztmetszetű vezető számára
Villámáram-vezetőképes
ellenőrizve az EN 62561-1 szerint
hatlapú csavarral és menettel az alsó részben
Anyag: St/tZn
Befogási tartomány Rd: 10 mm
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: MVK 10 SKM10X35 STTZN
Cikksz.: 391050
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Anyag St/tZn
Befogási tartomány Rd 10 mm
Csavar di M10 x 35 mm
Szabványhivatkozás DIN EN 62561-1
*) A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

A 391050 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 391050 terméket hozzáadtuk a kosárhoz.

Webshop indítása

MV-kapcsok hatlapú csavarral és rugós alátéttel

Menet az alsó részben.

1 Termék

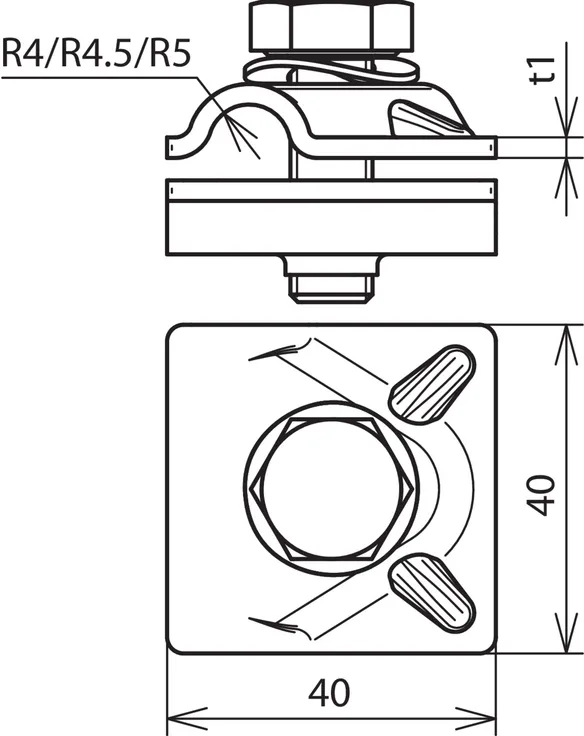

Cikkszám 390550 MVK 8.10 SKM10X30 FSC STTZN

GTIN 4013364096042, Vámtarifa szám (EU): 85359000, Bruttó súly: 103.00 g, PU: 50.00 db.

Képek

További információ

MV-kapocs hatlapú csavarral és rugós alátéttel St/tZn
MMV-kapcsok mini többcélú összekötő kapocs univerzális felhasználásra
mint kereszt-, T- és párhuzamos kapocs
kör keresztmetszetű vezető számára
Villámáram-vezetőképes
ellenőrizve az EN 62561-1 szerint
hatlapú csavarral, rugós alátéttel és menettel
az alsó részben
Anyag: St/tZn
Befogási tartomány Rd: 8-10 mm
Szabványhivatkozás: DIN EN 62561-1

Gyártó: DEHN
Típus: MVK 8.10 SKM10X30 FSC STTZN
Cikksz.: 390550
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Anyag St/tZn
Befogási tartomány Rd 8-10 mm
Csavar di M10 x 30 mm
Szabványhivatkozás DIN EN 62561-1
*) A pontos hozzárendelést lásd a vizsgálati tanúsítványban.

A 390550 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 390550 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Párhuzamos összekötő kapupántcsavarral

2 Termékek

Cikkszám 306121 PV 6.22 FRM10X40 STBLANK

GTIN 4013364284920, Vámtarifa szám (EU): 85359000, Bruttó súly: 163.16 g, PU: 50.00 db.

Képek

További információ

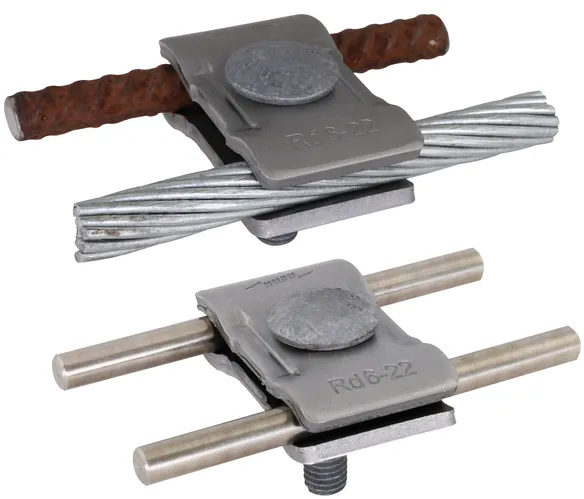

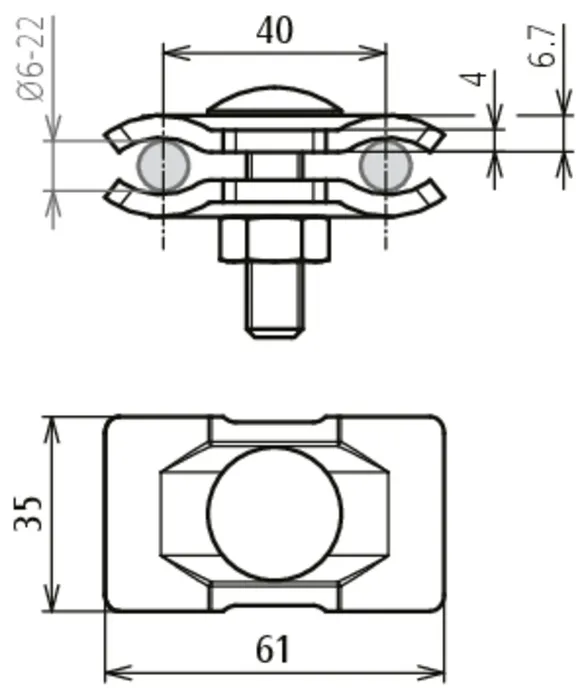

Párhuzamos összekötő egy csavarral St/csupasz
Párhuzamos összekötő két vezető összekötésére párhuzamos elrendezésben
Anyag: St/csupasz
Befogási tartomány Rd / Rd: 6-22 / 6-22 mm
Szabványhivatkozás: DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC): 6,1 kA

Gyártó: DEHN
Típus: PV 6.22 FRM10X40 STBLANK
Cikksz.: 306121
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Anyag St/csupasz
Befogási tartomány Rd / Rd 6-22 / 6-22 mm
Csavar e M10 x 40 mm
Szabványhivatkozás DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6,1 kA

A 306121 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 306121 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 306122 PV 6.22 FRM10X40 STTZN

GTIN 4013364284937, Vámtarifa szám (EU): 85359000, Bruttó súly: 167.12 g, PU: 50.00 db.

Képek

További információ

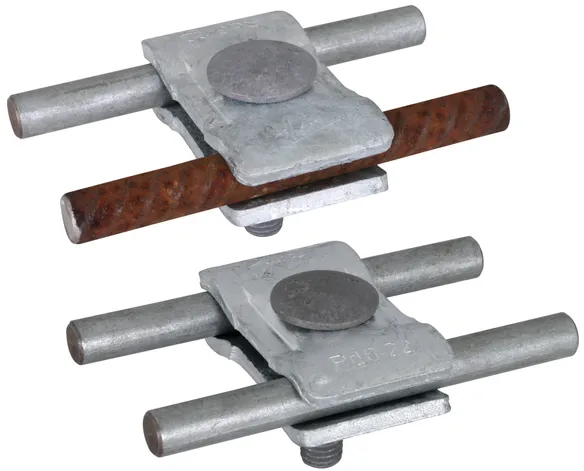

Párhuzamos összekötő egy csavarral St/tZn
Párhuzamos összekötő két vezető összekötésére párhuzamos elrendezésben
Anyag: St/tZn
Befogási tartomány Rd / Rd: 6-22 / 6-22 mm
Szabványhivatkozás: DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC): 6,1 kA

Gyártó: DEHN
Típus: PV 6.22 FRM10X40 STTZN
Cikksz.: 306122
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Anyag St/tZn
Befogási tartomány Rd / Rd 6-22 / 6-22 mm
Csavar e M10 x 40 mm
Szabványhivatkozás DIN EN 62561-1
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6,1 kA

A 306122 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 306122 terméket hozzáadtuk a kosárhoz.

Webshop indítása
back to top
