Kisütő- és potenciálkiegyenlítő berendezések

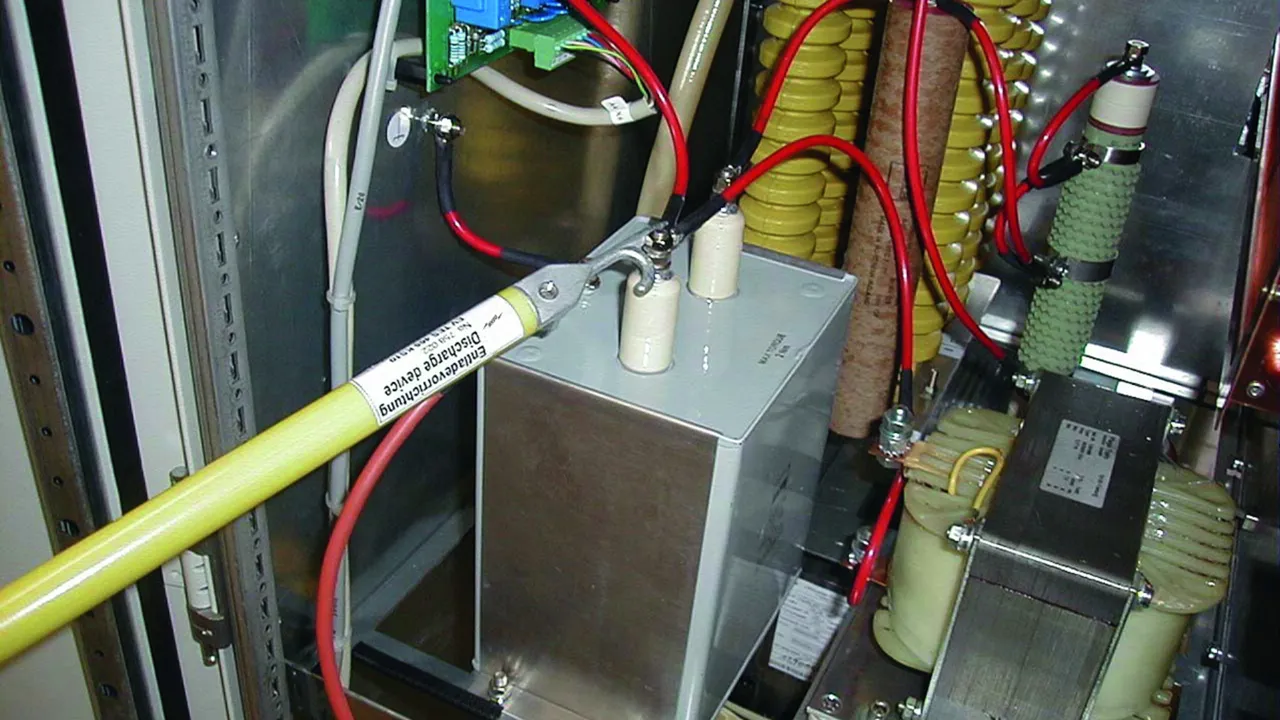

For discharging static charges
Different contact electrodes
Coupling electrode, especially for round conductors (Ø12 ... 26.5 mm) of electrostatic precipitator systems
Waterproof, plastic-sheathed cable entries, with additional anti-kink protection

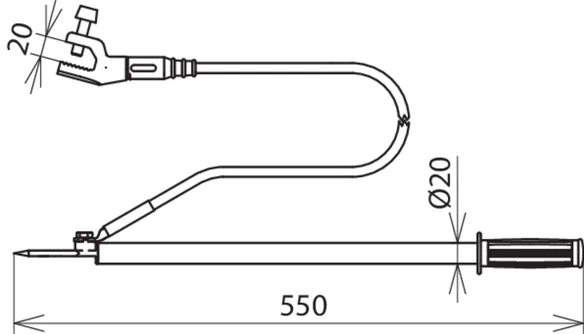

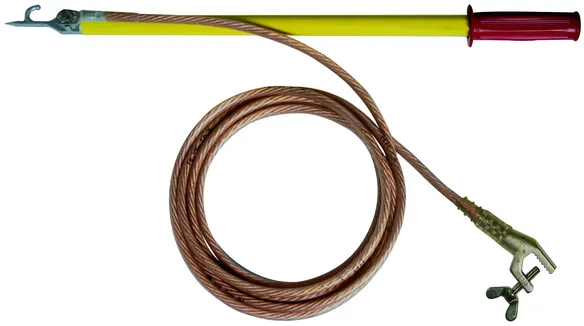

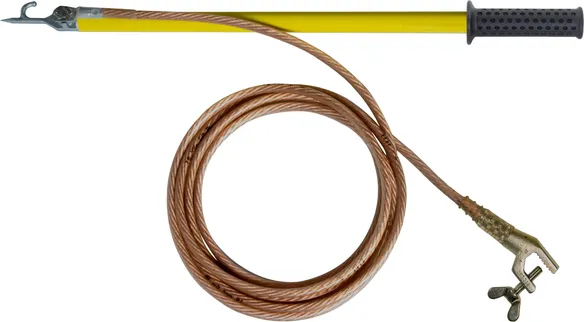

Discharge Device with Handle and Earth Clamp with Wing Bolt

1 Termék

Cikkszám 758020 EV TES 465 EK

GTIN 4013364098992, Vámtarifa szám (EU): 85369095, Bruttó súly: 1.44 kg, PU: 1.00 db.

Képek

Open PDF

További információ

Műszaki adatok

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	465 mm
Total length (l_G )	550 mm
Clamping range	Up to 20 mm
Material (contact and coupling electrode)	Zamak

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	465 mm
Total length (l_G )	550 mm
Clamping range	Up to 20 mm
Use	Not suitable for use in wet weather conditions
Material (contact and coupling electrode)	Zamak
Material (insulating tube)	Glass-fibre reinforced polyester tube

A 758020 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758020 terméket hozzáadtuk a kosárhoz.

Webshop indítása

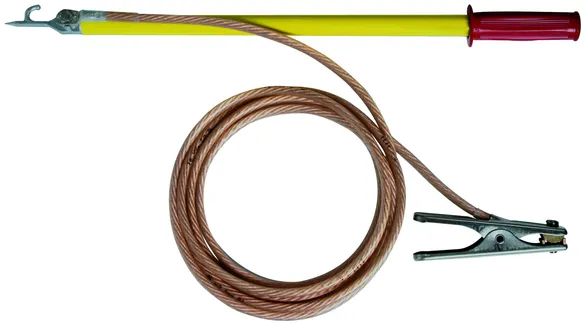

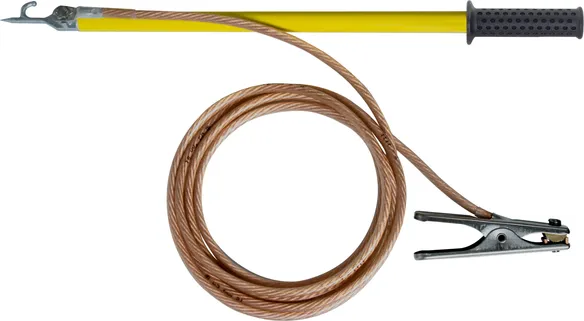

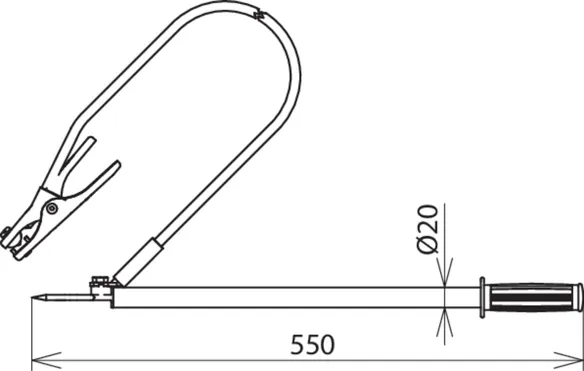

Discharge Device with Handle and Spring-loaded Earth Pliers

1 Termék

Cikkszám 758021 EV TES 465 EZ

GTIN 4013364099005, Vámtarifa szám (EU): 85369095, Bruttó súly: 1.20 kg, PU: 1.00 db.

Képek

Open PDF

További információ

Műszaki adatok

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	465 mm
Total length (l_G )	550 mm
Befogási tartomány Rd / Fl	< Ø16 mm / < 13 mm
Material (contact and coupling electrode)	Zamak

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	465 mm
Total length (l_G )	550 mm
Befogási tartomány Rd / Fl	< Ø16 mm / < 13 mm
Use	Not suitable for use in wet weather conditions
Material (contact and coupling electrode)	Zamak
Material (insulating tube)	Glass-fibre reinforced polyester tube

A 758021 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758021 terméket hozzáadtuk a kosárhoz.

Webshop indítása

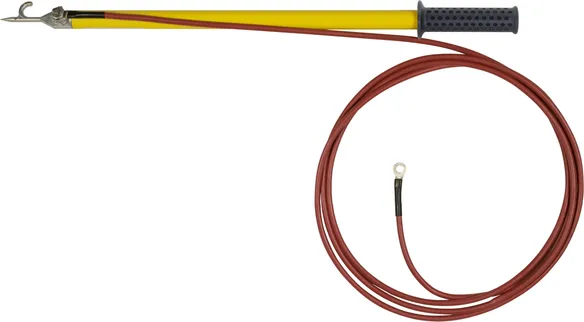

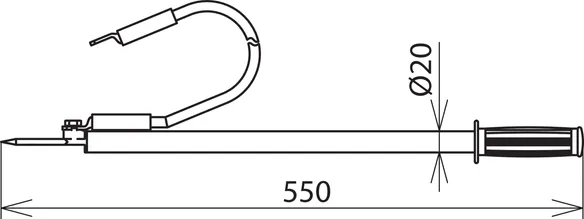

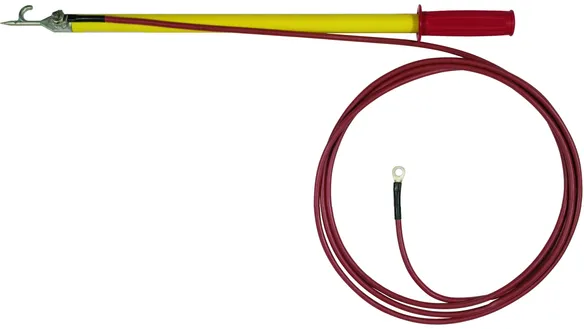

Discharge Device with Handle and Cable Lug at the Earth Cable End

Hole (Ø8.4 mm) and silicone cable

1 Termék

Cikkszám 758022 EV TES 465 KS10

GTIN 4013364099012, Vámtarifa szám (EU): 85369095, Bruttó súly: 750.00 g, PU: 1.00 db.

Képek

Open PDF

További információ

Műszaki adatok

Cable length	3500 mm
Cable cross-section	10 mm²
Cable sheath	Red silicone cable
Tube length	465 mm
Total length (l_G )	550 mm
Material (contact and coupling electrode)	Zamak

Cable length	3500 mm
Cable cross-section	10 mm²
Cable sheath	Red silicone cable
Material (earthing cable)	Cu , highly flexible
Tube length	465 mm
Total length (l_G )	550 mm
Use	Not suitable for use in wet weather conditions
Material (contact and coupling electrode)	Zamak
Material (insulating tube)	Glass-fibre reinforced polyester tube

A 758022 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758022 terméket hozzáadtuk a kosárhoz.

Webshop indítása

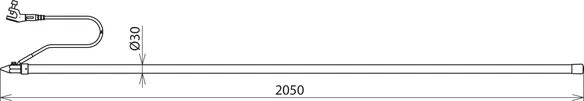

Discharge Device with Earth Clamp with Wing Bolt

1 Termék

Cikkszám 758001 EV TS 2000 EK

GTIN 4013364004030, Vámtarifa szám (EU): 85369095, Bruttó súly: 3.22 kg, PU: 1.00 db.

Képek

Open PDF

További információ

Műszaki adatok

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	2000 mm
Total length (l_G )	2050 mm
Clamping range	Up to 20 mm
Material (contact electrode)	Cu alloy/gal Sn

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	2000 mm
Total length (l_G )	2050 mm
Clamping range	Up to 20 mm
Use	Not suitable for use in wet weather conditions
Material (contact electrode)	Cu alloy/gal Sn
Material (insulating tube)	Glass-fibre reinforced polyester tube

A 758001 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758001 terméket hozzáadtuk a kosárhoz.

Webshop indítása

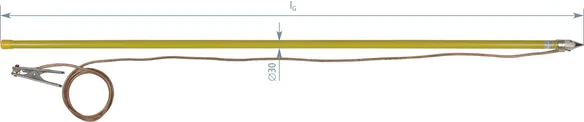

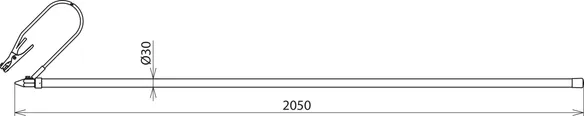

Discharge Device with Spring-loaded Earth Pliers

1 Termék

Cikkszám 758003 EV TS 2000 EZ

GTIN 4013364004047, Vámtarifa szám (EU): 85369095, Bruttó súly: 2.95 kg, PU: 1.00 db.

Képek

További információ

Műszaki adatok

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	2000 mm
Total length (l_G )	2050 mm
Befogási tartomány Rd / Fl	< Ø16 mm / < 13 mm
Material (contact electrode)	Cu alloy/gal Sn
*) Check according to own data

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	2000 mm
Total length (l_G )	2050 mm
Befogási tartomány Rd / Fl	< Ø16 mm / < 13 mm
Insulating capacity of the insulating tube (based on DIN VDE 0681-1)	75 kV
Max. discharge current (8/20 µs)*	50 kA
Use	Not suitable for use in wet weather conditions
Material (contact electrode)	Cu alloy/gal Sn
Material (insulating tube)	Glass-fibre reinforced polyester tube
*) Check according to own data

A 758003 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758003 terméket hozzáadtuk a kosárhoz.

Webshop indítása

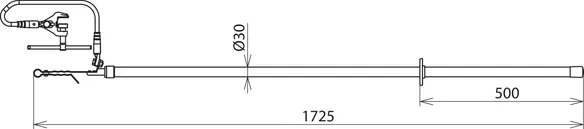

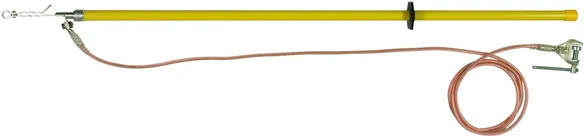

Earthing Device with Earth Clamp with Tommy Bar

For round conductors (Ø12 ... 26.5 mm) of electrostatic precipitator systems

1 Termék

Cikkszám 758015 EV EH 1725 EK

GTIN 4013364041608, Vámtarifa szám (EU): 85369095, Bruttó súly: 3.62 kg, PU: 1.00 db.

Képek

Open PDF

További információ

Műszaki adatok

Cable length	3500 mm
Cable cross-section	25 mm²
Cable sheath	Transparent
Tube length	1500 mm
Total length (l_G )	1725 mm
Clamping range	Up to 30 mm
Material (coupling electrode)	Bronze/gal Sn

Cable length	3500 mm
Cable cross-section	25 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Earth clamp	Earth clamp of type F 2, clamping range up to 30 mm
Tube length	1500 mm
Total length (l_G )	1725 mm
Clamping range	Up to 30 mm
Use	Not suitable for use in wet weather conditions
Material (coupling electrode)	Bronze/gal Sn
Material (insulating tube)	Glass-fibre reinforced polyester tube

A 758015 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758015 terméket hozzáadtuk a kosárhoz.

Webshop indítása

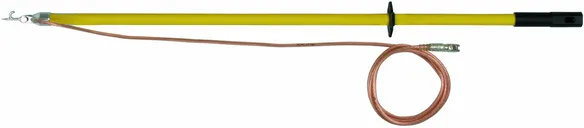

Discharge Device with Contact and Coupling Electrode and Cable Lug at the Earth Cable End

PK1 anti-rotation crimped cable lug (hole Ø12.5 mm).

1 Termék

Cikkszám 758025 EV TES STK 1500 KS

GTIN 4013364127838, Vámtarifa szám (EU): 85369095, Bruttó súly: 2.29 kg, PU: 1.00 db.

Képek

Open PDF

További információ

Műszaki adatok

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	1310 mm
Total length (l_G )	1500 mm
Material (contact and coupling electrode)	Zamak

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	1310 mm
Total length (l_G )	1500 mm
Use	Not suitable for use in wet weather conditions
Material (contact and coupling electrode)	Zamak
Material (insulating tube)	Glass-fibre reinforced polyester tube

A 758025 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758025 terméket hozzáadtuk a kosárhoz.

Webshop indítása

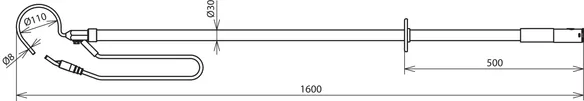

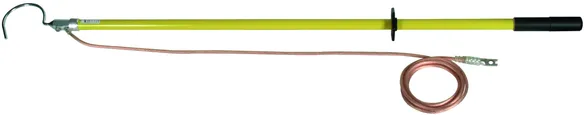

Discharge Device with Clamp and Cable Lug at the Earth Cable End

PK1 anti-rotation crimped cable lug (hole Ø12.5 mm).

1 Termék

Cikkszám 758028 EV EHB 1600 SN7114

GTIN 4013364132450, Vámtarifa szám (EU): 85369095, Bruttó súly: 5.16 kg, PU: 1.00 db.

Képek

Open PDF

További információ

Műszaki adatok

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	1310 mm
Total length (l_G )	1600 mm
Material (bracket)	StSt

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	1310 mm
Total length (l_G )	1600 mm
Use	Not suitable for use in wet weather conditions
Material (bracket)	StSt
Material (insulating tube)	Glass-fibre reinforced polyester tube

A 758028 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758028 terméket hozzáadtuk a kosárhoz.

Webshop indítása

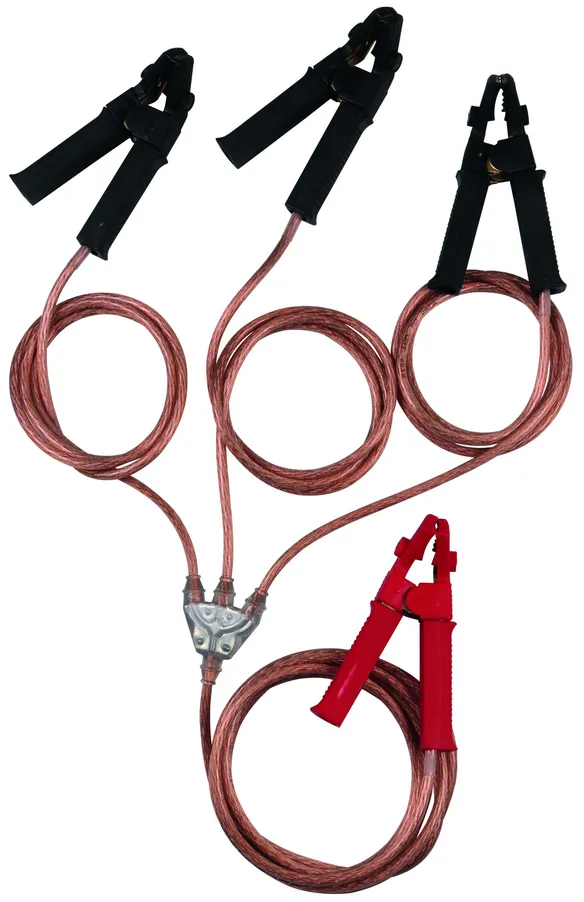

Equipotential Bonding Device with Insulated Earth Clamps

1 Termék

Cikkszám 758099 PAV 3+1 16 ZAK

GTIN 4013364287587, Vámtarifa szám (EU): 85369095, Bruttó súly: 3.21 kg, PU: 1.00 db.

Képek

További információ

Műszaki adatok

Cable length (A / B / C)	1750 mm
Cable length (D)	3200 mm
Cable cross-section	16 mm²
Cable sheath	transparent
Clamping range	5-25 mm

Cable length (A / B / C)	1750 mm
Cable length (D)	3200 mm
Cable cross-section	16 mm²
Cable sheath	transparent
Clamping range	5-25 mm
Colour (clamp A / B / C)	black
Colour (clamp D)	red
Possible clamp operations	> 500
Max. continuous operating current	10 A
Operating temperature range	-30 °C ... +50 °C
Storage temperature range	-40 °C ... +70 °C
Cable structure	flexible bare stranded Cu wire according to VDE 0295-6
Dielectric strength (cable sheath)	min. 10 kV/mm
Wall thickness (insulation)	1.20 mm (typical)
Insulation	PVC compound TM2 according to HD21.1

A 758099 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758099 terméket hozzáadtuk a kosárhoz.

Webshop indítása

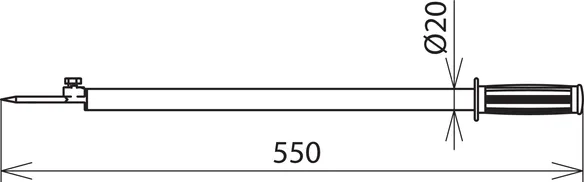

Discharge Device with Handle, without Earth Cable

1 Termék

Cikkszám 758036 EV TES 465 SN7215

GTIN 4013364133884, Vámtarifa szám (EU): 85369095, Bruttó súly: 1.35 kg, PU: 1.00 db.

Képek

Open PDF

További információ

Műszaki adatok

Tube length	465 mm
Total length (l_G )	550 mm
Screw	M8 x 20 mm
Material (contact and coupling electrode)	Zamak

A 758036 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758036 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Discharge Device with Contact Electrode without Earth Cable

1 Termék

Cikkszám 758075 EV TS STK 1470

GTIN 4013364247789, Vámtarifa szám (EU): 85369095, Bruttó súly: 1.75 kg, PU: 1.00 db.

Képek

Open PDF

További információ

Műszaki adatok

Tube length	1310 mm
Total length (l_G )	1470 mm
Screw	M8 x 20 mm
Material (contact electrode)	Cu alloy/gal Sn

A 758075 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758075 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Discharge Device with Contact and Coupling Electrode without Earth Cable

1 Termék

Cikkszám 758085 EV TES STK 1500

GTIN 4013364247819, Vámtarifa szám (EU): 85369095, Bruttó súly: 1.42 kg, PU: 1.00 db.

Képek

Open PDF

További információ

Műszaki adatok

Tube length	1310 mm
Total length (l_G )	1500 mm
Screw	M8 x 20 mm
Material (contact and coupling electrode)	Zamak

A 758085 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758085 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Discharge Device with Hook without Earth Cable

1 Termék

Cikkszám 758095 EV EHB STK 1600

GTIN 4013364247826, Vámtarifa szám (EU): 85369095, Bruttó súly: 2.32 kg, PU: 1.00 db.

Képek

Open PDF

További információ

CAD fájlok

Műszaki adatok

Tube length	1310 mm
Total length (l_G )	1600 mm
Screw	M8 x 20 mm
Material (bracket)	StSt

A 758095 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 758095 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Kisütő- és potenciálkiegyenlítő berendezések

Discharge Device with Handle and Earth Clamp with Wing Bolt

Cikkszám 758020 EV TES 465 EK

A 758020 termék hozzá lett adva a jegyzettömbhöz.

A 758020 terméket hozzáadtuk a kosárhoz.

Discharge Device with Handle and Spring-loaded Earth Pliers

Cikkszám 758021 EV TES 465 EZ

A 758021 termék hozzá lett adva a jegyzettömbhöz.

A 758021 terméket hozzáadtuk a kosárhoz.

Discharge Device with Handle and Cable Lug at the Earth Cable End

Cikkszám 758022 EV TES 465 KS10

A 758022 termék hozzá lett adva a jegyzettömbhöz.

A 758022 terméket hozzáadtuk a kosárhoz.

Discharge Device with Earth Clamp with Wing Bolt

Cikkszám 758001 EV TS 2000 EK

A 758001 termék hozzá lett adva a jegyzettömbhöz.

A 758001 terméket hozzáadtuk a kosárhoz.

Discharge Device with Spring-loaded Earth Pliers

Cikkszám 758003 EV TS 2000 EZ

A 758003 termék hozzá lett adva a jegyzettömbhöz.

A 758003 terméket hozzáadtuk a kosárhoz.

Earthing Device with Earth Clamp with Tommy Bar

Cikkszám 758015 EV EH 1725 EK

A 758015 termék hozzá lett adva a jegyzettömbhöz.

A 758015 terméket hozzáadtuk a kosárhoz.

Discharge Device with Contact and Coupling Electrode and Cable Lug at the Earth Cable End

Cikkszám 758025 EV TES STK 1500 KS

A 758025 termék hozzá lett adva a jegyzettömbhöz.

A 758025 terméket hozzáadtuk a kosárhoz.

Discharge Device with Clamp and Cable Lug at the Earth Cable End

Cikkszám 758028 EV EHB 1600 SN7114

A 758028 termék hozzá lett adva a jegyzettömbhöz.

A 758028 terméket hozzáadtuk a kosárhoz.

Equipotential Bonding Device with Insulated Earth Clamps

Cikkszám 758099 PAV 3+1 16 ZAK

A 758099 termék hozzá lett adva a jegyzettömbhöz.

A 758099 terméket hozzáadtuk a kosárhoz.

Discharge Device with Handle, without Earth Cable

Cikkszám 758036 EV TES 465 SN7215

Ön nem jogosult a letöltésre 758036.stp

Ön nem jogosult a letöltésre 758036.igs

Ön nem jogosult a letöltésre 758036.jt

Ön nem jogosult a letöltésre 758036.dwg

A 758036 termék hozzá lett adva a jegyzettömbhöz.

A 758036 terméket hozzáadtuk a kosárhoz.

Discharge Device with Contact Electrode without Earth Cable

Cikkszám 758075 EV TS STK 1470

A 758075 termék hozzá lett adva a jegyzettömbhöz.

A 758075 terméket hozzáadtuk a kosárhoz.

Discharge Device with Contact and Coupling Electrode without Earth Cable

Cikkszám 758085 EV TES STK 1500

A 758085 termék hozzá lett adva a jegyzettömbhöz.

A 758085 terméket hozzáadtuk a kosárhoz.

Discharge Device with Hook without Earth Cable

Cikkszám 758095 EV EHB STK 1600

Ön nem jogosult a letöltésre 758095.stp

Ön nem jogosult a letöltésre 758095.igs

Ön nem jogosult a letöltésre 758095.jt

Ön nem jogosult a letöltésre 758095.dwg

Ön nem jogosult a letöltésre 758095m_D.dxf

A 758095 termék hozzá lett adva a jegyzettömbhöz.

A 758095 terméket hozzáadtuk a kosárhoz.
