DEHNguard ME/SE DC ... (FM)

  • Univerzális kombinált levezető / túlfeszültségkorlátozó mely alapmodulból és dugaszolható védelmi modulból áll
  • Kimondottan DC áramkörökhöz tervezett eszköz koncepció
  • Nagyteljesítményű DC kapcsoló áramkör mely megakadályozza a egyenáramú kapcsolási ívek által okozott tűzkárokat
  • Előtét-biztosító nélküli használat bizonyos alkalmazásoknál
  • Működési állapot- / hibajelzés zöld / piros jelöléssel a kémlelő ablakban
  • Egyszerű, szerszámmentes védőmodul csere a modulreteszelő kioldógomb segítségével

DEHNguard ME DC ... FM

Moduláris kombinált levezető DC alkalmazásokhoz; potenciálfüggetlen távjelző érintkezővel.

1 Termék

Cikkszám 972147 DG ME DC Y 1000 FM

GTIN 4013364519817, Vámtarifa szám (EU): 85363030, Bruttó súly: 530.49 g, PU: 1.00 db.

Képek

További információ

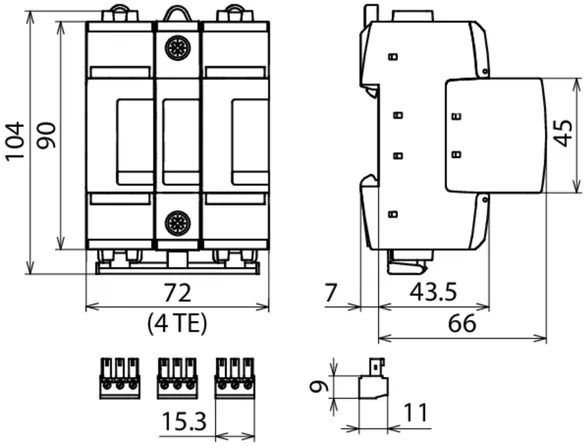

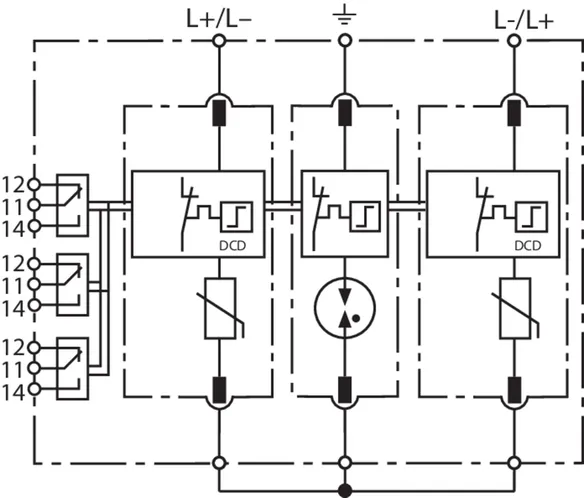

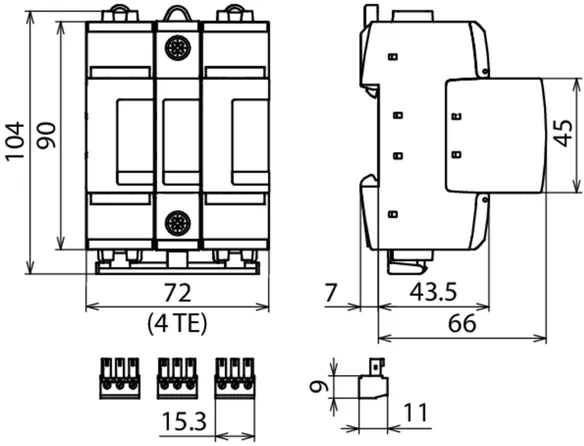

DEHNguard ME DC Y 1000 FM kombinált levezető 1. típus + 2. típus
3 pólusú, moduláris, dugaszolható kombinált levezető
egyenáramú alkalmazásokhoz, szélesség 4 modul
mechanikus működési- / hibaállapotjelző
levezető UL jóváhagyással
1. típus + 2. analóg típus az MSZ EN 61643-11 szerinti Y-kapcsoláshoz
szivárgóárammentes varisztor gázkisülési technológiával
Speciálisan DC áramkörökben 950V-ig
alkalmazható DCD DC kapcsoló áramkörökben
Legmagasabb tartós feszültség: 1000 V DC
Villámáram impulzus 5kA (10/350µs)
Névleges levezetési áram: 12,5 kA (8/20µs)
Potenciálfüggetlen távjelző váltóérintkező
Rezgés- és ütéstesztelt az MSZ EN 60068 szerint

Gyártó: DEHN
Típus: DG ME DC Y 1000 FM
Cikksz.: 972147
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

MSZ EN 61643-11 / ... IEC 61643-11 szabványhoz hasonló SPD besorolás 1.típus + 2.típus/ I.osztály + II.osztály
Legnagyobb folyamatos üzemi feszültség DC (UC ) 1000 V
Levezetési áramimpulzus (10/350 µs) (Iimp ) 5 kA
Névleges levezetési áram (8/20 µs) (In ) 12,5 kA
Védelmi feszültségszint [(DC+ --> DC-] (UP ) < 3,75 kV
Védelmi feszültségszint [(DC+/DC-) --> PE] (UP ) < 2,5 kV
Legnagyobb zárlati áram (ISCCR ) 500 A / 170 ms
Jelzőérintkező / Érintkezőtípus váltóérintkező

A 972147 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 972147 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNguard SE DC ...

Moduláris egypólusú túlfeszültség védelmi készülék DC alkalmazásokhoz.

4 Termékek

Cikkszám 972110 DG SE DC 60

GTIN 4013364158504, Vámtarifa szám (EU): 85363030, Bruttó súly: 160.00 g, PU: 1.00 db.

Képek

További információ

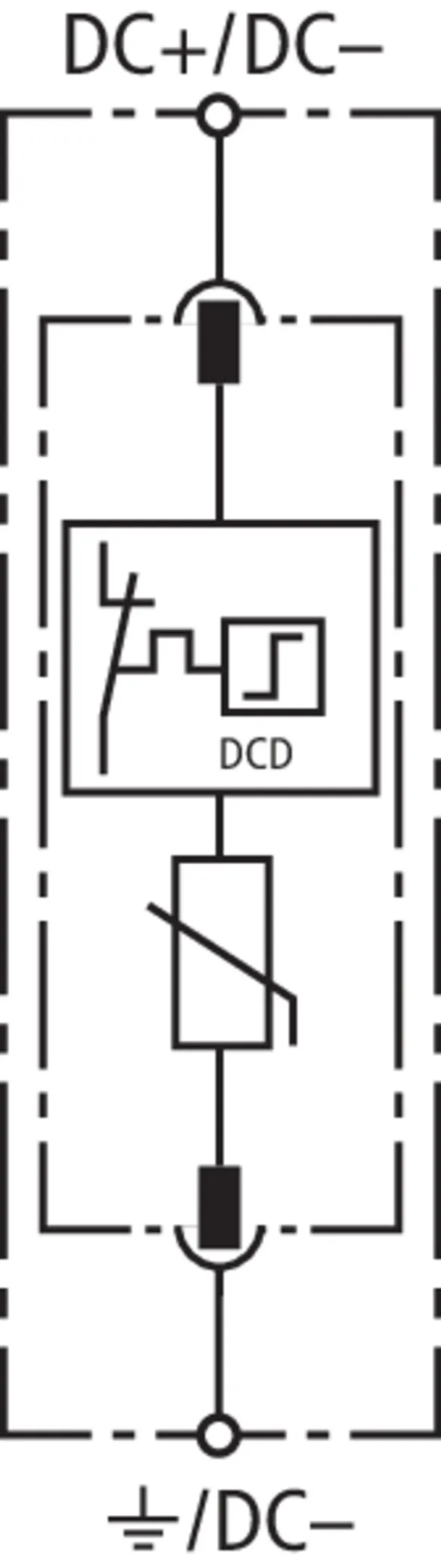

DEHNguard SE DC 60 túlfeszültség-korlátozó
Moduláris és dugaszolható egypólusú túlfeszültség-korlátozó

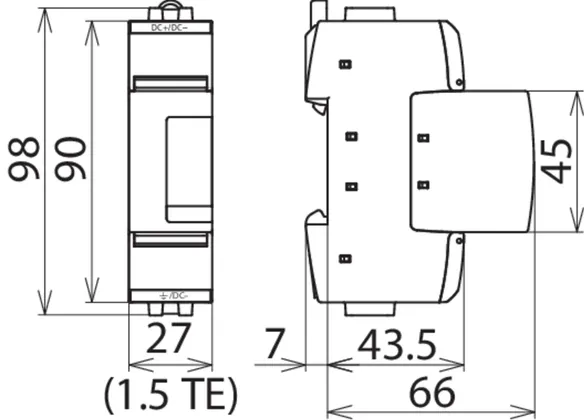

DC alkalmazásokhoz, Beépítési méretek: 1.5 modul
Hibajelzés
2.típusú SPD az MSZ EN 61643-11 szerint
Nagyteljesítményű varisztor technológia
DC áramkörökre speciálisan kifejlesztett
DCD DC kapcsoló eszköz
Legnagyobb folyamatos üzemi feszültség: 60 V DC
Védelmi feszültségszint: <= 0.5 kV
Névleges levezetési áram: 12.5 kA
Zárlatiáram állóság a legnagyobb hálózatoldali
túláram védelemmel (DC): 2000 A
Energetikailag koordinált MSZ EN 62305-4
szabvány szerint a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG SE DC 60
Cikksz.: 972110
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján 2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség DC (UC ) 60 V
Névleges levezetési áram (8/20 µs) (In ) 12,5 kA
Védelmi feszültségszint (UP ) ≤ 0,5 kV
Legnagyobb zárlati áram előtét-biztosító nélkül (DC) (ISCCR ) 300 A
Rövidzárlat állóképesség a legnagyobb hálózatoldali túláramvédelem esetében (DC) (ISCCR ) 25 kA
Legnagyobb hálózatoldali túláramvédelem 35 A gG

A 972110 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 972110 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 972120 DG SE DC 242

GTIN 4013364158528, Vámtarifa szám (EU): 85363030, Bruttó súly: 170.00 g, PU: 1.00 db.

Képek

További információ

DEHNguard SE DC 242 túlfeszültség-korlátozó
Moduláris és dugaszolható egypólusú túlfeszültség-korlátozó
DC alkalmazásokhoz, Beépítési méretek: 1.5 modul
Hibajelzés
2.típusú SPD az MSZ EN 61643-11 szerint
Nagyteljesítményű varisztor technológia
DC áramkörökre speciálisan kifejlesztett
DCD DC kapcsoló eszköz
Legnagyobb folyamatos üzemi feszültség: 242 V DC
Védelmi feszültségszint: <= 1.25 kV
Névleges levezetési áram: 12.5 kA
Zárlatiáram állóság a legnagyobb hálózatoldali
túláram védelemmel (DC): 2000 A
Energetikailag koordinált MSZ EN 62305-4
szabvány szerint a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG SE DC 242
Cikksz.: 972120
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján 2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség DC (UC ) 242 V
Névleges levezetési áram (8/20 µs) (In ) 12,5 kA
Védelmi feszültségszint (UP ) ≤ 1,25 kV
Legnagyobb zárlati áram előtét-biztosító nélkül (DC) (ISCCR ) 300 A
Rövidzárlat állóképesség a legnagyobb hálózatoldali túláramvédelem esetében (DC) (ISCCR ) 25 kA
Legnagyobb hálózatoldali túláramvédelem 35 A gG

A 972120 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 972120 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 972130 DG SE DC 550

GTIN 4013364158627, Vámtarifa szám (EU): 85363030, Bruttó súly: 184.00 g, PU: 1.00 db.

Képek

További információ

DEHNguard SE DC 550 túlfeszültség-korlátozó
Moduláris és dugaszolható egypólusú túlfeszültség-korlátozó
DC alkalmazásokhoz, Beépítési méretek: 1.5 modul
Hibajelzés
2.típusú SPD az MSZ EN 61643-11 szerint
Nagyteljesítményű varisztor technológia
DC áramkörökre speciálisan kifejlesztett
DCD DC kapcsoló eszköz
Legnagyobb folyamatos üzemi feszültség: 550 V DC
Védelmi feszültségszint: <= 2 kV
Névleges levezetési áram: 12.5 kA
Zárlatiáram állóság a legnagyobb hálózatoldali
túláram védelemmel (DC): 2000 A
Energetikailag koordinált MSZ EN 62305-4
szabvány szerint a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG SE DC 550
Cikksz.: 972130
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján 2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség DC (UC ) 550 V
Névleges levezetési áram (8/20 µs) (In ) 12,5 kA
Védelmi feszültségszint (UP ) ≤ 2,0 kV
Legnagyobb zárlati áram előtét-biztosító nélkül (DC) (ISCCR ) 200 A
Rövidzárlat állóképesség a legnagyobb hálózatoldali túláramvédelem esetében (DC) (ISCCR ) 25 kA
Legnagyobb hálózatoldali túláramvédelem 35 A gG

A 972130 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 972130 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 972140 DG SE DC 900

GTIN 4013364158641, Vámtarifa szám (EU): 85363030, Bruttó súly: 190.00 g, PU: 1.00 db.

Képek

További információ

DEHNguard SE DC 900 túlfeszültség-korlátozó
Moduláris és dugaszolható egypólusú túlfeszültség-korlátozó
DC alkalmazásokhoz, Beépítési méretek: 1.5 modul
Hibajelzés
2.típusú SPD az MSZ EN 61643-11 szerint
Nagyteljesítményű varisztor technológia
DC áramkörökre speciálisan kifejlesztett
DCD DC kapcsoló eszköz
Legnagyobb folyamatos üzemi feszültség: 900 V DC
Védelmi feszültségszint: <= 3 kV
Névleges levezetési áram: 12.5 kA
Zárlatiáram állóság a legnagyobb hálózatoldali
túláram védelemmel (DC): 2000 A
Energetikailag koordinált MSZ EN 62305-4
szabvány szerint a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG SE DC 900
Cikksz.: 972140
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Legnagyobb folyamatos üzemi feszültség DC (UC ) 900 V
Névleges levezetési áram (8/20 µs) (In ) 12,5 kA
Védelmi feszültségszint (UP ) ≤ 3,0 kV
Legnagyobb zárlati áram előtét-biztosító nélkül (DC) (ISCCR ) 100 A
Rövidzárlat állóképesség a legnagyobb hálózatoldali túláramvédelem esetében (DC) (ISCCR ) 25 kA
Legnagyobb hálózatoldali túláramvédelem 80 A gPV

A 972140 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 972140 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DEHNguard SE DC ... FM

Moduláris kombinált levezető DC alkalmazásokhoz; potenciálfüggetlen távjelző érintkezővel.

4 Termékek

Cikkszám 972115 DG SE DC 60 FM

GTIN 4013364158511, Vámtarifa szám (EU): 85363030, Bruttó súly: 164.00 g, PU: 1.00 db.

Képek

További információ

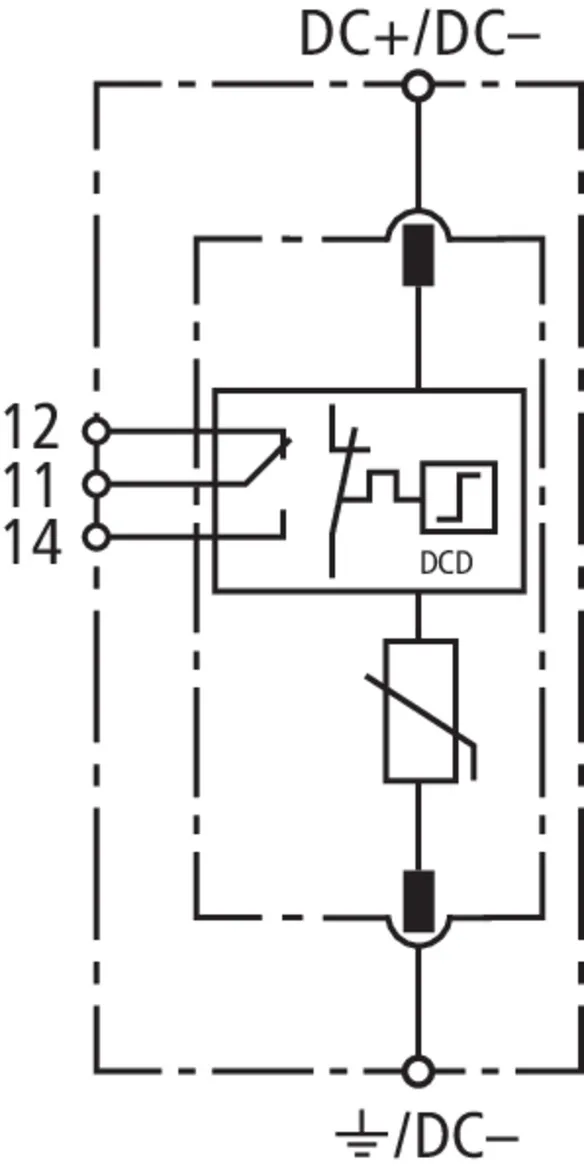

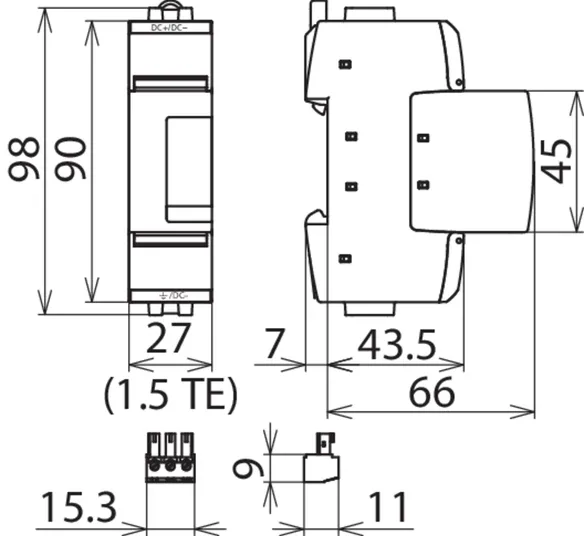

DEHNguard SE DC 60 FM túlfeszültség-korlátozó
Moduláris és dugaszolható egypólusú túlfeszültség-korlátozó

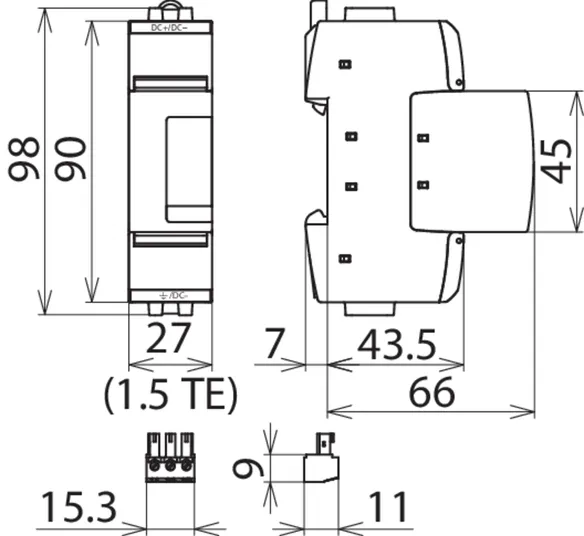

DC alkalmazásokhoz, Beépítési méretek: 1.5 modul
Hibajelzés
2.típusú SPD az MSZ EN 61643-11 szerint
Távjelző érintkezővel
Nagyteljesítményű varisztor technológia
DC áramkörökre speciálisan kifejlesztett
DCD DC kapcsoló eszköz
Legnagyobb folyamatos üzemi feszültség: 60 V DC
Védelmi feszültségszint: <= 0.5 kV
Névleges levezetési áram: 12.5 kA
Zárlatiáram állóság a legnagyobb hálózatoldali
túláram védelemmel (DC): 2000 A
Energetikailag koordinált MSZ EN 62305-4
szabvány szerint a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG SE DC 60 FM
Cikksz.: 972115
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján 2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség DC (UC ) 60 V
Névleges levezetési áram (8/20 µs) (In ) 12,5 kA
Védelmi feszültségszint (UP ) ≤ 0,5 kV
Legnagyobb zárlati áram előtét-biztosító nélkül (DC) (ISCCR ) 300 A
Rövidzárlat állóképesség a legnagyobb hálózatoldali túláramvédelem esetében (DC) (ISCCR ) 25 kA
Legnagyobb hálózatoldali túláramvédelem 35 A gG
Jelzőérintkező / Érintkezőtípus váltóérintkező

A 972115 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 972115 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 972125 DG SE DC 242 FM

GTIN 4013364158610, Vámtarifa szám (EU): 85363030, Bruttó súly: 174.00 g, PU: 1.00 db.

Képek

További információ

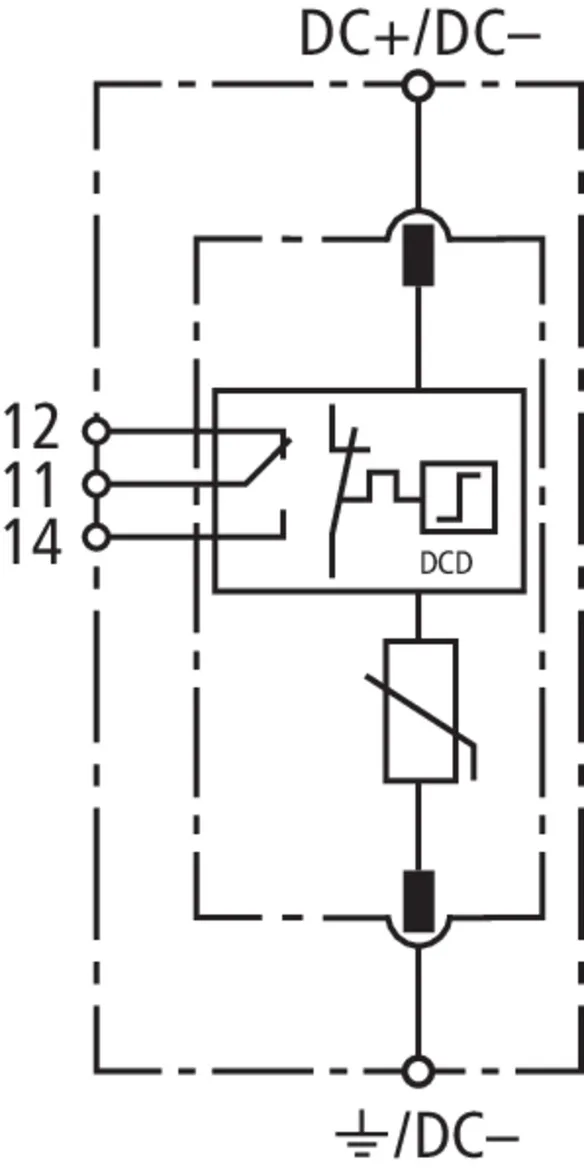

DEHNguard SE DC 242 FM túlfeszültség-korlátozó
Moduláris és dugaszolható egypólusú túlfeszültség-korlátozó
DC alkalmazásokhoz, Beépítési méretek: 1.5 modul
Hibajelzés
2.típusú SPD az MSZ EN 61643-11 szerint
Távjelző érintkezővel
Nagyteljesítményű varisztor technológia
DC áramkörökre speciálisan kifejlesztett
DCD DC kapcsoló eszköz
Legnagyobb folyamatos üzemi feszültség: 242 V DC
Védelmi feszültségszint: <= 1.25 kV
Névleges levezetési áram: 12.5 kA
Zárlatiáram állóság a legnagyobb hálózatoldali
túláram védelemmel (DC): 2000 A
Energetikailag koordinált MSZ EN 62305-4
szabvány szerint a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG SE DC 242 FM
Cikksz.: 972125
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján 2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség DC (UC ) 242 V
Névleges levezetési áram (8/20 µs) (In ) 12,5 kA
Védelmi feszültségszint (UP ) ≤ 1,25 kV
Legnagyobb zárlati áram előtét-biztosító nélkül (DC) (ISCCR ) 300 A
Rövidzárlat állóképesség a legnagyobb hálózatoldali túláramvédelem esetében (DC) (ISCCR ) 25 kA
Legnagyobb hálózatoldali túláramvédelem 35 A gG
Jelzőérintkező / Érintkezőtípus váltóérintkező

A 972125 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 972125 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 972135 DG SE DC 550 FM

GTIN 4013364158634, Vámtarifa szám (EU): 85363030, Bruttó súly: 189.00 g, PU: 1.00 db.

Képek

További információ

DEHNguard SE DC 550 FM túlfeszültség-korlátozó
Moduláris és dugaszolható egypólusú túlfeszültség-korlátozó
DC alkalmazásokhoz, Beépítési méretek: 1.5 modul
Hibajelzés
2.típusú SPD az MSZ EN 61643-11 szerint
Távjelző érintkezővel
Nagyteljesítményű varisztor technológia
DC áramkörökre speciálisan kifejlesztett
DCD DC kapcsoló eszköz
Legnagyobb folyamatos üzemi feszültség: 550 V DC
Védelmi feszültségszint: <= 2 kV
Névleges levezetési áram: 12.5 kA
Zárlatiáram állóság a legnagyobb hálózatoldali
túláram védelemmel (DC): 2000 A
Energetikailag koordinált MSZ EN 62305-4
szabvány szerint a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG SE DC 550 FM
Cikksz.: 972135
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Legnagyobb folyamatos üzemi feszültség DC (UC ) 550 V
Névleges levezetési áram (8/20 µs) (In ) 12,5 kA
Védelmi feszültségszint (UP ) ≤ 2,0 kV
Legnagyobb zárlati áram előtét-biztosító nélkül (DC) (ISCCR ) 200 A
Rövidzárlat állóképesség a legnagyobb hálózatoldali túláramvédelem esetében (DC) (ISCCR ) 25 kA
Legnagyobb hálózatoldali túláramvédelem 35 A gG
Jelzőérintkező / Érintkezőtípus váltóérintkező

A 972135 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 972135 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Cikkszám 972145 DG SE DC 900 FM

GTIN 4013364158658, Vámtarifa szám (EU): 85363030, Bruttó súly: 194.00 g, PU: 1.00 db.

Képek

További információ

DEHNguard SE DC 900 FM túlfeszültség-korlátozó
Moduláris és dugaszolható egypólusú túlfeszültség-korlátozó
DC alkalmazásokhoz, Beépítési méretek: 1.5 modul
Hibajelzés
2.típusú SPD az MSZ EN 61643-11 szerint
Távjelző érintkezővel
Nagyteljesítményű varisztor technológia
DC áramkörökre speciálisan kifejlesztett
DCD DC kapcsoló eszköz
Legnagyobb folyamatos üzemi feszültség: 900 V DC
Védelmi feszültségszint: <= 3 kV
Névleges levezetési áram: 12.5 kA
Zárlatiáram állóság a legnagyobb hálózatoldali
túláram védelemmel (DC): 2000 A
Energetikailag koordinált MSZ EN 62305-4
szabvány szerint a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG SE DC 900 FM
Cikksz.: 972145
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján 2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség DC (UC ) 900 V
Névleges levezetési áram (8/20 µs) (In ) 12,5 kA
Védelmi feszültségszint (UP ) ≤ 3,0 kV
Legnagyobb zárlati áram előtét-biztosító nélkül (DC) (ISCCR ) 100 A
Rövidzárlat állóképesség a legnagyobb hálózatoldali túláramvédelem esetében (DC) (ISCCR ) 25 kA
Legnagyobb hálózatoldali túláramvédelem 80 A gPV
Jelzőérintkező / Érintkezőtípus váltóérintkező

A 972145 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 972145 terméket hozzáadtuk a kosárhoz.

Webshop indítása
back to top
