Végelzáró terület, bekötés az „attikára”

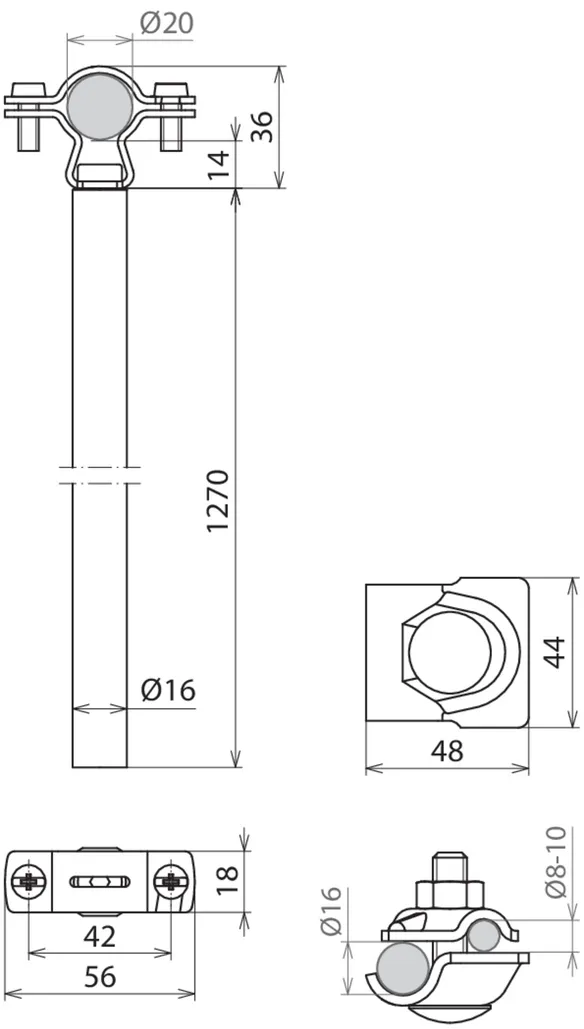

Távtartó PA elemmel HVI vezeték számára (változó végelzáró hossza 350-900 mm)

1 Termék

Cikkszám 105461 DIDH PAE 20 D16 1270 AL V2A

GTIN 4013364381520, Vámtarifa szám (EU): 85389099, Bruttó súly: 882.10 g, PU: 1.00 db.

Képek

További információ

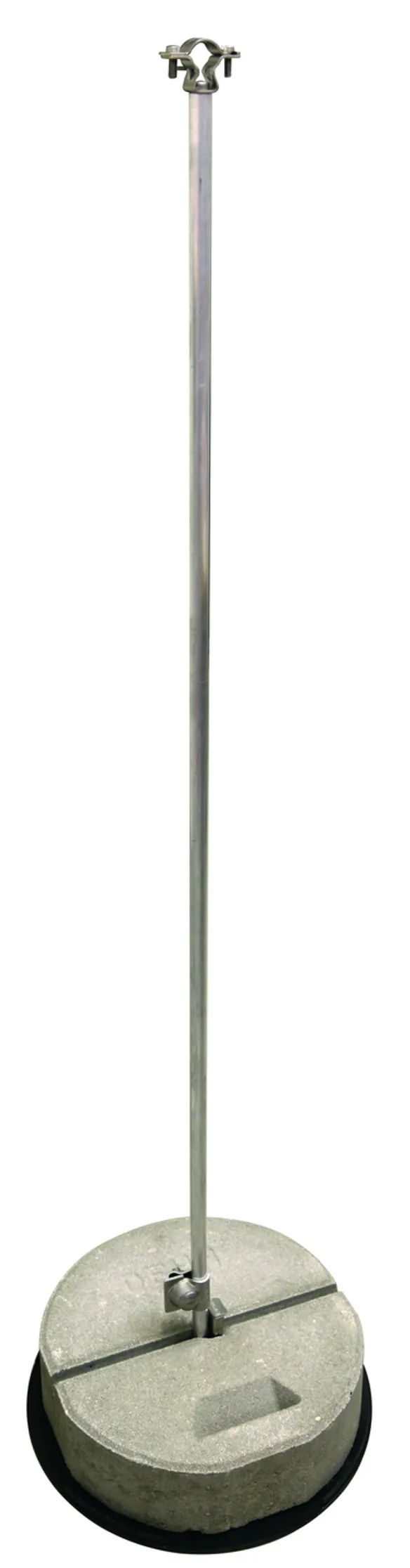

Távtartó PA-elemmel, hosszúság 1270 mm
Távtartó a HVI vezeték változó
végelzárójának létrehozásához.
MV-kapoccsal a csatlakoztatáshoz
Rd 16 mm / Rd 8-10 mm.
A betontalpat (cikkszám 102 010, súly 17 kg) és az
alátétlapot (cikkszám: 102 050) külön kell megrendelni.
Távtartó anyaga: Al
Távtartó hossza: 1270 mm
Vezetéktartó tokmány Rd: 20 mm
Vezetéktartó anyaga: NIRO
Változó végelzáró hossza: 350-900 mm
Max. széllökés sebesség (1 talp à 17 kg; l = 900 mm): 105 km/h
Max. széllökés sebesség (2 talp à 17 kg; l = 900 mm): 150 km/h
Szabványhivatkozás: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Gyártó: DEHN
Típus: DIDH PAE 20 D16 1270 AL V2A
Cikksz.: 105461
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Távtartó anyaga Al
Távtartó hossza 1270 mm
Vezetéktartó tokmány Rd 20 mm
Vezetéktartó anyaga NIRO
Változó végelzáró hossza 350-900 mm
Szabványhivatkozás DIN IEC/TS 62561-8 (VDE V 0185-561-8)

A 105461 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 105461 terméket hozzáadtuk a kosárhoz.

Webshop indítása

KS összekötők

1 Termék

Cikkszám 301209 KSV 200 10 FER V2A

GTIN 4013364158252, Vámtarifa szám (EU): 85359000, Bruttó súly: 67.00 g, PU: 1.00 db.

Képek

További információ

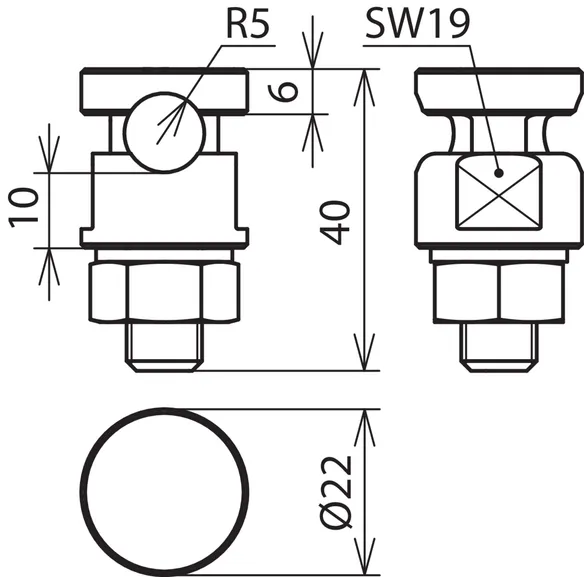

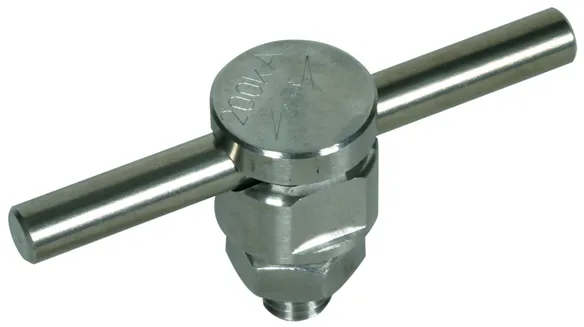

KS összekötő (200 kA) NIRO rugós alátéttel
KS összekötő kör keresztmetszetű vezetők
síkprofilokra csatlakoztatásához
Villámáram-vezetőképesség 200 kA (10/350)
Kapocs csavar anyaga: NIRO
Kapocs anyaga: NIRO
Befogási tartomány Rd: 10 mm
Kivitel: + rugós alátét
Szabványhivatkozás: DIN EN 62561-1 szerint

Gyártó: DEHN
Típus: KSV 200 10 FER V2A
Cikksz.: 301209
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Kapocs csavar anyaga NIRO
Kapocs anyaga NIRO
Befogási tartomány Rd 10 mm
Kivitel + rugós alátét

A 301209 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 301209 terméket hozzáadtuk a kosárhoz.

Webshop indítása

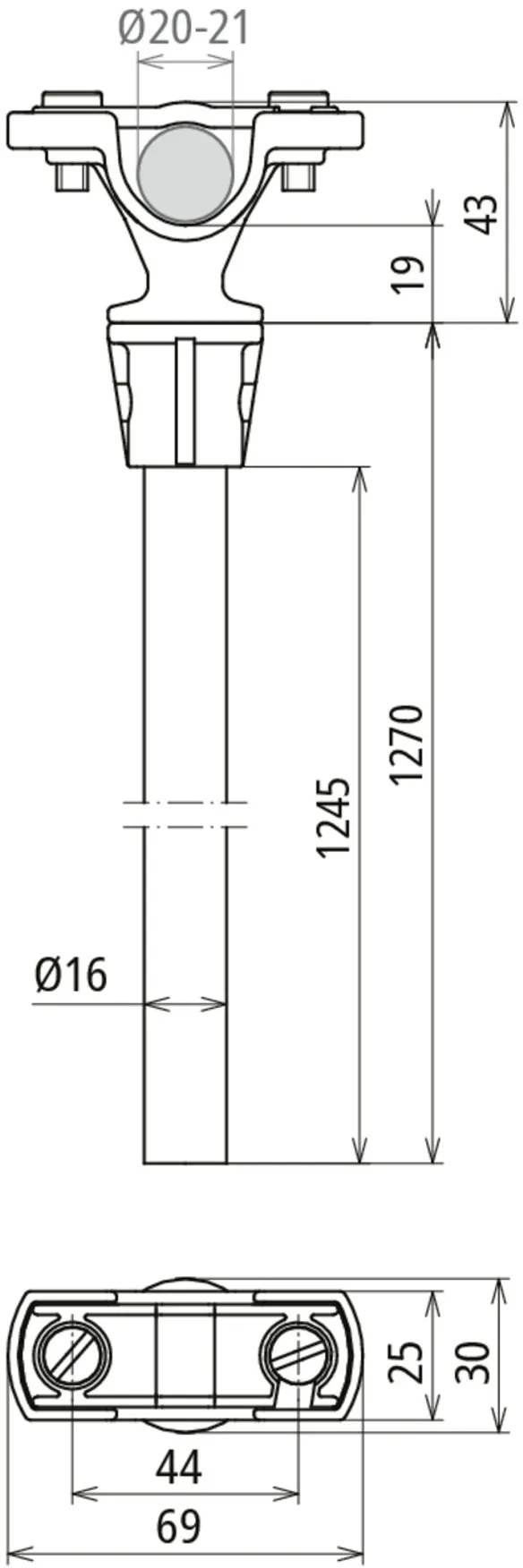

Távtartó HVI vezeték / HVI light plus vezeték számára

1 Termék

Cikkszám 106815 DH ZS 20 D16 1270 GFK PA

GTIN 4013364381506, Vámtarifa szám (EU): 85389099, Bruttó súly: 537.70 g, PU: 1.00 db.

Képek

További információ

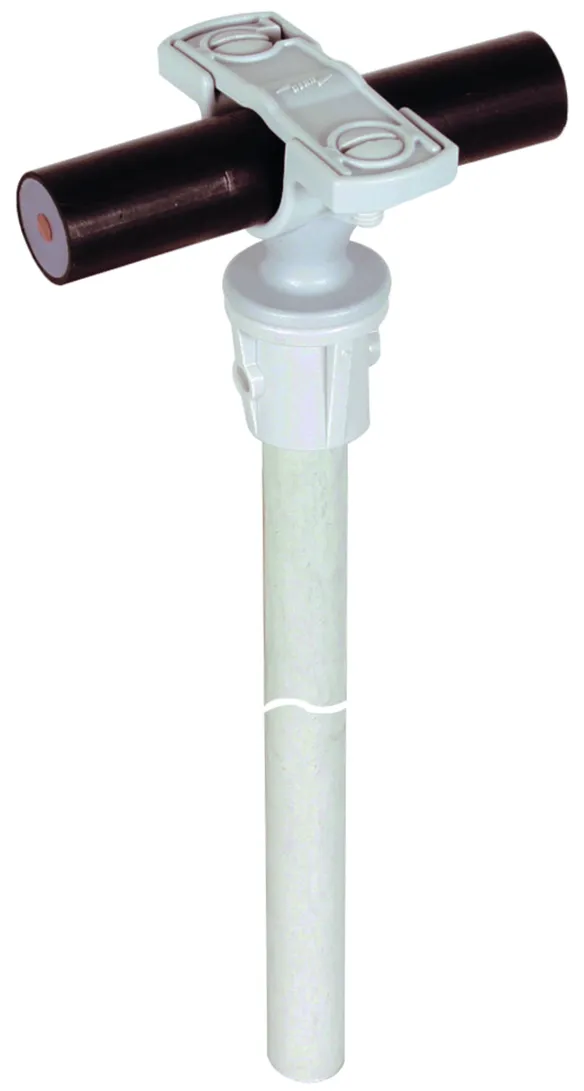

Távtartó HVI vezeték GFK számára
Távtartó HVI vezeték számára a
változó végelzáró területe számára
Szerelésre két betontalppal éktechnikával
Távtartó rúd (szigetelő szakasz) üvegszál erősítésű
műanyagból (GFK) Ø16 mm,
Anyagtényező km = 0,7
Szín világosszürke, UV-stabilizált
A távtartók az
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) szerint méretezve
Vezetéktartó / adapter anyaga: PA
Hossz: 1270 mm
Vezetéktartó tokmány Rd: 20-21 mm
Menet: M8

Gyártó: DEHN
Típus: DH ZS 20 D16 1270 GFK PA
Cikksz.: 106815
vagy egyenértékű.



Műszaki adatok

Távtartó anyaga Üvegszál erősítésű műanyag (GRP)
Vezetéktartó / adapter anyaga PA
Betontalpak száma 2 db á 17 kg
Hossz 1270 mm
Szigetelő szakasz 1245 mm
Vezetéktartó tokmány Rd 20-21 mm
Menet M8

A 106815 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 106815 terméket hozzáadtuk a kosárhoz.

Webshop indítása

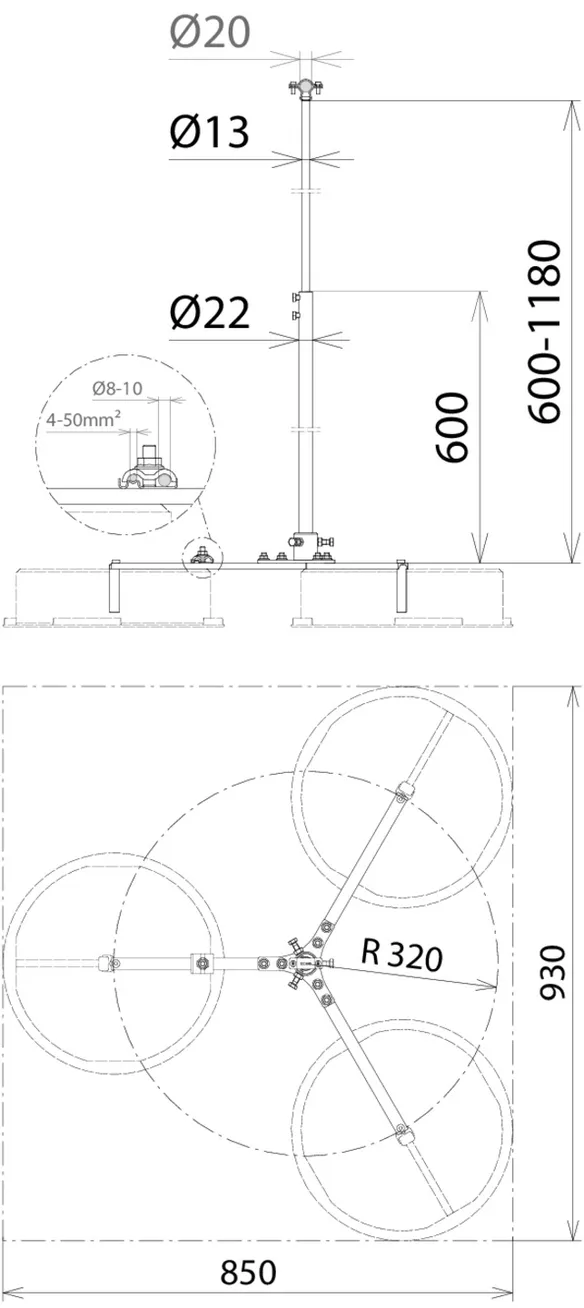

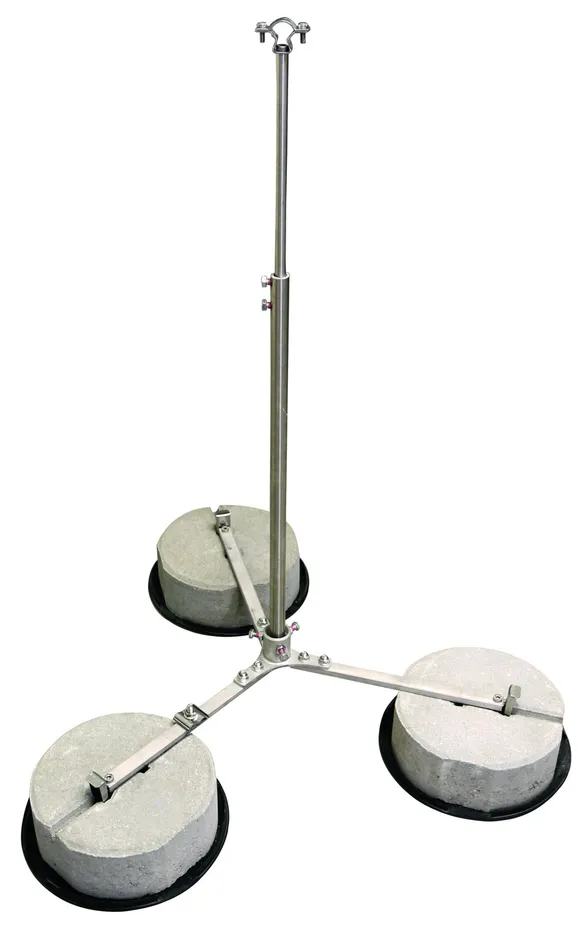

Változó háromlábú állvány PA elemmel HVI vezeték számára (változó végelzáró hossza 900-1500 mm)

1 Termék

Cikkszám 105469 V DBS RA320 PAE 20 V 600 1180 V2A

GTIN 4013364381575, Vámtarifa szám (EU): 85389099, Bruttó súly: 3.70 kg, PU: 1.00 db.

Képek

További információ

Háromlábú állvány potenciálkiegyenlítő (PA) elemmel, hossza max. 1180 mm
Változó háromlábú állvány a HVI vezeték változó
végelzárójának létrehozásához
UNI-földelőkapoccsal 1x Rd 8-10 mm
és 1x vezető 4-50 mm² csatlakoztatásához
A betontalpat (cikkszám 102 075, súly 8,5 kg) és az
alátétlapot (cikkszám: 102 060) külön kell
megrendelni.
Állvány anyaga: NIRO
Vezetéktartó tokmány Rd: 20 mm
Távtartó beállítási tartomány: 600-1180 mm
Változó végelzáró hossza: 900-1500 mm
Max. széllökés sebesség (3 talp à 8,5 kg; l = 900 mm): 180 km/h
Max. széllökés sebesség (3 talp à 8,5 kg; l = 1500 mm): 110 km/h
Szabványhivatkozás: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Gyártó: DEHN
Típus: V DBS RA320 PAE 20 V 600 1180 V2A
Cikksz.: 105469
vagy egyenértékű.

Tanúsítványok



Műszaki adatok

Állvány anyaga NIRO
Sugár 320 mm
Betontalpak száma 3 db á 8,5 kg
Vezetéktartó tokmány Rd 20 mm
Távtartó beállítási tartomány 600-1180 mm
Változó végelzáró hossza 900-1500 mm
Szabványhivatkozás DIN IEC/TS 62561-8 (VDE V 0185-561-8)

A 105469 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 105469 terméket hozzáadtuk a kosárhoz.

Webshop indítása
