DEHNvario

A változó levezetőcsalád

Egyszerű és gyors szerelés a kompakt csatlakozókapcsokkal
Szerszámmentes vezetékcsatlakozás közvetlen dugasztechnikával
A levezető gyors cseréje a csatlakozókapocs-egység egyszerű meglazításával és kihúzásával
Földelés/potenciálkiegyenlítés a kalapsínen keresztül
Ügyfél- és alkalmazásspecifikus túlfeszültségvédelem

Details

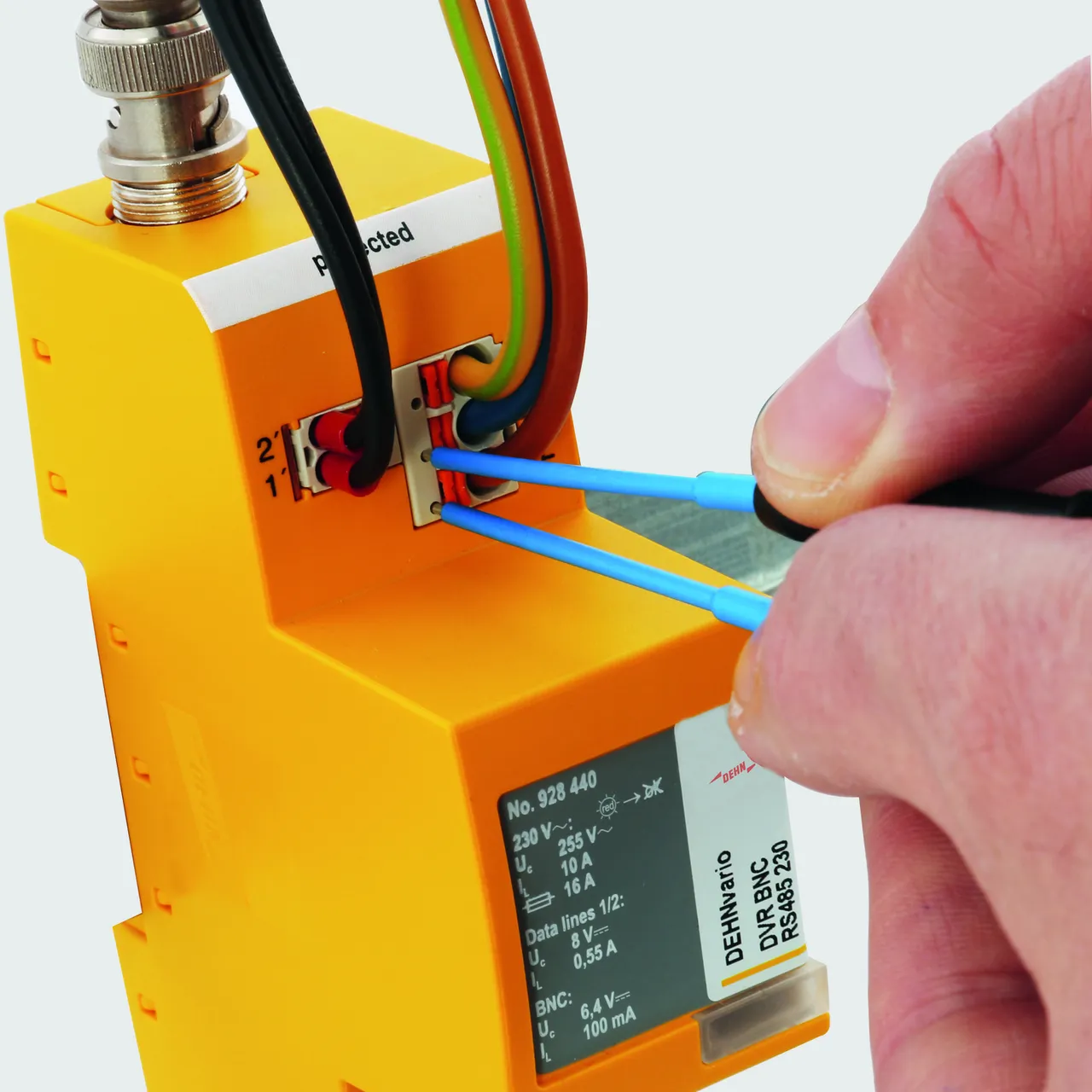

Integrált vizsgáló nyílás tesztek elvégzésére a jelzőkörben vizsgálóstift segítségével.

lorem ipsum — Integrált vizsgáló nyílás tesztek elvégzésére a jelzőkörben vizsgálóstift segítségével.

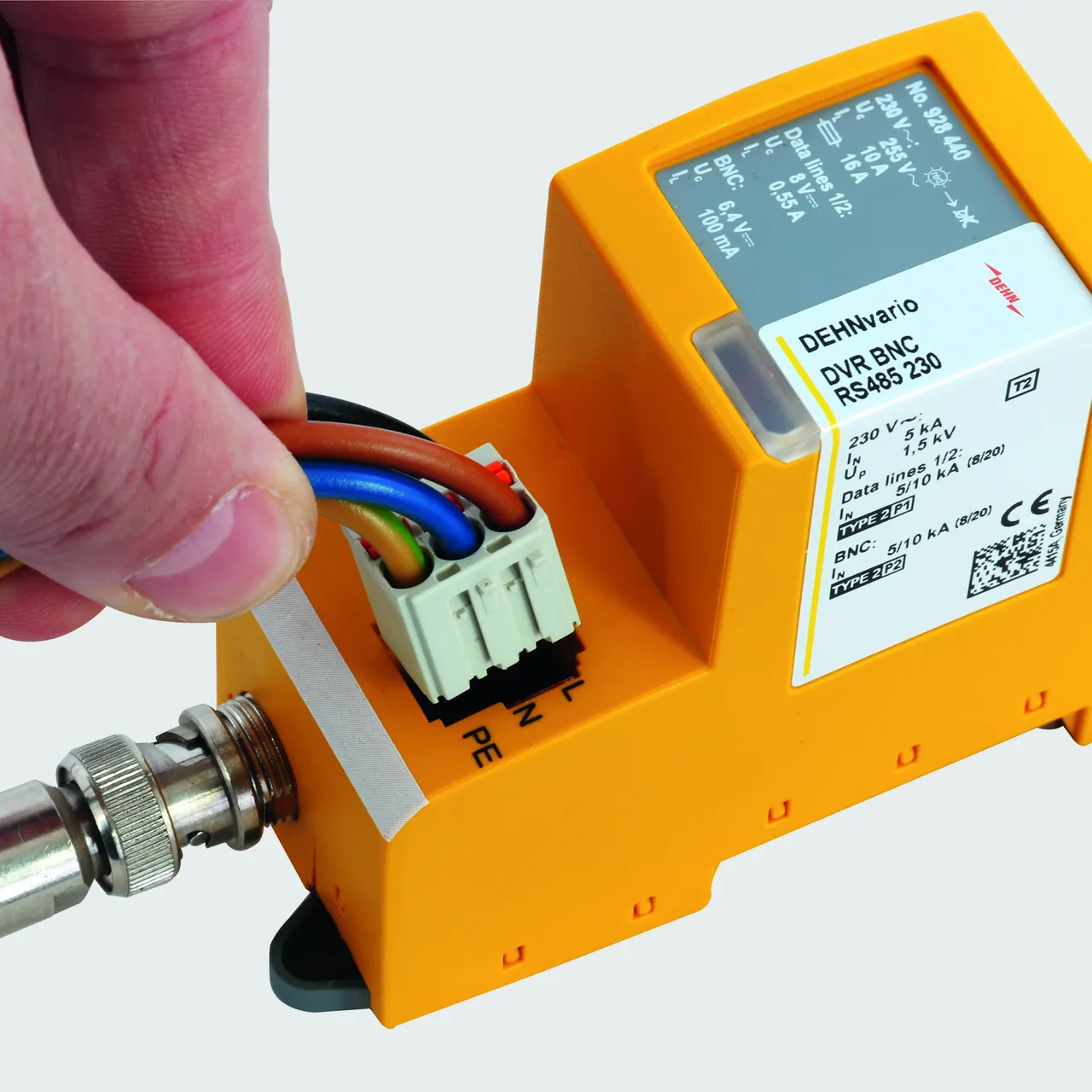

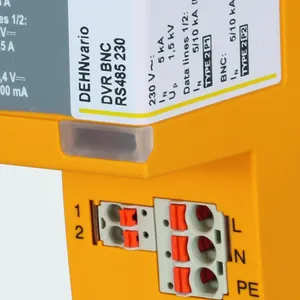

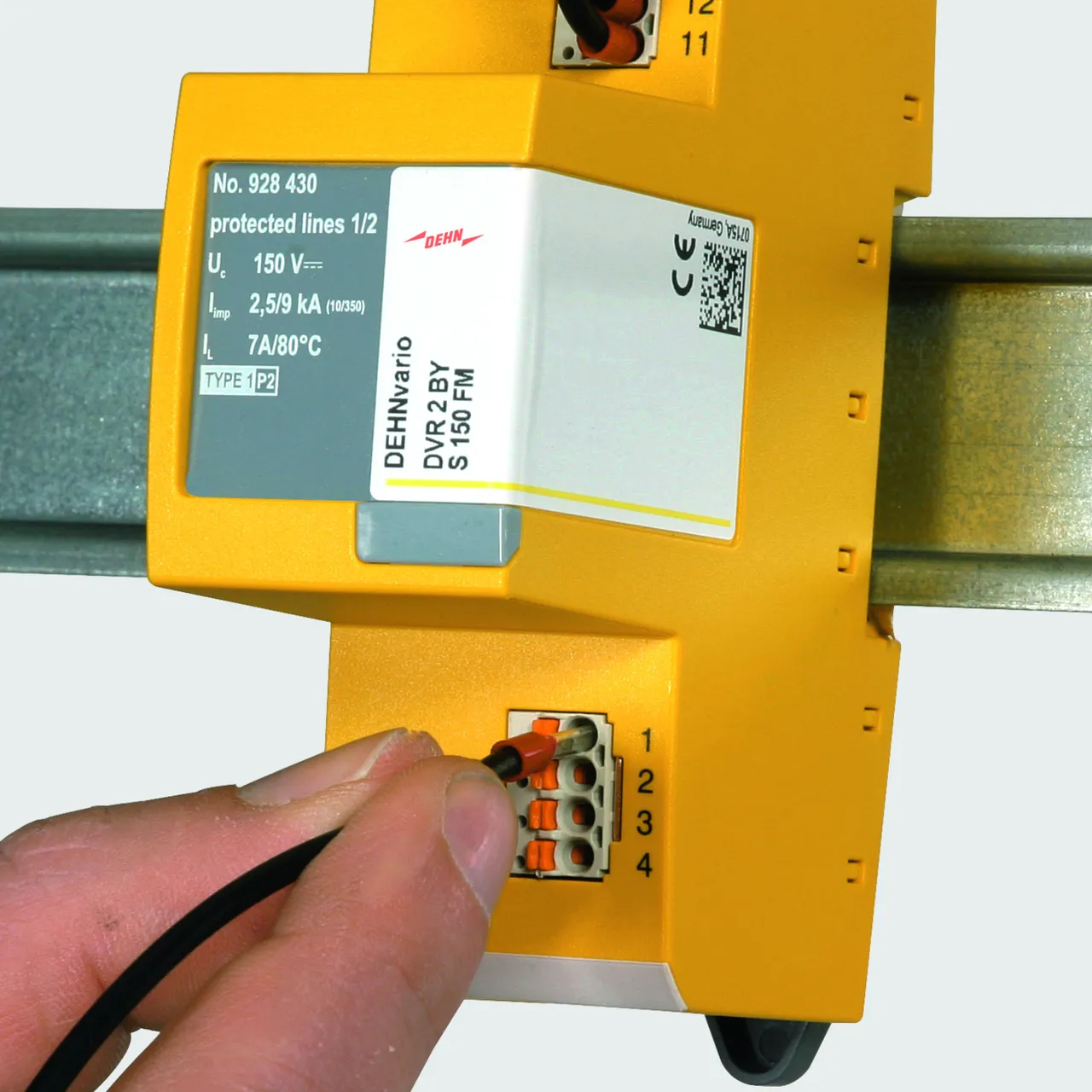

Egyszerű, szerszámmentes vezetékcsatlakozás közvetlen dugasztechnikával

Villámáram- és lökőáram-vezetőképes földelőérintkező.

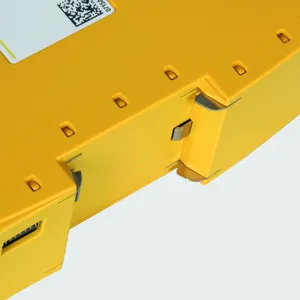

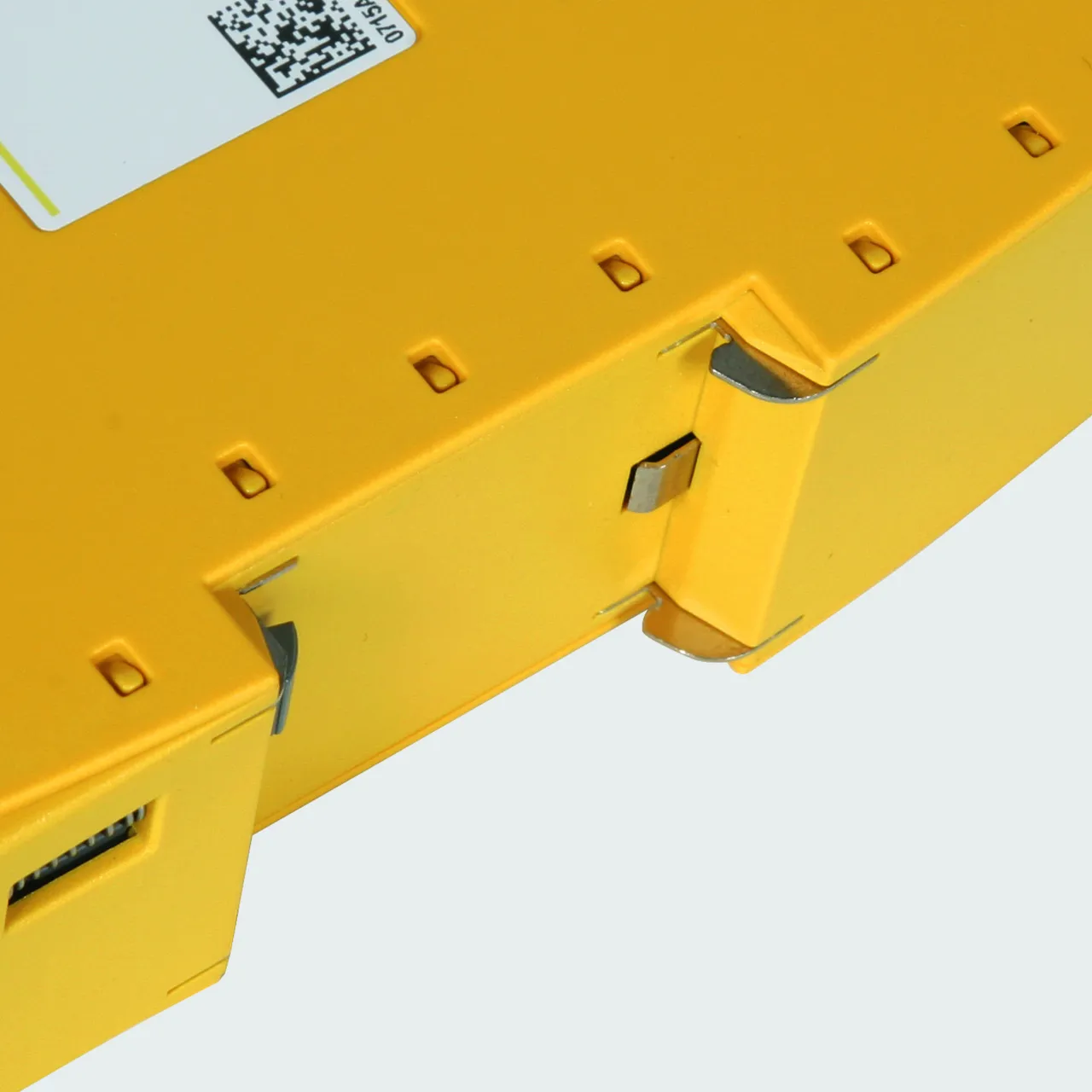

Csatlakozókapocs-egység egyszerű elvétele a gyors levezetőcseréhez.

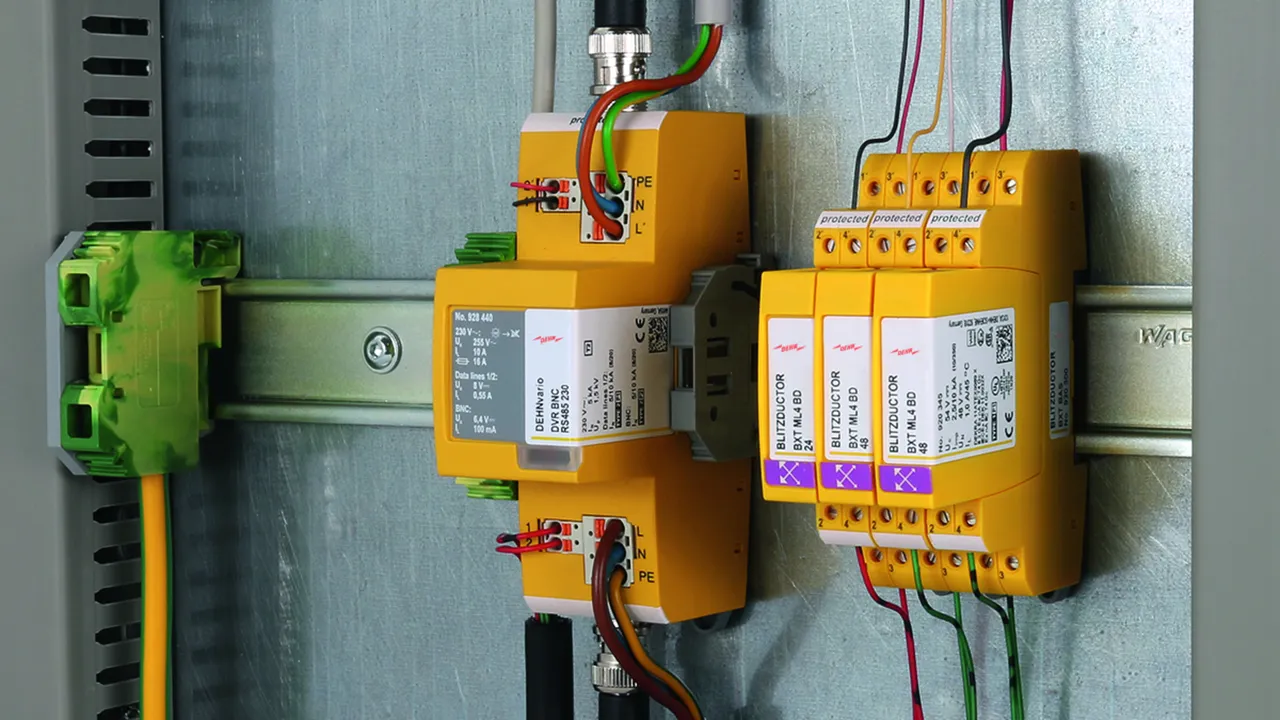

Megoldási példa: Kompakt 3in1-levezető 3 interfész védelmére egy eszközben.

DVR 2 BY S 150 FM

Kompakt kombinált levezető elektroakusztikai berendezések (pl. beszédriasztás vagy hangszórórendszerek) védelmére. Egy érpár védelme galvanikus leválasztással a közvetlen vagy közvetett árnyékolásföldelés lehetőségével. Gyors és szerszám nélküli vezetőcsatlakoztatás közvetlen dugasztechnikával. A csatlakozókapocs-egységek az egyszerű levezetőcseréhez kireteszelhetők és kivehetők a házból. Integrált távközlési érintkezővel (nyitóérintkező).

1 Termék

Cikkszám 928430 DVR 2 BY S 150 FM

GTIN 4013364261389, Vámtarifa szám (EU): 85363010, Bruttó súly: 161.30 g, PU: 1.00 db.

Képek

További információ

CAD fájlok

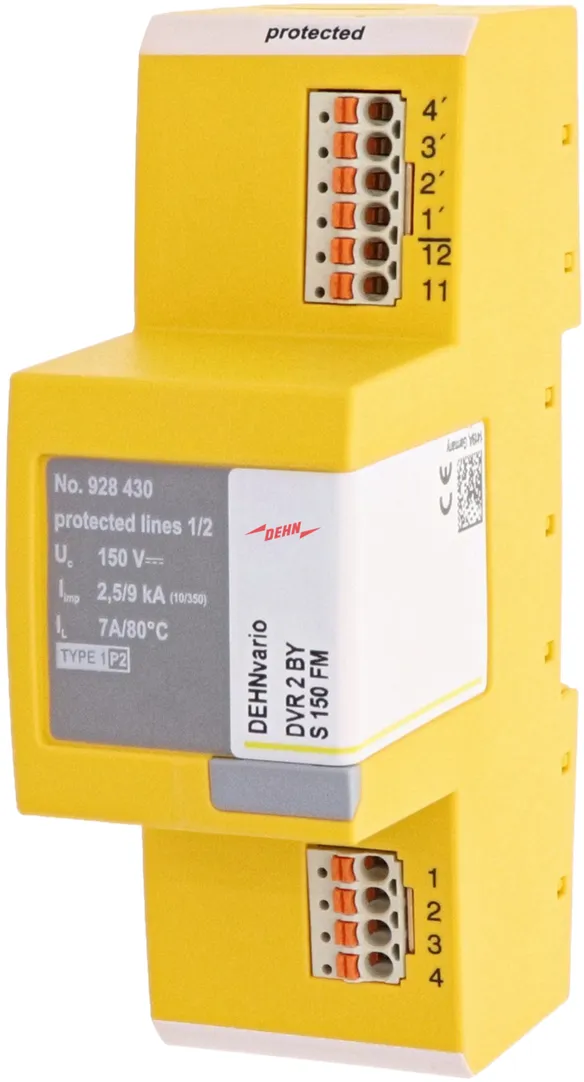

Kompakt kombinált levezető DEHNvario elektroakusztikai berendezések számára
Kompakt kombinált levezető
levezetőosztály 1. típus/P2
DEHNvario EN 61643-21 szerint tesztelve
és energetikailag koordinálva az IEC 61643-22 szerint
Elektroakusztikai berendezések védelmére
(pl. beszédriasztás vagy hangszórórendszerek)
egy érpár védelme galvanikus leválasztással a közvetlen vagy közvetett árnyékolásföldeléshez,
gyors és szerszám nélküli szerelés közvetlen
dugasztechnikával (a csatlakozótömbök kireteszelhetők
és kivehetők a házból).
Távjelző 1 érintkezővel nyitó
35 mm kalapsínre szereléshez 2 osztásegység
Névleges feszültség AC: 100 V
Legnagyobb tartós üzemi feszültség DC: 150 V
Legnagyobb tartós üzemi feszültség AC: 110 V
Névleges áram 70 °C-on: 10 A
Névleges áram 80 °C-on: 7 A
D1 villámáram impulzus (10/350 µs) erenként: 2,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 9 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként: 7,5 kA
C2 névleges levezetési áram (8/20 µs) összesen: 22,5 kA
Határfrekvencia ér-ér: 1,4 MHz
Védettségi fajta: IP 20

Gyártó: DEHN
Típus: DVR 2 BY S 150 FM
Cikksz.: 928430
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

SPD osztály	L
Legnagyobb tartós üzemi feszültség DC (U_C )	150 V
Névleges áram 70 °C-on (I_L )	10 A
Névleges áram 80 °C-on (I_L )	7 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	2,5 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	22,5 kA
Határfrekvencia ér-ér (f_G )	1,4 MHz

SPD osztály	L
Névleges feszültség AC (U_N )	100 V
Legnagyobb tartós üzemi feszültség DC (U_C )	150 V
Legnagyobb tartós üzemi feszültség AC (U_C )	110 V
Névleges áram 70 °C-on (I_L )	10 A
Névleges áram 80 °C-on (I_L )	7 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	2,5 kA
D1 Villámáram impulzus (10/350 µs) összesen (I_imp )	9 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	7,5 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	22,5 kA
Védelmi feszültségszint ér-ér I_impD1 (U_P )	≤ 500 V
Védelmi feszültségszint ér-védőföld I_impD1 (U_P )	≤ 700 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 400 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 650 V
Határfrekvencia ér-ér (f_G )	1,4 MHz
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettségi fajta	IP 20
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
Csatlakozás bemenet / kimenet	Rugó / rugó
Csatlakozási keresztmetszet, tömör	0,2-1,5 mm²
Csatlakozási keresztmetszet, finomsodrat	0,2-1,5 mm²
Földelés módja	Kalapsín
Burkolat anyaga	Hőre lágyuló műanyag, UL 94 V-0
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Távjelző érintkező (FM) / Érintkezőtípus	Nyitó
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Kapcsolási teljesítmény AC	250 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm²

A 928430 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 928430 terméket hozzáadtuk a kosárhoz.

Webshop indítása

DVR BNC RS485 230

Kompakt 3in1 túlfeszültség-korlátozó analóg kamerarendszerek védelmére. Videójel (BNC-csatlakoztatás), adatjel (RS485) és feszültségellátás (230 V AC) védelme. Gyors és szerszám nélküli vezetőcsatlakoztatás közvetlen dugasztechnikával. A csatlakozókapocs-egységek az egyszerű levezetőcseréhez kireteszelhetők és kivehetők a házból. Egyszerű túlterhelés-kijelzéssel (230 V).

1 Termék

Cikkszám 928440 DVR BNC RS485 230

GTIN 4013364280809, Vámtarifa szám (EU): 85363010, Bruttó súly: 185.50 g, PU: 1.00 db.

Képek

További információ

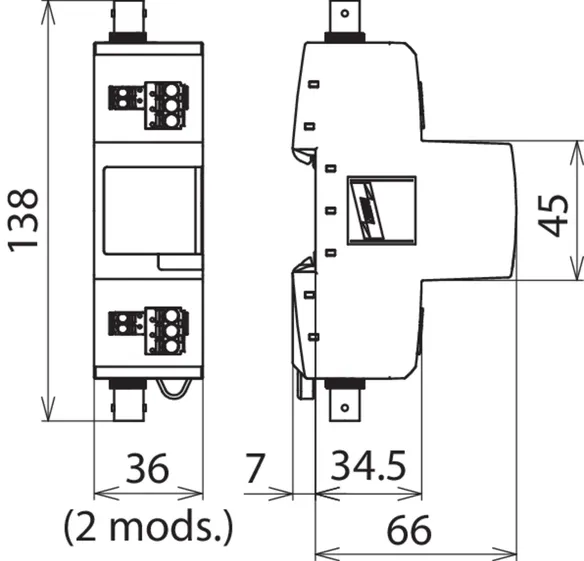

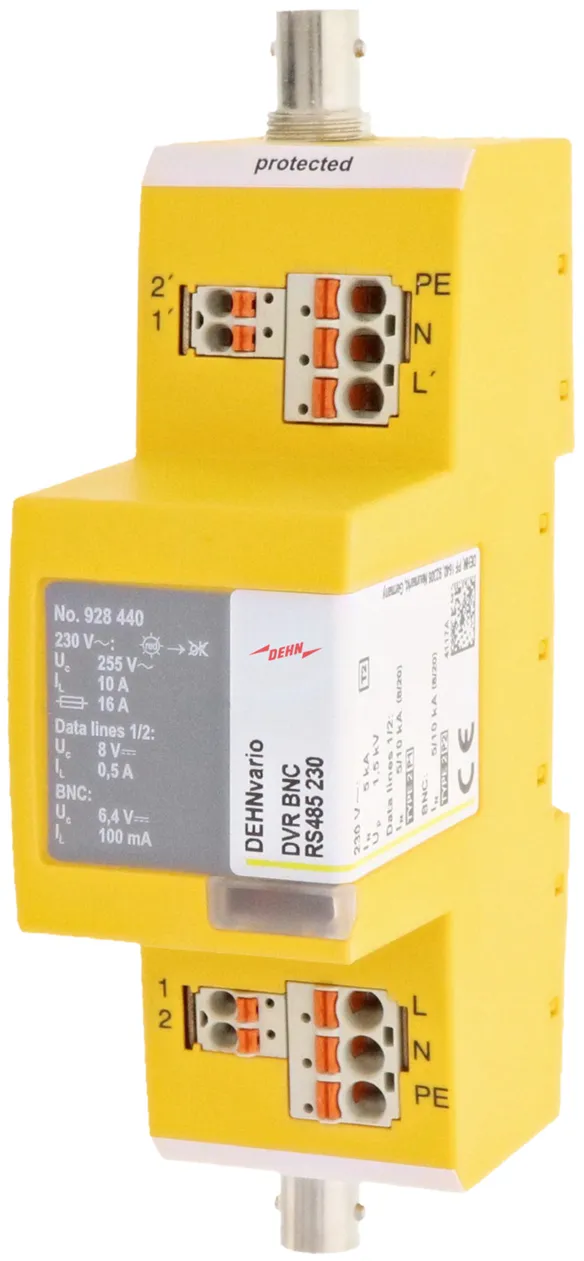

Kompakt túlfeszültség-korlátozó DEHNvario analóg kamerarendszerek számára
Kompakt 3in1 túlfeszültség-korlátozó
T2 / Type 2 levezetőosztály
DEHNvario bevizsgálva az EN / IEC 61643-11 szerint
IEC 61643-21 szerint és
energetikailag koordinálva az IEC 61643-22 szerint
Videójel (BNC-csatlakozás),
adatjel (RS485) és
feszültségellátás (230 V AC) védelmére
gyors és szerszám nélküli szerelés közvetlen
dugasztechnikával (a csatlakozótömbök kireteszelhetők
és kivehetők a házból).
35 mm kalapsínre szereléshez 2 osztásegység

SPD osztály:
Ellátás 2. típus / Class II
Adatok 2. típus / P1
Videó 2. típus / P2
Névleges feszültség:
Ellátás 230 V AC
Adatok 5 V DC
Videó 5 V DC
Legmagasabb tartós feszültség:
Ellátás 255 V AC
Adatok 8 V DC
Videó 6,4 V DC
Névleges áram:
Ellátás 10 A
Adatok 0,5 A
Videó 100 mA
Névleges levezetési lökőáram: (8/20)
5 kA erenként
10 kA összesen
Határfrekvencia:
Adatok 100 MHz
Videó 300 MHz @ 75 ohm
Védettségi fajta: IP 20

Gyártó: DEHN
Típus: DVR BNC RS485 230
Cikksz.: 928440
vagy egyenértékű.

Tanúsítványok

Műszaki adatok

Video (BNC)
SPD osztály	U
Legnagyobb tartós üzemi feszültség DC (U_C )	6,4 V
Névleges áram (I_L )	0,1 A
C2 névleges levezetési áram (8/20 µs) Árnyékolás-védőföld (I_n )	10 kA
Beiktatási csillapítás 300 MHz-nél (75 ohm)	≤ 3,0 dB
Csatlakozás bemenet / kimenet	BNC aljzat / BNC aljzat
Adatok (RS485)
SPD osztály	T
Legnagyobb tartós üzemi feszültség DC (U_C )	8 V
Névleges áram (I_L )	0,5 A
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Határfrekvencia ér-ér (f_G )	100 MHz
Feszültségellátás (230 V)
SPD osztály	2. típus / Class II
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	255 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Névleges áram (I_L )	10 A
Névleges levezetési lökőáram (8/20 µs) (I_n )	5 kA
Maximális levezetési áram (8/20 µs) (I_max )	10 kA
Védelmi feszültségszint [L-N] (U_P )	≤ 1,5 kV
Védelmi feszültségszint [N-PE] (U_P )	≤ 1,5 kV

Video (BNC)
SPD osztály	U
Névleges feszültség DC (U_N )	5 V
Legnagyobb tartós üzemi feszültség DC (U_C )	6,4 V
Névleges áram (I_L )	0,1 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	1 kA
D1 Villámáram impulzus (10/350 µs) árnyékolás-védőföld (I_imp )	2 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	5 kA
C2 névleges levezetési áram (8/20 µs) Árnyékolás-védőföld (I_n )	10 kA
Védelmi feszültségszint ér-árnyékolás I_nC2 (U_P )	≤ 40 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 650 V
Védelmi feszültségszint ér-árnyékolás 1 kV/µs C3-nál (U_P )	≤ 15 V
Védelmi feszültségszint árnyékolás-védőföld 1 kV/µs C3 (U_P )	≤ 550 V
Beiktatási csillapítás 80 MHz-nél (75 ohm)	≤ 0,4 dB
Beiktatási csillapítás 300 MHz-nél (75 ohm)	≤ 3,0 dB
Beiktatási csillapítás 20 MHz-nél (75 ohm)	≥ 20 dB
Soros ellenállás erenként	4,7 Ohm
Kapacitás ér-árnyékolás (C)	≤ 35 pF
Kapacitás árnyékolás-védőföld (C)	≤ 30 pF
Csatlakozás bemenet / kimenet	BNC aljzat / BNC aljzat
Adatok (RS485)
SPD osztály	T
Névleges feszültség DC (U_N )	5 V
Legnagyobb tartós üzemi feszültség DC (U_C )	8 V
Legnagyobb tartós üzemi feszültség AC (U_C )	5,6 V
Névleges áram (I_L )	0,5 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	1 kA
D1 Villámáram impulzus (10/350 µs) összesen (I_imp )	2 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	5 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 45 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 15 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 550 V
Határfrekvencia ér-ér (f_G )	100 MHz
Soros ellenállás erenként	1,8 Ohm
Kapacitás ér-ér (C)	≤ 25 pF
Kapacitás ér-védőföld (C)	≤ 20 pF
Csatlakozás bemenet / kimenet	Rugó / rugó
Csatlakozási keresztmetszet, tömör	0,2-1,5 mm²
Csatlakozási keresztmetszet, finomsodrat	0,2-1,5 mm²
Feszültségellátás (230 V)
SPD osztály	2. típus / Class II
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	255 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Névleges áram (I_L )	10 A
Névleges levezetési lökőáram (8/20 µs) (I_n )	5 kA
Maximális levezetési áram (8/20 µs) (I_max )	10 kA
Védelmi feszültségszint [L-N] (U_P )	≤ 1,5 kV
Védelmi feszültségszint [N-PE] (U_P )	≤ 1,5 kV
Utánfolyó zárlati szilárdságkioltó képesség [N-PE] (I_Fi )	100 A_eff
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [N-PE] (t_A )	≤ 100 ns
Max. hálózatoldali túláramvédelem	MCB B16
Zárlati szilárdság max. hálózatoldali túláramvédelem esetén (I_SCCR )	1 kA_eff
Időszakos túlfeszültség (TOV) [L-N] (U_T) – Karakterisztika	335 V / 5 sec. – szilárdság
Időszakos túlfeszültség (TOV) [L-N] (U_T) – Karakterisztika	440 V / 120 min. – biztonságos meghibásodás
Időszakos túlfeszültség (TOV) [N-PE] (U_T) – Karakterisztika	1200 V / 200 ms – biztonságos meghibásodás
Hibajelzés (fogyasztói áramkör L-L’ megszakadása)	vörös
Csatlakozási keresztmetszet, tömör	0,2-2,5 mm²
Csatlakozási keresztmetszet, finomsodrat	0,2-2,5 mm²
Általános paraméterek
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Burkolat anyaga	Hőre lágyuló műanyag, sárga szín, UL 94 V-0
Védettségi fajta	IP 20
Beépítési méretek	2 Osztásegység, DIN 43880
Tartozékok (szállítási kör tartalmazza)	Reteszelés-oldó szerszám csatlakozóegységek számára
