DEHNcube EMOB

Többpólusú túlfeszültségvédelem burkolatcsatlakozó dobozban az E-mobilitás számára
Csatlakozáskész komplett egység E-mobilitás számára
Ellenőrizve az EN 61643-11 és EN 61439-2 szerint
Alkalmazható a DIN VDE és EN 61439 szerint E-mobilitás számára
Kimenet oldali telepítővezeték előre huzalozva
Megfelelő alkalmazások számára 22 kW-ig

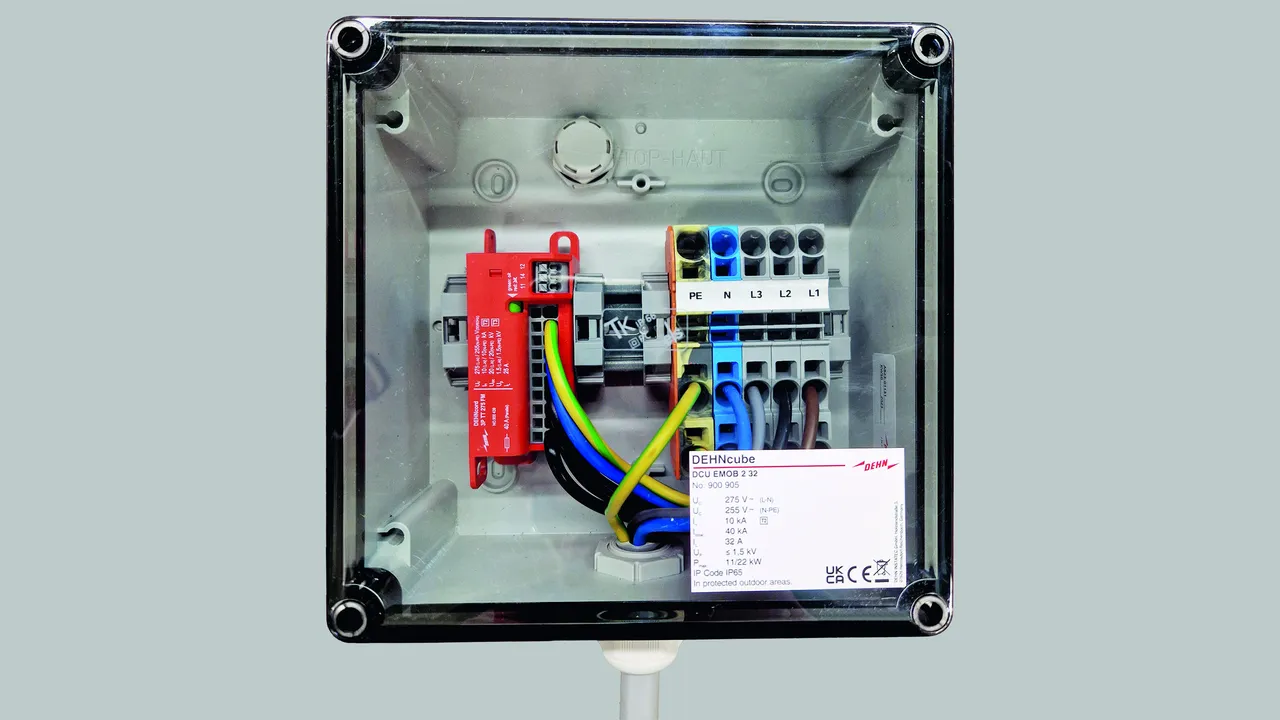

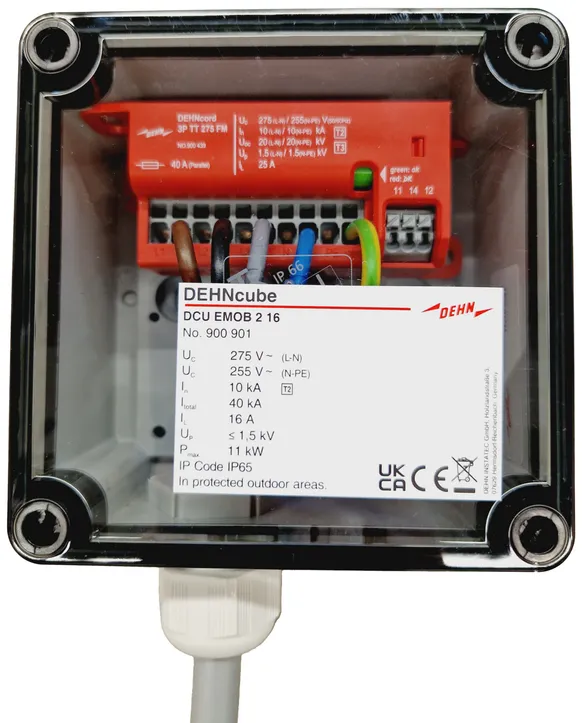

DEHNcube EMOB 2 16

Burkolatcsatlakozó doboz E-mobilitás számára.
Túlfeszültségvédelemmel és push-in kapcsokkal a kimenet számára.

1 Termék

Cikkszám 900901 DCU EMOB 2 16

GTIN 4013364506183, Vámtarifa szám (EU): 85371098, Bruttó súly: 1.14 kg, PU: 1.00 db.

Képek

További információ

CAD fájlok

Burkolatcsatlakozó doboz DCU EMOB 2 16
Burkolatcsatlakozó doboz típus 2+3 / II+III
az EN 61643-11 / ... IEC 61643-11 szerint
EN 61439-2 / IEC 61439-2
Csatlakozáskész komplett egység
univerzális telepítésre a Wallbox előtt
távjelző érintkezővel, működés-/hibajelzés funkcióval
Legmagasabb tartós feszültség: 275 V AC
Védelmi feszültségszint: <= 1,5 kV
Névleges levezetési lökőáram (8/20): 10 kA
Teljes levezetési lökőáram (8/20): 40 kA
Névleges áram: 16 A
Max. teljesítmény: 11 kW

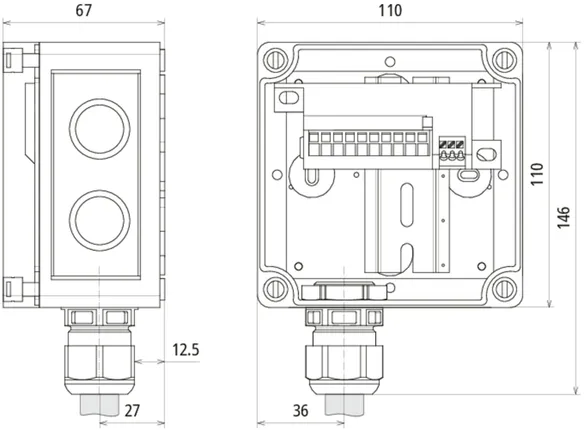

Méret: 110 x 110 x 66 mm

Gyártó: DEHN
Típus: DCU EMOB 2 16
Cikksz.: 900901
vagy egyenértékű.

Műszaki adatok

SPD típus az MSZ EN 61643-11 / ... IEC 61643-11	2. típus + 3. típus / II. osztály + III. osztály
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Legnagyobb tartós üzemi feszültség DC (U_C )	350 V
Névleges áram AC (I_L )	16 A
Max. teljesítmény	11 kW
Névleges levezetési lökőáram (8/20 µs) [L-N] (I_n )	10 kA
Maximális levezetési lökőáram (8/20 µs) [L-N] (I_max )	20 kA
Névleges levezetési lökőáram (8/20 µs) [N-PE] (I_n )	10 kA
Maximális levezetési lökőáram (8/20 µs) [N-PE] (I_max )	20 kA
Védelmi feszültségszint [L-N] (U_P )	≤ 1,5 kV
Védelmi feszültségszint [N-PE] (U_P )	≤ 1,5 kV

SPD típus az MSZ EN 61643-11 / ... IEC 61643-11	2. típus + 3. típus / II. osztály + III. osztály
Vizsgálati szempontok	EN 61439-1 / ... IEC 61439-1
Vizsgálati szempontok	EN 61439-2 / ... IEC 61439-2
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Legnagyobb tartós üzemi feszültség DC (U_C )	350 V
Névleges áram AC (I_L )	16 A
Max. teljesítmény	11 kW
Névleges levezetési lökőáram (8/20 µs) [L-N] (I_n )	10 kA
Maximális levezetési lökőáram (8/20 µs) [L-N] (I_max )	20 kA
Névleges levezetési lökőáram (8/20 µs) [N-PE] (I_n )	10 kA
Maximális levezetési lökőáram (8/20 µs) [N-PE] (I_max )	20 kA
Teljes levezetési lökőáram (8/20 µs) [L+N-PE] (I_összesen )	40 kA
Összetett hullám [L-N]/[N-PE] (U_OC )	20 kV
Védelmi feszültségszint [L-N] (U_P )	≤ 1,5 kV
Védelmi feszültségszint [N-PE] (U_P )	≤ 1,5 kV
Utánfolyó zárlati áramkioltó képesség [N-PE] (I_fi )	100 A_eff
Megszólalási idő [L-N] (t_A )	25 ns
Megszólalási idő [L/N-PE] (t_A )	100 ns
Legnagyobb hálózatoldali túláramvédelem soros huzalozásnál	20 A gG
Legnagyobb hálózatoldali túláramvédelem párhuzamos huzalozásnál (elágazásos huzalozás)	40 A gG
Zárlati szilárdság hálózatoldali túláramvédelemnél (I_SCCR )	6 kA_eff
Időszakos túlfeszültség (TOV) [L-N] (U_T) – Karakterisztika	335 V / 5 sec. – szilárdság
Időszakos túlfeszültség (TOV) [L-N] (U_T) – Karakterisztika	440 V / 120 min. – biztonságos meghibásodás
Időszakos túlfeszültség (TOV) [N-PE] (U_T) – Karakterisztika	1200 V / 200 ms. – szilárdság
Szigetelésmérés	csatlakoztatott állapotban 500 V DC-ig
Működés-, hibajelzés	zöld / piros
Csatlakozási keresztmetszet push-in csatlakozók számára	0,2 ... 6 mm²tömör / finomsodrat
Távjelző érintkező (FM) / Érintkezőtípus	váltó
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm²tömör / finomsodrat
Beszerelés helye	Telepítés a védett külső területen
Védettségi fajta	IP 65
Kivitel	nyomáskiegyenlítő elemmel
Takarófedél kivitel	Átlátszó fedél termékjelöléssel
Burkolat színe	szürke
Bemenet	Ölflex 5x 4 mm², hosszúság 1,5 m
Kimenet	Berendezésoldali csatlakozás M25 csavarkötéssel
Burkolat méretei (sz x ma x mé)	110 x 110 x 66 mm

A 900901 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900901 terméket hozzáadtuk a kosárhoz.

Webshop indítása

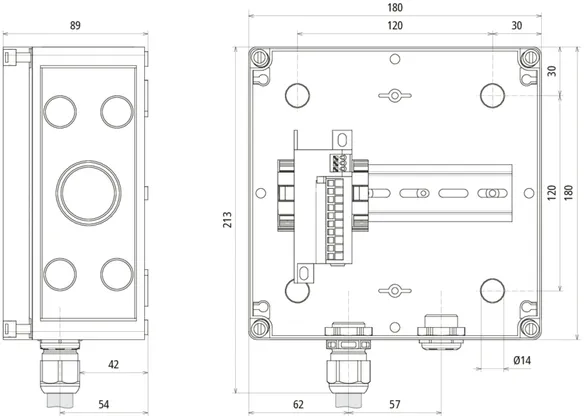

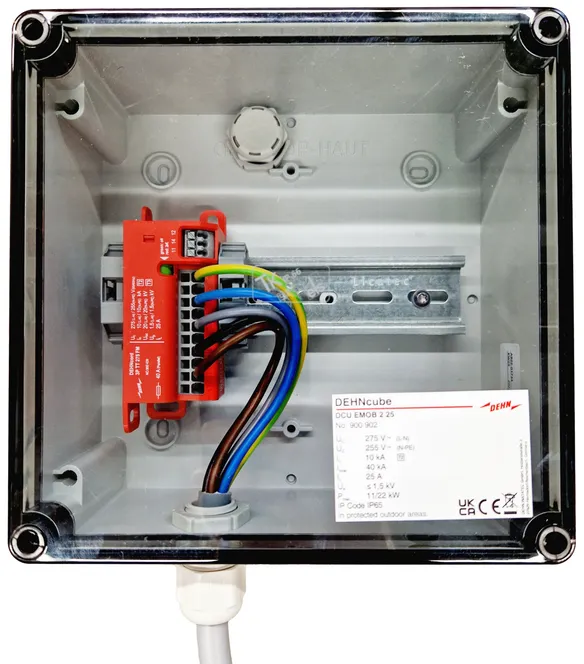

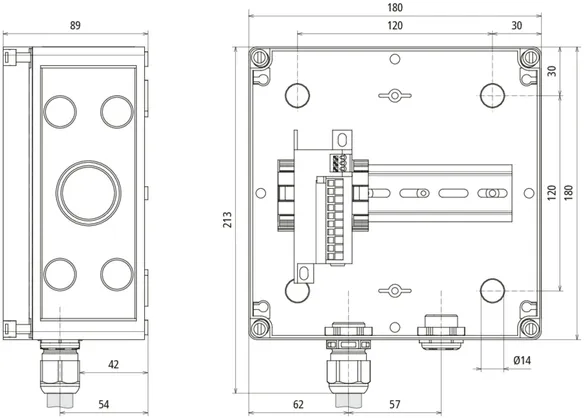

DEHNcube EMOB 2 25

Burkolatcsatlakozó doboz E-mobilitás számára.
Túlfeszültségvédelemmel és push-in kapcsokkal a kimenet számára.

1 Termék

Cikkszám 900902 DCU EMOB 2 25

GTIN 4013364506190, Vámtarifa szám (EU): 85371098, Bruttó súly: 1.63 kg, PU: 1.00 db.

Képek

További információ

CAD fájlok

Burkolatcsatlakozó doboz DCU EMOB 2 25
Burkolatcsatlakozó doboz típus 2+3 / II+III
az EN 61643-11 / ... IEC 61643-11 szerint
EN 61439-2 / IEC 61439-2
Csatlakozáskész komplett egység
univerzális telepítésre a Wallbox előtt
távjelző érintkezővel, működés-/hibajelzés funkcióval
Legmagasabb tartós feszültség: 275 V AC
Védelmi feszültségszint: <= 1,5 kV
Névleges levezetési lökőáram (8/20): 10 kA
Teljes levezetési lökőáram (8/20): 40 kA
Névleges áram: 25 A
Max. teljesítmény: 11 / 22 kW
Méret: 182 x 180 x 100 mm

Gyártó: DEHN
Típus: DCU EMOB 2 25
Cikksz.: 900902
vagy egyenértékű.

Műszaki adatok

SPD típus az MSZ EN 61643-11 / ... IEC 61643-11	2. típus + 3. típus / II. osztály + III. osztály
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Legnagyobb tartós üzemi feszültség DC (U_C )	350 V
Névleges áram AC (I_L )	25 A
Max. teljesítmény	11 / 22 kW
Névleges levezetési lökőáram (8/20 µs) [L-N] (I_n )	10 kA
Maximális levezetési lökőáram (8/20 µs) [L-N] (I_max )	20 kA
Névleges levezetési lökőáram (8/20 µs) [N-PE] (I_n )	10 kA
Maximális levezetési lökőáram (8/20 µs) [N-PE] (I_max )	20 kA
Védelmi feszültségszint [L-N] (U_P )	≤ 1,5 kV
Védelmi feszültségszint [N-PE] (U_P )	≤ 1,5 kV

SPD típus az MSZ EN 61643-11 / ... IEC 61643-11	2. típus + 3. típus / II. osztály + III. osztály
Vizsgálati szempontok	EN 61439-1 / ... IEC 61439-1
Vizsgálati szempontok	EN 61439-2 / ... IEC 61439-2
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Legnagyobb tartós üzemi feszültség DC (U_C )	350 V
Névleges áram AC (I_L )	25 A
Max. teljesítmény	11 / 22 kW
Névleges levezetési lökőáram (8/20 µs) [L-N] (I_n )	10 kA
Maximális levezetési lökőáram (8/20 µs) [L-N] (I_max )	20 kA
Névleges levezetési lökőáram (8/20 µs) [N-PE] (I_n )	10 kA
Maximális levezetési lökőáram (8/20 µs) [N-PE] (I_max )	20 kA
Teljes levezetési lökőáram (8/20 µs) [L+N-PE] (I_összesen )	40 kA
Összetett hullám [L-N]/[N-PE] (U_OC )	20 kV
Védelmi feszültségszint [L-N] (U_P )	≤ 1,5 kV
Védelmi feszültségszint [N-PE] (U_P )	≤ 1,5 kV
Utánfolyó zárlati áramkioltó képesség [N-PE] (I_fi )	100 A_eff
Megszólalási idő [L-N] (t_A )	25 ns
Megszólalási idő [L/N-PE] (t_A )	100 ns
Legnagyobb hálózatoldali túláramvédelem soros huzalozásnál	25 A gG
Legnagyobb hálózatoldali túláramvédelem párhuzamos huzalozásnál (elágazásos huzalozás)	40 A gG
Zárlati szilárdság hálózatoldali túláramvédelemnél (I_SCCR )	6 kA_eff
Időszakos túlfeszültség (TOV) [L-N] (U_T) – Karakterisztika	335 V / 5 sec. – szilárdság
Időszakos túlfeszültség (TOV) [L-N] (U_T) – Karakterisztika	440 V / 120 min. – biztonságos meghibásodás
Időszakos túlfeszültség (TOV) [N-PE] (U_T) – Karakterisztika	1200 V / 200 ms. – szilárdság
Szigetelésmérés	csatlakoztatott állapotban 500 V DC-ig
Működés-, hibajelzés	zöld / piros
Csatlakozási keresztmetszet push-in csatlakozók számára	0,2 ... 6 mm²tömör / finomsodrat
Távjelző érintkező (FM) / Érintkezőtípus	váltó
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm²tömör / finomsodrat
Beszerelés helye	Telepítés a védett külső területen
Védettségi fajta	IP 65
Kivitel	nyomáskiegyenlítő elemmel
Takarófedél kivitel	Átlátszó fedél termékjelöléssel
Burkolat színe	szürke
Bemenet	Ölflex 5x 4 mm², hosszúság 1,5 m
Kimenet	Berendezésoldali csatlakozás M25 csavarkötéssel
Burkolat méretei (sz x ma x mé)	182 x 180 x 100 mm

A 900902 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900902 terméket hozzáadtuk a kosárhoz.

Webshop indítása

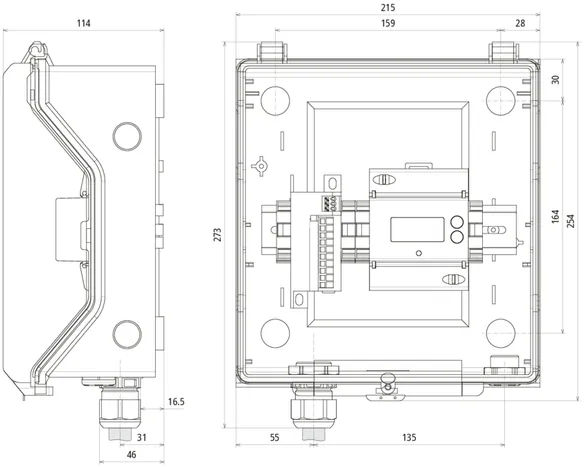

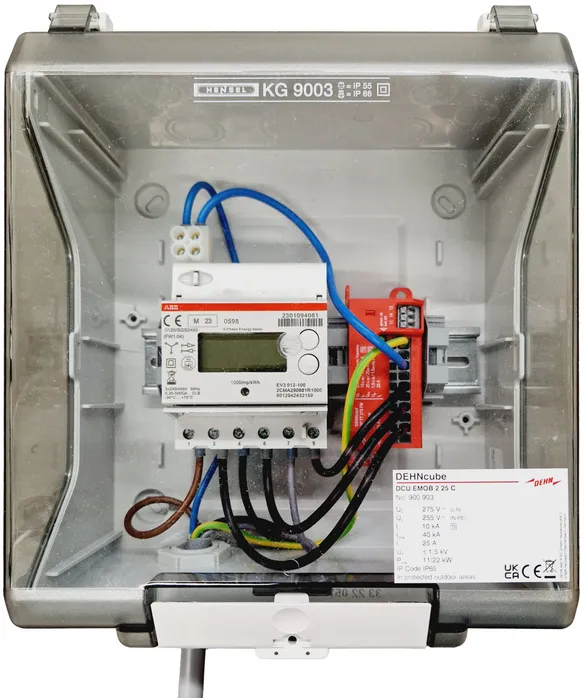

DEHNcube EMOB 2 25 C

Burkolatcsatlakozó doboz E-mobilitás számára.
Energiaszámlálóval és túlfeszültségvédelemmel push-in kapcsokkal a kimenet számára.

1 Termék

Cikkszám 900903 DCU EMOB 2 25 C

GTIN 4013364506206, Vámtarifa szám (EU): 85371098, Bruttó súly: 2.06 kg, PU: 1.00 db.

Képek

További információ

CAD fájlok

"Burkolatcsatlakozó doboz DCU EMOB 2 25 C
Burkolatcsatlakozó doboz típus 2+3 / II+III
az EN 61643-11 / ... IEC 61643-11 szerint
EN 61439-2 / IEC 61439-2
Csatlakozáskész komplett egység
3 fázisú energiaszámlálóval a Wallbox előtt
univerzális telepítésre a Wallbox előtt
távjelző érintkezővel, működés-/hibajelzés funkcióval
Legmagasabb tartós feszültség: 275 V AC
Védelmi feszültségszint: <= 1,5 kV
Névleges levezetési lökőáram (8/20): 10 kA
Teljes levezetési lökőáram (8/20): 40 kA
Névleges áram: 25 A
Max. teljesítmény: 11 / 22 kW
Méret: 217 x 253 x 115 mm

Gyártó: DEHN
Típus: DCU EMOB 2 25 C
Cikksz.: 900903
vagy egyenértékű.

Műszaki adatok

SPD típus az MSZ EN 61643-11 / ... IEC 61643-11	2. típus + 3. típus / II. osztály + III. osztály
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Legnagyobb tartós üzemi feszültség DC (U_C )	350 V
Névleges áram AC (I_L )	25 A
Max. teljesítmény	11 / 22 kW
Névleges levezetési lökőáram (8/20 µs) [L-N] (I_n )	10 kA
Maximális levezetési lökőáram (8/20 µs) [L-N] (I_max )	20 kA
Névleges levezetési lökőáram (8/20 µs) [N-PE] (I_n )	10 kA
Maximális levezetési lökőáram (8/20 µs) [N-PE] (I_max )	20 kA
Védelmi feszültségszint [L-N] (U_P )	≤ 1,5 kV
Védelmi feszültségszint [N-PE] (U_P )	≤ 1,5 kV

SPD típus az MSZ EN 61643-11 / ... IEC 61643-11	2. típus + 3. típus / II. osztály + III. osztály
Vizsgálati szempontok	EN 61439-1 / ... IEC 61439-1
Vizsgálati szempontok	EN 61439-2 / ... IEC 61439-2
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Legnagyobb tartós üzemi feszültség DC (U_C )	350 V
Névleges áram AC (I_L )	25 A
Max. teljesítmény	11 / 22 kW
Névleges levezetési lökőáram (8/20 µs) [L-N] (I_n )	10 kA
Maximális levezetési lökőáram (8/20 µs) [L-N] (I_max )	20 kA
Névleges levezetési lökőáram (8/20 µs) [N-PE] (I_n )	10 kA
Maximális levezetési lökőáram (8/20 µs) [N-PE] (I_max )	20 kA
Teljes levezetési lökőáram (8/20 µs) [L+N-PE] (I_összesen )	40 kA
Összetett hullám [L-N]/[N-PE] (U_OC )	20 kV
Védelmi feszültségszint [L-N] (U_P )	≤ 1,5 kV
Védelmi feszültségszint [N-PE] (U_P )	≤ 1,5 kV
Utánfolyó zárlati áramkioltó képesség [N-PE] (I_fi )	100 A_eff
Megszólalási idő [L-N] (t_A )	25 ns
Megszólalási idő [L/N-PE] (t_A )	100 ns
Legnagyobb hálózatoldali túláramvédelem soros huzalozásnál	25 A gG
Legnagyobb hálózatoldali túláramvédelem párhuzamos huzalozásnál (elágazásos huzalozás)	40 A gG
Zárlati szilárdság hálózatoldali túláramvédelemnél (I_SCCR )	6 kA_eff
Időszakos túlfeszültség (TOV) [L-N] (U_T) – Karakterisztika	335 V / 5 sec. – szilárdság
Időszakos túlfeszültség (TOV) [L-N] (U_T) – Karakterisztika	440 V / 120 min. – biztonságos meghibásodás
Időszakos túlfeszültség (TOV) [N-PE] (U_T) – Karakterisztika	1200 V / 200 ms. – szilárdság
Szigetelésmérés	csatlakoztatott állapotban 500 V DC-ig
Működés-, hibajelzés	zöld / piros
Csatlakozási keresztmetszet push-in csatlakozók számára	0,2 ... 6 mm²tömör / finomsodrat
Távjelző érintkező (FM) / Érintkezőtípus	váltó
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm²tömör / finomsodrat
Beszerelés helye	Telepítés a védett külső területen
Védettségi fajta	IP 65
Kivitel	nyomáskiegyenlítő elemmel
Takarófedél kivitel	Átlátszó fedél termékjelöléssel
Burkolat színe	szürke
Bemenet	Ölflex 5x 4 mm², hosszúság 1,5 m
Kimenet	Berendezésoldali csatlakozás M25 csavarkötéssel
Burkolat méretei (sz x ma x mé)	217 x 253 x 115 mm
Számláló	ABB (EV3 012-100)

A 900903 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900903 terméket hozzáadtuk a kosárhoz.

Webshop indítása

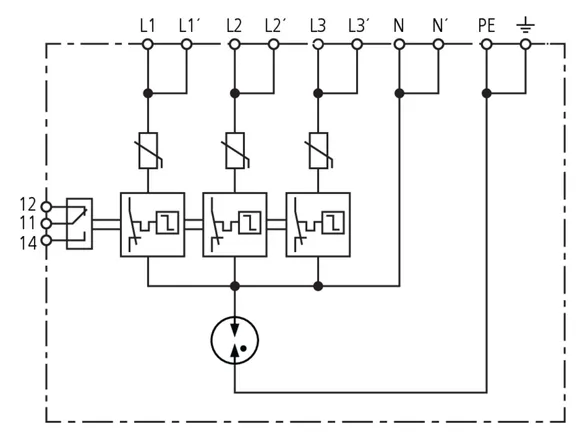

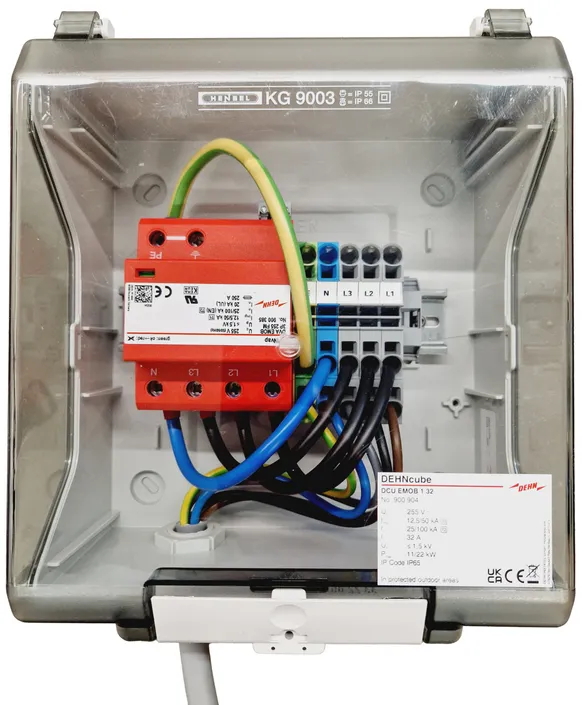

DEHNcube EMOB 1 32

Burkolatcsatlakozó doboz E-mobilitás számára.
Kombinált levezetővel és push-in kapcsokkal a kimenet számára.

1 Termék

Cikkszám 900904 DCU EMOB 1 32

GTIN 4013364506213, Vámtarifa szám (EU): 85371098, Bruttó súly: 2.55 kg, PU: 1.00 db.

Képek

További információ

CAD fájlok

Burkolatcsatlakozó doboz DCU EMOB 1 32
Burkolatcsatlakozó doboz típus 1+2 / I+II
az EN 61643-11 / ... IEC 61643-11 szerint
EN 61439-2 / IEC 61439-2
Csatlakozáskész komplett egység
univerzális telepítésre a Wallbox előtt
távjelző érintkezővel, működés-/hibajelzés funkcióval
Legmagasabb tartós feszültség: 255 V AC
Védelmi feszültségszint: <= 1,5 kV
Villámáram impulzus (10/350): 12,5 / 50 kA
Névleges levezetési lökőáram (8/20): 25 / 100 kA
Névleges áram: 32 A
Max. teljesítmény: 11 / 22 kW
Méret: 217 x 253 x 115 mm

Gyártó: DEHN
Típus: DCU EMOB 1 32
Cikksz.: 900904
vagy egyenértékű.

Műszaki adatok

SPD típus az MSZ EN 61643-11 / ... IEC 61643-11	1. típus + 2. típus / I. osztály + II. osztály
Legnagyobb tartós üzemi feszültség AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Névleges áram AC (I_L )	32 A
Max. teljesítmény	11 / 22 kW
Villámáram impulzus (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Névleges levezetési lökőáram (8/20) (I_n )	25 / 100 kA
Védelmi feszültségszint [L-N] (U_P )	≤ 1,5 kV
Védelmi feszültségszint [N-PE] (U_P )	≤ 1,5 kV

SPD típus az MSZ EN 61643-11 / ... IEC 61643-11	1. típus + 2. típus / I. osztály + II. osztály
Vizsgálati szempontok	EN 61439-1 / ... IEC 61439-1
Vizsgálati szempontok	EN 61439-2 / ... IEC 61439-2
Energetikailag koordinált védőhatás a végkészülékekkel (≤ 10 m)	1. típus + 2. típus + 3. típus
Névleges feszültség AC (U_N )	230 / 400 V (50 / 60 Hz)
Legnagyobb tartós üzemi feszültség AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Névleges áram AC (I_L )	32 A
Max. teljesítmény	11 / 22 kW
Villámáram impulzus (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Fajlagos energia [L-N]/[N-PE] (W/R)	39,06 kJ/Ohm / 625,00 kJ/Ohm
Névleges levezetési lökőáram (8/20) (I_n )	25 / 100 kA
Védelmi feszültségszint [L-N] (U_P )	≤ 1,5 kV
Védelmi feszültségszint [N-PE] (U_P )	≤ 1,5 kV
Utánfolyó zárlati áramkioltó képesség [L-N]/[N-PE] (I_fi )	25 kA_eff/ 100 A_eff
Követőáram-korlátozás / szelektivitás	35 A gG biztosító ki nem oldása 25 kA_eff (prosp.)
Megszólalási idő (t_A )	≤ 100 ns
– Max. előtétbiztosító (L) I_K≤ 25 kA_eff	40 A gG
Időszakos túlfeszültség (TOV) [L-N] (U_T) – Karakterisztika	440 V / 120 min. - szilárdság
Időszakos túlfeszültség (TOV) [N-PE] (U_T) – Karakterisztika	1200 V / 200 ms – szilárdság
Üzemi hőmérséklettartomány [párhuzamos]/[átmenő] (T_U )	-40°C...+80°C
Működés-, hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (L1, L2, L3, N, PE, 9) (min.)	0,5 mm²
Csatlakozási keresztmetszet (L1, L2, L3, N, PE, 9) (max.)	16 mm²
Távjelző érintkező (FM) / Érintkezőtípus	váltó
Kapcsolási teljesítmény AC	250 V/0,5 A
Kapcsolási teljesítmény DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm²tömör / finomsodrat
Beszerelés helye	Telepítés a védett külső területen
Védettségi fajta	IP 65
Kivitel	nyomáskiegyenlítő elemmel
Takarófedél kivitel	Átlátszó fedél termékjelöléssel
Burkolat színe	szürke
Bemenet	Ölflex 5x 6 mm², hosszúság 1,5 m
Kimenet	Berendezésoldali csatlakozás M25 csavarkötéssel

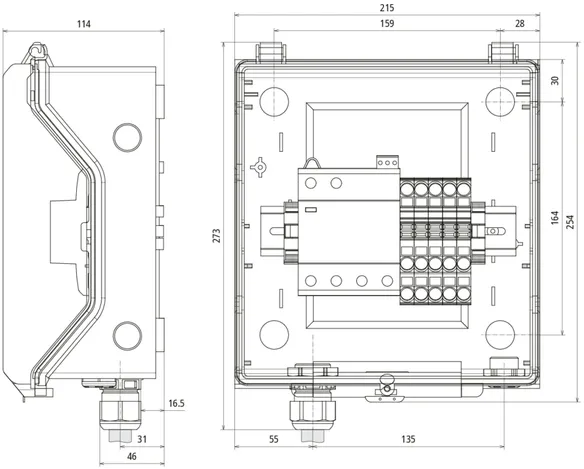

Burkolat méretei (sz x ma x mé)	217 x 253 x 115 mm

A 900904 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900904 terméket hozzáadtuk a kosárhoz.

Webshop indítása

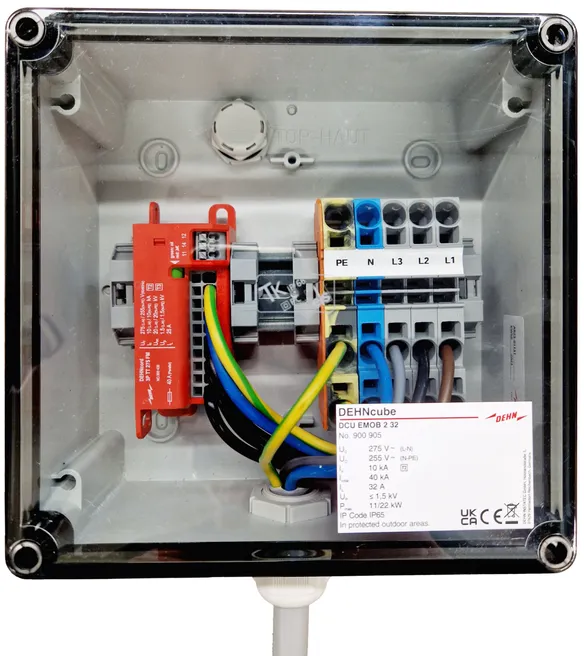

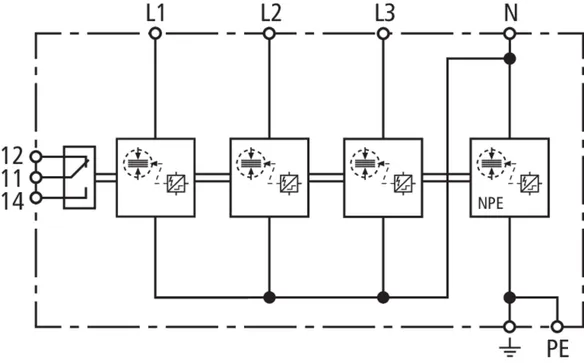

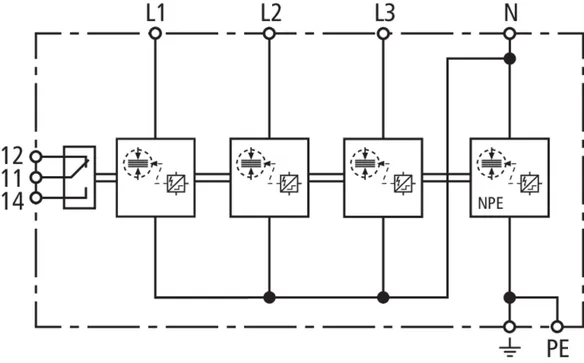

DEHNcube EMOB 2 32

Burkolatcsatlakozó doboz E-mobilitás számára.
Túlfeszültségvédelemmel és push-in kapcsokkal a kimenet számára.

1 Termék

Cikkszám 900905 DCU EMOB 2 32

GTIN 4013364506244, Vámtarifa szám (EU): 85371098, Bruttó súly: 2.07 kg, PU: 1.00 db.

Képek

További információ

CAD fájlok

Burkolatcsatlakozó doboz DCU EMOB 2 32
Burkolatcsatlakozó doboz típus 2+3 / II+III
az EN 61643-11 / ... IEC 61643-11 szerint
EN 61439-2 / IEC 61439-2
Csatlakozáskész komplett egység
univerzális telepítésre a Wallbox előtt
távjelző érintkezővel, működés-/hibajelzés funkcióval
Legmagasabb tartós feszültség: 275 V AC
Védelmi feszültségszint: <= 1,5 kV
Névleges levezetési lökőáram (8/20): 10 kA
Teljes levezetési lökőáram (8/20): 40 kA
Névleges áram: 32 A
Max. teljesítmény: 11 / 22 kW
Méret: 182 x 180 x 100 mm

Gyártó: DEHN
Típus: DCU EMOB 2 32
Cikksz.: 900905
vagy egyenértékű.

Műszaki adatok

SPD típus az MSZ EN 61643-11 / ... IEC 61643-11	2. típus + 3. típus / II. osztály + III. osztály
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Legnagyobb tartós üzemi feszültség DC (U_C )	350 V
Névleges áram AC (I_L )	32 A
Max. teljesítmény	11 / 22 kW
Névleges levezetési lökőáram (8/20 µs) [L-N] (I_n )	10 kA
Maximális levezetési lökőáram (8/20 µs) [L-N] (I_max )	20 kA
Névleges levezetési lökőáram (8/20 µs) [N-PE] (I_n )	10 kA
Maximális levezetési lökőáram (8/20 µs) [N-PE] (I_max )	20 kA
Védelmi feszültségszint [L-N] (U_P )	≤ 1,5 kV
Védelmi feszültségszint [N-PE] (U_P )	≤ 1,5 kV

SPD típus az MSZ EN 61643-11 / ... IEC 61643-11	2. típus + 3. típus / II. osztály + III. osztály
Vizsgálati szempontok	EN 61439-1 / ... IEC 61439-1
Vizsgálati szempontok	EN 61439-2 / ... IEC 61439-2
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Legnagyobb tartós üzemi feszültség DC (U_C )	350 V
Névleges áram AC (I_L )	32 A
Max. teljesítmény	11 / 22 kW
Névleges levezetési lökőáram (8/20 µs) [L-N] (I_n )	10 kA
Maximális levezetési lökőáram (8/20 µs) [L-N] (I_max )	20 kA
Névleges levezetési lökőáram (8/20 µs) [N-PE] (I_n )	10 kA
Maximális levezetési lökőáram (8/20 µs) [N-PE] (I_max )	20 kA
Teljes levezetési lökőáram (8/20 µs) [L+N-PE] (I_összesen )	40 kA
Összetett hullám [L-N]/[N-PE] (U_OC )	20 kV
Védelmi feszültségszint [L-N] (U_P )	≤ 1,5 kV
Védelmi feszültségszint [N-PE] (U_P )	≤ 1,5 kV
Utánfolyó zárlati áramkioltó képesség [N-PE] (I_fi )	100 A_eff
Megszólalási idő [L-N] (t_A )	25 ns
Megszólalási idő [L/N-PE] (t_A )	100 ns
Legnagyobb hálózatoldali túláramvédelem párhuzamos huzalozásnál (elágazásos huzalozás)	40 A gG
Zárlati szilárdság hálózatoldali túláramvédelemnél (I_SCCR )	6 kA_eff
Időszakos túlfeszültség (TOV) [L-N] (U_T) – Karakterisztika	335 V / 5 sec. – szilárdság
Időszakos túlfeszültség (TOV) [L-N] (U_T) – Karakterisztika	440 V / 120 min. – biztonságos meghibásodás
Időszakos túlfeszültség (TOV) [N-PE] (U_T) – Karakterisztika	1200 V / 200 ms. – szilárdság
Szigetelésmérés	csatlakoztatott állapotban 500 V DC-ig
Működés-, hibajelzés	zöld / piros
Csatlakozási keresztmetszet push-in csatlakozók számára	0,5 ... 16 mm²tömör / finomsodrat
Távjelző érintkező (FM) / Érintkezőtípus	váltó
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm²tömör / finomsodrat
Beszerelés helye	Telepítés a védett külső területen
Védettségi fajta	IP 65
Kivitel	nyomáskiegyenlítő elemmel
Takarófedél kivitel	Átlátszó fedél termékjelöléssel
Burkolat színe	szürke
Bemenet	Ölflex 5x 6 mm², hosszúság 1,5 m
Kimenet	Berendezésoldali csatlakozás M25 csavarkötéssel

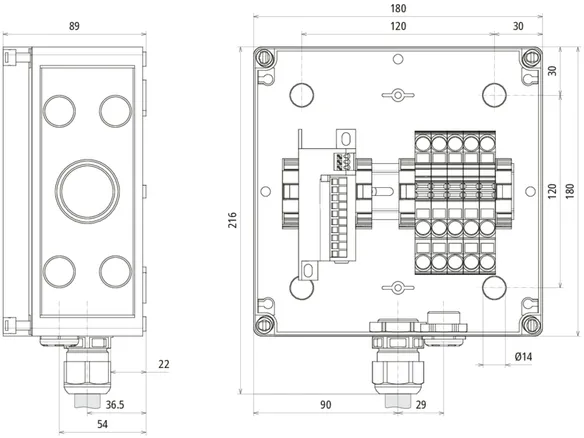

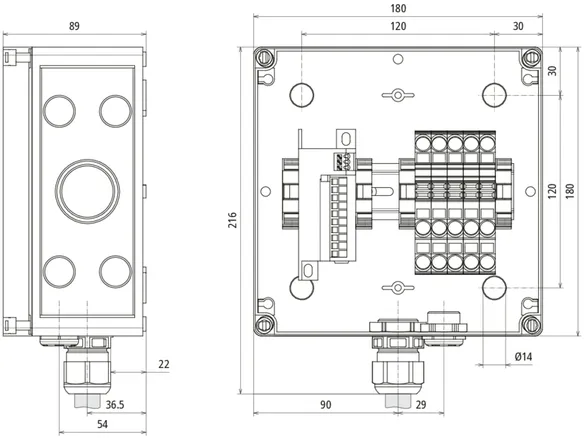

Burkolat méretei (sz x ma x mé)	182 x 180 x 100 mm

A 900905 termék hozzá lett adva a jegyzettömbhöz.

Jegyzettömb indítása

A 900905 terméket hozzáadtuk a kosárhoz.

Webshop indítása

Results for products (0)

Results for content (0)

DEHNcube EMOB

DEHNcube EMOB 2 16

Cikkszám 900901 DCU EMOB 2 16

A 900901 termék hozzá lett adva a jegyzettömbhöz.

A 900901 terméket hozzáadtuk a kosárhoz.

DEHNcube EMOB 2 25

Cikkszám 900902 DCU EMOB 2 25

A 900902 termék hozzá lett adva a jegyzettömbhöz.

A 900902 terméket hozzáadtuk a kosárhoz.

DEHNcube EMOB 2 25 C

Cikkszám 900903 DCU EMOB 2 25 C

A 900903 termék hozzá lett adva a jegyzettömbhöz.

A 900903 terméket hozzáadtuk a kosárhoz.

DEHNcube EMOB 1 32

Cikkszám 900904 DCU EMOB 1 32

A 900904 termék hozzá lett adva a jegyzettömbhöz.

A 900904 terméket hozzáadtuk a kosárhoz.

DEHNcube EMOB 2 32

Cikkszám 900905 DCU EMOB 2 32

A 900905 termék hozzá lett adva a jegyzettömbhöz.

A 900905 terméket hozzáadtuk a kosárhoz.

DEHNcube EMOB

DEHNcube EMOB 2 16

Cikkszám 900901 DCU EMOB 2 16

Ön nem jogosult a letöltésre 900901.stp

Ön nem jogosult a letöltésre 900901.igs

Ön nem jogosult a letöltésre 900901.jt

Ön nem jogosult a letöltésre 900901.dwg

Ön nem jogosult a letöltésre 900901m_D.dxf

A 900901 termék hozzá lett adva a jegyzettömbhöz.

A 900901 terméket hozzáadtuk a kosárhoz.

DEHNcube EMOB 2 25

Cikkszám 900902 DCU EMOB 2 25

Ön nem jogosult a letöltésre 900902.stp

Ön nem jogosult a letöltésre 900902.igs

Ön nem jogosult a letöltésre 900902.jt

Ön nem jogosult a letöltésre 900902.dwg

Ön nem jogosult a letöltésre 900902m_D.dxf

A 900902 termék hozzá lett adva a jegyzettömbhöz.

A 900902 terméket hozzáadtuk a kosárhoz.

DEHNcube EMOB 2 25 C

Cikkszám 900903 DCU EMOB 2 25 C

Ön nem jogosult a letöltésre 900903.stp

Ön nem jogosult a letöltésre 900903.igs

Ön nem jogosult a letöltésre 900903.jt

Ön nem jogosult a letöltésre 900903.dwg

Ön nem jogosult a letöltésre 900903m_D.dxf

A 900903 termék hozzá lett adva a jegyzettömbhöz.

A 900903 terméket hozzáadtuk a kosárhoz.

DEHNcube EMOB 1 32

Cikkszám 900904 DCU EMOB 1 32

Ön nem jogosult a letöltésre 900904.stp

Ön nem jogosult a letöltésre 900904.igs

Ön nem jogosult a letöltésre 900904.jt

Ön nem jogosult a letöltésre 900904.dwg

Ön nem jogosult a letöltésre 900904m_D.dxf

A 900904 termék hozzá lett adva a jegyzettömbhöz.

A 900904 terméket hozzáadtuk a kosárhoz.

DEHNcube EMOB 2 32

Cikkszám 900905 DCU EMOB 2 32

Ön nem jogosult a letöltésre 900905.stp

Ön nem jogosult a letöltésre 900905.igs

Ön nem jogosult a letöltésre 900905.jt

Ön nem jogosult a letöltésre 900905.dwg

Ön nem jogosult a letöltésre 900905m_D.dxf

A 900905 termék hozzá lett adva a jegyzettömbhöz.

A 900905 terméket hozzáadtuk a kosárhoz.
